Producttype	Werktafel voor stationaire zaag
Merk	Bosch
Model	GTA 60 W Professional
Artikelnummer	3 601 M12 000
Tafelhoogte	622 mm
Maximaal draagvermogen	180 kg (elektrisch gereedschap + werkstuk)
Gewicht	35 kg
Bandenspanning	1,7–2 bar (max. 2,5 bar)
Hoofdmaterialen	Metaal en kunststof
Meegeleverde accessoires	Montageplaat, boven- en onderframe, wielen met dwarsbalken, voetsteun, montageset (bouten, ringen, moeren)
Benodigd gereedschap (niet meegeleverd)	Kruiskopschroevendraaier, steeksleutel (10 mm, 8 mm, 6 mm)
Conform gebruik	Integratie van Bosch stationaire zagen (bijv. GTS 10) en andere merken via universele montageplaat
Hoofdfuncties	Stabiele ondersteuning voor stationaire zaag, eenvoudig transport dankzij wielen en vouwmechanisme, hoogteverstelling van de poten voor waterpasstelling
Veiligheid	Wielvergrendeling, blokkeerbouten, verstelbare poten, niet overbelasten, niet als ladder gebruiken
Onderhoud en reiniging	Regelmatig reinigen, reparatie door erkende Bosch klantenservice
Reserveonderdelen en repareerbaarheid	Reserveonderdelen beschikbaar, explosietekening op www.bosch-pt.com, Bosch klantenservice
Algemene informatie	Handleiding beschikbaar in meerdere talen, vertaling op verzoek mogelijk

Veelgestelde vragen - GTA 60 W Professional BOSCH

Hoe monteer ik de werktafel GTA 60 W?

Volg de figuren A tot E in de handleiding. Begin met het vastschroeven van het bovenframe aan het onderframe, monteer vervolgens de wielen, de steun, de montageplaat en de dwarsbalken. Draai de moeren niet te vast om beweging mogelijk te maken.

Wat is het maximale draagvermogen van de tafel?

Het maximale draagvermogen (elektrisch gereedschap + werkstuk) is 180 kg.

Hoe vervoer ik de werktafel?

Voor transport vouwt u de basis in: open de vergrendeling, laat de hendel zakken om de blokkeerbouten in te trekken, duw de tafel omhoog totdat de bouten opnieuw vastklikken. Sluit de vergrendeling weer.

Kan ik een zaag van een ander merk dan Bosch gebruiken?

Ja, de montageplaat is universeel: deze heeft verschillende boringen waarmee elektrisch gereedschap van andere merken gemonteerd kan worden, mits de juiste schroeven en moeren worden gekozen.

Hoe stel ik de hoogte van de poten af?

Draai de vleugelmoeren onder de poten los, draai vervolgens de poten in of uit totdat de tafel volledig waterpas staat. Draai de moeren weer vast.

Wat te doen als de werktafel instabiel is?

Controleer of alle bouten en montageonderdelen goed zijn vastgedraaid. Zorg ervoor dat de verstelbare poten correct zijn afgesteld voor een vlak oppervlak. Overschrijd de maximale belasting niet.

Hoe reinig en onderhoud ik de tafel?

Reinig hem met een zachte, droge doek. Bij defecten laat u de reparatie uitvoeren door een erkende Bosch klantenservice. Controleer regelmatig de bandenspanning (1,7–2 bar, max 2,5 bar).

Waar vind ik reserveonderdelen voor de GTA 60 W?

Reserveonderdelen zijn verkrijgbaar bij Bosch. Raadpleeg de explosietekeningen op www.bosch-pt.com of neem contact op met de Bosch klantenservice in uw land.

Welk extra gereedschap is nodig voor de montage?

U heeft een kruiskopschroevendraaier en een steeksleutel van 10 mm, 8 mm en 6 mm nodig. Dit gereedschap wordt niet meegeleverd.

Hoe neem ik contact op met de Bosch klantenservice in Frankrijk?

Bel 0800 05 50 51 (gratis nummer) of e-mail naar [e-mail]. Adres: 126 rue de Stalingrad, 93705 DRANCY Cedex.

GEBRUIKSAANWIJZING GTA 60 W Professional BOSCH

Veiligheidsvoorschriften

Algemene veiligheidsvoorschriften

WAARSCHUWING

Lees alle waarschuwingen en voorschriften

die bij de werktafel of het te monteren elektrische gereedschap zijn gevoegd. Als de veiligheidsvoorschriften en aanwijzingen niet in acht worden genomen, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Veiligheidsvoorschriften voor werk- tafels

• Trek de stekker uit het stopcontact en/of neem de accu uit het elektrische gereedschap voordat u het gereedschap instelt of toebehoren vervangt. Onbedoeld starten van elektrische gereedschappen is de oorzaak van sommige ongevallen.
  Bouw de werktafel correct op voordat u het elektrische gereedschap monteert. Een juiste opbouw is van belang om het risico van bezwijken te voorkomen.
  Bevestig het elektrische gereedschap veilig op de werktafel voordat u het gebruikt. Uitglijden van het elektrische gereedschap op de werktafel kan tot verlies van de controle leiden.
  Plaats de werktafel op een stevige, vlakke en rechte ondergrond. Als de werktafel kan uitglijden of wankel staat, kunnen het elektrische gereedschap of het werkstuk niet gelijkmatig en veilig worden geleid.

Overbelast de werktafel niet en gebruik deze niet als ladder of steiger. Overbelasting of staan op de werktafel kan ertoe leiden dat het zwaartepunt van de werktafel naar boven verschuift en de werktafel omvalt.
Let erop dat tijdens het transport en tijdens de werkzaamheden alle schroeven en verbindungselementen stevig zijn vastgedraaid. Losse verbindingen kunnen tot onstabiliteit en onnauwkeurige zaagwerkzaamheden leiden.
Monteer en demonteer het elektrische gereedschap alleen wanneer het in de transportstand staat (zie ook de gebruiksaanwijzing van het desbetreffende elektrische gereedschap voor aanwijzingen over de transportstand). Het elektrische gereedschap kan anders een zo ongunstig zwaartepunt hebben dat u het niet veilig kunt vasthouden.
- Gebruik het op de montageplaat bevestigde elektrische gereedschap uitsluitend op de werktafel. Zonder de werktafel staat de montageplaat met het elektrische gereedschap niet veilig en kan deze kantelen.
- Controleer dat lange en zware werkstukken de werktafel niet uit het evenwicht brengen. Ondersteun lange en zware werkstukken door er iets onder te leggen.
▶ Breng bij het ineenschuiven of uiteentrekken van de werktafel uw vingers niet in de buurt van de scharnierpunten. Anders kunnen uw vingers beklemd raken.

Nederlands | 39

Symbolen

De volgende symbolen kunnen voor het gebruik van de werktafel van belang zijn. Zorg ervoor dat u de symbolen en hun betekenis herkent. Het juiste begrip van de symbolen helpt u de werktafel goed en veilig te gebruiken.

Symbool Betekenis

Het maximale draagvermo-gen (elektrisch gereedschap en werkstuk) van de werkta-fel bedraagt 180 kg.

Functiebeschrijving

Lees alle waarschuwingen en voorschriften die bij de werktafel of het te monteren elektrische gereedschap zijn gevoegd. Als de veiligheidsvoorschriften en aanwijzingen niet in acht worden genomen, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Gebruik volgens bestemming

De werktafel is bestemd voor de opname van uitsluitend de volgende zaagmachines van Bosch voor stationair gebruik (stand 2008.11):

- GTS 10 3 601 L30 0..

Samen met het elektrische gereedschap is de werktafel bestemt voor het afkorten van planken en profielen.

De werktafel is ook geschikt voor diverse producten van andere fabrikanten (zie pagina 41).

Afgebeelde componenten

De componenten zijn genummerd zoals op de afbeeldingen van de werktafel op de pagina's met afbeeldingen.

1 Montageplaat
2 Vergrendeling voor de wielen 8
3 Handgreep
4 Blokkeerbout
5 In hoogte verstelbare voet
6 Bovenstuk frame met vergrendeling 2
7 Onderstuk frame
8 Wiel
9 Verbindingssteun

10 Voetsteun

11 Bevestigingsset

12 Vleugelmoer

* Niet elk afgebeeld en beschreven toebehoren wordt standaard meegeleverd. Het volledige toebehoren vindt u in ons toebehorenprogramma.

Technische gegevens

Werktafel G T A 6 0 W
	Professional
Zaaknummer	3 601 M12 000
Hoogte werktafel	mm 622
Max. draagvermogen (elektrisch gereedschap en werkstuk)	kg 180
Gewicht volgens EPTA-Procedure 01/2003	kg 35

40 | Nederlands

Montage

Meegeleverd

Raadpleeg daarvoor de beschrijving van de meegeleverde onderdelen aan het begin van de gebruiksaanwijzing.

Controleer vóór de montage van de werktafel of alle hierna vermelde onderdelen zijn meegeleverd:

Nr. Omschrijving Aantal

1	Montageplaat 1
6	Bovenstuk frame met vergrendeling 2 1
7	Onderstuk frame 1
8	Wiel met verbindingssteun 9 2
10	Voetsteun 1
11	Bevestigingsset bestaand uit:
	- Zeskantschroef
	M10 x 100	6
	M10 x 50	2
	M6 x 110	4
	M6 x 75	4
	M6 x 40	4
	- Kruiskopschroef
	M8 x 50	6
	- Onderlegring
	M10	18
	M10 (klemschijf)	2
	M6	8
	- B o r g m o e r
	M10	6
	M8	6
	M6	4

Gereedschap dat naast de meegeleverde onderdelen benodigd is:

• Kruiskopschroevendraaier
• Steeksleutel (10 mm, 8 mm, 6 mm)

Verrijdbaar onderstel monteren

• Neem alle meegeleverde delen voorzichtig uit de verpakking.
• Verwijder alle verpakkingsmateriaal.
• Volg voor de montage de afbeeldingen A-E. Neem daarbij de volgende aanwijzingen in acht.

Bij afbeelding A:

- Schroef het framebovenstuk 6 aan het frameonderstuk 7.

Bij afbeelding B:

- Schroef het linker en rechter wiel 8 aan het framebovenstuk 6.

Let er daarbij op dat de verbindingssteunen 9 naar buiten en de banden van de wielen in de richting van het frameonderstuk 7 wijzen.

Opmerking: Draai de moeren niet te vast. De vastgeschroefde delen moeten vrij kunnen bewegen.

Bij afbeelding C:

- Schroef de voetsteun 10 aan de beide wielen 8.

Bij afbeelding D:

- Schroef de montageplaat 1 aan beide zijden aan het framebovenstuk 6.

Opmerking: Draai de moeren niet te vast. De vastgeschroefde delen moeten vrij kunnen bewegen.

Bij afbeelding E:

- Schroef de linker en rechter verbindingssteun 9 aan de montageplaat 1.

Opmerking: Draai de moeren niet te vast. De vastgeschroefde delen moeten vrij kunnen bewegen.

Nederlands | 41

Werktafel voorbereiden

Werktafel opstellen (zie afbeelding F)

Vóór het bevestigen van het elektrische gereedschap moet u het onderstel uiteenduwen.

• Trek voor het onlasten van de blokkeerbouten 4 de werktafel iets aan de handgreep 3 omhoog.
• Open de vergrendeling 2. Daarmee worden de blokkeerbouten, die de wielen vergrendelen, teruggetrokken.
• Zet een voet op de voetsteun 10 en duw met beide handen de handgreep 3 omlaag tot de blokkeerbouten weer vastklikken.
• Sluit de vergrendeling 2.

De in hoogte verstelbare voeten 5 helpen u om de werktafel af te stellen.

- Draai de vleugelmoeren 12 los en schroef de voeten naar binnen of naar buiten tot de werktafel recht staat.

Elektrisch gereedschap op de montageplaat bevestigen (zie afbeelding G)

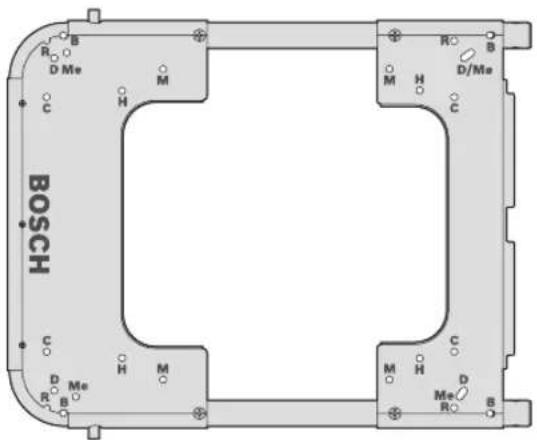

De montageplaat 1 kan universeel worden toe- gepast. Door de verschillende montageboorga- ten kan de werktafel zowel elektrische gereedschappen van Bosch als producten van andere fabrikanten opnemen.

• Plaats het elektrische gereedschap op de passende montageboorgaten.
• Schroef montageplaat en elektrisch gereedschap met de passende schroeven, onderlegringen en moeren vast.

Gebruik

Tips voor de werkzaamheden

Overbelast de werktafel niet. Neem altijd het maximaal toegestane draagvermogen van de werktafel in acht.

Controleer vóór de werkzaamheden altijd of de vergrendeling 2 gesloten is.

Houd het werkstuk altijd goed vast, vooral het langste, zwaarste gedeelte. Na het doorzagen van het werkstuk kan het zwaartepunt zodanig ongunstig verplaatst worden dat de werktafel kantelt.

Vervoer

Voor het transport moet u het onderstel ineen- schuiven. (zie afbeelding H)

• Duw voor het onlasten van de blokkeerbouten 4 de werktafel iets aan de handgreep 3 omlaag.
• Open de vergrendeling 2. Daarmee worden de blokkeerbouten, die de wielen vergrendelen, teruggetrokken.
• Zet een voet op de voetsteun 10 en trek met beide handen de handgreep 3 omhoog tot de blokkeerbouten weer vastklikken.
• Sluit de vergrendeling 2.

42 | Nederlands

Onderhoud en service

Onderhoud en reiniging

Mocht de werktafel ondanks zorgvuldige fabricage- en testmethoden toch defect raken, moet de reparatie door een erkende klantenservice voor Bosch elektrische gereedschappen worden uitgevoerd.

Vermeld bij vragen en bestellingen van vervangingsonderdelen altijd het uit tien cijfers bestaande zaaknummer volgens het typeplaatje van de werktafel.

Bandendruk

De banden worden geleverd met een bandendruk van 1,7–2 bar. De banden kunnen tot maximaal 2,5 bar worden opgepompt.

Afvalverwijdering

Werktafel, toebehoren en verpakkingen moeten op een voor het milieu verantwoorde wijze worden gerecycled.

Klantenservice en advies

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen. Explosietekeningen en informatie over vervangingsonderdelen vindt u ook op:

www.bosch-pt.com

De medewerkers van onze klantenservice adviseren u graag bij vragen over de aankoop, het gebruik en de instelling van producten en toebehoren.

Nederland

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

België en Luxemburg

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Wijzigingen voorbehouden.
