GCM 18V-216 Professional - Service après-vente BOSCH - Gratis gebruiksaanwijzing en handleiding

Producttype	Draadloze radiale verstekzaag
Merk en model	Bosch GCM 18V-216 Professional
Referentie	3 601 M41 0.. / 3 601 M41 0B0
Afmetingen zaagblad	Diameter 216 mm, boring 30 mm (of 25,4 mm), dikte 1,2-1,8 mm
Onbelast toerental	4.600 tpm
Gewicht	15,1-16,1 kg (afhankelijk van accu)
Voeding	Lithium-ion accu 18 V (type GBA 18V... of ProCORE18V...)
Maximale zaagcapaciteiten (0°/0°)	70 x 270 mm (hoogte x breedte)
Verstekhoekbereik (horizontaal)	-47° tot +47°
Kantelhoekbereik (verticaal)	0° tot 45°
Ingebouwde laser	Klasse 1M, 650 nm, < 0,39 mW
Geluidsniveau (geluidsdruk)	95 dB(A); vermogen 104 dB(A)
Belangrijkste functies	Rechte, langs-, dwars-, verstek-, schuine zaagsneden; zagen met/zonder radiale beweging; sponningsnijden
Veiligheidsvoorzieningen	Pendelbeschermkap, spindelblokkering, transportbeveiliging, inschakelvergrendeling
Meegeleverde accessoires	Stofzak, handgreep, SDS-spindel, klem, inbussleutel
Onderhoud en reiniging	Ventilatiesleuven, glijrol reinigen; versleten splinterbeschermers vervangen; controle van basisinstellingen door erkende klantenservice
Reserveonderdelen en repareerbaarheid	Reserveonderdelen verkrijgbaar via Bosch; reparatie binnen 5 dagen via SAV DIRECT
Garantie en klantenservice	Bosch klantenservice: tel. [phone] (Frankrijk), [e-mail]
Bedrijfstemperaturen	-20 tot +50 °C (belasting: 0 tot +45 °C)
Aanbevolen laders	AL 18.., AL 36.., GAL 18V-..., GAL 18.., GAX 18V-30, GAL 3680

Veelgestelde vragen - GCM 18V-216 Professional BOSCH

Wat is de maximale zaagcapaciteit van de GCM 18V-216?

Bij een rechte zaagsnede (0° verstek en 0° kanteling) is de maximale hoogte 70 mm en de breedte 270 mm. Bij een verstekhoek van 45° wordt de breedte 190 mm.

Hoe vervang ik het zaagblad?

Verwijder de accu. Gebruik de inbussleutel om de inbusschroef (linkse draad) of de SDS-spindel los te draaien. Houd de spindelblokkering ingedrukt. Verwijder de schroef, de flens en vervolgens het zaagblad. Plaats het nieuwe zaagblad met de juiste draairichting, monteer de flens en draai vast. Draag beschermende handschoenen.

Welke accu kan ik met deze zaag gebruiken?

Gebruik uitsluitend originele Bosch Lithium-Ion accu's van 18 V, modellen GBA 18V... of ProCORE18V.... Compatibele laders zijn AL 18.., AL 36.., GAL 18V-..., enz.

Hoe stel ik de verstek- en kantelhoek in?

Voor het verstek: draai de blokkeerknop (19) los, draai de tafel en vergrendel de gewenste hoek. Voor de kanteling: draai de klemmhendel (31) los, kantel de gereedschapsarm en draai weer vast. Vooraf ingestelde inkepingen vergemakkelijken de gebruikelijke instellingen (0°, 15°, 22,5°, 45°).

Hoe activeer ik de geleidingslaser?

Druk licht op de Aan/Uit-schakelaar (8) zonder de inschakelvergrendeling (7) in te drukken. Een laserstraal geeft de zaaglijn aan. Stel deze bij met de stelschroef (54).

Wat zijn de essentiële veiligheidsvoorschriften?

Lees alle waarschuwingen. Draag veiligheidsbril, gehoorbescherming, stofmasker. Plaats nooit uw handen in het zaaggebied. Gebruik klemmen. Zorg dat het werkstuk goed vastzit. Verwijder de accu voor elke aanpassing.

Hoe monteer ik de zaag op een ondersteuning?

Bevestig de zaag op een vlak en stabiel oppervlak met behulp van de boringen (16) en geschikte schroeven. U kunt ook een Bosch GTA werktafel gebruiken. Voor een flexibele opstelling klapt u de kantelbeveiligingsvoet (21) uit.

Wat te doen bij een vastgelopen zaagblad?

Zet de zaag in de uit-stand, wacht tot het zaagblad volledig stopt, en verwijder de accu. Maak vervolgens het vastzittende werkstuk los. Controleer of het zaagblad niet beschadigd is.

Hoe onderhoud ik de zaag?

Reinig regelmatig de ventilatiesleuven, de glijrol en de beschermkap. Vervang versleten splinterbeschermers. Laat basisinstellingen uitvoeren door een erkende Bosch klantenservice.

Hoe vervoer ik de zaag veilig?

Zet de zaag in transportstand: blokkeer de tafel, trek de gereedschapsarm volledig naar voren, draai de klembout vast, laat de arm zakken en vergrendel de transportbeveiliging (36). Draag de zaag aan de transportgreep (4). Verwijder de accu.

GEBRUIKSAANWIJZING GCM 18V-216 Professional BOSCH

nl Oorspronkelijke gebruiksaanwijzing

da Original brugsanvisning

sv Bruksarvisning i original

no Original driftsinstruks

f) Alkuperälset ohleet

el Pratótno obraúv arhanc

Veiligheidsaanwijzingen

Algemene veiligheidsaanwijzingen voor elektrische gereedschappen

WAARSCHU-WING

Lees alle waarschuwingen, veiligheidsaanwijzingen, afbeeldingen en specificaties die bij dit elektri-

sche gereedschap worden geleverd. Als de hieronder vermelde aanwijzingen niet worden opgevolgd, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Het in de waarschuwingen gebruikte begrip elektrisch gereedschap heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

Veiligheid van de werkomgeving

Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongevalen leiden.
▶ Werk met het elektrische gereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen.
Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

Elektrische veiligheid

De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.
▶ Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is.
Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.
- Gebruik de kabel niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of

om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen of bewegende delen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.

Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok.
Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

Veiligheid van personen

Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap, wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.
Draag persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Het dragen van persoonlijke beschermingsmiddelen zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen.
▶ Voorkom per ongeluk inschakelen. Controleer dat het elektrische gereedschap uitgeschakeld is, voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanneer u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanneer u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.
▶ Verwijder instelgereedschappen of schroefsleutels, voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.
▶ Voorkom een onevenwichtige lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter onder controle houden.
▶ Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren en kleding uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden kunnen door bewegende delen worden meegenomen.
▶ Wanneer stofafzuigings- of stofopvangvoorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuiging beperkt het gevaar door stof.

▶ Ondanks het feit dat u eventueel heel goed vertrouwd bent met het gebruik van gereedschappen, moet u ervoor zorgen dat u niet nonchalant wordt en veiligheidsvoorschriften voor het gereedschap gaat negeren. Een onoplettende handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.

Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen

▶ Overbelast het elektrische gereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik.
- Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.
▶ Trek de stekker uit het stopcontact en/of neem de accu (indien uitneembaar) uit het elektrische gereedschap, voordat u het elektrische gereedschap instelt, accessoires wisselt of het elektrische gereedschap opbergt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap.
▶ Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt.
Pleeg onderhoud aan elektrische gereedschappen en accessoires. Controleer of bewegende delen van het gereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het elektrische gereedschap nadelig wordt beïnvloed. Laat deze beschadigde onderdelen vóór gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen.
Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden.
- Gebruik elektrisch gereedschap, accessoires, inzetgereedschappen en dergelijke volgens deze aanwijzingen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden.
Houd handgrepen en greepvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en greepvlakken verhinderen dat het gereedschap in onverwachte situaties veilig kan worden gehanteerd en bediend.
- Laad accu's alleen op in oplaadapparaten die door de fabrikant worden geadviseerd. Voor een oplaadapparaat dat voor een bepaald type accu geschikt is, bestaat

Gebruik en onderhoud van accugereedschappen

brandgevaar wanneer het met andere accu's wordt gebruikt.

• Gebruik alleen de daarvoor bedoelde accu's in de elektrische gereedschappen. Het gebruik van andere accu's kan tot verwondingen en brandgevaar leiden.
  ▶ Voorkom aanraking van de niet-gebruikte accu met paperclips, munten, sleutels, spijkers, schroeven en andere kleine metalen voorwerpen die overbrugging van de contacten kunnen veroorzaken. Kortsluiting tussen de accucontacten kan brandwonden of brand tot gevolg hebben.
  Bij verkeerd gebruik kan vloeistof uit de accu lekken. Voorkom contact daarmee. Spoel bij onvoorzien contact met water af. Wanneer de vloeistof in de ogen komt, dient u bovendien een arts te raadplegen. Gelekte accuvloeistof kan tot huidirritaties en verbrandingen leiden.
• Gebruik accu of gereedschap niet, als deze beschadigd of veranderd zijn. Beschadigde of veranderde accu's kunnen onvoorspelbaar gedrag vertonen, waardoor een brand, explosie of het gevaar van letsel kan ontstaan.
  Stel accu of gereedschap niet bloot aan vuur of overmatige temperaturen. Blootstelling aan vuur of temperaturen boven 130°C kan een explosie veroorzaken.
  ▶ Volg alle aanwijzingen voor het laden en laad de accu of het gereedschap niet buiten het temperatuurbereik dat in de aanwijzingen is vermeld. Verkeerd laden of laden bij temperaturen buiten het vastgelegde bereik kan de accu beschadigen en het risico van brand vergroten.

Service

Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft.
▶ Voer nooit servicewerkzaamheden aan beschadigde accu's uit. Service van accu's dient uitsluitend te worden uitgevoerd door de fabrikant of erkende servicewerkplaatsen.

Waarschuwingen voor verstekzagen

Verstekzagen zijn bestemd voor het zagen van hout of houtachtige materialen, ze kunnen niet worden gebruikt met doorslijpschijven voor het doorslijpen van ferrometalen zoals stangen, staven, spijkers enz. Slijp-stof kan ervoor zorgen dat bewegende delen zoals de onderste beschermkap blokkeren. Vonken die bij doorslijpen ontstaan, leiden tot brandplekken bij de onderste beschermkap, de verstekzaagbak en andere kunststof onderdelen.
- Gebruik indien mogelijk lijmklemmen om het werkstuk te ondersteunen. Als u het werkstuk met de hand ondersteunt, moet u uw hand aan beide kanten altijd op een afstand van ten minste 100 mm van het zaagblad houden. Gebruik deze zaag niet om stukken te zagen die te klein zijn om veilig vastgeklemd of met de

hand vastgehouden te worden. Als uw hand te dicht bij het zaagblad wordt geplaatst, bestaat er een verhoogd risico op letsel door contact met het zaagblad.

▶ Het werkstuk moet stationair en vastgeklemd zijn of tegen zowel de geleider als de tafel worden gehouden. Voer het werkstuk niet in het zaagblad of zaag op geen enkele manier uit de vrije hand. Niet vastgeklemde of bewegende werkstukken zouden met hoge snelheden weggeslingerd kunnen worden en zo letsel kunnen veroorzaken.
Duw de zaag door het werkstuk. Trek de zaag niet door het werkstuk. Zo gaat het zagen in zijn werk: u tilt de zaagkop omhoog en trekt deze zonder te zagen over het werkstuk heen, u start de motor, duwt de zaagkop omlaag en u duwt de zaag door het werkstuk. Zagen met een trekkende beweging kan het zaagblad naar de bovenkant van het werkstuk laten klimmen en daardoor kan het zaagblad met geweld in de richting van de bediener worden geslingerd.
Beweeg nooit met uw hand over de geplande zaaglijn voor of achter het zaagblad. Het met gekruiste handen ondersteunen van het werkstuk, d.w.z. het werkstuk met rechts vasthouden en het zaagblad met links of omgekeerd, is heel gevaarlijk.
Kom achter de geleider niet met uw handen binnen een afstand van 100 mm van het draaiende zaagblad, om houtafval te verwijderen of om enige andere re- den. Het is misschien niet meteen duidelijk dat het draai- ende zaagblad zo dicht bij uw hand is en u zou ernstig ge- wond kunnen raken.
- Controleer uw werkstuk vóór het zagen. Als het werkstuk gebogen of krom is, klem dit dan met de naar buiten gebogen kant naar de geleider toe. Zorg er altijd voor dat er langs de zaaglijn geen opening is tussen het werkstuk, de geleider en de tafel. Gebogen of kromme werkstukken kunnen draaien of verschuiven en ertoe leiden dat het draaiende zaagblad tijdens het zagen klem komt te zitten. Er mogen geen spijkers of vreemde voorwerpen in het werkstuk zitten.
- Gebruik de zaag pas, als de tafel vrij is van alle gereedschappen, houtafval enz. en er alleen het werkstuk op ligt. Kleine stukjes afval of losse stukken hout of andere voorwerpen die met het draaiende zaagblad in aanraking komen, kunnen met een hoge snelheid worden weggeslingerd.
▶ Zaag maar één werkstuk tegelijkertijd. Meerdere op elkaar gestapelde werkstukken kunnen niet goed worden vastgeklemd of vastgezet en kunnen ervoor zorgen dat het zaagblad tijdens het zagen klem komt te zitten of verschuift.
Zorg ervoor dat de verstekzaag vóór gebruik op een vlakke, stevige ondergrond wordt gemonteerd of geplaatst. Een vlakke en stevige ondergrond vermindert het risico dat de verstekzaag onstabiel wordt.
Plan uw werk. Telkens als u de instelling voor de schuinte of verstekhoek wijzigt, moet u ervoor zorgen dat de verstelbare geleider correct is ingesteld voor

ondersteuning van het werkstuk en het zaagblad of de beschermkap niet hindert. Maak zonder de machine in te schakelen en zonder werkstuk op de tafel met het zaagblad een volledige gesimuleerde zaagbeweging om er zeker van te zijn dat er geen obstakels zijn of dat er geen gevaar is voor het doorzagen van de geleider.

Zorg voor voldoende ondersteuning, zoals tafelverlengingen, zaagbokken, enz., voor een werkstuk dat breder of langer is dan de bovenkant van de tafel. Werkstukken die langer of breder zijn dan de verstekzaag, kunnen zonder een veilige ondersteuning kantelen. Als het afgezaagde stuk of het werkstuk kantelt, kan het de onderste beschermkap optillen of door het draaiende zaagblad worden weggeslingerd.
- Gebruik geen andere persoon als vervanging voor een tafelverlenging of als extra ondersteuning. Onstabiele ondersteuning voor het werkstuk kan ervoor zorgen dat het zaagblad klem komt te zitten of dat het werkstuk tijdens het zagen verschuift, waardoor u en uw helper in het draaiende zaagblad worden getrokken.
Het afgezaagde stuk mag absoluut niet tegen het draaiende zaagblad worden geklemd of gedrukt. Als het afgezaagde stuk ingesloten zit, d.w.z. bij het gebruik van lengteaanslagen, dan zou het tegen het zaagblad vast kunnen komen zitten en met geweld weggeslingerd kunnen worden.
- Gebruik altijd een lijmklem of een spaninrichting die speciaal voor het ondersteunen van rond materiaal als stokken e.d. is ontworpen. Stokken hebben de neiging om tijdens het zagen te gaan rollen, waardoor het zaagblad gaat "bijten" en het werkstuk met uw hand in het zaagblad trekt.
Laat het zaagblad zijn volle snelheid bereiken, voordat u dit met het werkstuk in aanraking brengt. Dit vermindert het risico dat het werkstuk weggeslingerd wordt.
Als het werkstuk of het zaagblad klem komt te zitten, schakelt u de verstekzaag uit. Wacht tot alle bewegen-de delen tot stilstand zijn gekomen en trek de stekker uit het stopcontact of verwijder de accu. Maak het klemzittende materiaal dan vrij. Als u met een klemzit-tend werkstuk doorgaat met zagen, dan verliest u de con-trole of wordt de verstekzaag beschadigd.
Nadat het zagen voltooid is, laat u de schakelaar los, houdt u de zaagkop omlaag en wacht u tot het zaagblad tot stilstand is gekomen, voordat u het afgezaagde stuk verwijdert. Het is gevaarlijk om met uw hand in de buurt van het uitlopende zaagblad te komen.
Houd de handgreep stevig vast, wanneer u een onvolledige zaagsnede maakt of wanneer u de schakelaar loslaat, voordat de zaagkop zich helemaal in de onderste positie bevindt. Het afremmen van de zaag kan ervoor zorgen dat de zaagkop plotseling omlaag wordt getrokken, waardoor het risico van letsel ontstaat.
Houd uw werkplek schoon. Materiaalmengsels zijn erg gevaarlijk. Lichtmetaalstof kan branden of ontploffen.
- Gebruik geen stompe, gescheurde, verbogen of beschadigde zaagbladen. Zaagbladen met stompe of ver-

keerd gerichte tanden veroorzaken door een te nauwe zaagopening een verhoogde wrijving, vastklemmen van het zaagblad of terugslag.

• Gebruik geen zaagbladen van hooggelegeerd sneldraaistaal (HSS-staal). Dergelijke zaagbladen kunnen gemakkelijk breken.
• Gebruik altijd zaagbladen waarvan de asgaten de juiste afmeting en vorm (ruitvormig versus rond) hebben. Zaagbladen die niet overeenkomen met de bevestigingsmiddelen van de zaag kunnen uit balans raken en ervoor zorgen dat u de controle over het gereedschap verliest.
  ▶ Verwijder nooit slijpresten, houtspanen e.d. uit de buurt van de plaats waar wordt geslepen, terwijl het elektrische gereedschap loopt. Breng de gereedschaparm altijd eerst in de ruststand en schakel het elektrische gereedschap uit.
  Pak het zaagblad na de werkzaamheden niet vast, voordat het afgekoeld is. Het zaagblad wordt tijdens de werkzaamheden zeer heet.
  Maak waarschuwingsstickers op elektrisch gereedschap nooit onleesbaar.
  Bij beschadiging en verkeerd gebruik van de accu kunnen er dampen vrijkomen. De accu kan branden of exploderen. Zorg voor de aanvoer van frisse lucht en zoek bij klachten een arts op. De dampen kunnen de luchtwegen irriteren.
  ▶ Open de accu niet. Er bestaat gevaar voor kortsluiting.
  ▶ Door spitse voorwerpen, zoals bijv. spijkers of schroevendraaiers, of door krachtinwerking van buitenaf kan de accu beschadigd worden. Er kan een interne kortsluiting ontstaan en de accu doen branden, roken, exploderen of oververhitten.
• Gebruik de accu alleen in producten van de fabrikant. Alleen zo wordt de accu tegen gevaarlijke overbelasting beschermd.

Bescherm de accu tegen hitte, bijvoorbeeld ook tegen voortdurend zonlicht, vuur, vuil, water en vocht. Er bestaat gevaar voor explosie en kortsluiting.

- Het elektrische gereedschap wordt geleverd met een waarschuwingsplaatje (zie tabel "Symbolen en hun betekenis").

Richt de laserstraal niet op personen of dieren en kijk niet zelf in de directe of gereflecteerde laserstraal. Daardoor kunt u personen verblinden, ongevallen veroorzaken of het oog

beschadigen.

Richt de laserstraal niet op personen die door een verrekijker of iets dergelijks kijken. U kunt hiermee hun ogen beschadigen.
Als laserstraling het oog raakt, dan moeten de ogen bewust gesloten worden en moet het hoofd onmiddel- lijk uit de straal bewogen worden.
▶ Vervang de ingebouwde laser niet door een laser van een ander type. Van een laser die niet bij dit elektrische

gereedschap past, kunnen gevaren voor personen uit- gaan.

▶ Breng geen wijzigingen aan de laserinrichting aan.
- Gebruik de laserbril niet als veiligheidsbril. De laserbril dient voor het beter herkennen van de laserstraal; deze beschermt echter niet tegen de laserstraling.
- Gebruik de laserbril niet als zonnebril of in het verkeer. De laserbril biedt geen volledige UV-bescherming en vermindert het waarnemen van kleuren.
- Gebruik geen optisch concentrerende instrumenten, zoals verrekijker enz. voor het bekijken van de stralingsbron. U kunt hiermee uw ogen beschadigen.
▶ Voorzichtig – wanneer andere dan de hier aangegeven bedienings- of afstelvoorzieningen gebruikt of andere methods uitgevoerd worden, kan dit resulteren in een gevaarlijke blootstelling aan straling.

Symbolen

De volgende symbolen kunnen voor het gebruik van het elektrische gereedschap van belang zijn. Zorg ervoor dat u de symbolen en hun betekenis kent. Het juiste begrip van de symbolen helpt u het elektrische gereedschap beter en veiliger te gebruiken.

Symbolen en hun betekenis

Laserstraling Niet rechtstreeks met telescoopoptie- ken bekijken Laser klasse 1M

Houd uw handen uit de buurt van de plaats waar gezaagd wordt, terwijl het elektrische gereedschap loopt. Bij aanraking van het zaagblad bestaat verwondingsgevaar.

Draag een stofmasker.

Draag een veiligheidsbril.

Draag een gehoorbescherming. De blootstelling aan lawaai kan gehoorverlies tot gevolg hebben.

Gevarenzone! Houd handen, vingers of armen zo veel mogelijk hier uit de buurt.

Symbolen en hun betekenis

Bij het zagen van verticale verstekhoeken moet de verstelbare aanslagrail naar buiten getrokken worden.

3 601 M41 000,

3 601 M41 040:

3 601 M41 0B0:

Let op de afmetingen van het zaagblad. De gatdiameter moet zonder speling op de uitgaande as passen. Indien het gebruik van reduceerstukken nodig is, dient u erop te letten dat de afmetingen van het reduceerstuk passen bij de zaagbladdikte en bij de gatdiameter van het zaagblad evenals bij de diameter van de uitgaande as. Gebruik indien mogelijk de met het zaagblad meegeleverde reduceerstukken. De zaagbladdiameter moet overeenkomen met de informatie op het symbool.

Toont de draairichting van de SDS-bout voor het vastdraaien van het zaagblad (tegen de klok in) en voor het losdraaien van het zaagblad (met de klok mee).

Beschrijving van product en werking

Lees alle veiligheidsaanwijzingen en instructies. Het niet naleven van de veiligheidsaanwijzingen en instructies kan elektrische schokken, brand en/of zware verwondingen veroorzaken.

Neem goed nota van de afbeeldingen in het voorste deel van de gebruiksaanwijzing.

Beoogd gebruik

Het elektrische gereedschap is bestemd voor gebruik als staand gereedschap voor het met een rechte zaaglijn schulpen en afkorten van hard- en zacht hout en van spaan- en vezelplaat. Hierbij zijn horizontale verstekhoeken van -47° tot en met +47°, evenals verticale verstekhoeken van 0° tot en met +45° mogelijk.

Bij gebruik van geschikte zaagbladen is het zagen van aluminiumprofielen en kunststof mogelijk.

Afgebeelde componenten

De componenten zijn genummerd zoals op de afbeelding van het elektrische gereedschap op de pagina met afbeeldingen.

(1) Afkortvoorziening
(2) Stofzak ^A)
(3) Spaanafvoer
(4) Transportgreep
(5) Afstelschroef van diepteaanslag
(6) Laserbeschermkap
(7) Inschakelblokkering voor aan/uit-schakelaar
(8) Aan/uit-schakelaar
(9) Handgreep

(10) Beschermkap
(11) Pendelbeschermkap
(12) Glijrol
(13) Aanslagrail
(14) Zaagtafelverlenging
(15) Klemschroef voor zaagtafelverlenging
(16) Boorgaten voor montage
(17) Zaagtafel
(18) Inlegplaat
(19) Vastzetknop voor willekeurige verstekhoeken (horizontaal)
(20) Hendel voor voorinstelling verstekhoek (horizontaal)
(21) Kantelbeveiliging
(22) Hoekaanduiding voor verstekhoeken (horizontaal)
(23) Inkepingen voor standaard verstekhoeken (horizontaal)
(24) Verdeelschaal voor verstekhoeken (horizontaal)
(25) Verstelbare aanslagrail
(26) Lijmklem
(27) Spaandeflector
(28) Aanslag voor standaard verstekhoek 45° (verticaal)
(29) Aanslagschroef voor 45°-verstekhoek (verticaal)
(30) Diepteaanslag
(31) Spangreep voor willekeurige verstekhoek (verticaal)
(32) Vastzetschroef van de afkortvoorziening
(33) Blokkering van uitgaande as
(34) Accu
(35) Accu-ontgrendelingstoets
(36) Transportbeveiliging
(37) Verdeelschaal voor verstekhoeken (verticaal)
(38) Hoekaanduiding voor verstekhoeken (verticaal)
(39) Aanslagschroef voor 0°-verstekhoek (verticaal)
(40) Aanslag voor standaard verstekhoek 0° (verticaal)
(41) Binnenzeskantsleutel (5 mm)
(42) Accu-oplaadaanduiding
(43) Toets voor oplaadaanduiding
(44) Binnenzeskantschroef voor zaagbladbevestiging
(45) Spanflens
(46) Zaagblad
(47) Binnenste spanflens
(48) SDS-bout
(49) Vergrendelschroef van verstelbare aanslagrail
(50) Draadeind
(51) Boorgaten voor lijmklem
(52) Opening voor laserstraal

(53) Schroeven voor inlegplaat

(54) Stelschroef voor laserpositionering (parallelliteit)

(55) Schroef voor hoekaanduiding (verticaal)

(56) Schroef voor hoekaanduiding (horizontaal)

A) Niet elk afgebeeld en beschreven accessoire is standaard bij de levering inbegrepen. Alle accessoires zijn te vinden in ons accessoireprogramma.

Technische gegevens

Paneelzaag GCM 18V-216 GCM 18V-216
Productnummer		3 601 M41 0.. 3 601 M41 0B0
Onbelast toerental min	-1	4600 4600
Lasertype nm 650 650
	mW < 0,39 < 0,39
Laserklasse 1M 1M
Divergentie laserlijn mrad (volle hoek) 1,0 1,0
Gewicht volgens EPTA-Procedure 01:2014	kg 15,1-16,1	A)	15,1-16,1A)
Toegestane omgevingstemperatuur
– bij het laden °C 0...+45 0...+45
– bij werking B) en bij opslag	°C	-20...+50	-20...+50
Aanbevolen accu's		ProCORE18V...GBA 18V...GBA 18V... W	ProCORE18V...GBA 18V...GBA 18V... W
Aanbevolen oplaadapparaten		AL 18..AL 36..GAL 18V-...GAL 18..GAX 18V-30GAL 3680	AL 18..AL 36..GAL 18V-...GAL 18..GAX 18V-30GAL 3680
Aanbevolen oplaadapparaten voor in-ductieve accu's		GAL 18.. W	GAL 18.. W

Afmetingen voor geschikte zaagbladen

Zaagbladdiameter	mm 216 216
Zaagbladdikte	mm	1,2-1,8	1,2-1,8
Asgatdiameter	mm	30	25,4

A) afhankelijk van gebruikte accu
B) beperkt vermogen bij temperaturen <0 °C

Toegestane werkstukafmetingen (zie „Toegestane werkstukafmetingen“, Pagina 104)

Informatie over geluid

Geluidsemissiewaarden vastgesteld conform EN 62841-3-9.

Het A-gewogen geluidsniveau van het elektrische gereedschap bedraagt typisch: geluidsdrukniveau 95 dB(A); geluidsvermogenniveau 104 dB(A). Onzekerheid K = 3 dB.

Draag gehoorbescherming!

De in deze gebruiksaanwijzing vermelde geluidsemissie-waarde is gemeten met een volgens EN genormeerde meet-methode en kan worden gebruikt om elektrische gereeds-chappen met elkaar te vergelijken. Het is ook geschikt voor een voorlopige inschatting van de geluidsemissie.

De aangegeven geluidsemissiewaarde representeert de voornaamste toepassingen van het elektrische gereedschap.

Als het elektrische gereedschap echter wordt gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of onvoldoende onderhoud, dan kan de geluidsemissiewaarde afwijken. Dit kan de geluidsemissie gedurende de gehele arbeidsperiode duidelijk verhogen.

Voor een nauwkeurige schatting van de geluidsemissies moet ook rekening worden gehouden met de tijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar niet werkelijk wordt gebruikt. Dit kan de geluidsemissies gedurende de gehele arbeidsperiode duidelijk verminderen.

Montage

Neem vóór alle werkzaamheden aan het elektrische gereedschap (zoals het uitvoeren van onderhoud of het wisselen van inzetgereedschappen e.d.) en vóór het vervoeren en opbergen altijd de accu uit het elektrische gereedschap. Bij per ongeluk bedienen van de aan/uit-schakelaar bestaat gevaar voor letsel.

Meegeleverd

Let op de afbeelding van de leveringsomvang aan het begin van de gebruiksaanwijzing.

Controleer vóór de eerste ingebruikname van het elektrische gereedschap of alle hierna vermelde onderdelen zijn meegeleverd:

• paneelzaag met gemonteerd zaagblad
• stofzak (2)
• transportgreep (4), 2 schroeven voor montage
• SDS-bout (48)
• lijmklem (26)
• binnenzeskantsleutel (41)

Aanwijzing: Controleer het elektrische gereedschap op eventuele schade.

Voordat u het elektrische gereedschap verder gebruikt, dient u veiligheidsvoorzieningen en licht beschadigde onderdelen zorgvuldig te controleren op hun juiste werking volgens de voorschriften. Controleer of de bewegende onderdelen goed werken en niet vastklemmen en of er onderdelen beschadigd zijn. Alle onderdelen moeten juist gemonteerd zijn en aan alle voorwaarden voldoen om een correcte werking te waarborgen.

Laat beschadigde veiligheidsvoorzieningen en onderdelen door een erkend en gespecialiseerd bedrijf op deskundige wijze repareren of vervangen.

Accu opladen

- Gebruik alleen de in de technische gegevens vermelde oplaadapparaten. Alleen deze oplaadapparaten zijn af-gestemd op de bij het elektrische gereedschap gebruikte Li-Ion-accu.

Aanwijzing: De accu wordt gedeeltelijk geladen geleverd. Om de volledige capaciteit van de accu te verkrijgen, laadt u voor het eerste gebruik de accu volledig in het oplaadapparaat op.

De Lithium-Ion-accu kan op elk moment worden opgeladen zonder de levensduur te verkorten. Een onderbreking van het opladen schaadt de accu niet.

De Li-lon-accu is door de „Electronic Cell Protection (ECP)“ tegen diepontlading beschermd. Als de accu leeg is, wordt het elektrische gereedschap door een veiligheidsschakeling uitgeschakeld. Het inzetgereedschap beweegt niet meer.

Druk na het automatisch uitschakelen van het elektrische gereedschap niet meer op de aan/uit-schakelaar.

De accu kan anders beschadigd worden.

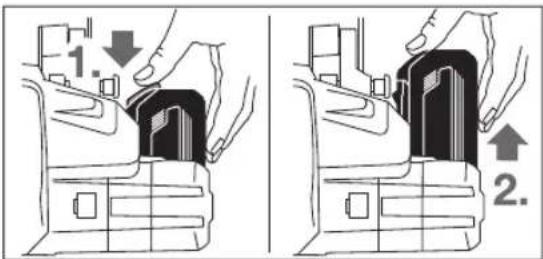

Accu verwijderen (zie afbeelding A)

De accu (34) beschikt over twee vergrendelingsstanden die moeten voorkomen dat de accu bij het onbedoeld indrukken van de accu-ontgrendelingstoets (35) uit de machine valt. Zolang de accu in het elektrische gereedschap is geplaatst, wordt deze door een veer op de juiste plaats gehouden.

Voor het verwijderen van de accu (34) drukt u op de ont-grendelingstoets (35) en trekt u de accu naar voren toe uit het elektrische gereedschap. Gebruik daarbij geen ge-weld.

Accu-oplaadaanduiding (zie afbeelding B)

Uit veiligheidsoverwegingen is het opvragen van de laadtoestand alleen bij stilstaand elektrisch gereedschap mogelijk.

Accutype GBA 18V...

De drie groene LED's van de accu-oplaadaanduiding (42) geven de laadtoestand van de accu (34) aan. Druk op de toets (43) om de laadtoestand weer te geven. Dit is ook mogelijk, wanneer de accu is weggenomen.

LED Capaciteit

Permanent licht 3 x groen 60 - 100 %

Permanent licht 2 x groen 30 - 60 %

Permanent licht 1 x groen 5 - 30 %

Knipperlicht 3 x groen 0 - 5 %

Als er na het drukken op de toets (43) geen LED brandt, dan is de accu defect en moet vervangen worden.

Accutype ProCORE 18V...

De vijf groene LED's van de accu-oplaadaanduiding (42) ge- ven de laadtoestand van de accu (34) aan. Druk op de toets (43) om de laadtoestand weer te geven. Dit is ook mogelijk, wanneer de accu is weggenomen.

LED Capaciteit

Permanent licht 5 x groen 80 - 100 %

Permanent licht 4 x groen 60 - 80 %

Permanent licht 3 x groen 40 - 60 %

Permanent licht 2 x groen 20 - 40 %

Permanent licht 1 x groen 5 - 20 %

Knipperlicht 1 x groen 0 - 5 %

Als er na het drukken op de toets (43) geen LED brandt, dan is de accu defect en moet vervangen worden.

Transportgreep monteren (zie afbeelding C)

- Schroef de transportgreep (4) met de meegeleverde schroeven in de daarvoor bestemde schroefdraadopeningen vast.

Om een veilig gebruik te waarborgen, dient u het elektrische gereedschap vóór het gebruik op een vlakke en stabiele ondergrond (bijv. een werkbank) te monteren.

Montage op een werkoppervlak (zie afbeelding D1)

- Bevestig het elektrische gereedschap met een geschikte schroefverbinding op het werkoppervlak. Daartoe dienen de boorgaten (16).

Montage op een Bosch werktafel

De GTA-werktafels van Bosch bieden het elektrische gereedschap houvast op elke ondergrond door in hoogte verstelbare voeten. De werkstuksteunen van de werktafels dienen ter ondersteuning van lange werkstukken.

Lees alle waarschuwingen en aanwijzingen die bij de werktafel zijn gevoegd. Als de waarschuwingen en aanwijzingen niet in acht worden genomen, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

▶ Bouw de werktafel correct op, voordat u het elektrische gereedschap monteert. Een correcte opbouw is belangrijk om het risico van ineenzakken te verhinderen.

- Monteer het elektrische gereedschap in de transportstand op de werktafel.

Flexibele opstelling (niet aanbevolen!) (zie afbeelding D2)

Als het bij wijze van uitzondering niet mogelijk is om het elektrisch gereedschap op een vlak en stabiel werkoppervlak te monteren, dan kunt u het provisorisch met kantelbeveiliging plaatsen.

Zonder de kantelbeveiliging staat het elektrisch gereedschap niet stabiel en kan vooral bij het zagen van maximale horizontale en/of verticale verstekhoeken kantelen.

- Draai de kantelbeveiliging (21) zover in of uit tot het elektrische gereedschap recht op het werkoppervlak staat.

Afzuiging van stof en spanen

Stof van materialen zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal kan schadelijk voor de gezondheid zijn. Aanraking of inademing van stof kan leiden tot allergische reacties en/of luchtwegaandoeningen bij de gebruiker of personen die zich in de omgeving bevinden. Bepaalde soorten stof, bijvoorbeeld van eiken- en beukenhout, gelden als kankerverwekkend, in het bijzonder in combinatie met additieven voor houtbehandeling (chromaat en houtbeschermingsmiddelen). Asbesthoudend materiaal mag alleen door gespecialiseerde vakmensen worden bewerkt.

• Gebruik indien mogelijk een voor het materiaal geschikte stofafzuiging.
• Zorg voor een goede ventilatie van de werkplek.
• Er wordt geadviseerd om een stofmasker met filterklasse P2 te dragen.

Neem de in uw land geldende voorschriften voor de te bewerken materialen in acht.

▶ Vermijd ophoping van stof op de werkplek. Stof kan gemakkelijk ontbranden.

De afzuiging van stof en spanen kan geblokkeerd worden door stof, spanen of fragmenten van het werkstuk.

• Schakel het elektrische gereedschap uit en neem de accu eruit.
• Wacht tot het zaagblad volledig tot stilstand is gekomen.
• Stel de oorzaak van de blokkering vast en maak deze ongedaan.

Eigen afzuiging (zie afbeelding E)

Voor het eenvoudig opvangen van de spanen gebruikt u de meegeleverde stofzak (2).

▶ Controleer en reinig de stofzak na elk gebruik.

▶ Verwijder de stofzak bij het zagen van aluminium, om brandgevaar te voorkomen.

- Steek de stofzak (2) op de spaanafvoer (3).

De stofzak mag tijdens het zagen nooit met bewegende de- len van de machine in aanraking komen.

Maak de stofzak op tijd leeg.

Externe afzuiging

Voor de afzuiging kunt u op de spaanafvoer (3) ook een stofzuigerslang (∅ 35 mm) aansluiten.

- Steek de stofzuigerslang stevig in de spaanafvoer (3).

De stofzuiger moet geschikt zijn voor het te bewerken materiaal.

Gebruik bij het afzuigen van voor de gezondheid bijzonder gevaarlijk, kankerverwekkend of droog stof een speciale zuiger.

Zaagblad wisselen

Neem vóór alle werkzaamheden aan het elektrische gereedschap (zoals het uitvoeren van onderhoud of het wisselen van inzetgereedschappen e.d.) en vóór het vervoeren en opbergen altijd de accu uit het elektrische gereedschap. Bij per ongeluk bedienen van de aan/uit-schakelaar bestaat gevaar voor letsel.
Draag werkhandschoenen bij de montage van het zaagblad. Bij het aanraken van het zaagblad bestaat verwondingsgevaar.

Gebruik alleen zaagbladen met een maximaal toegestaan toerental dat hoger is dan het onbelaste toerental van het elektrische gereedschap.

Gebruik alleen zaagbladen die voldoen aan de in deze gebruiksaanwijzing vermelde specificaties, volgens EN 847-1 zijn gecontroleerd en dienovereenkomstig zijn gemarkeerd.

Gebruik alleen zaagbladen die door de fabrikant van het elektrische gereedschap werden aanbevolen en die geschikt

102 | Nederlands

zijn voor het materiaal dat u wilt bewerken. Dit voorkomt oververhitting van de zaagtanden bij het zagen.

Montage met binnenzeskantschroef (zie afbeeldingen F1-F4)

Zaagblad demonteren:

• Zet het elektrische gereedschap in de werkstand.
• Draai de binnenzeskantschroef (44) met de binnenzeskantsleutel (5 mm) en duw tevens op de blokkering van de uitgaande as (33) tot deze vastklikt.
• Blijf op de blokkering van de uitgaande as (33) duwen en draai de schroef (44) er met de klok mee uit (linkse schroefdraad!).
• Neem de spanflens (45) weg.
• Draai de pendelbeschermkap (11) tot aan de aanslag naar achter.
• Houd de pendelbeschermkap in deze positie en verwijder het zaagblad (46).
• Beweeg de pendelbeschermkap langzaam weer omlaag.

Zaagblad monteren:

Reinig indien nodig vóór de montage alle te monteren delen.
- Draai de pendelbeschermkap (11) naar achter. Houd de pendelbeschermkap in deze stand.
- Zet het nieuwe zaagblad op de binnenste spanflens (47).

▶ Let er bij de montage op dat de snijrichting van de tanden (richting van de pijl op het zaagblad) overeenkomt met de richting van de pijl op de beschermkap.

- Beweeg de pendelbeschermkap langzaam weer omlaag.

- Breng de spanflens (45) en de binnenzeskantschroef (44) aan. Duw op de blokkering van de uitgaande as (33) tot deze vastklikt en draai de schroef tegen de klok in vast.

Montage met SDS-bout (zie afbeelding G)

Zaagblad demonteren:

• Zet het elektrische gereedschap in de werkstand.
• Blijf op de blokkering van de uitgaande as (33) duwen en schroef de SDS-bout (48) er met de klok mee af (linkse schroefdraad!).
• Neem de spanflens (45) weg.
• Draai de pendelbeschermkap (11) tot aan de aanslag naar achter.
• Houd de pendelbeschermkap in deze positie en verwijder het zaagblad (46).

- Beweeg de pendelbeschermkap langzaam weer omlaag. Zaagblad monteren:

Reinig indien nodig vóór de montage alle te monteren delen.

- Draai de pendelbeschermkap (11) naar achter. Houd de pendelbeschermkap in deze stand.

- Zet het nieuwe zaagblad op de binnenste spanflens (47).

▶ Let er bij de montage op dat de snijrichting van de tanden (richting van de pijl op het zaagblad) overeenkomt met de richting van de pijl op de beschermkap.

- Beweeg de pendelbeschermkap langzaam weer omlaag.

- Breng de spanflens (45) en de SDS-bout (48) aan. Duw op de blokkering van de uitgaande as (33) tot deze vastklikt en draai de SDS-bout tegen de klok in vast.

Gebruik

Neem vóór alle werkzaamheden aan het elektrische gereedschap (zoals het uitvoeren van onderhoud of het wisselen van inzetgereedschappen e.d.) en vóór het vervoeren en opbergen altijd de accu uit het elektrische gereedschap. Bij per ongeluk bedienen van de aan/uit-schakelaar bestaat gevaar voor letsel.

Transportbeveiliging (zie afbeelding H)

Met de transportbeveiliging (36) kunt u het elektrische gereedschap bij het transport naar verschillende gebruikslocaties gemakkelijker hanteren.

Elektrisch gereedschap ontgrendelen (werkstand)

• Duw de gereedschaparm op de handgreep (9) iets omlaag om de transportbeveiliging (36) te ontlasten.
• Trek de transportbeveiliging (36) helemaal naar buiten.
• Beweeg de gereedschaparm langzaam omhoog.

Elektrisch gereedschap vergrendelen (transportstand)

• Draai de vastzetschroef (32) los, als deze de afkortvoorziening (1) vastklemt. Trek de gereedschaparm helemaal naar voren en draai voor het vergrendelen van de afkortvoorziening de vastzetschroef weer vast.
• Schroef de afstelschroef (5) helemaal naar boven.
• Draai voor het vergrendelen van de zaagtafel (17) de vastzetknop (19) vast.
• Draai de gereedschaparm met de handgreep (9) zover omlaag tot de transportbeveiliging (36) helemaal naar binnen gedrukt kan worden.

De gereedschaparm is nu voor het transport stevig vergrendeld.

Werkvoorbereiding

Zaagtafel verlengen (zie afbeelding I)

Ondersteun het vrije uiteinde van een lang werkstuk, bijvoorbeeld door er iets onder te leggen.

De zaagtafel kan met behulp van de zaagtafelverlengingen (14) naar links en rechts vergroot worden.

• Draai de klemschroef (15) los.
• Trek de zaagtafelverlenging (14) tot aan de gewenste lengte naar buiten.
• Voor het vastzetten van de zaagtafelverlenging draait u de klemschroef (15) weer vast.

Aanslagrail verschuiven (zie afbeelding J)

Bij het zagen van verticale verstekhoeken moet u de verstelbare aanslagrail (25) verschuiven.

• Draai de vergrendelschroef (49) los.
• Trek de verstelbare aanslagrail (25) helemaal naar buiten.
• Draai de vergrendelschroef (49) weer vast.

Na het zagen van de verticale verstekhoeken schuift u de verstelbare aanslagrail (25) weer terug (vergrendelschroef (49) losdraaien; aanslagrail (25) helemaal naar binnen schuiven; vergrendelschroef weer vastdraaien).

Werkstuk bevestigen (zie afbeelding K)

Zet het werkstuk altijd vast om een optimale arbeidsveiligheid te waarborgen.

Bewerk geen werkstukken die te klein zijn om te worden vastgezet.

• Duw het werkstuk stevig tegen de aanslagrails (13) en (25).
• Steek de meegeleverde lijmklem (26) in een van de daarvoor bestemde boorgaten (51).
• Pas het draadeind (50) van de lijmklem aan de werkstukhoogte aan.
• Draai het draadeind (50) stevig vast en zet zo het werkstuk vast.

Horizontale en verticale verstekhoeken instellen

Om nauwkeurig zagen te waarborgen, dient u na intensief gebruik de basisinstellingen van het elektrische gereedschap te controleren en indien nodig in te stellen (zie "Basisinstellingen controleren en instellen").

Draai de vastzetknop (19) vóór het zagen altijd stevig vast. Het zaagblad kan anders in het werkstuk schuin wegdraaien.

Horizontale verstekhoeken instellen (zie afbeelding L)

De horizontale verstekhoek kan in een bereik van 47° (linker-zijde) tot 47° (rechterzijde) ingesteld worden.

• Draai de vastzetknop (19) los, als deze is vastgedraaid.
• Trek aan de hendel (20) en draai de zaagtafel (17) tot de hoekaanduiding (22) de gewenste horizontale verstekhoek aangeeft.
• Draai de vastzetknop (19) weer vast.

Voor het snel en nauwkeurig instellen van vaak gebruikte horizontale verstekhoeken zijn op de zaagtafel inkepingen (23) aangebracht:

links rechts

0^

45^; 22,5^; 15^15^; 22,5^; 45^

• Draai de vastzetknop (19) los, als deze is vastgedraaid.
• Trek aan de hendel (20) en draai de zaagtafel (17) tot aan de gewenste inkeping naar links of rechts.
• Laat de hendel weer los. De hendel moet merkbaar in de inkeping vastklikken.
• Draai de vastzetknop (19) weer vast.

Verticale verstekhoeken instellen (zie afbeelding M)

De verticale verstekhoek kan worden ingesteld in een bereik van 0° tot 45°.

• Trek de verstelbare aanslagrail (25) helemaal naar buiten.

• Maak de spangreep (31) los.

• Draai de gereedschaparm met de handgreep (9) tot de hoekaanduiding (38) de gewenste verstekhoek aangeeft.

• Houd de gereedschaparm in deze stand vast en trek de spangreep (31) weer vast.

Voor het snel en nauwkeurig instellen van de standaardhoeken 0° en 45° zijn op de behuizing eindaanslagen aangebracht.

• Trek de verstelbare aanslagrail (25) helemaal naar buiten.
• Maak de spangreep (31) los.
• Draai hiervoor de gereedschaparm met de handgreep (9) tot aan de aanslag (40) naar rechts (0°) of tot aan de aanslag (28) naar links (45°).
• Trek de spangreep (31) weer vast.

Ingebruikname

Accu plaatsen

• Gebruik uitsluitend originele Bosch Li-Ion-accu's met de op het typeplaatje van uw elektrische gereedschap aangegeven spanning. Het gebruik van andere accu's kan tot verwondingen en brandgevaar leiden.
• Schuif de opgeladen accu (34) van bovenaf in de accuschacht van het elektrische gereedschap tot de accu veilig vergrendeld is.

Inschakelen (zie afbeelding N)

- Voor de ingebruikname van het elektrische gereedschap drukt u eerst op de inschakelblokkering (7). Vervolgens drukt u de aan/uit-schakelaar (8) helemaal door en houdt u deze ingedrukt.

Aanwijzing: Om veiligheidsredenen kan de aan/uit-schakelaar (8) niet vergrendeld worden, maar moet tijdens het gebruik voortdurend ingedrukt blijven.

Uitschakelen

- Voor het uitschakelen laat u de aan/uit-schakelaar (8) los.

Aanwijzingen voor werkzaamheden

Algemene aanwijzingen voor het zagen

Draai de vastzetknop (19) en de spangreep (31) vóór het zagen altijd stevig vast. Het zaagblad kan anders in het werkstuk schuin wegdraaien.
Elke keer wanneer u zaagt, moet u eerst controleren dat het zaagblad op geen enkel moment de aanslagrail, lijmklemmen of andere onderdelen van het gereedschap kan raken. Verwijder eventueel gemonteerde hulpgeleiders of pas deze op de juiste wijze aan.

Bescherm het zaagblad tegen schokken en stoten. Oefen geen zijwaartse druk op het zaagblad uit.

Bewerk geen kromgetrokken werkstukken. Het werkstuk moet altijd een rechte rand hebben om tegen de aanslagrail te leggen.

Ondersteun lange en zware werkstukken door er iets onder te leggen.

104 | Nederlands

Zorg ervoor dat de pendelbeschermkap correct werkt en vrij kan bewegen. Als de gereedschaparm omlaag wordt bewogen, moet de pendelbeschermkap opengaan. Als de gereedschaparm naar boven wordt geleid, moet de pendelbeschermkap zich weer helemaal sluiten over het zaagblad. Zaag alleen materialen die volgens het beoogd gebruik toegestaan zijn.

Zaaglijn markeren (zie afbeelding 0)

Een laserstraal geeft de zaaglijn van het zaagblad aan. Daardoor kunt u het werkstuk voor het zagen nauwkeurig in de juiste positie plaatsen zonder de pendelbeschermkap te openen.

• Schakel hiervoor de laserstraal in door de aan/uit-schakelaar (8) kort aan te tippen zonder op de inschakelblokering (7) te drukken.
• Lijn uw markering op het werkstuk aan de rechterkant van de laserlijn uit.

Aanwijzing: Controleer vóór het zagen of de zaaglijn nog correct wordt aangegeven (zie „Laser afstellen“, Pagina 105). De laserstraal kan bijvoorbeeld door de trillingen bij intensief gebruik versteld worden.

Positie van de gebruiker (zie afbeelding P)

▶ Ga niet op één lijn met het zaagblad vóór het elektrische gereedschap staan, maar altijd opzij van het zaagblad. Zo is uw lichaam beschermd tegen een mogelijke terugslag.
- Houd uw handen, vingers en armen uit de buurt van het ronddraaiende zaagblad.
- Kruis uw handen niet vóór de gereedschaparm.

Toegestane werkstukafmetingen

Maximale werkstukken:

Horizontale ver-stekhoek	Verticale verstek-hoek	Hoogte x breedte [mm]
0^ 0^ 70 × 270
45^ (rechts/links)	0^ 70 × 190
0^ 45^ 45 × 270
45^ (links)	45^ 45 × 190
45^ (rechts)	45^ 45 × 190

Minimale werkstukken (= alle werkstukken die met de mee-geleverde snelspanklem links of rechts van het zaagblad kunnen worden vastgezet): 100 x 40 mm (lengte x breedte)

max. zaagdiepte (0°/0°): 70 mm

Inlegplaten vervangen (zie afbeelding Q)

De inlegplaten (18) kunnen na langer gebruik van het elektrische gereedschap verslijten.

Vervang defecte inlegplaten.

• Zet het elektrische gereedschap in werkstand.
• Draai de schroeven (53) er met de binnenzeskantsleutel (41) uit en verwijder de oude inlegplaten.
• Leg de nieuwe rechter inlegplaat erin.
• Draai de inlegplaat met de schroeven (53) zover mogelijk naar rechts vast, zodat over de hele lengte van de mogelijk-

ke afkortbeweging het zaagblad niet in aanraking komt met de inlegplaat.

- Herhaal de werkstappen op dezelfde manier voor de nieuwe linker inlegplaat.

Zagen

Draai de vastzetknop (19) en de spangreep (31) vóór het zagen altijd stevig vast. Het zaagblad kan anders in het werkstuk schuin wegdraaien.

Zagen zonder afkortbeweging (kappen) (zie afbeelding R)

• Voor zagen zonder afkortbeweging (kleine werkstukken) draait u de vastzetschroef (32) los, als deze is vastgedraaid. Schuif de gereedschaparm tot aan de aanslag in de richting van de aanslagrail (13) en draai de vastzetschroef (32) weer vast.
• Indien nodig stelt u de gewenste horizontale en/of verticale verstekhoek in.
• Duw het werkstuk stevig tegen de aanslagrails (13) en (25).
• Zet het werkstuk overeenkomstig de afmetingen vast.
• Schakel het elektrische gereedschap in.
• Beweeg de gereedschaparm met de handgreep (9) langzaam omlaag.
• Zaag het werkstuk met een gelijkmatige voorwaartse beweging door.
• Schakel het elektrische gereedschap uit en wacht tot het zaagblad helemaal tot stilstand is gekomen.
• Beweeg de gereedschaparm langzaam omhoog.

Zagen met afkortbeweging

• Voor zagen met behulp van de afkortvoorziening (1) (brede werkstukken) draait u de vastzetschroef (32) los, als deze is vastgedraaid.
• Indien nodig stelt u de gewenste horizontale en/of verticale verstekhoek in.
• Duw het werkstuk stevig tegen de aanslagrails (13) en (25).
• Zet het werkstuk overeenkomstig de afmetingen vast.
• Trek de gereedschaparm zover van de aanslagrail (13) weg tot het zaagblad zich vóór het werkstuk bevindt.
• Schakel het elektrische gereedschap in.
• Beweeg de gereedschaparm met de handgreep (9) langzaam omlaag.
• Duw nu de gereedschaparm in de richting van de aanslagrails (13) en (25) en zaag het werkstuk met een gelijkmatige voorwaartse beweging door.
• Schakel het elektrische gereedschap uit en wacht tot het zaagblad helemaal tot stilstand is gekomen.
• Beweeg de gereedschaparm langzaam omhoog.

Diepteaanslag instellen (groef zagen) (zie afbeelding S)

De diepteaanslag moet versteld worden, wanneer u een groef wilt zagen.

- Draai de diepteaanslag (30) naar buiten.

• Draai de gereedschaparm aan de handgreep (9) in de gewenste positie.
• Verdraai de afstelschroef (5) tot het schroefuiteinde de diepteaanslag (30) raakt.
• Beweeg de gereedschaparm langzaam omhoog.

Speciale werkstukken

Zet vooral gebogen of ronde werkstukken voor het zagen goed vast, zodat deze niet kunnen wegglijden. Bij de zaaglijn mag geen spleet tussen werkstuk, aanslagrail en zaagtafel ontstaan.

Maak indien nodig speciale houders.

Basisinstellingen controleren en instellen

Om nauwkeurig zagen te waarborgen, dient u na intensief gebruik de basisinstellingen van het elektrische gereedschap te controleren en indien nodig in te stellen.

Daarvoor is ervaring en speciaal gereedschap vereist.

De Bosch klantenservice voert deze werkzaamheden snel en vakkundig uit.

Neem vóór alle werkzaamheden aan het elektrische gereedschap (zoals het uitvoeren van onderhoud of het wisselen van inzetgereedschappen e.d.) en vóór het vervoeren en opbergen altijd de accu uit het elektrische gereedschap. Bij per ongeluk bedienen van de aan/uit-schakelaar bestaat gevaar voor letsel.

Laser afstellen

Aanwijzing: Voor het testen van de laserfunctie moet het elektrische gereedschap op de stroomvoorziening zijn aangesloten.

Bedien tijdens het afstellen van de laser (bijv. bij het bewegen van de gereedschaparm) nooit de aan/uitschakelaar. Onbedoeld starten van het elektrische gereedschap kan tot letsel leiden.

- Zet het elektrische gereedschap in werkstand.

- Draai de zaagtafel (17) tot aan de inkeping (23) voor 0°. De hendel (20) moet merkbaar in de inkeping vastklikken.

Controleren (zie afbeelding T1)

• Teken op het werkstuk een rechte zaaglijn.
• Beweeg de gereedschaparm met de handgreep (9) langzaam omlaag.
• Lijn het werkstuk zodanig uit dat de tanden van het zaagblad en de zaaglijn op één lijn liggen.
• Houd het werkstuk in deze stand vast en beweeg de gereedschaparm langzaam weer omhoog.
• Zet het werkstuk vast.
• Schakel de laserstraal met de schakelaar (8) in zonder op de inschakelblokkering (7) te drukken.

De laserstraal moet over de gehele lengte gelijk lopen met de zaaglijn op het werkstuk, ook wanneer de gereedschaparm omlaag bewogen wordt.

Instellen (zie afbeelding T2)

- Draai de stelschroef (54) met een geschikte schroevendraaier tot de laserstraal over de gehele lengte gelijk loopt met de zaaglijn op het werkstuk.

Als u tegen de klok in draait, beweegt de laserstraal van links naar rechts. Als u met de klok mee draait, beweegt de laserstraal van rechts naar links.

Verticale standaard verstekhoek 0° instellen

• Zet het elektrische gereedschap in de transportstand.
• Draai de zaagtafel (17) tot aan de inkeping (23) voor 0°. De hendel (20) moet merkbaar in de inkeping vastklikken.

Controleren (zie afbeelding U1)

- Stel een hoekmal op 90° in en zet deze op de zaagtafel (17).

De poot van de hoekmal moet over de gehele lengte gelijk lopen met het zaagblad (46).

Instellen (zie afbeelding U2)

• Maak de spangreep (9) los.
• Draai de contramoer van de aanslagschroef (39) met een gangbare ring- of steeksleutel (10 mm) los.
• Draai de aanslagschroef zover in of uit tot de poot van de hoekmal over de hele lengte gelijk loopt met het zaagblad.
• Trek de spangreep (31) weer vast.
• Daarna draait u de contramoer van de aanslagschroef (39) weer vast.

Als de hoekaanduiding (38) na het instellen niet op één lijn met de 0°-markering van de verdeelschaal (37) ligt, draait u de schroef (55) met een gangbare kruiskopschroevendraai- er los en lijnt u de hoekaanduiding langs de 0°-markering uit.

Verticale standaard verstekhoek 45° instellen

• Zet het elektrische gereedschap in werkstand.
• Draai de zaagtafel (17) tot aan de inkeping (23) voor 0°. De hendel (20) moet merkbaar in de inkeping vastklikken.
• Draai de spangreep (31) los en draai de gereedschaparm met de handgreep (9) tot aan de aanslag naar links (45°).

Controleren (zie afbeelding V1)

- Stel een hoekmal op 45° in en zet deze op de zaagtafel (17).

De poot van de hoekmal moet over de gehele lengte gelijk lopen met het zaagblad (46).

Instellen (zie afbeelding V2)

• Maak de spangreep (31) los.
• Draai de contramoer van de aanslagschroef (29) met een gangbare ring- of steeksleutel (10 mm) los.
• Draai de aanslagschroef zover in of uit tot de poot van de hoekmal over de hele lengte gelijk loopt met het zaagblad.
• Trek de spangreep (31) weer vast.
• Daarna draait u de contramoer van de aanslagschroef (29) weer vast.

Als de hoekaanduiding (38) na het instellen niet op één lijn met de 45°-markering van de verdeelschaal (37) ligt, controleert u eerst nogmaals de 0°-instelling voor de verticale verstekhoek en de hoekaanduidingen. Vervolgens herhaalt u de instelling van de verticale 45°-verstekhoek.

106 | Nederlands

Hoekaanduiding (horizontaal) uitlijnen (zie afbeelding W)

• Zet het elektrische gereedschap in werkstand.
• Draai de zaagtafel (17) tot aan de inkeping (23) voor 0°. De hendel (20) moet merkbaar in de inkeping vastklikken.

Controleren

De hoekaanduiding (22) moet in één lijn liggen met de 0°-markering van de verdeelschaal (24).

Instellen

• Draai de schroef (56) met een kruiskopschroevendraaier los en lijn de hoekaanduiding langs de 0°-markering uit.
• Draai de schroef weer vast.

Transport (zie afbeelding X)

Ga als volgt te werk, voordat u het elektrische gereedschap transporteert:

• Draai de vastzetschroef (32) los, als deze is vastgedraaid. Trek de gereedschaparm helemaal naar voren en draai de vastzetschroef weer vast.
• Zet het elektrische gereedschap in transportstand.
• Verwijder alle accessoires die niet vast op het elektrische gereedschap gemonteerd kunnen worden. Leg ongebruikte zaagbladen voor het transport indien mogelijk in een afgesloten bak.
• Draag het elektrische gereedschap aan de transportgreep (4).

- Gebruik bij het transporteren van het elektrische gereedschap alleen de transportvoorzieningen en nooit de veiligheidsvoorzieningen.

Onderhoud en service

Onderhoud en reiniging

Neem vóór alle werkzaamheden aan het elektrische gereedschap (zoals het uitvoeren van onderhoud of het wisselen van inzetgereedschappen e.d.) en vóór het vervoeren en opbergen altijd de accu uit het elektrische gereedschap. Bij per ongeluk bedienen van de aan/uit-schakelaar bestaat gevaar voor letsel.

Houd het elektrische gereedschap en de ventilatieopeningen altijd schoon om goed en veilig te werken.

De pendelbeschermkap moet altijd vrij kunnen bewegen en zelfstandig kunnen sluiten. Houd daarom de omgeving rond de pendelbeschermkap altijd schoon.

Verwijder na de werkzaamheden stof en spanen door uitblazen met perslucht of met een kwast.

Reinig regelmatig de glijrol (12).

Accessoires

	Productnummer
Lijmklem 1 609 B04 224
Inlegplaten	1 609 B05 242
Stofzak 1 609 B06 278

Productnummer

Zaagbladen "Standard" voor hout en plaatmateriaal, panelen en plinten

Zaagblad 216 x 30 mm, 24 tanden 2 608 837 721

Zaagblad 216 x 30 mm, 48 tanden 2 608 837 723

Zaagbladen "Expert" voor hout en plaatmateriaal, panelen en plinten

Zaagblad 216 x 30 mm, 24 tanden 2 608 644 518

Zaagblad 216 x 30 mm, 48 tanden 2 608 644 519

Zaagbladen voor hout en plaatmateriaal, panelen en plinten (AUSTRALIË 3 601 M41 040)

Zaagblad 216 x 30 mm, 24 tanden 2 608 644 646

Zaagbladen "Standard" voor kunststof en non-ferrometalen

Zaagblad 216 x 30 mm, 64 tanden 2 608 837 776

Zaagbladen "Expert" voor kunststof en non-ferrometalen

Zaagblad 216 x 30 mm, 66 tanden 2 608 644 543

Klantenservice en gebruiksadvies

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen. Explosietekeningen en informatie over vervangingsonderdelen vindt u ook op: www.bosch-pt.com

Het Bosch-gebruiksadviesteam helpt u graag bij vragen over onze producten en accessoires.

Vermeld bij vragen en bestellingen van vervangingsonderde- len altijd het uit tien cijfers bestaande productnummer vol- gens het typeplaatje van het product.

België

Tel.: [phone]

Fax: [phone]

E-Mail : [e-mail]

Nederland

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Vervoer

Op de meegeleverde Li-Ion-accu's zijn de eisen voor het vervoer van gevaarlijke stoffen van toepassing. De accu's kunnen door de gebruiker zonder verdere voorwaarden over de weg vervoerd worden.

Bij de verzending door derden (bijv. luchtvervoer of expeditiebedrijf) moeten bijzondere eisen ten aanzien van verpakking en markering in acht genomen worden. In deze gevallen moet bij de voorbereiding van de verzending een deskundige voor gevaarlijke stoffen geraadpleegd worden.

Verzend accu's alleen, wanneer de behuizing onbeschadigd is. Plak blootliggende contacten af en verpak de accu zodanig dat deze niet in de verpakking beweegt. Neem ook eventuele overige nationale voorschriften in acht.

Afvalverwijdering

Elektrische gereedschappen, accu's, accessoires en verpakkingen moeten op een voor het milieu verantwoorde wijze gerecycled worden.

Gooi elektrische gereedschappen, accu's en batterijen niet bij het huisvuil.

Alleen voor landen van de EU:

Volgens de Europese richtlijn 2012/19/EU moeten niet meer bruikbare elektrische gereedschappen en volgens de Europese richtlijn 2006/66/EG moeten defecte of verbruikte accu's/batterijen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden gerecycled.

Accu's/batterijen:

Li-Ion:

Lees de aanwijzingen in het gedeelte Vervoer en neem deze in acht (zie „Vervoer“, Pagina 106).

Dansk

Purtați ochelari de protectie.
