Tipo di prodotto	Sega troncatrice radiale a batteria
Marca e modello	Bosch GCM 18V-216 Professional
Riferimento	3 601 M41 0.. / 3 601 M41 0B0
Dimensioni lama sega	Diametro 216 mm, foro 30 mm (o 25,4 mm), spessore 1,2-1,8 mm
Velocità a vuoto	4 600 giri/min
Peso	15,1-16,1 kg (a seconda della batteria)
Alimentazione	Batteria agli ioni di litio 18 V (tipo GBA 18V... o ProCORE18V...)
Capacità di taglio massime (0°/0°)	70 x 270 mm (altezza x larghezza)
Gamma angolo di inclinazione (orizzontale)	da -47° a +47°
Gamma angolo di inclinazione (verticale)	da 0° a 45°
Laser integrato	Classe 1M, 650 nm, < 0,39 mW
Livello di rumore (pressione acustica)	95 dB(A); potenza 104 dB(A)
Funzioni principali	Tagli diritti, longitudinali, trasversali, obliqui, a smusso; taglio con/senza movimento radiale; scanalatura
Dispositivi di sicurezza	Coperchio di protezione pendolare, bloccaggio del mandrino, sicurezza di trasporto, blocco di inserimento
Accessori forniti	Sacchetto per polvere, maniglia di trasporto, mandrino SDS, morsetto, chiave a brugola
Manutenzione e pulizia	Pulire le fessure di ventilazione, rullo scorrevole; sostituire le protezioni anti schegge usurate; controllo delle regolazioni di base presso centro assistenza autorizzato
Ricambi e riparabilità	Ricambi disponibili tramite Bosch; riparazione possibile in meno di 5 giorni tramite SAV DIRECT
Garanzia e assistenza	Servizio post-vendita Bosch: tel. [phone] (Francia), [e-mail]
Temperature di funzionamento	da -20 a +50 °C (carica: da 0 a +45 °C)
Caricabatterie consigliati	AL 18.., AL 36.., GAL 18V-..., GAL 18.., GAX 18V-30, GAL 3680

Domande frequenti - GCM 18V-216 Professional BOSCH

Qual è la capacità massima di taglio della GCM 18V-216?

In taglio dritto (0° di inclinazione e 0° di smusso), l'altezza massima è di 70 mm e la larghezza di 270 mm. Con un angolo di inclinazione di 45°, la larghezza diventa 190 mm.

Come cambiare la lama della sega?

Rimuovere la batteria. Utilizzare la chiave a brugola per svitare la vite a esagono incassato (filettatura sinistra) o il mandrino SDS. Tenere premuto il bloccaggio del mandrino. Rimuovere la vite, la flangia, quindi la lama. Montare la nuova lama rispettando il senso di rotazione, rimontare la flangia e serrare. Indossare guanti protettivi.

Quale batteria posso utilizzare con questa sega?

Utilizzare esclusivamente batterie Lithium-Ion Bosch originali da 18 V, modelli GBA 18V... o ProCORE18V.... I caricabatterie compatibili sono AL 18.., AL 36.., GAL 18V-..., ecc.

Come regolare l'angolo di inclinazione e smusso?

Per lo smusso, allentare il pulsante di bloccaggio (19), ruotare il tavolo e innestare l'angolo desiderato. Per l'inclinazione, allentare la leva di serraggio (31), inclinare il braccio utensile e stringere. Tacche predefinite facilitano le regolazioni comuni (0°, 15°, 22,5°, 45°).

Come attivare il laser di guida?

Azionare leggermente l'interruttore Accensione/Spegnimento (8) senza premere il blocco di inserimento (7). Un fascio laser materializza la linea di taglio. Per regolarlo, utilizzare la vite di regolazione (54).

Quali sono le istruzioni di sicurezza essenziali?

Leggere tutte le avvertenze. Indossare occhiali protettivi, protezione acustica, mascherina antipolvere. Non mettere mai le mani nella zona di taglio. Utilizzare morsetti. Assicurarsi che il pezzo sia ben fissato. Scollegare la batteria prima di qualsiasi regolazione.

Come installare la sega su un supporto?

Fissare la sega su una superficie piana e stabile utilizzando i fori (16) e le viti appropriate. È anche possibile utilizzare un supporto di lavoro Bosch GTA. Per un'installazione flessibile, estendere il piede anti-ribaltamento (21).

Cosa fare in caso di blocco della lama?

Portare la sega in posizione di arresto, attendere l'arresto completo della lama, quindi rimuovere la batteria. Liberare quindi il pezzo bloccato. Verificare che la lama non sia danneggiata.

Come effettuare la manutenzione della sega?

Pulire regolarmente le fessure di ventilazione, il rullo scorrevole e il coperchio di protezione. Sostituire le protezioni anti schegge usurate. Per le regolazioni di base, contattare un servizio post-vendita Bosch autorizzato.

Come trasportare la sega in sicurezza?

Posizionare la sega in posizione di trasporto: bloccare il tavolo, tirare il braccio utensile completamente in avanti, stringere la vite di serraggio, quindi abbassare il braccio e innestare la sicurezza di trasporto (36). Trasportare la sega per la maniglia di trasporto (4). Rimuovere la batteria.

MANUALE UTENTE GCM 18V-216 Professional BOSCH

it Istruzioni originali

GCM 18V-216

4

1 609 92A 4UN | (05.06.2019) Bosch Power Tools

Avvertenze di sicurezza

Avvertenze generali di sicurezza per elettroutensili

ATTENZIONE

Leggere tutte le avvertenze di pericolo, le istruzioni operative, le fi-

gure e le specifiche fornite in dotazione al presente elet-troutensile. Il mancato rispetto di tutte le istruzioni sottoelencate potrà comportare il pericolo di scosse elettriche, incendi e/o gravi lesioni.

Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura.

Il termine "elettroutensile" riportato nelle avvertenze fa riferimento ai dispositivi dotati di alimentazione elettrica (a filo) o a batteria (senza filo).

Sicurezza della postazione di lavoro

▶ Conservare l'area di lavoro pulita e ben illuminata. Zone disordinate o buie possono essere causa di incidenti.
Evitare di impiegare l'elettroutensile in ambienti soggetti al rischio di esplosioni nei quali siano presenti liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i gas.
Tenere lontani i bambini ed altre persone durante l'impiego dell'elettroutensile. Eventuali distrazioni potranno comportare la perdita del controllo sull'elettroutensile.

Sicurezza elettrica

La spina di allacciamento alla rete dell'elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare qualsivoglia modifica alla spina. Non utilizzare spine adattatrici con elettroutensili dotati di collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.

Evitare il contatto fisico con superfici collegate a terra, come tubi, radiatori, fornelli elettrici e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa.

- Custodire l'elettroutensile al riparo dalla pioggia o dall'umidità.. La penetrazione dell'acqua in un elettroutensile aumenta il rischio di una scossa elettrica.

Non usare il cavo per scopi diversi da quelli previsti. Non usare il cavo per trasportare o appendere l'elet-troutensile, né per estrarre la spina dalla presa di cor-rente. Non avvicinare il cavo a fonti di calore, olio, spigoli taglienti e parti della macchina in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d'insorgenza di scosse elettriche.

Se si utilizza l'elettroutensile all'aperto, impiegare un cavo di prolunga adatto per l'uso all'esterno. L'uso di un cavo di prolunga omologato per l'impiego all'esterno riduce il rischio d'insorgenza di scosse elettriche.

Qualora non fosse possibile evitare di utilizzare l'elet-troutensile in un ambiente umido, usare un interrutto-re di protezione dalle correnti di guasto (RCD). L'uso di un interruttore di sicurezza riduce il rischio di una scos-sa elettrica.

Sicurezza delle persone

▶ Quando si utilizza un elettroutensile è importante re-stare vigili, concentrarsi su ciò che si sta facendo ed operare con giudizio. Non utilizzare l'elettroutensile in caso di stanchezza o sotto l'effetto di droghe, alcool o medicinali. Un attimo di distrazione durante l'uso dell'elettroutensile può essere causa di gravi incidenti.

Utilizzare gli appositi dispositivi di protezione individuali. Indossare sempre gli occhiali protettivi. L'im-piego, in condizioni appropriate, di dispositivi di protezione quali maschera antipolvere, scarpe antinfortunistiche

antiscivolo, elmetto di protezione, protezioni acustiche, riduce il rischio di infortuni.

Evitare l'accensione involontaria dell'elettroutensile. Prima di collegare l'elettroutensile all'alimentazione di corrente e/o alla batteria, prima di prenderlo o trasportarlo, assicurarsi che sia spento. Tenendo il dito sopra l'interruttore mentre si trasporta l'elettroutensile oppure collegandolo all'alimentazione di corrente con l'interruttore inserito, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti.
Prima di accendere l'elettroutensile togliere qualsiasi attrezzo di regolazione o chiave utilizzata. Un accessorio oppure una chiave che si trovi in una parte rotante della macchina può provocare seri incidenti.
Evitare di assumere posture anomale. Mantenere appoggio ed equilibrio adeguati in ogni situazione. In questo modo è possibile controllare meglio l'elettroutensile in caso di situazioni inaspettate.
Indossare indumenti adeguati. Non indossare vestiti larghi, né gioielli. Tenere capelli e vestiti lontani da parti in movimento. Vestiti larghi, gioielli o capelli lunghi potranno impigliarsi in parti in movimento.
Se l'utensile è dotato di un apposito attacco per dispositivi di aspirazione e raccolta polvere, accertarsi che gli stessi siano collegati ed utilizzati in modo conforme. L'utilizzo di un'aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere.
Evitare che la confidenza derivante da un frequente uso degli utensili si trasformi in superficialità e venga-no trascurate le principali norme di sicurezza. Una mancanza di attenzione può causare gravi lesioni in una frazione di secondo.

Trattamento accurato ed uso corretto degli elettroutensili

Non sottoporre l'elettroutensile a sovraccarico. Utilizzare l'elettroutensile adeguato per l'applicazione specifica. Con un elettroutensile adatto si lavora in modo migliore e più sicuro nell'ambito della sua potenza di prestazione.
Non utilizzare l'elettroutensile qualora l'interruttore non consenta un'accensione/uno spegnimento corretti. Un elettroutensile con l'interruttore rotto è pericoloso e deve essere aggiustato.
Prima di eseguire eventuali regolazioni, sostituire accessori o riporre la macchina al termine del lavoro, estrarre sempre la spina dalla presa di corrente e/o togliere la batteria, se rimovibile. Tale precauzione eviterà che l'elettroutensile possa essere messo in funzione involontariamente.
Riporre gli elettroutensili fuori della portata dei bambini durante i periodi di inutilizzo e non consentire l'uso degli utensili stessi a persone inesperte o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono macchine pericolose quando vengono utilizzati da persone non dotate di sufficiente esperienza.

Eseguire la manutenzione degli elettroutensili e relativi accessori. Verificare la presenza di un eventuale disallineamento o inceppamento delle parti mobili, la rottura di componenti o qualsiasi altra condizione che possa pregiudicare il corretto funzionamento dell'elettroutensile stesso. Se danneggiato, l'elettroutensile dovrà essere riparato prima dell'uso. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata effettuata poco accuratamente.
Mantenere gli utensili da taglio affilati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s'inceppano meno frequentemente e sono più facili da condurre.
Utilizzare sempre l'elettroutensile, gli accessori e gli utensili specifici ecc. in conformità alle presenti istruzioni, tenendo conto delle condizioni di lavoro e delle operazioni da eseguire. L'impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo.
Mantenere impugnature e superfici di presa asciutte, pulite e prive di olio e grasso. Impugnature e superfici di presa scivolose non consentono di manipolare e controllare l'utensile in caso di situazioni inaspettate.

Trattamento ed utilizzo appropriato di utensili dotati di batterie ricaricabili

Per ricaricare la batteria utilizzare solo il dispositivo di carica consigliato dal produttore. Per un dispositivo di carica previsto per un determinato tipo di batteria sussiste pericolo di incendio se viene utilizzato con un tipo diverso di batteria ricaricabile.
Utilizzare gli elettroutensili solo con le batterie esplicitamente previste. L'uso di batterie ricaricabili di tipo diverso potrà dare insorgenza a lesioni e comportare il rischio d'incendi.
Durante i periodi di inutilizzo, conservare la batteria lontano da oggetti metallici quali fermagli, monete, chiavi, chiodi, viti ed altri piccoli oggetti metallici che potrebbero creare una connessione tra i terminali. Un eventuale corto circuito tra i contatti dell'accumulatore potrà dare origine a bruciature o ad incendi.
In caso di condizioni d'uso non conformi, si può verificare la fuoriuscita di liquido dalla batteria. Evitare il contatto. In caso di contatto accidentale, risciacquare con acqua. Qualora il liquido venisse in contatto con gli occhi, richiedere inoltre assistenza medica. Il liquido fuoriuscito dalla batteria ricaricabile potrà causare irritazioni cutanee o ustioni.
Non utilizzare una batteria, né un utensile danneggiati o modificati. Batterie danneggiate o modificate possono comportare problemi non prevedibili, causando incendi, esplosioni e possibili lesioni.
▶ Non esporre una batteria o un elettroutensile al fuoco o a temperature eccessive. L'esposizione al fuoco o a temperature superiori a 130 °C può causare esplosioni.
▶ Seguire tutte le istruzioni di carica e non ricaricare la batteria o l'elettroutensile fuori dal campo di tempera-

82 | Italiano

tura indicato nelle istruzioni stesse. Una carica non corretta, o fuori dal campo di temperatura indicato, può comportare danni alla batteria ed aumentare il pericolo di incendio.

Assistenza

▶ Fare riparare l'elettroutensile da personale specializzato ed utilizzando solo parti di ricambio identiche. In tale maniera potrà essere salvaguardata la sicurezza dell'elettroutensile.
▶ Non eseguire mai la manutenzione di batterie danneggiate. La manutenzione di batterie ricaricabili andrà effettuata esclusivamente dal produttore o da fornitori di servizi appositamente autorizzati.

Avvertenze di sicurezza per troncatrici

Le troncatrici sono progettate per tagliare il legno o materiali simili e non possono essere utilizzate con dischi abrasivi da taglio per materiali ferrosi, quali barre, tondini, perni ecc. La polvere causata dagli abrasivi può causare l'inceppamento di parti mobili, quali la cuffia di protezione inferiore. Le scintille prodotte dal taglio con gli abrasivi possono bruciare la cuffia di protezione inferiore, l'inserto di taglio e altre parti in plastica.
Ogniqualvolta possibile, utilizzare morsetti per sostenere il pezzo in lavorazione. Qualora si sostenga il pezzo in lavorazione con la mano, essa andrà sempre mantenuta ad almeno 100 mm di distanza da entrambi i lati della lama. Non utilizzare la troncatrice per tagliare pezzi troppo piccoli per essere fissati saldamente mediante i morsetti o per essere trattenuti con le mani. Se si tiene la mano troppo vicina alla lama della troncatrice, aumenta il rischio di lesioni derivanti dal possibile contatto con la lama stessa.
Il pezzo in lavorazione dovrà essere stabile e fissato mediante morsetti, oppure andrà trattenuto sia contro la guida di battuta, sia contro il banco. Non far avanzare il pezzo in lavorazione contro la lama, né eseguire in alcun caso tagli a mano libera. Pezzi in lavorazione fuori controllo o in movimento possono essere proiettati a velocità elevate, causando possibili lesioni.
Spingere la troncatrice attraverso il pezzo in lavorazione. Non estrarre la troncatrice attraverso il pezzo in lavorazione. Per eseguire un taglio, sollevare la testa della troncatrice e collocarla sopra il pezzo in lavorazione senza tagliarlo, avviare il motore, premere la testa della troncatrice verso il basso spingendola attraverso il pezzo in lavorazione. Se si esegue un taglio in trazione, vi è rischio che, sussiste la possibilità che la lama risalga improvvisamente dall'intaglio e che il gruppo lama venga proiettato verso l'utilizzatore.
▶ Non far passare in alcun caso la mano sopra la linea di taglio prestabilita, né davanti, né dietro alla lama della troncatrice. È estremamente pericoloso sostenere il pezzo in lavorazione a mani incrociate, ossia tenendo il pezzo in lavorazione alla destra della lama con la mano sinistra o viceversa.

Fino a quando la lama è in rotazione, non avvicinare la mano dietro alla guida di battuta a meno di 100 mm da entrambi i lati della lama, che sia per rimuovere eventuali frammenti di legno o per qualsiasi altro motivo. La vicinanza della lama in rotazione alla mano potrebbe non essere evidente e ne potrebbero derivare lesioni di grave entità.
Esaminare il pezzo in lavorazione prima di procedere al taglio. Se il pezzo in lavorazione è incurvato o deformato, occorrerà fissarlo tenendo la superficie incurvata esterna verso la guida di battuta. Accertarsi sempre che non vi sia spazio fra pezzo in lavorazione, guida di battuta e banco lungo la linea di taglio. Pezzi in lavorazione piegati o deformati possono torcersi o spostarsi, causando un potenziale inceppamento della lama della troncatrice durante l'esecuzione del taglio. All'interno del pezzo in lavorazione non devono essere presenti chiodi né altri oggetti estranei.
Non utilizzare la troncatrice prima che il banco sia stato sgomberato da tutti gli attrezzi, eventuali residui di legno ecc., ad eccezione del pezzo in lavorazione. Qualora piccoli residui o frammenti liberi di legno o altri oggetti dovessero venire a contatto con la lama in rotazione, verrebbero proiettati a velocità elevata.
Tagliare solamente un pezzo per volta. Più pezzi in lavorazione impilati l'uno sull'altro non possono essere fissati né sostenuti adeguatamente e potrebbero provocare l'inceppamento della lama o dell'alberino durante le operazioni di taglio.
▶ Prima di utilizzare la troncatrice, accertarsi che sia montata o posizionata su una superficie di lavoro piana e stabile. Una superficie di lavoro piana e stabile riduce il rischio di possibile instabilità per la troncatrice.
Pianificare il lavoro. Quando si modifica l'inclinazione dei listelli di battuta o l'angolo della troncatrice, accertarsi che la guida di battuta regolabile sia impostata in modo da sostenere il pezzo in lavorazione e che non interferisca con la lama o il sistema di protezione. Senza mettere in funzione l'utensile e senza pezzi in lavorazione sul banco, spostare la lama della troncatrice in modo da simulare un taglio completo, per assicurarsi che non vi siano interferenze, né rischi di tagliare la guida di battuta.
Predisporre adeguati supporti, quali ad esempio pro-lunghe del banco, cavalletti ecc., qualora il pezzo in lavorazione sia più largo o più lungo rispetto al piano del banco. Pezzi più lunghi o più larghi del banco della tron-catrice possono ribaltarsi, qualora non vengano sostenuti adeguatamente. Se il pezzo tagliato o il pezzo in lavorazione si ribaltano, possono causare il sollevamento della cuffia di protezione inferiore oppure possono essere proiet-tati dalla lontano lama in rotazione.
Non avvalersi dell'aiuto di un'altra persona in sostituzione di una prolunga del banco da lavoro o in qualità di supporto aggiuntivo. Un supporto instabile per il pezzo in lavorazione può causare l'inceppamento della lama oppure lo spostamento del pezzo durante le operazioni di

taglio, trascinando l'utilizzatore e il suo aiutante verso la lama in rotazione.

Il pezzo tagliato non andrà in alcun caso spinto o premuto contro la lama della troncatrice in rotazione. Qualora si utilizzino dispositivi d'arresto per la lunghezza, il pezzo tagliato potrebbe restare bloccato contro la lama ed essere proiettato verso l'esterno.

Utilizzare sempre un morsetto o un attrezzo di fissaggio idoneo a trattenere adeguatamente materiali di forma tonda, quali tondini o tubi. I tondini tendono a rotolare durante il taglio, facendo si che la lama "morda", trascinando verso la lama il pezzo in lavorazione e la mano dell'utilizzatore.

▶ Lasciare che la lama raggiunga la velocità massima, prima di metterla a contatto con il pezzo in lavorazione. Ciò ridurrà il rischio che il pezzo venga proiettato verso l'esterno.

Se il pezzo in lavorazione o la lama restano inceppati, spegnere la troncatrice. Attendere che tutte le parti in movimento si arrestino e scollegare la spina dall'alimentazione di rete e/o rimuovere la batteria. Procedere quindi a liberare il materiale inceppato. Se si proseguisse il taglio con un pezzo inceppato, potrebbero verificarsi perdite di controllo o danni alla troncatrice.

▶ Terminata l'operazione di taglio, rilasciare l'interruttore, mantenere abbassata la testa della troncatrice ed attendere che la lama si arresti, prima di rimuovere il pezzo tagliato. Avvicinare la mano alla lama ancora in rotazione per inerzia è pericoloso.

Trattenere l'impugnatura saldamente, qualora si esegua un taglio incompleto o si rilasci l'interruttore prima che la testa della troncatrice sia in posizione completamente abbassata. A causa dell'azione frenante della troncatrice, la testa della troncatrice potrebbe venire improvvisamente trascinata verso il basso, con conseguente rischio di lesioni.

Mantenere pulita la postazione di lavoro. Le miscele di materiali sono particolarmente pericolose. Le polveri di metalli leggeri possono incendiarsi o esplodere.

Non utilizzare lame smussate, incrinate, deformate oppure danneggiate. Lame per seghe non più affiliate oppure deformate implicano un maggiore attrito nella fessura di taglio aumentando il pericolo di blocchi e di contraccolpi.

▶ Non utilizzare lame in acciaio rapido altolegato (acciaio HSS). Le lame di questo tipo possono rompersi facilmente.

▶ Utilizzare sempre lame con foro per il mandrino di forma e dimensioni corrette (forma quadrangolare o circolare. L'utilizzo di lame non coincidenti con il fissaggio della sega comporterebbe un funzionamento scentrato, con conseguente perdita di controllo.

Non rimuovere in alcun caso residui di taglio, trucioli di legno o simili dalla zona di taglio quando l'elettroutensile è in funzione. Innanzitutto, portare sempre il braccio dell'utensile in posizione di riposo, dopodiché spegnere l'elettroutensile.

▶ Terminato il lavoro, non afferrare la lama prima che si sia raffreddata. Durante il lavoro, la lama raggiunge temperature molto elevate.

▶ Non rendere in alcun caso illeggibili le targhette di pericolo applicate all'elettroutensile.

In caso di danni o di utilizzo improprio della batteria, vi è rischio di fuoriuscita di vapori. La batteria può incendiarsi o esplodere. Far entrare aria fresca nell'ambiente e contattare un medico in caso di malessere. I vapori possono irritare le vie respiratorie.

▶ Non aprire la batteria. Vi è rischio di cortocircuito.

Qualora si utilizzino oggetti appuntiti, come ad es. chiodi o cacciaviti, oppure se si esercita forza dall'esterno, la batteria potrebbe danneggiarsi. Potrebbe verificarsi un cortocircuito interno e la batteria potrebbe incendiarsi, emettere fumo, esplodere o surriscaldarsi.

Utilizzare la batteria solo per prodotti del produttore. Soltanto in questo modo la batteria verrà protetta da pericolosi sovraccarichi.

Proteggere la batteria dal calore, ad esempio anche da irradiazione solare continua, fuoco, sporcizia, acqua ed umidità. Sussiste il pericolo di esplosioni e cortocircuito.

L'elettroutensile viene fornito corredato da una targhetta di pericolo (vedere tabella "Simboli e relativo significato").

Non dirigere mai il raggio laser verso persone oppure animali e non guardare il raggio laser né diretto, né riflesso. Il raggio laser potrebbe abbagliare le persone, provocare inci-

denti o danneggiare gli occhi.

Non indirizzare il raggio laser verso persone che osservano attraverso un binocolo o strumenti simili.. Ciò può danneggiare i loro occhi.

Se un raggio laser dovesse colpire un occhio, chiudere subito gli occhi e distogliere immediatamente la testa dal raggio.

Non sostituire il laser integrato con un laser di un altro tipo. Un laser che non sia perfettamente adattato a questo elettroutensile può essere fonte di seri pericoli per le persone.

▶ Non apportare alcuna modifica al dispositivo laser.

Non utilizzare gli occhiali per raggio laser come occhiali di protezione. Gli occhiali per raggio laser servono per un migliore riconoscimento del raggio stesso; tuttavia non forniscono alcuna protezione contro la radiazione laser.

Non utilizzare gli occhiali per raggio laser come occhiali da sole oppure nel traffico. Gli occhiali per raggio laser non offrono una protezione UV completa e riducono la percezione dei colori.

Non utilizzare strumenti ottici come il binocolo, ecc., per osservare la fonte di irraggiamento. Ciò può danneggiare gli occhi.

84 | Italiano

Prudenza – Qualora vengano utilizzati dispositivi di comando o regolazione diversi da quelli qui indicati o vengano eseguite procedure diverse, sussiste la possibilità di una pericolosa esposizione alle radiazioni.

Simboli

I seguenti simboli possono essere molto importanti per l'utilizzo dell'elettroutensile in dotazione. È importante imprimersi bene nella mente i simboli ed il rispettivo significato. Un'interpretazione corretta dei simboli contribuisce ad utilizzare meglio ed in modo più sicuro l'elettroutensile.

Simboli e relativi significati

Radiazione laser Non osservare direttamente con otti- che telescopiche Laser di classe 1M

Non avvicinare le mani alla zona di taglio quando l'elettroutensile è in funzione. In caso di contatto con la lama, vi è rischio di lesioni.

Indossare una mascherina antipolvere.

Indossare occhiali protettivi.

Indossare protezioni acustiche. L'effetto del rumore può provocare la perdita dell'udito.

Area di pericolo! Mantenere il più distanti possibile da tale zona le mani, le dita e le braccia.

Per eseguire angoli obliqui verticali la guida regolabile deve essere tirata verso l'esterno.

3 601 M41 000, 3 601 M41 040:

Tenere in considerazione le dimensioni della lama. Il diametro del foro dovrà corrispondere senza gioco con l'alberino portautensile. Se è necessario utilizzare riduzioni, accertarsi che le dimensioni della riduzione siano adatte allo spessore del corpo lama, al diametro del foro della lama e al diametro dell'alberino portautensile. Utilizzare, laddove possibile, le riduzioni fornite in dotazione con la lama. Il Diametro lama dovrà corrispondere al dato riportato sul simbolo.

Simboli e relativi significati

Indica il senso di rotazione del perno SDS per il fissaggio della lama (in senso antiorario) e per la sua rimozione (in senso orario).

Descrizione del prodotto e dei servizi forniti

Leggere tutte le avvertenze e disposizioni di sicurezza. La mancata osservanza delle avvertenze e disposizioni di sicurezza può causare folgorazioni, incendi e/o lesioni di grave entità.

Si prega di osservare le immagini nella prima parte delle istruzioni per l'uso.

Utilizzo conforme

L'elettroutensile è idoneo per essere utilizzato come apparecchio fisso per tagli longitudinali e trasversali nel legno duro e legno dolce nonché in pannelli di masonite e cartoni di fibra seguendo una linea diritta del taglio. È possibile inoltre eseguire tagli obliqui orizzontali da -47^ a +47^ , nonché tagli obliqui verticali da 0^ a +45^ .

Utilizzando lame adatte è possibile il taglio di profili di alluminio e plastica.

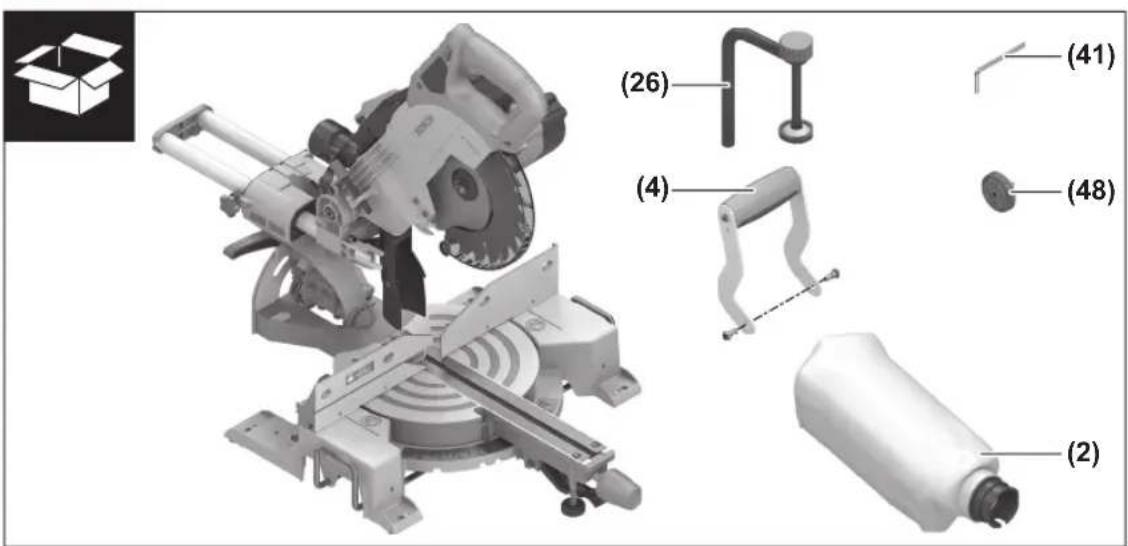

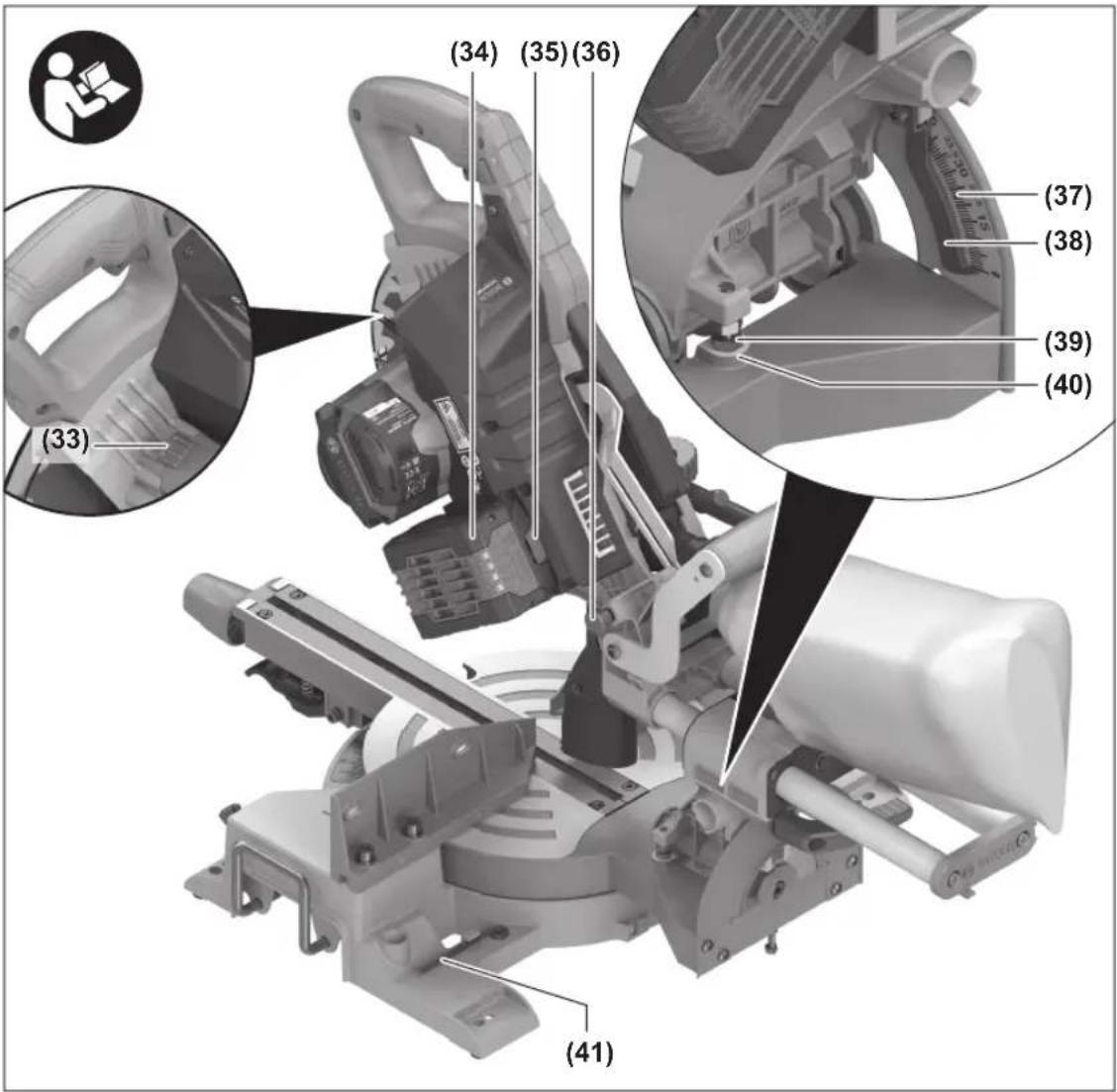

Componenti illustrati

La numerazione dei componenti illustrati si riferisce all'illustrazione dell'elettroutensile che si trova sulla pagina con la rappresentazione grafica.

(1) Dispositivo di trazione
(2) Sacchetto raccoglipolvere ^A)
(3) Espulsione trucioli
(4) Impugnatura per il trasporto
(5) Vite di regolazione della battuta di profondità
(6) Calotta di protezione laser
(7) Pulsante di sicurezza dell'interruttore di avvio/arresto

(8) Interruttore di avvio/arresto

(9) Impugnatura

(10) Cuffia di protezione

(11) Cuffia di protezione oscillante

(12) Rullo di scorrimento

(13) Guida di battuta

(14) Prolunga per banco sega

(15) Vite di fissaggio della prolunga del banco per tagliare

(16) Fori di montaggio

(17) Banco sega

(18) Piano d'appoggio

(19) Pomello di fissaggio per angolo obliquo a scelta (orizzontale)

Italiano | 85

(20)	Levetta di regolazione preliminare angolo obliquo (orizzontale)	(39)	Vite di arresto per angolo obliquo a 0° (verticale)
(21)	Protezione antiribaltamento	(40)	Battuta per angolo obliquo standard a 0° (vertica-le)
(22)	Indicatore di angolo obliquo (orizzontale)	(41)	Chiave a brugola (5 mm)
(23)	Tacche per angoli obliqui standard (orizzontali)	(42)	Indicatore del livello di carica della batteria
(24)	Scala per angoli obliqui (orizzontale)	(43)	Tasto indicatore del livello di carica della batteria
(25)	Guida di battuta regolabile	(44)	Vite a brugola per fissaggio della lama
(26)	Morsetto a vite	(45)	Flangia di serraggio
(27)	Protezione contro i trucioli	(46)	Lama
(28)	Battuta per angolo obliquo standard a 45° (vertica-le)	(47)	Flangia di serraggio interna
(29)	Vite di arresto per angolo obliquo a 45° (verticale)	(48)	Perno SDS
(30)	Asta di profondità	(49)	Vite di bloccaggio della guida di battuta regolabile
(31)	Leva di blocco per angoli obliqui variabili (vertica-le)	(50)	Asta filettata
(32)	Vite di fissaggio del dispositivo di trazione	(51)	Fori per morsetto a vite
(33)	Bloccaggio dell'alberino	(52)	Uscita del raggio laser
(34)	Batteria	(53)	Viti per piano d'appoggio
(35)	Tasto di sbloccaggio della batteria	(54)	Vite di regolazione per posizionamento del raggio laser (parallelismo)
(36)	Dispositivo di sicurezza per il trasporto	(55)	Vite dell'indicatore di angolo (verticale)
(37)	Scala graduata per angolo obliquo (verticale)	(56)	Vite dell'indicatore di angolo (orizzontale)
(38)	Indicatore di angolo obliquo (verticale)	A) L'accessorio illustrato oppure descritto non è compreso nel volume di fornitura standard. L'accessorio completo è con- tenuto nel nostro programma accessori.

Dati tecnici

Troncatrice radiale GCM 18V-216 GCM 18V-216
Codice articolo	3 601 M41 0.. 3 601 M41 0B0
Numero di giri a vuoto min	-1	4600 4600
Tipo di laser nm 650 650
	mW < 0,39 < 0,39
Classe laser 1M 1M
Divergenza linea laser mrad (angolo giro) 1,0 1,0
Peso secondo EPTA-Procedure 01:2014	kg 15,1–16,1	^A) 15,1–16,1^A)
Temperatura ambiente consentita
– in fase di ricarica °C 0 ... + 45 0 ... + 45
– durante il funzionamento ^B) e in caso di magazzinaggio	°C –20 ... + 50 –20 ... + 50
Batterie consigliate	ProCORE18V...GBA 18V...GBA 18V... W	ProCORE18V...GBA 18V...GBA 18V... W
Caricabatterie consigliati	AL 18..AL 36..GAL 18V-...GAL 18..GAX 18V-30GAL 3680	AL 18..AL 36..GAL 18V-...GAL 18..GAX 18V-30GAL 3680
Caricabatterie consigliati per batterie a induzione	GAL 18.. W	GAL 18.. W
Dimensioni delle lame idonee

86 | Italiano

Troncatrice radiale GCM 18V-216 GCM 18V-216

Diametro lama mm 216 216

Spessore del corpo lama mm 1,2-1,8 1,2-1,8

Diametro foro mm 30 25,4

A) in funzione della batteria utilizzata

B) prestazioni ridotte in caso di temperature <0 °C

Dimensioni ammesse del pezzo in lavorazione (vedi «Dimensioni ammesse del pezzo in lavorazione», Pagina 90)

Informazioni sulla rumorosità

Valori di emissione acustica rilevati conformemente a EN 62841-3-9.

Il livello di rumorosità A dell'elettroutensile è tipicamente di: livello di pressione acustica 95 dB(A); livello di potenza sonora 104 dB(A). Grado d'incertezza K = 3 dB.

Indossare protezioni acustiche.

Il livello di emissione acustica indicato nelle presenti istruzioni è stato rilevato in conformità ad una procedura di misurazione standardizzata e può essere utilizzato per eseguire un confronto tra gli elettroutensili. La stessa procedura è idonea anche per una valutazione temporanea dell'emissione acustica.

Il livello di emissione acustica indicato è riferito agli impieghi principali dell'elettroutensile. Qualora l'elettroutensile venisse utilizzato tuttavia per altre applicazioni, con accessori differenti oppure con manutenzione insufficiente, il livello di emissione acustica potrebbe variare. Ciò potrebbe aumentare sensibilmente l'emissione acustica per l'intero periodo di funzionamento.

Per una valutazione precisa dell'emissione acustica bisogne-rebbe considerare anche i tempi in cui l'utensile è spento oppure è acceso ma non viene effettivamente utilizzato. Ciò potrebbe ridurre sensibilmente l'emissione acustica per l'intero periodo di funzionamento.

Montaggio

▶ Prima di qualsiasi intervento sull'elettroutensile (ad es. interventi di manutenzione, sostituzione dell'accessorio ecc.), prelevare la batteria, anche nel caso in cui occorra trasportarlo o conservarlo. In caso di azionamento accidentale dell'interruttore di avvio/arresto sussiste pericolo di lesioni.

Volume di fornitura

Consultare al riguardo l'illustrazione della dotazione, all'inizio delle istruzioni per l'uso.

Prima di mettere in funzione l'elettroutensile per la prima volta, accertarsi che siano effettivamente presenti tutte le parti riportate di seguito:

• Troncatrice radiale con lama montata
• Sacchetto raccoglipolvere (2)

• Impugnatura di trasporto (4), 2 viti per il montaggio

• Perno SDS (48)

• Morsetto a vite (26)
• Chiave a brugola (41)

Avvertenza: Verificare che l'elettroutensile non presenti danni.

Prima di ogni utilizzo dell'elettroutensile, esaminare accuratamente i dispositivi di protezione o eventuali parti lievemente danneggiate, per accertarsi che funzionino correttamente. Verificare che le parti mobili funzionino perfettamente e che non si blocchino ed accertarsi che non vi siano componenti danneggiati. Tutte le parti devono essere montate correttamente e secondo tutte le condizioni previste, per garantire un perfetto funzionamento.

In caso di dispositivi di protezione e parti danneggiati si deve provvedere a far eseguire una riparazione oppure una sostituzione degli stessi rivolgendosi ad un'officina specializzata munita di debita autorizzazione.

Ricarica della batteria

Utilizzare esclusivamente i caricabatterie indicati nei dati tecnici. Soltanto questi caricabatterie sono adatti alle batterie al litio utilizzate nell'elettroutensile.

Avvertenza: La batteria viene fornita solo parzialmente carica. Per garantire l'intera potenza della batteria, prima dell'impiego iniziale, ricaricare completamente la batteria nell'apposito caricabatteria.

La batteria al litio può essere ricaricata in qualsiasi momento senza ridurne la durata. Un'interruzione dell'operazione di ricarica non danneggia la batteria.

La batteria al litio è protetta contro lo scaricamento completo dal sistema «Electronic Cell Protection (ECP)». In caso di batteria scarica l'elettroutensile si spegne attraverso un interruttore automatico: l'accessorio non si muove più.

Dopo lo spegnimento automatico dell'elettroutensile, non premere ulteriormente l'interruttore di avvio/arresto. La batteria potrebbe subire danni.

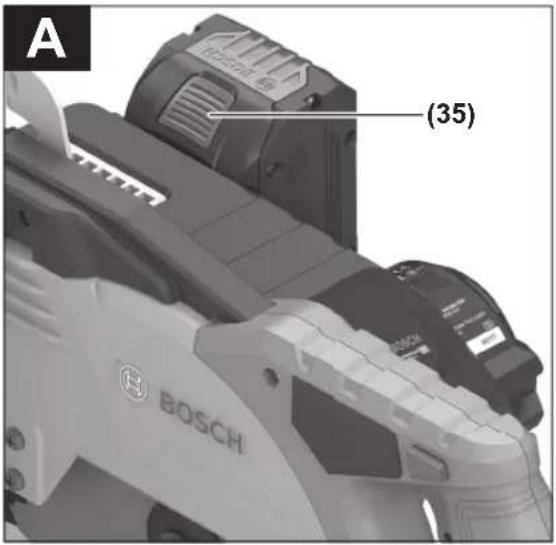

Rimozione della batteria (vedere fig. A)

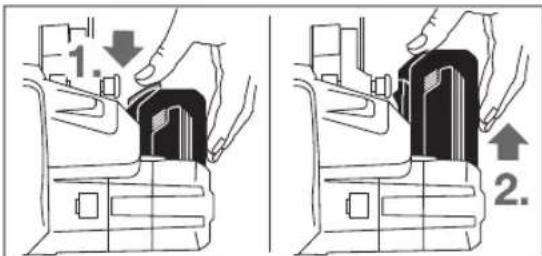

La batteria (34) è dotata di due livelli di bloccaggio, preposti ad impedire che la batteria stessa cada all'esterno, qualora il tasto di sbloccaggio batteria (35) venga premuto accidentalmente. Fintanto che la batteria ricaricabile è inserita nell'elettroutensile, la stessa è tenuta in posizione tramite una molla.

Per rimuovere la batteria (34), premere il tasto di sbloccaggio (35) ed estrarre in avanti la batteria dall'elettroutensile.

Durante questa operazione, non esercitare forza.

Indicatore del livello di carica della batteria (vedere fig. B)

Per motivi di sicurezza è possibile verificare il livello di carica esclusivamente ad elettroutensile fermo.

Tipo di batteria GBA 18V...

I tre appositi LED verdi (42) indicano il livello di carica della batteria (34). Premere il tasto (43) per visualizzare il livello di carica. Questo è possibile anche quando la batteria è stata rimossa.

LED Autonomia

Luce fissa, 3 LED verdi 60 - 100 %

Luce fissa, 2 LED verdi 30 - 60 %

Luce fissa, 1 LED verde 5 - 30 %

Luce lampeggiante, 3 LED verde 0 - 5 %

Se, premuto il tasto (43), non si accenderà alcun LED, significa che la batteria è difettosa e andrà sostituita.

Tipo di batteria ProCORE 18V...

I cinque LED verdi dell'indicatore del livello di carica della batteria (42) indicano il livello di carica della batteria (34). Premere il tasto (43) per visualizzare il livello di carica. Questo è possibile anche quando la batteria è stata rimossa.

LED Autonomia

Luce fissa, 5 LED verdi 80 - 100 %

Luce fissa, 4 LED verdi 60 - 80 %

Luce fissa, 3 LED verdi 40 - 60 %

Luce fissa, 2 LED verdi 20 - 40 %

Luce fissa, 1 LED verde 5 - 20 %

Luce lampeggiante, 1 LED verde 0 - 5 %

Se, premuto il tasto (43), non si accenderà alcun LED, significa che la batteria è difettosa e andrà sostituita.

Montaggio dell'impugnatura di trasporto (vedere fig. C)

- Avvitare l'impugnatura di trasporto (4) con le viti a disposizione nei fori filettati previsti allo scopo.

Montaggio stazionario oppure flessibile

▶ Per poter garantire una maneggevolezza sicura, prima dell'utilizzo, l'elettroutensile deve essere montato su

una superficie di lavoro piana e resistente (ad es. ban- co di lavoro).

Montaggio su una superficie di lavoro (vedi figura D1)

- Utilizzando un raccordo a vite idoneo, fissare l'elettroutensile sulla superficie di lavoro. Utilizzare gli appositi fori (16).

Montaggio su di un banco portatroncatrice Bosch

I banchi portatroncatrice GTA della Bosch offrono all'elet-troutensile un bloccaggio su ogni fondo grazie ai piedini regolabili in altezza. I supporti per il pezzo in lavorazione dei banchi portatroncatrice hanno la funzione di supportare pezzi in lavorazione lunghi.

Leggere tutte le avvertenze di pericolo e tutte le istruzioni accluse al banco portatroncatrice. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o lesioni gravi.
Prima di applicarvi l'elettroutensile, montare correttamente il banco da lavoro. Un montaggio corretto è indispensabile per impedire il rischio di un crollo.
- Montare l'elettroutensile sul banco portatroncatrice in posizione di trasporto.

Installazione flessibile (sconsigliata) (vedere Fig. D2)

Qualora, in casi eccezionali, non dovesse essere possibile montare l'elettroutensile su una superficie di lavoro piana e stabile, sarà possibile sistemarlo temporaneamente utilizzando una protezione antiribaltamento.

Senza la protezione antiribaltamento, l'elettroutensile non sarà in posizione sicura e potrà ribaltarsi, soprattutto in caso di tagli obliqui alla massima inclinazione, orizzontali e/o verticali.

- Avvitare o svitare la protezione antiribaltamento (21) sino a posizionare l'elettroutensile in rettilineo sulla superficie di lavoro.

Aspirazione polvere/aspirazione trucioli

Polveri e materiali come vernici contenenti piombo, alcuni tipi di legname, minerali e metalli possono essere dannosi per la salute. Il contatto oppure l'inalazione delle polveri possono causare reazioni allergiche e/o malattie delle vie respiratorie dell'operatore oppure delle persone che si trovano nelle vicinanze.

Determinate polveri come polvere da legname di faggio o di quercia sono considerate cancerogene, in modo particolare insieme ad additivi per il trattamento del legname (cromato, protezione per legno). Materiale contenente amianto deve essere lavorato esclusivamente da personale specializzato.

- Utilizzare possibilmente un'aspirazione polvere adatta per il materiale.

- Provvedere ad una buona aerazione del posto di lavoro.

- Si consiglia di portare una mascherina protettiva con classe di filtraggio P2.

Osservare le norme in vigore nel vostro Paese per i materiali da lavorare.

88 | Italiano

▶ Evitare accumuli di polvere nella postazione di lavoro. Le polveri si possono incendiare facilmente.

L'aspirazione polvere/aspirazione trucioli può venire bloccata da polvere, trucioli oppure da pezzetti rotti del pezzo in lavorazione.

• Spegnere l'elettroutensile ed estrarre la batteria.
• Attendere che la lama si sia completamente arrestata.
• Individuare la causa del bloccaggio ed eliminarla.

Aspirazione propria (vedere fig. E)

Per una semplice raccolta dei trucioli utilizzare il sacchetto raccoglipolvere fornito in dotazione (2).

Dopo ogni impiego controllare e pulire il sacchetto per la polvere.
▶ Per evitare pericolo di incendio, rimuovere il sacchetto per la polvere durante il taglio di alluminio.

- Inserire il sacchetto raccoglipolvere (2) sull'espulsione dei trucioli (3).

Durante l'operazione di taglio, il sacchetto raccoglipolvere non dovrà in alcun caso entrare in contatto con parti mobili della macchina.

Svuotare sempre in tempo il sacchetto per la polvere.

Sistema di aspirazione esterno

Per eseguire l'aspirazione, all'espulsione trucioli (3) si potrà anche collegare un tubo flessibile per aspiratore (∅ 35 mm).

- Innestare saldamente il tubo flessibile dell'aspiratore polvere sull'espulsione trucioli (3).

L'aspirapolvere deve essere adatto per il materiale da lavorare.

Utilizzare un aspiratore speciale, qualora occorra aspirare polveri particolarmente nocive per la salute, cancerogene o asciutte.

Sostituzione della lama

▶ Prima di qualsiasi intervento sull'elettroutensile (ad es. interventi di manutenzione, sostituzione dell'accessorio ecc.), prelevare la batteria, anche nel caso in cui occorra trasportarlo o conservarlo. In caso di azionamento accidentale dell'interruttore di avvio/arresto sussiste pericolo di lesioni.
Durante il montaggio della lama, indossare guanti protettivi. In caso di contatto con la lama, vi è pericolo di lesioni.

Utilizzare esclusivamente lame la cui velocità massima am- messa sia maggiore di quella del funzionamento a vuoto dell'elettroutensile in dotazione.

Utilizzare esclusivamente lame che corrispondono ai dati caratteristici indicati nelle presenti istruzioni d'uso, omologate secondo la norma EN 847-1 e munite della rispettivo contrassegno.

Utilizzare esclusivamente lame consigliate dal produttore del presente elettroutensile e che siano adatte per il materiale che si desidera lavorare. Ciò impedirà che i denti della lama si surriscaldino durante il taglio.

Montaggio con vite a brugola (vedere Figg. F1-F4)

Per smontare la lama:

• Portare l'elettroutensile in posizione di lavoro.
• Ruotare la vite a brugola (44) con l'apposita chiave (5 mm) e spingere contemporaneamente il blocco dell'alberino (33) sino a farlo scattare in posizione.
• Mantenere premuto il blocco dell'alberino (33) e svitare la vite (44) in senso orario (filettatura sinistrorsa).
• Prelevare la flangia di serraggio (45).
• Ruotare la cuffia di protezione oscillante (11) all'indietro fino a battuta.
• Mantenere la cuffia di protezione oscillante in tale posizione e prelevare la lama (46).
• Condurre lentamente di nuovo verso il basso la cuffia di protezione oscillante.

Per montare la lama:

Se necessario, prima del montaggio pulire tutte le parti che devono essere montate.

• Ruotare all'indietro la cuffia di protezione oscillante (11). Mantenere la cuffia di protezione oscillante in tale posizione.
• Applicare la nuova lama sulla flangia di serraggio interna (47).

Durante il montaggio accertarsi che la direzione di taglio della dentatura (direzione della freccia sulla lama) corrisponda alla direzione della freccia sulla cuffia di protezione.

• Condurre lentamente di nuovo verso il basso la cuffia di protezione oscillante.
• Applicare la flangia di serraggio (45) e la vite a brugola (44). Spingere il blocco dell'alberino (33) sino a farlo scattare in posizione e serrare la vite in senso antiorario.

Montaggio con perno SDS (vedere Fig. G)

Per smontare la lama:

• Portare l'elettroutensile in posizione di lavoro.
• Mantenere premuto il blocco dell'alberino (33) e svitare il perno SDS (48) in senso orario (filettatura sinistrorsa).
• Prelevare la flangia di serraggio (45).
• Ruotare la cuffia di protezione oscillante (11) all'indietro fino a battuta.
• Mantenere la cuffia di protezione oscillante in tale posizione e prelevare la lama (46).
• Condurre lentamente di nuovo verso il basso la cuffia di protezione oscillante.

Per montare la lama:

Se necessario, prima del montaggio pulire tutte le parti che devono essere montate.

• Ruotare all'indietro la cuffia di protezione oscillante (11). Mantenere la cuffia di protezione oscillante in tale posizione.
• Applicare la nuova lama sulla flangia di serraggio interna (47).
  Durante il montaggio accertarsi che la direzione di taglio della dentatura (direzione della freccia sulla lama)

corrisponda alla direzione della freccia sulla cuffia di protezione.

• Condurre lentamente di nuovo verso il basso la cuffia di protezione oscillante.
• Applicare la flangia di serraggio (45) ed il perno SDS (48). Spingere il blocco dell'alberino (33) sino a farlo scattare in posizione e serrare il perno SDS in senso anti-orario.

Utilizzo

▶ Prima di qualsiasi intervento sull'elettroutensile (ad es. interventi di manutenzione, sostituzione dell'accessorio ecc.), prelevare la batteria, anche nel caso in cui occorra trasportarlo o conservarlo. In caso di azionamento accidentale dell'interruttore di avvio/arresto sussiste pericolo di lesioni.

Dispositivo di sicurezza per il trasporto (vedere Fig. H)

Il dispositivo di sicurezza per il trasporto (36) rende più pratico trasportare l'elettroutensile verso i vari punti d'impiego.

Sblocco dell'elettroutensile (posizione di lavoro)

• Spingere leggermente verso il basso il braccio dell'utensile, agendo sull'impugnatura (9), per ridurre il carico sul dispositivo di sicurezza per il trasporto (36).
• Estrarre completamente verso l'esterno il dispositivo di sicurezza per il trasporto (36).
• Spostare lentamente verso l'alto il braccio dell'utensile.

Bloccaggio dell'elettroutensile (posizione di trasporto)

• Allentare la vite di fermo (32), nel caso essa blocchi il dispositivo di trazione (1). Estrarre completamente in avanti il braccio dell'utensile e, per fissare il dispositivo di trazione, serrare nuovamente la vite di fermo.
• Ruotare completamente verso l'alto la vite di regolazione (5).
• Per bloccare il banco sega (17), serrare il pomello di fis- saggio (19).
• Orientare il braccio dell'utensile sull'impugnatura (9) verso il basso, fino a quando il dispositivo di sicurezza per il trasporto (36) si possa spingere completamente all'interno.

Il braccio dell'utensile è ora bloccato in modo sicuro per il trasporto.

Pianificazione operativa

Prolunga del banco sega (vedere fig. I)

Pezzi in lavorazione lunghi devono essere supportati all'estremità libera.

Il banco sega può essere esteso verso sinistra e verso destra, mediante apposite prolunghe (14).

• Allentare la vite di serraggio (15).
• Estrarre la prolunga per banco sega (14) verso l'esterno, sino alla lunghezza desiderata.

- Per fissare la prolunga del banco sega, stringere nuovamente la vite di serraggio (15).

Spostamento della guida di battuta (vedere fig. J)

Per eseguire tagli obliqui verticali occorrerà spostare la guida di battuta regolabile (25).

• Allentare la vite di bloccaggio (49).
• Estrarre completamente verso l'esterno la guida di battuta regolabile (25).

- Serrare nuovamente la vite di bloccaggio (49).

Eseguiti i tagli obliqui verticali, spingere nuovamente indietro la guida di battuta regolabile (25) (allentare la vite di bloccaggio (49); spingere la guida di battuta (25) completa-mente all'interno; serrare nuovamente la vite di bloccaggio).

Fissaggio del pezzo in lavorazione (vedere fig. K)

Per poter garantire un'ottimale sicurezza sul posto di lavoro, il pezzo in lavorazione deve sempre essere bloccato in posizione.

Non lavorare mai pezzi troppo piccoli per poter essere bloccati correttamente in posizione.

• Premere saldamente il pezzo in lavorazione contro le guide di battuta (13) e (25).
• Innestare il morsetto a vite in dotazione (26) in uno degli appositi fori (51).
• Adattare l'asta filettata (50) del morsetto a vite all'altezza del pezzo in lavorazione.
• Serrare saldamente l'asta filettata (50), per fissare il pezzo in lavorazione.

Regolazione degli angoli di inclinazione orizzontali e verticali

Per garantire tagli precisi, dopo un impiego intensivo dell'elettroutensile, verificarne le regolazioni base e, all'occorrenza, modificarle (vedere "Verifica ed effettuazione delle regolazioni base").

▶ Stringere sempre bene il pomello di fissaggio (19) prima di eseguire l'operazione di taglio. In caso contrario la lama può prendere angolature involontarie nel pezzo in lavorazione.

Regolazione degli angoli obliqui orizzontali (vedere fig. L)

L'angolo obliquo orizzontale si può regolare su un campo da 47° (sul lato sinistro) sino a 47° (sul lato destro).

• Allentare il pomello di fissaggio (19), qualora sia serrato.
• Tirare la leva (20) e ruotare il banco sega (17), fino a che l'indicatore dell'angolo (22) non indica l'angolo di inclinazione orizzontale desiderato.
• Serrare nuovamente il pomello di fissaggio (19).

Per regolare in modo rapido e preciso angoli di inclinazione orizzontali frequentemente utilizzati, sul banco sega sono presenti apposite tacche (23):

a sinistra a destra

0^

45^; 22,5^; 15^15^; 22,5^; 45^

90 | Italiano

• Allentare il pomello di fissaggio (19), qualora sia serrato.
• Estrarre la levetta (20) e ruotare il banco sega (17) verso sinistra o verso destra, sino alla tacca desiderata.
• Rilasciare la levetta. La levetta dovrà innestare nella tacca in modo percettibile.
• Serrare nuovamente il pomello di fissaggio (19).

Regolazione dell'angolo obliquo (vedere fig. M)

L'angolo obliquo verticale si può regolare su un campo da 0° fino a 45°.

• Estrarre completamente verso l'esterno la guida di battuta regolabile (25).
• Allentare la levetta di blocco (31).
• Ruotare il braccio dell'utensile agendo sull'impugnatura (9), sino a quando l'indicatore angolare (38) indichi l'angolo obliquo desiderato.
• Mantenere il braccio dell'utensile in tale posizione e serrare di nuovo saldamente la levetta di blocco (31).

Per regolare in modo rapido e preciso gli angoli standard 0° e 45°, sulla carcassa sono previste apposite battute di fine corsa.

• Estrarre completamente verso l'esterno la guida di battuta regolabile (25).
• Allentare la levetta di blocco (31).
• A tale scopo, ruotare il braccio dell'utensile agendo sull'impugnatura (9) fino a battuta (40) verso destra (0°), oppure fino a battuta (28) verso sinistra (45°).
• Serrare di nuovo saldamente la levetta di blocco (31).

Messa in funzione

Inserimento della batteria

Utilizzare esclusivamente batterie al litio originali Bosch, con la tensione indicata sulla targhetta dell'elettroutensile. L'impiego di altri tipi di batterie può comportare rischio di lesioni e d'incendio.
- Inserire la batteria carica (34) dall'alto nel vano batterie dell'elettroutensile, finché non risulta bloccata in modo sicuro.

Accensione (vedere fig. N)

- Per accendere l'elettroutensile premere dapprima il dispositivo di blocco (7). Premere quindi completamente l'interruttore di avvio/arresto (8) e mantenerlo premuto.

Avvertenza: Per ragioni di sicurezza, l'interruttore di avvio/arresto (8) non può essere bloccato, dovendo invece restare costantemente premuto durante il funzionamento.

Spegnimento

- Per spegnere, rilasciare l'interruttore di avvio/arresto (8).

Indicazioni operative

Indicazioni generali per l'operazione di taglio

▶ Prima di eseguire il taglio, serrare sempre saldamente il pomello di fissaggio (19)e la levetta di serraggio

(31). In caso contrario la lama può prendere angolature involontarie nel pezzo in lavorazione.

Prima di ogni operazione di taglio ci si deve accertare che in nessuna occasione la lama potrà arrivare a toccare né la guida di battuta, né i morsetti a vite e neppure altre parti dell'utensile. Rimuovere battute ausiliarie eventualmente montate oppure adattarle in modo conforme.

Proteggere la lama da qualsiasi tipo di urti. Non sottoporre in alcun caso la lama a pressione laterale.

Non lavorare in alcun caso pezzi in lavorazione deformati. Il pezzo in lavorazione deve avere sempre un bordo diritto che permetta di poggiarvi la guida di battuta.

Pezzi in lavorazione lunghi e pesanti devono essere supportati oppure appoggiati all'estremità libera.

Accertarsi che la cuffia di protezione oscillante funzioni correttamente e che si possa muovere liberamente. Conducendo il braccio dell'utensile verso il basso, la cuffia di protezione oscillante dovrà aprirsi. Guidando il braccio dell'utensile verso l'alto, la cuffia di protezione oscillante dovrà richiudersi completamente sopra la lama.

Tagliare solo i materiali ammessi riportati nella sezione Uso conforme alle norme.

Marcatura della linea di taglio (vedere fig. O)

Un apposito raggio laser indicherà la linea di taglio della lama. In tale modo, si potrà posizionare esattamente il pezzo in lavorazione per eseguire il taglio, senza aprire la cuffia di protezione oscillante.

• Attivare a tal scopo il raggio laser premendo brevemente l'interruttore di avvio/arresto (8), senza premere il dispositivo di blocco (7).
• Allineare la marcatura apposta sul pezzo in lavorazione con il bordo destro della linea laser.

Avvertenza: Prima di eseguire il taglio, verificare se la linea di taglio sia ancora correttamente indicata (vedi «Regolazione del raggio laser», Pagina 91). Il raggio laser potrebbe infatti spostarsi, ad esempio a causa di vibrazioni in caso di impieghi gravosi.

Posizione dell'operatore (vedere Fig. P)

Non posizionarsi in linea con la lama di fronte all'elet-troutensile, ma sempre di lato rispetto alla lama. In questo modo il corpo è protetto da un possibile contrac-colpo.

- Non avvicinare in alcun caso le mani, le dita o le braccia alla lama in rotazione.

- Non incrociare le mani davanti al braccio dell'utensile.

Dimensioni ammesse del pezzo in lavorazione

Dimensioni massime dei pezzi in lavorazione:

Angolo obliquo orizzontale	Angolo obliquo verticale	Altezza x larghezza [mm]
0^ 0^ 70 × 270
45^ (lato destro/la-to sinistro)	0^ 70 × 190
0^ 45^ 45 × 270

45° (lato sinistro) 45° 45 x 190

45° (lato destro) 45° 45 x 190

Dimensioni minime dei pezzi in lavorazione (= tutti i pezzi in lavorazione che si possono fissare a sinistra o a destra della lama con il morsetto a serraggio rapido in dotazione): 100 x 40 mm (lunghezza x larghezza)

Profondità di taglio max (0°/0°): 70 mm

Sostituzione dei piani d'appoggio (vedere fig. Q)

I piani d'appoggio (18) possono logorarsi dopo un lungo periodo d'impiego dell'elettroutensile.

Sostituire i piani d'appoggio eventualmente difettosi.

• Portare l'elettroutensile in posizione di lavoro.
• Svitare le viti (53) con una chiave a brugola (41) ed estrarre i vecchi piani d'appoggio.
• Applicare il nuovo piano d'appoggio destro.
• Avvitare il piano d'appoggio, mediante le apposite viti (53), il più a destra possibile, in modo che, sull'intera lunghezza del movimento di trazione, la lama non entri in contatto con il piano d'appoggio.
• Ripetere le fasi operative in modo analogo per il nuovo piano d'appoggio sinistro.

Taglio

Prima di eseguire il taglio, serrare sempre saldamente il pomello di fissaggio (19)e la levetta di serraggio (31). In caso contrario la lama può prendere angolature involontarie nel pezzo in lavorazione.

Taglio senza movimento di trazione (troncatura) (vedere fig. R)

• Per eseguire tagli senza movimento di trazione (pezzi in lavorazione piccoli), allentare la vite di fissaggio (32), qualora sia serrata. Spingere il braccio dell'utensile fino a battuta verso la guida di battuta (13) e serrare nuovamente la vite di fissaggio (32).
• All'occorrenza, regolare l'angolo obliquo desiderato, orizzontale e/o verticale.
• Premere saldamente il pezzo in lavorazione contro le guide di battuta (13) e (25).
• Serrare il pezzo in lavorazione in base alle dimensioni.
• Accendere l'elettroutensile.
• Condurre lentamente verso il basso il braccio dell'utensile, agendo sull'impugnatura (9).
• Tagliare completamente il pezzo in lavorazione, avanzando in maniera uniforme.
• Spegnere l'elettroutensile ed attendere che la lama si sia completamente arrestata.
• Spostare lentamente verso l'alto il braccio dell'utensile.

Taglio con movimento di trazione

- Per eseguire tagli con il dispositivo di trazione (1) (pezzi in lavorazione larghi), allentare la vite di fissaggio (32), qualora sia serrata.

• All'occorrenza, regolare l'angolo obliquo desiderato, orizzontale e/o verticale.
• Premere saldamente il pezzo in lavorazione contro le guide di battuta (13) e (25).
• Serrare il pezzo in lavorazione in base alle dimensioni.
• Allontanare estraendolo il braccio dell'utensile dalla guida di battuta (13), sino a quando la lama si trovi di fronte al pezzo in lavorazione.
• Accendere l'elettroutensile.
• Condurre lentamente verso il basso il braccio dell'utensile, agendo sull'impugnatura (9).
• Spingere ora il braccio dell'utensile verso le guide di battuta (13) e (25) e tagliare il pezzo in lavorazione, avanzando in maniera uniforme.
• Spegnere l'elettroutensile ed attendere che la lama si sia completamente arrestata.
• Spostare lentamente verso l'alto il braccio dell'utensile.

Regolazione della battuta di profondità (esecuzione di scanalature) (vedere Fig. S)

Se si desidera eseguire una scanalatura, occorrerà spostare spostare la battuta di profondità.

• Ruotare verso l'esterno la battuta di profondità (30).
• Ruotare il braccio dell'utensile nella posizione desiderata, agendo sull'impugnatura (9).
• Ruotare la vite di regolazione (5), sino a portare a contatto l'estremità della vite stessa con la battuta di profondità (30).
• Spostare lentamente verso l'alto il braccio dell'utensile.

Pezzi speciali in lavorazione

Eseguendo dei tagli su pezzi in lavorazione ricurvi oppure rotondi è necessario assicurarli in modo particolare contro il pericolo di scivolamento. Alla linea di taglio non deve prodursi nessuna fessura tra il pezzo in lavorazione, la guida di battuta ed il banco sega.

Se necessario, andranno realizzati speciali supporti.

Verifica ed effettuazione delle regolazioni base

Per garantire tagli precisi, dopo un impiego intensivo dell'elettroutensile, verificarne le regolazioni base e, all'occorrenza, modificarle.

Per eseguire tali operazioni, occorrono esperienza ed appositi attrezzi speciali.

Un Punto di Servizio Clienti post-vendita Bosch eseguirà tale operazione in modo veloce ed affidabile.

Prima di qualsiasi intervento sull'elettroutensile (ad es. interventi di manutenzione, sostituzione dell'accessorio ecc.), prelevare la batteria, anche nel caso in cui occorra trasportarlo o conservarlo. In caso di azionamento accidentale dell'interruttore di avvio/arresto sussiste pericolo di lesioni.

Regolazione del raggio laser

Avvertenza: Per verificare il funzionamento del laser, l'elet-troutensile dovrà essere collegato all'alimentazione.

92 | Italiano

Durante la regolazione del laser (ad es. spostando il braccio dell'utensile), non premere in alcun caso l'interruttore di avvio/arresto. Un avviamento accidentale dell'elettroutensile può causare lesioni.

• Portare l'elettroutensile in posizione di lavoro.
• Ruotare il banco sega (17) fino alla tacca (23) di 0°. La levetta (20) dovrà innestare nella tacca in modo percettibile.

Verifica (vedere fig. T1)

• Tracciare sul pezzo in lavorazione una linea di taglio diritta.
• Condurre lentamente verso il basso il braccio dell'utensile, agendo sull'impugnatura (9).
• Posizionare il pezzo in lavorazione in modo che i denti della lama siano allineati con la linea di taglio.
• Mantenere il pezzo in lavorazione in tale posizione e riportare lentamente verso l'alto il braccio dell'utensile.
• Fissare saldamente il pezzo in lavorazione.
• Attivare il raggio laser mediante l'interruttore (8), senza premere il dispositivo di blocco (7).

Il raggio laser deve essere allineato per l'intera lunghezza con la linea di taglio sul pezzo in lavorazione anche se il braccio dell'utensile viene condotto verso il basso.

Regolazione (vedere fig. T2)

- Ruotare la vite di regolazione (54) con un cacciavite di tipo idoneo, sino a quando il raggio laser non risulti parallelo, sull'intera lunghezza, alla linea di taglio sul pezzo in lavorazione.

Una rotazione in senso antiorario muove il raggio laser da sinistra verso destra, una rotazione in senso orario muove il raggio laser da destra verso sinistra.

Regolazione dell'angolo obliquo verticale standard a 0°

• Portare l'elettroutensile in posizione di trasporto.
• Ruotare il banco sega (17) fino alla tacca (23) di 0°. La levetta (20) dovrà innestare nella tacca in modo percettibile.

Verifica (vedere Fig. U1)

• Regolare un calibro angolare sui 90° e posizionarlo sul banco sega (17).
  L'aletta del calibro angolare dovrà trovarsi a filo della lama (46) sull'intera lunghezza.

Regolazione (vedere fig. U2)

• Allentare la levetta di blocco (9).
• Allentare il controdado della vite di arresto (39) con l'ausilio di una chiave ad anello o di una chiave fissa comunemente reperibili in commercio (10 mm).
• Avvitare o svitare la vite di arresto sino a quando l'aletta del calibro angolare si trovi a filo della lama sull'intera lunghezza.
• Serrare di nuovo saldamente la levetta di blocco (31).
• Serrare quindi nuovamente il controdado della vite di arresto (39).

Se, dopo la regolazione, l'indicatore di angolo (38) non sarà allineato alla marcatura di 0° sulla scala (37), allentare la vite (55) con un cacciavite con intaglio a croce comunemente reperibile in commercio ed allineare l'indicatore lungo la marcatura di 0°.

Regolazione dell'angolo obliquo verticale standard a 45°

• Portare l'elettroutensile in posizione di lavoro.
• Ruotare il banco sega (17) fino alla tacca (23) di 0°. La levetta (20) dovrà innestare nella tacca in modo percettibile.
• Allentare la levetta di bloccaggio (31) e ruotare il braccio scorrevole agendo sull'impugnatura (9) verso sinistra, fino a battuta (45°).

Verifica (vedere fig. V1)

• Regolare un calibro angolare sui 45° e posizionarlo sul banco sega (17).
  L'aletta del calibro angolare dovrà trovarsi a filo della lama (46) sull'intera lunghezza.

Regolazione (vedere fig. V2)

• Allentare la levetta di blocco (31).
• Allentare il controdado della vite di arresto (29) con l'ausilio di una chiave ad anello o di una chiave fissa comunemente reperibili in commercio (10 mm).
• Avvitare o svitare la vite di arresto sino a quando l'aletta del calibro angolare si trovi a filo della lama sull'intera lunghezza.
• Serrare di nuovo saldamente la levetta di blocco (31).
• Serrare quindi nuovamente il controdado della vite di arresto (29).

Se, dopo la regolazione, l'indicatore di angolo (38) non risulta allineato alla marcatura di 45° sulla scala (37), verificare innanzitutto ancora una volta la regolazione a 0° dell'angolo obliquo verticale e gli indicatori di angolo. quindi ripetere la regolazione dell'angolo obliquo verticale a 45°.

Allineamento indicatore angolo (orizzontale) (vedere fig. W)

• Portare l'elettroutensile in posizione di lavoro.
• Ruotare il banco sega (17) fino alla tacca (23) di 0°. La levetta (20) dovrà innestare nella tacca in modo percettibile.

Verifica

L'indicatore angolo (22) deve essere in linea con il contrassegno 0° della scala (24).

Regolazione

• Allentare la vite (56) con un cacciavite con taglio a croce ed allineare l'indicatore angolo lungo la tacca dello 0°.
• Serrare di nuovo saldamente la vite.

Trasporto (vedere fig. X)

Prima di trasportare l'elettroutensile, occorrerà effettuare le seguenti operazioni:

• Allentare la vite di fissaggio (32), qualora sia serrata. Estrarre completamente in avanti il braccio dell'utensile e serrare nuovamente la vite di arresto.
• Portare l'elettroutensile in posizione di trasporto.
• Rimuovere tutti gli accessori che non si possano montare saldamente sull'elettroutensile.

Per il trasporto, se possibile, riporre in un contenitore chiuso le lame inutilizzate.

• Trasportare l'elettroutensile dall'impugnatura per il trasporto (4).
  Trasportando l'elettroutensile utilizzare esclusivamente i dispositivi di trasporto; non utilizzare in alcun caso i dispositivi di protezione.

Manutenzione ed assistenza

Manutenzione e pulizia

Prima di qualsiasi intervento sull'elettroutensile (ad es. interventi di manutenzione, sostituzione dell'accessorio ecc.), prelevare la batteria, anche nel caso in cui occorra trasportarlo o conservarlo. In caso di azionamento accidentale dell'interruttore di avvio/arresto sussiste pericolo di lesioni.
▶ Per poter garantire buone e sicure operazioni di lavoro, tenere sempre pulite l'elettroutensile e le fessure di ventilazione.

La cuffia oscillante di protezione deve poter sempre muoversi liberamente e deve poter chiudersi sempre autonomamente. Per questo motivo, tenere sempre pulito il campo intorno alla cuffia di protezione oscillante.

Ogni volta dopo aver terminato un lavoro, eliminare sempre polvere e trucioli soffiando aria compressa oppure utilizzando un pennello.

Pulire con regolarità il rullo di scorrimento (12).

Accessori

	Codice articolo
Morsetto a vite 1 609 B04 224
Piani d'appoggio	1 609 B05 242
Sacchetto raccoglipolvere 1 609 B06 278
Lame "Standard" per legno e per materiali in pannelli, pannelli e listelli
Lama da 216 x 30 mm, 24 denti 2 608 837 721
Lama da 216 x 30 mm, 48 denti 2 608 837 723
Lame "Expert" per legno e per materiali in pannelli, pannelli e listelli
Lama da 216 x 30 mm, 24 denti 2 608 644 518
Lama da 216 x 30 mm, 48 denti 2 608 644 519
Lame per legno e per materiali in pannelli, pannelli e listelli (AUSTRALIA 3 601 M41 040)
Lama da 216 x 30 mm, 24 denti 2 608 644 646
Lame "Standard" per plastica e metalli non ferrosi
Lama da 216 x 30 mm, 64 denti 2 608 837 776
Lame "Expert" per plastica e metalli non ferrosi
Lama da 216 x 30 mm, 66 denti 2 608 644 543

Servizio di assistenza e consulenza tecnica

Il servizio di assistenza risponde alle Vostre domande relative alla riparazione e alla manutenzione del Vostro prodotto nonché concernenti i pezzi di ricambio. Disegni in vista esplosa e informazioni relative ai pezzi di ricambio sono consultabili anche sul sito www.bosch-pt.com

Il team di consulenza tecnica Bosch sarà lieto di rispondere alle Vostre domande in merito ai nostri prodotti e accessori. In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cifre riportato sulla targhetta di fabbricazione dell'elettroutensile.

Svizzera

Sul sito www.bosch-pt.com/ch/it è possible ordinare direttamente on-line i ricambi.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Italia

Tel.: [phone]

E-Mail: [e-mail]

Trasporto

Le batterie al litio contenute sono soggette ai requisiti di legge relativi a merci pericolose. Le batterie possono essere trasportate su strada tramite l'utente senza ulteriori precauzioni.

In caso di spedizione tramite terzi (ad es. per via aerea o tramite spedizioniere), andranno rispettati specifici requisiti relativi d'imballaggio e contrassegnatura. In tale caso, per la preparazione dell'articolo da spedire, andrà consultato uno specialista in merci pericolose.

Inviare le batterie soltanto se la relativa carcassa non è danneggiata. Coprire con nastro adesivo i contatti scoperti ed imballare la batteria in modo che non possa spostarsi nell'imballaggio. Andranno altresì rispettate eventuali ulteriori norme nazionali complementari.

Smaltimento

Avviare ad un riciclaggio rispettoso dell'ambiente elettroutensili, batterie, accessori ed imballaggi non più impiegabili.

Non gettare elettroutensili e batterie/pile tra i rifiuti domestici!

Solo per i Paesi UE:

Conformemente alla direttiva europea 2012/19/UE, gli elet-troutensili non più utilizzabili e, in base alla direttiva europea 2006/66/CE, le batterie/le pile difettose o esauste, andranno raccolti separatamente ed avviati ad un riutilizzo rispetto-so dell'ambiente.

Batterie/pile:

Attenersi alle avvertenze riportate al paragrafo «Trasporto» (vedi «Trasporto», Pagina 93).

Nederlands
