Produkttype	Trådløs radial gjæringssag
Merke og modell	Bosch GCM 18V-216 Professional
Referanse	3 601 M41 0.. / 3 601 M41 0B0
Sagbladets dimensjoner	Diameter 216 mm, boring 30 mm (eller 25,4 mm), tykkelse 1,2-1,8 mm
Tomgangshastighet	4 600 o/min
Vekt	15,1-16,1 kg (avhengig av batteri)
Strømforsyning	Litium-ion batteri 18 V (type GBA 18V... eller ProCORE18V...)
Maksimal skjærekapasitet (0°/0°)	70 x 270 mm (høyde x bredde)
Gjæringsvinkelområde (horisontal)	-47° til +47°
Helningsvinkelområde (vertikal)	0° til 45°
Integrert laser	Klasse 1M, 650 nm, < 0,39 mW
Støynivå (lydtrykk)	95 dB(A) ; lydeffekt 104 dB(A)
Hovedfunksjoner	Rettskjæring, langsgående, tverrgående, gjæringsskjæring, skråskjæring; saging med/uten radial bevegelse; notskjæring
Sikkerhetsinnretninger	Pendelbeskyttelsesdeksel, spindellås, transportsikring, innkoblingssperre
Medfølgende tilbehør	Støvpose, bærehåndtak, SDS-spindel, tvinge, unbrakonøkkel
Vedlikehold og rengjøring	Rengjør ventilasjonsspalter, gliderulle; bytt ut slitte splintbeskyttere; kontroll av grunninnstillinger hos autorisert service
Reservedeler og reparerbarhet	Reservedeler tilgjengelige via Bosch; reparasjon mulig på under 5 dager via SAV DIRECT
Garanti og service	Bosch kundeservice: tlf. 0811 360122 (Frankrike), [e-mail]
Driftstemperaturer	-20 til +50 °C (lading: 0 til +45 °C)
Anbefalte ladere	AL 18.., AL 36.., GAL 18V-..., GAL 18.., GAX 18V-30, GAL 3680

Ofte stilte spørsmål - GCM 18V-216 Professional BOSCH

Hva er maksimal skjærekapasitet for GCM 18V-216?

Ved rett kutt (0° gjæring og 0° helning) er maksimal høyde 70 mm og bredde 270 mm. Med en gjæringsvinkel på 45° reduseres bredden til 190 mm.

Hvordan skifter jeg sagbladet?

Fjern batteriet. Bruk unbrakonøkkelen til å skru ut den innvendige sekskantskruen (venstregjenger) eller SDS-spindelen. Hold spindellåsen inne. Fjern skruen, flensen og deretter bladet. Monter det nye bladet i riktig rotasjonsretning, sett på flensen og stram til. Bruk vernehansker.

Hvilket batteri kan jeg bruke med denne sagen?

Bruk utelukkende originale Bosch Litium-Ion batterier på 18 V, modeller GBA 18V... eller ProCORE18V.... Kompatible ladere er AL 18.., AL 36.., GAL 18V-... osv.

Hvordan justerer jeg gjærings- og helningsvinkelen?

For gjæring: løsne låseknappen (19), drei bordet og klikk inn ønsket vinkel. For helning: løsne spaken (31), vipp verktøysarmen og stram til. Forhåndsdefinerte hakk forenkler vanlige innstillinger (0°, 15°, 22,5°, 45°).

Hvordan aktiverer jeg styrelaseren?

Trykk lett på av/på-bryteren (8) uten å trykke på innkoblingssperren (7). En laserstråle viser skjærelinjen. For å justere, bruk justeringsskruen (54).

Hva er de viktigste sikkerhetsinstruksjonene?

Les alle advarsler. Bruk vernebriller, hørselsvern, støvmaske. Plasser aldri hendene i skjæreområdet. Bruk tvinger. Forsikre deg om at arbeidsstykket er godt festet. Koble fra batteriet før justeringer.

Hvordan monterer jeg sagen på et stativ?

Fest sagen på en flat og stabil overflate ved hjelp av hullene (16) og egnede skruer. Du kan også bruke et Bosch GTA arbeidsstativ. For fleksibel montering, brett ut vippefoten (21).

Hva gjør jeg hvis sagbladet setter seg fast?

Slå av sagen, vent til bladet har stoppet helt, og fjern deretter batteriet. Frigjør deretter det fastkjørte arbeidsstykket. Kontroller at bladet ikke er skadet.

Hvordan vedlikeholder jeg sagen?

Rengjør regelmessig ventilasjonsspalter, gliderullen og beskyttelsesdekselet. Bytt ut slitte splintbeskyttere. For grunninnstillinger, kontakt et autorisert Bosch serviceverksted.

Hvordan transporterer jeg sagen trygt?

Sett sagen i transportposisjon: lås bordet, trekk verktøysarmen helt frem, stram til skruen, senk deretter armen og lås transportsikringen (36). Bær sagen i bærehåndtaket (4). Fjern batteriet.

BRUKSANVISNING GCM 18V-216 Professional BOSCH

Svensk .... Sidan 119

Norsk....Side 131

Suomi ....Sivu 142

Symboler og deres betydning

Symboler og deres betydning

Produkt- og ydelsesbeskrivelse

Mål på egnede savklinger

Savklingediameter mm 216 216

Stambladstykkelse mm 1,2-1,8 1,2-1,8

Boringsdiameter mm 30 25,4

Opsugning med fremmed støvsuger

Støvsugeren skal være egnet til det materiale, som skal op- suges.

Operatørens position (se billede P)

Vedligeholdelse og service

Vedligeholdelse og rengøring

Kundeservice og anvendelsesrådgivning

Generelle sikkerhetsanvisninger for elektroverktøy

ADVARSEL

Les alle sikkerhetsanvisningene, instruksjonene, illustrasjonene og

spesifikasjonene som følger med dette elektroverktøyet. Manglende overholdelse av anvisningene nedenfor kan medføre elektrisk støt, brann og/eller alvorlige personskader.

Ta godt vare på alle advarslene og all informasjonen.

Med begrepet "elektroverktøy" i advarslene menes nettdrevne (med ledning) elektroverktøy eller batteridrevne (uten ledning) elektroverktøy.

Sikkerhet på arbeidsplassen

Sørg for at arbeidsplassen til enhver tid er ryddig og har god belysning. Rot eller dårlig lys innebærer stor fare for uhell.
▶ Bruk ikke elektroverktøy i eksplosjonsfarlige omgivelser, for eksempel der det finnes brennbare væsker, gasser eller støv. Elektroverktøy lager gnister som kan antenne støv eller damp.
▶ Hold barn og andre personer unna når et elektroverktøy brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet.

Elektrisk sikkerhet

Støpselet til elektroverktøyet må passe i stikkontakten. Støpselet må ikke endres på noen måte. Bruk ikke adapterstøpsler sammen med jordede elektroverktøy. Bruk av støpsler som ikke er forandret på og passende stikkontakter, reduserer risikoen for elektrisk støt.

▶ Unngå kroppskontakt med jordede overflater som rør, radiatorer, komfyrer og kjøleskap. Det er større fare for elektrisk støt hvis kroppen din er jordet.

▶ Elektroverktøy må ikke utsettes for regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektriske støt.

Ikke bruk ledningen til andre formål enn den er beregnet for. Bruk aldri ledningen til å bære eller trekke elektroverktøyet eller koble det fra strømforsyningen. Hold ledningen unna varme, olje,

skarpe kanter eller deler som beveger seg. Med skadede eller sammenfiltrede ledninger øker risikoen for elektrisk støt.

Når du arbeider utendørs med et elektroverktøy, må du bruke en skjøteledning som er egnet for utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektrisk støt.
Hvis det ikke kan unngås å bruke elektroverktøyet i fuktige omgivelser, må du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektrisk støt.

Personsikkerhet

Vær oppmerksom, følg med på det du gjør og utvis sunn fornuft når du arbeider med et elektroverktøy. Ikke bruk elektroverktøy når du er trøtt eller er påvirket av alkohol eller andre rusmidler eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøyet kan føre til alvorlige personskader.

▶ Bruk personlig verneutstyr. Bruk alltid øyebeskyttelse. Bruk av egnet personlig sikkerhetsutstyr som støvmaske, sklisikre arbeidssko, hjelm eller hørselvern reduserer risikoen for skader.

Unngå utilsiktet start. Forviss deg om at elektroverktøyet er slått av før du kobler det til strømkilden og/eller batteriet, løfter det opp eller bærer det. Hvis du holder fingeren på bryteren när du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen i innkoblet tilstand, kan dette føre til uhell.

Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende verktøydel, kan føre til personskader.

▶ Unngå en unormal kroppsholdning. Sørg for å stå riktig og stødig. Dermed kan du kontrollere elektroverktøyet bedre i uventede situasjoner.

Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold hår og klær unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg.

Hvis det kan monteres støvavsugs- og - oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes riktig. Bruk av et støvavsug reduserer fare på grunn av støv.

▶ Selv om du begynner å bli vant til å bruke verktøyet, må du ikke bli uoppmerksom og ignorere sikkerhetsreglene for verktøyet. En uforsiktig handling kan forårsake alvorlig personskade i løpet av et brøkdels sekund.

Omhyggelig bruk og håndtering av elektroverktøy

Ikke overbelast elektroverktøyet. Bruk et elektroverktøy som er beregnet for arbeidsoppgaven. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet.

132 | Norsk

Ikke bruk elektroverktøyet hvis av/på-bryteren er defekt. Et elektroverktøy som ikke lenger kan slås av eller på, er farlig og må repareres.
▶ Trekk støpselet ut av strømkilden og/eller fjern batteriet (hvis demonterbart) før du utfører innstillinger på elektroverktøyet, skifter tilbehør eller legger bort maskinen. Disse tiltakene forhindrer en utilsiktet starting av elektroverktøyet.
Elektroverktøy som ikke er i bruk, må oppbevares utilgjengelig for barn. Ikke la personer som ikke er fortrolige med elektroverktøyet eller ikke har lest disse anvisningene bruke verktøyet. Elektroverktøy er farlige när de brukes av uerfarne personer.
Vær nøye med vedlikeholdet av elektroverktøyet og tilbehøret. Kontroller om bevegelige verktøydeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller har andre skader som virker inn på elektroverktøyets funksjon. Få reparert elektroverktøyet før det brukes igjen hvis det er skadet. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell.
▶ Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre.
▶ Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn de som er angitt, kan føre til farlige situasjoner.
▶ Hold håndtak og gripeflater tørre, rene og uten olje eller fett. Glatte håndtak og gripeflater hindrer sikker håndtering og styring av verktøyet i uventede situasjoner.
Lad batteriet bare med laderen som er angitt av produsenten. Det oppstår brannfare hvis en lader som er egnet for en bestemt type batterier, brukes med andre batterier.
▶ Bruk elektroverktøyene bare med batterier som er beregnet for dem. Bruk av andre batterier kan medføre personskader og brannfare.
Når batteriet ikke er i bruk, må det holdes unna andre metallgjenstander som binders, mynter, nøkler, spikre, skruer eller andre mindre metallgjenstander som kan lage en forbindelse mellom kontaktene. En kortslutning mellom batterikontaktene kan føre til forbrenninger eller brann.
Ved feil bruk kan det lekke væske ut av batteriet. Unngå kontakt med denne væsken. Skyll med vann hvis det oppstår kontakt med væsken. Hvis det kommer væske i øynene, må du i tillegg oppsøke lege. Batterivæske som renner ut, kan føre til irritasjoner på huden eller forbrenninger.
Ikke bruk et batteri eller verktøy som er skadet eller modifisert. ∅delagte eller modifiserte batterier kan oppføre seg uforutsigbart, noe som kan føre til brann, eksplosjon eller fare for personskade.

Bruk og pleie av batteridrevne verktøy

Ikke utsett et batteriet eller verktøy for åpen ild eller for høye temperaturer. Eksponering for ild eller temperaturer over 130 °C kan føre til eksplosjon..
Følg alle anvisningene for lading, og ikke lad batteriet eller verktøyet utenfor temperaturområdet som er spesifisert i bruksanvisningen. Feil lading eller lading ved temperaturer utenfor det spesifiserte temperaturområdet, kan skade batteriet og øke brannfaren.

Service

• Elektroverktøyet må kun repareres av kvalifiserte fagpersoner og bare med originale reservedeler. Slik opprettholdes verktøyets sikkerhet.
  Ikke utfør vedlikehold på skadde batterier. Vedlikehold av batterier skal alltid utføres av produsenten eller godkjente forhandlere.

Sikkerhetsanvisninger for gjæringssager

Gjæringssager er beregnet for saging av tre eller trelignende produkter. De kan ikke brukes med slipeskiver for saging av jernholdige materialer som stenger, stag, bolter osv. Slipestøv fører til at bevegelige deler som det nedre vernet blokkeres. Gnister fra slipekapping vil føre til at det nedre vernet, innleggsskinnen og andre plastdeler brenner.

Støtt alltid emnet med klemmer hvis det mulig. Hvis du støtter emnet med hånden, må du alltid holde hånden minst 100 mm fra sidene på sagbladet. Bruk ikke denne sagen til å kappe emner som er for små til at de kan spennes fast eller holdes sikkert for hånd. Hvis du holder hånden for nær sagbladet, øker faren for skade på grunn av berøring av sagbladet.

Emnet må ikke bevege seg, og det må spennes fast eller holdes mot både anlegget og bordet. Du må ikke mate inn emnet i bladet eller sage på frihånd. Emner som ikke er festet eller som beveger seg kan slynges bort ved høy hastighet og forårsake personskader.

Skyv sagen gjennom emnet. Ikke trekk sagen gjennom emnet. Når du skal sage, løfter du saghodet og trekker det over emnet uten å sage, starter motoren, trykker saghodet ned og skyver sagen gjennom emnet. Saging under trekking kan føre til at sagbladet "klatrer" på toppen av emnet og bladenheten slynges med stor kraft mot brukeren.

Du må aldri legge hånden din over den planlagte kuttelinjen, verken foran eller bak sagbladet. Det er svært farlig holde emnet med hendene i kryss, dvs. ved å holde emnet til høyre for sagbladet med venstre hånd eller omvendt.

Du må ikke strekke hånden over kanten nærmere enn 100 mm fra en av sidene på sagbladet for å fjerne trebiter mens bladet roterer. Det kan hende du ikke ser hvor nær det roterende sagbladet er hånden din, og du kan bli alvorlig skadet.

▶ Inspiser emnet før saging. Hvis emnet er bøyd eller skjevt, spenner du det fast med den ytre buede siden

mot anlegget. Du må alltid passe på at det ikke er noe mellomrom mellom emnet, anlegget og bordet langs kuttelinjen. Bøyde eller skjeve emner kan tvinnes eller flytte seg og føre til blokkering på det roterende sagbladet under saging. Det bør ikke være noen spikre eller fremmedlegemer i emnet.

Du må ikke bruke sagen før bordet er fritt for verktøy, trebiter osv., med unntak av emnet. Så rester eller løse trebiter eller andre objekter som berører det roterende bladet kan slynges ut med høy hastighet.
Kapp bare ett emne om gangen. En stabel med flere emner kan ikke festes eller støttes tilstrekkelig, og kan sette seg fast i bladet eller bevege seg under saging.
Sørg for å plassere eller montere gjæringssagen på en plan, stabil overflate før bruk. En plan og stabil arbeidsflate reduserer faren for at gjæringssagen blir ustabil.
Planlegg arbeidet. Hver gang du endrer fasings- eller gjæringsvinkelen, må du huske å kontrollere at det justerbare anlegget er riktig innstilt, slik at det støtter emnet og ikke berører bladet eller vernet. Slå på verktøyet, og beveg sagbladet et helt, simulert kutt uten emne på bordet, for å forvisse deg om at det ikke vil bli noen berøring av eller fare for at anlegget sages.
Sørg for tilstrekkelig støtte, som bordforlengere, sagbukker osv. hvis emnet er bredere eller lengre enn bordplaten. Emner som er lengre eller bredere enn gjæringssagen, kan velte hvis de ikke sikres godt nok. Hvis det kappede emnet velter, kan det løfte opp det nedre vernet eller slynges ut av det roterende bladet.
▶ Bruk ikke en annen person som erstatning for en bordforlenger eller som tilleggsstøtte. Hvis ikke emnet holdes stabilt, kan bladet sette seg fast, eller emnet kan flytte på seg under sagingen, slik at du og hjelperen trekkes inn i det roterende bladet.
Det avkappede stykket må ikke blokkeres eller på noen måte trykkes mot det roterende sagbladet. Hvis det sperres, for eksempel hvis det brukes lengdestoppere, kan det avkappede stykket klemmes mot bladet og bli slyngt ut med stor kraft.
Bruk alltid en klemme eller festeanordning som er konstruert for å gi tilstrekkelig støtte for runde materialer som for eksempel stenger eller rør. Stenger har en tendens til å rulle under kapping, noe som gjør at bladet "biter" og emnet og hånden din kan trekkes inn i bladet.
▶ La bladet nå full hastighet før berøring av emnet. Dette reduserer faren for at emnet slynges ut.
Hvis emnet eller bladet setter seg fast, må du slå av gjæringssagen. Vent til alle deler som beveger seg, har stoppet, og koble støpselet fra strømkilden og/eller fjern batteripakken. Deretter fjerner du materialet som har satt seg fast. Hvis du fortsetter å sage med et blokkert emne, kan du miste kontrollen over eller skade gjæringssagen.
▶ Etter at du har fullført sagingen, slipper du bryteren, holder saghodet ned og venter til bladet stopper før

du fjerner det avkappede stykket. Det er farlig å holde hånden nær bladet som fortsatt beveger seg.

▶ Hold godt i håndtaket når du foretar et ufullstendig kutt eller når du slipper bryteren før saghodet har nådd den nedre stillingen helt. Sagens bremseeffekt kan føre til at saghodet plutselig trekkes nedover og forårsaker personskade.
Sørg for at arbeidsplassen alltid er ren. Materialblandinger representerer ekstra stor fare. Lettmetallstøv kan brenne eller eksplodere.
Bruk ikke butte, revnede, bøyde eller skadede sagblad. I en for smal sagespalte forårsaker sagblad med butte eller galt opprettede tenner stor friksjon, fastklemming av sagbladet eller tilbakeslag.
Ikke bruk sagblad av høylegert hurtigskjærende stål (HSS-stål). Slike sagblad kan lett brekke.
▶ Bruk alltid sagblad med riktig størrelse og form (diamant eller runde) på spindelhullene. Sagblad som ikke passer til festeelementene til sagen vil bli usentrert, noe som fører til at du mister kontrollen.
Fjern aldri snittrester, trespon e.l. fra skjæreområdet mens elektroverktøyet går. Før verktøyarmen alltid først til hvileposisjon og slå av elektroverktøyet.
- Etter utført arbeid må du ikke berøre sagbladet før det er avkjølt. Sagbladet blir svært varmt i løpet av arbeidet.
Gjør aldri varselskilt på elektroverktøyet ukjennelig.
Det kan slippe ut damp ved skader på og ikke-forskriftsmessig bruk av batteriet. Batteriet kan brenne eller eksplodere. Sørg for forsyning av friskluft, og oppsøk lege hvis du får besvær. Dampene kan irritere åndedrettsorganene.
▶ Batteriet må ikke åpnes. Det er fare for kortslutning.
▶ Batteriet kan bli skadet av spisse gjenstander som spikre eller skrutrekkere eller på grunn av ytre påvirkning. Resultat kan bli intern kortslutning, og det kan da komme røyk fra batteriet, eller batteriet kan ta fyr, eksplodere eller bli overopphetet.
▶ Batteriet må bare brukes i produkter fra produsenten. Kun slik beskyttes batteriet mot farlig overbelastning.

Beskytt batteriet mot varme, f.eks. også mot langvarig sollys og ild, skitt, vann og fuktighet. Det er fare for eksplosjon og kortslutning.

▶ Elektroverktøyet leveres med et varselskilt (se tabellen "Symboler og deres betydning").

Rett aldri laserstrålen mot personer eller dyr, og se ikke selv rett inn i den direkte eller reflekterte laserstrålen. Det kan føre til blending, uhell og øyeskader.

▶ Laserstrålen må ikke rettes mot personer som ser gjennom en kikkert eller lignende. Det kan skade øynene.
▶ Ved øyekontakt med laserstrålen må øyet lukkes bevisst og hodet straks beveges bort fra strålen.

134 | Norsk

Bytt ikke innebygget laser ut mot en annen type laser. En laser som ikke passer til dette elektroverktøyet kan medføre fare for personskader.
Det må ikke gjøres endringer på laserutstyret.
▶ Bruk ikke laserbrillene som beskyttelsesbriller. Laserbrillene gjør det lettere å se laserstrålen, men den beskytter ikke mot laserstråling.
▶ Bruk ikke laserbrillene som solbriller eller i veitrafikk. Laserbrillene gir ikke fullstendig UV-beskyttelse og reduserer fargeoppfattelsen.
▶ Bruk ikke optisk samlende instrumenter som f.eks. en kikkert til å se på strålingskilden. Det kan skade øynene.
Forsiktig! Ved bruk av andre betjenings- eller justeringsinnretninger enn de som er oppgitt her, eller andre prosedyrer, kan det oppstå farlig strålingseksponering.

Symboler

De nedenstående symbolene kan være av betydning for bruk av elektroverktøyet. Legg merke til symbolene og deres betydning. En riktig tolkning av symbolene hjelper deg med å bruke elektroverktøyet en bedre og sikrere måte.

Symboler og deres betydning

Laserstråling Ikke se rett inn med optiske instrumenter Laserklasse 1M

Pass på at hendene ikke kommer inn i sageområdet när elektroverktøyet går. Ved kontakt med sagbladet er det fare for skader.

Bruk en støvmaske.

Bruk vernebriller.

Bruk hørselvern. Eksponering for støy kan redusere hørselstap.

Fareområde! Hold helst hender, fingre eller armer borte fra dette området.

Ved saging av vertikale gjæringsvinkler må den justerbare anleggsskinnen trekkes utover.

Symboler og deres betydning

3 601 M41 000, Ta hensyn til sagbladets dimensjoner.

3 601 M41 040: Hulldiameteren må passe uten klaring på verktøyspindelen. Hvis det er nødvendig å bruke reduksjonsstykker, må reduksjonsstykkenes dimensjoner passe til tykkelsen på hovedbladet, sagbladets hulldiameter og diameteren på verktøyspindelen. Bruk fortrinnsvis reduksjonsstykkene som fulgte med sagbladet.

Sagbladdiameteren må stemme overens med angivelsen på symbolet.

Viser rotasjonsretningen for SDS-bolten for stramming av sagbladet (mot urviseren) og for løsning av sagbladet (med urviseren).

Produktbeskrivelse og ytelsesspesifikasjoner

Les sikkerhetsanvisningene og instruksene. Hvis ikke sikkerhetsanvisningene og instruksene tas til følge, kan det oppstå elektrisk støt, brann og/eller alvorlige personskader.

Se illustrasjonene i begynnelsen av bruksanvisningen.

Forskriftsmessig bruk

Elektroverktøyet er konstruert for bruk som stasjonært verktøy for rette langs- og tverrgående snitt i hardt og mykt tre og på spon- og fiberplater. Horisontale gjæringsvinkler fra -47^ til +47^ og vertikale gjæringsvinkler fra 0^ til +45^ er mulig.

Ved bruk av tilsvarende sagblad er det mulig å sage aluminiumsprofiler og plast.

Illustrerte komponenter

Nummereringen av de illustrerte komponentene gjelder for bildet av elektroverktøyet på illustrasjonssiden.

(1) Uttrekksanordning
(2) Støvpose ^A)
(3) Sponutkast
(4) Transporthåndtak
(5) Justerskrue for dybdeanlegg
(6) Laserbeskyttelsesdeksel
(7) Innkoblingssperre for på-/av-bryter
(8) På-/av-bryter
(9) Håndtak
(10) Vernedeksel
(11) Pendelvernedeksel
(12) Gliderull
(13) Anleggsskinne

(14) Sagbordforlengelse
(15) Klemskrue for sagbordforlengelse
(16) Boringer for montering
(17) Sagbord
(18) Innleggsplate
(19) Låseknapp for valgfri gjæringsvinkel (horisontal)
(20) Spak for forhåndsinnstilling av gjæringsvinkel (horisontal)
(21) Veltebeskyttelse
(22) Vinkelindikator for gjæringsvinkel (horisontal)
(23) Hakk for standard gjæringsvinkel (horisontal)
(24) Skala for gjæringsvinkel (horisontal)
(25) Justerbar anleggsskinne
(26) Skrutvinge
(27) Sponavviser
(28) Anlegg for standard gjæringsvinkel 45° (vertikal)
(29) Stoppskrue for 45° gjæringsvinkel (vertikal)
(30) Dybdeanlegg
(31) Spennhåndtak for valgfri gjæringsvinkel (vertikal)
(32) Låseskrue for uttrekksanordning
(33) Spindellås
(34) Batteri
(35) Utløserknapp for batteri

(36) Transportsikring
(37) Skala for gjæringsvinkel (vertikal)
(38) Vinkelindikator for gjæringsvinkel (vertikal)
(39) Stoppskrue for 0° gjæringsvinkel (vertikal)
(40) Anlegg for standard gjæringsvinkel 0° (vertikal)
(41) Unbrakonøkkel (5 mm)
(42) Indikator for batteriladenivå
(43) Knapp for ladeniväindikator
(44) Unbrakoskrue for sagbladfeste
(45) Spennflens
(46) Sagblad
(47) Innvendig spennflens
(48) SDS-bolt
(49) Låseskrue for justerbar anleggsskinne
(50) Gjengestang
(51) Boringer for skrutvinge
(52) Åpning for laserstråle
(53) Skruer for innleggsplaten
(54) Justerskrue for laserposisjonering (parallellitet)
(55) Skrue for vinkelindikator (vertikal)
(56) Skrue for vinkelindikator (horisontal)
A) Illustrert eller beskrevet tilbehør inngår ikke i standardleveransen. Det komplette tilbehøret finner du i vårt tilbehørsprogram.

Tekniske data

Kapp- og gjærsag GCM 18V-216 GCM 18V-216
Artikkelnummer		3 601 M41 0..	3 601 M41 0B0
Tomgangsturtall o/min 4600 4600
Lasertype nm 650 650
	mW < 0,39 < 0,39
Laserklasse 1M 1M
Avvik laserlinje mrad (360-graders	vinkel)	1,0	1,0
Vekt i samsvar med EPTA-Procedure 01:2014	kg 15,1-16,1	A)	15,1-16,1A)
Tillatt omgivelsestemperatur
- ved lading °C 0...+45 0...+45
- Under drift B) og ved lagring °C	-20...+50	-20...+50
Anbefalte batterier		ProCORE18V...GBA 18V...GBA 18V... W	ProCORE18V...GBA 18V...GBA 18V... W
Anbefalte ladere		AL 18..AL 36..GAL 18V-...GAL 18..GAX 18V-30GAL 3680	AL 18..AL 36..GAL 18V-...GAL 18..GAX 18V-30GAL 3680
anbefalte ladere for induktive batterier		GAL 18.. W	GAL 18.. W

136 | Norsk

Kapp- og gjærsag GCM 18V-216 GCM 18V-216
Egnede sagbladmål

Sagbladdiameter mm 216 216

Stambladtykkelse mm 1,2-1,8 1,2-1,8

Boringsdiameter mm 30 25,4

A) Avhengig av batteriet

B) Begrenset ytelse ved temperatur under 0 °C

Tillatte emnemål (se „Godkjente arbeidsstykkemål“, Side 140)

Informasjon om støy

Støyemisjon målt i henhold til EN 62841-3-9.

Vanlig A-støynivå for elektroverktøyet: lydtrykknivå 95 dB(A); lydeffektnivå 104 dB(A). Usikkerhet K = 3 dB.

Bruk hørselvern!

Støyutslippsverdien som er angitt i disse anvisningene er målt iht. en standardisert målemetode og kan brukes til sammenligning av elektroverktøy med hverandre. Den egner seg også til en foreløpig estimering av støyutslippet.

Den angitte støyutslippsverdien representerer de hovedsakelige bruksområdene til elektroverktøyet. Men hvis elektroverktøyet brukes til andre formål, med andre innsatsverktøy eller utilstrekkelig vedlikehold, kan støyutslippet avvike fra det som er angitt. Dette kan føre til en betydelig økning av støyutslippet for hele arbeidstidsrommet.

For en nøyaktig vurdering av støyutslippet skal det også tas hensyn til de tidene maskinen er slått av, eller går, men ikke faktisk er i bruk. Dette kan redusere støyutslippet for hele arbeidstidsrommet betraktelig.

Montering

Ta alltid batteriet ut av elektroverktøyet før arbeider på elektroverktøyet utføres (f. eks. vedlikehold, verktøyskifte osv.) og før transport og oppbevaring.

Se illustrasjonen av innholdet i begynnelsen av bruksanvisningen.

Kontroller før første gangs bruk av elektroverktøyet om alle delene som er oppført nedenfor fulgte med:

• Kapp- og gjærsag med montert sagblad
• Støvpose (2)
• Transporthåndtak (4), 2 skruer for montering
• SDS-bolt (48)
• Skrutvinge (26)
• Unbrakonøkkel (41)

Merknad: Undersøk om elektroverktøyet er skadet.

Før videre bruk av elektroverktøyet må

beskyttelsesinnretninger eller lett skadede deler kontrolleres nøye med hensyn til feilfri og forskriftsmessig funksjon. Kontroller om de bevegelige delene fungerer feilfritt og ikke blokkeres, og at ingen deler er skadet.

Samtlige deler må være riktig montert og oppfylle alle betingelser for å sikre en feilfri drift.

Skadede beskyttelsesinnretninger og deler må repareres eller skiftes ut på en sakkyndig måte av et godkjent fagverksted.

▶ Bruk bare laderne som er oppført i de tekniske spesifikasjonene. Kun disse laderne er tilpasset til Li-ion-batteriet som er brukt i elektroverktøyet.

Merk: Batteriet er delvis ladet ved levering. For å sikre full effekt fra batteriet må du lade det helt opp i laderen før første gangs bruk.

Lithium-ion-batteriet kan lades opp til enhver tid uten at levetiden forkortes. Det skader ikke batteriet å avbryte oppladingen.

Li-Ion-batteriet har "Electronic Cell Protection (ECP)" som beskytter mot dyputladning. Når batteriet er utladet, kobles elektroverktøyet ut med en beskyttelseskobling: Innsatsverktøyet beveger seg ikke lenger.

Ikke fortsett å trykke på av/på-bryteren etter automatisk utkobling av elektroverktøyet. Batteriet kan ta skade.

Ta ut batteriet (se bilde A)

Batteriet (34) har to låsetrinn som skal hindre at batteriet faller ut hvis batteriutløserknappen (35) trykkes utilsiktet. Når batteriet er satt inn i elektroverktøyet, holdes det på plass av en fjær.

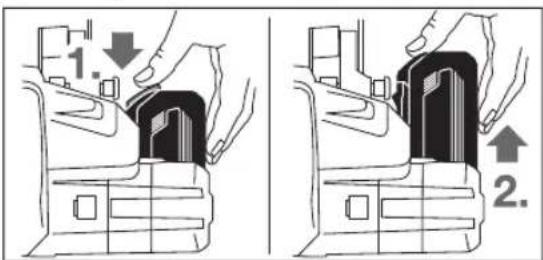

For å ta ut batteriet (34) trykker du på utløserknappen (35) og trekker batteriet forover og ut av elektroverktøyet. Ikke bruk makt.

Indikator for batteriladenivå (se bilde B)

Av sikkerhetsgrunner er det bare mulig å få vist ladenivået när elektroverktøyet er stoppet.

Batteritype GBA 18V...

De tre grønne lysdiodene i batteriets ladenivåindikator (42) viser batteriets (34) ladenivå. Trykk på knappen (43) for å se ladenivået. Dette er mulig også när batteriet er tatt ut.

LED Kapasitet

Kontinuerlig lys 3 x grønt 60–100 %

Kontinuerlig lys 2 x grønt 30–60 %

Kontinuerlig lys 1 x grønt 5-30 %

Blinkende lys 3 x grønt 0–5 %

Hvis ingen lysdiode lyser etter at knappen (43) har blitt trykt, er batteriet defekt og må skiftes ut.

Batteritype ProCORE 18V...

De fem grønne lysdiodene i batteriets ladenivåindikator (42) viser batteriets ladenivå (34). Trykk på knappen (43) for å se ladenivået. Dette er mulig også når batteriet er tatt ut.

LED Kapasitet

Kontinuerlig lys 5 x grønt 80–100 %

Kontinuerlig lys 4 x grønt 60–80 %

Kontinuerlig lys 3 x grønt 40–60 %

Kontinuerlig lys 2 x grønt 20–40 %

Kontinuerlig lys 1 x grønt 5-20 %

Blinkende lys 1 x grønt 0–5 %

Hvis ingen lysdiode lyser etter at knappen (43) har blitt trykt, er batteriet defekt og må skiftes ut.

Montere transporthåndtaket (se bilde C)

- Skru fast transporthåndtaket (4) i gjengene med skruene som følger med.

Stasjonær eller fleksibel montering

- Til en sikker bruk må du montere elektroverktøyet før bruk på et jevn og stabil arbeidsflate (f. eks. arbeidsbenk).

Montere på en arbeidsflate (se bilde D1)

- Fest elektroverktøyet på arbeidsflaten med en egnet skruforbindelse. Bruk borehullene (16).

Montering på et Bosch arbeidsbord

GTA-arbeidsbordene fra Bosch har høydejusterbare ben, slik at elektroverktøyet holdes sikkert på plass uansett underlag. Arbeidsbordenes emneholdere fungerer som støtte for lange emner.

Les gjennom alle advarsler og instrukser som fulgte med arbeidsbenken. Feil ved overholdelsen av advarslene og instruksene kan medføre elektriske støt, brann og/eller alvorlige skader.

▶ Sett arbeidsbordet korrekt opp før du monterer elektroverktøyet. For å unngå faren for at det faller sammen er det viktig at arbeidsbordet settes opp riktig.
- Monter elektroverktøyet i transportstilling på arbeidsbenken.

Fleksibel oppstilling (anbefales ikke!) (se bilde D2)

Hvis det i unntakstilfeller ikke er mulig å montere elektroverktøyet på en plan og stabil arbeidsflate, kan du plassere det med veltebeskyttelse som hjelp.

▶ Uten veltebeskyttelsen står ikke elektroverktøyet stabilt, og det kan velte, spesielt ved saging av maksimale horisontale og/eller vertikale gjæringsvinkler.

- Drei veltebeskyttelsen (21) bakover eller utover til elektroverktøyet står rett på arbeidsflaten.

Støv-/sponavsuging

Støv fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan være helsefarlige. Berøring eller innånding av støv kan utløse allergiske reaksjoner og/eller åndedrettssykdommer hos brukeren eller personer som befinner seg i nærheten.

Visse typer støv som eike- eller bøkestøv gjelder som kreftfremkallende, spesielt i kombinasjon med tilsetningsstoffer til trebearbeidelse (kromat, trebeskyttelsesmidler). Asbestholdig materiale må kun bearbeides av fagfolk.

- Bruk helst et støvavsug som er egnet for dette materialet.

- Sørg for god ventilasjon av arbeidsplassen.

- Det anbefales å bruke en støvmaske med filterklasse P2.

Følg ditt lands gyldige forskrifter for de materialene som skal bearbeides.

▶ Unngå støv på arbeidsplassen. Støv kan lett antennes.

Støv-/sponavsuget kan blokkeres av støv, spon eller avbrukne deler på arbeidsstykket.

- Slå av elektroverktøyet, og ta ut batteriet.

- Vent til sagbladet har stanset helt.

- Finn årsaken til blokkeringen og fjern denne.

Eget avsug (se bilde E)

For enkel oppsamling av spon bruker du støvposen (2) som følger med.

- Kontroller og rengjør støvposen etter hver bruk.

For å unngå brannfare må du fjerne støvposen ved saging av aluminium.

- Sett støvposen (2) på sponutkastet (3).

Støvposen må aldri berøre de bevegelige delene av verktøyet under saging.

Støvsugeren må være egnet til materialet som skal bearbeides.

138 | Norsk

Ved oppsuging av spesielt helsefarlig, kreftfremkallende eller tørt støv må du bruke en spesialstøvsuger.

Utskifting av sagblad

Ta alltid batteriet ut av elektroverktøyet før arbeider på elektroverktøyet utføres (f. eks. vedlikehold, verktøyskifte osv.) og før transport og oppbevaring. Det er fare for skader hvis du trykker på av/på-bryteren ved en feiltagelse.
▶ Bruk vernehansker ved montering av sagbladet.

Berøring av sagbladet medfører fare for skader.

Bruk kun sagblad med en maksimal godkjent hastighet som er høyere enn elektroverktøyets tomgangsturtall.

Bruk kun sagblad som tilsvarer de tekniske dataene som er angitt i denne bruksanvisningen og som er kontrollert jf. EN 847-1 og tilsvarende markert.

Bruk kun sagblad som anbefales av elektroverktøyprodusenten og som er egnet for det materialet du vil bearbeide. Dette hindrer overoppheting av sagtennene under sagingen.

Montering med sekskantskrue (se bilde F1-F4)

Demontere sagbladet:

• Sett elektroverktøyet i arbeidsstilling.
• Drei på unbrakoskruen (44) med unbrakonøkkelen (5 mm), og trykk samtidig på spindellåsen (33) til denne går i lås.
• Hold spindellåsen (33) inntrykt, og skru ut skruen (44) med urviseren (venstregjenger!).

- Ta av spennflensen (45).

- Sving pendelvernedekselet (11) bakover til det stopper.

- Hold pendelvernedekselet i denne stillingen, og ta ut sagbladet (46).

- Før pendelvernedekselet langsomt ned igjen. Montere sagbladet:

Om nødvendig må alle deler som skal monteres rengjøres før innbyggingen.

- Sving pendelvernedekselet (11) bakover. Hold vernedekselet i denne posisjonen.

- Sett det nye sagbladet på den indre spennflensen (47).

▶ Ved montering må du passe på at tennenes skjæreretning (pilretning på sagbladet) stemmer overens med pilretningen på vernedekselet!

- Før pendelvernedekselet langsomt ned igjen.

- Sett på spennflensen (45) og unbrakoskruen (44). Trykk på spindellåsen (33) til den låses, og stram skruen mot urviseren.

Montering med SDS-bolt (se bilde G)

Demontere sagbladet:

• Sett elektroverktøyet i arbeidsstilling.
• Fortsett å trykke på spindellåsen (33), og skru ut SDS-bolten (48) med urviseren (venstregjenger!).
• Ta av spennflensen (45).

• Sving pendelvernedekselet (11) bakover til det stopper.

• Hold pendelvernedekselet i denne stillingen, og ta ut sagbladet (46).

• Før pendelvernedekselet langsomt ned igjen. Montere sagbladet:
  Om nødvendig må alle deler som skal monteres rengjøres før innbyggingen.
• Sving pendelvernedekselet (11) bakover. Hold vernedekselet i denne posisjonen.
• Sett det nye sagbladet på den indre spennflensen (47).

▶ Ved montering må du passe på at tennenes skjæreretning (pilretning på sagbladet) stemmer overens med pilretningen på vernedekselet!

• Før pendelvernedekselet langsomt ned igjen.
• Sett på spennflensen (45) og SDS-bolten (48). Trykk på spindellåsen (33) til den läses, og stram SDS-bolten mot urviseren.

Bruk

Ta alltid batteriet ut av elektroverktøyet før arbeider på elektroverktøyet utføres (f. eks. vedlikehold, verktøyskifte osv.) og før transport og oppbevaring. Det er fare for skader hvis du trykker på av/på-bryteren ved en feiltagelse.

Transportsikring (se bilde H)

Transportsikringen (36) gjør det enklere å håndtere elektroverktøyet ved transport til forskjellige brukssteder.

Avsikring av elektroverktøyet (arbeidsstilling)

- Trykk verktøyarmen litt ned med håndtaket (9) og å avlaste transportsikringen (36).

- Trekk transportsikringen (36) helt ut.

- Før verktøyarmen langsomt oppover.

Sikring av elektroverktøyet (transportstilling)

- Løsne låseskruen (32) hvis denne blokkerer uttrekksanordningen (1). Trekk verktøyarmen helt frem, og trekk til låseskruen igjen for å låse uttrekksanordningen.

- Skru justerskruen (5) helt opp.

- For å låse sagbordet (17) strammer du låseknotten (19).

- Sving verktøyarmen med håndtaket (9)ned til transportsikringen (36) kan trykkes helt inn.

Verktøyarmen er nå sikkert låst for transport.

Arbeidsforberedelse

Forlenge sagbordet (se bilde I)

Lange emner må støttes opp under enden som stikker ut. Sagbordet kan forlenges på venstre og høyre side med sagbordforlengelser (14).

• Løsne klemskruen (15).
• Trekk sagbordforlengelsen (14) ut til ønsket lengde.
• Sagbordforlengelsen festes ved at du strammer klemskruen (15) igjen.

Flytte anleggsskinnen (se bilde J)

Ved saging av vertikale gjæringsvinkler må du flytte på den justerbare anleggsskinnen (25).

• Løsne låseskruen (49).
• Trekk den justerbare anleggsskinnen (25) helt ut.
• Stram låseskruen (49) igjen.

Etter saging av de vertikale gjæringsvinklene skyver du den justerbare anleggsskinnen (25) tilbake igjen (løsne läseskruen (49); skyv anleggsskinnen (25) helt inn; stram läseskruen igjen).

Feste emnet (se bilde K)

For optimal sikkerhet under arbeidet må emnet alltid spennes fast.

Ikke bearbeid emner som er for små til å kunne spennes fast.

• Trykk emnet godt fast mot anleggsskinnene (13) og (25).
• Sett skrutvingen (26) som fulgte med, i et av borehullene (51) som er beregnet for dette formålet.
• Tilpass skrutvingens gjengestang (50) til emnehøyden.
• Stram gjengestangen (50), og fest dermed emnet.

Stille inn horisontale og vertikale gjæringsvinkler

For å sikre presise snitt må du etter intensiv bruk kontrollere elektroverktøyets grunnleggende innstillinger og eventuelt justere disse (se "Kontrollere og justere grunnleggende innstillinger").

Stram alltid läseknappen(19) før saging. Sagbladet kan ellers kile seg fast i arbeidsstykket.

Stille inn horisontal gjæringsvinkel (se bilde L)

Den horisontale gjæringsvinkelen kan stilles inn i et område fra 47° (venstre) til 47° (høyre).

• Løsne låseknappen (19) hvis den er strammet.
• Trekk i spaken (20), og drei sagbordet (17) til vinkelindikatoren (22) viser ønsket horisontal gjæringsvinkel.
• Stram läseknappen (19) igjen.

Det er hakk(23) på sagbordet, beregnet for rask og nøyaktig innstilling av horisontale gjæringsvinkler som brukes ofte:

venstre høyre

0^

45^; 22,5^; 15^ 15^; 22,5^; 45^

• Løsne låseknappen (19) hvis den er strammet.
• Trekk i spaken (20), og drei sagbordet (17) mot venstre eller høyre til ønsket hakk.
• Slipp deretter spaken. Spaken må låses ordentlig i hakket.
• Stram läseknappen (19) igjen.

Stille inn vertikale gjæringsvinkler (se bilde M)

Den vertikale gjæringsvinkelen kan stilles inn fra 0° til 45°.

• Trekk den justerbare anleggsskinnen (25) helt ut.

• Løsne spennhåndtaket (31).

• Sving verktøyarmen med håndtaket (9) helt til vinkelindikatoren (38) viser den ønskede vertikale gjæringsvinkelen.

• Hold verktøyarmen i denne stillingen, og stram spennhåndtaket (31) igjen.

Det er anlegg på huset beregnet for rask og nøyaktig av standardvinklene 0° og 45°.

• Trekk den justerbare anleggsskinnen (25) helt ut.
• Løsne spennhåndtaket (31).
• Du må da svinge verktøyarmen med håndtaket (9) helt til anslag (40) mot høyre (0°) eller til anslag (28) mot venstre (45°).
• Stram spennhåndtaket (31) igjen.

Igangsetting

Sette inn batteriet

▶ Bruk bare originale Bosch li-ion-batterier med spenning som angitt på typeskiltet til elektroverktøyet. Bruk av andre batterier kan medføre skader og brannfare.
- Skyv det oppladede batteriet (34) inn i batterirommet på elektroverktøyet til batteriet er sikkert låst.

Slå på (se bilde N)

- For å slå på elektroverktøyet trykker du først på innkoblingssperren (7). Deretter trykker du på-/av-bryteren (8) helt inn og holder den inne.

Merknad: Av sikkerhetsgrunner kan ikke av/på-bryteren (8) läses, men må holdes kontinuerlig inne under drift.

Utkobling

- For å slå av slipper du av/på-bryteren (8).

Arbeidshenvisninger

Generelle informasjoner om saging

Stram alltid låseknappen (19)og spennhåndtaket (31)før saging. Sagbladet kan ellers kile seg fast i arbeidsstykket.
Ved alle snitt må du først passe på at sagbladet aldri kan berøre anleggsskinnen, skrutvingene eller andre maskindeler. Fjern eventuelt monterte hjelpeanlegg eller tilpass disse på tilsvarende måte.

Beskytt sagbladet mot slag og støt. Ikke utsett sagbladet for trykk fra siden.

Ikke bearbeid deformerte arbeidsstykker. Arbeidsstykket må alltid ha en rett kant som anleggskinnen kan legges mot.

Lange og tunge emner må støttes eller noe må legges under på den frie enden.

Sørg for at pendelvernedekselet fungerer korrekt og kan beveges fritt. Pendelvernedekselet må åpnes når verktøyarmen føres nedover. Når verktøyarmen føres oppover, må pendelvernedekselet dekke sagbladet igjen.

Må bare brukes til saging av materialer som er i overensstemmelse med forskriftsmessig bruk.

140 | Norsk

Markere sagelinjen (se bilde O)

En laserstråle viser sagbladets sagelinje. Slik kan du plassere emnet helt nøyaktig til sagingen, uten at pendelvernedekselet må åpnes.

• Slå på laserstrålen ved å trykke kort på på-/av-bryteren (8) uten å trykke på innkoblingssperren (7).
• Rett merket på emnet etter den høyre kanten til laserlinjen.

Merknad: Kontroller før saging at sagelinjen fortsatt vises riktig (se „Justering av laseren“, Side 141). Laserstrålen kan f.eks. forskyves av vibrasjoner ved intensiv bruk.

Brukerens plassering (se bilde P)

Ikke still deg opp på linje med sagbladet foran elektroverktøyet, men alltid litt på siden av sagbladet. Slik er kroppen din beskyttet mot et mulig tilbakeslag.

• Hold hender, fingre og armer borte fra det roterende sagbladet.
• Ikke legg hendene i kors foran verktøyarmen.

Godkjente arbeidsstykkemål

Maksimale emner:

Horizontal gjæringsvinkel	Vertical gjæringsvinkel	Høyde x bredde [mm]
0^ 0^ 70 × 270
45^ (høyre/ venstre)	0^ 70 × 190
0^ 45^ 45 × 270
45^ (venstre) 45^ 45 × 190
45^ (høyre) 45^ 45 × 190

Minimumsstørrelse på emner (= alle emner som kan spennes fast med den medfølgende skrutvingen til venstre eller høyre for sagbladet): 100 x 40 mm (lengde x bredde)

Maks. sagedybde (0°/0°): 70 mm

Skifte innleggsplater (se bilde Q)

Innleggsplatene (18) kan bli slitt etter lengre bruk av elektroverktøyet.

Skift ut defekte innleggsplater.

• Sett elektroverktøyet i arbeidsstilling.
• Skru ut skruene (53) med unbrakonøkkelen (41), og ta ut de gamle innleggsplatene.
• Legg inn den nye høyre innleggsplaten.
• Skru innleggsplaten på så langt til høyre som mulig med skruene (53), slik at sagbladet ikke kommer i berøring med innleggsplaten noe sted langs den mulige trekkbevegelseslengden.
  – Gjenta trinnene analogt for den nye venstre innleggsplaten.

Saging

Stram alltid läseknappen (19)og spennhåndtaket (31)før saging. Sagbladet kan ellers kile seg fast i arbeidsstykket.

Saging uten trekkbevegelse (kapping) (se bilde R)

• For saging uten trekkbevegelse (små emner) løsner du låseskruen (32) hvis denne er strammet. Skyv verktøyarmen i retning anleggsskinnen (13) helt til den stopper, og stram låseskruen (32) igjen.
• Still inn ønsket horisontal og/eller vertikal gjæringsvinkel ved behov.
• Trykk emnet godt fast mot anleggsskinnene (13) og (25).
• Spenn emnet fast i henhold til målene.
• Slå på elektroverktøyet.
• Før verktøyarmen langsomt ned med håndtaket (9).
• Sag gjennom emnet med jevn fremføring.
• Slå av elektroverktøyet og vent til sagbladet er helt stanset.
• Før verktøyarmen langsomt oppover.

Saging med trekkebevegelse

• For saging ved hjelp av uttrekksanordningen (1) (brede emner) løsner du låseskruen (32) hvis denne er strammet.
• Still inn ønsket horisontal og/eller vertikal gjæringsvinkel ved behov.
• Trykk emnet godt fast mot anleggsskinnene (13) og (25).
• Spenn emnet fast i henhold til målene.
• Trekk verktøyarmen så langt bort fra anleggsskinnen (13) at sagbladet er foran emnet.
• Slå på elektroverktøyet.
• Før verktøyarmen langsomt ned med håndtaket (9).
• Trykk verktøyarmen i retning anleggsskinnene (13) og (25), og sag jevnt gjennom emnet.
• Slå av elektroverktøyet og vent til sagbladet er helt stanset.
• Før verktøyarmen langsomt oppover.

Stille inn dybdeanlegget (sage rille) (se bilde S)

• Sving dybdeanlegget (30) utover.
• Sving verktøyarmen til ønsket stilling med håndtaket (9).
• Drei justerskruen (5) til skrueenden berører dybdeanlegget (30).
• Før verktøyarmen langsomt oppover.

Spesielle emner

Ved saging av buede eller urunde arbeidsstykker må disse sikres ekstra mot gliding. På skjærekanten må det ikke oppstå en spalte mellom arbeidsstykket, anleggsskinnen og sagbordet.

Kontrollere og justere de grunnleggende innstillingene

For å sikre presise snitt må du etter intensiv bruk kontrollere elektroverktøyets grunninnstillinger og eventuelt innstille disse.

Hertil trenger du erfaring og tilsvarende spesialverktøy.

Et Bosch-serviceverksted utfører disse arbeidene raskt og pålitelig.

Ta alltid batteriet ut av elektroverktøyet før arbeider på elektroverktøyet utføres (f. eks. vedlikehold, verktøyskifte osv.) og før transport og oppbevaring. Det er fare for skader hvis du trykker på av/på-bryteren ved en feiltagelse.

Justering av laseren

Merknad: Elektroverktøyet må være koblet til strømforsyningen når laserfunksjonen skal testes.

- Sett elektroverktøyet i arbeidsstilling.

- Drei sagbordet (17) til hakket (23) for 0°. Spaken (20) må låses ordentlig i hakket.

Kontrollere (se bilde T1)

- Tegn en rett sagelinje på emnet.

- Før verktøyarmen langsomt ned med håndtaket (9).

- Rett emnet slik opp at tennene til sagbladet er i flukt med skjærelinjen.

- Hold emnet fast i denne posisjonen og før verktøyarmen langsomt opp igjen.

- Spenn emnet fast.

- Slå på laserstrålen med bryteren (8) uten å trykke på innkoblingssperren (7).

Laserstrålen må være kant i kant med skjærelinjen på emnet over hele lengden, også når verktøyarmen føres nedover.

Stille inn (se bilde T2)

- Drei justerskruen (54) med en egnet skrutrekker helt til hele laserstrålen er parallell med sagelinjen på emnet.

Skruing mot urviserne beveger laserstrålen fra venstre mot høyre, skruing med urviserne beveger laserstrålen fra høyre mot venstre.

Stille inn vertikal standard gjæringsvinkel 0°

- Sett elektroverktøyet i transportstilling.

- Drei sagbordet (17) til hakket (23) for 0°. Spaken (20) må läses ordentlig i hakket.

Kontrollere (se bilde U1)

Armen på vinkelmåleren må flukte med sagbladet (46) over hele lengden.

Stille inn (se bilde U2)

- Løsne spennhåndtaket (9).

- Løsne kontramutteren til stoppskruen (39) med en vanlig ring- eller fastnøkkel (10 mm).

- Skru stoppskruen inn eller ut til hele armen på vinkelmåleren flukter med sagbladet.

- Stram spennhändtaket (31) igjen.

- Deretter strammer du kontramutteren til stoppskruen (39) igjen.

Hvis vinkelindikatoren (38) etter innstillingen ikke er på linje med 0°-merket på skalaen (37), løsner du skruen (55) med en vanlig stjerneskrutrekker og retter inn vinkelindikatoren langs 0°-merket.

Stille inn vertikal standard gjæringsvinkel 45°

- Sett elektroverktøyet i arbeidsstilling.

- Drei sagbordet (17) til hakket (23) for 0°. Spaken (20) må låses ordentlig i hakket.

- Løsne spennhåndtaket (31), og sving verktøyarmen mot venstre til den stopper (45°) med håndtaket (9).

Kontrollere (se bilde V1)

Stille inn (se bilde V2)

- Løsne spennhåndtaket (31).

- Løsne kontramutteren til stoppskruen (29) med en vanlig ring- eller fastnøkkel (10 mm).

- Skru stoppskruen inn eller ut til hele armen på vinkelmåleren flukter med sagbladet.

- Stram spennhåndtaket (31) igjen.

- Deretter strammer du kontramutteren til stoppskruen (29) igjen.

Hvis vinkelindikatoren (38) ikke er på linje med 45°-merket på skalaen (37) etter innstillingen, må du først kontrollere 0°-innstillingen for den vertikale gjæringsvinkelen og vinkelindikatorene igjen. Deretter gjentar du innstillingen av den vertikale 45°-gjæringsvinkelen.

Stille inn vinkelindikatoren (horisontal) (se bilde W)

- Sett elektroverktøyet i arbeidsstilling.

- Drei sagbordet (17) til hakket (23) for 0°. Spaken (20) må låses ordentlig i hakket.

Kontrollere

- Løsne skruen (56) med en stjerneskrutrekker, og rett inn vinkelindikatoren langs 0°-merket.

- Trekk skruen fast igjen.

Transport (se bilde X)

Før en transport av elektroverktøyet må du utføre følgende skritt:

- Løsne låseskruen (32) hvis denne er strammet. Trekk verktøyarmen helt frem, og stram låseskruen igjen.

- Sett elektroverktøyet i transportstilling.

– Fjern alle tilbehørsdelene som ikke kan monteres fast på elektroverktøyet. Legg ubenyttede sagblad helst i en lukket beholder under transport.

- Hold i transporthåndtaket när du bærer elektroverktøyet (4).

142|Suomi

▶ Bruk bare transportanordningene, aldri beskyttelsesanordningene, til transport av elektroverktøyet.

Service og vedlikehold

Vedlikehold og rengjøring

Ta alltid batteriet ut av elektroverktøyet før arbeider på elektroverktøyet utføres (f. eks. vedlikehold, verktøyskifte osv.) og før transport og oppbevaring. Det er fare for skader hvis du trykker på av/på-bryteren ved en feiltagelse.
▶ Hold selve elektroverktøyet og ventilasjonsslissene alltid rene, for å kunne arbeide bra og sikkert.

Vernedekselet må alltid bevege seg fritt og kunne stenges automatisk. Hold derfor området rundt vernedekselet alltid rent.

Fjern støv og spon etter hver arbeidsrunde ved å blåse gjennom med trykkluft eller bruk en pensel. Rengjør gliderullen (12) jevnlig.

Tilbehør

	Artikkelnummer
Skrutvinge 1 609 B04 224
Innleggsplater	1 609 B05 242
Støvpose 1 609 B06 278
Sagblad "Standard" for tre og platematerialer, paneler og lister
Sagblad 216 x 30 mm, 24 tenner 2 608 837 721
Sagblad 216 x 30 mm, 48 tenner 2 608 837 723
Sagblad "Expert" for tre og platematerialer, paneler og lister
Sagblad 216 x 30 mm, 24 tenner 2 608 644 518
Sagblad 216 x 30 mm, 48 tenner 2 608 644 519
Sagblad for tre og platematerialer, paneler og lister (AUSTRALIA 3 601 M41 040)
Sagblad 216 x 30 mm, 24 tenner 2 608 644 646
Sagblad "Standard" for plast og ikke-jernholdige metaller
Sagblad 216 x 30 mm, 64 tenner 2 608 837 776
Sagblad "Expert" for plast og ikke-jernholdige metaller
Sagblad 216 x 30 mm, 66 tenner 2 608 644 543

Kundeservice og kundeveiledning

Kundeservice hjelper deg ved spørsmål om reparasjon og vedlikehold av produktet ditt og reservedelene. Du finner også sprengskisser og informasjon om reservedeler på www.bosch-pt.com

Boschs kundeveilederteam hjelper deg gjerne hvis du har spørsmål om våre produkter og tilbehør.

Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på produktets typeskilt.

Norsk

Robert Bosch AS

Postboks 350

1402 Ski

Tel.: [phone]

Faks: 64 87 89 55

Transport

Li-ion-batteriene i verktøyet underligger kravene for farlig gods. Batteriene kan transporteres på veier av brukeren uten ytterligere krav.

Ved forsendelse gjennom tredje personer (f.eks.: lufttransport eller spedisjon) må det oppfylles spesielle krav til emballasje og merking. Du må konsultere en ekspert for farlig gods ved forberedelse av forsendelsen.

Send batterier kun hvis huset ikke er skadet. Lim igjen de åpne kontaktene og pakk batteriet slik at det ikke beveger seg i emballasjen. Ta også hensyn til videreførende nasjonale forskrifter.

Deponering

Elektroverktøy, batterier, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning.

Elektroverktøy og batterier må ikke kastes i vanlig søppel!

Bare for land i EU:

Iht. det europeiske direktivet 2012/19/EU om brukt elektrisk utstyr og iht. det europeiske direktivet 2006/66/EC må defekte eller brukte batterier/oppladbare batterier samles adskilt og leveres inn for miljøvennlig resirkulering.
