Termék típusa	Akkumulátoros radiális gérvágó fűrész
Márka és modell	Bosch GCM 18V-216 Professional
Referencia	3 601 M41 0.. / 3 601 M41 0B0
Fűrészlap méretei	Átmérő 216 mm, furat 30 mm (vagy 25,4 mm), vastagság 1,2-1,8 mm
Üresjárati fordulatszám	4 600 ford/perc
Tömeg	15,1-16,1 kg (akkumulátortól függően)
Tápellátás	Lítium-ion akkumulátor 18 V (GBA 18V... vagy ProCORE18V... típus)
Maximális vágási kapacitás (0°/0°)	70 x 270 mm (magasság x szélesség)
Gérszög tartomány (vízszintes)	-47° és +47° között
Döntési szög tartomány (függőleges)	0° és 45° között
Beépített lézer	1M osztály, 650 nm, < 0,39 mW
Zajszint (hangnyomás)	95 dB(A); teljesítmény 104 dB(A)
Fő funkciók	Egyenes, hosszanti, keresztirányú, gér-, ferde vágások; vágás radiális mozgással/anélkül; hornyolás
Biztonsági berendezések	Lengő védőburkolat, orsózár, szállítási biztonság, bekapcsolásgátló
Tartozékok	Porzsák, szállítófogantyú, SDS orsó, befogó, imbuszkulcs
Karbantartás és tisztítás	Tisztítsa a szellőzőnyílásokat, a csúszóhengert; cserélje ki az elkopott szilánkvédőket; alapbeállítások ellenőrzése hivatalos szervizben
Pótalkatrészek és javíthatóság	Pótalkatrészek elérhetők a Bosch-nál; javítás 5 napon belül lehetséges a SAV DIRECT-en keresztül
Garancia és vevőszolgálat	Bosch vevőszolgálat: tel. [phone] (Franciaország), [e-mail]
Üzemi hőmérséklet	-20 és +50 °C között (töltés: 0 és +45 °C között)
Ajánlott töltők	AL 18.., AL 36.., GAL 18V-..., GAL 18.., GAX 18V-30, GAL 3680

Gyakran ismételt kérdések - GCM 18V-216 Professional BOSCH

Mi a GCM 18V-216 maximális vágási kapacitása?

Egyenes vágásnál (0° gérszög és 0° döntés) a maximális magasság 70 mm, a szélesség pedig 270 mm. 45°-os gérszög esetén a szélesség 190 mm-re csökken.

Hogyan cseréljem ki a fűrészlapot?

Vegye ki az akkumulátort. Használja az imbuszkulcsot a hatszögletű csavar (balmenet) vagy az SDS orsó kicsavarásához. Tartsa lenyomva az orsózár gombot. Távolítsa el a csavart, a peremet, majd a lapot. Szerelje fel az új lapot a forgásirány figyelembevételével, helyezze vissza a peremet és húzza meg. Viseljen védőkesztyűt.

Milyen akkumulátort használhatok ehhez a fűrészhez?

Kizárólag eredeti Bosch lítium-ion 18 V-os akkumulátorokat használjon, GBA 18V... vagy ProCORE18V... típusokat. A kompatibilis töltők: AL 18.., AL 36.., GAL 18V-..., stb.

Hogyan állítsam be a gér- és döntési szöget?

A gérszöghöz lazítsa meg a rögzítő gombot (19), forgassa el az asztalt és kattintsa be a kívánt szöget. A döntéshez lazítsa meg a szorító kart (31), döntse el a szerszámkart, majd húzza meg újra. Előre meghatározott bemélyedések könnyítik meg a gyakori beállításokat (0°, 15°, 22,5°, 45°).

Hogyan aktiváljam a vezetőlézert?

Nyomja meg enyhén a be-/kikapcsoló gombot (8) anélkül, hogy megnyomná a bekapcsolásgátlót (7). A lézersugár kijelöli a vágási vonalat. Beállításához használja a beállító csavart (54).

Melyek a legfontosabb biztonsági előírások?

Olvassa el az összes figyelmeztetést. Viseljen védőszemüveget, hallásvédőt, porvédő maszkot. Soha ne tegye a kezét a vágási zónába. Használjon befogókat. Győződjön meg róla, hogy a munkadarab megfelelően van rögzítve. Minden beállítás előtt vegye ki az akkumulátort.

Hogyan szereljem fel a fűrészt egy állványra?

Rögzítse a fűrészt egy sík és stabil felületre a furatok (16) és a megfelelő csavarok segítségével. Használhat Bosch GTA munkaállványt is. Rugalmas telepítéshez hajtsa ki a felborulásgátló lábat (21).

Mit tegyek, ha a fűrészlap beszorul?

Állítsa le a fűrészt, várja meg, amíg a lap teljesen megáll, majd vegye ki az akkumulátort. Ezután szabadítsa ki a beszorult darabot. Ellenőrizze, hogy a lap nem sérült-e.

Hogyan karbantartsam a fűrészt?

Rendszeresen tisztítsa a szellőzőnyílásokat, a csúszóhengert és a védőburkolatot. Cserélje ki az elkopott szilánkvédőket. Az alapbeállításokhoz forduljon egy hivatalos Bosch vevőszolgálathoz.

Hogyan szállítsam biztonságosan a fűrészt?

Állítsa a fűrészt szállítási helyzetbe: rögzítse az asztalt, húzza előre teljesen a szerszámkart, húzza meg a szorítócsavart, majd engedje le a kart és kapcsolja be a szállítási biztonságot (36). Hordozza a fűrészt a szállítófogantyúnál (4) fogva. Vegye ki az akkumulátort.

HASZNÁLATI ÚTMUTATÓ GCM 18V-216 Professional BOSCH

hu Eredeti használati utasítás

Magyar ....Oldal 221

Русский...... Страница 235

Nabíjanie akumulátorov

Biztonsági tájékoztató

Általános biztonsági előírások az elektromos kéziszerszámok számára

FIGYELMEZ- TETÉS

Olvassa el valamennyi biztonsági tájékoztatót, előírást, illusztrációt és adatot, amelyet az elektromos

kéziszerszámmal együtt megkapott. Az alábbiakban felsorolt előírások betartásának elmulasztása áramütéshez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet.

Kérjük a későbbi használatra gondosan őrizze meg ezeket az előírásokat.

Az alább alkalmazott "elektromos kéziszerszám" fogalom a hálózati elektromos kéziszerszámokat (hálózati csatlakozó kábellel) és az akkumulátoros elektromos kéziszerszámokat (hálózati csatlakozó kábel nélkül) foglalja magában.

Munkahelyi biztonság

Tartsa tisztán és jól megvilágítva a munkaterületet. A zsúfolt vagy sötét területeken gyakrabban következnek be balesetek.
▶ Ne dolgozzon a berendezéssel olyan robbanásveszelyes környezetben, ahol éghető folyadékok, gázok vagy por vannak. Az elektromos kéziszerszámok szikrákat keltenek, amelyek a port vagy a gözőket meggyújthatják.
Tartsa távol a gyerekeket és a nézelődöket, ha az elektromos kéziszerszámot használja. Ha elvonják a figyelmét, elvesztheti az uralmát a berendezés felett.

Elektromos biztonsági előírások

A készülék csatlakozó dugójának bele kell illeszkednie a dugaszolóaljzatba. A csatlakozó dugót semmilyen módon sem szabad megváltoztatni. Védőföldeléssel ellátott készülékek esetében ne használjon csatlakozó adaptert. A változtatás nélküli csatlakozó dugók és a megfelelő dugaszoló aljzatok csökkentik az áramütés kockázatát.
▶ Kerülje el a földelt felületekkel való érintkezést, mint például csövek, fütötestek, kályhák és hütőgépek. Az áramütés veszélye megnövekszik, ha a teste földelve van.
Tartsa távol az elektromos kéziszerszámot az esötöl és a nedvességtöl. Ha víz jut be egy elektromos kéziszerszámba, az megnöveli az áramütés veszélyét.
▶ Ne használja a kábelt a rendeltetésétől eltérő célokra. Sohase vigye vagy húzza az elektromos kéziszerszá-

mot a kábelnél fogva, valamint sose húzza ki a csatlakozót a kábelnél fogva a dugaszoló aljzatból. Tartsa távol a kábelt hőforrásoktól, olajtól, éles sarkoktól és élektöl, valamint mozgó gépalkatrészektöl. A megrongálódott vagy csomókkal teli kábel megnöveli az áramütés veszélyét.

▶ Ha egy elektromos kéziszerszámmal a szabadban dolgozik, csak kültéri hosszabbítót használjon. A kültéri hosszabbító használata csökkenti az áramütés veszélyét.
Ha nem lehet elkerülni az elektromos kéziszerszám nedves környezetben való használatát, alkalmazzon egy hibaáram-védőkapcsolót. A hibaáram-védőkapcsoló alkalmazása csökkenti az áramütés kockázatát.

Személyi biztonság

Munka közben mindig figyeljen, ügyeljen arra, amit csinál és megfontoltan dolgozzon az elektromos kéziszerszámmal. Ne használja a berendezést ha fáradt vagy kábítószer, alkohol vagy gyógyszer hatása alatt áll. Egy pillanatnyi figyelmetlenség a szerszám használata közben komoly sérülésekhez vezethet.
▶ Viseljen védőfelszerelést. Viseljen mindig védőszemüveget. A védőfelszerelések, mint a porvédő álarc, csúszásbiztos védőcipő, védősapka és fülvédő megfelelő használata csökkenti a személyi sérülések kockázatát.
▶ Kerülje el a készülék akaratlan üzembe helyezését. Győződjön meg arról, hogy az elektromos kéziszerszám ki van kapcsolva, mielött beköti az áramforrást és/vagy az akkumulátort, valamint mielött felemelné és vinni kezdené az elektromos kéziszerszámot. Ha az elektromos kéziszerszám felemelése közben az ujját a kapcsolón tartja, vagy ha a készüléket bekapcsolt állapotban csatlakoztatja az áramforráshoz, az baleset vezethet.
Az elektromos kéziszerszám bekapcsolása előtt okvetlenül távolítsa el a beállítószerszámokat vagy csavarkulcsokat. Az elektromos kéziszerszám forgó részeiben felejtett beállítószerszám vagy csavarkulcs sérüléseket okozhat.
▶ Ne becsülje túl önmagát. Ügyeljen arra, hogy mindig biztosan álljon és az egyensúlyát megtartsa. Igy az elektromos kéziszerszám felett váratlan helyzetekben is jobban tud uralkodni.
▶ Viseljen megfelelő ruházatot. Ne viseljen bő ruhát vagy ékszereket. Tartsa távol a haját és a ruháját a mozgó részektöl. A bő ruhát, az ékszereket és a hosszú hajat a szerszám mozgó részei magukkal ránthatják.
Ha az elektromos kéziszerszámra fel lehet szerelni a por elszívásához és összegyűjtéséhez szükséges be-rendezéseket, ellenőrizze, hogy azok megfelelő mó-don hozzá vannak kapcsolva a készülékhez és rendel-tetésüknek megfelelően működnek. A porgyűjtő be-rendezések használata csökkenti a munka során keletke-ző por veszélyes hatásait.
▶ Ne hagyja, hogy az elektromos kéziszerszám gyakori használata során szerzett tapasztalatok túlságosan magabiztossá tegyék, és figyelmen kívül hagyja az idevonatkozó biztonsági alapelveket. Egy gondatlan

művelet egy másodperc törtrésze alatt súlyos sérüléseket okozhat.

Az elektromos kéziszerszámok gondos kezelése és használata

▶ Ne terhelje túl a berendezést. A munkájához csak az arra szolgáló elektromos kéziszerszámot használja. A megfelelő elektromos kéziszerszámmal a megadott teljesítménytartományon belül jobban és biztonságosabban lehet dolgozni.
▶ Ne használjon olyan elektromos kéziszerszámot, amelynek a kapcsolója elromlott. Minden olyan elektromos kéziszerszám, amelyet nem lehet sem be-, sem ki-kapcsolni, veszélyes és meg kell javíttatni.
Húzza ki a csatlakozót az áramforrásból és/vagy távolítsa el az akkumulátort (ha az leválasztható az elektromos kéziszerszámtól), mielött az elektromos kéziszerszámon beállítási munkákat végez, tartozékokat cserél vagy a szerszámot tárolásra elteszi. Ez az elővigyázatossági intézkedés meggátolja a szerszám akaratlan üzembe helyezését.
A használaton kívüli elektromos kéziszerszámokat olyan helyen tárolja, ahol azokhoz gyermekek nem férhetnek hozzá. Ne hagyja, hogy olyan személyek használják az elektromos kéziszerszámot, akik nem ismerik a szerszámot, vagy nem olvasták el ezt az útmutatót. Az elektromos kéziszerszámok veszélyesek, ha azokat gyakorlatlan személyek használják.
Tartsa megfelelően karban az elektromos kéziszerszámokat és a tartozékokat. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek-e, nincsenek-e beszorulva, illetve nincsenek-e eltörve vagy megrongálódva olyan alkatrészek, amelyek hatással lehetnek az elektromos kéziszerszám működésére. A berendezés megrongálódott részeit a készülék használata előtt javíttassa meg. Sok olyan baleset történik, amelyet az elektromos kéziszerszám nem megfelelő karbantartására lehet visszavezetni.
Tartsa tisztán és éles állapotban a vágószerszámokat. Az éles vágóélekkel rendelkező, gondosan ápolt vágószerszámok ritkábban ékelődnek be és azokat könnyebben lehet vezetni és irányítani.
Az elektromos kéziszerszámokat, tartozékokat, szerszámbiteket stb. csak ezen kezelési utasításoknak megfelelően használja. Vegye figyelembe a munkakörülményeket valamint a kivitelezendő munka sajátosságait. Az elektromos kéziszerszám eredeti rendeltetésétől eltérő célokra való alkalmazása veszélyes helyzeteket eredeményezhet.
Tartsa szárazon, tisztán valamint olaj- és zsírmentes állapotban a fogantyúkat és markoló felületeket. A csúszós fogantyúk és markoló felületek váratlan helyzetekben lehetetlenné teszik az elektromos kéziszerszám biztonságos kezelését és irányítását.

Az akkumulátoros elektromos kéziszerszámok gondos kezelése és használata

Az akkumulátort csak a gyártó által ajánlott töltökészülékekkel töltse fel. Ha egy bizonyos akkumulátortípus feltöltésére szolgáló töltökészülékben egy másik akkumulátort próbál feltölteni, tűz keletkezhet.
- Az elektromos kéziszerszámhoz csak az ahhoz tartozó akkumulátort használja. Más akkumulátorok használata személyi sérüléseket és tüzet okozhat.
A használaton kívüli akkumulátort tartsa távol bármely fémtárgytól, mint például irodai kapcsoktól, pénzérméktől, kulcsoktól, szögektől, csavaroktól és más kisméretű fémtárgyaktól, amelyek áthidalhatják az érintkezőket. Az akkumulátor érintkezői közötti rövidzárlat égési sérüléseket vagy tüzet okozhat.
Nem megfelelő körülmények esetén az akkumulátorból folyadék léphet ki. Kerülje az érintkezést a folyadékkal. Ha véletlenül mégis érintkezésbe került a folyadékkal, azonnal öblítse le vízzel az érintett felületet. Ha a folyadék a szemébe jutott, keressen fel ezen kívül egy orvost. Az akkumulátorból kilépő folyadék irritációkat vagy égéses börsérüléseket okozhat.
Sohase használjon egy akkumulátort vagy szerszá-mot, ha az megrongálódott, vagy ha változtatásokat hajtottak végre rajta. A megrongálódott vagy megvál-toztatott akkumulátorok kiszámíthatatlanul viselkedhetnek, amely tűzhöz, robbanáshoz vagy sérülésveszélyhez vezet.
▶ Ne tegye ki se az akkumulátort se a szerszámot tüz, vagy extrém hőmérsékleti hatásoknak. Ha az akkumulátort tüznek, vagy 130 °C-ot meghaladó hőmérsékletnek teszi ki, az robbanást okozhat.
Tartson be valamennyi töltési előírást és ne töltse fel az akkumulátort, ha annak hömérséklete az utasításokban megadott hömérséklet-tartományon kívül van. Az akkumulátor nem megfelelő módon, vagy a megadott hömérséklet-tartományon kívüli feltöltése megrongálhatja az akkumulátort és megnövelheti a tűzveszélyt.

Szerviz

Az elektromos kéziszerszámot csak szakképzett személyzet kizárólag eredeti pótalkatrészek felhasználásával javíthatja. Ez biztosítja, hogy az elektromos kéziszerszám biztonságos maradjon.
▶ Sohase szervizeljen megrongálódott akkumulátort. Az akkumulátort csak a gyártónak, vagy az erre feljogosított szolgáltatóknak szabad szervizelniük.

Biztonsági előírások gérvágó fűrészek számára

A gérvágó fűrészek fa és fához hasonló anyagok vágására szolgálnak, ezeket csiszoló-daraboló tárcsákkal fémes anyagok, pl. rudak, töcsavarok stb. vágására használni tilos. A csiszolás során keletkező por a mozgó részek, -például az alsó védőbúra- beszorulásához vezet. A csiszolással végrehajtott vágásnál keletkező szikrák megégethetik az alsó védőbúrát, a felszakadásgátlót és az egyéb műanyag alkatrészeket.

Ahol csak lehet, használjon szorítókat a munkadarab rögzítésére. Ha a munkadarabot a kezével támasztja meg, akkor tartsa a kezét a fürészlap mindkét oldalától legalább 100 mm távolságra. Ne használja ezt a fürészt olyan munkadarabok vágására, amelyek túl kicsik ahhoz, hogy biztonságosan rögzíteni lehessen, illetve kézzel fogva lehessen tartani a vágás során azokat. Ha a kezét túl közel helyezi a fürészlaphoz akkor a fürészlap megérintése révén megnő a sérülés veszélye.
A munkadarabnak mozdulatlannak kell lennie, és azt hozzá kell rögzíteni vagy szorítani mind az ütközösínhez, mind az asztalhoz. Ne tolja bele a munkadarabot a fürészlapba és semmiképpen se vágjon szabad kézzel. A rögzítetlen vagy mozgó munkadarabok nagy sebességgel kirepülhetnek és sérüléseket okozhatnak.
Tolja keresztül a fűrészt a munkadarabon. Ne húzza keresztül a fűrészt a munkadarabon. Egy vágás végrehajtásához emelje fel a fűrészfejet és húzza át, anélkül hogy vágna vele, a munkadarab felett, indítsa el a motort, nyomja le a fűrészfejet és tolja keresztül a fűrészt a munkadarabon. Ha a fűrészfejet húzva végzi a vágást, akkor nagy a valószínűsége annak, hogy a fűrészlap felemelkedik a munkadarab tetejére és az egész fűrészlap nagy erővel a kezelő felé vágódik.
Sohase tegye keresztbe a kezét az előirányzott vágási vonalon keresztül, sem a fűrészlap elött, sem a fűrészlap mögött. Ha a munkadarabot "keresztezett kézzel" támasztja meg, vagyis ha a bal kezével tartja a munkadarabot a fűrészlap jobb oldalán, vagy fordítva, akkor ez nagyon veszélyes.
Se a faszilánkok eltávolításához, se más okból ne nyúljon egyik kezével sem az ütközösín mögé a fürészlap-hoz 100 mm-nél kisebb távolságon belül, amíg a fürészlap forog. A forgó fürészlap és a keze közötti távolság talán nem jól érzékelhető, és a keze súlyos sérüléseket szenvedhet.
A vágás előtt vizsgálja meg a munkadarabot. Ha a munkadarab meggörbült vagy megvetemedett, akkor szorítsa azt a kifelé görbülő felületével az ütközösín felé. Mindig gondoskodjon arról, hogy a vágási vonal mentén ne legyen rés a munkadarab, az ütközösín és az asztal között. A meggörbült vagy megvetemedett munkadarabok a vágás során elfordulhatnak vagy eltolódhatnak és a vágás során hozzátapadhatnak a forgó fűrész-laphoz. A munkadarabban nem szabad szögeknek vagy más idegen tárgyaknak lenniük.
▶ Ne használja a fűrészt, amíg a munkadarabon kívül bármely más tárgy, szerszám, faforgács stb. található az asztalon. A kisebb szilánkok vagy laza fadarabok vagy egyéb tárgyak, amelyek érintkezésbe juthatnak a forgó fű-részlappal, nagy sebességgel kirepülhetnek.
Egyszerre csak egy munkadarabot fürészeljen. Az egymásra rakott munkadarabokat nem lehet megfelelően lerögzíteni, ezek a vágás során hozzátapadhatnak a fürész-laphoz, vagy elmozdulhatnak.
A használat elött gondoskodjon arról, hogy a gérvágó fürész egy sík, stabil munkafelületre legyen helyezve

vagy erősítve. Egy sík és stabil munkafelület csökkenti annak a kockázatát, hogy a gérvágó fűrész labilissá váljon.

▶ Tervezze meg a munkát. Minden olyan alkalommal, amikor megváltoztatja a vízszintes vagy függöleges sarokillesztési szög beállítását, gondoskodjon arról, hogy az állítható ütközösín úgy legyen beállítva, hogy megfelelően megtámassza a munkadarabot és hogy sem a fűrészlappal, sem a védőberendezéssel ne kerülhessen érintkezésbe. Anélkül, hogy a fűrészt "BE"-kapcsolná és anélkül, hogy munkadarab lenne az asztalon, mozgassa végig a fűrészlapon, szimulálva a vágást, hogy biztos legyen benne, hogy az nem érhet hozzá és nem vághat bele az ütközösínbe.
Gondoskodjon megfelelő alátámasztásról, mint például asztal hosszabbítókról, fűrészbakokról, stb. az olyan munkadarabokhoz, amelyek szélesebbek vagy hosszabbak az asztal felső részénél. A gérvágó fűrész asztalánál hosszabb vagy szélesebb munkadarabok meg-billenhetnek, ha nincsenek biztonságosan alátámasztva. Ha a levágott darab vagy a munkadarab megbillen, akkor felemelheti az alsó védőbúrkolatot vagy a fűrészlappal való érintkezés következtében kirepülhet.
▶ Ne kérjen meg másokat, hogy egy asztal hosszabbító helyett vagy bármily más módon azok támasszák meg a munkadarabot. Ha a munkadarab nincs stabilan megtámasztva, akkor a vágás közben a fűrészlap meggörbülhet vagy a munkadarab elmozdulhat és beleránthatja a kezelőt vagy a másik személyt a forgó fűrészlapba.
▶ A levágott darabnak nem szabad beékelődnie, vagy bármely más okból hozzányomódnia a forgó fűrészlaphoz. Hosszirányú ütközök használata esetén a levágott darab a forgó fűrészlaphoz szorulva beékelődhet és azt a fűrészlap nagy erővel kirepítheti.
▶ Mindig használjon egy szorítót vagy egy megfelelő rögzítő szerkezetet a körkeresztmetszetű anyagok, mind például rudak vagy csövek vágásához. A rudak a vágás közben elgördülhetnek, ettől a fűrészlap beakadhat, "haraphat" és a munkadarabot a kezelő kezével együtt beránthatja a fűrészlapba.
Várja meg, hogy a fűrészlap elérje a teljes sebességét, mielőtt hozzáérne vele a munkadarabhoz. Ez csökkenti a munkadarab kirepülésének kockázatát.
Ha a munkadarab vagy a fűrészlap beékelődik, kapcsolja ki a gérvágó fűrészt. Várja meg, amíg az összes mozgó alkatrész leáll, majd húzza ki a csatlakozó dugót a csatlakozó aljzatból és/vagy távolítsa el az akkumulátorcsomagot. Ezután szabadítsa ki a beékelődött anyagot. Ha egy beékelődött munkadarabbal folytatja a munkát, elvesztheti az uralmát a berendezés felett, vagy megrongálhatja a gérvágó fűrészt.
A vágás befejezése után engedje el a kapcsolót, tartsa lent a fűrészfejet és várja meg, amíg a fűrészlap leáll, mielőtt eltávolítaná a levágott darabot. A kezével a még forgó fűrészlap közelébe nyúlni veszélyes.
Tartsa szorosan a fogantyút, ha egy nem teljes vágást hajt végre, vagy ha elengedi a kapcsolót, mielőtt a fűrészfej a lenti véghelyzetben lenne. A fűrész lefékezési

folyamata ahhoz vezethet, hogy a berendezés a fürészfejet hirtelen lefelé rántja és ez sérüléseket okozhat.

Tartsa tisztán a munkahelyét. Az anyagkeverékek különösen veszélyesek. A könnyűfémpor meggyulladhat vagy felrobbanhat.
▶ Ne használjon eltompult, megrepedt, meggörbült vagy megrongálódott fürészlapokat. Az életlen vagy hibásan beállított fogú fürészlapok egy túl keskeny vágási résben megnövekedett súrlódáshoz, a fürészlap beragadásához és visszarúgásokhoz vezetnek.
▶ Erösen ötvözött gyorsacélból (HSS-acélból) készült fürészlapokat nem szabad használni. Az ilyen fürészlapok könnyen eltörhetnek.
▶ Mindig csak helyes méretű és megfelelő rögzítő nyílással (például rombuszalakú vagy körkeresztmetszetű) ellátott fűrészlapokat használjon. Az olyan fűrészlapok, amelyek nem felelnek meg a berendezés rögzítő alkatrésének, nem központosan forognak és a berendezés feletti uralom elvesztéséhez vezetnek.
Soha ne távolítsa el a levágott anyagmaradékokat, faforgácsot vagy hasonlókat a vágási tartományból, miközben az elektromos kéziszerszám még működésben van. Vezesse előbb mindig a nyugalmi helyzetbe a szerszámkart és kapcsolja ki az elektromos kéziszerszámot.
A munka befejezése után ne érjen hozzá a fürészlap-hoz, amíg az le nem hült. A fürészlap a munka során igen forró lesz.
▶ Soha ne tegye felismerhetetlenné az elektromos kéziszerszámon található figyelmeztető táblákat.
Az akkumulátorok megrongálódása vagy szakszerütlen kezelése esetén abból gözök léphetnek ki. Az akkumulátor kigyulladhat vagy felrobbanhat. Azonnal juttasson friss levegőt a helyiségbe, és ha panaszai vannak, keressen fel egy orvost. A gözök ingerelhetik a légutakat.
▶ Ne nyissa fel az akkumulátort. Ekkor fennáll egy rövidzárlat veszélye.
Az akkumulátort hegyes tárgyak, például tük vagy csavarhúzók, vagy külső erőbehatások megrongálhatják. Belső rövidzárlat léphet fel és az akkumulátor kigyulladhat, füstöt bocsáthat ki, felrobbanhat, vagy túlhevülhet.
Az akkumulátort csak a gyártó termékeiben használja. Az akkumulátort csak így lehet megvédeni a veszélyes túlterheléstől.

Óvja meg az elektromos kéziszerszámot a forróságtól, például a tartós napsugárzástól, a tűztől, a szennyezésektől, a víztől és a nedvességtől. Robbanásveszély és rövidzárlat veszélye áll fenn.

Az elektromos kéziszerszám egy figyelmeztető táblával kerül kiszállításra (lásd a "Szimbólumok és magyarázatuk" táblázatot).

Ne irányítsa a lézersugarat más személyekre vagy állatokra és saját maga se nézzen bele sem a közvetlen, sem a visszavert lézersugárba. Ellenkező esetben a személyeket

elvakíthatja, baleseteket okozhat és megsértheti az érintett személy szemét.

▶ Ne irányítsa a lézersugarat olyan személyekre, akik éppen egy távcsőbe, vagy hasonló eszközbe néznek. Ezzel nekik szemsérüléseket okozhat.
Ha a szemét lézersugárzás éri, csukja be a szemét és lépjen azonnal ki a lézersugár vonalából.
▶ Soha ne cserélje ki a készülékbe beépített lézert egy más típusú lézerre. A nem ehhez az elektromos kéziszer-számhoz illő lézer sérülésveszélyt okozhat.
▶ Ne hajtson végre a lézerberendezésen semmiféle változtatást.
A lézer keresőszemüveget ne használja védőszemüvegként. A lézer keresőszemüveg a lézersugár felisme-résének megkönnyítésére szolgál, de a lézersugártól nem véd.
▶ A lézer keresőszemüveget ne használja napszemüveg-ként, vagy a közúti közlekedéshez. A lézer keresőszem-üveg nem nyújt teljes védelmet az ultraibolya sugárzás el-len és csökkenti a színfelismerési képességet.
▶ Ne használjon optikai gyűjtölencsével felszerelt eszközöket, például távcsöveket a sugárzó forrás megtekintésére. Ezzel saját magának szemsérüléseket okozhat.
Vigyázat – ha az itt megadottól eltérő kezelő vagy szabályozó berendezéseket, vagy az itt megadottaktól eltérő eljárást használ, ez veszélyes sugársérülésekhez vezethet.

Jelképes ábrák

A következő szimbólumoknak komoly jelentőségük lehet az Ön elektromos kéziszerszámának használata során. Jegyeze meg ezeket a szimbólumokat és jelentésüket. A szimbólumok helyes interpretálása segítségére lehet az elektromos kéziszerszám jobb és biztonságosabb használatában.

Szimbólumok és magyarázatuk

Lézersugárzás Ne figyelje meg közvetlenül teleszkó- pos optikával 1M osztályú lézer

Soha ne tegye be a kezét a fürészelési területre, amíg az elektromos kéziszerszám működésben van. A fürészlap megérintése sérülésveszéllyel jár.

Viseljen porvédő álarcot.

Viseljen védőszemüveget.

Szimbólumok és magyarázatuk

Viseljen fülvédőt. Ennek elmulasztása esetén a zaj hatása a hallóképesség elvesztéséhez vezethet.

Veszélyes terület! Amennyire lehetséges, tartsa távol a kezét, az ujjait és a karját ettöl a területtől.

Függöleges sarkalószögek fűrészelésekor a szabályozható ütközösínt ki kell húzni.

3 601 M41 000,

3 601 M41 040:

Ügyeljen a fűrészlap méreteire. A lyuk át- mérőjének játékmentesen hozzá kell il-

leszkednie a szerszámtengelyhez. Ha redukáló idomok alkalmazására van szükség, ügyeljen arra, hogy a redukáló idom

3 601 M41 0B0:

vastagságának, a fürészlap nyilásátmérőjének és a szerszámorsó átmérőjének. Lehetőleg a fürészlappal együtt szállított redukáló idomokat használja.

A fűrészlap átmérőjének meg kell felelnie a jelen megadott értéknek.

Az SDS-csavarnak a fűrészlap megszorításához szükséges (az óramutató járásával ellenkező irányban), illetve a fűrészlap kilazításához szükséges (az óramutató járásával megegyező irányban) forgásirányát jelzi.

A termék és a teljesítmény leírása

Olvassa el az összes biztonsági figyelmeztetést és előírást. A biztonsági előírások és utasítások betartásának elmulasztása áramütéshez, tűzhöz és/vagy súlyos sérülésekhez vezethet.

Kérjük, vegye figyelembe a Használati Utasítás első részében található ábrákat.

Rendeltetésszerű használat

Az elektromos kéziszerszám stacioner berendezésként kemény- és puhafából készült munkadarabokban, valamint fa-forgács- és farostlemezekben hosszanti és keresztirányú egyenes vágások végrehajtására szolgál. A berendezésen -47° és +47° közötti vízszintes sarkalószögeket és 0° és +45° közötti függőleges sarkalószögeket lehet beállítani.

Megfelelő fűrészlapok alkalmazásával a berendezés alumínium és műanyag profilok fűrészelésére is alkalmas.

Az ábrázolásra kerülő komponensek

A készülék ábrázolásra kerülő komponenseinek sorszámozása az elektromos kéziszerszámnak az ábra-oldalon található képére vonatkozik.

(1) Húzószerkezet

226 | Magyar

(2) Porgyűjtő zacskó ^A)
(3) Forgácskivető
(4) Szállító fogantyú
(5) A mélységi ütköző szabályozócsavarja
(6) Lézer védősapka
(7) A be-/kikapcsoló bekapcsolási reteszelője
(8) Be-/kikapcsoló
(9) Fogantyú
(10) Védőbúra
(11) Lengő védőburkolat
(12) Csúszógörgő
(13) Ütközösín
(14) Fürészasztal hosszabbító
(15) A fürészasztal hosszabbító szorítócsavarja
(16) Szerelöfuratok
(17) Fürészasztal
(18) Felszakadásgátló betétlap
(19) Rögzítögomb tetszőleges sarkalószögek beállításához (vízszintes)
(20) Sarokillesztési szög beállító kar (vízszintes irányban)
(21) Felbillenés elleni védelem
(22) Sarkalószög kijelző (vízszintes)
(23) Standard-sarkalószög jelző bevágások (vízszintes)
(24) Sarokillesztési szög skála (vízszintes irányban)
(25) Beállítható ütközösín
(26) Csavaros szorító
(27) Forgácsterelőlap
(28) Ütköző a 45° standard-sarkalószöghöz (függőleges)
(29) Ütközöcsavar a 45° sarkalószöghöz (függöleges)

(30) Mélységi ütköző
(31) Szorító fogantyú tetszőleges sarkalószögek beállítására (függőleges)
(32) Húzószerkezet rögzítőcsavar
(33) Tengely reteszelés
(34) Akkumulátor
(35) Akkumulátor reteszelés feloldó gomb
(36) Szállítási rögzítési segédeszközök
(37) Sarokillesztési szög skála (függőleges)
(38) Sarkalószög kijelző (függőleges)
(39) Ütközöcsavar a 0° sarkalószöghöz (függöleges)
(40) Ütköző a 0° standard-sarkalószöghöz (függőleges)
(41) Belsö hatlapos csavarkulcs (5 mm)
(42) Akkumulátor töltöttségi szint kijelző
(43) Akkumulátor töltöttségi szint kijelző gomb
(44) Belső hatlapos fejű csavar a fűrészlaprögzítés számára
(45) Befogó karima
(46) Fürészlap
(47) Belső befogókarima
(48) SDS-capszeg
(49) Beállítható ütközösín reteszelő csavar
(50) Menetes orsó
(51) Furatok a csavaros szorító számára
(52) Lézersugár kilépő nyílás
(53) Csavarok a felszakadásgátló betétlaphoz
(54) Lézer pozicionáló állítócsavar (párhuzamosság)
(55) Szögmérő csavar (függőleges)
(56) Szögmérő (vízszintes) csavarja

A) A képeken látható vagy a szövegben leirt tartozékok részben nem tartoznak a standard szállítmányhoz. Tartozék-programunkban valamennyi tartozék megtalálható.

Müszaki adatok

Lapfűrész GCM 18V-216 GCM 18V-216
Rendelési szám	3 601 M41 0.. 3 601 M41 0B0
Üresjáratí fordulatszám perc	-1	4600 4600
Lézertípus nm 650 650
	mW < 0,39 < 0,39
Lézerosztály 1M 1M
A lézervonal divergenciája mrad (teljes szög) 1,0 1,0
Súly az „EPTA-Procedure 01:2014” szerint	kg 15,1-16,1	^A) 15,1-16, 1^A)
Megengedett környezeti hőmérséklet
- a töltés során °C 0...+45 0...+45
- üzem közben ^B) és a tárolás során °C -20...+50 -20...+50
Lapfürész GCM 18V-216 GCM 18V-216
Javasolt akkumulátorok ProCORE18V...	GBA 18V...GBA 18V... W	ProCORE18V...GBA 18V...GBA 18V... W
Javasolt töltőkészülékek AL 18..	AL 36..GAL 18V-...GAL 18..GAX 18V-30GAL 3680	AL 18..AL 36..GAL 18V-...GAL 18..GAX 18V-30GAL 3680
Javasolt töltőkészülékek az induktív akkumulátorokhoz	GAL 18.. W GAL 18.. W

A kéziszerszámhoz használható fűrészlapok méretei

Fürészlap átmérő mm 216 216

Fürészlap magvastagság mm 1,2-1,8 1,2-1,8

Furatátmérő mm 30 25,4

A) az alkalmazásra kerülő akkumulátortól függ
B) <0 °C hömérsékletek esetén korlátozott teljesítmény
Megengedett munkadarab méretek (lásd „Megengedett munkadarab méretek“, Oldal 231)

Zaj adatok

A zajkibocsátási értékek a EN 62841-3-9. szabványnak megfelelően kerültek meghatározásra.

Az elektromos kéziszerszám A-értékelésű zajszintjének tipikus értékei: hangnyomásszint 95 dB(A); hangteljesítményszint 104 dB(A). Szórás, K = 3 dB.

Viseljen fülvédöt!

Az ezen előírásokban megadott zajkibocsátási érték egy szabványban rögzített mérési módszerrel került meghatározásra és az elektromos kéziszerszámok összehasonlítására ez az érték felhasználható. Ez az érték a zajkibocsátás ideiglenes becslésére is alkalmas.

A megadott zajkibocsátási érték az elektromos kéziszerszám fő alkalmazási területeire vonatkozik. Ha azonban az elektromos kéziszerszámot más célokra, eltérő betétszerszámokkal, vagy nem kielégítő karbantartás mellett használják, a zajkibocsátási érték a fenti értékektől eltérhet. Ez az egész munkaidöre vonatkozó zajkibocsátást lényegesen megnövelheti.

A zajkibocsátás pontos megbecsüléséhez figyelembe kell venni azokat az időszakokat is, amikor a készülék kikapcsolt állapotban van, vagy amikor be van ugyan kapcsolva, de nem kerül ténylegesen használatra. Ez az egész munkaidőre vonatkozó zajkibocsátást lényegesen csökkentheti.

Összeszerelés

Az elektromos kéziszerszámon végzendő minden munka (például karbantartás, szerszámcse, stb.) megkezdése előtt, valamint szállításhoz és tároláshoz vegye ki az akkumulátort az elektromos kéziszerszámból. Ellenkező esetben a be-/kikapcsoló véletlen megérintésekor bekapcsolódó készülék sérüléseket okozhat.

Szállítmány tartalma

Ehhez vegye figyelembe a szállítmány tartalmának az Üzemeltetési útmutató elején található ábrázolását.

Az elektromos kéziszerszám első üzembevétele előtt ellenőrizze, hogy a készülékkel együtt az alábbiakban felsorolt valamennyi alkatrész is kiszállításra került-e:

– Gérvágó fűrész felszerelt fűrészlappal
- (2) porgyüjtő zacskó
- (4) szállító fogantyú, 2 csavar a felszereléshez
- (48) SDS-capszeg
- (26) csavaros szorító
- (41) belsö hatlapos csavarkulcs

Megjegyzés: Ellenőrizze az elektromos kéziszerszám esetleges rongálódásait.

Az elektromos kéziszerszám további használata előtt gondosan győződjön meg arról, hogy a védőberendezések vagy a némileg megsérült alkatrészek a sérülés ellenére tökéletesen és céljuknak megfelelően működnek-e. Ellenőrizze, hogy a mozgó részek kifogástalanul működnek-e, nem szorulnak-e be, nem sérültek-e meg. Az elektromos kéziszerszám csak akkor működik tökéletesen, ha annak minden egyes alkatrésze megfelel a rá vonatkozó előírásoknak és helyesen került felszerelésre.

A megrongálódott védőberendezéseket és alkatrészeket egy erre feljogosított, elismert szakmühelyben meg kell javíttatni vagy ki kell cseréltetni.

Az akkumulátor feltöltése

Csak a Müszaki Adatoknál megadott töltökészülékeket használja. Csak ezek a töltökészülékek felelnek meg

228 | Magyar

pontosan az Ön elektromos kéziszerszámában alkalma- zásra kerülő Li-ion-akkumulátornak.

Figyelem: Az akkumulátor részben feltöltve kerül kiszállításra. Az akkumulátor teljes teljesítményének biztosítására az első alkalmazás előtt töltse fel teljesen az akkumulátort a töltőkészülékben.

A Li-ion-akkumulátort bármikor fel lehet tölteni, anélkül, hogy ez megrövidítené az élettartamát. A töltési folyamat megszakítása nem árt az akkumulátornak.

A lithium-ionos-akkumulátort az „Electronic Cell Protection (ECP)“ védi a túl erős kisülés ellen. Ha az akkumulátor kimerült, az elektromos kéziszerszámot egy védőkapcsoló kikapcsolja: Ekkor a betétszerszám nem mozog tovább.

- Az elektromos kéziszerszám automatikus kikapcsolása után ne nyomja tovább a be-/kikapcsolót. Ez meg-rongálhatja az akkumulátort.

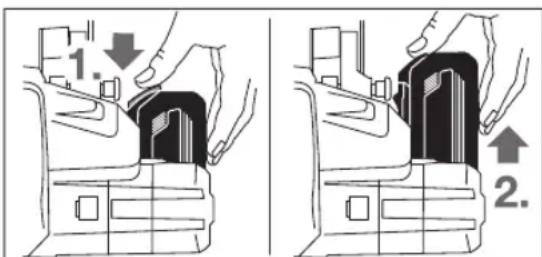

Az akkumulátor kivétele (lásd a A ábrát)

A (34) akkumulátor két reteszelővállal van ellátva, amelyek meggátolják, hogy az akkumulátor a (35) akkumulátor reteszelés feloldó gomb akaratlan megnyomásakor kiessen. Amíg az akkumulátor be van helyezve az elektromos kéziszerszámba, azt egy rugó a helyén tartja.

A (34) akkumulátor eltávolításához nyomja meg a (35) reteszelésfeloldó gombot és húzza ki az akkumulátort előrefelé az elektromos kéziszerszámból. Ne eröltesse a kihúzást.

Akkumulátor töltöttségi szint kijelző (lásd a B ábrát)

A töltöttségi szintet biztonsági okokból csak használaton kívüli elektromos kéziszerszám esetén lehet lekérdezni.

Akkumulátor típus: GBA 18V...

A (42) akkumulátor feltöltési szintjelző display három zöld LED-je a (34) akkumulátor töltési szintjét mutatja. A töltési szint kijelzéséhez nyomja meg a (43) gombot. Erre kivett akkumulátor esetén is van lehetőség.

LED Kapacitás

Tartós fény, 3 x zöld 60 - 100 %

Tartós fény, 2 x zöld 30 - 60 %

Tartós fény, 1 x zöld 5 - 30 %

Villogó fény 3 x zöld 0 - 5 %

Ha a (43) gomb megnyomása után egy LED sem gyullad ki, akkor az akkumulátor hibás és ki kell cserélni.

Akkumulátor típus: ProCORE 18V...

A (42) akkumulátor töltöttségi szint kijelző öt zöld LED-je a (34) akkumulátor töltöttségi szintjét mutatja. A töltési szint

kijelzéséhez nyomja meg a (43) gombot. Erre kivett akkumulátor esetén is van lehetőség.

LED Kapacitás

Tartós fény, 5 x zöld 80 - 100 %

Tartós fény, 4 x zöld 60 - 80 %

Tartós fény, 3 x zöld 40 - 60 %

Tartós fény, 2 x zöld 20 - 40 %

Tartós fény, 1 x zöld 5 - 20 %

Villogó fény 1 x zöld 0 - 5 %

Ha a (43) gomb megnyomása után egy LED sem gyullad ki, akkor az akkumulátor hibás és ki kell cserélni.

A szállító fogantyú felszerelése (lásd a C ábrát)

– Csavarozza bele a mellékelt csavarokkal a (4) szállító fogantyút szorosan a meglévő menetes furatokba.

Stacioner vagy flexibilis felszerelés

A biztonságos kezelés biztosítására az elektromos kéziszerszámot a használat előtt fel kell szerelni egy stabil, sík munkafelületre (például egy munkapadra).

Felszerelés egy munkafelületre (lásd a D1 ábrát)

– Megfelelő csavarkötésekkel rögzítse az elektromos kéziszerszámot a munkafelületre. Erre szolgálnak a (16) furatok.

Felszerelés egy Bosch gyártmányú munkaasztalra

A Bosch gyártmányú GTA-munkaasztalok szabályozható magasságú lábaik révén bármilyen talajon vagy padlón biztos alapot nyújtanak az elektromos kéziszerszám számára. A munkaasztalok munkadarab-támaszai a hosszú munkadarabok alátámasztására szolgálnak.

Olvassa el a munkaasztalhoz mellékelt valamennyi figyelmeztető megjegyzést és előírást. A figyelmeztetések és előírások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet.

Szerelje teljesen és helyesen össze a munkaasztalt, mielött felszerelné rá az elektromos kéziszerszámot. A helyes összeszerelés igen fontos, hogy elkerülje az összedölési veszélyt.

– Szerelje fel az elektromos kéziszerszámot a szállítási helyzetben a munkaasztalra.

Flexibilis felállítás (nem javasoljuk!) (lásd a D2 ábrát)

Ha kivételes esetekben nincs arra lehetőség, hogy az elektromos kéziszerszámot egy stabil, sík munkafelületre szerelje fel, azt kivételképpen egy felbillenés elleni védelemmel ellátva is fel lehet állítani.

A felbillenés elleni védelem nélkül az elektromos kéziszerszám nem áll biztosan, és különösen a maximális sarkalószöggel való fűrészelés esetén könnyen felbilenhet.

- Forgassa el a (21) felbillenés elleni védelmet annyira befelé vagy kifelé, hogy az elektromos kéziszerszám a munkafelületen egyenesen álljon.

Por- és forgácselszívás

Az ólomtartalmú festékrétegek, egyes fafajták, ásványok és fémek pora egészségkárosító hatású lehet. A poroknak a kezelő vagy a közelben tartózkodó személyek által történő megérintése vagy belégzése allergikus reakciókat és/vagy a légutak megbetegedését vonhatja maga után.

Egyes faporok, például tölgy- és bükkfaporok rákkeltő hatásúak, föleg ha a faanyag kezeléséhez más anyagokat is felhasználtak (kromát, favédő vegyszerek). A készülékkel azbesztet tartalmazó anyagokat csak szakembereknek szabad megmunkálniuk.

• A lehetőségek szerint használjon az anyagnak megfelelő porelszívást.
• Gondoskodjon a munkahely jó szellöztetéséröl.
  – Ehhez a munkához célszerű egy P2 szűrőosztályú porvé-dő álarcot használni.

A feldolgozásra kerülő anyagokkal kapcsolatban tartsa be az adott országban érvényes előírásokat.

▶ Gondoskodjon arról, hogy a munkahelyén ne gyülhes- sen össze por. A porok könnyen meggyulladhatnak.

A por-/forgácselszívást por, forgács vagy a munkadarabról levált darabok eltömhetik.

• Kapcsolja ki az elektromos kéziszerszámot és vegye ki az akkumulátort.
• Várja meg, amíg a fűrészlap teljesen leáll.
• Határozza meg és hárítsa el a beékelődés okát.

Saját porelszívás (lásd a E ábrát)

A forgács egyszerű felfogásához használja a készülékkel szál-lított (2) porgyűjtő zacskót.

A porgyűjtő zacskót minden egyes használat után el- lenőrizze és tisztítsa meg.
▶ A tüzveszély megelőzésére alumínium fürészelésekor távolítsa el a porgyűjtő zacskót.

- Tolja rá a (2) porgyújtő zacskót a (3) forgácskivetőre.

A porgyűjtő zacskónak a fűrészelés során sohasem szabad megérinteni valamelyik mozgó alkatrészt.

A porgyüjtő zacskót mindig időben ürítse ki.

Külső porelszívás

Az elszíváshoz a (3) forgácskivetőhöz egy porszívótömlőt (∅ 35 mm) is lehet csatlakoztatni.

- Dugaszolja erőteljesen bele a porgyűjtő zacskó csonkját a (3) forgácskivetőbe.

A porszívónak alkalmasnak kell lennie a megmunkálásra kerülő anyagból keletkező por elszívására.

Az egészségre különösen ártalmas, rákkeltő hatású vagy száraz porok elszívásához egy speciálisan erre a célra gyártott porszívót kell használni.

A fürészlap kicserélése

Az elektromos kéziszerszámon végzendő minden munka (például karbantartás, szerszámcse, stb.) megkezdése előtt, valamint szállításhoz és tároláshoz vegye ki az akkumulátort az elektromos kéziszerszám-

ból. Ellenkező esetben a be-/kikapcsoló véletlen megérintésekor bekapcsolódó készülék sérüléseket okozhat.

A fürészlap felszereléséhez viseljen védőkesztyüt. A fürészlap megérintése esetén sérülési veszély áll fenn.

Csak olyan fürészlapokat használjon, amelyek megengedett sebessége magasabb az elektromos kéziszerszám üresjárati sebességénél.

Csak olyan fűrészlapokat használjon, amelyek megfelelnek az ezen Kezelési Utasításban megadott adatoknak és amelyeket az EN 847-1 szabványnak megfelelően ellenőriztek és megfelelőnek találtak.

Csak olyan fűrészlapokat használjon, amelyeket ezen elektromos kéziszerszám gyártója javasolt, és amelyek a megmunkálásra kerülő anyaghoz alkalmasak. Ez meggátolja a fűrészelés során a fűrészfogak túlmelegedését.

Felszerelés belső hatlapos csavarral (lásd a F1-F4 ábrát)

A fürészlap kiszerelése:

• Hozza munkahelyzetbe az elektromos kéziszerszámot.
• Forgassa el a (44) belső hatlapos csavart az 5 mm-es belső hatoldalú csavarkulccsal és nyomja be ezzel egyidejű leg a (33) orsóreteszelést, amíg az bepattan a helyére.
• Tartsa benyomva a (33) orsóreteszelést és csavarja teljesen ki a (44) csavart az óramutató járásával megegyező irányba (balmenet!).
• Vegye le a (45) befogó karimát.
• Hajtsa egészen ütközésig hátra a (11) lengő védőburkola- tot.
• Tartsa fogva ebben a helyzetben a lengő védőburkolatot és vegye ki a (46) fűrészlapot.
• Vezesse ismét lassan lefelé a lengő védőburkolatot.

A fürészlap beszerelése:

A beszerelés előtt szükség esetén tisztítsa meg valamennyi beszerelésre kerülő alkatrészt.

- Hajtsa hátra a (11) lengő védőburkolatot. Tartsa ebben a helyzetben a lengő védőburkolatot.

- Tegye fel az új fűrészlapot a belső (47) befogó karimára.

A fürészlap beszerelésekor ügyeljen arra, hogy a fogak vágási iránya (a fürészlapon a nyil által jelzett irány) megegyezzen a védőburkolaton található nyil által jelzett iránnyal!

- Vezesse ismét lassan lefelé a lengő védőburkolatot.

– Tegye fel a (45) befogó karimát és a (44) belső hatlapos csavart. Nyomja meg a (33) orsóreteszelést, amíg az beugrik a reteszelési helyzetbe és húzza meg a csavart szorosra az óramutató járásával ellenkező irányban.

Felszerelés SDS-capszeggel (lásd a G ábrát)

A fürészlap kiszerelése:

• Hozza munkahelyzetbe az elektromos kéziszerszámot.
• Tartsa benyomva a (33) orsóreteszelést és az óramutató járásával megegyező irányban csavarja ki a (48) SDS-capszeget (balmenet!).
• Vegye le a (45) befogó karimát.
  – Hajta hátra ütközésig a (11) lengő védőburkolatot.

230 | Magyar

• Tartsa fogva ebben a helyzetben a lengő védőburkolatot és vegye ki a (46) fűrészlapot.
  – Vezesse ismét lassan lefelé a lengő védőburkolatot. A fűrészlap beszerelése:

A beszerelés előtt szükség esetén tisztítsa meg valamennyi beszerelésre kerülő alkatrészt.

– Hajtsa hátra a (11) lengő védőburkolatot. Tartsa ebben a helyzetben a lengő védőburkolatot.

- Tegye rá az új fűrészlapot a belső (47) befogó karimára.

A fűrészlap beszerelésekor ügyeljen arra, hogy a fogak vágási iránya (a fűrészlapon a nyíl által jelzett irány) megegyezzen a védőburkolaton található nyíl által jelzett iránnyal!

– Vezesse ismét lassan lefelé a lengő védőburkolatot.

- Tegye fel a (45) befogó karimát és a (48) SDS-capszeget. Nyomja meg a (33) orsóreteszelést, amíg az beugrik a reteszelési helyzetbe és az óramutató járásával ellenkező irányban forgatva húzza meg szorosra az SDS-capszeget.

Üzemeltetés

Az elektromos kéziszerszámon végzendő minden munka (például karbantartás, szerszámcse, stb.) megkezdése előtt, valamint szállításhoz és tároláshoz vegye ki az akkumulátort az elektromos kéziszerszámból. Ellenkező esetben a be-/kikapcsoló véletlen megérintésekor bekapcsolódó készülék sérüléseket okozhat.

Szállítási biztosító (lásd a H ábrát)

A (36) szállítási biztosító megkönnyíti az elektromos kéziszerszám szállítási kezelését.

Az elektromos kéziszerszám kibiztosítása (munkavégzési helyzet)

– Nyomja kissé lefelé a (9) fogantyúnál fogva a szerszámkart, hogy tehermentesítse a (36) szállítási biztosítót.
- Húzza egészen ki a (36) szállítási biztosítót.
– Vezesse lassan felfelé a szerszámkart.

Az elektromos kéziszerszám biztosítása (szállítási helyzet)

– Lazítsa ki a (32) rögzítőcsavart, ha az beszorította a (1) húzószerkezetet. Húzza egészen előre a szerszámkart, majd a húzószerkezet reteszeléséhez ismét szorítsa meg a rögzítőcsavart.
– Csavarja a (5) szabályozócsavart egészen felfelé.
- A (17) fürészasztal reteszeléséhez húzza meg a (19) rögzítögombot.
– Hajtsa annyira le a (9) fogantyúnál fogva a szerszámkart, hogy a (36) szállítási rögzítőt teljesen be lehessen nyomni.

A szerszámkar most a szállításhoz biztonságosan reteszelve van.

A munka elökészítése

A fürészasztal meghosszabbítása (lásd a l ábrát)

A hosszú munkadarabok szabad végét alá kell támasztani. A fürészasztalt a (14) fürészasztal hosszabbítók segítségével balra és jobbra meg lehet nagyobbítani.

• Oldja ki a (15) szorító csavart.
  – Húzza ki a kívánt hosszig a (14) fürészasztal hosszabbítót.
  – A fürészasztal hosszabbító rögzítéséhez húzza meg ismét szorosra a (15) szorító csavart.

Az ütközösín eltolása (lásd a J ábrát)

Függőleges sarkalószögek fűrészeléséhez a szabályozható (25) ütközösínt el kell tolni.

• Oldja ki a (49) reteszelő csavart.
  – Húzza egészen ki a szabályozható (25) ütközösínt.
  – Húzza meg ismét szorosra a (49) reteszelő csavart.
  A függőleges sarkalószög fűrészelése után tolja ismét vissza a (25) szabályozható ütközösínt (oldja ki a (49) reteszelő csavart; tolja egészen be a szabályozható (25) ütközösínt; húzza meg ismét szorosra a reteszelő csavart).

A munkadarab rögzítése (lásd a K ábrát)

Az optimális munkahelyi biztonsághoz a megmunkálásra kerülő munkadarabot mindig be kell fogni.

Ne munkáljon meg olyan munkadarabokat, amelyek túl kicsik ahhoz, hogy be lehessen azokat fogni.

– Nyomja hozzá erőteljesen a munkadarabot a (13) és (25) ütközösínhez.
– Dugja bele a készülékkel szállított (26) csavaros szorítót az erre előirányozott (51) furatok egyikébe.
– Állítsa be a munkadarab magasságának megfelelően a csavaros szorító (50) menetes orsóját.
– Húzza meg szorosra a (50) menetes orsót és rögzítse így a munkadarabot.

A vízszintes és a függöleges sarkalószög beállítása

A precíz vágások biztosítására az elektromos kéziszerszám alapbeállításait intenzív használat után ellenőrizni kell és szükség esetén újra be kell állítani (lásd "Az alapbeállítások ellenőrzése és beállítása").

A fürészelés előtt mindig húzza meg szorosra a(19) rögzítögombot. A fürészlap ellenkező esetben beékelődhet a megmunkálásra kerülő munkadarabba.

A vízszintes sarkalószög beállítása (lásd a L ábrát)

A vízszintes sarkalószöget egy 47°-os tartományban (a bal oldalon) és egy 47°-os tartományban (a jobb oldalon) lehet beállítani.

– Oldja ki a (19) rögzítőgombot, ha az meg van szorítva.
– Húzza meg a (20) kart és forgassa el úgy a (17) fürészasztalt, hogy a (22) szögkijelző a kívánt vízszintes sarkaló-szöget jelezze.
– Húzza meg ismét szorosra a (19) rögzítőgombot.

A gyakrabban használt sarkalószögek gyors és precíz beállítására a fűrészasztalon a (23) szögeknél bevágások vannak előirányozva:

balra jobbra

0^

45^; 22,5^; 15^ 15^; 22,5^; 45^

• Oldja ki a (19) rögzítögombot, ha az meg van szorítva.
• Húzza ki ehhez a (20) kart, és fordítsa el a (17) fűrészasztalt a kívánt bevágás eléréséig balra vagy jobbra.
  – Ismét engedje el a kart. A karnak ekkor érezhetően be kell pattannia a bevágásba.
• Húzza meg ismét szorosra a (19) rögzítőgombot.

A függöleges sarkalószög beállítása (lásd a M ábrát)

A függöleges sarkalószöget 0° és 45° között lehet beállítani.
- Húzza egészen ki a szabályozható (25) ütközösínt.
- Oldja ki a (31) rögzítő fogantyút.
- Forgassa el a szerszámkart a (9) fogantyúnál fogva, amíg a (38) szögkijelző a kívánt sarkalószöget mutatja.
- Tartsa fogva ebben a helyzetben a szerszámkart és húzza meg ismét szorosra a (31) rögzítőfogantyút.

A 0° és 45° standard szögek gyors és preciz beállításához a házon ütközök vannak kialakítva.

• Húzza egészen ki a szabályozható (25) ütközösínt.
• Oldja ki a (31) rögzítő fogantyút.
• Forgassa el ehhez a (9) szerszámkart a (40) ütközőig jobbra (0°) vagy a (28) ütközőig balra (45°).
• Húzza meg ismét szorosra a (31) szorítófogantyút.

Üzembe helyezés

Az akkumulátor beszerelése

Csak az Ön elektromos kéziszerszámának a típustábláján megadott feszültségű, eredeti Bosch-gyártmányú Li-ion-akkumulátort használjon. Más akkumulátorok használata személyi sérüléseket és tüzet okozhat.
- Tolja be a megtöltött (34) akkumulátort felülröl az elektromos kéziszerszám lábrészébe, amíg az akkumulátor biztonságosan reteszelésre kerül.

Bekapcsolás (lásd a N ábrát)

– Az elektromos kéziszerszám üzembe helyezéséhez először nyomja meg a (7) bekapcsolás reteszelőt. Ezután nyomja teljesen be és tartsa benyomva a (8) be-/kikapcsolót.

Figyelem: A (8) be-/kikapcsolót biztonsági meggondolásokból nem lehet tartós üzemhez bekapcsolt állapotban reteszelni, hanem az üzemeltetés közben végig benyomva kell tartani.

Kikapcsolás

- A kikapcsoláshoz engedje el a (8) be-/kikapcsolót.

Munkavégzési tanácsok

Általános fürészelési tájékoztató

A fürészelés előtt mindig húzza meg szorosra a(19) rögzítögombot és a (31) rögzítőkart. A fürészlap ellenkező esetben beékelődhet a megmunkálásra kerülő munkadarabba.
Bármely vágás megkezdése előtt először gondoskodjon arról, hogy a fűrészlap sohase érhessen hozzá az ütközösínhez, a csavaros szorítóhoz vagy a berendezés egyéb alkatrészeihez. Távolítsa el az előzőleg esetleg felszerelt kisegítő ütközöket, vagy állítsa be megfelelően azokat.

Óvja meg a fűrészlapot a lökésektől és ütésektől. Ne tegye ki a fűrészlapot oldalirányú nyomás hatásának.

Ne munkáljon meg deformálódott munkadarabokat. Csak olyan munkadarabokat munkáljon meg, amelyeknek van egy olyan egyenes élük, amelyre fel lehet fektetni az ütközösínt. A hosszú és nehéz munkadarabok szabad végét alá kell támasztani.

Gondoskodjon arról, hogy a lengő védőburkolat előírásszerűen működjön és szabadon mozoghasson. A szerszámkar lefelé vezetésekor a lengő védőburkolatnak ki kell nyílnia. A szerszámkar lefelé való irányban történő vezetésekor az elforgatható védőburkolatnak a fűrészlap felett ismét be kell záródnia.

Csak olyan anyagokat fürészeljen, amelyek a rendeltetésszerű használat leírásában engedélyezve vannak.

A vágási vonal bejelölése (lásd a O ábrát)

Egy lézersugár jelzi a fűrészlap vágási vonalát. Így a munkadarab helyzetét a fűrészeléshez pontosan beállíthatja, anélkül, hogy ehhez ki kellene nyitnia a lengő védőburkolatot.

– Ehhez kapcsolja be a lézersugarat, ehhez röviden nyomja be a (8) be-/kikapcsolót, anélkül, hogy benyomná a (7) bekapcsolás reteszelőt.
– Állítsa be a munkadarabon a jelölést a lézervonal jobb széléhez.

Figyelem: Ellenőrizze a fűrészelés megkezdése előtt, hogy a vágási vonal helyesen kerül-e kijelzésre (lásd „A lézer beszabályozása”, Oldal 232). A lézersugár beállítása például az intenzív használat során fellépő rezgések következtében megváltozhat.

A kezelő elhelyezkedése (lásd a P ábrát)

Soha ne álljon a fűrészlappal egy vonalban az elektromos kéziszerszám előtt, hanem mindig csak a fűrészlaptól oldalra. Ezzel a teste védve van egy lehetséges visszarúgás következményeitől.

• Tartsa távol a kezét, az ujjait és a karját a forgó fűrészlap- tól.
• Ne keresztezze a karjait a szerszámkar elött.

Megengedett munkadarab méretek

Maximális méretü munkadarabok:

Vízszintes sarkalószög

Függöleges sarkalószög

Magasság x Szélesség [mm]

0^0^70× 270

Vízszintes sarkalószög	Függőleges sarkalószög	Magasság x Szélesség [mm]
45° (jobbra/balra)	0° 70 x 190
0° 45° 45 x 270
45° (balra)	45° 45 x 190
45° (jobbra)	45° 45 x 190

A minimális méretű munkadarabok (= minden olyan munkadarab, amelyet a berendezéssel szállított gyorsbefogó satuval a fürészlaptól balra vagy jobbra be lehet fogni): 100 x 40 mm (hosszúság x szélesség) max. vágásmélység (0°/0°): 70 mm

A felszakadásgátló betétlapok kicserélése (lásd a Q ábrát)

A (18) felszakadásgátló betétlapok az elektromos kéziszerszám hosszabb használata során elkophatnak. Ha egy betétlap megrongálódott, azt azonnal cserélje ki.

• Hozza munkahelyzetbe az elektromos kéziszerszámot.
• Csavarja ki a (41) belső hatlapos csavarkulccsal a (53) csavarokat és vegye ki a régi felszakadásgátló betétlapokat.
• Tegye be az új jobboldali betétlapot.
• Csavarja fel a (53) csavarokkal a felszakadásgátló betétlapot amennyire lehet jobbfelé, hogy a fűrészlap a lehetséges húzómozgás teljes hosszában sehol se érinthesse meg a felszakadásgátló betétlapot.
  – Ismételje meg hasonló módon a fenti lépéseket az új bal oldali betétlapnál is.

Fürészelés

A fűrészelés előtt mindig húzza meg szorosra a(19) rögzítögombot és a (31) rögzítókart. A fűrészlap ellenkező esetben beékelődhet a megmunkálásra kerülő munkadarabba.

Húzómozgás nélkül végrehajtott fürészelés (a munkadarab végének levágása) (lásd a R ábrát)

• Húzó mozgás nélküli vágáshoz (kis méretű munkadarabok esetén) lazítsa ki a (32) rögzítőcsavart, ha az meg van húzva. Tolja el ütközésig a szerszámkart a (13) ütközösín felé és ismét húzza meg szorosra a (32) rögzítőcsavart.
• Szükség esetén állítsa be a kívánt vízszintes és/vagy függőleges sarkalószöget.
• Nyomja hozzá erőteljesen a munkadarabot a (13) és (25) ütközösínhez.
• A méreteinek megfelelően szorosan fogja be a megmunkálásra kerülő munkadarabot.
• Kapcsolja be az elektromos kéziszerszámot.
• Vezesse a szerszámkart a (9) fogantyúval lassan lefelé.
• Tolja keresztül egyenletes elötolással a fűrészfejet a munkadarabon.
• Kapcsolja ki az elektromos kéziszerszámot és várja meg, amíg a fűrészlap teljesen leáll.
• Vezesse lassan felfelé a szerszámkart.

Fürészelés húzómozgással

• A (1) húzó szerkezet segítségével végzett vágáshoz (széles munkadarabok esetén) lazítsa ki a (32) rögzítőcsavart, ha az meg van húzva.
• Szükség esetén állítsa be a kívánt vízszintes és/vagy függőleges sarkalószöget.
  – Nyomja hozzá erőteljesen a munkadarabot a (13) és (25) ütközösínhez.
• A méreteinek megfelelően szorosan fogja be a megmunkálásra kerülő munkadarabot.
• Húzza el annyira a szerszámkart a (13) ütközösintöl, hogy a fürészlap a munkadarab elé kerüljön.
• Kapcsolja be az elektromos kéziszerszámot.
• Vezesse a szerszámkart a (9) fogantyúval lassan lefelé.
  – Nyomja el a szerszámkart a (13) és (25) ütközösín felé és egyenletes előtolással fűrészelje át a munkadarabot.
• Kapcsolja ki az elektromos kéziszerszámot és várja meg, amíg a fűrészlap teljesen leáll.
• Vezesse lassan felfelé a szerszámkart.

A mélységi ütköző beállítása (horony fürészelése) (lásd a S ábrát)

A mélységi ütközöt át kell állítani, ha egy hornyot akar fűrészelni.

• Forgassa el kifelé a (30) mélységi ütközöt.
• Forgassa el a szerszámkart a (9) fogantyúnál fogva a kívánt helyzetbe.
• Forgassa el a (5) szabályozócsavart, amíg a csavar vége meg nem érinti a (30) mélységi ütközót.
• Vezesse lassan felfelé a szerszámkart.

Különleges munkadarabok

Görbe vagy körkörös keresztmetszetű munkadarabok fűrészelésekor ezeket külön be kell biztosítani elcsúszás ellen. A vágási vonalon nem szabad rést hagyni a munkadarab, az ütközősín és a fűrészasztal között.

Szükség esetén speciális tartókat kell készíteni.

Az alapbeállítások ellenőrzése és beállítása

A precíz vágások biztosítására az elektromos szerszám alapbeállításait intenzív használat után ellenőrizni kell és szükség esetén újra be kell állítani.

Ehhez tapasztalatra és egy megfelelő célszerszámra van szükség.

Egy Bosch vevőszolgálat ezt a munkát gyorsan és megbízhatóan elvégzi.

Az elektromos kéziszerszámon végzendő minden munka (például karbantartás, szerszámcse, stb.) megkezdése előtt, valamint szállításhoz és tároláshoz vegye ki az akkumulátort az elektromos kéziszerszámból. Ellenkező esetben a be-/kikapcsoló véletlen megérintésekor bekapcsolódó készülék sérüléseket okozhat.

A lézer beszabályozása

Figyelem: A lézer működésének ellenőrzéséhez az elektromos kéziszerszámot csatlakoztatni kell az áramellátáshoz.

▶ A lézer beszabályozása közben (például a szerszámkar mozgatásakor) sohase nyúljon a be-/kikapcsolóhoz.

Az elektromos kéziszerszám akaratlan elindítása személyi sérülésekhez vezethet.

• Hozza munkahelyzetbe az elektromos kéziszerszámot.
• Forgassa el a (17) fürészasztalt a (23) 0°-os bevágáshoz. A (20) karnak érezhetően be kell pattannia a bevágásba.

Ellenőrzés (lásd a T1 ábrát)

• Rajzoljon fel egy munkadarabra egy egyenes vágási vonalat.
• Vezesse a szerszámkart a (9) fogantyúval lassan lefelé.
• Állítsa be úgy a munkadarabot, hogy a fűrészlap fogai egybeessenek a vágási vonallal.
• Tartsa a munkadarabot ebben a helyzetben és vezesse ismét lassan fel a szerszámkart.
• Rögzítse a munkadarabot.
• Kapcsolja be a (8) kapcsolóval a lézersugarat anélkül, hogy megnyomná (7) bekapcsolási reteszelőt.

A lézersugárnak a vágási vonal teljes hossza mentén egy vonalban kell lennie a vágási vonallal, akkor is, amikor a szerszámkart lefelé tolja.

Beállítás (lásd a T2 ábrát)

- Forgassa el egy megfelelő csavarhúzóval a (54) állítócsavart, amíg a lézersugár teljes hossza mentén egy vonalba kerül a munkadarabon található vágási vonallal.

Az óramutató járásával ellenkező irányú forgatás a lézersugarat balról jobbra mozgatja, az óramutató járásával megegyező irányú forgatásnál a lézersugár jobbról balra mozog.

A függöleges 0° standard sarkalószög beállítása

• Hozza a szállítási helyzetbe az elektromos kéziszerszá- mot.
• Forgassa el a (17) fürészasztalt a (23) 0°-os bevágáshoz. A (20) karnak érezhetően be kell pattannia a bevágásba.

Ellenőrzés (lásd a U1 ábrát)

- Állítson be egy szögidomszer 90°-ra és állítsa fel a (17) fűrészasztalra.

A szögidomszer szárának teljes hosszúságában egy síkban kell lennie a (46) fűrészlappal.

Beállítás (lásd a U2 ábrát)

- Oldja ki a (9) rögzítő fogantyút.

• Egy a kereskedelemben szokványosan kapható (10 mm) gyürüs- vagy villáskulccsal oldja ki a (39) ütközöcsavar ellenanyáját.
• Forgassa el annyira be vagy ki az ütközőcsavart, hogy a szögidomszer szára a teljes hossza mentén egy vonalban legyen a fűrészlappal.
• Húzza meg ismét szorosra a (31) szorítófogantyút.
  – Ezután húzza meg ismét szorosra a (39) ütközőcsavar el- lenanyáját.

Ha a (38) szögmérő a beállítás után nincs egy vonalban a (37) skála 0-jelölésével, oldja ki egy a kereskedelemben szokványosan kapható csillaghornyos csavarhúzóval a (55) csavart és állítsa be a 0-jelölésnek megfelelően a szögmérőt.

A függöleges 45° standard sarkalószög beállítása

• Hozza munkahelyzetbe az elektromos kéziszerszámot.
• Forgassa el a (17) fürészasztalt a (23) 0°-os bevágáshoz. A (20) karnak érezhetően be kell pattannia a bevágásba.
  – Lazítsa ki a (31) rögzítő fogantyút és forgassa el a szerszámkart a (9) fogantyúnál fogva ütközésig balra (45°).

Ellenőrzés (lásd a V1 ábrát)

– Allítson be egy szögidomszert 45°-ra és állítsa fel a (17) fűrészasztalra.

A szögidomszer szárának teljes hosszúságában egy síkban kell lennie a (46) fürészlappal.

Beállítás (lásd a V2 ábrát)

• Oldja ki a (31) rögzítő fogantyút.
  – Egy a kereskedelemben szokványosan kapható (10 mm) gyűrűs- vagy villáskulccsal oldja ki a (29) ütközőcsavar ellenanyáját.
• Forgassa el annyira be vagy ki az ütközöcsavart, hogy a szögidomszer szára a teljes hossza mentén egy vonalban legyen a fürészlappal.
• Húzza meg ismét szorosra a (31) szorítófogantyút.
  – Ezután húzza meg ismét szorosra a (29) ütközöcsavar el- lenanyáját.

Ha a beállítás után a (38) szögmérő nincs egy vonalban a (37) skála 45°-jelével, akkor először ellenőrizze még egyszer a függőleges sarkalószög és a szögkijelző 0°-beállítását. Ezután ismételje meg a függőleges 45°-os sarkalószög beállítását.

A szögkijelző (vízszintes) helyzetének beállítása (lásd a W ábrát)

• Hozza munkahelyzetbe az elektromos kéziszerszámot.
• Forgassa el a (17) fürészasztalt a (23) 0°-os bevágáshoz. A (20) karnak érezhetően be kell pattannia a bevágásba.

Ellenőrzés

A (22) szögmérőnek egy vonalba kell esnie a 0°-jelöléssel a (24) skálán.

Beállítás

– Lazítsa ki egy kereszthornyos csavarhúzóval a (56) csavart és állítsa be a 0°-jel mentén a szögkijelzést.
- Húzza meg ismét feszesre a csavart.

Szállítás (lásd a X ábrát)

Az elektromos kéziszerszám szállítása előtt hajtsa végre a következő lépéseket:

– Lazítsa ki a (32) rögzítőcsavart, ha az meg van húzva. Húzza egészen előre a szerszámkart és húzza meg imsét szorosra a rögzítőcsavart.
- Hozza a szállítási helyzetbe az elektromos kéziszerszá-mot.
- Távolítson el minden olyan tartozék alkatrészt, amelyet nem lehet szorosan rögzítve felszerelni az elektromos kéziszerszámra.

A nem használt fürészlapokat a szállításhoz, ha lehetséges, egy zárt ládában tárolja.

- Az elektromos kéziszerszámot mindig csak a (4) szállítófogantyújánál fogva vigye.

234 | Magyar

Az elektromos kéziszerszám szállításához mindig csak a szállításra szolgáló alkatrészeket és sohase a védőberendezéseket használja.

Karbantartás és szerviz

Karbantartás és tisztítás

Az elektromos kéziszerszámon végzendő minden munka (például karbantartás, szerszámcse, stb.) megkezdése előtt, valamint szállításhoz és tároláshoz vegye ki az akkumulátort az elektromos kéziszerszámból. Ellenkező esetben a be-/kikapcsoló véletlen megérintésekor bekapcsolódó készülék sérüléseket okozhat.

Tartsa mindig tisztán az elektromos kéziszerszámot és annak szellőzőnyílásait, hogy jól és biztonságosan dolgozhasson.

A fürészlap lengő védőburkolatának szabadon kell mozognia és automatikusan kell záródnia. Ezért a lengő védőburkolat körülötti területet mindig tisztán kell tartani.

Minden egyes munkamenet után távolítsa el sürített levegővel való kifúvással, vagy egy ecsettel a port és a forgácsot. Rendszeresen tisztítsa meg a (12) csúszógörgőt.

Tartozékok

	Rendelési szám
Csavaros szorító 1 609 B04 224
Felszakadásgátló betétlapok	1 609 B05 242
Porgyűjtő zacskó 1 609 B06 278
"Standard" fürészlapok fa- és falemezanyagokhoz, panelekhez és lécekhez
Fürészlap 216 x 30 mm, 24 fog 2 608 837 721
Fürészlap 216 x 30 mm, 48 fog 2 608 837 723
"Expert" fürészlapok fa- és falemezanyagokhoz, panelekhez és lécekhez
Fürészlap 216 x 30 mm, 24 fog 2 608 644 518
Fürészlap 216 x 30 mm, 48 fog 2 608 644 519
Fürészlapok fa- és falemezanyagokhoz, panelekhez és lécekhez (AUSZTRÁLIA 3 601 M41 040)
Fürészlap 216 x 30 mm, 24 fog 2 608 644 646
"Standard" fürészlapok műanyagokhoz és nemvasfémekhez
Fürészlap 216 x 30 mm, 64 fog 2 608 837 776
"Expert" fürészlapok műanyagokhoz és nemvasfémekhez
Fürészlap 216 x 30 mm, 66 fog 2 608 644 543

Vevőszolgálat és alkalmazási tanácsadás

A vevőszolgálat a terméke javításával és karbantartásával, valamint a pótalkatrészekkel kapcsolatos kérdésekre szívesen válaszol. A pótalkatrészekkel kapcsolatos robbantott ábrák és egyéb információk a következő címen találhatók: www.bosch-pt.com

A Bosch Alkalmazási Tanácsadó Team a termékeinkkel és azok tartozékaival kapcsolatos kérdésekben szívesen nyújt segítséget.

Ha kérdései vannak vagy pótalkatrészeket szeretne rendelni, okvetlenül adja meg a termék típustábláján található 10-jegyű cikkszámot.

Magyarország

Robert Bosch Kft.

1103 Budapest

Gyömrői út. 120.

A www.bosch-pt.hu oldalon online megrendelheti készülékének javítását.

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

www.bosch-pt.hu

Szállítás

A benne található lithium-ionos-akkumulátorokra a veszélyes árukra vonatkozó előírások érvényesek. A felhasználók az ak- kumulátorokat a közúti szállításban minden további nélkül szállíthatják.

Ha az akkumulátorok szállításával harmadik személyt (például: légi vagy egyéb szállító vállalatot) bíznak meg, akkor figyelembe kell venni a csomagolásra és a megjelölésre vonatkozó különleges követelményeket. Ebben az esetben a küldemény előkészítésébe be kell vonni egy veszélyes áru szakembert.

Csak akkor küldje el az akkumulátort, ha a háza nincs megrongálódva. Ragassza le a nyitott érintkezőket és csomagolja be úgy az akkumulátort, hogy az a csomagoláson belül ne mozoghasson. Vegye figyelembe az adott országon belüli, az előbbieknél esetleg szigorúbb helyi előírásokat.

Eltávolítás

Az elektromos kéziszerszámokat, az akkumulátorokat, a tartozékokat és a csomagolást a környezetvédelmi szempontoknak megfelelően sználásra előkészíteni.

Ne dobja ki az elektromos kéziszerszámokat és az akkumulátorokat/elemeket a háztartási szemétbe!

Csak az EU-tagországok számára:

A 2012/19/EU európai irányelvnek megfelelően a már nem használható elektromos kéziszerszámokat és a 2006/66/EK európai irányelvnek megfelelően a már nem használható akkumulátorokat/elemeket külön össze kell gyűjteni és a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra leadni.

Akkumulátorok/elemek:

Li-ion:

Kérjük vegye figyelembe a Szállítás fejezetben található tájékoztatót (lásd „Szállítás”, Oldal 234).

Русский

Aku tüüp ProCORE 18V...
