Terméktípus	Kézi körfűrész
Márka	Bosch
Modell	GKS 600 Professional
Névleges felvett teljesítmény	1200 W
Üresjárati fordulatszám	5200 ford/perc
Maximális vágásmélység (0°)	55 mm
Maximális vágásmélység (45°)	37 mm
Maximális/minimális lapátátmérő	165 mm / 160 mm
Lapátfurat	20 mm
Maximális lapátvastagság	2,2 mm
Súly (kábel nélkül)	3,6 kg
Alaplemez méretei	235 x 138 mm
Védelmi osztály	II (kettős szigetelés)
Névleges feszültség	230 V (országonként változó)
Fő funkciók	Hosszanti, keresztirányú, ferde (0-45°) vágások, párhuzamos vezetővel és segédütközővel
Biztonság	Ingamozgású védőburkolat, orsózár, biztonsági kapcsoló, védelem a véletlen beindulás ellen
Karbantartás és tisztítás	A szellőzőnyílások és a burkolat rendszeres tisztítása, a kábel cseréje szakember által
Pótalkatrészek és javíthatóság	Pótalkatrészek elérhetők a Bosch-nál, javítás 5 napon belül a SAV DIRECT segítségével
Tartozékok	Fűrészlap, hatszögletű csavarkulcs, párhuzamos ütköző, kiegészítő fogantyú

Gyakran ismételt kérdések - GKS 600 Professional BOSCH

Hogyan cseréljük ki a fűrészlapot a Bosch GKS 600-on?

Húzza ki a szerszámot, nyomja meg az orszózár gombot, csavarja ki a rögzítőcsavart a hatszögletű kulccsal, hajtsa le a védőburkolatot, és vegye ki a lapot. Új lap felszereléséhez helyezze a lapot a laprögzítő peremre a forgásiránynak megfelelően, csavarja vissza és húzza meg 6-9 Nm nyomatékkal.

Mi a GKS 600 maximális vágásmélysége?

A maximális vágásmélység 55 mm derékszögű vágásnál (0°) és 37 mm 45°-os vágásnál.

Hogyan állítsuk be a vágásmélységet?

Lazítsa meg a rögzítőkart (28), távolítsa el vagy közelítse a fűrészt az alaplemezhez a mélység csökkentéséhez vagy növeléséhez, majd húzza meg a kart. Állítsa be az értéket a vágásmélység-skálán.

Hogyan állítsuk be a dőlésszöget ferde vágáshoz?

Lazítsa meg a szárnyas csavarokat (5), döntse oldalra a fűrészt, olvassa le a kívánt szöget a skáláról (4), majd húzza meg a csavarokat.

Használhatom a fűrészt fém vágására?

Nem, a GKS 600 kizárólag fához készült. Nem alkalmas vasfémek vágására, mert az izzó forgácsok meggyújthatják a szívórendszert és károsíthatják a szerszámot.

Hogyan használjuk a párhuzamos ütközőt?

Lazítsa meg a szárnyas csavarokat (6), csúsztassa a párhuzamos ütközőt (9) az alaplemez vezetősínjébe, állítsa be a kívánt vágásszélességet a skálán, majd húzza meg.

Milyen biztonsági védőfelszerelések szükségesek?

Mindig viseljen védőszemüveget, porvédő maszkot, kesztyűt a lap kezeléséhez, és használjon megfelelő elszívást. Az alsó védőburkolatot minden használat előtt ellenőrizni kell.

Hogyan szívjuk el a port ezzel a fűrésszel?

Szerelje fel a szívó adaptert (26) a forgácskivezetőre, majd csatlakoztasson egy 35 mm-es szívótömlőt egy megfelelő porszívóra. A fűrészt közvetlenül is csatlakoztathatja egy Bosch porszívóhoz távvezérléssel.

Milyen típusú lapot használjunk?

Használjon 160-165 mm átmérőjű, 20 mm furatú, max. 2,2 mm vastagságú körfűrészlapot. A megengedett maximális fordulatszámnak nagyobbnak kell lennie, mint 5200 ford/perc. Ne használjon HSS acél lapokat.

Hol találok pótalkatrészeket és vevőszolgálatot?

A pótalkatrészek elérhetők a www.bosch-pt.fr oldalon. Gyors javításhoz használja az online SAV DIRECT szolgáltatást. Vegye fel a kapcsolatot az ügyfélszolgálattal a 09 70 82 12 26 telefonszámon vagy a [e-mail] e-mail címen.

HASZNÁLATI ÚTMUTATÓ GKS 600 Professional BOSCH

hu Eredeti használati utasítás

Magyar ....Oldal 113

Русский...... Страница 120

Biztonsági tájékoztató

Általános biztonsági előírások az elektromos kéziszerszámok számára

FIGYELMEZ-TETÉS

Olvassa el valamennyi biztonsági tájékoztatót, előírást, illusztrációt

és adatot, amelyet az elektromos kéziszerszámmal együtt megkapott. Az alábbiakban felsorolt előírások be- tartásának elmulasztása áramütéshez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet.

Kérjük a későbbi használatra gondosan őrizze meg eze- ket az előírásokat.

Az alább alkalmazott "elektromos kéziszerszám" fogalom a hálózati elektromos kéziszerszámokat (hálózati csatlakozó kábellel) és az akkumulátoros elektromos kéziszerszámokat (hálózati csatlakozó kábel nélkül) foglalja magában.

Munkahelyi biztonság

Tartsa tisztán és jól megvilágítva a munkaterületet. A zsúfolt vagy sötét területeken gyakrabban következnek be balesetek.
▶ Ne dolgozzon a berendezéssel olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy por vannak. Az elektromos kéziszerszámok szikrákat keltenek, amelyek a port vagy a gözőket meggyújthatják.
Tartsa távol a gyerekeket és a nézelődöket, ha az elektromos kéziszerszámot használja. Ha elvonják a figyelmét, elvesztheti az uralmát a berendezés felett.

Elektromos biztonsági előírások

A készülék csatlakozó dugójának bele kell illeszkednie a dugaszolóaljzatba. A csatlakozó dugót semmilyen módon sem szabad megváltoztatni. Védöföldeléssel ellátott készülékek esetében ne használjon csatlakozó adaptert. A változtatás nélküli csatlakozó dugók és a megfelelő dugaszoló aljzatok csökkentik az áramütés kockázatát.
▶ Kerülje el a földelt felületekkel való érintkezést, mint például csövek, fütötestek, kályhák és hütőgépek. Az áramütés veszélye megnövekszik, ha a teste földelve van.
Tartsa távol az elektromos kéziszerszámot az esötöl és a nedvességtől. Ha víz jut be egy elektromos kéziszerszámba, az megnöveli az áramütés veszélyét.
▶ Ne használja a kábelt a rendeltetésétől eltérő célokra. Sohase vigye vagy húzza az elektromos kéziszerszá-mot a kábelnél fogva, valamint sose húzza ki a csatlakozót a kábelnél fogva a dugaszoló aljzatból. Tartsa távol a kábelt höforrásoktól, olajtól, éles sarkoktól és élektől, valamint mozgó gépalkatrészektől. A megrongálódott vagy csomókkal teli kábel megnöveli az áramütés veszélyét.
▶ Ha egy elektromos kéziszerszámmal a szabadban dolgozik, csak kültéri hosszabbítót használjon. A kültéri hosszabbító használata csökkenti az áramütés veszélyét.
Ha nem lehet elkerülni az elektromos kéziszerszám nedves környezetben való használatát, alkalmazzon egy hibaáram-védőkapcsolót. A hibaáram-védőkapcsoló alkalmazása csökkenti az áramütés kockázatát.

Személyi biztonság

Munka közben mindig figyeljen, ügyeljen arra, amit csinál és megfontoltan dolgozzon az elektromos kéziszerszámmal. Ne használja a berendezést ha fáradt

vagy kábítószer, alkohol vagy gyógyszer hatása alatt áll. Egy pillanatnyi figyelmetlenség a szerszám használata közben komoly sérülésekhez vezethet.

▶ Viseljen védőfelszerelést. Viseljen mindig védőszemüveget. A védőfelszerelések, mint a porvédő álarc, csúszásbiztos védőcipő, védősapka és fülvédő megfelelő használata csökkenti a személyi sérülések kockázatát.
Kerülje el a készülék akaratlan üzembe helyezését. Győződjön meg arról, hogy az elektromos kéziszerszám ki van kapcsolva, mielött beköti az áramforrást és/vagy az akkumulátort, valamint mielött felemelné és vinni kezdené az elektromos kéziszerszámot. Ha az elektromos kéziszerszám felemelése közben az ujját a kapcsolón tartja, vagy ha a készüléket bekapcsolt állapotban csatlakoztatja az áramforráshoz, az baleset vezethet.
Az elektromos kéziszerszám bekapcsolása előtt okvetlenül távolítsa el a beállítószerszámokat vagy csavarkulcsokat. Az elektromos kéziszerszám forgó részeiben felejtett beállítószerszám vagy csavarkulcs sérüléseket okozhat.
▶ Ne becsülje túl önmagát. Ügyeljen arra, hogy mindig biztosan álljon és az egyensúlyát megtartsa. Így az elektromos kéziszerszám felett váratlan helyzetekben is jobban tud uralkodni.
▶ Viseljen megfelelő ruházatot. Ne viseljen bő ruhát vagy ékszereket. Tartsa távol a haját és a ruháját a mozgó részektől. A bő ruhát, az ékszereket és a hosszú hajat a szerszám mozgó részei magukkal ránthatják.
Ha az elektromos kéziszerszámra fel lehet szerelni a por elszívásához és összegyűjtéséhez szükséges berendezéseket, ellenőrizze, hogy azok megfelelő módon hozzá vannak kapcsolva a készülékhez és rendeltetésüknek megfelelően működnek. A porgyűjtő berendezések használata csökkenti a munka során keletkező por veszélyes hatásait.
▶ Ne hagyja, hogy az elektromos kéziszerszám gyakori használata során szerzett tapasztalatok túlságosan magabiztossá tegyék, és figyelmen kívül hagyja az idevonatkozó biztonsági alapelveket. Egy gondatlan müvelet egy másodperc törtrésze alatt súlyos sérüléseket okozhat.

Az elektromos kéziszerszámok gondos kezelése és használata

▶ Ne terhelje túl a berendezést. A munkájához csak az arra szolgáló elektromos kéziszerszámot használja.
A megfelelő elektromos kéziszerszámmal a megadott teljesítménytartományon belül jobban és biztonságosabban lehet dolgozni.
▶ Ne használjon olyan elektromos kéziszerszámot, amelynek a kapcsolója elromlott. Minden olyan elektromos kéziszerszám, amelyet nem lehet sem be-, sem ki-kapcsolni, veszélyes és meg kell javíttatni.
Húzza ki a csatlakozót az áramforrásból és/vagy távolítsa el az akkumulátort (ha az leválasztható az elektromos kéziszerszámtól), mielött az elektromos kéziszerszámon beállítási munkákat végez, tartozékokat

cserél vagy a szerszámot tárolásra elteszi. Ez az elővi- gyázatossági intézkedés meggátolja a szerszám akaratlan üzembe helyezését.

A használaton kívüli elektromos kéziszerszámokat olyan helyen tárolja, ahol azokhoz gyermekek nem férhetnek hozzá. Ne hagyja, hogy olyan személyek használják az elektromos kéziszerszámot, akik nem ismerik a szerszámot, vagy nem olvasták el ezt az útmutatót. Az elektromos kéziszerszámok veszélyesek, ha azokat gyakorlatlan személyek használják.
Tartsa megfelelően karban az elektromos kéziszerszá- mokat és a tartozékokat. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul müködnek-e, nincsenek-e beszorulva, illetve nincsenek-e eltörve vagy megrongálódva olyan alkatrészek, amelyek hatással lehetnek az elektromos kéziszerszám müködésére. A berendezés megrongálódott részeit a készülék használata előtt javíttassa meg. Sok olyan baleset történik, amelyet az elektromos kéziszerszám nem megfelelő karbantartá- sára lehet visszavezetni.
Tartsa tisztán és éles állapotban a vágószerszámokat. Az éles vágóélekkel rendelkező, gondosan ápolt vágószerszámok ritkábban ékelődnek be és azokat könnyebben lehet vezetni és irányítani.
Az elektromos kéziszerszámokat, tartozékokat, szerszámbiteket stb. csak ezen kezelési utasításoknak megfelelően használja. Vegye figyelembe a munkakörülményeket valamint a kivitelezendő munka sajátosságait. Az elektromos kéziszerszám eredeti rendeltetésétől eltérő célokra való alkalmazása veszélyes helyzeteket eredeményezhet.
Tartsa szárazon, tisztán valamint olaj- és zsírmentes állapotban a fogantyúkat és markoló felületeket. A csúszós fogantyúk és markoló felületek váratlan helyzetekben lehetetlenné teszik az elektromos kéziszerszám biztonságos kezelését és irányítását.

Szerviz

Az elektromos kéziszerszámot csak szakképzett személyzet kizárólag eredeti pótalkatrészek felhasználásával javíthatja. Ez biztosítja, hogy az elektromos kéziszerszám biztonságos maradjon.

Biztonsági előírások a körfűrészek számára

Vágási eljárások

▶ VESZÉLY: Tartsa távol a kezét a vágási területtöl és a fűrészlaptól. A másik kezét tegye a pótfogantyúra vagy a motorházra. Ha mindkét kezével tartja a fűrészt, akkor a fűrészlap nem vághatja meg a kezét.
▶ Ne nyúljon a munkadarab alá. A védőbúra nem tudja megvédeni Önt a fűrészlap munkadarab alatti részétől.
A vágási mélységet a megmunkálásra kerülő munkadarab vastagságának megfelelően kell megválasztani. A munkadarab alatt a fűrészlap teljes fogánál kisebb résznek szabad csal kilátszania.

Vágás közben sohase tartsa a munkadarabot a kezével vagy a térdére fektetve. Rögzítse egy stabil alaphoz a megmunkálásra kerülő munkadarabot. Fontos, hogy a munkadarabot megfelelően alátámassza, nehogy veszélyeknek tegye ki magát, vagy a fűrészlap beékelődjön vagy elvessze az uralmát a kéziszerszám felett.
Az elektromos kéziszerszámot a szigetelt markolatfelületeknél fogja, ha olyan müveletet hajt végre, melynek során a vágó tartozék rejtett vezetékekhez vagy az elektromos kéziszerszám saját tápvezetékéhez érhet. Egy feszültség alatt álló vezeték megérintése következtében az elektromos kéziszerszám hozzáférhető részei is feszültség alá kerülnek és a kezelőt áramütés érheti.
Hasításhoz használjon mindig egy párhuzamvezetőt vagy sarokütközőt. Ez megnöveli a vágási pontosságot és csökkenti annak a valószínűségét, hogy a fűrészlap beékelődik.
▶ Mindig csak helyes méretű és megfelelő rögzítő nyílással (például rombuszalakú vagy körkeresztmetszetű) ellátott fürészlapokat használjon. Azok a fürészlapok, amelyek nem illenek a rögzítő alkatrészeikhez, nem futnak körben, melynek következtében a kezelő elveszítheti a készülék feletti uralmat.
Sohase használjon megrongálódott vagy helytelen fürészlap alátéteket vagy csavart. A fürészlap alátétek és a csavar külön az Ön fürészéhez van kialakítva, hogy optimális teljesítményt és biztonságos üzemelést eredményezzen.

A visszarúgás okai és az ezzel kapcsolatos figyelmeztető tájékoztatók

- a visszarúgás alatt a beszorult, beékelődött vagy nem megfelelően beállított fűrészlap hirtelen reakcióját értjük, amely ahhoz vezet, hogy az irányíthatatlanná vált fűrész kiemelkedik a munkadarabból és a kezelő felé pattan;

- amikor a fürészlap beékelődik vagy azt az összezáródó vágás beszorítja, a fürészlap hirtelen lelassul és a motor reakciója az egységet nagy sebességgel a kezelő felé mozgatja;

- Ha a fűrészlap a vágásban meggörbül vagy elhajlik, a fűrészlap hátsó szélénél található fog belevághat a fa felső felületébe és a fűrészlap ennek következtében kiemelkedhet a vágásból és hátrafelé, a kezelő felé pattanhat.

Egy visszarúgás a fűrész hibás vagy helytelen használatának következménye, amelyet az alábbiakban leírásra kerülő megfelelő biztonsági intézkedésekkel meg lehet gátolni.

A fürészt mindig mind a két kezével erőteljesen fogja és hozza a kezét olyan helyzetbe, hogy ellen tudjon állni a visszarúgási erőknek. A teste a fürészlap egyik vagy másik oldalán legyen, de sohasem egy síkban a fürészlappal. A fürész visszarúgása ahhoz vezethet, hogy a fürész hirtelen hátrafelé ugorjon, de a visszarúgási erőkre a kezelő megfelelő biztonsági intézkedésekel megfelelően tud reagálni.
Ha a fűrész beékelődik, vagy ha Ön bármely okból megszakítja a fűrészelést, engedje el a kapcsolót és tartsa a fűrészt mozdulatlanul, amíg a fűrészlap teljesen leáll. Sohase próbálja meg kivenni a fűrészt a vágásból, vagy hátrafelé húzni, amíg a fűrészlap mozgás-

ban van. Ellenkező esetben visszarúgás léphet fel. Állapítsa meg és szüntesse meg a fűrészlap beékelődésének vagy leblokkolásának okát.

Amikor újraindítja a munkadarabban a fűrészt, központozza a vágásban a fűrészlapot, úgy, hogy a fűrész fogai ne érjenek hozzá az anyaghoz. Ha a fűrészlap beékelődött, akkor az a fűrész újraindításakor kiemelkedhet a munkadarabból, vagy egy visszarúgást okozhat.
A hosszú lemezeket támassza alá, hogy minimumra csökkentse a fűrészlap beékelődésének és a visszárúgásnak a kockázatát. A nagyobb lemezek a saját súlyuk alatt meghajolhatnak. A lemezt mind a vágási vonal közelében, mind a szélénél a fűrészlap mindkét oldalán alá kell támasztani.
▶ Ne használjon tompa, vagy megrongálódott fürészlapokat. Az életlen vagy helytelenül beállított fürészlapok túl keskeny vágási vonalat hoznak létre, amely túl nagy súrlódáshoz, a fürészlap beszorulásához és visszarúgás-hoz vezet.
A fürészlap mélységét és a vágási szöget beállító rögzítőkarokat a vágás előtt szorosan rögzíteni kell. Ha a fürészlap beállítása vágás közben elmozdul, ez beékelődéshez és visszarúgáshoz vezethet.
▶ Meglévő falakban vagy más, kívülröl be nem látható területeken végzett vágásoknál különös óvatossággal járjon el. Az áthatoló fűrészlap olyan tárgyakba vághat bele, amelyek visszarúgást okoznak.

Az alsó védőbúra működése

▶ Minden használat előtt ellenőrizze, hogy az alsó védőbúra helyesen zár-e. Ne használja a fűrészt, ha az alsó védőbúra nem mozog szabadon és nem záródik le azonnal. Sohase rögzítse nyitott helyzetben (kapcs-ccsal, kötéllel, stb.) az alsó védőbúrát. Ha a fűrész véletlenül leesik, az alsó védőbúra meggörbülhet. Hajtsa fel a visszahúzó karral az alsó védőbúrát és győződjön meg arról, hogy az szabadon mozog és semmilyen vágási mélység és vágási szög esetén sem ér hozzá sem a fűrészlap-hoz, sem más alkatrészekhez.
Ellenőrizze az alsó védőbúra rugójának működését. Ha a védőbúra és a rugó nem működik helyesen, azokat a további használat előtt meg kell javítani. Előfordulhat, hogy az alsó védőbúra megrongálódott alkatrészek, gumilerakódások vagy szennyeződések miatt csak lassan működik.
Az alsó védőbúrát csak bizonyos különleges vágásokhoz, mint a "bemerülő vágások" és az "illesztő vágások", kézzel lehet visszahúzni. Elöször hajtsa fel a visszahúzó karral az alsó védőbúrát és mihelyt a fürészlap belép a munkadarabba, engedje el azt. Az alsó védőbúrának bármely más fürészelési munkához automatikusan kell működnie.
▶ Mindig ügyeljen arra, hogy az alsó védőbúra betakarja a fűrészlapot, mielött letenné a fűrészt a munkapadra vagy a padlóra. egy letakaratlan, még kifutás alatt álló fűrészlap a fűrészt hátrafelé mozgatja, és az mindenbe belevág, ami az útjába kerül. Legyen tudatában annak az idő-

nek, amelyre a fűrészlapnak van szüksége ahhoz, hogy a kapcsoló elengedése után leálljon.

Kiegészítő biztonsági előírások

▶ Ne nyúljon bele a kezével a forgácskivetőbe. Ellenkező esetben a forgó alkatrészektől sérüléseket szenvedhet.
▶ Ne dolgozzon a fürésszel a feje felett. így nem tud megfelelően uralkodni az elektromos kéziszerszám felett.
A rejtett vezetékek felkutatásához használjon arra alkalmas fémkereső készüléket, vagy kérje ki a helyi energiaellátó vállalat tanácsát. Ha egy elektromos vezetéket a berendezéssel megérint, az tűzhöz és áramütéshez vezethet. Egy gázvezeték megrongálása robbanást eredményezhet. Ha egy vízvezetéket szakít meg, anyagi károk keletkeznek, vagy áramütést okozhat.
Munka közben mindkét kezével tartsa szorosan fogva az elektromos kéziszerszámot és gondoskodjon arról, hogy biztos alapon álljon. Az elektromos kéziszerszámot két kézzel biztosabban lehet vezetni.
▶ Ne üzemeltesse az elektromos kéziszerszámot stacioner üzemben. A készülék egy fűrészasztallal való üzemeltetéshez nincs méretezve.
A nem merőleges besüllyesztéses vágásoknál biztosítsa be a fűrész vezetőlapját az oldalirányú elmozdulás ellen. Egy oldalirányú elmozdulás a fűrészlap beékelődéséhez és így egy visszarúgáshoz vezethet.
A megmunkálásra kerülő munkadarabot megfelelően rögzítse. Egy befogó szerkezettel vagy satuval rögzített munkadarab biztonságosabban van rögzítve, mintha csak a kezével tartaná.
Várja meg, amíg az elektromos kéziszerszám teljesen leáll, mielőtt letenné. A betétszerszám beékelődhet, és a kezelő elvesztheti az uralmát az elektromos kéziszerszám felett.
▶ Ne használjon HSS-acél fürészlapokat. Az ilyen fürészlapok könnyen eltörhetnek.
▶ Ne fűrészeljen vasfémeket. Az izzó forgácsok meggyújthatják a porelszívót.
▶ Viseljen porvédő álarcot.

A termék és a teljesítmény leírása

Olvassa el az összes biztonsági figyelmeztetést és előírást. A biztonsági előírások és utasítások betartásának elmulasztása áramütéshez, tűzhöz és/vagy súlyos sérülésekhez vezethet.

Kérjük, vegye figyelembe a Használati Utasítás első részében található ábrákat.

Rendeltetésszerű használat

Az elektromos kéziszerszám rögzített, fából készült munkadarabokban hosszanti és keresztirányú egyenes vágások és sarkalószögben végzett vágások végrehajtására szolgál.

A készülékkel vasfémeket megmunkálni tilos.

Az ábrázolásra kerülő komponensek

Az ábrázolt alkatrészek sorszámozása megfelel az elektromos kéziszerszám ábrájának, az ábrákat tartalmazó oldalon.

(1) Be-/kikapcsoló
(2) A be-/kikapcsoló bekapcsolási reteszelése (3 601 FA9 00.)
(2) A be-/kikapcsoló rögzítögombja (3 601 FA9 OK./3 601 FA9 OL.)
(3) Orsó reteszelő gomb
(4) Sarkalószög skála
(5) Szárnyascsavar a sarkalószög előválasztáshoz
(6) Szárnyascsavar a párhuzamvezetőhöz
(7) 45°-os vágás jelölés
(8) 0°-os vágás jelölés
(9) Párhuzamvezető
(10) Lengő védőburkolat
(11) Alaplap
(12) Állítókar a lengő védőburkolathoz
(13) Forgácskivető
(14) Védöbúra
(15) Fogantyú (szigetelt markolatfelület)
(16) Motorház (szigetelt fogantyúfelület)
(17) Belső hatlapú csavarkulcs
(18) Szorítócsavar alátéttel
(19) Befogó karima
(20) Körfürészlap ^a)
(21) Felvevõ karima
(22) Fürészorsó
(23) Pótfogantyú (szigetelt fogantyúfelület) ^a)
(24) Pótfogantyútartó ^a)
(25) Pótfogantyútartó rögzítőcsavar ^a)
(26) Elszívó adapter ^4
(27) Elszívó adapter rögzítőcsavar ^a)
(28) Szorítókar a vágási mélység előválasztáshoz
(29) Vágási mélység skála
(30) Satu ^b
a) Ez a tartozék nem része a standard szállítási terjedelemnek.
b) a kereskedelemben szokványosan kapható (a szállítmány nem tartalmazza)

Müszaki adatok

Kézi körfűrész GKS 600

Cikkszám	3 601 FA9 0..
Névleges felvett teljesítmény W 1200
Üresjárati fordulatszám perc	-15200
max. vágási mélység 165 mm átmérőjű fűrészlappal
- 0°-os gérszög esetén mm 55

Kézi körfürész GKS 600

- 45°-os sarkalószög esetén mm 37
Tengelyreteszelés ●
Az alaplap méretei mm 235 x 138
Max. fürészlapátmérő mm 165
Min. fürészlapátmérő mm 160
Max. fürészlapmag-vastagság	mm 2,2
Befogófurat mm 20
Súly ^A)	kg 3,6
Érintésvédelmi osztály

A) Súly hálózati csatlakozókábel és hálózati csatlakozódugó nélkül A adatok 230 V hálózati feszültségre [U] vonatkoznak. Ettől eltérő feszültségek és külön egyes országok számára készült kivitelek esetén ezek az adatok változhatnak.
Az értékek termékenként változhatnak és függnek az alkalmazási, valamint környezeti feltételektől is. További információk a www.bosch-professional.com/wac címen találhatók.

Zaj és vibráció értékek

A zajkibocsátási értékek a EN 62841-2-5 szabványnak megfelelően kerültek meghatározásra.

Az elektromos kéziszerszám A-értékelésű zajszintjének tipikus értékei: hangnyomásszint 94 dB(A); hangteljesítményszint 102 dB(A). A szórás, K = 3 dB.

Viseljen fülvédöt!

Az a _h rezgési összértékek (a három irány vektorösszege) és a K szórás a EN 62841-2-5 szabványnak megfelelően meghatározott értékei:

Fa fúrészelése: a_n=1,6 m/s^2,K=1,5 m/s^2

Az ezen utasításokban megadott rezgésszint és zajkibocsátási érték egy szabványban rögzített mérési módszerrel került meghatározásra és az elektromos kéziszerszámok egymással való összehasonlítására alkalmazható. Ez az érték a rezgés- és zajkibocsátás ideiglenes becslésére is alkalmas.

A megadott rezgésszint és zajkibocsátási érték az elektromos kéziszerszám fő alkalmazásaira vonatkozik. Ha az elektromos kéziszerszámot más alkalmazásokra, eltérő betétszerszámokkal vagy nem kielégítő karbantartás mellett használják, a rezgésszint és a zajkibocsátási érték a fenti értékektől eltérhet. Ez az egész munkaidőre vonatkozó rezgés- és zajkibocsátást lényegesen megnövelheti.

A rezgés- és zajkibocsátás pontos megbecsüléséhez figyelembe kell venni azokat az időszakokat is, amikor a készülék kikapcsolt állapotban van, vagy amikor be van ugyan kapcsolva, de nem kerül ténylegesen használatra. Ez az egész munkaidőre vonatkozó rezgés- és zajkibocsátást lényegesen csökkentheti.

Hozzon kiegészítő biztonsági intézkedéseket a kezelőnek a rezgések hatása elleni védelmére, például: Az elektromos kéziszerszám és a betétszerszámok karbantartása, a kezek melegen tartása, a munkamenetek megszervezése.

118 | Magyar

Összeszerelés

Csak olyan fürészlapokat használjon, amelyek megengedett sebessége magasabb az elektromos kéziszer-szám üresjárati sebességénél.

A körfürészlap behelyezése / kicserélése

Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszolóaljzatból.
▶ A fürészlap felszereléséhez viseljen védőkesztyüt. A fürészlap megérintése sérülésveszéllyel jár.
Csak olyan fűrészlapokat használjon, amelyek megfelelnek az ezen Kezelési Utasításban és az elektromos kéziszerszámon megadott adatoknak és amelyeket az EN 847-1:2017 szabványnak megfelelően ellenőriztek és megfelelőnek találtak.
A betétszerszám megengedett fordulatszámának legalább akkorának kell lennie, mint az elektromos kéziszerszámon megadott legnagyobb fordulatszám. A megengedettnél gyorsabban forgó tartozékok széttörhetnek és kirepülhetnek.
- Semmiképpen se használjon betétszerszámként csiszolótárcsákat.

A fűrészlap kijelölése

A javasolt fűrészlapok áttekintése ezen útmutató végén található.

A fürészlap leszerelése (lásd a A ábrát)

Az elektromos kéziszerszámot a szerszámcseréhez a legcél-szerübb a motorház frontoldalára fektetni.

• Nyomja meg és tartsa megnyomva a (3) orsó-reteszelő gombot.
  ▶ A (3) tengely reteszelögombot csak teljesen nyugalmi állapotban lévő fűrészorsó esetén szabad megnyomni. Ellenkező esetben az elektromos kéziszerszám megrongálódhat.
  – Csavarja ki a (17) belső hatlapos kulccsal az ① forgásirányban a (18) szorítócsavart.
• Forgassa vissza a (10) lengő védőburkolatot és tartsa ebben a helyzetben fogva.
• Vegye le a (19) befogó karimát és a (20) fürészlapot a (22) fürészorsóról.

A fürészlap felszerelése (lásd a A ábrát)

Az elektromos kéziszerszámot a szerszámcseréhez a legcél-szerübb a motorház frontoldalára fektetni.

• Tisztítsa meg a (20) fűrészlapot és valamennyi felszere- lésre kerülő befogó alkatrészt.
• Forgassa vissza a (10) lengő védőburkolatot és tartsa ebben a helyzetben fogva.

• Tegye fel a (20) fürészlapot a (21) befogó karimára. A fogak vágási irányának (a fürészlapon található nyíl irányának) meg kell egyeznie a (10) védőburán a forgásirányt jelző nyíl irányával.

• Tegye fel a (19) befogó karimát és csavarja be a (18) szorító csavart a ② forgásirányban. Ügyeljen a (21) befogó karima és a (19) szorító karima beépítési helyzetére.

• Nyomja meg és tartsa megnyomva a (3) orsó-reteszelő gombot.
• Húzza meg szorosra a (17) belső hatlapos csavarkulccsal a (18) szorítócsavart a ② forgási irányban. A meghúzási nyomaték előírt értéke 6–9 Nm, ez a kézi erővel végrehajtott meghúzásnak plusz ¼ fordulatnak felel meg.

A pótfogantyú felszerelése (lásd a B ábrát)

Rögzítse a (24) pótfogantyú tartót a (25) rögzítőcsavarral a (14) védőbúrához.

Csavarozza rá szorosan a (23) pótfogantyút a (24) pótfogantyú tartóra.

Por- és forgácselszívás

Az ólomtartalmú festékrétegek, egyes fafajták, ásványok és fémek pora egészségkárosító hatású lehet. A poroknak a kezelő vagy a közelben tartózkodó személyek által történő megérintése vagy belégzése allergikus reakciókat és/vagy a légutak megbetegedését vonhatja maga után.

Egyes faporok, például tölgy- és bükkfaporok rákkeltő hatásúak, föleg ha a faanyag kezeléséhez más anyagokat is felhasználtak (kromát, favédő vegyszerek). A készülékkel azbesztet tartalmazó anyagokat csak szakembereknek szabad megmunkálniuk.

• A lehetőségek szerint használjon az anyagnak megfelelő porelszívást.
  – Gondoskodjon a munkahely jó szellőztetéséről.
• Ehhez a munkához célszerű egy P2 szűrőosztályú porvé-dő álarcot használni.

A feldolgozásra kerülő anyagokkal kapcsolatban tartsa be az adott országban érvényes előírásokat.

Gondoskodjon arról, hogy a munkahelyén ne gyülhes- sen össze por. A porok könnyen meggyulladhatnak.

Az elszívó-adapter felszerelése (lásd a C ábrát)

Tolja rá a (26) elszívó adaptert a (13) forgácskivetőre, amíg az bepattan. A (26) elszívó adaptert kiegészítésképpen még a (27) csavarral is rögzítse.

A (26) elszívó adapterhez egy 35 mm átmérőjű elszívó tömlöt lehet csatlakoztatni.

Az elszívó-adaptert nem szabad csatlakoztatott külső porelszívás nélkül felszerelni. Az elszívó csatorna másképpen eldugulhat.
Az elszívó-adapterhez nem szabad porzsákot csatlakoztatni. Az elszívó rendszer ellenkező esetben eldugulhat.

Az optimális elszívás biztosítására a (26) elszívó-adaptert rendszeresen meg kell tisztítani.

Külső porelszívás

Kapcsolja össze az elszívó tömlöt egy porszívóval (tartozék). A különböző porszívókhoz való csatlakoztatás áttekintése ezen útmutató végén található.

Az elektromos kéziszerszámot egy távindító berendezéssel felszerelt Bosch-gyártmányú univerzális porszívó dugaszoló-

aljzatához is lehet közvetlenül csatlakoztatni. Ez az elektromos kéziszerszám bekapcsolásakor automatikusan elindul. A porszívónak alkalmasnak kell lennie a megmunkálásra kerülő anyagból keletkező por elszívására.

Az egészségre különösen ártalmas, rákkeltő hatású vagy száraz porok elszívásához egy speciálisan erre a célra gyártott porszívót kell használni.

Üzemeltetés

Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszolóaljzatból.

Üzemmódok

A vágási mélység beállítása (lásd a D ábrát)

A vágási mélységet a munkadarab vastagságának megfelelően kell beállítani. A munkadarab alatt egy teljes fogmagasságnál kisebb résznek kell láthatónak lennie.

Lazítsa ki a (28) szorítókart. Egy kisebb vágási mélységhez húzza el a fürészt messzebb a (11) alaplaptól, nagyobb vágási mélységhez nyomja jobban hozzá a fürészt a (11) alaplaphoz. Állítsa be a vágási mélység skálán a kívánt méretet. Húzza meg ismét szorosra a (28) szorító kart.

Ha a (28) szorító kar kilazítása után a vágási mélységet nem lehet teljesen a kívánt értékre beállítani, húzza el a (28) szorítókart a fűrésztől és forgassa azt lefelé. Engedje ismét el a (28) szorító kart. Ismételje meg ezt az eljárást, amíg be nem lehet állítani a kívánt vágási mélységet.

Ha a (28) szorító kar kilazítása után a vágási mélységet nem lehet kielégítő mértékben rögzíteni, húzza el a (28) szorító-kart a fűrésztől és forgassa azt felfelé. Engedje ismét el a (28) szorító kart. Ismételje meg ezt az eljárást, amíg be nem lehet rögzíteni a vágási mélységet.

A sarkalószög beállítása

Lazítsa ki a szárnyascsavarokat (5). Fordítsa oldalra a fűrészt. Állítsa be a skálán (4) a kívánt méretet. Húzza meg ismét szorosra a szárnyascsavarokat (5).

Megjegyzés: Sarokvágások esetén a tényleges vágási mélység kisebb, mint a (29) vágási mélység skálán kijelzett érték.

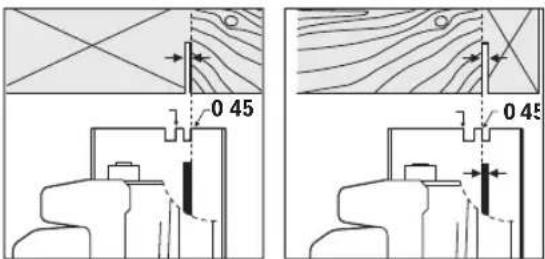

Vágás jelölések

A (8) 0° vágás jelölés a fűrészlap helyzetét mutatja a derékszögű vágásokhoz. A (7) 45° vágás jelölés a fűrészlap helyzetét mutatja a 45°-os vágásokhoz.

Egy pontos vágáshoz a körfűrészt az ábrán látható módon tegye rá a munkadarabra. A legcélszerűbb egy próbavágást végrehajtani.

Üzembe helyezés

Ügyeljen a helyes hálózati feszültségre! Az áramforrás feszültségének meg kell egyeznie az elektromos kéziszerszám típustábláján található adatokkal.

Be- és kikapcsolás (3 601 FA9 00.)

Az elektromos kéziszerszám üzembevételéhez először működtesse a (2) bekapcsolás reteszelőt, majd nyomja be és tartsa benyomva a (1) be-/kikapcsolót.

Az elektromos kéziszerszám kikapcsolásához eressze el a (1) be-/kikapcsolót.

Figyelem: A (1) be-/kikapcsolót biztonsági meggondolásokból nem lehet tartós üzemhez bekapcsolt állapotban reteszelni, hanem az üzemeltetés közben végig benyomva kell tartani.

Be- és kikapcsolás

(3 601 FA9 OK./3 601 FA9 OL.)

Gondoskodjon arról, hogy működtetni tudja a be-/ki-kapcsolót, anélkül, hogy ehhez el kellene engednie a fogantyút.

Az elektromos kéziszerszám üzembe helyezéséhez nyomja be és tartsa benyomva a (1) be-/kikapcsolót.

A benyomott (1) be-/kikapcsoló rögzítéséhez nyomja be a (2) rögzítő gombot.

Az elektromos kéziszerszám kikapcsolásához engedje el a (1) be-/kikapcsolót, illetve, ha az az adott helyzetben a (2) rögzítőgombbal rögzítve van, nyomja be rövid időre, majd engedje el a (1) be-/kikapcsolót.

Munkavégzési tanácsok

Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszolóaljzatból.

A vágási szélesség az alkalmazásra kerülő fűrészlaptól függően különböző lehet.

Óvja meg a fűrészlapokat a lökésektől és ütésektől.

A jó vágásminőség eléréséhez egyenletesen és enyhén tolva vezesse az elektromos kéziszerszámot a vágásirányba. A túl erős előtolás jelentősen csökkenti a betétszerszámok élettartamát, és károsíthatja az elektromos kéziszerszámot.

Mindig egyenletes elötolással dolgozzon, és ügyeljen arra, hogy a fürészlap fordulatszáma állandó maradjon. Kerülje az elötolás növelését (pl. nedves fa, nyomáskezelt faanyag vagy ágfa megmunkálásakor) és az ezzel járó fordulatszám-csökkenést, hogy elkerülje a fürészlap fogainak túlmelegedését.

A vágási teljesítmény és a vágásminőség lényeges mértékben függ a fürészlapok állapotától és a fogaik alakjától. Ezért csak éles és a megmunkálásra kerülő anyagnak megfelelő fürészlapokat használjon.

120 | Русский

Fa fűrészelése

A fürészlap helyes kiválasztásához a fa fajtáját, minőségét és azt kell figyelembe venni, hogy hossz- vagy keresztirányú vá- gásokra van-e szükség.

Fenyőfában végzett szálirányban történő vágás esetén hoszszú, spirális alakú forgács keletkezik.

A bükkfa- és tölgyfapor az egészségre különösen ártalmas, ezért ilyen anyagok megmunkálásakor csak porelszívással dolgozzon.

Fürészelés párhuzamvezetővel (lásd a E ábrát)

A (9) párhuzamvezető lehetővé teszi a munkadarab éle men- tén végrehajtorr precíz vágásokat, valamint azonos méretű sávok levágását.

Lazítsa ki a (6) szárnyascsavart és tolja át a (9) párhuzamos ütköző skáláját a (11) alaplap megvezetésén. Állítsa be a skálán a kívánt vágási szélességet a megfelelő (8), illetve (7) vágási jelnél, lásd a „Vágási jelölések“ szakaszt. Húzza meg ismét szorosra a (6) szárnyascsavart.

Fürészelés segédütközövel (lásd a F ábrát)

Nagyobb munkadarabok megmunkálásához vagy egyenes élek vágásához segédütközőként egy deszkát vagy egy lécet lehet a munkadarabhoz erősíteni, majd a körfürészt az alaplapjával végig lehet vezetni a segédütköző mentén.

Karbantartás és szerviz

Karbantartás és tisztítás

Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszolóaljzatból.
Tartsa mindig tisztán az elektromos kéziszerszámot és annak szellőzőnyílásait, hogy jól és biztonságosan dolgozhasson.

Ha a csatlakozó vezetéket ki kell cserélni, akkor a cserével csak a magát a Bosch céget, vagy egy Bosch elektromos kéziszerszám-mühely ügyfélszolgálatát szabad megbízni, nehogy a biztonságra veszélyes szituáció lépjen fel.

A lengő védőburkolatnak mindig szabadon kell mozognia és magától be kell záródnia. Ezért a lengő védőburkolat körülötti területet mindig tisztán kell tartani. A port és a forgácsokat egy ecsettel távolítsa el.

A bevonatlan fűrészlapoknál előfordul, hogy azok egy vékony réteg savmentes olajjal vannak védve a korrózió ellen. A fűrészelés megkezdése előtt távolítsa el ezt az olajréteget, mert a fa ellenkező esetben foltos lesz.

A fürészlaphoz tapadó gyanta- vagy ragasztómaradékok be- folyással vannak a vágás minőségére. Ezért a fürészlapokat használat után azonnal tisztítsa meg.

Vevöszolgálat és alkalmazási tanácsadás

A vevőszolgálat a terméke javításával és karbantartásával, valamint a pótalkatrészekkel kapcsolatos kérdésekre szívesen válaszol. A pótalkatrészekkel kapcsolatos robbantott ábrák és egyéb információk a következő címen találhatók:

www.bosch-pt.com

A Bosch Alkalmazási Tanácsadó Team a termékeinkkel és azok tartozékaival kapcsolatos kérdésekben szívesen nyújt segítséget.

Ha kérdései vannak vagy pótalkatrészeket szeretne rendelni, okvetlenül adja meg a termék típustábláján található 10-jegyű cikkszámot.

Magyarország

Robert Bosch Kft.

1103 Budapest

Gyömrői út. 120.

A www.bosch-pt.hu oldalon online megrendelheti készülékének javítását.

Tel.: [phone]

Fax: [phone]

[e-mail]

www.bosch-pt.hu

További szerviz-címek itt találhatók:

Az elektromos kéziszerszámokat, a tartozékokat és a csomagolást a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra előkészíteni.

Ne dobja ki az elektromos kéziszerszámokat a háztartási szemétbe!

Csak az EU-tagországok számára:

A már nem használható elektromos kéziszerszámokat elkülönítve kell ártalmatlanítani. Használja a rendelkezésre álló gyűjtőrendszereket.

Szakszerűtlen ártalmatlanítás esetén a már használhatatlan elektromos és elektronikus készülékek a bennük esetleg található veszélyes anyagok következtében káros hatással lehetnek a környezetre és az emberek egészségére.

Русский
