Tuotetyyppi	Kannettava pyörösaha
Merkki	Bosch
Malli	GKS 600 Professional
Nimellistehonotto	1200 W
Tyhjäkäyntinopeus	5200 r/min
Suurin leikkuusyvyys (0°)	55 mm
Suurin leikkuusyvyys (45°)	37 mm
Terän maksimi/minimi halkaisija	165 mm / 160 mm
Terän reikä	20 mm
Terän maksimipaksuus	2,2 mm
Paino (ilman johtoa)	3,6 kg
Pohjalevyn mitat	235 x 138 mm
Suojausluokka	II (kaksoiseristys)
Nimellisjännite	230 V (vaihtelee maittain)
Päätoiminnot	Pituusleikkaukset, poikkileikkaukset, viistoleikkaukset (0-45°), yhdensuuntaisohjaimen ja apurajoittimen kanssa
Turvallisuus	Heiluriliikkeellä varustettu suojakupu, karalukko, turvakytkin, tahattoman käynnistyksen estosuoja
Huolto ja puhdistus	Ilmanvaihtoaukkojen ja suojakuvun säännöllinen puhdistus, johdon vaihto ammattilaisen toimesta
Varaosat ja korjattavuus	Varaosat saatavana Boschilta, korjaus alle 5 päivässä SAV DIRECT -palvelulla
Mukana tulevat lisävarusteet	Terä, kuusiokoloavain, yhdensuuntaisohjain, lisäkahva

Usein kysytyt kysymykset - GKS 600 Professional BOSCH

Miten vaihdan Bosch GKS 600 -sahan terän?

Irrota työkalu verkkovirrasta, paina karalukkoa, avaa kiristysruuvi kuusiokoloavaimella, taivuta suojakupua ja poista terä. Asentaaksesi uuden terän, aseta se terän laipalle pyörimissuunta huomioiden, kiristä ruuvi ja kiristä vääntömomenttiin 6-9 Nm.

Mikä on GKS 600:n suurin leikkuusyvyys?

Suurin leikkuusyvyys on 55 mm suorakulmaisessa (0°) leikkauksessa ja 37 mm 45° viistoleikkauksessa.

Miten säädän leikkuusyvyyttä?

Avaa kiristysvipu (28), siirrä sahaa kauemmas tai lähemmäs pohjalevyä pienentääksesi tai suurentaaksesi syvyyttä, ja kiristä vipu uudelleen. Aseta arvo leikkuusyvyyden asteikolla.

Miten säädän kallistuskulman viistoleikkausta varten?

Avaa siipiruuvit (5), kallista saha sivuttain, lue haluttu kulma asteikkoasteikolta (4) ja kiristä ruuvit.

Voinko käyttää sahaa metallin leikkaamiseen?

Ei, GKS 600 on suunniteltu vain puulle. Se ei sovellu rauta- tai teräsmetallien leikkaamiseen, koska hehkuvat lastut voivat sytyttää imurin ja vahingoittaa työkalua.

Miten käytän yhdensuuntaisohjainta?

Avaa siipiruuvit (6), liu'uta yhdensuuntaisohjain (9) pohjalevyn ohjaimeen, säädä haluttu leikkuuleveys asteikolla ja kiristä.

Mitkä turvavarusteet ovat välttämättömiä?

Käytä aina suojalaseja, pölysuojainta, käsineitä terän käsittelyssä ja käytä asianmukaista imuria. Alempi suojakupu on tarkistettava ennen jokaista käyttöä.

Miten imuroin pölyn tällä sahalla?

Kiinnitä imuadapteri (26) lastunpoistoon, liitä 35 mm imuletku sopivaan imuriin. Voit myös kytkeä sahan suoraan Bosch-imuriin, jossa on kauko-ohjaus.

Mitä terää käyttää?

Käytä pyörösahan terää, jonka halkaisija on 160-165 mm, reikä 20 mm, maksimipaksuus 2,2 mm. Suurin sallittu nopeus on oltava yli 5200 r/min. Älä käytä HSS-terästeriä.

Mistä saan varaosia ja huoltopalvelua?

Varaosat ovat saatavilla osoitteesta www.bosch-pt.fi. Nopeaa korjausta varten käytä SAV DIRECT -verkkopalvelua. Ota yhteyttä asiakaspalveluun numerossa 09 70 82 12 26 tai sähköpostitse [e-mail].

KÄYTTÖOHJE GKS 600 Professional BOSCH

Yleiset sähkötyökalujen turvaohjeet

VAROITUS

Lue kaikki tämän sähkötyökalun mukana toimitetut varoitukset, oh-

jeet, kuvat ja tekniset tiedot. Alla mainittujen ohjeiden noudattamisen laiminlyönti saattaa aiheuttaa sähköiskun, tulipalon ja/tai vakavan loukkaantumisen.

Säilytä kaikki turvallisuusohjeet ja muut ohjeet tulevaisuutta varten.

Turvallisuusohjeissa käytetty käsite "sähkötyökalu" käsittää verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akku- käyttöisiä sähkötyökaluja (ilman verkkojohtoa).

Työpaikan turvallisuus

• Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai valaisemattomat työalueet voivat johtaa tapaturmiin.
• Älä työskentele sähkötyökalulla räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryn.
• Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää laitteen hallinnan, jos suuntaat huomiosi muualle.

Sähköturvallisuus

Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä minkäänlaisia pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa olevat pistotulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa.
Vältä maadoitettujen pintojen, kuten putkien, pattereiden, liesien tai jääkaappien koskettamista. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu.
- Älä altista sähkötyökalua sateelle tai kosteudelle. Veden pääsy sähkötyökalun sisään kasvattaa sähköiskun riskiä.
- Älä käytä verkkojohtoa väärin. Älä käytä johtoa sähkötyökalun kantamiseen, ripustamiseen tai pistotulpan irrottamiseen pistorasiasta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja

liikkuvista osista. Vahingoittuneet tai sotkeutuneet joh-dot kasvattavat sähköiskun vaaraa.

Käyttäessäsi sähkötyökalua ulkona käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa.
- Jos sähkötyökalua on pakko käyttää kosteassa ympäristössä, on käytettävä vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

Henkilöturvallisuus

Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä mitään sähkötyökalua, jos olet väsynyt tai huu- meiden, alkoholin tai lääkkeiden vaikutuksen alai- sena. Hetken tarkkaamattomuus sähkötyökalua käytet- täessä saattaa johtaa vakavaan loukkaantumiseen.

Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen (esim. pölynaamari, luistamattomat turvajalkineet, suojakypärä tai kuulonsuojaimet kulloisenkin tehtävän mukaan) käyttö vähentää loukkaantumisriskiä.

Estä tahaton käynnistyminen. Varmista, että käynnistyskytkin on kytketty pois päältä ennen kuin yhdistät työkalun sähköverkkoon ja/tai akkuun, otat työkalun käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan käynnistyskytkimen ollessa käyntiasennossa, altistat itsesi onnettomuuksille.

Poista mahdollinen säätötyökalu tai kiinnitysavain ennen kuin käynnistät sähkötyökalun. Kiinnitysavain tai säätötyökalu, joka on unohdettu paikalleen sähkötyökalun pyörivään osaan, saattaa aiheuttaa tapaturman.

Vältä kurkottelua. Huolehdi aina tukevasta seisoma-asennosta ja tasapainosta. Näin pystyt paremmin hallitsemaan sähkötyökalun odottamattomissa tilanteissa.

Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset ja vaatteet poissa liikkuvien osien ulottuvilta. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin.

- Jos laitteissa on pölynpoistoliitäntä, varmista, että se on kytketty oikein ja toimii kunnolla. Pölynpoistojärjestelmän käyttö vähentää pölyn aiheuttamia vaaroja.

- Työskentele keskittyneesti ja noudata aina turvallisuusmääräyksiä. Hetkellinenkin huolimattomuus voi aiheuttaa vakavia vammoja.

Sähkötyökalun käyttö ja huolto

• Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoitettua sähkötyökalua. Sopivan tehoisella sähkötyökalulla teet työt paremmin ja turvallisemmin.
• Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei voi enää hallita käynnistyskytkimellä, on vaarallinen ja täytyy korjauttaa.
  Irrota pistotulppa pistorasiasta ja/tai irrota akku (jos irrotettava) sähkötyökalusta, ennen kuin suoritat sää-

74|Suomi

töjä, vaihdat tarvikkeita tai viet sähkötyökalun varastoon. Nämä varotoimenpiteet estävät sähkötyökalun tahattoman käynnistymisen.

Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, joilla ei ole tarvittavaa käyttökokemusta tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät koke-mattomat henkilöt.
Pidä sähkötyökalut ja tarvikkeet hyvässä kunnossa. Tarkista liikkuvat osat virheellisen kohdistuksen tai jumittumisen varalta. Varmista, ettei sähkötyökalussa ole murtuneita osia tai muita toimintaa haittaavia vikoja. Jos havaitset vikoja, korjauta sähkötyökalu ennen käyttöä. Monet tapaturmat johtuvat huonosti huolle-tuista sähkötyökaluista.
Pidä leikkausterät terävinä ja puhtaina. Asianmukaisesti huolletut leikkaustyökalut, joiden leikkausreunat ovat teräviä, eivät jumitu herkästi ja niitä on helpompi hal- lita.
Käytä sähkötyökaluja, tarvikkeita, ruuvauskärkiä jne. näiden ohjeiden, käyttöolosuhteiden ja työtehtävän mukaisesti. Sähkötyökalun määräystenvastainen käyttö saattaa aiheuttaa vaaratilanteita.
▶ Pidä kahvat ja kädensijat kuivina ja puhtaina (öljyttöminä ja rasvattomina). Jos kahvat ja kädensijat ovat liukkaita, et pysty yllättävissä tilanteissa ohjaamaan ja hallitsemaan työkalua turvallisesti.

Huolto

Anna ainoastaan koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain al-kuperäisiä varaosia. Näin varmistat, että sähkötyökalu säilyy turvallisena.

Pyörösahojen turvallisuusohjeet

Sahausprosessit

▶ AARA: Pidä kädet poissa sahausalueen ja terän läheltä. Pidä toisella kädellä kiinni lisäkahvasta tai moottorikotelosta. Kun pidät molemmin käsin kiinni sa- hasta, ne ovat suojassa terältä.
- Älä kosketa työkappaleen alapuolta. Suojus ei suojaa kättäsi terältä työkappaleen alla.
Säädä sahaussyvyys työkappaleen paksuuden mukaan. Terä saa näkyä enintään terän hammaskorkeuden verran työkappaleen alla.
- Älä missään tapauksessa pidä sahattavaa työkappa- letta käsissä tai jalkojen päällä. Kiinnitä työkappale tukevalle alustalle. Työkappale on ehdottomasti tuet- tava kunnolla. Tämän avulla minimoit tapaturman, terän jumittumisen tai työkalun hallinnan menettämisen vaaran.
▶ Pidä sähkötyökalusta kiinni sen eristetyistä kahvapinnoista, kun teet sellaisia töitä, joissa terä voi koskettaa piilossa olevia sähköjohtoja tai laitteen omaa virtajohtoa. Jos terä koskettaa virrallista sähköjohtoa, tämä

voi tehdä sähkötyökalun suojaamattomat metalliosat vir- rallisiksi ja aiheuttaa sähköiskun laitteen käyttäjälle.

Käytä pitkittäissahauksissa aina suuntaisohjainta tai reunaohjainta. Tämä parantaa sahaustarkkuutta ja vähentää terän jumittumisvaaraa.
Käytä aina teriä, joiden laikkareikä on oikean kokoinen ja muotoinen (vinoneliö tai pyöreä). Jos terät eivät ole yhteensopivia sahan kiinnityskohdan kanssa, ne pyörivät epätasaisesti ja johtavat hallinnan menettämiseen.
- Älä missään tapauksessa käytä vaurioituneita tai virheellisiä terän aluslevyjä tai pultteja. Terän aluslevyt ja pulti ti on suunniteltu varta vasten kyseiselle sahalle takaamaan optimaalinen suorituskyky ja turvallinen toiminta.

Takapotkun aiheuttaja ja siihen liittyvät varoitukset

• takapotku on äkillinen reaktio, joka aiheutuu, jos sahanterä jumittuu, takertuu tai ohjautuu vinoon työkappaleessa. Tällöin saha irtoaa työkappaleesta ja tempautuu hallitsemattomasti käyttäjän suuntaan;
• jos terä jumittuu tai takertuu tiukasti kiinni sahausuraan, terä pysähtyy ja moottorin vääntömomentti tempaisee sahalaitteen suurella vauhdilla käyttäjää kohti;
• jos terä on taipunut tai vinosti sahausurassa, terän takareunan hampaat saattavat pureutua puun pintaan. Tällöin on vaara, että terä ponnahtaa pois sahausurasta ja sinkoutuu taaksepäin käyttäjää kohti.

Takapotku johtuu sahan väärinkäytöstä ja/tai virheellisistä käyttötavoista tai -olosuhteista ja sen voi välttää noudattamalla alla mainittuja varotoimenpiteitä.

Ota sahasta tukeva ote molemmilla käsillä ja pidä käsi- varsia sellaisessa asennossa, jossa pystyt hallitse- maan takapotkusta aiheutuvia voimia. Työskentele terän oikealla tai vasemmalla puolella, mutta älä asetu samaan linjaan terän kanssa. Takapotku saattaa tem- paista sahan taaksepäin. Pystyt kuitenkin hallitsemaan ta- kapotkuvoimia, mikäli olet suorittanut vaadittavat varotoi- menpiteet.
Jos terä jumittuu tai keskeytät muusta syystä sahaus- työn, vapauta käyttökytkin ja pidä sahaa liikuttamatta materiaalissa, kunnes terä pysähtyy täydellisesti. Älä missään tapauksessa yritä poistaa sahaa työkappa- leesta tai vetää sahaa taaksepäin terän edelleen pyö- riessä, koska tämä voi aiheuttaa takapotkun. Selvitä ja poista terän jumittumisen aiheuttanut syy.
Kun käynnistät sahan uudelleen työkappaleessa, keskitä terä uraan niin, että sahanterän hampaat eivät kosketa materiaalia. Jos sahanterä juuttuu kiinni, tällöin on vaara, että terä tempautuu pois työkappaleesta tai aiheuttaa takapotkun, kun saha käynnistetään uudelleen.
Tue pitkät paneelit, jotta saat minimoitua terän jumit-tumis- ja takapotkuvaaran. Pitkät paneelit taipuvat her-kästi oman painonsa vaikutuksesta. Tuet täytyy sijoittaa paneelin alle lähelle leikkausuraa ja paneelin reunoja lai- kan molemmille puolille.
- Älä käytä tylsiä tai vaurioituneita teriä. Tylsät tai epäasianmukaisesti asennetut terät sahaavat liian kapean

uran. Tämä aiheuttaa voimakasta kitkaa, terän jumittumisen ja takapotkun.

▶ Terän syvyyden ja kaltevuuden säädön lukitusvivut täytyy kiristää ja lukita ennen sahauksen aloittamista. Jos terän asento siirtyy sahauksen yhteydessä, tämä voi johtaa jumittumiseen ja takapotkuun.
Noudata erityistä varovaisuutta sahatessasi seinien sisään tai muihin piilossa oleviin kohtiin. Materiaaliin uppoava sahanterä voi osua takapotkun aiheuttaviin esi-neisiin.

Alasuojuksen toiminta

Tarkasta ennen jokaista käyttökertaa, että alasuojus sulkeutuu moitteettomasti. Älä käytä sahaa, jos sen alasuojus ei liiku esteettömästi eikä sulkeudu välittömästi. Älä missään tapauksessa lukitse alasuojusta avattuun asentoon. Jos saha putoaa vahingossa lattialle, sen alasuojus saattaa vääntyä. Nosta alasuojus ylös korvakkeen avulla ja varmista, että se liikkuu vapaasti eikä kosketa terää tai muita osia missään sahauskulmassa tai-syvyydessä.
Tarkasta alasuojuksen jousen toimivuus. Jos suojus ja jousi eivät toimi kunnolla, ne täytyy korjata ennen käyttöä. Alasuojus saattaa toimia jäykkälikkeisesti viallisten osien tai siihen kertyneen purun tai tahmean lian takia.
Alasuojuksen saa avata manuaalisesti vain erikoissa-hauksissa (esimerkiksi upotussahaukset ja komposiittilevyjen sahaukset). Nosta alasuojus korvakkeen avulla. Vapauta alasuojus heti kun terä koskettaa materiaalia. Käytä kaikissa muissa sahaustöissä alasuojusta aina automaattisesti.
Tarkasta aina, että alasuojus peittää terän, ennen kuin asetat sahan työpenkille tai lattialle. Suojaamaton ja edelleen pyörivä terä tempaisee sahan taaksepäin, jolloin terä leikkaa kaiken tielleen osuvan. Muista, että vapautettuasi käynnistyskytkimen kestää jonkin aikaa, ennen kuin terä on pysähtynyt paikalleen.

Lisäturvallisuusohjeet

• Älä kosketa purunpoistoaukkoa. Pyörivät osat aiheutta-vat loukkaantumisvaaran.
• Älä käytä sahaa pään yläpuolella olevassa työkohteessa. Siinä tilanteessa et pysty hallitsemaan sähkötyökalua riittävän luotettavasti.
  Käytä sopivia etsintälaitteita piilossa olevien syöttöjohtojen paikallistamiseksi, tai käänny paikallisen jakeluyhtiön puoleen. Kosketus sähköjohtoon saattaa johtaa tulipaloon ja sähköiskuun. Kaasuputken vahingoittaminen saattaa johtaa räjähdykseen. Vesijohdon puhkaisu aiheuttaa aineellisia vahinkoja tai saattaa johtaa sähköiskuun.
• Pidä sähkötyökalusta kunnolla kiinni molemmilla kä- sillä ja seiso tukevassa asennossa. Sähkötyökalun oh- jaus sujuu luotettavimmin kahdella kädellä.
• Älä käytä sähkötyökalua kiinteäasenteisesti. Sitä ei ole tarkoitettu käytettäväksi sahapöydän kanssa.

Varmista kaltevassa upotussahauksessa, ettei sahan ohjauslevy pääse siirtymään sivusuunnassa. Sivusuuntainen siirtyminen voi jumittaa sahanterän. Tämä voi johtaa takaiskuun.
Varmista työkappaleen kiinnitys. Kädellä pidettynä työkappale ei pysy luotettavasti paikallaan. Siksi se kannat-taa kiinnittää ruuvipenkin tai puristimien avulla.
Odota, kunnes sähkötyökalu on pysähtynyt, ennen kuin asetat sen säilytysalustalle. Sähkötyökalun hallinnan menettämisen vaara, koska käyttötarvike voi pureutua säilytysalustan pintaan.
- Älä käytä HSS-teräksesta valmistettuja sahanteriä. Nämä sahanterät voivat helposti murtua.
- Älä sahaa rautametalleja. Hehkuvan kuumat purut voi- vat sytyttää pölynpoistoputken.
Käytä pölynsuojanaamaria.

Tuotteen ja ominaisuuksien kuvaus

Lue kaikki turvallisuus- ja käyttöohjeet. Turvallisuus- ja käyttöohjeiden noudattamatta jättäminen voi johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Huomioi käyttöohjeiden etuosan kuvat.

Määräystenmukainen käyttö

Sähkötyökalu on tarkoitettu suorien linjojen ja jiirikulmien pi- tuus- ja poikittaussahaukseen puuhun tukevalla alustalla.

Rautametallien työstäminen on kiellettyä.

Kuvatut osat

Kuvattujen osien numerointi viittaa kuvasivulla olevaan sähkötyökalun kuvaan.

(1) Käynnistyskytkin
(2) Käynnistyskytkimen käynnistysvarmistin (3 601 FA9 00.)
(2) Käynnistyskytkimen lukituspainike (3 601 FA9 OK./3 601 FA9 OL.)

(3) Karan lukituspainike

(4) Jiirikulma-asteikko

(5) Jiirikulman asetuksen siipiruuvi

(6) Suuntaisohjaimen siipiruuvi

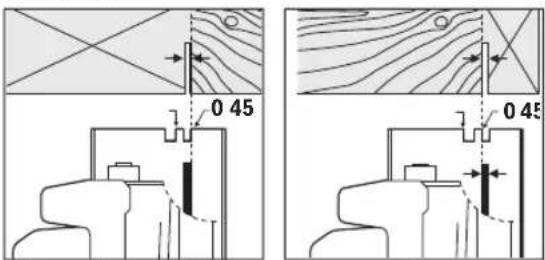

(7) Sahausmerkki 45°

(8) Sahausmerkki 0°

(9) Suuntaisohjain

(10) Heilurisuojus

(11) Pohjalevy

(12) Heilurisuojuksen säätövipu

(13) Purunpoistoaukko

(14) Suojus

(15) Kahva (eristetty kädensija)

(16) Moottorinrunko (eristetty kädensija)

76|Suomi

(17) Kuusiokoloavain
(18) Kiinnitysruuvi ja aluslevy
(19) Kiristyslaippa
(20) Sahanterä ^a)
(21) Kiinnityslaippa
(22) Kara
(23) Lisäkahva (eristetty kahvan pinta) ^a)
(24) Lisäkahvan pidin ^a)
(25) Lisäkahvan pitimen lukitusruuvi ^a)
(26) Imuadapteri ^a)
(27) Imuadapterin kiinnitysruuvi ^a)
(28) Sahaussyvyyden asetusvipu
(29) Sahaussyvyysasteikko
(30) Ruuvipuristinpari ^b)
a) Tämä lisätarvike ei kuulu vakiovarustukseen.
b) Tavanomainen (ei kuulu vakiovarustukseen)

Tekniset tiedot

Käsipyörösaha GKS 600

Tuotenumero	3 601 FA9 0..
Nimellisottoteho W 1 200
Tyhjäkäyntikierrosluku min ^-1	5 200
Maks. sahaussyvyys, kun sahanterän halkaisija on 165 mm
- kun jiirikulma on 0° mm 55
- kun jiirikulma on 45° mm 37
Karalukitus ●
Pohjalevyn mitat mm 235 x 138
Sahanterän maksimihalkai-sija mm 165
Sahanterän minimihalkaisija mm 160
Terärungon maksimipaksuus mm 2,2
Asennusreikä mm 20
Paino ^A) kg 3,6
Suojausluokka	/

A) Paino ilman verkkovirtajohtoa ja pistotulppaa
Tiedot koskevat 230 V:n nimellisjännitettä [U]. Tästä poikkeavien jännitteiden ja maakohtaisten mallien yhteydessä nämä tiedot voivat vaihdella.
Arvot voivat vaihdella tuotteen mukaan ja riippuvat käyttö- ja ympäris-töolosuhteista. Lisätietoja saat verkko-osoitteesta www.bosch-professional.com/wac.

Melu-/tärinätiedot

Melupäästöarvot on määritetty standardin EN 62841-2-5 mukaan.

Sähkötyökalun tyypillinen A-painotettu melutaso: äänenpai-netaso 94 dB(A); äänentehotaso 102 dB(A). Epävarmuus K = 3 dB.

Käytä kuulosuojaimia!

Tärinän kokonaisarvot a_h (kolmen suunnan vektorisumma) ja epävarmuus K on määritetty standardin EN 62841-2-5 mukaan:

Sahaaminen puuhun: a_h = 1,6 m/s^2 , K = 1,5 m/s^2

Näissä käyttöohjeissa ilmoitetut tärinä- ja melupäästötiedot on mitattu standardissa määritetyn mittausmenetelmän mukaan ja niitä voi käyttää sähkötyökalujen keskinäiseen vertailuun. Ne soveltuvat myös tärinä- ja melupäästöjen alustavaan arviointiin.

Ilmoitetut tärinä- ja melupäästöt vastaavat sähkötyökalun pääasiallisia käyttötapoja. Tärinä- ja melupäästöt saattavat kuitenkin poiketa ilmoitetuista arvoista, jos sähkötyökalua käytetään toisiin töihin, muilla käyttötarvikkeilla tai riittämät- tömästi huollettuna. Tämä saattaa suurentaa koko työsken- telyajan tärinä- ja melupäästöjä huomattavasti.

Tärinä- ja melupäästöjen tarkaksi arvioimiseksi on huomioitava myös ne ajat, jolloin laite on sammutettuna tai tyhjä-käynnillä. Tämä voi vähentää huomattavasti koko työskentelyajan tärinä- ja melupäästöjä.

Määrittele tarvittavat lisävarotoimenpiteet käyttäjän suojelemiseksi tärinän aiheuttamilta haitoilta (esimerkiksi sähkötyökalujen ja käyttötarvikkeiden huolto, käsien pitäminen lämpiminä ja työprosessien organisointi).

Asennus

Käytä ainoastaan sahanteriä, joiden suurin sallittu nopeus on sähkötyökalun tyhjäkäyntikierroslukua suurempi.

Sahanterän asennus/vaihto

• Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä.
  Käytä työkäsineitä, kun asennat sahanterän. Sahanterää kosketettaessa on olemassa loukkaantumisvaara.
  Käytä vain sahanteriä, jotka ovat tämän käyttöoppaan ja sähkötyökalun teknisten erittelyjen mukaisia sekä testattu ja merkitty standardin EN 847-1:2017 mukaan.
  Käyttötarvikkeen suurimman sallitun kierrosluvun täytyy olla vähintään yhtä suuri kuin sähkötyökalussa ilmoitettu maksimikierrosluku. Lisätarvike, joka pyörii sallittua suuremmalla nopeudella, saattaa murtua ja sinkoutua ympäristöön.
• Älä missään tapauksessa käytä hiomalaikkoja käyttö-tarvikkeena.

Sahanterän valinta

Tämän käyttöoppaan lopussa on suositeltavien sahanterien yleiskatsaus.

Sahanterän irrotus (katso kuva A)

Työkalun vaihdon ajaksi kone on paras asettaa alustalle moottorin päätypuoli alustaa vasten.

– Paina karan lukituspainiketta (3) ja pidä painettuna.

• Älä paina karan lukituspainiketta (3) ennen kuin sahan kara on pysähtynyt. Muussa tapauksessa sähkötyökalu saattaa vaurioitua.
• Kierrä kuusiokoloavaimella (17) kiristysruuvi (18) ulos pyörimissuuntaan ①.
• Käännä heilurisuojus (10) taakse ja pidä siitä kiinni.
• Irrota kiristyslaippa (19) ja sahanterä (20) sahan karasta (22).

Sahanterän asentaminen (katso kuva A)

Kun vaihdat terän, aseta työkalu mieluiten moottorikotelon päätypuolen varaan.

• Puhdista sahanterä (20) ja kaikki asennettavat kiristysosat.
• Käännä heilurisuojusta (10) taaksepäin ja pidä sitä paikallaan.
• Aseta sahanterä (20) kiinnityslaippaan (21). Hampaiden leikkaussuunnan (sahanterässä oleva nuolen suunta) ja suojuksen (10) pyörintäsuuntanuolen täytyy vastata toisi- aan.
• Aseta kiristyslaippa (19) paikalleen ja ruuvaa kiinnitysruuvi (18) kiinni kiertosuuntaan ②. Huomioi kiinnityslaipan (21) ja kiristyslaipan (19) oikea asennusasento.
• Paina karan lukituspainiketta (3) ja pidä sitä pohjassa.
• Kiristä kuusiokoloavaimen (17) avulla kiinnitysruuvi (18) kiertosuuntaan ②. Kiristystiukkuuden tulee olla 6–9 Nm, tämä vastaa käsitiukkuutta ja ¼ kierrosta.

Lisäkahvan asentaminen (katso kuva B)

Kiinnitä lisäkahvan pidin (24) kiinnitysruuvilla (25) suojukseen (14).

Ruuvaa lisäkahva (23) kiinni lisäkahvan pitimeen (24).

Pölyn-/purunpoisto

Työstettävistä materiaaleista syntyvä pöly (esimerkiksi lyijypitoinen pinnoite, tietyt puulaadut, kivi ja metalli) voi olla terveydelle vaarallista. Pölyn koskettaminen tai hengittäminen saattaa aiheuttaa käyttäjälle tai lähellä oleville henkilölle allergisia reaktioita ja/tai hengitystiesairauksia.

Tiettyjen pölylaatujen (esimerkiksi tammi- tai pyökkipöly) katsotaan aiheuttavan syöpää, varsikin puunsuojaukseen käytettävien lisääineiden yhteydessä (kromaatti, puunsuoja-aine). Asbestipitoisia materiaaleja saavat käsitellä vain asiantuntevat ammattilaiset.

• Käytä mahdollisuuksien mukaan materiaalille soveltuvaa pölynpoistoa.
• Huolehdi työkohteen hyvästä tuuletuksesta.
• Suosittelemme käyttämään suodatusluokan P2 hengityssuojanaamaria.

Noudata käsiteltäviä materiaaleja koskevia maakohtaisia määräyksiä.

Estä pölyn kertyminen työpisteeseen. Pöly saattaa olla herkästi syttyvää.

Imuadapterin asennus (katso kuva C)

Kytke imuadapteri (26) pölynpoistoputkeen (13), niin että se lukittuu paikalleen. Varmista imuadapteri (26) vielä ruuvilla (27).

Imuadapteriin (26) voi kytkeä ∅ 35 mm:n imuletkun.

Imuadapteri ei saa olla asennettuna ilman liitettynä olevaa ulkopuolista pölynpoistoa. Imukanava voi muutoin mennä tukkoon.
- Imuadapteriin ei saa kytkeä pölypussia. Muuten pölynpoistojärjestelmä voi tukkeutua.

Optimaalisen imutehon takaamiseksi imuadapteri (26) on muistettava puhdistaa säännöllisesti.

Ulkopuolinen pölynpoisto

Yhdistä imuletku pölynimuriin (lisätarvike). Tämän käyttöoppaan lopussa on erilaisten pölynimureiden liitäntää koskeva katsaus.

Sähkötyökalu voidaan liittää suoraan etäkäynnistyksellä varustettuun Bosch-yleisimuriin. Yleisimuri käynnistyy automaattisesti sähkötyökalua käynnistettäessä.

Pölynimurin tulee soveltua työstettävälle materiaalille.

Käytä erikoisimuria terveydelle erittäin vaarallisten, syöpää aiheuttavien tai kuivien pölylaatujen imurointiin.

Käyttö

Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä.

Käyttötavat

Leikkaussyvyyden säätö (katso kuva D)

Mukauta sahaussyvyys työkappaleen paksuuteen. Työkappaleen alla tulisi terää näkyä korkeintaan täysi hammaskorkeus.

Avaa kiristysvipu (28). Säädä sahaussyvyys pienemmäksi vetämällä sahaa poispäin pohjalevystä (11), säädä sahaus-syvyys suuremmaksi painamalla sahaa pohjalevyä (11) koh-den. Aseta haluttu mitta sahaussyvyysasteikkoon. Kiristä kiristysvipu (28) jälleen.

Jos et pysty säätämään sahaussyvyyttä täydellisesti kiristysvivun (28) vapauttamisen jälkeen, vedä kiristysvipua (28) poispäin sahasta ja käännä se alas. Vapauta kiristysvipu (28) jälleen. Toista tämä toimenpide, kunnes haluttu sahaussyvyys on asennettavissa.

Jos et pysty lukitsemaan sahaussyvyyttä riittävästi kiristysvivun (28) kiristämisen jälkeen, vedä kiristysvipua (28) pois-päin sahasta ja käännä se ylös. Vapauta kiristysvipu (28) jäl-leen. Toista toimenpiteet, kunnes sahaussyvyys on lukittu

Jiirikulman asetus

Avaa siipiruuvit (5). Kallista sahaa sivusuunnassa. Säädä haluttu mitta asteikkoon (4). Kiristä siipiruuvit (5).

Huomautus: jiirisahauksissa sahaussyvyys on pienempi kuin sahaussyvyysasteikolla (29) näytetty arvo.

78|Suomi

Sahausmerkit

Sahausmerkki 0° (8) näyttää terän sijainnin kohtisuorassa sahauksessa. Sahausmerkki 45° (7) näyttää terän sijainnin 45°:n sahauksessa.

Mittatarkkaa sahausta varten tulee pyörösaha asettaa työkappaleelle kuvan osoittamalla tavalla. Kannattaa suorittaa koesahaus.

Käyttöönotto

▶ Huomioi sähköverkon jännite! Virtalähteen jännitteen tulee vastata sähkötyökalun laitekilvessä olevia tietoja.

Käynnistys ja pysäytys (3 601 FA9 00.)

Kun haluat käynnistää sähkötyökalun, paina ensin käynnistyssalpaa (2) ja tämän jälkeen käynnistyskytkintä (1) ja pidä sitä painettuna.

Sähkötyökalu sammuu, kun vapautat käynnistyskytkimen (1).

Huomautus: turvallisuussyistä käynnistyskytkintä (1) ei voi lukita päälle, vaan sitä on painettava jatkuvasti sahauksen aikana.

Käynnistys ja pysäytys

(3 601 FA9 OK./3 601 FA9 OL.)

▶ Varmista, että voit painaa käynnistyskytkintä irrotta-matta otetta kädensijasta.

Käynnistä sähkötyökalu käynnistyskytkimellä (1) ja pidä sitä painettuna.

Kun haluat lukita alaspainetun käynnistyskytkimen (1), paina lukituspainiketta (2).

Kun haluat sammuttaa työkalun, vapauta käynnistyskytkin (1), tai jos se on lukittu lukituspainikkeella (2), paina lyhyesti käynnistyskytkintä (1) ja vapauta se sitten.

Työskentelyohjeita

Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä.

Sahausuran leveys vaihtelee käytettävän sahanterän mukaan.

Suojele sahanteriä iskuilta ja kolhuilta.

Ohjaa sähkötyökalua tasaisesti ja kevyesti sahaussuuntaan, jotta saat siistin sahaustuloksen. Liian voimakas työntäminen lyhentää huomattavasti terän käyttöikää ja voi vahingoittaa sähkötyökalua.

Työskentele aina tasaisella syöttönopeudella ja pidä sahanterän kierrosluku vakiona. Vältä lisäämästä työkalun työntönopeutta (esim. sahatessasi märkää, painekyllästettyä tai

oksaista puuta), koska tällöin kierrosluku hidastuu ja sahanterän hampaat voivat ylikuumentua.

Sahausteho ja sahausjälki ovat pitkälti riippuvaisia sahanterän kunnosta ja terähampaiden muodosta. Käytä siksi ainoastaan teräviä ja työstettävään materiaaliin soveltuvia sahanteriä.

Puun sahaus

Sahanterän valinta riippuu puutyypistä, puun laadusta sekä siitä, vaaditaanko pitkittäis- vai poikittaissahausta.

Sahattaessa kuusta pitkittäin, syntyy pitkiä kierukkamaisia lastuja.

Pyökki- ja tammipöly on erityisen haitallista terveydelle, käytä tästä syystä aina pölynpoistoa.

Sahaus suuntaisohjainta käyttäen (katso kuva E)

Suuntaisohjain (9) mahdollistaa tarkat sahaukset työkappaleen reunaa pitkin tai mitoiltaan samanlaisten liuskojen sahauksen.

Avaa siipiruuvi (6) ja työnnä suuntaisohjaimen (9) asteikko pohjalevyn (11) ohjaimen läpi. Aseta haluttu sahausleveys vastaavan sahausmerkin (8) tai (7) asteikkoarvona, katso kappale "Sahausmerkit". Kiristä siipiruuvi (6) jälleen.

Sahaus apuohjainta käyttäen (katso kuva F)

Suurien työkappaleiden tai suorien reunojen työstöä varten voi kiinnittää työkappaleeseen avuksi laudan tai listan ja ohjata pyöräsahaa työntämällä pohjalevyä apuohjainta pitkin.

Hoito ja huolto

Huolto ja puhdistus

• Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä.
• Pidä sähkötyökalu ja tuuletusaukot puhtaina luotettavan ja turvallisen työskentelyn varmistamiseksi.

Jos virtajohto täytyy vaihtaa, turvallisuussyistä tämän saa tehdä vain Bosch tai valtuutettu Bosch-sähkötyökalujen huoltopiste.

Heilurisuojuksen täytyy aina liikkua esteettömästi ja sulkeutua itsestään. Pidä siksi heilurisuojuksen ympäristö aina puhtaana. Poista pöly ja purut siveltimellä.

Pinnoittamattomat sahanterät voidaan suojata korroosiolta ohuella öljykerroksella (hapoton öljy). Poista taas öljy ennen sahausta, koska puuhun muutoin saattaa tulla öljyläikkiä.

Sahanterässä olevat hartsi- tai liimajäännökset johtavat huonoon sahausjälkeen. Puhdista sen tähden aina sahanterät heti käytön jälkeen.

Asiakaspalvelu ja käyttöneuvonta

Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin. Räjäytyskuvat ja varaosatiedot ovat myös verkko-osoitteessa: www.bosch-pt.com

Bosch-käyttöneuvontatiimi vastaa mielellään tuotteita ja tarvikkeita koskeviin kysymyksiin.

Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä.

Suomi

Robert Bosch Oy

Bosch-keskushuolto

Pakkalantie 21 A

01510 Vantaa

Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi.

Puh.: 0800 98044

Faksi: 010 296 1838

www.bosch-pt.fi

Muut asiakaspalvelun yhteystiedot löydät kohdasta:

Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön.

Älä heitä sähkötyökaluja talousjätteisiin!

Koskee vain EU-maita:

Käytöstä poistetut sähkötyökalut on hävitettävä erikseen. Toimita ne asianmukaisiin keräyspisteisiin.

Jos käytöstä poistetut sähkö- ja elektroniikkalaitteet hävite-tään epäasianmukaisesti, niiden mahdollisesti sisältämät vaaralliset aineet voivat aiheuttaa haittaa ympäristölle ja ih-misten terveydelle.

Ελληνικά

Uzsükšanas adapteri drikst nostiprinät uz elektroinstrumenta tikai tad, ja tiek pielietota ärëjä puteklu uzsükšana. Pretëjä gadijumä var nosprostoties elektroinstrumenta puteklu uzsükšanas kanâls.
