Tuotetyyppi	Langaton jiirisaha
Merkki ja malli	Bosch GCM 18V-216 Professional
Viite	3 601 M41 0.. / 3 601 M41 0B0
Sahanterän mitat	Halkaisija 216 mm, sisäreikä 30 mm (tai 25,4 mm), paksuus 1,2-1,8 mm
Tyhjiökierrosluku	4 600 r/min
Paino	15,1-16,1 kg (akusta riippuen)
Virtalähde	Litiumioniakku 18 V (tyyppi GBA 18V... tai ProCORE18V...)
Suurimmat leikkauskyvyt (0°/0°)	70 x 270 mm (korkeus x leveys)
Jiirikulman alue (vaaka)	-47° - +47°
Kallistuskulman alue (pysty)	0° - 45°
Sisäänrakennettu laser	Luokka 1M, 650 nm, < 0,39 mW
Äänitaso (äänenpainetaso)	95 dB(A) ; teho 104 dB(A)
Päätoiminnot	Suorat leikkaukset, pitkittäisleikkaukset, poikkileikkaukset, jiirileikkaukset, viistoleikkaukset ; sahaus radiaali liikkeellä/ilman ; uurto
Turvalaitteet	Heilurisuojus, karalukitus, kuljetusturva, käynnistysvarmistin
Mukana tulevat tarvikkeet	Pölypussi, kuljetuskahva, SDS-kara, puristin, kuusiokoloavain
Huolto ja puhdistus	Puhdista tuuletusaukot, liukutela ; vaihda kuluneet sirpalesuojat ; perusasetusten tarkistus valtuutetussa huollossa
Varaosat ja korjattavuus	Varaosat saatavana Boschin kautta ; korjaus mahdollinen alle 5 päivässä SAV DIRECT -palvelun kautta
Takuu ja huolto	Boschin huolto: puh. 0811 360122 (Ranska), [e-mail]
Käyttölämpötilat	-20 - +50 °C (lataus: 0 - +45 °C)
Suositellut laturit	AL 18.., AL 36.., GAL 18V-..., GAL 18.., GAX 18V-30, GAL 3680

Usein kysytyt kysymykset - GCM 18V-216 Professional BOSCH

Mikä on GCM 18V-216:n suurin leikkauskyky?

Suorassa leikkauksessa (0° jiiri ja 0° kallistus) maksimikorkeus on 70 mm ja leveys 270 mm. 45° jiirikulmalla leveys on 190 mm.

Kuinka sahanterä vaihdetaan?

Irrota akku. Irrota kuusiokoloavaimella kuusiokoloruuvi (vasenkierteinen) tai SDS-kara. Pidä karalukitus painettuna. Irrota ruuvi, laippa ja sitten terä. Asenna uusi terä pyörimissuunta huomioiden, asenna laippa ja kiristä. Käytä suojakäsineitä.

Mitä akkua voin käyttää tämän sahan kanssa?

Käytä ainoastaan alkuperäisiä Bosch Litiumioni -akkuja 18 V, malleja GBA 18V... tai ProCORE18V.... Yhteensopivia latureita ovat AL 18.., AL 36.., GAL 18V-..., jne.

Kuinka jiiri- ja kallistuskulma säädetään?

Jiiriä varten löysää lukitusnuppia (19), käännä pöytää ja valitse haluttu kulma. Kallistusta varten löysää kiristysvipua (31), käännä työkalun vartta ja kiristä. Esiasennetut lovet helpottavat yleisiä kulma-asetuksia (0°, 15°, 22,5°, 45°).

Kuinka ohjauslaseri aktivoidaan?

Painata kevyesti päälle/pois -kytkintä (8) painamatta käynnistysvarmistinta (7). Lasersäde osoittaa leikkauslinjan. Säätöä varten käytä säätöruuvia (54).

Mitkä ovat tärkeimmät turvallisuusohjeet?

Lue kaikki varoitukset. Käytä suojalaseja, kuulosuojaimia, pölynaamaria. Älä koskaan aseta käsiä leikkausalueelle. Käytä puristimia. Varmista, että työkappale on hyvin kiinnitetty. Irrota akku ennen säätöjä.

Kuinka saha asennetaan telineeseen?

Kiinnitä saha tasaiselle ja vakaalle alustalle reikien (16) ja sopivien ruuvien avulla. Voit käyttää myös Bosch GTA -työtelinettä. Joustavaa asennusta varten avaa kaatumisenestojalka (21).

Mitä tehdä, jos terä juuttuu?

Aseta saha pysäytysasentoon, odota terän täydellistä pysähtymistä ja irrota akku. Vapauta sitten juuttunut työkappale. Tarkista, ettei terä ole vaurioitunut.

Kuinka sahaa huolletaan?

Puhdista säännöllisesti tuuletusaukot, liukutela ja suojus. Vaihda kuluneet sirpalesuojat. Perussäätöjä varten ota yhteys valtuutettuun Bosch-huoltoon.

Kuinka saha kuljetetaan turvallisesti?

Aseta saha kuljetusasentoon: lukitse pöytä, vedä työkalun varsi kokonaan eteen, kiristä kiristysruuvi, laske varsi ja kytke kuljetusturva (36) päälle. Kanna sahaa kuljetuskahvasta (4). Irrota akku.

KÄYTTÖOHJE GCM 18V-216 Professional BOSCH

Yleiset sähkötyökalujen turvaohjeet

VAROITUS

Lue kaikki tämän sähkötyökalun

mukana toimitetut varoitukset, oh-

jeet, kuvat ja tekniset tiedot. Alla mainittujen ohjeiden

noudattamisen laiminlyönti saattaa aiheuttaa sähköiskun, tulipalon ja/tai vakavan loukkaantumisen.

Säilytä kaikki turvallisuusohjeet ja muut ohjeet tulevaisuutta varten.

Turvallisuusohjeissa käytetty käsite "sähkötyökalu" käisittää verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akku- käyttöisiä sähkötyökaluja (ilman verkkojohtoa).

Työpaikan turvallisuus

• Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai valaisemattomat työalueet voivat johtaa tapaturmiin.
• Älä työskentele sähkötyökalulla räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryn.
• Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää laitteen hallinnan, jos suuntaat huomiosi muualle.

Sähköturvallisuus

Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä minkäänlaisia pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa olevat pistotulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa.
Vältä maadoitettujen pintojen, kuten putkien, pattereiden, liesien tai jääkaappien koskettamista. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu.
- Älä altista sähkötyökalua sateelle tai kosteudelle. Veden pääsy sähkötyökalun sisään kasvattaa sähköiskun riskiä.
- Älä käytä verkkojohtoa väärin. Älä käytä johtoa sähkötyökalun kantamiseen, ripustamiseen tai pistotulpan irrottamiseen pistorasiasta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot kasvattavat sähköiskun vaaraa.
Käyttäessäsi sähkötyökalua ulkona käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa.
Jos sähkötyökalua on pakko käyttää kosteassa ympäristössä, on käytettävä vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

Henkilöturvallisuus

▶ Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä mitään sähkötyökalua, jos olet väsynyt tai huu- meiden, alkoholin tai lääkkeiden vaikutuksen alai- sena. Hetken tarkkaamattomuus sähkötyökalua käytet- täessä saattaa johtaa vakavaan loukkaantumiseen.
Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen (esim. pölynaamari, luistamattomat turvajalkineet, suojakypärä

tai kuulonsuojaimet kulloisenkin tehtävän mukaan) käyttö vähentää loukkaantumisriskiä.

Estä tahaton käynnistyminen. Varmista, että käynnistyskytkin on kytketty pois päältä ennen kuin yhdistät työkalun sähköverkkoon ja/tai akkuun, otat työkalun käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan käynnistyskytkimen ollessa käyntiasennossa, altistat itsesi onnettomuuksille.
Poista mahdollinen säätötyökalu tai kiinnitysavain ennen kuin käynnistät sähkötyökalun. Kiinnitysavain tai säätötyökalu, joka on unohdettu paikalleen sähkötyökalun pyörivään osaan, saattaa aiheuttaa tapaturman.
Vältä kurkottelua. Huolehdi aina tukevasta seisoma-asennosta ja tasapainosta. Näin pystyt paremmin hallitsemaan sähkötyökalun odottamattomissa tilanteissa.
Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset ja vaatteet poissa liikkuvien osien ulottuvilta. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin.
- Jos laitteissa on pölynpoistoliitäntä, varmista, että se on kytketty oikein ja toimii kunnolla. Pölynpoistojärjestelmän käyttö vähentää pölyn aiheuttamia vaaroja.
Työskentele keskittyneesti ja noudata aina turvallisuusmääräyksiä. Hetkellinenkin huolimattomuus voi aiheuttaa vakavia vammoja.

Sähkötyökalun käyttö ja huolto

• Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoitettua sähkötyökalua. Sopivan tehoisella sähkötyökalulla teet työt paremmin ja turvallisemmin.
• Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei voi enää hallita käynnistyskytkimellä, on vaarallinen ja täytyy korjauttaa.
  Irrota pistotulppa pistorasiasta ja/tai irrota akku (jos irrotettava) sähkötyökalusta, ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai viet sähkötyökalun varastoon. Nämä varotoimenpiteet estävät sähkötyökalun tahattoman käynnistymisen.
  Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, joilla ei ole tarvittavaa käyttökokemusta tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät koke-mattomat henkilöt.
  Pidä sähkötyökalut ja tarvikkeet hyvässä kunnossa. Tarkista liikkuvat osat virheellisen kohdistuksen tai jumittumisen varalta. Varmista, ettei sähkötyökalussa ole murtuneita osia tai muita toimintaa haittaavia vikoja. Jos havaitset vikoja, korjauta sähkötyökalu ennen käyttöä. Monet tapaturmat johtuvat huonosti huolletuista sähkötyökaluista.
  Pidä leikkausterät terävinä ja puhtaina. Asianmukaisesti huolletut leikkaustyökalut, joiden leikkausreunat ovat teräviä, eivät jumitu herkästi ja niitä on helpompi hallita.

▶ Käytä sähkötyökaluja, tarvikkeita, ruuvauskärkiä jne. näiden ohjeiden, käyttöolosuhteiden ja työtehtävän mukaisesti. Sähkötyökalun määräystenvastainen käyttö saattaa aiheuttaa vaaratilanteita.
▶ Pidä kahvat ja kädensijat kuivina ja puhtaina (öljyttöminä ja rasvattomina). Jos kahvat ja kädensijat ovat liukkaita, et pysty yllättävissä tilanteissa ohjaamaan ja hallitsemaan työkalua turvallisesti.

Akkukäyttöisten työkalujen käyttö ja huolto

▶ Lataa akku vain valmistajan suosittelemassa latauslaitteessa. Latauslaite, joka soveltuu määrätyntyypiselle akulle, saattaa muodostaa tulipalovaaran erilaista akkua ladattaessa.
Käytä sähkötyökalussa ainoastaan kyseiseen sähkötyökaluun tarkoitettua akkua. Muunlaisen akun käyttö saattaa aiheuttaa tapaturman ja tulipalon.
- Pidä irrotettu akku loitolla metalliesineistä, kuten paperiliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka voivat oikosulkea akun koskettimet. Akkukoskettimien välinen oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipaloon.
Väärästä käytöstä johtuen akusta saattaa vuotaa nestettä. Vältä koskettamasta nestettä. Jos nestettä pääsee vahingossa iholle, huuhtele kosketuskohta vedellä. Jos nestettä pääsee silmiin, käänny lisäksi lääkärin puoleen. Akusta vuotava neste saattaa aiheuttaa ärsytystä ja palovammoja.
- Älä käytä akkua tai työkalua, joka on vioittunut tai jo- hon on tehty muutoksia. Jos akut ovat vioittuneet tai nii- hin on tehty muutoksia, ne voivat toimia ennalta arvaa- mattomasti ja aiheuttaa tulipalon, räjähdyksen tai louk- kaantumisvaaran.
- Älä altista akkua tai työkalua tulelle tai äärimmäisille lämpötiloille. Tulelle tai yli 130 °C kuumuudelle altistaminen saattaa aiheuttaa räjähdyksen.
Noudata latausohjeita ja lataa akku tai työkalu ohjeenmukaisen lämpötila-alueen rajoissa. Lataaminen virheellisesti tai ohjeiden vastaisessa lämpötilassa saattaa vaurioittaa akkua ja lisätä palovaaraa.

Huolto

Anna ainoastaan koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain al-kuperäisiä varaosia. Näin varmistat, että sähkötyökalu säilyy turvallisena.
- Älä missään tapauksessa yritä itse korjata vaurioitu-neita akkuja. Akkuja saa korjata vain valmistaja tai val-tuutettu huoltopiste.

Katkaisu- ja jiirisahojen turvallisuusohjeet

- Katkaisu- ja jiirisahat on tarkoitettu puun ja puumais- ten materiaalien sahaukseen. Niitä ei saa käyttää hiomalaikoilla rautamateriaalien (esimerkiksi tangot, sauvat, tapit yms.) katkaisuun. Hiomalaikoista irtoava pöly johtaa liikkuvien osien (esimerkiksi alasuojus) jumittumiseen. Hiovassa leikkauksessa syntyvät kipinät voivat

aiheuttaa palovaurioita alasuojukseen, terän alavastee-seen ja muihin muoviosiin.

Kiinnitä työkappale mahdollisuuksien mukaan puristimilla. Jos pidät työkappaletta paikallaan kädellä, pidä kättä molemmilla puolilla aina vähintään 100 mm:n turvaetäisyydellä sahanterästä. Älä leikkaa sahalla sellaisia paloja, jotka ovat niin pieniä, ettei niitä voi pitää turvallisesti paikallaan puristimella tai kädellä. Jos pidät kättä liian lähellä sahanterää, tämä lisää loukkaantumisriskiä terän kosketusvaaran takia.
Työkappale täytyy pitää kunnolla paikallaan puristimilla tai painamalla työkappaletta kädellä ohjainta ja pöytää vasten. Älä missään tapauksessa syötä työkappaletta teräänäläkä sahaa vapaakätisesti. Kiinnittämättömät tai liikkuvat työkappaleet voivat sinkoutua suurella nopeudella ympäriinsä ja aiheuttaa vammoja.
Sahaa työntävällä liikkeellä työkappaleen lävitse. Älä sahaa vetävällä liikkeellä työkappaleen lävitse. Sahauksen tekemiseksi nosta sahan pää ja vedä se työkappaleen yli sahaamatta, käynnistä moottori, paina sahan pää alas ja sahaa työntävällä liikkeellä työkappaleen lävitse. Jos sahaat vetävällä liikkeellä, sahaterä voi ponnahtaa työkappaleen päälle ja singota teräosan koneen käyttäjää pää.
Älä missään tapauksessa pidä kättä aiotulla sahauslinjalla sahanterän edessä tai takana. Työkappaleen pai-kallaan pitäminen ristiotteella (ts. työkappaletta painetaan sahanterän oikealla puolella vasemmalla kädellä ja sama toisinpäin) on erittäin vaarallista.
Noudata kummallakin puolella vähintään 100 mm:n turvaetäisyyttä sahanterästä, jos kosket terän pyöriessä ohjaimen taakse puupalojen poiston tai muun syyn takia. Älä pidä kättä liian lähellä pyörivää terää, koska terän kosketus voi johtaa vakaviin vammoihin.
Tarkista työkappale ennen sahausta. Jos työkappale on kaareva tai käyrä, kiinnitä se paikalleen niin, että kupera puoli on ohjainta vasten. Varmista aina, ettei sahauslinjan kohdalla ole rakoa työkappaleen, ohjai- men ja pöydän välissä. Taipuneet tai kaarevat työkappa- leet voivat kiertyä tai siirtyä paikaltaan ja aiheuttaa sa- hauksen yhteydessä sahanterän juuttumisen. Työkappa- leessa ei saa olla nauloja tai muita vieraita esineitä.
Älä käytä sahaa, jos pöydällä on työkappaleen lisäksi myös työkaluja, puujätteitä yms. Pienet roskat, irtonai-set puupalat tai muut esineet voivat koskettaa pyörivää terää ja sinkoutua suurella nopeudella ympäriinsä.
▶ Sahaa vain yksi työkappale kerrallaan. Päällekkäin pinottuja työkappaleita ei pystytä pitämään kunnolla pai- koillaan ja ne voivat juuttua terään tai siirtyä paikaltaan sahauksen aikana.
▶ Varmista ennen käyttöä, että katkaisu- ja jiirisaha on kiinnitetty tai asennettu tasaiselle ja tukevalle alustalle. Tasainen ja tukeva alusta vähentää katkaisu- ja jiirisahan kallistumisvaaraa.
Suunnittele työt huolellisesti. Varmista aina vaihtaessasi kaltevuuden tai jiirikulman asetusta, että säädettävä ohjain on asetettu oikein paikalleen työkappa-

leen tueksi eikä pysty koskettamaan terää tai suojuk- sia. Kun työkalu on "POIS PÄÄLTÄ" ja pöydällä ei ole työ- kappaletta, käy sahanterällä koko sahauslinja läpi varmis- taaksesi, ettei terä voi koskettaa suojusta eikä sahata oh- jainta.

Tue työkappale riittävän hyvin esimerkiksi pöydän jatko-osilla, tukipukeilla tms., jos työkappale on pöytää leveämpi tai pidempi. Sahapöytää pidemmät tai leveämmät työkappaleet voivat kallistua, jos niitä ei tueta kunnolla. Sahattavan palan tai työkappaleen kallistuminen saattaa johtaa siihen, että alasuojus nousee ylös tai pyörivä terä sinkoaa kappaleen ympäriinsä.
Älä käytä apuria korvaamaan pöydän jatko-osaa tai lisätukea. Työkappaleen huono tuenta voi aiheuttaa terän jumittumisen tai työkappaleen liikkumisen sahauksen aikana. Tällöin työkappale voi vetää sinut tai apurisi pyörivää terää vasten.
▶ Sahattava pala ei saa juuttua tai puristua millään tavalla pyörivää terää vasten. Jos käytät esimerkiksi pitkittäisrajoittimia, sahattava pala voi kiilautua terään vasten ja sinkoutua suurella voimalla ympäriinsä.
Käytä pyöreiden materiaalien (esimerkiksi tangot tai putket) tuentaan aina sopivaa kiinnitintä tai pidintä. Tangot vierivät herkästi pois paikaltaan sahauksen yhteydessä. Tällöin terä voi haukata ja vetää työkappaleen ja kätesi terää vasten.
Anna terän kiihtyä huippunopeuteen ennen kuin ohjaat sen työkappaleeseen. Tämä vähentää työkappaleen sinkoutumisvaaraa.
Jos työkappale tai terä juuttuvat kiinni, sammuta katkaisu- ja jiirisaha. Odota, että kaikki liikkuvat osat pysähtyvät ja vedä pistoke irti virtalähteestä ja/tai irrota akku. Poista sen jälkeen jumittuma. Jos jatkat sahausta jumittuneesta työkappaleesta huolimatta, tämä voi aiheuttaa hallinnan menettämisen tai vaurioittaa katkaisuja jiirisahaa.
Sahauksen jälkeen vapauta käyttökytkin, pidä sahan pää alhaalla ja odota, että terä pysähtyy, ennen kuin poistat sahatun palan. Käden pitäminen vähitellen pysähtyvän terän lähellä on vaarallista.
▶ Pidä tukevasti kahvasta kiinni, kun teet osittaisen sahauksen, tai kun vapautat käyttökytkimen ennen kuin sahan pää on täydellisesti ala-asennossaan. Sahauksen keskeytyksen myötä sahan pää saattaa painua äkillisesti alaspäin. Tämä aiheuttaa tapaturmavaaran.
Pidä työpiste siistinä. Pölyseokset ovat erityisen vaarallisia. Kevytmetallipöly saattaa syttyä palamaan tai räjäh-tää.
Älä käytä tylsiä, säröisiä, taipuneita tai vaurioituneita sahanteriä. Jos sahanterän hampaat ovat tylsiä tai vääntyneitä, ne sahaavat liian kapean sahausuran, mikä lisää kitkaa, jumittaa sahanterän ja johtaa takaiskuun.
- Älä käytä runsasseosteisesta pikateräksestä (HSS-teräs) valmistettuja sahanteriä. Sellaiset sahanterät saat-tavat murtua herkästi.

Käytä aina sahanteriä, joiden laikkareikä on oikean kokoinen ja muotoinen (vinoneliö tai pyöreä). Jos sa- hanterät eivät ole yhteensopivia sahan kiinnityskohdan kanssa, ne pyörivät epätasaisesti ja johtavat hallinnan menettämiseen.
- Älä missään tapauksessa poista puupaloja, sahanpura tms. työstõalueelta, kun sähkötyökalu on käynnissä. Ohjaa laitteen käyttövarsi aina ensin lepoasentoon ja sammuta sähkötyökalu.
- Älä kosketa työn jälkeen sahanterää ennen kuin se on jäähtynyt. Sahanterä kuumenee voimakkaasti sahaus- työssä.
- Älä missään tapauksessa peitä tai poista sähkötyökalussa olevia varoituskilpiä.
Akusta saattaa purkautua höyryä, jos akku vioittuu tai jos akkua käytetään epäasianmukaisesti. Akku saattaa syttyä palamaan tai räjähtää. Järjestä tehokas ilmanvaihto ja käänny lääkärin puoleen, jos havaitset ärsytystä. Höyry voi ärsyttää hengitysteitä.
▶ Älä avaa akkua. Oikosulkuvaara.
▶ Terävät esineet (esimerkiksi naulat ja ruuvitaltat) tai kuoreen kohdistuvat iskut saattavat vaurioittaa ak- kua. Tämä voi johtaa akun oikosulkuun, tulipaloon, savuamiseen, räjähtämiseen tai ylikuumenemiseen.
Käytä akkua ainoastaan valmistajan tuotteissa. Vain tällä tavalla saat estettyä akun vaarallisen ylikuormituk- sen.

Suojaa akkua kuumuudelta, esimerkiksi pit-käaikaiselta auringonpaisteelta, tulelta, lialta, vedeltä ja kosteudelta. Räjähdys- ja oikosulkuvaara.

Sähkötyökalu toimitetaan varoituskilven kanssa (katso taulukko "Symbolit ja niiden merkitys").

Älä suuntaa lasersädettä ihmisiin tai eläimiinäläkä katso suoraan kohti tulevaan tai heijastuneeseen lasersäteeseen. Lasersäde voi aiheuttaa häikäistymistä, onnettomuuksia

tai silmävaurioita.

• Älä suuntaa lasersädettä sellaisia ihmisiä kohti, jotka katsovat kiikareiden tai muiden vastaavien kojeiden läpi. Silmävaurioiden vaara.
• Jos lasersäde osuu silmään, sulje silmät tarkoituksella ja käännä pää välittömästi pois säteen linjalta.
• Älä vaihda sisäänrakennettua laseria toisentyyppiseen laseriin. Laser, joka ei sovi tähän sähkötyökaluun, saattaa aiheuttaa vaaraa ihmisille.
• Älä tee mitään muutoksia laserlaitteistoon.
• Älä käytä laserlaseja suojalaseina. Laserlaseilla lasersäteen voi havaita paremmin; ne eivät kuitenkaan suojaa lasersäteilyltä.
• Älä käytä laserlaseja aurinkolaseina tai tieliikenteessä. Laserlasit eivät takaa kunnollista UV-suojausta ja ne heikentävät värien näkemistä.
• Älä käytä optisia valoa kerääviä kojeita (esim. kiikarit) säteilylähteen katseluun. Silmävaurioiden vaara.

- Varoitus – vaarallisen säteilyaltistuksen vaara, jos käytät muita kuin tässä mainittuja käyttö- tai säätö- laitteita tai menetelmiä.

Symbolit

Seuraavat symbolit voivat olla tärkeitä sähkötyökalun käytön yhteydessä. Opettele symbolit ja niiden merkitys. Symbolien oikean tulkinnan myötä pystyt käyttämään sähkötyökalua paremmin ja turvallisemmin.

Symbolit ja niiden merkitys

Lasersäteily Älä katso teleskooppioptiikkaan Laserluokka 1M

Pidä kädet poissa sahausalueelta, kun sähkötyökalu on käynnissä. Sahanterän koskettaminen aiheuttaa loukkaantumis-vaaran.

Käytä pölysuojainta.

Käytä suojalaseja.

Käytä kuulosuojaimia. Melu saattaa johtaa kuuroutumiseen.

Vaaravyöhyke! Jos suinkin mahdollista, pidä kädet, sormet ja käsivarret poissa tältä alueelta.

Kun sahaat pystysuuntaisia jiirikulmia, säädettävä ohjainkisko täytyy vetää ulospäin.

3 601 M41 000, 3 601 M41 040:

Huomioi sahanterän mitat. Reiän halkaisijan täytyy sopia välyksettä teräkaraan. Jos sahassa täytyy käyttää supistuskappaleita, varmista, että supistuskappale sopii mitoiltaan sahanterän rungon pak-suudelle, reiän halkaisijalle ja teräkaran halkaisijalle. Käytä mieluiten sahanterän mukana toimitettuja supistuskappaleita. Sahanterän halkaisijan täytyy vastata symbolissa ilmoitettua mittaa.

3 601 M41 0B0:

Näyttää SDS-pultin kiertosuunnan sahanterän kiristykseen (vastapäivään) ja sahanterän irrotukseen (myötäpäivään).

Tuotteen ja ominaisuuksien kuvaus

Lue kaikki turvallisuus- ja käyttöohjeet. Turvallisuus- ja käyttöohjeiden noudattamatta jättäminen voi johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Huomioi käyttöohjeiden etuosan kuvat.

Määräyksenmukainen käyttö

Sähkötyökalu on kiinteäasenteinen pöytäsaha, joka on tarkoitettu kovan ja pehmeän puun sekä lastu- ja kuitulevyjen suoraan pituus- ja poikittaissahaukseen. Sillä voi sahata vaakasuuntaisia jiirikulmia asentojen -47° ja +47° välillä sekä pystysuuntaisia jiirikulmia asentojen 0° ja +45° välillä. Asiaankuuluvia sahanteriä käyttämällä sahalla voi sahata alumiiniprofiileja ja muovia.

Kuvatut osat

Kuvattujen osien numerointi viittaa kuvasivulla olevaan sähkötyökalun kuvaan.

(1) Vetolaite
(2) Pölypussi ^A)
(3) Purunpoistoputki
(4) Kuljetuskahva
(5) Syvyydenrajoittimen säätöruuvi
(6) Lasersuojus
(7) Käynnistyskytkimen käynnistysvarmistin
(8) Käynnistyskytkin
(9) Kahva
(10) Suojus
(11) Heilurisuojus
(12) Liukurulla
(13) Ohjainkisko
(14) Sahapöydän pidennysosa
(15) Sahapöydän pidennysosan kiristysruuvi
(16) Asennusreijät
(17) Sahapöytä
(18) Kulutuslevy
(19) Vapaavalintaisen jiirikulman (vaakasuuntainen) lukkonuppi
(20) Jiirikulman (vaakasuuntainen) säätövipu
(21) Kaatumissuoja
(22) Jiirikulmaosoitin (vaakasuuntainen)
(23) Perusjiirikulmien (vaakasuuntainen) lovet
(24) Jiirikulman (vaakasuuntainen) asteikko
(25) Säädettävä ohjainkisko
(26) Ruuvipuristin
(27) Puruohjain
(28) 45°:n perusjiirikulman (pystysuuntainen) rajoitin
(29) 45°:n jiirikulman (pystysuuntainen) rajoitinruuvi

(30)	Syvyydenrajoitin	(44)	Sahanterän kiinnityskohdan kuusiokoloruuvi
(31)	Vapaavalintaisen jiirikulman (pystysuuntainen) lu- kituskahva	(45)	Kiristyslaippa
		(46)	Sahanterä
(32)	Vetolaitteen lukitusruuvi	(47)	Sisempi kiristyslaippa
(33)	Karalukitus	(48)	SDS-pultti
(34)	Akku	(49)	Säädettävän ohjainkiskon lukitusruuvi
(35)	Akun lukituksen avauspainike	(50)	Kierretanko
(36)	Kuljetusvarmistin	(51)	Reiät ruuvipuristinta varten
(37)	Jiirikulman (pystysuuntainen) asteikko	(52)	Lasersäteen ulostuloaukko
(38)	Jiirikulmaosoitin (pystysuuntainen)	(53)	Kulutuslevyn ruuvit
(39)	0^ :n jiirikulman (pystysuuntainen) rajoitinruuvi	(54)	Laserkohdistuksen (yhdensuuntaisuus) säätöruuvi
(40)	0^ :n perusjiirikulman (pystysuuntainen) rajoitin	(55)	Kulmaosoittimen (pystysuuntainen) ruuvi
(41)	Kuusiokoloavain (5 mm)	(56)	Kulmaosoittimen (vaakasuuntainen) ruuvi
(42)	Akun lataustilan näyttö	A) Kuvassa näkyvä tai tekstissä mainittu lisätarvike ei kuulu vakiovarustukseen. Koko tarvikevalikoiman voit katsoa tar- vikeohielmastamme
(43)	Lataustilan näytön painike

Tekniset tiedot

Katkaisu- ja jiiirisaha GCM 18V-216 GCM 18V-216
Tuotenumero		3 601 M41 0..	3 601 M41 0B0
Tyhjäkäyntikierrosluku min	-1	4 600	4 600
Lasertyppi nm 650 650
	mW < 0,39 < 0,39
Laserluokka 1M 1M
Lasersäteen hajonta mrad (täysi kulma) 1,0 1,0
Paino EPTA-Procedure 01:2014 -ohjeiden mukaan	kg 15,1-16,1	A)	15,1-16,1A)
Sallittu ympäristölämpötila
-ladattaessa °C 0...+45 0...+45
-käytössä B) ja säilytyksessä	°C	-20...+50	-20...+50
Suositellut akut		ProCORE18V...GBA 18V...GBA 18V... W	ProCORE18V...GBA 18V...GBA 18V... W
Suositellut latauslaitteet		AL 18..AL 36..GAL 18V-...GAL 18..GAX 18V-30GAL 3680	AL 18..AL 36..GAL 18V-...GAL 18..GAX 18V-30GAL 3680
Induktioakkujen suositellut latauslait-teet		GAL 18.. W GAL 18.. W
Sopivien sahanterien mitat
Sahanterän läpimitta	mm 216 216
Terärungon paksuus	mm	1,2-1,8	1,2-1,8
Reiän läpimitta	mm	30	25,4

A) riippuen käytetystä akusta

B) rajoitettu teho, kun lämpötila on <0 °C

Työkappaleen sallitut mitat (katso "Työkappaleen sallitut mitat", Sivu 152)

148|Suomi

Melupäästöt

Melupäästöarvot on määritetty standardin EN 62841-3-9 mukaan.

Tyypillinen sähkötyökalun A-painotettu melutaso: äänenpai-netaso 95 dB(A); äänentehotaso 104 dB(A). Epävarmuus K = 3 dB.

Käytä kuulosuojaimia!

Näissä ohjeissa ilmoitettu meluarvo on mitattu standardoidun mittausmenetelmän mukaan ja sitä voidaan käyttää sähkötyökalujen keskinäiseen vertailuun. Se soveltuu myös melupäästöjen alustavaan arviointiin.

Ilmoitettu melupäästöarvo vastaa sähkötyökalun pääasiallisia käyttöapoja. Melupäästö saattaa kuitenkin poiketa ilmoitetusta arvosta, jos sähkötyökalua käytetään toisiin töihin, muilla käyttötarvikkeilla tai riittämättömästi huollettuna.

Tämä saattaa suurentaa koko työskentelyajan melupäästöjä huomattavasti.

Melupäästöjen tarkaksi arvioimiseksi on huomioitava myös ne ajat, jolloin laite on sammutettuna tai tyhjäkäynnillä.

Tämä voi vähentää huomattavasti koko työskentelyajan melupäästöjä.

Asennus

Irrota akku, ennen kuin alat tehdä sähkötyökaluun liittyviä töitä (esim. huolto, käyttötarvikkeen vaihto, jne.). Irrota akku myös sähkötyökalun kuljetuksen ja säilytyksen ajaksi. Käynnistyskytkimen tahaton painallus aiheuttaa loukkaantumisvaaran.

Vakiovarustus

Huomioi käyttöohjekirjan alussa oleva vakiovarusteiden kuvaus.

Tarkasta ennen sähkötyökalun ensikäyttöä, että toimitus si- sältää kaikki alla luetellut osat:

• Katkaisu- ja jiirisaha ja siihen asennettu sahanterä
• Pölypussi (2)
• Kantokahva (4), 2 asennusruuvia
• SDS-pultti (48)
• Ruuvipuristin (26)
• Kuusiokoloavain (41)

Huomautus: tarkasta sähkötyökalu mahdollisten vaurioiden varalta.

Suojusten tai lievästi vaurioituneiden osien kunnollinen ja määräysten mukainen toiminta on tarkastettava ennen sähkötyökalun käytön jatkamista. Tarkasta, että liikkuvat osat toimivat esteettömästi ja jumittumatta ja ettei työkalussa ole viallisia osia. Kaikkien osien täytyy olla oikein paikoillaan ja täyttää kaikki vaatimukset kunnollisen toiminnan varmistamiseksi.

Vaurioituneiden suojusten ja osien korjaus tai vaihto täytyy antaa valtuutetun ammattikorjaamon tehtäväksi.

Akun lataus

Käytä vain teknisissä tiedoissa ilmoitettuja latauslaitteita. Vain nämä latauslaitteet soveltuvat sähkötyökalussasi käytettävälle litiumioniakulle.

Huomautus: akku toimitetaan osittain ladattuna. Akun täyden tehon varmistamiseksi akku tulee ladata latauslaitteessa täyteen ennen ensikäyttöä.

Litiumioniakun voi ladata koska tahansa. Tämä ei lyhennä akun elinikää. Latauksen keskeytys ei vaurioita akkua.

Litiumioniakku on suojattu "Electronic Cell Protection (ECP)" (elektronisella kennojen suojauksella) syväpurkautumisen estämiseksi. Kun akku on lähes tyhjä, suojakytkin katkaisee sähkötyökalun toiminnan: käyttötarvike pysähtyy.

- Älä paina enää käynnistyskytkintä sähkötyökalun toiminnan automaattisen katkaisun jälkeen. Akku saattaa vahingoittua.

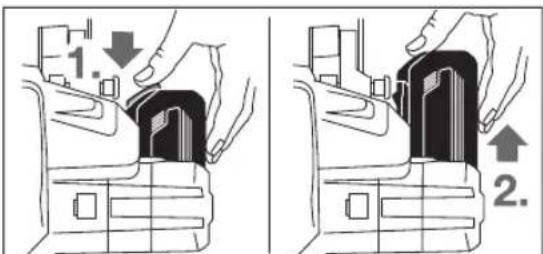

Akun irrottaminen (katso kuva A)

Akussa (34) on kaksi lukitusvaihetta, joiden tehtävänä on estää akun irtoaminen, jos painat tahattomasti akun lukituksen avauspainiketta (35). Jousi pitää akun paikallaan sähkötyökalussa.

Kun haluat irrottaa akun (34) sähkötyökalusta, paina lukituksen avauspainiketta (35) ja vedä akku etukautta pois. Älä irrota akkua väkisin.

Akun lataustilan näyttö (katso kuva B)

Turvallisuussyistä lataustilan tarkistaminen on mahdollista vain sähkötyökalun ollessa pysähdyksissä.

Akkutyyppi GBA 18V...

Akun lataustilan näytön (42) kolme vihreää LED-valoa ilmoittavat akun (34) lataustilan. Paina painiketta (43) näyttääksesi lataustilan. Tämä on mahdollista myös silloin kun akku on irrotettu.

LED-valo Kapasiteetti

3 vihreää valoa palaa jatkuvasti 60–100 %

2 vihreää valoa palaa jatkuvasti 30–60 %

1 vihreä valo palaa jatkuvasti 5-30 %

3 vihreää valoa vilkkuu 0–5 %

Jos painikkeen (43) painaminen ei sytytä yhtään LED-valoa, akku on viallinen ja täytyy vaihtaa.

Akkutyyppi ProCORE 18V...

Akun lataustilan näytön (42) viisi vihreää LED-valoa ilmoittavat akun (34) lataustilan. Paina painiketta (43) näyttääksesi

lataustilan. Tämä on mahdollista myös silloin kun akku on irrotettu.

LED-valo Kapasiteetti

5 vihreää valoa palaa jatkuvasti 80-100 %

4 vihreää valoa palaa jatkuvasti 60-80 %

3 vihreää valoa palaa jatkuvasti 40-60 %

2 vihreää valoa palaa jatkuvasti 20-40 %

1 vihreä valo palaa jatkuvasti 5-20 %

1 vihreä valo vilkkuu 0-5 %

Jos painikkeen (43) painaminen ei sytytä yhtään LED-valoa, akku on viallinen ja täytyy vaihtaa.

Kuljetuskahvan asentaminen (katso kuva C)

- Ruuvaa kuljetuskahva (4) mukana toimitetuilla ruuveilla niille varattuihin kierrereikiin.

Kiinteä tai joustavakäyttöinen asennus

- Turvallisen toiminnan varmistamiseksi sähkötyökalu täytyy asentaa ennen käyttöä tasaiselle ja tukevalle työtasolle (esim. työpenkki).

Asennus työtasoon (katso kuva D1)

- Kiinnitä sähkötyökalu sopivan ruuviliitoksen avulla työta- soon. Tätä varten työkalussa on reiät (16).

Asennus Bosch-työpenkkiin

Säädettävillä jaloilla varustetut Boschin GTA-työpenkit varmistavat sähkötyökalun tukevan asennon kaikilla alustoilla. Työpenkkien työkappaletuilla saat tuettua pitkät työkappaleet.

▶ Lue kaikki työpenkin mukana toimitetut varoitukset ja käyttöohjeet. Varoitusten tai käyttöohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.
Kokoa työpenkki oikein, ennen kuin asennat sähkötyökalun. Kokoaminen on tehtävä kunnolla, niin ettei työpenkki voi missään tapauksessa romahtaa.
- Asenna sähkötyökalu kuljetusasennossaan työpenkkiin.

Joustavakäyttöinen asennus (ei suositeltava!) (katso kuva D2)

Jos sähkötyökalua ei voi joissakin poikkeustapauksissa asentaa tasaiselle ja tukevalle työpöydälle, sen voi asentaa tilapäisesti kaatumissuojan avulla.

Ilman kaatumissuojaa sähkötyökalu ei seiso tukevassa asennossa ja saattaa kaatua varsinkin maks. vaakaja/tai pystysuuntaisten jiirikulmien sahaustöissä.
- Kierrä kaatumissuojaa (21) sisään- tai ulospäin, kunnes sähkötyökalu seisoo tukevasti työpöydällä.

Pölyn-/purunpoisto

Työstettävistä materiaaleista syntyvä pöly (esimerkiksi lyijypitoinen pinnoite, tietyt puulaadut, kivi ja metalli) voi olla terveydelle vaarallista. Pölyn koskettaminen tai hengittäminen saattaa aiheuttaa käyttäjälle tai lähellä oleville henkilöille allergisia reaktioita ja/tai hengitystiesairauksia.

Tiettyjen pölylaatujen (esimerkiksi tammi- tai pyökkipöly) katsotaan aiheuttavan syöpää, varsikin puunsuojaukseen käytettävien lisääineiden yhteydessä (kromaatti, puunsuoja-aine). Asbestipitoisia materiaaleja saavat käsitellä vain asiantuntevat ammattilaiset.

• Käytä mahdollisuuksien mukaan materiaalille soveltuvaa pölynpoistoa.
• Huolehdi työkohteen hyvästä tuuletuksesta.
• Suosittelemme käyttämään suodatusluokan P2 hengityssuojanaamaria.

Noudata käsiteltäviä materiaaleja koskevia maakohtaisia määräyksiä.

Estä pölyn kertyminen työpisteeseen. Pöly saattaa olla herkästi syttyvää.

Pöly, purut tai työkappalesirut saattavat tukkia pölyn-/purunpoiston.

• Sammuta sähkötyökalu ja irrota akku.
• Odota, kunnes sahanterä on pysähtynyt paikalleen.
• Tutki ja poista tukkeutumisen aiheuttaja.

Koneen oma pölynpoisto (katso kuva E)

Purut saa poistettua helposti mukana toimitetun pölypussin (2) avulla.

▶ Tarkista ja puhdista pölypussi jokaisen käyttökerran jälkeen.
▶ Poista pölypussi palovaaran välttämiseksi, kun sahaat alumiinia.
- Asenna pölypussi (2) purunpoistoputkeen (3).

Pölypussi ei saa missään tapauksessa koskettaa sahan liikku-via osia sahauksen aikana.

Tyhjennä pölypussi ajoissa.

Ulkoinen pölynpoisto

Purunpoistoa varten purunpoistoputkeen (3) on mahdollista kytkeä myös pölynimurin letku (∅ 35 mm).

- Kiinnitä pölynimurin letku purunpoistoputkeen (3).

Pölynimurin tulee soveltua työstettävälle materiaalille.

Käytä erikoisimuria, jos imuroit terveydelle erittäin haitallisia, syöpää aiheuttavia tai kuivia pölylaatuja.

Sahanterän vaihto

Irrota akku, ennen kuin alat tehdä sähkötyökaluun liittyviä töitä (esim. huolto, käyttötarvikkeen vaihto, jne.). Irrota akku myös sähkötyökalun kuljetuksen ja säilytyksen ajaksi. Käynnistyskytkimen tahaton painallus aiheuttaa loukkaantumisvaaran.
Käytä työkäsineitä, kun asennat sahanterän. Tapaturmavaara, kun kosketat sahanterää.

Käytä ainoastaan sahanteriä, joiden suurin sallittu nopeus on sähkötyökalun tyhjäkäyntikierroslukua suurempi.

Käytä vain sellaisia sahanteriä, jotka vastaavat tässä käyttöohjeessa ilmoitettuja tietoja, ja jotka on testattu ja merkitty standardin EN 847-1 mukaan.

Käytä vain sellaisia sahanteriä, joita tämän sähkötyökalun valmistaja suosittelee, ja jotka soveltuvat työstettävälle ma-

150|Suomi

teriaalille. Tämä estää sahanterien hampaiden ylikuumene- misen sahauksen aikana.

Asennus kuusiokoloavaimella (katso kuvat F1–F4)

Sahanterän irrotus:

• Aseta sähkötyökalu käyttöasentoon.
• Kierrä kuusiokoloruuvia (44) kuusiokoloavaimella (5 mm) ja paina samanaikaisesti karalukitusta (33), kunnes se lukkiutuu.
  – Pidä karalukitusta (33) painettuna ja kierrä ruuvi (44) myötäpäivään irti (vasenkierteinen!).
• Irrota kiristyslaippa (45).
• Käännä heilurisuojusta (11) taaksepäin rajoittimeen asti.
  – Pidä heilurisuojusta tässä asennossa ja irrota sahanterä (46).
• Ohjaa heilurisuojus hitaasti takaisin alas.

Sahanterän asennus:

Mikäli tarpeen, puhdista kaikki kiinnitettävät osat ennen asennusta.

- Käännä heilurisuojusta (11) taaksepäin. Pidä heilurisuojusta tässä asennossa.

- Asenna uusi sahanterä sisempään kiristyslaippaan (47).

Tarkista asennettaessa, että sahanterän hampaiden sahaussuunta (sahanterässä olevan nuolen suunta) on sama kuin nuolen suunta suojuksessa!

- Ohjaa heilurisuojus hitaasti takaisin alas.

- Asenna kiristyslaippa (45) ja kuusiokoloruuvi (44) pai- koilleen. Paina karalukitusta (33), kunnes se lukkiutuu, ja kiristä ruuvi vastapäivään kiinni.

Asennus SDS-pultilla (katso kuva G)

Sahanterän irrotus:

• Aseta sähkötyökalu käyttöasentoon.
  – Pidä karalukitusta (33) painettuna ja ruuvaa SDS-pultti (48) myötäpäivään irti (vasenkierteinen!).
• Irrota kiristyslaippa (45).

- Käännä heilurisuojusta (11) taaksepäin rajoittimeen asti.

– Pidä heilurisuojusta tässä asennossa ja irrota sahanterä (46).

- Ohjaa heilurisuojus hitaasti takaisin alas.

Sahanterän asennus:

Mikäli tarpeen, puhdista ennen asennusta kaikki kiinnitettävät osat.

- Käännä heilurisuojusta (11) taaksepäin. Pidä heilurisuojusta tässä asennossa.

- Asenna uusi sahanterä sisempään kiristyslaippaan (47).

Tarkista asennettaessa, että sahanterän hampaiden sahaussuunta (sahanterässä olevan nuolen suunta) on sama kuin nuolen suunta suojuksessa!

- Ohjaa heilurisuojus hitaasti takaisin alas.

- Asenna kiristyslaippa (45) ja SDS-pultti (48) paikoilleen. Paina karalukitusta (33), kunnes se lukittuu, ja kiristä SDS-pultti vastapäivään kiinni.

Käyttö

Irrota akku, ennen kuin alat tehdä sähkötyökaluun liittyviä töitä (esim. huolto, käyttötarvikkeen vaihto, jne.). Irrota akku myös sähkötyökalun kuljetuksen ja säilytyksen ajaksi. Käynnistyskytkimen tahaton painallus aiheuttaa loukkaantumisvaaran.

Kuljetusvarmistin (katso kuva H)

Kuljetusvarmistin (36) helpottaa sähkötyökalun käsittelyä, kun kuljetat sitä käyttöpaikasta toiseen.

Sähkötyökalun lukituksen vapautus (käyttöasento)

• Paina sahausvartta kahvalla (9) hieman alaspäin, jotta saat vapautettua kuljetusvarmistimen (36) kuormituksesta.
• Vedä kuljetusvarmistin (36) kokonaan ulos.
• Ohjaa sahausvartta hitaasti ylöspäin.

Sähkötyökalun varmistus (kuljetusasento)

• Avaa lukitusruuvi (32), jos se on lukinnut liukulaitteen (1). Vedä sahausvartta eteenpäin ääriasentoonsa ja kiriistä lukitusruuvi liukulaitteen lukitsemiseksi.
• Ruuvaa säätöruuvia (5) ylöspäin, kunnes se on ääriasennossa.
• Vedä sahapöydän (17) lukitsemiseksi lukitusnupista (19).
• Käännä sahausvartta kahvan (9) avulla alaspäin, kunnes saat painettua kuljetusvarmistimen (36) kokonaan sisään.

Sahausvarsi on tämän jälkeen lukittu turvallista kuljetusta varten.

Työn valmistelu

Sahapöydän pidentäminen (katso kuva I)

Pitkät kappaleet tulee tukea vapaasta päästään.

Sahapöytää voi suurentaa vasemmalle ja oikealle sahapöydän pidennysosien (14) avulla.

• Avaa kiristysruuvi (15).
• Vedä sahapöydän pidennysosaa (14) tarvittavan pituuden verran ulospäin.
  – Lukitse sahapöydän pidennysosa paikalleen kiristysruuvilla (15).

Ohjainkiskon siirtäminen (katso kuva J)

Pystysuuntaisten jiirikulmien sahaustöissä täytyy siirtää sää-dettävää ohjainkiskoa (25).

• Avaa lukitusruuvi (49).
  – Vedä säädettävää ohjainkiskoa (25) ulospäin ääriasentoonsa.
• Kiristä lukitusruuvi (49).

Kun olet saanut sahattua pystysuuntaisen jiirikulman, työnnä säädettävä ohjainkisko (25) takaisin (avaa lukitusruuvi (49), työnnä ohjainkisko (25) kokonaan sisään ja kiristä lukitusruuvi).

Työkappaleen kiinnitys (katso kuva K)

Parhaan mahdollisen työturvallisuuden varmistamiseksi työkappale täytyy aina kiinnittää paikalleen.

Älä työstä työkappaleita, jotka ovat liian pieniä kiinnitettäviksi.

– Paina työkappaletta ohjainkiskoja (13) ja (25) vasten.
- Asenna mukana toimitettu ruuvipuristin (26) valitsemaasi reikään (51).
- Säädä ruuvipuristimen kierretanko (50) työkappaleen korkeuden mukaan.
- Lukitse työkappale kiristämällä kierretankoa (50).

Vaaka- ja pystysuuntaisen jiirikulman säätö

Jos sähkötyökalu on ollut raskaassa käytössä, sen perusasetukset täytyy tarkastaa ja tarvittaessa säätää tarkkojen sahaustulosten varmistamiseksi (katso "Perusasetusten tarkastus ja säätö").

Kirstä lukkonuppi (19) aina kunnolla paikalleen ennen sahausta. Sahanterä saattaa muuten kallistua työkappaleessa.

Vaakasuuntaisen jiirikulman säätö (katso kuva L)

Vaakasuuntaista jiirikulmaa voi säätää asentojen 47° (vasen puoli) ja 47° (oikea puoli) välillä.

• Avaa lukkonuppi (19), jos se on kiinni.
• Vedä vivusta (20) ja käännä sahapöytää (17), kunnes kulmaosoitin (22) näyttää haluamasi vaakasuuntaisen jiirikulman.
• Kiristä lukkonuppi (19).

Sahapöydässä on lovet (23) usein käytettyjen vaakasuuntaisten jiirikulmien nopeaa ja tarkkaa säätöä varten:

vasen oikea

0^

45^; 22,5^; 15^ 15^; 22,5^; 45^

• Avaa lukkonuppi (19), jos se on kiinni.
• Vedä vivusta (20) ja käännä sahapöytä (17) haluttuun loveen vasemmalle tai oikealle.
• Vapauta vipu. Vivun tulee lukkiutua kunnolla loveen.
• Kiristä lukkonuppi (19).

Pystysuuntaisen jiirikulman säätäminen (katso kuva M)

Pystysuuntaista jiirikulmaa voi säätää asentojen 0-45° vä- lillä.

• Vedä säädettävää ohjainkiskoa (25) ulospäin ääriasentoonsa.
• Avaa lukituskahva (31).
• Käännä sahausvartta kahvan (9) avulla, kunnes kulmaosoitin (38) on halutun jiirikulman kohdalla.
  – Pidä sahausvartta tässä asennossa ja kiristä lukituskahva (31).

Rungossa on ääriasentojen rajoittimet peruskulmien 0° ja 45° nopeaan ja tarkkaan säätöön.

• Vedä säädettävää ohjainkiskoa (25) ulospäin ääriasentoonsa.

• Avaa lukituskahva (31).

• Säädä jompikumpi kulma kääntämällä sahausvartta kahvan (9) avulla oikeanpuoleiseen ääriasentoon (0°) (40) tai vasemmanpuoleiseen ääriasentoon (45°) (28).

• Kiristä lukituskahva (31).

Käyttöönotto

Akun asennus

Käytä vain alkuperäisiä Bosch-litiumioniakkuja, joiden jännite vastaa sähkötyökalun laitekilvessä ilmoitettua jännitettä. Muunlaisten akkujen käyttö saattaa johtaa loukkaantumiseen ja tulipaloon.
- Työnnä ladattu akku (34) yläkautta sähkötyökalun akkuaukon sisään niin, että akku napsahtaa kunnolla kiinni.

Käynnistys (katso kuva N)

- Kun haluat käynnistää sähkötyökalun, paina ensin käynnistysvarmistinta (7). Paina tämän jälkeen käynnistyskytkin (8) pohjaan.

Huomautus: turvallisuussyistä käynnistyskytkintä (8) ei voi lukita käytön aikana, vaan sitä pitää painaa koko ajan.

Sammutus

- Sammuta työkalu vapauttamalla käynnistyskytkin (8).

Työskentelyohjeita

Yleisiä sahausohjeita

• Kiristä lukkonuppi (19) ja lukituskahva (31) aina kunnolla paikoilleen, ennen kuin aloitat sahaustyön. Sa-hanterä saattaa muuten kallistua työkappaleessa.
  Ennen kaikkia sahaustöitä täytyy ensin varmistaa, ettei sahanterä voi missään vaiheessa koskettaa ohjainkiskoa, ruuvipuristinta tai laitteen muita osia. Poista mahdollisesti asennetut apuohjaimet tai säädä ne sopivaan asentoon.

Suojaa sahanterää iskuilta ja kolhuilta. Älä kohdista sahanterään sivuttaista kuormitusta.

Älä missään tapauksessa sahaa kieroja työkappaleita. Työkappaleessa on aina oltava suora reuna, jota voi painaa ohjainkiskoa vasten.

Pitkät ja painavat työkappaleet tulee tukea vapaasta päästään.

Varmista, että heilurisuojus toimii kunnolla ja liikkuu esteetömästi. Kun painat sahausvarren alas, heilurisuojuksen täytyy avautua. Kun nostat työkalun varren ylös, heilurisuojuksen täytyy sulkeutua ja peittää sahanterä kokonaan.

Sahaa sahalla vain materiaaleja, jotka vastaavat sen määräystenmukaista käyttöä.

Sahauslinjan merkintä (katso kuva O)

Lasersäde näyttää sahanterän sahauslinjan. Tämä mahdollistaa työkappaleen tarkan kohdistamisen sahausasentoon ilman heilurisuojuksen avaamista.

• Sytytä lasersäde painamalla lyhyesti käynnistyskytkintä (8). Älä paina tässä yhteydessä käynnistysvarmistinta (7).
• Kohdista työkappaleen merkintä laserlinjan oikeaan reu- naan.

152 | Suomi

Huomautus: tarkasta uudelleen ennen sahausta, että lasersäde näyttää sahauslinjan oikein (katso "Laserin säätö", Sivu 153). Lasersäteen säätövirheitä voi ilmetä esim. raskaan käytön aiheuttaman tärinän takia.

Käyttäjän sijainti (katso kuva P)

• Älä seiso sähkötyökalun edessä samassa linjassa sahanterän kanssa, vaan seiso aina sivulla sahanterään nähden. Tällöin olet suojassa mahdollisen takaiskun vai- kutuksilta.
  – Pidä kädet, sormet ja käsivarret loitolla pyörivästä sahanterästä.
• Älä risti käsivarsia sahausvarren edessä.

Työkappaleen sallitut mitat

Maks. työkappaleet:

Vaakasuuntainen jiirikulma	Pystysuuntainen jiirikulma	Korkeus x leveys [mm]
0^ 0^ 70 × 270
45^ (oikea/vasen)	0^ 70 × 190
0^ 45^ 45 × 270
45^ (vasen)	45^ 45 × 190
45^ (oikea)	45^ 45 × 190

Min. työkappaleet (= kaikki työkappaleet, jotka voi kiinnittää mukana toimitetun pikakiinnityspuristimen kanssa sahante-rän vasemmalla tai oikealle puolelle): 100 x 40 mm (pituus x leveys)

Maks. sahaussyvyys (0°/0°): 70 mm

Kulutuslevyjen vaihtaminen (katso kuva Q)

Kulutuslevyt (18) kuluvat sähkötyökalun käytön myötä. Vaihda vialliset kulutuslevyt.

• Aseta sähkötyökalu käyttöasentoon.
• Irrota ruuvit (53) kuusiokoloavaimella (41) ja ota vanhat kulutuslevyt pois.
• Asenna uusi oikeanpuoleinen kulutuslevy.
• Ruuvaa kulutuslevy ruuvien (53) avulla mahdollisimman kauas oikealle niin, ettei sahanterä kosketa kulutuslevyä vetoliikkeen yhteydessä.
• Toista työvaiheet samalla tavalla uuden vasemmanpuoleisen kulutuslevyn yhteydessä.

Sahaus

- Kiristä lukkonuppi (19) ja lukituskahva (31) aina kunnolla paikoilleen, ennen kuin aloitat sahaustyön. Sa-hanterä saattaa muuten kallistua työkappaleessa.

Sahaaminen ilman vetoliikettä (katkaisu) (katso kuva R)

• Avaa ilman vetoliikettä tehtävissä sahauksissa (pienet työkappaleet) lukitusruuvi (32), jos se on kiinni. Siirrä sahausvarsi rajoittimeen asti ohjainkiskon (13) suuntaan ja kiristä lukitusruuvi (32).
• Tarvittaessa säädä haluamasi vaakasuuntainen ja/tai pys- tysuuntainen jiirikulma.
  – Paina työkappaletta ohjainkiskoja (13) ja (25) vasten.

• Kiinnitä työkappale sen mittojen mukaisesti.

• Käynnistä sähkötyökalu.

• Ohjaa sahausvartta kahvan (9) avulla hitaasti alaspäin.
• Katkaise työkappale tasaisella nopeudella.
• Sammuta sähkötyökalu ja odota, kunnes sahanterä on py-sähtynyt paikalleen.
• Ohjaa sahausvartta hitaasti ylöspäin.

Sahaus vetoliikkeellä

– Kun sahaukseen tarvitaan vetolaitetta (1) (leveät työkappaleet), avaa lukitusruuvi (32), jos se on kiinni.
- Tarvittaessa säädä haluamasi vaakasuuntainen ja/tai pys- tysuuntainen jiirikulma.
– Paina työkappaletta ohjainkiskoja (13) ja (25) vasten.
- Kiinnitä työkappale sen mittojen mukaisesti.
– Vedä sahausvartta poispäin ohjainkiskosta (13), kunnes sahanterä on työkappaleen edessä.
- Käynnistä sähkötyökalu.
– Ohjaa sahausvartta kahvan (9) avulla hitaasti alaspäin.
– Paina tämän jälkeen sahausvartta ohjainkiskojen (13) ja (25) suuntaan ja katkaise työkappale tasaisella nopeudella.
- Sammuta sähkötyökalu ja odota, kunnes sahanterä on py-sähtynyt paikalleen.
- Ohjaa sahausvartta hitaasti ylöspäin.

Syvyydenrajoittimen asetus (uran sahaus) (katso kuva S)

Kun haluat sahata uran, tällöin syvyydenrajoitin täytyy sää-tää.

• Käännä syvyydenrajoitinta (30) ulospäin.
• Käännä sahausvarsi kahvan (9) avulla haluamaasi asentoon.
• Kierrä säätöruuvia (5), kunnes ruuvin pää koskettaa syvyydenrajoitinta (30).
• Ohjaa sahausvartta hitaasti ylöspäin.

Erikoismalliset työkappaleet

Kun sahaat kaarevia tai pyöreitä työkappaleita, niiden liikkuminen on estettävä erityisen luotettavasti. Sahauslinjan kohdalla ei saa olla rakoa työkappaleen, ohjainkiskon ja sahapöydän välillä.

Tarvittaessa täytyy valmistaa erityisiä pidikkeitä.

Perusasetusten tarkistus ja säätö

Sähkötyökalun perusasetukset täytyy tarkastaa ja tarvittaessa säätää raskaan käytön jälkeen, jotta sahaus saadaan tehtyä tarkasti.

Siihen tarvitaan kokemusta ja asianmukaista erikoistyökalua. Valtuutetut Bosch-huoltopisteet suorittavat nämä tehtävät nopeasti ja luotettavasti.

Irrota akku, ennen kuin alat tehdä sähkötyökaluun liittyviä töitä (esim. huolto, käyttötarvikkeen vaihto, jne.). Irrota akku myös sähkötyökalun kuljetuksen ja säilytyksen ajaksi. Käynnistyskytkimen tahaton painallus aiheuttaa loukkaantumisvaaran.

Laserin säätö

Huomautus: lasertoiminnon testaamiseksi sähkötyökalu on kytkettävä virtalähteeseen.

- Älä missään tapauksessa paina käynnistyskytkintä, kun säädät laseria (esimerkiksi liikuttaessasi sahausvartta). Sähkötyökalun tahaton käynnistyminen saattaa johtaa tapaturmaan.

- Aseta sähkötyökalu käyttöasentoon.

- Käännä sahapöytää (17) 0°-loveen (23) asti. Vivun (20) tulee lukkiutua kunnolla loveen.

Tarkistus (katso kuva T1)

- Piirrä työkappaleeseen suora sahausviiva.

- Ohjaa sahausvartta kahvan (9) avulla hitaasti alaspäin.

- Suuntaa työkappale niin, että sahanterän hampaat ovat sahausviivan kohdalla.

– Pidä työkappaletta tässä asennossa ja ohjaa sahausvarsi hitaasti takaisin yläasentoon.

- Kiinnitä työkappale.

- Sytytä lasersäde kytkimellä (8). Älä paina tässä yhteydessä käynnistysvarmistinta (7).

Lasersäteen tulee seurata sahausviivaa koko työkappaleen pituudella, myös kun sahausvartta ohjataan alaspäin.

Säätäminen (katso kuva T2)

- Kierrä säätöruuvia (54) sopivalla ruuvitaltalla, kunnes lasersäde on koko pituudeltaan työkappaleen sahausvii-valla.

Kierto vastapäivään siirtää lasersädettä vasemmalta oikealle, kierto myötäpäivään siirtää lasersädettä oikealta vasemmalle.

Pystysuuntaisen 0° perusjiirikulman säätäminen

- Aseta sähkötyökalu kuljetusasentoon.

- Käännä sahapöytää (17) 0°-loveen (23) asti. Vivun (20) tulee lukkiutua kunnolla loveen.

Tarkistus (katso kuva U1)

- Säädä kulmatulkkiin 90° kulma ja aseta se sahapöydälle (17).

Kulmatulkin varren täytyy olla koko pituudeltaan kiinni sa- hanterässä (46).

Säätäminen (katso kuva U2)

- Avaa lukituskahva (9).

- Avaa rajoitinruuvin (39) vastamutteri tavanomaisella lenkki- tai kiintoavaimella (10 mm).

- Kierrä rajoitinruuvia sisään- tai ulospäin, kunnes kulmatulkin varsi on koko pituudeltaan kiinni sahanterässä.

- Kiristä lukituskahva (31).

– Kiristä tämän jälkeen rajoitinruuvin (39) vastamutteri. Jos kulmaosoitin (38) ei ole säädön jälkeen kohdakkain asteikon (37) 0°-merkin kanssa, avaa ruuvi (55) tavanomaisella ristipääruuvitaltalla ja kohdista kulmaosoitin 0°-merkkiin.

Pystysuuntaisen 45°:n perusjiirikulman säätäminen

- Aseta sähkötyökalu käyttöasentoon.

- Käännä sahapöytää (17) 0°-loveen (23) asti. Vivun (20) tulee lukkiutua kunnolla loveen.

– Löysää lukituskahvaa (31) ja käännä sahausvartta kahvan (9) avulla vasempaan rajoittimeen (45°) asti.

Tarkistus (katso kuva V1)

- Säädä kulmatulkkiin 45°:n kulma ja aseta se sahapöydälle (17).

Kulmatulkin varren täytyy olla koko pituudeltaan kiinni sa- hanterässä (46).

Säätäminen (katso kuva V2)

- Avaa lukituskahva (31).

- Avaa rajoitinruuvin (29) vastamutteri tavanomaisella lenkki- tai kiintoavaimella (10 mm).

- Kierrä rajoitinruuvia sisään- tai ulospäin, kunnes kulmatulkin varsi on koko pituudeltaan kiinni sahanterässä.

- Kiristä lukituskahva (31).

- Kiristä tämän jälkeen rajoitinruuvin (29) vastamutteri.

Jos kulmaosoitin (38) ei ole säädön jälkeen kohdakkain asteikon (37) 45°-merkin kanssa, tarkista vielä kertaalleen pystysuuntaisen jiirikulman 0°-asetus. Toista tämän jälkeen pystysuuntaisen 45° jiirikulman säätö.

Kulmaosoittimen (vaakasuuntainen) kohdistaminen (katso kuva W)

- Aseta sähkötyökalu käyttöasentoon.

- Käännä sahapöytää (17) 0°-loveen (23) asti. Vivun (20) täytyy napsahtaa tuntuvasti kiinni loveen.

Tarkistus

Kulmaosoittimen (22) täytyy olla kohdakkain asteikon (24) 0°-merkin kanssa.

Säätäminen

– Löysää ruuvia (56) ristipääruuvitaltalla ja kohdista kulmaosoitin 0°-merkkiin.

- Kiristä ruuvi.

Kuljetus (katso kuva X)

Seuraavat toimenpiteet on suoritettava ennen sähkötyökalun kuljetusta:

- Avaa lukitusruuvi (32), jos se on kiinni. Vedä sahausvartta eteenpäin ääriasentoon ja kiristä lukitusruuvi.

– Aseta sähkötyökalu kuljetusasentoon.

- Poista kaikki lisätarvikkeet, joita ei voi kiinnittää kunnolla sähkötyökaluun. Kuljeta käyttämättömiä sahanteriä mieluiten suljetussa kotelossa.

- Kanna sähkötyökalua kuljetuskahvan (4) varassa.

Käytä sähkötyökalun kuljetukseen vain kuljetusvarusteita, ei missään tapauksessa suojuksia.

Hoito ja huolto

Huelto ja puhdistus

Irrota akku, ennen kuin alat tehdä sähkötyökaluun liittyviä töitä (esim. huolto, käyttötarvikkeen vaihto, jne.). Irrota akku myös sähkötyökalun kuljetuksen ja säilytyksen ajaksi. Käynnistyskytkimen tahaton painallus aiheuttaa loukkaantumisvaaran.

154 | Ελληνικά

- Pidä sähkötyökalu ja tuuletusaukot puhtaina luotettavan ja turvallisen työskentelyn varmistamiseksi.

Heilurisuojuksen täytyy aina liikkua esteettömästi ja sulkeutua automaattisesti. Pidä siksi heilurisuojuksen ympäristö aina puhtaana.

Poista jokaisen työkerran jälkeen pöly ja purut paineilmalla tai siveltimellä.

Puhdista liukurulla (12) säännöllisin väliajoin.

Lisätarvikkeet

	Tuotenumero
Ruuvipuristin 1 609 B04 224
Kulutuslevyt	1 609 B05 242
Pölypussi 1 609 B06 278
"Standard"-sahanterät puun, levyjen, paneelien ja listojen sahaustöihin
Sahanterä 216 x 30 mm, 24 ham-masta	2 608 837 721
Sahanterä 216 x 30 mm, 48 ham-masta	2 608 837 723
"Expert"-sahanterät puun, levyjen, paneelien ja listojen sahaustöihin
Sahanterä 216 x 30 mm, 24 ham-masta	2 608 644 518
Sahanterä 216 x 30 mm, 48 ham-masta	2 608 644 519
Sahanterät puun, levyjen, paneelien ja listojen sahaus-töihin (AUSTRALIA 3 601 M41 040)
Sahanterä 216 x 30 mm, 24 ham-masta	2 608 644 646
"Standard"-sahanterät muovin ja kirjometallien sahaus-töihin
Sahanterä 216 x 30 mm, 64 ham-masta	2 608 837 776
"Expert"-sahanterät muovin ja kirjometallien sahaustöihin
Sahanterä 216 x 30 mm, 66 ham-masta	2 608 644 543

Asiakaspalvelu ja käyttöneuvonta

Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin. Räjäytyskuvat ja varaosatiedot ovat myös verkko-osoitteessa: www.bosch-pt.com

Bosch-käyttöneuvontatiimi vastaa mielellään tuotteita ja tarvikkeita koskeviin kysymyksiin.

Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä.

Suomi

Robert Bosch Oy

Bosch-keskushuolto

Pakkalantie 21 A

01510 Vantaa

Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi. Puh.: 0800 98044

Faksi: 010 296 1838

www.bosch-pt.fi

Kuljetus

Toimitukseen kuuluvat litiumioniakut ovat vaarallisia aineita koskevien lakimääräysten alaisia. Käyttäjä saa kuljettaa akkuja liikenteessä ilman erikoistoimenpiteitä.

Jos lähetys tehdään kolmansien osapuolten kautta (esim.: lentorahtina tai huolintaliikkeen välityksellä), tällöin on huomioitava pakkausta ja merkintää koskevat erikoisvaatimukset. Lähetystä varten tuote täytyy pakata vaarallisten aineiden asiantuntijan neuvojen mukaan.

Lähetä vain sellaisia akkuja, joiden kotelo on vaurioitumaton. Suojaa navat teipillä ja pakkaa akku niin, ettei se pääse liikkumaan pakkauksessa. Huomioi myös mahdolliset tätä pidemmälle menevät maakohtaiset määräykset.

Hävitys

Sähkötyökalut, akut, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön.

Älä heitä sähkötyökaluja tai akkuja/paristoja talousjätteisiin!

Koskee vain EU-maita:

Eurooppalaisen direktiivin 2012/19/EU mukaan käyttökelvottomat sähkötyökalut ja eurooppalaisen direktiivin 2006/66/EY mukaan vialliset tai loppuun käytetyt akut/paristot täytyy kerätä erikseen ja toimittaa ympäristöystävälliseen kierrätykseen.

Akut/paristot:

Li-Ion:

Noudata luvussa "Kuljetus" annettuja ohjeita (katso "Kuljetus", Sivu 154).

Ελληνικά

Kandke tolmukaitsemaski.

Kandke kaitseprille.

- Võtke kinnitusäärik (45) ära.

- Asetage uus saeketas seesmisele kinnitusäärikule (47).

- Asetage uus saeketas seesmisele kinnitusäärikule (47).

▶ Pingutage enne saagimist lukustuspide (19) ja lukustushoob (31) alati tugevalt. Vastasel korral vöib saeketas töödeldavas detailis kiilduda.
