Tipo de produto	Serra de esquadria radial sem fio
Marca e modelo	Bosch GCM 18V-216 Professional
Referência	3 601 M41 0.. / 3 601 M41 0B0
Dimensões da lâmina de serra	Diâmetro 216 mm, furo 30 mm (ou 25,4 mm), espessura 1,2-1,8 mm
Rotação em vazio	4.600 rpm
Peso	15,1-16,1 kg (conforme bateria)
Alimentação	Bateria de íon de lítio 18 V (tipo GBA 18V... ou ProCORE18V...)
Capacidades de corte máximas (0°/0°)	70 x 270 mm (altura x largura)
Faixa do ângulo de esquadria (horizontal)	-47° a +47°
Faixa do ângulo de inclinação (vertical)	0° a 45°
Laser integrado	Classe 1M, 650 nm, < 0,39 mW
Nível de ruído (pressão sonora)	95 dB(A); potência 104 dB(A)
Funções principais	Cortes retos, longitudinais, transversais, em esquadria, inclinados; serragem com/sem movimento radial; rasgo
Dispositivos de segurança	Tampa de proteção pendular, travamento do fuso, segurança de transporte, bloqueio de partida
Acessórios fornecidos	Saco de pó, alça de transporte, eixo SDS, grampo, chave Allen
Manutenção e limpeza	Limpar as aberturas de ventilação, rolo deslizante; substituir os defletores de lascas desgastados; verificar ajustes básicos em assistência técnica autorizada
Peças sobressalentes e reparabilidade	Peças de reposição disponíveis através da Bosch; reparo possível em menos de 5 dias via SAV DIRECT
Garantia e serviço pós-venda	Serviço pós-venda Bosch: tel. [phone] (França), [e-mail]
Temperaturas de operação	-20 a +50 °C (carga: 0 a +45 °C)
Carregadores recomendados	AL 18.., AL 36.., GAL 18V-..., GAL 18.., GAX 18V-30, GAL 3680

Perguntas frequentes - GCM 18V-216 Professional BOSCH

Qual é a capacidade máxima de corte da GCM 18V-216?

Em corte reto (0° de esquadria e 0° de inclinação), a altura máxima é de 70 mm e a largura de 270 mm. Com um ângulo de esquadria de 45°, a largura passa para 190 mm.

Como trocar a lâmina de serra?

Remova a bateria. Use a chave Allen para desapertar o parafuso sextavado interno (rosca à esquerda) ou o eixo SDS. Mantenha o travamento do fuso pressionado. Remova o parafuso, o flange e depois a lâmina. Monte a nova lâmina respeitando o sentido de rotação, recoloque o flange e aperte. Use luvas de proteção.

Qual bateria posso usar com esta serra?

Utilize exclusivamente baterias íon de lítio Bosch originais de 18 V, modelos GBA 18V... ou ProCORE18V.... Os carregadores compatíveis são AL 18.., AL 36.., GAL 18V-..., etc.

Como ajustar o ângulo de esquadria e inclinação?

Para a esquadria, solte o botão de travamento (19), gire a mesa e engate o ângulo desejado. Para a inclinação, solte a alavanca de aperto (31), incline o braço da ferramenta e aperte novamente. Entalhes pré-definidos facilitam os ajustes comuns (0°, 15°, 22,5°, 45°).

Como ativar o laser de guia?

Pressione levemente o interruptor Liga/Desliga (8) sem pressionar o bloqueio de partida (7). Um feixe de laser materializa a linha de corte. Para ajustá-lo, use o parafuso de ajuste (54).

Quais são as instruções de segurança essenciais?

Leia todos os avisos. Use óculos de proteção, proteção auditiva, máscara antipoeira. Nunca coloque as mãos na zona de corte. Use grampos. Certifique-se de que a peça está bem fixada. Desconecte a bateria antes de qualquer ajuste.

Como instalar a serra em um suporte?

Fixe a serra em uma superfície plana e estável usando os furos (16) e parafusos adequados. Você também pode usar um suporte de trabalho Bosch GTA. Para uma instalação flexível, estenda o pé anti-tombamento (21).

O que fazer em caso de travamento da lâmina?

Coloque a serra na posição desligada, aguarde a parada completa da lâmina e depois remova a bateria. Em seguida, libere a peça presa. Verifique se a lâmina não está danificada.

Como fazer a manutenção da serra?

Limpe regularmente as aberturas de ventilação, o rolo deslizante e a tampa de proteção. Substitua os defletores de lascas desgastados. Para ajustes básicos, recorra a um serviço pós-venda Bosch autorizado.

Como transportar a serra com segurança?

Coloque a serra na posição de transporte: trave a mesa, puxe o braço da ferramenta completamente para frente, aperte o parafuso de aperto, depois abaixe o braço e engate a segurança de transporte (36). Carregue a serra pela alça de transporte (4). Remova a bateria.

MANUAL DE UTILIZADOR GCM 18V-216 Professional BOSCH

Português ...... Página 66

Italiano ...... Pagina 80

Nederlands......Pagina 94

Dansk ...... Side 107

Instruções de segurança

Instruções gerais de segurança para ferramentas eléctricas

AVISO

Devem ser lidas todas as indicações de segurança,

instruções, ilustrações e especificações desta

ferramenta eléctrica. O desrespeito das instruções apresentadas abaixo poderá resultar em choque eléctrico, incêndio e/ou ferimentos graves.

Guarde bem todas as advertências e instruções para futura referência.

O termo "ferramenta eléctrica" utilizado a seguir nas indicações de advertência, refere-se a ferramentas eléctricas operadas com corrente de rede (com cabo de rede) e a ferramentas eléctricas operadas com acumulador (sem cabo de rede).

Segurança da área de trabalho

Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes.

- Não trabalhar com a ferramenta eléctrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas eléctricas produzem faíscas, que podem inflamar pós ou vapores.

▶ Manter crianças e outras pessoas afastadas da ferramenta eléctrica durante a utilização. No caso de distracção é possível que perca o controlo sobre o aparelho.

Segurança eléctrica

A ficha de conexão da ferramenta eléctrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilizar uma ficha de adaptação junto com ferramentas eléctricas protegidas por

ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque eléctrico.

Evitar que o corpo possa entrar em contacto com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado devido a choque eléctrico, se o corpo estiver ligado à terra.
▶ Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta eléctrica aumenta o risco de choque eléctrico.
- Não deverá utilizar o cabo para outras finalidades. Nunca utilizar o cabo para transportar a ferramenta eléctrica, para pendurá-la, nem para puxar a ficha da tomada. Manter o cabo afastado do calor, do óleo, de arestas afiadas ou de peças em movimento. Cabos danificados ou emaranhados aumentam o risco de um choque eléctrico.
Se trabalhar com uma ferramenta eléctrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque eléctrico.
Se não for possível evitar o funcionamento da ferramenta eléctrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque eléctrico.

Segurança de pessoas

Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta eléctrica. Não utilizar uma ferramenta eléctrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta eléctrica, pode levar a lesões graves.
▶ Utilizar equipamento de protecção individual. Utilizar sempre óculos de protecção. A utilização de equipamento de protecção pessoal, como máscara de protecção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduz o risco de lesões.
Evitar uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta eléctrica esteja desligada, antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de transportá-la. Se tiver o dedo no interruptor ao transportar a ferramenta eléctrica ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes.
▶ Remover ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta eléctrica. Uma ferramenta ou chave que se encontre numa parte do aparelho em movimento pode levar a lesões.
Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é

mais fácil controlar a ferramenta eléctrica em situações inesperadas.

Usar roupa apropriada. Não usar roupa larga nem jóias. Mantenha os cabelos e roupas afastados de peças em movimento. Roupas frouxas, cabelos longos ou jóias podem ser agarrados por peças em movimento.
Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e utilizados correctamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó.
Não deixe que a familiaridade resultante de uma utilização frequente de ferramentas permita que você se torne complacente e ignore os princípios de segurança da ferramenta. Uma acção descuidada pode causar ferimentos graves numa fracção de segundo.

Utilização e manuseio cuidadoso de ferramentas eléctricas

• Não sobrecarregue a ferramenta eléctrica. Utilize a ferramenta eléctrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta eléctrica apropriada na área de potência indicada.
  ▶ Não utilizar uma ferramenta eléctrica com um interruptor defeituoso. Uma ferramenta eléctrica que não pode mais ser ligada nem desligada, é perigosa e deve ser reparada.
  Puxar a ficha da tomada e/ou remover o acumulador, se amovível, antes de executar ajustes na ferramenta eléctrica, de substituir acessórios ou de guardar as ferramentas eléctricas. Esta medida de segurança evita o arranque involuntário da ferramenta eléctrica.
  ▶ Guardar ferramentas eléctricas não utilizadas fora do alcance de crianças e não permitir que as pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções utilizem o aparelho. Ferramentas eléctricas são perigosas se forem utilizadas por pessoas inexperientes.
  Tratar a ferramenta eléctrica e os acessórios com cuidado. Controlar se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta eléctrica. Permitir que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa, a manutenção insuficiente de ferramentas eléctricas.
  ▶ Manter as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade.
  ▶ Utilizar a ferramenta eléctrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considerar as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas eléctricas para outras tarefas a não ser as aplicações previstas, pode levar a situações perigosas.
  Mantenha os punhos e as superfícies de agarrar secas, limpas e livres de óleo e massa consistente. Punhos e

68 | Português

superfícies de agarrar escorregadias não permitem o manuseio e controle seguros da ferramenta em situações inesperadas.

Manuseio e utilização cuidadosos de ferramentas com acumuladores

Só carregar acumuladores em carregadores recomendados pelo fabricante. Há perigo de incêndio se um carregador apropriado para um certo tipo de acumuladores for utilizado para carregar acumuladores de outros tipos.
Só utilizar ferramentas eléctricas com os acumuladores apropriados. A utilização de outros acumuladores pode levar a lesões e perigo de incêndio.
▶ Manter o acumulador que não está sendo utilizado afastado de clipes, moedas, chaves, parafusos ou outros pequenos objectos metálicos que possam causar um curto-circuito dos contactos. Um curto-circuito entre os contactos do acumulador pode ter como consequência queimaduras ou fogo.
No caso de aplicação incorrecta pode vazar líquido do acumulador. Evitar o contacto. No caso de um contacto acidental, deverá enxaguar com água. Se o líquido entrar em contacto com os olhos, também deverá consultar um médico. Líquido que escapa do acumulador pode levar a irritações da pele ou a queimaduras.
▶ Não use um acumulador ou uma ferramenta danificada ou modificada. Os acumuladores danificados ou modificados exibem um comportamento imprevisível podendo causar incêndio, explosão ou risco de lesão.
- Não exponha o acumulador ou a ferramenta ao fogo ou temperatura excessiva. A exposição ao fogo ou a temperaturas acima de 130 °C pode causar explosão.
▶ Siga todas as instruções de carregamento e não carregue o acumulador ou a ferramenta fora da faixa de temperatura especificada no manual de instruções. Carregar indevidamente ou em temperaturas fora da faixa especificada pode danificar o acumulador e aumentar o risco de incêndio.

Serviço

Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho.
▶ Nunca tente reparar acumuladores danificados. A reparação de acumuladores deve ser realizada apenas pelo fabricante ou agentes de assistência autorizados.

Indicações de segurança para serras de meia-esquadria

As serras de meia-esquadria destinam-se ao corte de produtos de madeira ou semelhantes a madeira e não podem ser usadas com discos abrasivos de corte para cortar material ferroso como barras, varas, hastes, etc. O pó abrasivo causa o emperramento de peças móveis como, p. ex., a proteção inferior. As faíscas

resultantes do corte abrasivo queimam a proteção inferior, o entalhe ou outras partes de plástico.

▶ Sempre que possível, use grampos para segurar a peça de trabalho. Ao segurar a peça de trabalho com a mão, mantenha sempre a mão pelo menos 100 mm afastada de cada lado do disco de serra. Não utilize esta serra para cortar peças que são demasiado pequenas para serem presas de forma segura com grampos ou com a mão. Se a sua mão estiver demasiado próxima do disco de serra, existe um risco elevado de ferimentos através do contacto com disco de serra.
A peça de trabalho tem de estar imóvel e fixa ou ser pressionada contra o batente e a mesa. Não empurre a peça de trabalho para o disco de serra, nem nunca corte em modo “mãos livres”. As peças de trabalho soltas ou móveis podem ser projetadas a alta velocidade e causar ferimentos.
Empurre a serra através da peça de trabalho. Não puxe a serra através da peça de trabalho. Para fazer um corte, levante a cabeça da serra e puxe-a por cima da peça de trabalho sem a cortar, ligue o motor, pressione a cabeça da serra para baixo e empurre a serra através da peça de trabalho. Ao efetuar um corte a puxar, existe o perigo de o disco de serra subir a peça de trabalho e fazer com que a unidade do disco de serra seja projetada com violência contra o utilizador.
Nunca passe a mão sobre a linha de corte pretendida, nem atrás do disco de serra. Segurar a peça de trabalho com as “mãos cruzadas”, ou seja, segurar a peça de trabalho à direita do disco de corte com a mão esquerda ou vice-versa é muito perigoso.
Nunca introduza as mãos atrás do batente, nem desrespeite a distância de segurança de 100 mm entre a mão e o disco de serra em rotação (aplica-se a ambos os lados do disco de serra, p. ex. para retirar aparas de madeira). A proximidade entre o disco de serra em rotação e a sua mão pode não ser tão percetível e pode magoar-se seriamente.
Inspezione a peça de trabalho antes de efetuar o corte. Se a peça de trabalho estiver arqueada ou empenada, fixe-a com a face arqueada virada para o batente. Certifique-se sempre de que não existe uma folga entre a peça de trabalho, o batente e a mesa ao longo da linha de corte. As peças de trabalho arqueadas ou empenadas podem virar-se ou emperrar e causar o bloqueio do disco de corte. A peça de trabalho deve estar livre de pregos e objetos estranhos.
Utilize a serra só depois de a mesa estar livre de ferramentas, aparas, etc., apenas pode estar a peça de trabalho em cima da mesa. Pequenos desperdícios, peças de madeira soltas ou outros objetos que entrem em contacto com o disco de serra podem ser projetados a alta velocidade.
Corte apenas uma peça de trabalho de cada vez. Não é possível fixar ou segurar adequadamente peças de trabalho empilhadas e as mesmas podem causar um bloqueio do disco ou deslocar-se durante o corte.

Certifique-se de que a serra de meia-esquadria está montada ou colocada sobre uma superfície de trabalho nivelada e estável antes de a utilizar. Uma superfície de trabalho nivelada e estável reduz o risco de a serra de meia-esquadria se tornar instável.
▶ Planeie o seu trabalho. Sempre que alterar a inclinação do disco de serra ou o ângulo de meia-esquadria, certifique-se de que o batente ajustável está ajustado corretamente para apoiar a peça de trabalho e de que este não interfere com o disco ou com o sistema de proteção. Sem ligar a ferramenta e sem peça de trabalho sobre a mesa, mova o disco de serra simulando um corte completo para assegurar que não irá haver qualquer interferência ou perigo de cortar o batente.
No caso de peças de trabalho mais largas ou compridas do que a mesa, providencie um suporte adequado através de extensões ou cavaletes, etc. As peças de trabalho mais largas ou compridas do que a mesa da serra de meia-esquadria podem tombar quando não estão bem apoiadas. Se a peça cortada ou a peça de trabalho tombar, ela pode levantar a proteção inferior ou ser projetada descontroladamente pelo disco de serra.
- Não peça a outra pessoa para servir de extensão de mesa ou de suporte adicional. Um suporte instável para a peça de trabalho pode bloquear o disco de serra ou o deslocamento da peça de trabalho durante a operação de corte, fazendo com que o operador e o ajudante sejam puxados para o disco.
A peça de corte não pode em qualquer circunstância ser entalada ou pressionada contra o disco de serra em rotação. Em caso de pouco espaço, p. ex. ao usar batentes longitudinais, a peça cortada pode ficar entalada contra o disco e ser projetada com violência.
Utilize sempre um grampo ou um dispositivo de fixação adequado para apoiar adequadamente material redondo como varas e tubos. As varas têm tendência a rolar durante o corte, fazendo com que o disco "emperre" e puxe a peça com a sua mão para o disco.
Deixe que o disco alcance a velocidade plena antes de começar a cortar a peça de trabalho. Tal irá reduzir o risco de projeção da peça de trabalho.
Se a peça de trabalho ou o disco ficarem encravados, desligue a serra de meia-esquadria. Espere até que todas as partes móveis parem e desligue a ficha da tomada e/ou retire o acumulador. Depois tente libertar o material encravado. Continuar a serrar com uma peça de trabalho entalada pode causar perda de controlo ou danos na serra de meia-esquadria.
Depois de terminar o corte, solte o interruptor, mantenha a cabeça da serra em baixo e aguarde que o disco pare antes de retirar a peça cortada. É muito perigoso colocar a mão próxima do disco a rodar livremente.
▶ Segure bem o punho ao fazer um corte incompleto ou ao soltar o interruptor antes de a cabeça da serra

estar completamente na posição inferior. O efeito de travagem da serra pode fazer com que a cabeça da serra seja puxada abruptamente para baixo, causando risco de ferimentos.

Mantenha o local de trabalho limpo. As misturas de materiais são muito perigosas. Pó de metal leve pode queimar ou explodir.
▶ Não utilizar lâminas de serra embotadas, rachadas, empenadas ou danificadas. Lâminas de serra com dentes embotados ou incorretamente alinhados causam um atrito maior, um contragolpe e emperram devido à fenda de corte apertada.
- Não utilizar lâminas de serra de aço de alta liga para trabalhos rápidos (aço HSS). Estes discos de serra podem quebrar facilmente.
Utilize sempre discos de serra com furos interiores de tamanho e forma corretos (diamante versus redondo). Os discos de serra que não coincidam com o hardware de montagem da serra ficam descentrados, causando perda de controlo.
Jamais remover resíduos de corte, aparas ou objetos semelhantes da área de corte, enquanto a ferramenta elétrica estiver a funcionar. Sempre conduzir primeiramente o braço da ferramenta para a posição de repouso e desligar a ferramenta.
- Não toque no disco de serra após o trabalho, espere que este arrefeça. O disco de serra torna-se extremamente quente durante o trabalho.
Jamais permita que as placas de advertência na ferramenta elétrica se tornem irreconhecíveis.
Em caso de danos e de utilização incorreta da bateria, podem escapar vapores. A bateria pode incendiar-se ou explodir. Areje o espaço e procure assistência médica no caso de apresentar queixas. É possível que os vapores irritem as vias respiratórias.
▶ Não abrir o acumulador. Há risco de um curto-circuito.
Os objetos afiados como, p. ex., pregos ou chaves de fendas, assim como o efeito de forças externas podem danificar o acumulador. Podem causar um curto-circuito interno e o acumulador pode ficar queimado, deitar fumo, explodir ou sobreaquecer.
▶ Use a bateria apenas em produtos do fabricante. Só assim é que a bateria é protegida contra sobrecarga perigosa.

Proteger a bateria contra calor, p. ex. também contra uma permanente radiação solar, fogo, sujidade, água e humidade. Há risco de explosão ou de um curto-circuito.

A ferramenta elétrica é fornecida com uma placa de advertência (consulte a tabela "Símbolos e seus significados").

Não apontar o raio laser na direção de pessoas nem de animais e não olhar para o raio laser direto ou reflexivo. Desta forma poderá encandear outras pessoas, causar

acidentes ou danificar o olho.

70 | Português

• Não oriente o feixe laser para pessoas que estão a olhar através de binóculos ou de um instrumento semelhante. Pode causar lesões nos olhos dessas pessoas.
  Se um raio laser acertar no olho, fechar imediatamente os olhos e desviar a cabeça do raio laser.
• Não substituir o laser montado por um laser de outro tipo. Um laser não apropriado para esta ferramenta elétrica pode ser perigoso para pessoas.
  ▶ Não efetue alterações no dispositivo laser.
• Não os óculos para laser como óculos de proteção. Os óculos para laser servem para ver melhor o feixe de orientação a laser; mas não protegem contra radiação laser.
  ▶ Não use os óculos para laser como óculos de sol ou no trânsito. Os óculos para laser não providenciam uma proteção UV completa e reduzem a perceção de cores.
• Não utilize instrumentos de aumento ótico como binóculos, etc. para observar a fonte do feixe laser. Pode causar lesões nos olhos.
  Cuidado - O uso de dispositivos de operação ou de ajuste diferentes dos especificados neste documento ou outros procedimentos podem resultar em exposição perigosa à radiação.

Símbolos

Os seguintes símbolos podem ser importantes para a utilização da sua ferramenta elétrica. Os símbolos e os seus significados devem ser memorizados. A interpretação correta dos símbolos facilita a utilização segura e aprimorada da ferramenta elétrica.

Símbolos e seus significados

Raio laser Não olhar diretamente com óticas telescópicas Classe de laser 1M

Mantenha as mãos afastadas da área de corte enquanto a ferramenta elétrica estiver em funcionamento. Há perigo de ferimentos se houver contacto com o disco de serra.

Use uma máscara de proteção contra pó.

Use óculos de proteção.

Símbolos e seus significados

Use proteção auditiva. Ruídos podem provocar a surdez.

Área perigosa! Manter as mãos, os dedos e os braços afastados desta área.

Ao serrar ângulos de meia-esquadria verticais, o carril limitador tem de ser puxado para fora.

3 601 M41 000, Observe as dimensões do disco de serra.

3 601 M41 040: Não deve haver folga entre o diâmetro do orifício e o veio da ferramenta. Se for necessária a utilização de peças redutoras, certifique-se de que as dimensões da peça redutora são

3 601 M41 0B0: adequadas para a espessura da base do disco e ao diâmetro do furo do disco de serra, assim como o diâmetro do veio da ferramenta. Se possível, utilize a peça redutora fornecida juntamente com o disco de serra.

O diâmetro do disco de serra tem de corresponder à indicação no símbolo.

Mostra o sentido de rotação do perno SDS para apertar (para a esquerda) e para soltar (para a direita) o disco de serra.

Descrição do produto e do serviço

Leia todas as instruções de segurança e instruções. A inobservância das instruções de segurança e das instruções pode causar choque elétrico, incêndio e/ou ferimentos graves.

Respeite as figuras na parte da frente do manual de instruções.

Utilização adequada

A ferramenta elétrica é destinada à utilização como aparelho estacionário, para cortes longitudinais e transversais, retos, em madeira dura e macia, assim como placas de aglomerado de madeira e de fibras. São possíveis ângulos de meia-esquadria horizontais de -47^ a +47^ e ângulos de meia-esquadria verticais de 0^ a +45^ .

Utilizando os discos de serra é possível serrar perfis de alumínio e de plástico.

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à apresentação da ferramenta elétrica na página de esquemas.

(1) Dispositivo de tração
(2) Saco de pó ^A)
(3) Expulsão de aparas
(4) Punho de transporte
(5) Parafuso de ajuste do limitador de profundidade
(6) Capa de proteção contra laser
(7) Bloqueio de ligação para o interruptor de ligar/desligar
(8) Interruptor de ligar/desligar
(9) Punho
(10) Capa de proteção
(11) Cobertura de proteção pendular
(12) Rolo de deslize
(13) Carril limitador
(14) Prolongamento da mesa de serra
(15) Parafuso de fixação do prolongamento da mesa de serra
(16) Orifícios para montagem
(17) Mesa de serra
(18) Placa de alimentação
(19) Manípulo de fixação para qualquer ângulo de meia-esquadria (horizontal)
(20) Alavanca para pré-ajuste do ângulo de meia-esquadria (horizontal)
(21) Proteção contra tombamento
(22) Indicador de ângulo para ângulo de meia-esquadria (horizontal)
(23) Entalhes para ângulos de meia-esquadria padrões (horizontal)
(24) Escala para ângulo de meia-esquadria (horizontal)
(25) Carril limitador móvel
(26) Grampo
(27) Proteção contra aparas
(28) Batente para ângulo de meia-esquadria padrão de 45° (vertical)
(29) Parafuso batente para ângulo de meia-esquadria de 45° (vertical)

(30) Batente de profundidade
(31) Punho de aperto para qualquer ângulo de meia-esquadria (vertical)
(32) Parafuso de fixação do dispositivo de tração
(33) Bloqueio do veio
(34) Bateria
(35) Tecla de desbloqueio da bateria
(36) Proteção de transporte
(37) Escala para ângulo de meia-esquadria (vertical)
(38) Indicador de ângulo para ângulo de meia-esquadria (vertical)
(39) Parafuso batente para ângulo de meia-esquadria de 0° (vertical)
(40) Batente para ângulo de meia-esquadria padrão de 0° (vertical)
(41) Chave sextavada interior (5 mm)
(42) Indicador do nível de carga da bateria
(43) Tecla para indicador do nível de carga
(44) Parafuso de sextavado interior para fixação do disco de serra
(45) Flange de aperto
(46) Disco de serra
(47) Flange de aperto interior
(48) Pernos SDS
(49) Parafuso de travamento do carril limitador móvel
(50) Haste roscada
(51) Orifícios para grampos
(52) Abertura para saída do raio laser
(53) Parafusos para a placa de alimentação
(54) Parafuso de ajuste para o posicionamento do laser (paralelidade)
(55) Parafuso para indicador de ângulo (vertical)
(56) Parafuso para indicador de ângulo (horizontal)
A) Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no nosso programa de acessórios.

Dados técnicos

Serra de meia-esquadria telescópica GCM 18V-216 GCM 18V-216
Número de produto	3 601 M41 0.. 3 601 M41 0B0
N.° de rotações em vazio r.p.m. 4600 4600
Tipo de laser nm 650 650
	mW < 0,39 < 0,39
Classe de laser 1M 1M
Divergência Linha laser mrad (ângulo completo)	1,0 1,0
Peso conforme EPTA-Procedure 01:2014	kg 15,1–16,1	A) 15,1–16,1A)

Bosch Power Tools 1 609 92A 4UN | (05.06.2019)

72 | Português

Serra de meia-esquadria telescópica GCM 18V-216 GCM 18V-216

Temperatura ambiente admissível
- ao carregar ^ 0...+45 0...+45
- em funcionamento ^b) e durante o armazenamento	^ -20...+50 -20...+50
Baterias recomendadas ProCORE18V...		ProCORE18V...
	GBA 18V...	GBA 18V...
	GBA 18V... W	GBA 18V... W
Carregadores recomendados AL 18..		AL 18..
	AL 36..	AL 36..
	GAL 18V-...	GAL 18V-...
	GAL 18..	GAL 18..
	GAX 18V-30	GAX 18V-30
	GAL 3680	GAL 3680
carregadores recomendados para baterias indutivas	GAL 18.. W GAL 18.. W

Diâmetro do disco de serra mm 216 216

Espessura da base do disco mm 1,2-1,8 1,2-1,8

Diâmetro do furo mm 30 25,4

A) dependendo da bateria utilizada
B) potência limitada com temperaturas <0 °C
Dimensões admissíveis da peça a ser trabalhada (ver "Dimensões admissíveis da peça a ser trabalhada", Página 77)

Informação sobre ruídos

Os valores de emissão de ruído foram determinados de acordo com EN 62841-3-9.

O nível sonoro avaliado como A da ferramenta elétrica é normalmente de: nível de pressão sonora 95 dB(A); nível de potência sonora 104 dB(A). Incerteza K = 3 dB.

Utilizar proteção auditiva!

O nível de emissões sonoras indicado nestas instruções de serviço foi medido de acordo com um processo de medição normalizado e pode ser utilizado para a comparação de ferramentas elétricas. Ele também é apropriado para uma avaliação provisória da emissão sonora.

O nível de emissões sonoras indicado representa as aplicações principais da ferramenta elétrica. Se a ferramenta elétrica for utilizada para outras aplicações, com outras ferramentas de trabalho ou com manutenção insuficiente, é possível que o nível de emissões sonoras seja diferente. Isto pode aumentar sensivelmente a emissão sonora para o período completo de trabalho.

Para uma estimação exata da emissão sonora, também deveriam ser considerados os períodos nos quais o aparelho está desligado ou funciona, mas não está sendo utilizado. Isto pode reduzir a emissão sonora durante o completo período de trabalho.

Montagem

▶ A bateria deverá ser retirada antes de todos os trabalhos na ferramenta elétrica (p. ex. manutenção,

troca de ferramenta etc.) e antes de transportar ou de armazenar a mesma. Há perigo de ferimentos se o interruptor de ligar/desligar for acionado involuntariamente.

Volume de fornecimento

Observe a este respeito a figura do material a fornecer no início do manual de instruções.

Antes de colocar a ferramenta elétrica em funcionamento pela primeira vez, deverá verificar se todas as peças especificadas abaixo foram fornecidas:

• Serra de painéis com lâmina de serra montada
• Saco do pó (2)
• Punho de transporte (4), 2 parafusos para a montagem
• Pernos SDS (48)
• Grampo (26)
• Chave sextavada interior (41)

Nota: verifique se a ferramenta elétrica apresenta danos. Antes de continuar a utilizar a ferramenta elétrica, deverá controlar cuidadosamente todos os dispositivos de segurança e peças levemente danificadas e verificar se estão a funcionar corretamente. Verifique se as peças móveis funcionam perfeitamente e não emperram, ou se há peças danificadas. Todas as peças devem ser montadas corretamente e corresponder a todas exigências, para que seja assegurado um funcionamento impecável.

Dispositivos de segurança e peças danificados devem ser devidamente reparados ou substituídos por uma oficina especializada.

Carregar a bateria

▶ Utilize apenas os carregadores listados nos dados técnicos. Só estes carregadores são apropriados para as baterias de lítio utilizadas na sua ferramenta elétrica.

Nota: A bateria é fornecida parcialmente carregada. Para assegurar a completa potência da bateria, a bateria deverá ser carregada completamente no carregador antes da primeira utilização.

A bateria de lítio pode ser carregada a qualquer altura, sem que a sua vida útil seja reduzida. Uma interrupção do processo de carga não danifica a bateria.

O acumulador de iões de lítio está protegido contra descarga completa pelo sistema "Electronic Cell Protection (ECP)". A ferramenta elétrica é desligada através de um disjuntor de proteção, logo que o acumulador estiver descarregado. A ferramenta de trabalho não se movimenta mais.

- Não continuar a premir o interruptor de ligar/desligar após o desligamento automático da ferramenta elétrica. A bateria pode ser danificada.

Retirar a bateria (ver figura A)

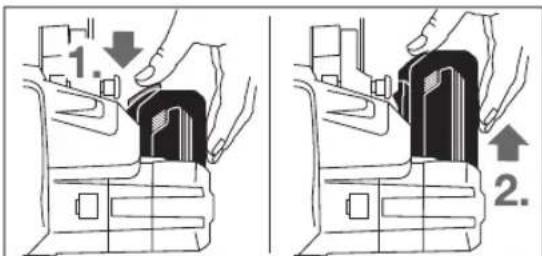

A bateria (34) possui dois níveis de travamento, que devem evitar, que a bateria caia, caso a tecla de desbloqueio (35) seja premida por acaso. Enquanto a bateria estiver dentro da ferramenta elétrica, ela é mantido em posição por uma mola.

Para retirar a bateria (34) pressione a tecla de desbloqueio (35) e puxe a bateria para a frente para fora da ferramenta elétrica. Não empregar força.

Indicador do nível de carga da bateria (ver figura B)

Por motivos de segurança, a consulta do nível de carga só é possível com a ferramenta elétrica parada.

Os três LEDs verdes do indicador do nível de carga da bateria (42) indicam o nível de carga da bateria (34). Prima a tecla (43), para visualizar o nível de carga. Isto também é possível com a bateria removida.

LED Capacidade

Luz permanente 3 x verde 60 - 100 %

Luz permanente 2 x verde 30 - 60 %

LED Capacidade

Luz permanente 1 x verde 5 - 30 %

Luz intermitente 3 x verde 0 - 5 %

Se depois de premir a tecla (43) não se acender qualquer LED, a bateria tem defeito e tem de ser substituída.

Tipo de bateria ProCORE 18V...

Os cinco LEDs verdes do indicador do nível de carga da bateria (42) indicam o nível de carga da bateria (34). Prima a tecla (43), para visualizar o nível de carga. Isto também é possível com a bateria removida.

LED Capacidade

Luz contínua 5 x verde 80 - 100 %

Luz contínua 4 x verde 60 - 80 %

Luz permanente 3 x verde 40 - 60 %

Luz permanente 2 x verde 20 - 40 %

Luz permanente 1 x verde 5 - 20 %

Luz intermitente 1 x verde 0 - 5 %

Se depois de premir a tecla (43) não se acender qualquer LED, a bateria tem defeito e tem de ser substituída.

Montar punho de transporte (ver figura C)

- Aperte o punho de transporte (4) com os parafusos fornecidos nas respetivas roscas.

Montagem estacionária ou flexível

Para assegurar um manuseio seguro, é necessário que, antes da utilização, a ferramenta elétrica seja montada sobre uma superfície de trabalho plana e estável (p. ex. bancada de trabalho).

Montagem numa superfície de trabalho (ver figura D1)

- Fixe a ferramenta elétrica à superfície de trabalho com uma união roscada apropriada. Os orifícios (16) servem para esse efeito.

Montagem numa mesa de trabalho Bosch

As mesas de trabalho GTA da Bosch oferecem firmeza à ferramenta elétrica, sobre qualquer solo, devido aos pés de altura ajustável. As mesas de trabalho possuem bases de apoio para o apoio de peças longas.

▶ Ler todas as indicações de aviso e instruções fornecidas com a mesa de trabalho. O desrespeito das indicações de aviso e das instruções pode causar choque elétrico, queimaduras e/ou ferimentos graves.

Montar corretamente a mesa de trabalho, antes de montar a ferramenta elétrica. Uma montagem perfeita é importante para evitar o risco de desmoronamento.

- Monte a ferramenta elétrica na posição de transporte sobre a mesa de trabalho.

Instalação flexível (não recomendada!) (ver figura D2)

Se excepcionalmente não for possível montar a ferramenta elétrica sobre uma superfície de trabalho plana e estável, pode usar como auxiliar uma proteção contra tombamento.

74 | Português

Sem a proteção contra tombamento a ferramenta elétrica não está segura e pode tombar especialmente ao serrar ângulos de meia-esquadria máximos horizontais e/ou verticais.
- Rodar a proteção contra tombamento (21) para dentro ou para fora até que a ferramenta elétrica fique direita sobre a superfície de trabalho.

Aspiração de pó/de aparas

Pós de materiais como por exemplo, tintas que contém chumbo, alguns tipos de madeira, minerais e metais, podem ser nocivos à saúde. O contacto ou a inalação dos pós pode provocar reações alérgicas e/ou doenças nas vias respiratórias do utilizador ou das pessoas que se encontrem por perto.

Certos pós, como por exemplo pó de carvalho e faia são considerados como sendo cancerígenos, especialmente quando juntos com substâncias para o tratamento de madeiras (cromato, produtos de proteção da madeira).

Material que contém asbesto só deve ser processado por pessoal especializado.

• Se possível deverá usar um dispositivo de aspiração de pó apropriado para o material.
• Assegurar uma boa ventilação do local de trabalho.
• É recomendável usar uma máscara de proteção respiratória com filtro da classe P2.

Observe as diretivas para os materiais a serem processados, vigentes no seu país.

▶ Evite a acumulação de pó no local de trabalho. Pós podem entrar levemente em ignição.

A aspiração de pó/de aparas pode ser bloqueada por pó, aparas ou por estilhaços da peça a ser trabalhada.

• Desligue a ferramenta elétrica e retire a bateria.
• Aguardar até que o disco de serra esteja completamente parado.
• Verificar a causa do bloqueio e eliminá-la.

Aspiração integrada (ver figura E)

Para a fácil recolha das aparas deverá utilizar o saco de pó (2) fornecido.

▶ Verifique e limpe o saco de pó após cada utilização.
Para evitar perigo de incêndio, deverá remover o saco de pó para serrar alumínio.

- Insira o saco do pó (2) na remoção de aparas (3).

Ao serrar, o saco de pó não deve entrar em contacto com as peças móveis do aparelho.

Esvazie o saco de pó a tempo.

Aspiração externa

Para a aspiração também é possível ligar uma mangueira de aspirador ( 35 mm) à remoção de aparas (3).

- Encaixe bem a mangueira de aspirador na remoção de aparas (3).

O aspirador de pó deve ser apropriado para o material a ser trabalhado.

Utilize um aspirador especial para aspirar pó que seja extremamente nocivo à saúde, cancerígeno ou seco.

Substituir o disco de serra

A bateria deverá ser retirada antes de todos os trabalhos na ferramenta elétrica (p. ex. manutenção, troca de ferramenta etc.) e antes de transportar ou de armazenar a mesma. Há perigo de ferimentos se o interruptor de ligar/desligar for acionado involuntariamente.
Para a montagem do disco de serra é necessário usar luvas de proteção. Há perigo de ferimentos em caso de contacto com a lâmina de serra.

Só utilizar discos de serra com uma máxima velocidade admissível superior à velocidade da marcha em vazio da ferramenta elétrica.

Utilize apenas discos de serra que correspondam aos dados característicos indicados neste manual de instrução e que sejam controlados conforme EN 847-1 e respetivamente marcados.

Utilize apenas discos de serra recomendados pelo fabricante desta ferramenta elétrica e adequados para o material com que deseja trabalhar. Desta forma, evita-se o sobreaquecimento dos dentes de serra ao serrar.

Montagem com parafuso de sextavado interior (ver figuras F1–F4)

Desmontar a lâmina de serra:

• Colocar a ferramenta elétrica na posição de trabalho.
• Rodar o parafuso de sextavado interior (44) com a chave sextavada interior (5 mm) e pressionar em simultâneo o bloqueio do veio (33), até que este engate.
• Manter o bloqueio do veio (33) pressionado e desenroscar o parafuso (44) para a direita (rosca à esquerda!).
• Retirar o flange de aperto (45).
• Rodar a tampa de proteção pendular (11) para trás até ao batente.
• Manter a tampa de proteção pendular nesta posição e retirar a lâmina de serra (46).
• Reconduzir lentamente a tampa de proteção pendular para baixo.

Montar a lâmina de serra:

Se necessário, deverá limpar todas as partes antes de serem montadas.

- Rodar a tampa de proteção pendular (11) para trás. Manter a capa de proteção pendular nesta posição.

- Colocar a nova lâmina de serra no flange de aperto interior (47).

Durante a montagem, deverá observar que o sentido de corte dos dentes (sentido da seta sobre a lâmina de corte) coincida com o sentido da seta sobre a capa de proteção!

• Reconduzir lentamente a tampa de proteção pendular para baixo.
• Colocar o flange de aperto (45) e o parafuso de sextavado interior (44). Pressionar o bloqueio do veio (33), até este engatar, e apertar o parafuso rodando para a esquerda.

Montagem com pernos SDS (ver figura G)

Desmontar a lâmina de serra:

• Colocar a ferramenta elétrica na posição de trabalho.
• Manter o bloqueio do veio (33) pressionado e desapertar o perno SDS (48) rodando para a direita (rosca à esquerda!).
• Retirar o flange de aperto (45).
• Rodar a tampa de proteção pendular (11) para trás até ao batente.
• Manter a tampa de proteção pendular nesta posição e retirar a lâmina de serra (46).
• Reconduzir lentamente a tampa de proteção pendular para baixo.

Montar a lâmina de serra:

Se necessário, deverá limpar todas as partes antes de serem montadas.

• Rodar a tampa de proteção pendular (11) para trás. Manter a capa de proteção pendular nesta posição.

- Colocar a nova lâmina de serra no flange de aperto interior (47).

Durante a montagem, deverá observar que o sentido de corte dos dentes (sentido da seta sobre a lâmina de corte) coincida com o sentido da seta sobre a capa de proteção!

- Reconduzir lentamente a tampa de proteção pendular para baixo.

- Colocar o flange de aperto (45) e o perno SDS (48). Pressionar o bloqueio do veio (33), até este engatar, e apertar o perno SDS rodando para a esquerda.

Funcionamento

A bateria deverá ser retirada antes de todos os trabalhos na ferramenta elétrica (p. ex. manutenção, troca de ferramenta etc.) e antes de transportar ou de armazenar a mesma. Há perigo de ferimentos se o interruptor de ligar/desligar for acionado involuntariamente.

Proteção de transporte (ver figura H)

A proteção de transporte (36) facilita o manuseamento da ferramenta elétrica durante o transporte para outros locais de utilização.

Liberar a ferramenta elétrica (posição de trabalho)

• Pressionar o braço da ferramenta no punho (9) um pouco para baixo, para aliviar a proteção de transporte (36).
• Puxar a proteção de transporte (36) completamente para fora.
• Conduzir lentamente o braço da ferramenta para cima.

Proteger a ferramenta elétrica (posição de transporte)

- Solte o parafuso de fixação (32), se este estiver a reter o dispositivo de tração (1). Puxe o braço da ferramenta totalmente para a frente e reaperte o parafuso de fixação para fixar o dispositivo de tração.

• Aparafusar o parafuso de ajuste (5) completamente até cima.
• Para travar a mesa de serrar (17), apertar o manípulo de fixação (19).
• Rode o braço da ferramenta para baixo pelo punho (9) até que seja possível pressionar a proteção de transporte (36) totalmente para dentro.
  O braço da ferramenta está agora seguramente travado para o transporte.

Preparação de trabalho

Prolongar a mesa de serra (ver figura I)

Apoie ou escore as extremidades de peças compridas.

A mesa de serrar pode ser ampliada, para a esquerda ou para a direita, com a ajuda dos respetivos prolongamentos (14).

• Solte o parafuso de fixação (15).
• Puxar o prolongamento da mesa de serrar (14) para fora até ao comprimento desejado.
• Para fixar o prolongamento da mesa de serra, aperte novamente o parafuso de fixação (15).

Ao serrar ângulos de meia-esquadria verticais tem de se deslocar o carril limitador ajustável (25).

• Solte o parafuso de travamento (49).
• Puxar o carril limitador ajustável (25) totalmente para fora.

- Reaperte o parafuso de travamento (49).

Depois de serrar o ângulo de meia-esquadria vertical, voltar a empurrar o carril limitador ajustável (25) para trás (soltar o parafuso de travamento (49); empurrar o carril limitador (25) todo para dentro; reapertar o parafuso de travamento).

Fixar a peça a ser trabalhada (ver figura K)

A peça a ser trabalhada deverá ser sempre firmemente fixa, para assegurar uma segurança ideal de trabalho.

Não trabalhar em peças que sejam demasiadamente pequenas para serem fixas.

• Pressione a peça a ser trabalhada firmemente contra o carril limitador (13) e (25).
• Inserir o sargento fornecido (26) num dos furos (51) previstos para o efeito.
• Adaptar o tirante roscado (50) do sargento à altura da peça.
• Apertar o tirante roscado (50) fixando assim a peça a ser trabalhada.

Ajustar ângulos de meia-esquadria horizontais e verticais

Após uso intensivo, tem de verificar e, se necessário, corrigir os ajustes básicos da ferramenta elétrica, para assegurar cortes precisos (ver "Verificar e corrigir ajustes básicos").

Aperte sempre bem o manípulo de fixação (19) antes de serrar. Caso contrário o disco de serra poderá emperrar na peça a ser trabalhada.

76 | Português

Ajustar ângulos de meia-esquadria horizontais (ver figura L)

O ângulo de meia-esquadria horizontal pode ser ajustado numa faixa de 47° (lado esquerdo) a 47° (lado direito).

• Solte o manípulo de fixação (19), caso este esteja apertado.
• Puxe a alavanca (20) e rode a mesa de serrar (17), até o indicador de ângulo (22) indicar o ângulo de meia-esquadria horizontal pretendido.
• Aperte novamente o manípulo de fixação (19).

Para o ajuste rápido e preciso de ângulos de meia-esquadria horizontais usados frequentemente, existem entalhes (23) na mesa de serrar:

esquerda direita

0^

• Solte o manípulo de fixação (19), caso este esteja apertado.
• Puxe a alavanca (20) e rode a mesa de serrar (17) para a esquerda ou para a direita até ao entalhe desejado.
• Solte novamente a alavanca. A alavanca deve engatar percetivelmente no entalhe.
• Aperte novamente o manípulo de fixação (19).

Ajustar o ângulo de meia-esquadria vertical (ver figura M)

O ângulo de meia-esquadria vertical pode ser ajustado numa faixa de 0° a 45°.

• Puxar o carril limitador ajustável (25) totalmente para fora.
• Solte o punho de aperto (31).
• Rodar o braço da ferramenta no punho (9), até que o indicador de ângulo (38) indique o ângulo de meia-esquadria desejado.
• Segure o braço de deslize nesta posição e volte a apertar o punho de aperto (31).

Para um ajuste rápido e preciso de ângulos standard de 0° e 45° existem na caixa batentes definidos.

• Puxar o carril limitador ajustável (25) totalmente para fora.
• Solte o punho de aperto (31).
• Para tal, oscilar o braço da ferramenta no punho (9) até ao batente (40) para a direita (0°) ou até ao batente (28) para a esquerda (45°).
• Aperte novamente o punho de aperto (31).

Colocação em funcionamento

Colocar a bateria

Só utilizar baterias de lítio Bosch com a tensão indicada na placa de características da sua ferramenta elétrica. A utilização de outras baterias pode levar a lesões e perigo de incêndio.

- Introduza a bateria (34) carregada de cima no respetivo compartimento da ferramenta elétrica, até a bateria estar travada com firmeza.

Ligar (ver figura N)

- Para a colocação em funcionamento da ferramenta elétrica, pressione primeiro o bloqueio de ligação (7). A seguir prima o interruptor de ligar/desligar (8) totalmente para baixo e mantenha-o premido.

Nota: Por motivos de segurança o interruptor de ligar/desligar (8) não pode ser travado, mas deve permanecer premido durante o funcionamento.

Desligar

- Para desligar, soltar o interruptor de ligar/desligar (8).

Instruções de trabalho

Indicações gerais para serrar

Aperte sempre bem o manipulo de fixação (19) e o punho de aperto (31) antes de serrar. Caso contrário o disco de serra poderá emperrar na peça a ser trabalhada.
Antes de todos os cortes, deverá assegura-se de que a lâmina de serra não possa de modo algum entrar em contacto com o carril limitador, com os sargentos ou com quaisquer outras partes do aparelho. Se houverem limitadores auxiliares montados, estes deverão ser removidos ou respetivamente adaptados.

Proteger a lâmina de serra contra golpes e pancadas. A lâmina de serra não deve ser exposta a nenhuma pressão lateral.

Não trabalhar peças empenadas. A peça a ser trabalhada deve sempre ter um lado reto para encostar no carril limitador.

Apoiar ou escorar as extremidades de peças compridas e pesadas.

Assegure-se de que a cobertura de proteção pendular está a funcionar corretamente e pode ser movimentada livremente. Ao conduzir o braço da ferramenta para baixo, a capa de proteção pendular tem de se abrir. Ao conduzir o braço da ferramenta para cima, a tampa de proteção pendular tem de se voltar a fechar por cima da lâmina de serra.

Serre apenas materiais que estão permitidos em termos de utilização adequada.

Marcar a linha de corte (ver figura O)

Um raio laser indica a linha de corte da lâmina de serra. Assim a peça pode ser exatamente posicionada para ser serrada, sem que a cobertura de proteção angular tenha que ser aberta.

• Para tal, ligue o raio laser tocando brevemente no interruptor de ligar/desligar (8), sem premir o bloqueio de ligação (7).
• Alinhe a sua marcação na peça a ser trabalhada ao lado direito da linha laser.

Nota: Antes de serrar, verificar se a linha de corte ainda é indicada corretamente (ver "Ajustar o laser", Página 78). O

raio laser pode, p. ex., ser desajustado por vibrações devido a um uso intensivo.

Posição do operador (ver figura P)

- Não se posicione em linha com o disco de serra, na frente da ferramenta elétrica, mas sempre deslocado lateralmente em relação ao disco de serra. Desta forma o seu corpo estará protegido contra um possível contragolpe.

• Manter as mãos, os dedos e os braços afastados da lâmina de serra em rotação.
• Não cruzar as mãos à frente do braço da ferramenta.

Dimensões admissíveis da peça a ser trabalhada

Máximas peças a serem trabalhadas:

Ângulo de meia-esquadria horizontal

Ângulo de meia-esquadria vertical

Altura x largura [mm]

0° 0° 70 x 270
45° (direita/esquerda)	0° 70 x 190
0° 45° 45 x 270
45° (esquerda) 45° 45 x 190
45° (direita) 45° 45 x 190

Peças mínimas (= todas as peças que podem ser fixas com o grampo de aperto rápido fornecido à esquerda ou à direita do disco de serra): 100 x 40 mm (comprimento x largura)

Profundidade máx. de corte (0°/0°): 70 mm

Substituir as placas de alimentação (ver figura Q)

As placas de alimentação (18) podem desgastar-se após um longo período de uso da ferramenta elétrica.

Placas de alimentação defeituosas devem ser substituídas.

• Coloque a ferramenta elétrica na posição de trabalho.
• Desenrosque os parafusos (53) com a chave sextavada interior (41) e retire as placas de alimentação velhas.
• Coloque uma nova placa de alimentação.
• Aparafuse a placa de alimentação com os parafusos (53) o mais à direita possível, de modo a que o disco de serra não entre em contacto com a placa de alimentação em todo o comprimento do possível movimento de tração.
• Repita os passos de trabalho, do mesmo modo, para a nova placa de alimentação esquerda.

Serrar

Aperte sempre bem o manipulo de fixação (19) e o punho de aperto (31) antes de serrar. Caso contrário o disco de serra poderá emperrar na peça a ser trabalhada.

Serrar sem movimento de tração (cortar) (ver figura R)

• Para cortes sem movimento de tração (peças pequenas) soltar o parafuso de fixação (32), caso este esteja apertado. Empurrar o braço da ferramenta até ao batente no sentido do carril limitador (13) e voltar a apertar o parafuso de fixação (32).

• Se necessário, ajustar o ângulo de meia-esquadria horizontal e/ou vertical pretendido.

• Pressione a peça a ser trabalhada firmemente contra o carril limitador (13) e (25).

• Fixe a peça a ser trabalhada de acordo com as dimensões.
• Ligue a ferramenta elétrica.
• Conduzir lentamente o braço da ferramenta com o punho (9) para baixo.
• Serre a peça com avanço uniforme.
• Desligue a ferramenta elétrica e aguarde até o disco de serra estar completamente parado.
• Conduza lentamente o braço da ferramenta para cima.

Serrar com movimento de tração

• Para cortes com a ajuda do dispositivo de tração (1) (peças largas), soltar o parafuso de fixação (32), caso este esteja apertado.
• Se necessário, ajustar o ângulo de meia-esquadria horizontal e/ou vertical pretendido.
• Pressione a peça a ser trabalhada firmemente contra o carril limitador (13) e (25).
• Fixe a peça a ser trabalhada de acordo com as dimensões.
• Afastar o braço da ferramenta do carril limitador (13), até a lâmina de serra estar na frente da peça a ser trabalhada.
• Ligue a ferramenta elétrica.
• Conduzir lentamente o braço da ferramenta com o punho (9) para baixo.
• Prima então o braço da ferramenta no sentido dos carris limitadores (13) e (25) e serre a peça a ser trabalhada com avanço uniforme.
• Desligue a ferramenta elétrica e aguarde até o disco de serra estar completamente parado.
• Conduza lentamente o braço da ferramenta para cima.

Ajustar o limitador de profundidade (serrar ranhuras) (ver figura S)

O limitador de profundidade deve ser ajustado, se desejar serrar uma ranhura.

• Virar o limitador de profundidade (30) para fora.
• Virar o braço da ferramenta no punho (9) para a posição desejada.
• Girar o parafuso de ajuste (5), até a extremidade do parafuso entrar em contacto com o limitador de profundidade (30).
• Conduzir lentamente o braço da ferramenta para cima.

Peças especiais

Ao serrar peças curvadas ou redondas é necessário fixá-las firmemente, de modo que não possam se movimentar. Na linha de corte não deve haver fendas entre a peça a ser trabalhada, o carril limitador e a mesa de serrar.

Se necessário, deverão ser fabricados suportes especiais.

Controlar e realizar os ajustes básicos

Após uso intensivo, deverá controlar, e se necessário corrigir, os ajustes básicos da ferramenta elétrica, para assegurar cortes precisos.

78 | Português

Para tal são necessárias experiência e ferramentas especiais.

Uma oficina de serviço pós-venda Bosch executa este trabalho de forma rápida e fiável.

A bateria deverá ser retirada antes de todos os trabalhos na ferramenta elétrica (p. ex. manutenção, troca de ferramenta etc.) e antes de transportar ou de armazenar a mesma. Há perigo de ferimentos se o interruptor de ligar/desligar for acionado involuntariamente.

Ajustar o laser

Nota: Para testar a função do laser é necessário que a ferramenta elétrica esteja conectada à alimentação elétrica.

Nunca acione o interruptor de ligar/desligar durante o ajuste do laser (p. ex. ao movimentar o braço da ferramenta). Um arranque involuntário da ferramenta elétrica pode causar ferimentos.

• Coloque a ferramenta elétrica na posição de trabalho.
• Rode a mesa de serrar (17) até ao entalhe (23) para 0°. A alavanca (20) tem de engatar percetivelmente no entalhe.

Verificar (ver figura T1)

• Desenhe uma linha de corte sobre a peça a ser trabalhada.
• Conduzir lentamente o braço da ferramenta com o punho (9) para baixo.
• Posicione a peça a ser trabalhada, de modo que os dentes do disco de serra estejam alinhados à linha de corte.
• Mantenha a peça a ser trabalhada nesta posição e reconduza o braço da ferramenta lentamente para cima.
• Fixe a peça a ser trabalhada.
• Ligue o raio laser com o interruptor (8) sem premir o bloqueio de ligação (7).

O raio laser deve estar alinhado ao comprimento total da linha de corte da peça a ser trabalhada, mesmo quando o braço da ferramenta é movimentado para baixo.

Ajustar (ver figura T2)

- Rodar o parafuso de ajuste (54) com uma chave de parafusos adequada, até o raio laser ficar à face em todo o comprimento da linha de corte na peça a ser trabalhada.

Uma rotação no sentido contrário dos ponteiros do relógio, movimenta o raio laser da esquerda para a direita, uma rotação no sentido dos ponteiros do relógio movimenta o raio laser da direita para a esquerda.

Ajustar o ângulo de meia-esquadria padrão vertical de 0°

• Coloque a ferramenta elétrica na posição de transporte.
• Rode a mesa de serrar (17) até ao entalhe (23) para 0°. A alavanca (20) tem de engatar percetivelmente no entalhe.

Verificar (ver figura U1)

- Ajuste o calibre angular para 90° e coloque-o sobre a mesa de serrar (17).

O lado do calibre angular tem de ficar alinhado em todo o comprimento com o disco de serra (46).

Ajustar (ver figura U2)

• Solte o punho de aperto (9).
• Solte a contraporca do parafuso batente (39) com uma chave anular ou uma chave de bocas convencional (10 mm).
• Enroscar ou desenroscar o parafuso batente, até que o lado do calibre angular fique alinhado no comprimento completo com a lâmina de serra.
• Aperte novamente o punho de aperto (31).
• De seguida, voltar a apertar a contraporca do parafuso batente (39).

Se, após o ajuste, o indicador de ângulo (38) não estiver em linha com a marca de 0° da escala (37), soltar o parafuso (55) com uma chave de fenda em cruz convencional e alinhar o indicador de ângulo ao longo da marca de 0°.

Ajustar o ângulo de meia-esquadria padrão vertical de 45°

• Coloque a ferramenta elétrica na posição de trabalho.
• Rode a mesa de serrar (17) até ao entalhe (23) para 0°. A alavanca (20) tem de engatar percetivelmente no entalhe.
• Solte o punho de aperto (31) e rode o braço da ferramenta no punho (9) completamente para a esquerda (45°).

Verificar (ver figura V1)

- Ajuste o calibre angular para 45° e coloque-o sobre a mesa de serrar (17).

O lado do calibre angular tem de ficar alinhado em todo o comprimento com o disco de serra (46).

Ajustar (ver figura V2)

• Solte o punho de aperto (31).
• Solte a contraporca do parafuso batente (29) com uma chave anular ou uma chave de bocas convencional (10 mm).
• Enroscar ou desenroscar o parafuso batente, até que o lado do calibre angular fique alinhado no comprimento completo com a lâmina de serra.
• Aperte novamente o punho de aperto (31).
• De seguida, voltar a apertar a contraporca do parafuso batente (29).

Se o indicador de ângulo (38) após o ajuste não estiver alinhados com as marcas de 45° da escala (37), verificar primeiro novamente o ajuste de 0° para o ângulo de meia-esquadria vertical e o indicador de ângulo. De seguida, repetir o ajuste do ângulo de meia-esquadria vertical de 45°.

Alinhar indicador de ângulo (horizontal) (ver figura W)

• Coloque a ferramenta elétrica na posição de trabalho.
• Rode a mesa de serrar (17) até ao entalhe (23) para 0°. A alavanca (20) tem de engatar percetivelmente no entalhe.

Verificar

O indicador de ângulo (22) tem de estar alinhado com a marca de 0° na escala (24).

Ajustar

• Desaperte o parafuso (56) com a chave de fenda em cruz e alinhe o indicador de ângulo ao longo da marca de 0°.
• Reaperte o parafuso.

Transporte (ver figura X)

Antes de um transporte da ferramenta elétrica é necessário executar os seguintes passos:

• Soltar o parafuso de fixação (32), caso este esteja apertado. Puxar o braço da ferramenta completamente para frente e reapertar o parafuso de fixação.
• Coloque a ferramenta elétrica na posição de transporte.
• Remova todos os acessórios que não estão montados firmemente na ferramenta elétrica. Se possível, os discos de serra não utilizados devem ser colocados dentro de um recipiente fechado durante o transporte.
• Transporte a ferramenta elétrica pelo punho de transporte (4).

Ao transportar a ferramenta elétrica, utilizar apenas os dispositivos de transporte e nunca os dispositivos de proteção.

Manutenção e assistência técnica

Manutenção e limpeza

A bateria deverá ser retirada antes de todos os trabalhos na ferramenta elétrica (p. ex. manutenção, troca de ferramenta etc.) e antes de transportar ou de armazenar a mesma. Há perigo de ferimentos se o interruptor de ligar/desligar for acionado involuntariamente.

- Manter a ferramenta elétrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura.

A capa de proteção pendular deve sempre movimentar-se livremente e fechar-se automaticamente. Portanto deverá manter a área em volta da capa de proteção pendular sempre limpa.

Após cada etapa de trabalho deverá remover o pó e as aparas, soprando com ar comprimido ou limpando com um pincel.

Limpar regularmente o rolo de deslize (12).

Acessórios

	Número de produto
Grampo 1 609 B04 224
Placas de alimentação	1 609 B05 242
Saco de pó 1 609 B06 278
Discos de serra "Standard" para madeira e materiais de placas, painéis e ripas
Disco de serra 216 x 30 mm, 24 dentes	2 608 837 721

	Número de produto
Lâmina de serra 216 x 30 mm, 48 dentes	2 608 837 723
Discos de serra "Expert" para madeira e materiais de placas, painéis e ripas
Disco de serra 216 x 30 mm, 24 dentes	2 608 644 518
Lâmina de serra 216 x 30 mm, 48 dentes	2 608 644 519
Discos de serra para madeira e materiais de placas, painéis e ripas (AUSTRÁLIA 3 601 M41 040)
Disco de serra 216 x 30 mm, 24 dentes	2 608 644 646
Lâminas de serra "Standard" para plástico e metais não-ferrosos
Disco de serra 216 x 30 mm, 64 dentes	2 608 837 776
Lâminas de serra "Expert" para plástico e metais não-ferrosos
Disco de serra 216 x 30 mm, 66 dentes	2 608 644 543

Serviço pós-venda e aconselhamento

O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações acerca das peças sobressalentes também em: www.bosch-pt.com

A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito dos nossos produtos e acessórios.

Indique para todas as questões e encomendas de peças sobressalentes a referência de 10 dígitos de acordo com a placa de caraterísticas do produto.

Portugal

Robert Bosch LDA

Avenida Infante D. Henrique

Lotes 2E - 3E

1800 Lisboa

Para efetuar o seu pedido online de peças entre na página www.ferramentasbosch.com.

Tel.: [phone]

Fax: [phone]

Brasil

Robert Bosch Ltda. – Divisão de Ferramentas Elétricas

Caixa postal 1195 - CEP: 13065-900

Campinas - SP

Tel.: [phone]

www.bosch.com.br/contato

80 | Italiano

Transporte

As baterias de iões de lítio, contidas, estão sujeitas ao direito de materiais perigosos. As baterias podem ser transportadas na rua pelo utilizador, sem mais obrigações.

Na expedição por terceiros (por ex: transporte aéreo ou expedição), devem ser observadas as especiais exigências quanto à embalagem e à designação. Neste caso é necessário consultar um especialista de materiais perigosos ao preparar a peça a ser trabalhada.

Só enviar baterias se a carcaça não estiver danificada. Colar contactos abertos e embalar a bateria de modo que não possa se movimentar dentro da embalagem. Por favor observe também eventuais diretivas nacionais suplementares.

Eliminação

As ferramentas elétricas, as baterias, os acessórios e as embalagens devem ser enviados a uma reciclagem ecológica de

matéria prima.

Não deitar ferramentas elétricas e baterias/pilhas no lixo doméstico!

Apenas para países da UE:

Conforme a Diretiva Europeia 2012/19/UE e segundo a Diretiva Europeia 2006/66/CE é necessário recolher separadamente as ferramentas elétricas que já não são mais usadas e as baterias/pilhas defeituosas ou gastas e encaminhá-las para uma reciclagem ecológica.

Baterias/pilhas:

Lítio:

Observar as indicações no capítulo Transporte (ver "Transporte", Página 80).

Italiano
