Produkttyp	Kap- och gersåg sladdlös
Märke och modell	Bosch GCM 18V-216 Professional
Referens	3 601 M41 0.. / 3 601 M41 0B0
Sågbladets dimensioner	Diameter 216 mm, hål 30 mm (eller 25,4 mm), tjocklek 1,2-1,8 mm
Tomgångsvarvtal	4 600 varv/min
Vikt	15,1-16,1 kg (beroende på batteri)
Strömförsörjning	Litium-jonbatteri 18 V (typ GBA 18V... eller ProCORE18V...)
Maximala kapaciteter (0°/0°)	70 x 270 mm (höjd x bredd)
Geringsvinkelområde (horisontellt)	-47° till +47°
Klyvvinkelområde (vertikalt)	0° till 45°
Inbyggd laser	Klass 1M, 650 nm, < 0,39 mW
Ljudnivå (ljudtryck)	95 dB(A); ljudeffekt 104 dB(A)
Huvudfunktioner	Rakkap, längdsågning, tvärsågning, gersågning, fasade snitt; kapning med/utan radialrörelse; falsning
Säkerhetsanordningar	Pendlande skyddskåpa, spindellås, transportsäkring, startspärr
Medföljande tillbehör	Dammsugarpåse, transporthandtag, SDS-spindel, skruvtving, insexnyckel
Underhåll och rengöring	Rengör ventilationsöppningar, glidrulle; byt ut slitna spåntavledare; kontroll av grundinställningar hos auktoriserad service
Reservdelar och reparerbarhet	Reservdelar tillgängliga via Bosch; reparation möjlig inom 5 dagar via SAV DIRECT
Garanti och service	Bosch kundservice: tel. [phone] (Frankrike), [e-mail]
Driftstemperaturer	-20 till +50 °C (last: 0 till +45 °C)
Rekommenderade laddare	AL 18.., AL 36.., GAL 18V-..., GAL 18.., GAX 18V-30, GAL 3680

Vanliga frågor - GCM 18V-216 Professional BOSCH

Vad är den maximala kapaciteten för GCM 18V-216?

Vid rakt snitt (0° geringsvinkel och 0° klyvvinkel) är maxhöjden 70 mm och maxbredden 270 mm. Med 45° geringsvinkel minskar bredden till 190 mm.

Hur byter man sågbladet?

Ta bort batteriet. Använd insexnyckeln för att lossa den sexkantsskruven (vänstergänga) eller SDS-spindeln. Håll spindellåset intryckt. Ta bort skruven, flänsen och sedan bladet. Montera det nya bladet i rotationens riktning, sätt tillbaka flänsen och dra åt. Använd skyddshandskar.

Vilket batteri kan jag använda med denna såg?

Använd endast original Bosch litiumjonbatterier på 18 V, modeller GBA 18V... eller ProCORE18V.... Kompatibla laddare är AL 18.., AL 36.., GAL 18V-..., etc.

Hur ställer man in geringsvinkel och klyvvinkel?

För geringsvinkeln: lossa låsknappen (19), vrid bordet och klicka i önskad vinkel. För klyvvinkeln: lossa spännhävarmen (31), vrid verktygsarmen och dra åt igen. Förinställda hack underlättar vanliga inställningar (0°, 15°, 22,5°, 45°).

Hur aktiverar man styrlasern?

Tryck lätt på strömbrytaren (8) utan att trycka in startspärren (7). En laserstråle visar skärlinjen. För att justera den, använd justeringsskruven (54).

Vilka är de viktigaste säkerhetsanvisningarna?

Läs alla varningar. Använd skyddsglasögon, hörselskydd, dammskyddsmask. Håll aldrig händerna i skärområdet. Använd skruvtvingar. Se till att arbetsstycket är ordentligt fastsatt. Koppla bort batteriet före justeringar.

Hur monterar man sågen på ett stativ?

Fäst sågen på en plan och stabil yta med hjälp av hålen (16) och lämpliga skruvar. Du kan också använda ett Bosch GTA arbetsbord. För flexibel installation fäll ut tippskyddet (21).

Vad gör man om bladet fastnar?

Stäng av sågen, vänta tills bladet stannat helt, ta sedan bort batteriet. Frikänn det fastnade arbetsstycket. Kontrollera att bladet inte är skadat.

Hur underhåller man sågen?

Rengör regelbundet ventilationsöppningarna, glidrullen och skyddskåpan. Byt ut slitna spåntavledare. För grundinställningar, kontakta en auktoriserad Bosch-service.

Hur transporterar man sågen säkert?

Sätt sågen i transportläge: lås bordet, dra verktygsarmen helt framåt, dra åt klämskruven, sänk sedan armen och aktivera transportsäkringen (36). Bär sågen i transporthandtaget (4). Ta bort batteriet.

BRUKSANVISNING GCM 18V-216 Professional BOSCH

Allmänna säkerhetsanvisningar för elverktyg

WARNING

Läs alla säkerhetsvarningar, instruktioner och specifikationer

som tillhandahålls med detta elverktyg. Fel som uppstår till följd av att instruktionerna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Förvara alla varningar och anvisningar för framtida bruk.

Begreppet Elverktyg hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).

Arbetsplatssäkerhet

Håll ditt arbetsområde rent och väl upplyst. Ostädade och mörka areor ökar olycksrisken.
Använd inte elverktyget i explosionsfarliga omgivningar när det t.ex. finns brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna.
Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avständ. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.

Elektrisk säkerhet

▶ Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte

adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt.

▶ Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad.
Skydda elverktyg mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt.
Missbruka inte nätsladden. Använd inte nätsladden för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Skadade eller tilltrasslade ledningar ökar risken för elstöt.
När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elstöt.
Använd ett felströmsskydd om det inte är möjligt att undvika att elverktyget används i fuktig miljö. Felströmsskyddet minskar risken för elstöt.

Personsäkerhet

• Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte ett elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador.
  Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Användning av personlig skyddsutrustning, som t. ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd, som är anpassade för användningsområdet, reducerar risken för kroppsskada.
  Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå.
  ▶ Ta bort alla inställningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada.
  ▶ Undvik onormala kroppsställningar. Se till att du alltid står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer.
  Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll håret och kläderna borta från rörliga delar. Löst hängande kläder, långt här och smycken kan dras in av roterande delar.
  När elverktyg används med dammsugnings- och -upsamlingsutrustning, se till att dessa är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar.
  Låt inte vanan att ofta använda verktygen göra att du blir slarvig och ignorerar verktygets säkerhetsprinciper. En vårdslös åtgärd kan leda till allvarlig personskada inom bråkdelen av en sekund.

Korrekt användning och hantering av elverktyg

▶ Överbelasta inte elverktyget. Använd rätt elverktyg för det jobb du tänker göra. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde.
▶ Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras.
Dra stickproppen ur vägguttaget och/eller ta bort batteriet, om det kan tas ut ur elverktyget, innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgård förhindrar oavsiktlig inkoppling av elverktyget.
Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer.
▶ Underhåll elverktyg och tillbehör omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats och kontrollera orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg.
Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra.
Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå.
Håll handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor ger ingen säker hantering och kontroll över verktyget i oväntade situationer.

Omsorgsfull hantering och användning av sladdlösa elverktyg

Ladda batterierna endast i de laddare som tillverkaren rekommenderat. Om en laddare som är avsedd för en viss typ av batterier används för andra batterityper finns risk för brand.
Använd endast batterier som är avsedda för aktuellt elverktyg. Används andra batterier finns risk för kroppsskada och brand.
Håll gem, mynt, nycklar, spikar, skruvar och andra små metallföremål på avständ från reservbatterier för att undvika en bygling av kontakterna. En kortslutning av batteriets kontakter kan leda till brännskador eller brand.
▶ Om batteriet används på fel sätt finns risk för att vätska rinner ur batteriet. Undvik kontakt med vätskan. Vid oavsiktilig kontakt spola med vatten. Om vätska kommer i kontakt med ögonen uppsök

dessutom läkare. Batterivätskan kan medföra hudirritation och brännskada.

Använd inte batteriet eller verktyg som är skadade eller modifierade. Skadade eller modifierade batterier kan bete sig oväntat vilket leder till brand, explosion eller risk för personskador.
Exponera inte ett batteri eller verktyg för brand eller för hög temperatur. Exponering för brand eller temperaturer över 130 °C kan leda till explosion.
Följ alla laddningsinstruktioner och ladda inte batteriet eller verktyget utanför det temperaturomfång som specificeras i instruktionerna. En olämplig laddning eller en laddning vid en temperatur som ligger utanför det specificerade området kan skada batteriet och öka brandrisken.

Service

Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls.
- Utför aldrig service på skadade batterier. Service på batterier får endast utföras av tillverkaren eller auktoriserade tjänsteleverantörer.

Säkerhetsvarningar för geringsågar

Geringsågar är avsedda för att såga trä eller träliknande produkter. De kan inte användas med slipande kaphjul för att kapa järnhaltiga ämnen såsom stänger, stag, bultar, tappar, etc. Slipdamm leder till att rörliga delar, såsom det nedre skyddet, fastnar. Gnistor vid genomgångsslipning brännskadar det nedre skyddet, sågspårinsatsen och andra plastdelar.
Använd om möjligt klämmor för att hålla fast arbetsstycket. Om du håller i arbetsstycket med handen skall handen alltid vara minst 100 mm från endera sidan av sågbladet. Såga inte bitar som är så små att de inte på ett säkert sätt kan hållas fast med en klämma eller med handen. Om din hand är för nära sågbladet finns det en ökad risk för att du skall skadas vid kontakt med sågbladet.
Arbetsstycket skall sitta fastklämt eller så skall det hållas mot både staketet och bordet. Mata inte in arbetsstycket mot bladet och frihandssåga inte på något sätt. Arbetsstycken som inte är fästa ordentligt eller som rör sig kan slungas iväg i hög hastighet och förorsaka personskador.
Skjut sågen genom arbetsstycket. Dra inte sågen genom arbetsstycket. För att såga lyfter du såghuvudet och drar det över arbetsstycket utan att såga, starta motorn, tryck ner såghuvudet och skjut sågen genom arbetsstycket. Om du sägar genom att dra kommer sågbladet att klättra upp på toppen av arbetsstycket och sedan kastas bladenheten våldsamt mot dig.
För aldrig handen över den avsedda såglinjen, vare sig framför eller bakom sågbladet. Att stötta arbetsstycket med korsade händer, dvs. hålla arbetsstycket till höger

om sågbladet med din vänstra hand eller vice versa är mycket farligt.

Håll inte handen bakom staketet närmare än 100 mm från endera sida av sågbladet för att ta bort träflisor eller av någon annan orsak med bladet roterar. Hur nära det roterande sågbladet är din hand kan vara svårt att se och du kan får svåra skador.

Inspektera arbetsstycket innan du sågar. Om arbetsstycket är böjt eller vridet skall det klämmas fast med den yttre böjda ytan mot staketet. Kontrollera alltid att det inte finns något mellanrum mellan arbetsstycket, staketet och bordet utmed såglinjen. Böjda slagna arbetsstycken kan vrida eller vända sig och leda till att det roterande sågbladet fastnar medan du sågar. Det får inte finnas några spikar eller främmande objekt i arbetsstycket.

Använd inte sågen innan bordet är rent från verktyg, träbitar etc., utom arbetsstycket. Skräp eller lösa träbitar eller andra objekt, som kommer i kontakt med det rörliga bladet kan slungas iväg med hög hastighet.

Kapa endast ett arbetsstycke åt gången. Flera staplade arbetsstycken kan inte klämmas fast eller förankras ordentligt och kan fastna i bladet eller vända sig under sågningen.

- Kontrollera att geringsågen är monterad eller placerad på en vågrät och stabil arbetsyta innan den används. En jämn och stabil yta minskar risken för att geringsågen skall bli ostadig.

Planera ditt arbete. Varje gång du ändrar vinkel- eller geringvinkelinställningarna kontrollerar du att staketet är rätt inställt för att ge stöd åt arbetsstycket och att det inte påverkar bladet eller skyddssystemet. Utan att sätta på verktyget och utan att ha något arbetsstycke på bordet för du sågbladet genom en hel simulerad sågning för att säkerställa att det inte finns några eller risk för att såga i staketet.

Om arbetsstycket är bredare eller längre än bordsytan skall det finnas lämpligt stöd i form av t.ex. bordsförlängning, sågbock etc. Arbetsstycken som är längre eller bredare än geringsågbordet kan välta om de inte stöttas på lämpligt sätt. Om den avsågade delen eller arbetsstycket tippar kan det nedre skyddet lyftas eller slungas iväg av sågbladet.

Använd inte en medhjälpare som ersättning för en bordsförlängning eller som ett ytterligare stöd. Ett ostadigt stöd för arbetsstycket kan förorsaka att bladet fastnar eller vänder sig under sågningen och sedan dra dig och medhjälparen mot det roterande bladet.

Den avsågade delen får inte på något sätt tryckas eller klämmas mot det roterande sågbladet. Om den avsågade delen hämmas på något sätt, t.ex. genom att använda längdstopper kan den kilas fast mot bladet och slungas iväg våldsamt.

Använd alltid en klämma eller annan fixering, som utformats för att på ett korrekt sätt stötta runda material, som t.ex. käppar eller rör. Käppar har en tendens att rulla medan de sågas, vilket leder till att

bladet biter och sedan dras arbetsstycket in i bladet tillsammans med din hand.

- Bladet skall ha uppnätt full arbetshastighet innan du börjar såga. Det minskar risken för att arbetsstycket skall slungas iväg.

- Om arbetsstycket eller bladet fastnar skall geringsågen stängas av. Vänta tills alla rörliga delar har stannat och dra ut stickkontakten ur vägguttaget eller ta bort batteripaketet. Ta sedan bort det fastnade materialet. Om du fortsätter såga med ett arbetsstycke som fastnat kan leda till att du förlorar kontrollen över geringsågen eller skadar den.

▶ Efter att ha avslutat sågningen stänger du av sågen, håller ner såghuvudet och väntar på att bladet har stannat innan den avsågade biten tas bort. Det är farligt att läta händerna komma i närheten av det roterande bladet.

Håll i handtaget hårt om du skall göra en sågning som inte klyver materialet helt eller om du stänger av sågen innan såghuvudet är helt nere i den nedersta positionen. Om sågningen avbryts kan såghuvudet tryckas ner vilket leder till en risk för personskador.

Håll arbetsplatsen ren. Materialblandningar är speciellt farliga. Lättmetallstoft kan brinna eller explodera.

Använd inte oskarpa, sprickiga, deformerade eller skadade sågklingor. Sågklingor med oskarpa eller fel inriktade tänder medför till följd av ett för smalt sågspår ökad friktion, inklämning av sågklingan och bakslag.

Använd inte sågklingor i höglegerat snabbstål (HSSstål). Dessa sågklingor kan lätt brytas sönder.

Använd alltid sågblad med korrekt storlek och form på hålmarkeringen (diamant eller rund). Blad som inte passar tillsammans med verktyget roterar ocentrerat och gör att du tappar kontroll över verktyget.

Avlägsna inte snittrester, träspån e.dyl. från sågsnittsområdet när elverktyget är igång. För först verktygsarmen till viloläget och koppla sedan från elverktyget.

Rör inte sågklingan efter arbetet innan den svalnat. Sågklingan blir mycket het under arbetet.

Håll varselskyltarna på elverktyget tydligt läsbara.

- Vid skador och felaktig användning av batteriet kan ångor träda ut. Batteriet kan börja brinna eller explodera. Tillför friskluft och kontakta läkare vid besvär. Ångorna kan leda till irritation i andningsvägarna.

- Öppna inte batteriet. Detta kan leda till kortslutning.

▶ Batteriet kan skadas av vassa föremål som t.ex. spikar eller skruvmejslar eller på grund av yttre påverkan. En intern kortslutning kan uppstå och rök, explosion eller överhettning kan förekomma hos batteriet.

Använd endast batteriet i produkter från tillverkaren. Detta skyddar batteriet mot farlig överbelastning.

Skydda batteriet mot hög värme som t. ex. längre solbestrålning, eld, smuts, vatten och fukt. Explosions- och kortslutningsrisk.

▶ Elverktyget levereras med en varningsskylt (se tabellen "Symboler och deras betydelse").

Rikta inte laserstrålen mot människor eller djur och rikta inte heller själv blicken mot den direkta eller reflekterade laserstrålen. Därigenom kan du blända personer, orsaka

olyckor eller skada ögat.

Rikta inte in laserstrålen på personer som ser genom en kikare eller liknande. Dina ögon kan skadas.
- Om laserstrålen träffar ögat, blunda och vrid bort huvudet från strålen.
Byt inte ut monterad laser mot en laser av annan typ. En laser som inte passar till detta elverktyg kan innebära fara för personer.
Gör inga ändringar på laseranordningen.
Använd inte laserglasögonen som skyddsglasögon. Laserglasögonen används för att kunna se laserstrålen bättre. Den skyddar dock inte mot laserstrålningen.
Använd inte laserglasögonen som solglasögon eller i trafiken. Laserglasögonen ger inget fullständigt UVskydd och försämrar färgseendet.
Använd inga optiskt samlande instrument såsom kikare osv. för att betrakta strålningskällan. Dina ögon kan skadas.
- Var försiktig. Om andra än de här angivna hanteringseller justeringsanordningarna eller metoder används kan det leda till farliga strålningsexponeringar.

Symboler

Beakta symbolerna nedan som kan vara viktiga för elverktygets användning. Lägg på minne symbolerna och deras betydelse. Korrekt tolkning av symbolerna hjälper till att bättre och säkrare använda elverktyget.

Symboler och deras betydelse

Laserstrålning Titta inte direkt in i lasern med teleoptik Laser klass 1M

Håll händerna på betryggande avständ från sågområdet när elverktyget är påkopplat. Kontakt med sågklingan medför risk för personskada.

Bär dammskyddsmask.

Symboler och deras betydelse

Bär skyddsglasögon.

Bär hörselskydd. Risk finns för att buller leder till hörselskada.

Riskområde! Håll händerna, fingrarna och armarna på betryggande avständ från detta område.

Vid sågning av vertikala geringsvinklar skall den justerbara anslagsskenan dras utåt.

3 601 M41 000,

3 601 M41 040:

Beakta sågklingans dimensioner.

Centrumhålet skall passa på verktygsspindeln och vara utan spel. Om en användning av reduceringsstycken är nödvändig är det viktigt att se till att reduceringsdelens mått passar till stambladstjockleken, till sågklingans håldiameter och till verktygsspindelns diameter. Använd om möjligt de reduceringsstycken som medföljer sågklingan. Sågklingans diameter ska motsvara uppgiften på symbolen.

3 601 M41 0B0:

Visar vridriktningen för SDS-bulten för åtdragning av sågklingan (motsols) och för att lossa sågklingan (medsols).

Produkt- och prestandabeskrivning

Läs igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsinstruktionerna och anvisningarna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Beakta bilden i den främre delen av bruksanvisningen.

Ändamålsenlig användning

Elverktyget är avsett för stationär längs- och tvärsågning i rak snittvinkel i hårt och mjukt trä samt i spånskivor och fiberplattor. Horisontella geringsvinklar på -47^ till +47^ samt vertikala geringsvinklar på 0^ till +45^ är möjligt. Med lämpliga sågklingor kan även aluminiumprofiler och plast sågas.

Illustrerade komponenter

Numreringen av komponenterna hänvisar till illustration av elverktyget på grafiksida.

(1) Draganordning
(2) Dammpåse ^A)
(3) Spånutkast
(4) Transporthandtag
(5) Djupanslagets justerskruv
(6) Laserskydd
(8) På-/av-strömbrytare
(9) Handtag
(10) Skyddskåpa
(11) Pendlande klingskydd
(12) Glidrulle
(13) Anslagsskena
(14) Sågbordsförlängning
(15) Sågbordsförlängningens klämskruv
(16) Monteringshål
(17) Sågbord
(18) Insatsplatta
(21) Tippskydd
(24) Skala för geringsvinkel (horisontal)
(25) Justerbar anslagsskena
(26) Skruvtving
(27) Spånavvisare

(7) Inkopplingsspärr för på-/av-strömbrytaren

(19) Spärrknapp för valfri geringsvinkel (horisontal)

(20) Spak för förinställning av geringsvinkel (horisontal)

(22) Vinkelvisare för geringsvinkel (horisontell)

(23) Jack för standardgeringsvinklar (horisontellt)

(28) Anslag standardmässig geringsvinkel 45° (vertikal)

(29) Anslagsskruv för 45°-geringsvinkel (vertikal)
(30) Djupanslag
(31) Spännspak för valfri geringsvinkel (vertikal)
(32) Draganordningens arreteringsskruv
(33) Spindellåsning

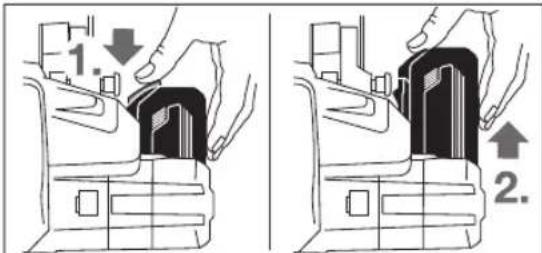

(34) Batteri
(35) Batteriets upplåsningsknapp
(36) Transportsäkring
(37) Skala för geringsvinkel (vertikal)
(38) Indikation för geringsvinkel (vertikal)
(39) Anslagsskruv för 0°-geringsvinkel (vertikal)
(40) Anslag för standardmässig geringsvinkel 0° (vertikal)
(41) Insexnyckel (5 mm)
(42) Indikering batteristatus
(43) Knapp för batteristatus
(44) Insexskruv för sågklingans infästning
(45) Spännfläns
(46) Sågklinga
(47) Inre spännfläns
(48) SDS-bult
(49) Den inställningsbara anslagsskenans arreteringsskruv
(50) Gängstång
(51) Hål för skruvtving
(52) Utgångsöppning laserstrålning
(53) Skruvar för inmatningsplatta
(54) Inställningsskruv för laserpositionering (parallellitet)
(55) Skruv för vinkelvisare (vertikal)
(56) Skruv för vinkelindikator (horisontal)
A) I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns.

Tekniska data

Panelsåg GCM 18V-216 GCM 18V-216
Artikelnummer		3 601 M41 0.. 3 601 M41 0B0
Tomgångsvarvtal min	-1	4600 4600
Lasertyp nm 650 650
	mW < 0,39 < 0,39
Laserklass 1M 1M
Divergens laserlinje mrad (helvinkel) 1,0 1,0
Vikt enligt EPTA-Procedure 01:2014 kg 15,1–16,1		^A)	15,1–16,1 ^A)
Tillåten omgivningstemperatur
– Vid laddning °C	0 till +45	0 till +45
– Vid drift ^B) och vid lagring	°C	-20 till +50	-20 till +50

124|Svensk

Panelsåg GCM 18V-216 GCM 18V-216
Rekommenderade batterier ProCORE18V...	GBA 18V...	ProCORE18V...
	GBA 18V... W	GBA 18V...
Rekommenderade laddare AL 18..	AL 36..	AL 18..
	GAL 18V-...	AL 36..
	GAL 18..	GAL 18V-...
	GAX 18V-30	GAL 18..
	GAL 3680	GAX 18V-30
rekommenderade laddare för induktiva batterier	GAL 18.. W	GAL 18.. W

Mått för lämpliga sågklingor

Sågklingans diameter mm 216 216

Klingans stomtjocklek mm 1,2 till 1,8 1,2 till 1,8

Centrumhålets diameter mm 30 25,4

A) Beroende på använt batteri

B) Begränsad effekt vid temperaturer <0 °C

Tillåtna mått på arbetsstycket (se „Tillåtna mått på arbetsstycket“, Sidan 128)

Bullerinformation

Bullervärden framtagna enligt EN 62841-3-9.

Elverktygets A-vägda ljudnivå uppnår i typiska fall:

Ljudtrycksnivå 95 dB(A); ljudeffektnivå 104 dB(A).

Osäkerhet K = 3 dB.

Bär hörselskydd!

Mätningen av den bullernivå som anges i denna anvisning har utförts enligt en mätmetod som är standardiserad och kan användas vid jämförelse av olika elverktyg. Mätmetoden är även lämplig för preliminär bedömning av bullernivån.

Den angivna bullernivån representerar den huvudsakliga användningen av elverktyget. Om däremot elverktyget används för andra ändamål, med andra insatsverktyg eller inte underhållits ordentligt kan bullernivån avvika. Härvid kan bullernivån under arbetsperioden öka betydligt.

För en exakt bedömning av bullernivån bör även de tider beaktas när elverktyget är frånkopplat eller är igång, men inte används. Detta reducerar bullerbelastningen för den totala arbetsperioden betydligt.

Montage

Ta bort batteriet ur elverktyget innan åtgärder utförs på elverktyget (t.ex. underhåll, verktygsbyte) samt före transport och lagring. Om strömställaren Till/Från oavsiktligt påverkas finns risk för personskada.

Leveransen omfattar

Beträffande detta beakta beskrivningen av leveransomfattningen i början på driftsanvisningen.

Kontrollera innan elverktyget startas för första gången att alla nedan angivna delar levererats:

- Panelsåg med monterad sågklinga

- Dammpäse (2)

- Transporthandtag (4), 2 skruvar för montering

- SDS-bult (48)

- Skruvtving (26)

- Insexnyckel (41)

Anmärkning: Kontrollera elverktyget avseende skador. För fortsatt användning av elverktyget måste skyddsanordningarna eller lätt skadade delar noggrant undersökas så att de är felfria och att deras funktion är ändamålsenlig. Kontrollera att de rörliga delarna fungerar felfritt, inte kärvar och att de är oskadade. Alla komponenter ska vara korrekt monterade och uppfylla alla villkor för att kunna garantera en felfri drift.

Skadade skyddsanordningar och delar ska repareras eller bytas ut hos en auktoriserad fackverkstad.

Batteriets laddning

Använd endast de laddare som anges i tekniska data.

Endast denna typ av laddare är anpassad till det litiumjonbatteri som används i elverktyget.

Anmärkning: Batteriet levereras delvis laddat. För full effekt ska batteriet före första användningen laddas upp i laddaren.

Litiumjonbatteriet kan när som helst laddas upp eftersom detta inte påverkar livslängden. Batteriet skadas inte om laddning avbryts.

Lithiumjonbatteriet är skyddat mot djupurladdning genom "Electronic Cell Protection (ECP)". Vid urladdat batteri kopplar skyddskopplingen från elverktyget: Insatsverktyget roterar inte längre.

▶ Undvik att trycka på strömställaren Till/Från efter en automatisk frånkoppling av elverktyget. Batteriet kan skadas.

Ta ut batteriet (se bild A)

Batteriet (34) är försett med två låssteg som hindrar det från att falla ut om dess upplåsningsknapp (35) faller ut. När batteriet är insatt i elverktyget hålls den med en fjäder i rätt läge.

Ta bort batteriet (34) genom att trycka på upplåsningsknappen (35) och dra sedan batteriet framåt ur elverktyget. Bruka inte våld.

Av säkerhetsskäl kan man endast kontrollera batteristatus när elverktyget är stilla.

Batterityp GBA 18V...

De tre gröna LED-lamporna på batteristatusindikeringen (42) visar batteriets (34) laddstatus. Tryck på knappen (43) för att visa laddstatus. Detta kan även göras när batteriet har tagits ur.

LED Kapacitet

Fast ljus 3 x grön 60 till 100 %

Fast ljus 2 x grön 30 till 60 %

Fast ljus 1 x grön 5 till 30 %

Blinkande lampor 3 x grön 0 till 5 %

Om ingen lysdiod tänds när knappen (43) trycks in är batteriet defekt och måste bytas ut.

Batterityp ProCORE 18V...

De fem gröna LED-lamporna på indikeringen för batteristatus (42) visar batteriets laddningsnivå (34). Tryck på knappen (43) för att visa laddstatus. Detta kan även göras när batteriet har tagits ur.

LED Kapacitet

Fast ljus 5 x grön 80 till 100 %

Fast ljus 4 x grön 60 till 80 %

Fast ljus 3 x grön 40 till 60 %

Fast ljus 2 x grön 20 till 40 %

Fast ljus 1 x grön 5 till 20 %

Blinkande lampor 1 x grön 0 till 5 %

Om ingen lysdiod tänds när knappen (43) trycks in är batteriet defekt och måste bytas ut.

Montera transporthandtaget (se bild C)

- Skruva fast transporthandtaget (4) med medföljande skruvar i avsedda gångor.

Stationärt eller flexibelt montage

För att en säker hantering ska kunna garanteras bör elverktyget monteras på ett plant och stabilt arbetsbord (arbetsbänk).

Montering på en arbetsyta (se bild D1)

- Spänn fast elverktyget på arbetsbordet med hjälp av lämpliga skruvar. Använd för detta ändamål borrhålen (16).

Montering på ett Bosch-arbetsbord

GTA-arbetsborden från Bosch håller med i höjdled justerbara stödben elverktyget stadigt på alla underlag. Arbetsstyckets stöd på arbetsbordet stöttar upp långa arbetsstycken.

Läs noga varningsinstruktionerna och anvisningarna för arbetsbordet. Fel som uppstår till följd av att varningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.
Sätt ihop arbetsbordet korrekt innan elverktyget monteras. En korrekt montering är viktig för att stödet inte ska braka ihop under arbetet.
- Montera elverktyget på arbetsbordet i transportläge.

Flexibel uppställning (rekommenderas ej) (se bild D2)

Om det i undantagsfall inte skulle vara möjligt att montera elverktyget på en jämn och stabil arbetsyta kan du provisoriskt ställa upp det med ett tippskydd.

▶ Utan tippskyddet står inte elverktyget säkert och kan välta, särskilt vid sågning av maximala horisontella och/eller vertikala geringsvinklar.
- Vrid in eller ut tippskyddet (21) så långt tills elverktyget står rakt på arbetsytan.

Damm-/spånutsugning

Dammet från material som t. ex. blyhaltig målning, vissa träslag, mineraler och metall kan vara hälsovådligt. Beröring eller inandning av dammet kan orsaka allergiska reaktioner och/eller andningsbesvär hos användaren eller personer som uppehåller sig i närheten.

Vissa damm från ek eller bok anses vara cancerogena, speciellt då i förbindelse med tillsatsämnen för träbehandling (kromat, träkonserveringsmedel). Endast yrkesmän får bearbeta asbesthaltigt material.

• Använd om möjligt en för materialet lämplig dammutsugning.
• Se till att arbetsplatsen är väl ventilerad.
• Vi rekommenderar ett andningsskydd i filterklass P2.

Beakta de föreskrifter som i aktuellt land gäller för bearbetat material.

▶ Undvik dammanhopning på arbetsplatsen. Damm kan lätt självantändas.

126 | Svensk

Damm-/spånutsugningen kan blockeras av damm, spån eller fragment av arbetsstycket.

• Stäng av elverktyget och ta ut batteriet.
• Vänta tills sågklingan har stannat helt.
• Ta reda på orsaken till blockeringen och åtgärda problemet.

Eget utsug (se bild E)

För bekväm uppsamling av spån använd medföljande dammpåse (2).

• Kontrollera och rensa dammpåsen efter varje användning.
  För att undvika brandrisk skall dammpåsen tas bort vid sågning i aluminium.
• Sätt dammpåsen (2) på spånutkastet (3).

Dammpåsen får aldrig beröra rörliga delar på elverktyget under sågning.

Töm dammpåsen i god tid.

Extern utsugning

För att suga bort stoft kan du också ansluta en dammsugarslang (∅ 35 mm) till spånutmatningen (3).

- Sätt fast dammsugarslangen i spånutkastet (3).

Sugen måste vara lämplig för det material som ska bearbetas.

Använd en specialsug för att suga hälsovådligt och cancerframkallande eller torrt damm.

Byte av sågklinga

Ta bort batteriet ur elverktyget innan åtgärder utförs på elverktyget (t.ex. underhåll, verktygsbyte) samt före transport och lagring. Om strömställaren Till/Från oavsiktligt påverkas finns risk för personskada.
Använd skyddshandskar vid montering av sågklingan. Risk för personskador vid beröring av sågbladet.

Använd endast sågklingor vilkas högsta tillåtna hastighet är högre än elverktygets tomgångsvarvtal.

Använd endast sågklingor som motsvarar de i instruktionsboken angivna specifikationerna, som testats enligt EN 847-1 och försetts med godkännandemärke.

Använd endast de sågklingor som elverktygets tillverkare rekommenderar och sådana som är lämpliga för de material som ska bearbetas. Det förhindrar en överhettning av sågtänderna vid sågningen.

Montering med insexskruv (se bilder F1-F4)

Borttagning av sågklinga:

• Ställ elverktyget i arbetsläge.
• Vrid insexskruven (44) med insexnyckeln (5 mm) och tryck samtidigt spindellåsningen (33)tills den snäpper fast.
• Håll spindellåsknappen (33) nedtryckt och skruva medurs bort skruven (44) (vänstergängad!).
• Ta bort spännflänsen (45).

• Sväng pendelskyddet (11) bakåt ända till anslag.

• Håll pendelskyddskåpan i denna position och ta ut sågbladet (46).

• För pendelskyddskåpan långsamt nedåt igen.
  Montering av sågklinga:
  Om så behövs, rengör alla tillhörande delar före återmontering.
• Sväng pendelskyddet (11) bakåt. Håll pendlande klingskyddet i detta läge.

• Sätt den nya sågklingan på den inre spännflänsen (47).

• Kontrollera vid montering att tändernas skärriktning (i pilens riktning på sågklingan) överensstämmer med pilens riktning på klingskyddet!

• För pendelskyddskåpan långsamt nedåt igen.
  – Sätt på spännflänsen (45) och insexskruven (44). Tryck spindelarreteringen (33)tills den snäpper fast och dra åt skruven motsols.

Montering med SDS-bult (se bild G)

Borttagning av sågklinga:

• Ställ elverktyget i arbetsläge.
• Håll spindelarreteringen (33) intryckt och skruva av SDS-bulten (48) medurs (vänstergängning!).

- Ta bort spännflänsen (45).

- Sväng pendelskyddet (11) bakåt ända till anslag.

- Håll pendelskyddskåpan i denna position och ta ut sågbladet (46).

- För pendelskyddskåpan långsamt nedåt igen.

Montering av sågklinga:

Om så behövs, rengör alla tillhörande delar före återmontering.

• Sväng pendelskyddet (11) bakåt. Håll pendlande klingskyddet i detta läge.
• Sätt den nya sågklingan på den inre spännflänsen (47).
• Kontrollera vid montering att tändernas skärriktning (i pilens riktning på sågklingan) överensstämmer med pilens riktning på klingskyddet!
• För pendelskyddskåpan långsamt nedåt igen.
• Sätt på spännflänsen (45) och SDS-bulten (48). Tryck på spindelarreteringen (33) tills denna hakar fast och dra åt SDS-bulten moturs.

Drift

Ta bort batteriet ur elverktyget innan åtgärder utförs på elverktyget (t.ex. underhåll, verktygsbyte) samt före transport och lagring. Om strömställaren Till/Från oavsiktligt påverkas finns risk för personskada.

Transportsäkring (se bild H)

Transportsäkringen (36) underlättar hanteringen av elverktyget vid transport till olika användningsplatser.

Upplåsning av spärren (arbetsläge)

– Tryck verktygsarmen i handtaget (9) lätt nedåt för att avlasta transportsäkringen (36).
- Dra helt ut transportsäkringen (36).

- För verktygsarmen långsamt uppåt.

Så här säkras elverktyget (transportläge)

• Lossa fästskruven (32), om dragordningen (1) fastnat. Dra verktygsarmen helt framåt och dra åt fästskruven igen för att läsa draganordningen.
• Skruva justeringsskruven (5) helt uppåt.
• För att arretera sågbordet (17) drar du åt arreteringsknoppen (19).
• Sväng verktygsarmen i handtaget (9) neråt tills transportsäkringen (36) kan tryckas in helt. Verktygsarmen är nu arreterad för transport.

Förberedande arbeten

Förlänga sågbordet (se bild I)

Fria ändan på långa arbetsstycken måste alltid pallas upp eller stödas.

Sågbordet kan förstoras åt vänster eller höger med sågbordsförlängningarna (14).

• Lossa klämskruven (15).
• Dra ut sågbordsförlängningen (14) till önskad längd.
• För att fixera sågbordsförlängningen drar du åt klämskruven (15) igen.

Förskjuta anslagsskenan (se bild J)

Vid sågning av vertikala geringsvinklar måste den justerbara anslagsskenan (25) förskjutas.

• Lossa arreteringsskruven (49).
• Dra den justerbara anslagsskenan (25) helt och hållet utåt.
• Dra åter fast lässkruven (49).

Efter sågning av den vertikala geringsvinkeln skjuter du den justerbara anslagsskenan (25) tillbaka igen (låsskruven (49) lossas; anslagsskenan (25) helt inåt; dra åt låsskruven igen).

Fästa arbetsstycket (se bild K)

För optimal arbetssäkerhet ska arbetsstycket alltid spännas fast.

Bearbeta inte arbetsstycken som är så små att de inte kan spännas fast.

• Tryck arbetsstycket stadigt mot anslagsskenorna (13) och (25).
• Stick in medföljande skruvtving (26) i ett härför avsett hål (51).
• Anpassa gängstången (50) till skruvtvingen till arbetsstyckets höjd.
• Dra åt gängstången (50) väl och fixera på det sättet arbetsstycket.

Ställa in horisontell och vertikal geringsvinkel

För att kunna garantera exakta snitt måste elverktygets grundinställningar kontrolleras och eventuellt justeras efter intensiv användning (se "Kontrollera och ställa in grundinställningar").

▶ Dra åt låsknappen (19)kraftigt innan sågning. I annat fall finns risk för att sågklingan snedställs i arbetsstycket.

Ställ in horisontell geringsvinkel (se bild L)

Den horisontala geringsvinkeln kan ställas in inom ett område mellan 47° (på vänster sida) och 47° (på höger sida).

• Lossa vid behov läsknappen (19).
• Dra i spaken (20) och vrid sågbordet (17) tills vinkelindikeringen (22) visar önskad horisontell geringsvinkel.
• Dra åter fast läsknappen (19).

För snabb och precis inställning av ofta använda horisontella geringsvinklar har sågbordet försetts med urtag (23):

vänster höger

0^

45^; 22,5^; 15^15^; 22,5^; 45^

• Lossa vid behov låsknappen (19).
• Dra armen (20) och vrid sågbordet (17) till önskat urtag åt vänster eller höger.
• Släpp åter armen. Spaken ska kännbart snäppa fast i spåret.
• Dra åter fast låsknappen (19).

Ställ in vertikal geringsvinkel (se bild M)

Den vertikala geringsvinkeln kan ställas in i ett intervall på 0° till 45°.

• Dra den justerbara anslagsskenan (25) helt och hållet utåt.
• Lossa spänngreppet (31).
• Vrid verktygsarmen i handtaget (9) tills vinkelindikatorn (38) visar önskad geringsvinkel.
• Håll verktygsarmen i denna ställning och dra åt spänngreppet (31) igen.

För snabb och precis inställning av standardvinkel 0° och 45° finns ändanslag på käpan.

• Dra den justerbara anslagsskenan (25) helt och hållet utåt.
• Lossa spänngreppet (31).
• Sväng verktygsarmen med handtaget (9) åt höger mot anslag (40) (0°) eller åt vänster mot anslag (28) (45°).
• Dra åt spännspaken (31) igen.

Driftstart

Insättning av batteri

Använd endast original-lithiumjonbatterier från Bosch med den spänning som anges på elverktygets typskylt. Används andra batterier finns risk för kroppsskada och brand.
- Skjut in det laddade batteriet (34) ovanifrån i elverktygets batterischakt tills det sitter korrekt.

Sätta på (se bild N)

- För att slå på elverktyget, tryck först på startspärren (7). Tryck därefter på på-/av-strömbrytaren (8) och håll den intryckt.

128 | Svensk

Anmärkning: Av säkerhetsskäl kan elverktygets strömställare på-/av-knapp (8) inte låsas, utan måste under drift hållas nedtryckt.

Stänga av

- För att stänga av, släpp på/-av-knappen (8) igen.

Arbetsanvisningar

Allmänna såganvisningar

Dra kraftigt fast läsknappen (19) och spärrspaken (31) innan sågningen påbörjas. I annat fall finns risk för att sågklingan snedställs i arbetsstycket.
Innan sågning påbörjas bör kontroll ske av att sågklingan inte berör anslagsskenan, skruvtvingarna eller andra maskindelar. Ta bort eventuella hjälpanslag eller anpassa dem.

Skydda sågklingan mot slag och stötar. Tryck inte i sidled mot sågklingan.

Bearbeta inte snedvridna arbetsstycken. Arbetsstycket måste alltid ha en rak kant som läggs an mot anslagsskenan. Fria ändan på långa och tunga arbetsstycken måste alltid pallas upp eller stödjas.

Kontrollera att pendelskyddskåpan fungerar korrekt och är lättrörlig. Vid styrning av verktygsarmen nedåt skall pendelskyddskåpan öppnas. Vid styrning av verktygsarmen uppåt måste pendelskyddet stängas över sågklingan igen. Såga endast i material som är tillåtna enligt avsedd användning.

Markera såglinje (se bild O)

En laserstråle visar sågklingans såglinje. Arbetsstycket kan nu exakt positioneras för sågning utan att pendlande klingskyddet behöver öppnas.

• Koppla till laserstrålen genom att trycka kort på på/-avströmbrytaren (8) utan att startspärren (7) trycks in.
• Rikta in markeringen på arbetsstycket utmed laserlinjens högra kant.

Anmärkning: Kontrollera innan sågningen om såglinjen visas korrekt (se „Laserns justering“, Sidan 129). Laserstrålarna kan förändra läget t. ex. till följd av vibrationer vid intensiv användning.

Operatörens position (se bild P)

Stå alltid på sidan om sågklingan och inte i linje med elverktygets sågklinga. Detta skyddar kroppen mot eventuellt bakslag.
- Håll händerna, fingrarna och armarna på betryggande avständ från roterande sågklinga.
- Lägg inte armarna i kors framför verktygsarmen.

Tillåtna mått på arbetsstycket

Största arbetsstycke:

Horisontell geringsvinkel	Vertikal geringsvinkel	Höjd x bredd [mm]
0° 0° 70 x 270
45° (höger/vänster)	0° 70 x 190

Horisontell geringsvinkel	Vertikal geringsvinkel	Höjd x bredd [mm]
0° 45° 45 x 270
45° (vänster) 45° 45 x 190
45° (höger) 45° 45 x 190

Minimala arbetsstycken (= alla arbetsstycken som kan spännas fast med medföljande snabbtving till vänster och höger om sågbladet): 100 x 40 mm (längd x bredd)

Max. sågdjup (0°/0°): 70 mm

Byta ut iläggningsplattor (se bild Q)

Inmatningsplattorna (18) kan slitas under en längre tids användning av elverktyget.

Byt ut defekta inmatningsplattor.

• Ställ elverktyget i arbetsläge.
• Skruva ur skruvarna (53) med insexnyckeln (41) och ta ut de gamla inmatningsplattorna.
• Lägg in den nya högra inmatningsplattan.
• Fäst inmatningsplattan med skruvarna (53) så längt åt höger så att sågklingan inte kan beröra inmatningsplattan över dragrörelsens hela längd.
• Upprepa arbetsstegen på motsvarande sätt för den nya vänstra inmatningsplattan.

Sågning

Dra kraftigt fast läsknappen (19) och spärrspaken (31) innan sågningen påbörjas. I annat fall finns risk för att sågklingan snedställs i arbetsstycket.

Sågning utan dragrörelse (kapning) (se bild R)

• För sågningar utan dragrörelse (små arbetsstycken), lossa fästskruven (32), om denna är åtdragen. Skjut verktygsarmen till anslag i riktning mot anslagsskenorna (13) och dra åt fästskruven (32) igen.
• Ställ in önskad horisontell och/eller vertikal geringsvinkel vid behov.
• Tryck arbetsstycket stadigt mot anslagsskenorna (13) och (25).
• Spänn fast arbetsstycket med hänsyn till dimensionerna.
• Sätt på elverktyget.
• För verktygsarmen långsamt nedåt med handtaget (9).
• Såga arbetsstycket med jämn matningshastighet.
• Stäng av elverktyget och vänta till sågklingan stannat helt.
• För verktygsarmen långsamt uppåt.

Sågning med dragrörelse

• För sågningar med draganordningen (1) (breda arbetsstycken), lossa fästskruven (32), om denna är åtdragen.
• Ställ in önskad horisontell och/eller vertikal geringsvinkel vid behov.
• Tryck arbetsstycket stadigt mot anslagsskenorna (13) och (25).
• Spänn fast arbetsstycket med hänsyn till dimensionerna.

• Dra ut glidarmen från anslagsskenan (13) så långt att sågklingan står framför arbetsstycket.

• Sätt på elverktyget.

• För verktygsarmen långsamt nedåt med handtaget (9).
• Tryck nu glidarmen i riktning mot anslagsskenan (13) och (25) och såga itu arbetsstycket med jämn matningshastighet.
• Stäng av elverktyget och vänta till sågklingan stannat helt.
• För verktygsarmen långsamt uppåt.

Ställa in djupanslag (såga spår) (se bild S)

Djupanslaget måste justeras för spårsågning.

• Sväng djupanslaget (30) utåt.
• Sväng verktygsarmen i handtaget (9) till önskad position.
• Förskjut justerskruven (5)tills skruvens ända berör djupanslaget (30).
• För verktygsarmen långsamt uppåt.

Speciella arbetsstycken

Böjda eller runda arbetsstycken måste säkras mot slirning. Vid snittlinjen får springa inte uppstå mellan arbetsstycke, anslagsskena och sågbord.

Om så behövs, ska speciella fästen tillverkas.

Kontrollera och justera grundinställningar

För att kunna garantera exakta snitt måste efter intensiv användning elverktygets grundinställningar kontrolleras och eventuellt justeras.

För detta behövs erfarenhet och lämpliga specialverktyg.

En auktoriserad Bosch-servicestation kan snabbt och tillförlitligt utföra dessa arbeten.

Ta bort batteriet ur elverktyget innan åtgärder utförs på elverktyget (t.ex. underhåll, verktygsbyte) samt före transport och lagring. Om strömställaren Till/Från oavsiktligt påverkas finns risk för personskada.

Laserns justering

Anmärkning: För testning av laserns funktion måste elverktyget vara anslutet till strömförsörjningen.

Aktivera aldrig på-/av-strömbrytaren när lasern justeras (t. ex. vid förflyttning av verktygsarmen). En oavsiktlig start av elverktyget kan leda till personskada.
- Ställ elverktyget i arbetsläge.
- Vrid sågbordet (17) fram till urtaget (23) för 0°. Spaken (20) ska kännbart snäppa fast i spåret.

Kontrollera (se bild T1)

• Rita på ett arbetsstycke upp en rät snittlinje.
• För verktygsarmen långsamt nedåt med handtaget (9).
• Rikta in arbetsstycket så att sågklingans tänder fluktar med snittlinjen.
• Håll fast arbetsstycket i detta läge och för verktygsarmen långsamt uppåt igen.
• Spänn fast arbetsstycket.
• Koppla på laserstrålen med brytaren (8) utan att trycka in startspärren (7).

Laserstrålen skall ligga an mot såglinjen utmed hela linjen på arbetsstycken, även om verktygsarmen förs nedåt.

Inställning (se bild T2)

- Vrid inställningsskruven (54) med en lämplig skruvmejsel tills laserstrålen ligger an mot såglinjen på arbetsstyckets hela längd.

En motursvridning förflyttar laserstrålen från vänster åt höger, en medursvridning förflyttar laserstrålen från höger åt vänster.

Ställ in vertikal standardgeringsvinkel 0°

• Ställ elverktyget i transportläge.
• Vrid sågbordet (17) fram till urtaget (23) för 0°. Spaken (20) ska kännbart snäppa fast i spåret.

Kontrollera (se bild U1)

- Ställ in en vinkeltolk på 90° och lägg upp den på sågbordet (17).

Benet på vinkelmallen skall ligga an mot sågklingan (46) utmed hela längden.

Inställning (se bild U2)

• Lossa spänngreppet (9).
• Lossa kontramuttrarna på anslagsskruvarna (39) med en vanlig ring- eller fast skruvnyckel (10 mm).
• Skruva ut anslagsskruven så längt tills benet på vinkelmallen är parallell med sågklingan hela vägen.
• Dra åt spännspaken (31) igen.

- Därefter drar du åt anslagsskruvens (39) läsmutter igen.

Om vinkelvisaren (38) efter utförd inställning inte ligger i linje med 0-märket på skalan (37), ta loss skruven (55) med en krysspårsmejsel och rikta in vinkelindikatorn längs 0°-märket.

Ställ in vertikal standardgeringsvinkel 45°

• Ställ elverktyget i arbetsläge.
• Vrid sågbordet (17) fram till urtaget (23) för 0°. Spaken (20) ska kännbart snäppa fast i spåret.
• Lossa spännspaken (31) och sväng verktygsarmen med handtaget (9) åt vänster till anslag (45°).

Kontrollera (se bild V1)

- Ställ in en vinkeltolk på 45° och lägg upp den på sågbordet (17).

Benet på vinkelmallen skall ligga an mot sågklingan (46) utmed hela längden.

Inställning (se bild V2)

• Lossa spänngreppet (31).
• Lossa kontramuttrarna på anslagsskruvarna (29) med en vanlig ring- eller fast skruvnyckel (10 mm).
• Skruva ut anslagsskruven så långt tills benet på vinkelmallen är parallell med sågklingan hela vägen.
• Dra åt spännspaken (31) igen.
• Därefter drar du åt anslagsskruvens (29) läsmutter igen.

Om vinkelindikatorn (38) efter utförd inställning inte ligger i linje med 45°-märket på skalan (37), kontrollera först 0°-inställning för den vertikala geringsvinkeln och vinkelindikatorerna. Upprepa sedan inställningen av 45°-geringsvinkeln.

Rikta in vinkelindikatorn (horisontell) (se bild W)

- Ställ elverktyget i arbetsläge.

130 | Svensk

- Vrid sågbordet (17) fram till urtaget (23) för 0°. Spaken (20) ska kännbart snäppa fast i spåret.

Kontrollera

Vinkelindikatorn (22) måste ligga i linje med 0°-markeringen på skalan (24).

Inställning

- Lossa skruven (56) med en krysspårmejsel och rikta in vinkelindikatorn längs 0°-markeringen.

- Dra åter fast skruven.

Transport (se bild X)

Innan elverktyget transporteras ska följande åtgärder vidtas:

- Lossa fästskruven (32) om den är åtdragen. Dra verktygsarmen helt framåt och dra åt arreteringsskruven igen.

- Ställ elverktyget i transportläge.

- Ta bort alla tillbehörsdelar som inte kan monteras stadigt på elverktyget. För transport, använd om möjligt en sluten behållare för de sågklingor som inte är i bruk.

- Bär elverktyget i transporthandtaget (4).

- Vid transport av elverktyget använd endast transportanordningarna och bär inte verktyget i skyddsutrustningen.

Underhåll och service

Underhåll och rengöring

Ta bort batteriet ur elverktyget innan åtgärder utförs på elverktyget (t.ex. underhåll, verktygsbyte) samt före transport och lagring. Om strömställaren Till/Från oavsiktligt påverkas finns risk för personskada.

Håll elverktyget och dess ventilationsöppningar rena för bra och säkert arbete.

Pendlande klingskyddet måste alltid vara fritt rörligt och stänga automatiskt. Håll därför området kring pendlande klingskyddet rent.

Avlägsna damm och spån efter varje arbetsoperation genom renblåsning med tryckluft eller med en pensel.

Rengör glidrullen (12) regelbundet.

Tillbehör

	Artikelnummer
Skruvtving 1 609 B04 224
Iläggningsplattor	1 609 B05 242
Dammpåse 1 609 B06 278
Sågklinga "Standard" för trä och plattor, paneler och lister
Sågklinga 216 x 30 mm, 24 tänder 2 608 837 721
Sågklinga 216 x 30 mm, 48 tänder 2 608 837 723
Sågklinga "Expert" för trä och plattor, paneler och lister
Sågklinga 216 x 30 mm, 24 tänder 2 608 644 518

Artikelnummer

Sågklinga 216 x 30 mm, 48 tänder 2 608 644 519

Sågklinga för trä och plattor, paneler och lister (AUSTRALIEN 3 601 M41 040)

Sågklinga 216 x 30 mm, 24 tänder 2 608 644 646

Sågklinga "Standard" för plast och icke järnhaltiga metaller

Sågklinga 216 x 30 mm, 64 tänder 2 608 837 776

Sågklinga "Expert" för plast och icke järnhaltiga metaller

Sågklinga 216 x 30 mm, 66 tänder 2 608 644 543

Kundtjänst och applikationsrådgivning

Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Explosionsritningar och informationer om reservdelar hittar du också under:

www.bosch-pt.com

Boschs applikationsrådgivnings-team hjälper dig gärna med frågor om våra produkter och tillbehören till dem.

Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga produktnumret som finns på produktens typskylt.

Svenska

De litiumjonbatterier som ingår är underkastade kraven för farligt gods. Användaren kan utan ytterligare förpliktelser transportera batterierna på allmän väg.

Vid transport genom tredje person (t.ex. flygfrakt eller spedition) ska speciella villkor för förpackning och märkning beaktas. I detta fall en expert för farligt gods konsulteras vid förberedelse av transport.

Batterier får försändas endast om höljet är oskadat. Tejpa öppna kontakter och förpacka batteriet så att det inte kan röras i förpackningen. Beakta även tillämpliga nationella föreskrifter.

Avfallshantering

Elverktyg, batterier, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.

Släng inte elverktyg och inte heller batterier i hushållsavfall!

Endast för EU-länder:

Enligt det europeiska direktivet 2012/19/EU skall obrukbara elverktyg och enligt det europeiska direktivet 2006/66/EG felaktiga eller förbrukade batterier samlas in separat och tillföras en miljöanpassad avfallshantering.

Beakta anvisningarna i avsnittet Transport (se „Transport“, Sidan 130).

Norsk

Opplading av batteriet
