GCM 18V-216 Professional - Service après-vente BOSCH - Bezpłatna instrukcja obsługi

Typ produktu	Akumulatorowa ukośnica radialna
Marka i model	Bosch GCM 18V-216 Professional
Kod produktu	3 601 M41 0.. / 3 601 M41 0B0
Wymiary tarczy tnącej	Średnica 216 mm, otwór 30 mm (lub 25,4 mm), grubość 1,2-1,8 mm
Prędkość obrotowa (bieg jałowy)	4 600 obr./min
Waga	15,1-16,1 kg (w zależności od baterii)
Zasilanie	Akumulator litowo-jonowy 18 V (typ GBA 18V... lub ProCORE18V...)
Maksymalne zdolności cięcia (0°/0°)	70 x 270 mm (wysokość x szerokość)
Zakres kąta skosu (poziomy)	-47° do +47°
Zakres kąta pochylenia (pionowy)	0° do 45°
Zintegrowany laser	Klasa 1M, 650 nm, < 0,39 mW
Poziom hałasu (ciśnienie akustyczne)	95 dB(A); moc 104 dB(A)
Główne funkcje	Cięcia proste, podłużne, poprzeczne, skośne, ukośne; piłowanie z/bez ruchu radialnego; rowkowanie
Urządzenia bezpieczeństwa	Wahadłowa osłona ochronna, blokada wrzeciona, zabezpieczenie transportowe, blokada załączania
Akcesoria w zestawie	Worek na pył, uchwyt transportowy, wrzeciono SDS, imadło, klucz imbusowy
Konserwacja i czyszczenie	Czyścić szczeliny wentylacyjne, rolkę ślizgową; wymieniać zużyte osłony wiórowe; kontrola podstawowych ustawień w autoryzowanym serwisie
Części zamienne i naprawialność	Części zamienne dostępne przez Bosch; naprawa możliwa w mniej niż 5 dni przez serwis DIRECT
Gwarancja i serwis	Serwis Bosch: tel. [phone] (Francja), e-mail: [e-mail]
Temperatury pracy	-20 do +50 °C (ładowanie: 0 do +45 °C)
Zalecane ładowarki	AL 18.., AL 36.., GAL 18V-..., GAL 18.., GAX 18V-30, GAL 3680

Często zadawane pytania - GCM 18V-216 Professional BOSCH

Jaka jest maksymalna zdolność cięcia modelu GCM 18V-216?

Przy cięciu prostym (0° skosu i 0° pochylenia), maksymalna wysokość wynosi 70 mm, a szerokość 270 mm. Przy kącie skosu 45° szerokość wynosi 190 mm.

Jak wymienić tarczę tnącą?

Wyjmij akumulator. Użyj klucza imbusowego do odkręcenia śruby imbusowej (gwint lewostronny) lub wrzeciona SDS. Przytrzymaj wciśnięty blokadę wrzeciona. Wyjmij śrubę, kołnierz, a następnie tarczę. Zamontuj nową tarczę zgodnie z kierunkiem obrotu, zamontuj kołnierz i dokręć. Noś rękawice ochronne.

Jaki akumulator mogę stosować z tą piłą?

Stosuj wyłącznie oryginalne akumulatory litowo-jonowe Bosch 18 V, modele GBA 18V... lub ProCORE18V.... Kompatybilne ładowarki to AL 18.., AL 36.., GAL 18V-..., itp.

Jak ustawić kąt skosu i pochylenia?

Dla skosu: poluzuj przycisk blokady (19), obróć stół i zablokuj żądany kąt. Dla pochylenia: poluzuj dźwignię zaciskową (31), przechyl ramię narzędzia i dokręć. Predefiniowane wycięcia ułatwiają typowe ustawienia (0°, 15°, 22,5°, 45°).

Jak aktywować laser prowadzący?

Naciśnij lekko włącznik (8) bez naciskania blokady załączania (7). Wiązka lasera wyznacza linię cięcia. Do regulacji użyj śruby regulacyjnej (54).

Jakie są podstawowe zasady bezpieczeństwa?

Przeczytaj wszystkie ostrzeżenia. Noś okulary ochronne, ochronniki słuchu, maskę przeciwpyłową. Nigdy nie wkładaj rąk w strefę cięcia. Używaj imadeł. Upewnij się, że przedmiot obrabiany jest dobrze zamocowany. Odłącz akumulator przed jakimikolwiek regulacjami.

Jak zamontować piłę na stole?

Przymocuj piłę do płaskiej i stabilnej powierzchni za pomocą otworów (16) i odpowiednich śrub. Możesz również użyć stołu roboczego Bosch GTA. Do elastycznego montażu rozłóż stopę zabezpieczającą przed wywróceniem (21).

Co zrobić w przypadku zablokowania tarczy?

Ustaw piłę w położeniu wyłączonym, poczekaj aż tarcza całkowicie się zatrzyma, a następnie wyjmij akumulator. Uwolnij zablokowany element. Sprawdź, czy tarcza nie jest uszkodzona.

Jak konserwować piłę?

Regularnie czyść szczeliny wentylacyjne, rolkę ślizgową i osłonę ochronną. Wymieniaj zużyte osłony wiórowe. Do podstawowych regulacji skontaktuj się z autoryzowanym serwisem Bosch.

Jak bezpiecznie transportować piłę?

Ustaw piłę w pozycji transportowej: zablokuj stół, pociągnij ramię narzędzia całkowicie do przodu, dokręć śrubę mocującą, następnie opuść ramię i włącz zabezpieczenie transportowe (36). Noś piłę za uchwyt transportowy (4). Wyjmij akumulator.

INSTRUKCJA OBSŁUGI GCM 18V-216 Professional BOSCH

Wskazówki bezpieczeństwa

Ogólne wskazówki bezpieczeństwa dotyczące pracy z elektronarzędziami

OSTRZEŻENIE Należy zapoznać się ze wszystkimi ostrzeżeniami i wskazówkami do-

tyczącymi bezpieczeństwa użytkowania oraz ilustracjami i danymi technicznymi, dostarczonymi wraz z niniejszym elektronarzędziem. Nieprzestrzeganie poniższych wskazówek może stać się przyczyną porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń ciała.

Należy zachować wszystkie przepisy i wskazówki bezpieczeństwa dla dalszego zastosowania.

Pojęcie "elektronarzędzie" odnosi się do elektronarzędzi zasilanych energią elektryczną z sieci (z przewodem zasilającym) i do elektronarzędzi zasilanych akumulatorami (bez przewodu zasilającego).

Bezpieczeństwo w miejscu pracy

▶ Miejsce pracy należy utrzymywać w czystości i zapewnić dobre oświetlenie. Nieporządek i brak właściwego oświetlenia sprzyjają wypadkom.

Elektronarzędzi nie należy używać w środowiskach zagrożonym wybuchem, np. w pobliżu łatwopalnych cieczy, gazów lub pyłów. Podczas pracy elektronarzędziem wytwarzają się iskry, które mogą spowodować zapłon pyłów lub oparów.

Podczas użytkowania urządzenia należy zwrócić uwagę na to, aby dzieci i inne osoby postronne znajdowały się w bezpiecznej odległości. Czynniki rozpraszające mogą spowodować utratę panowania nad elektronarzędziem.

Bezpieczeństwo elektryczne

Wtyczki elektronarzędzi muszą pasować do gniazd. Nie wolno w żadnej sytuacji i w żaden sposób modyfikować wtyczek. Podczas pracy elektronarzędziami z uziemieniem ochronnym nie wolno stosować żadnych wtyków adaptacyjnych. Oryginalne wtyczki i pasujące do nich gniazda sieciowe zmniejszają ryzyko porażenia prądem.

Należy unikać kontaktu z uziemionymi elementami lub zwartymi z masą, takimi jak rury, grzejniki, kuchenki i lodówki. Uziemienie ciała zwiększa ryzyko porażenia prądem elektrycznym.

Elektronarzędzi nie wolno narażać na kontakt z deszczem ani wilgocią. Przedostanie się wody do wnętrza obudowy zwiększa ryzyko porażenia prądem elektrycznym.

▶ Nie używać przewodu zasilającego do innych celów. Nie wolno używać przewodu do przenoszenia ani prze-

suwania elektronarzędzia; nie wolno też wyjmować wtyczki z gniazda, pociągając za przewód. Przewód należy chronić przed wysokimi temperaturami, należy go trzymać z dala od oleju, ostrych krawędzi i ruchomych części urządzenia. Uszkodzone lub splątane przewody zwiększają ryzyko porażenia prądem elektrycznym.

Używając elektronarzędzia na świeżym powietrzu, należy upewnić się, że przedłużacz jest przeznaczony do pracy na zewnątrz. Użycie przedłużacza przeznaczonego do pracy na zewnątrz zmniejsza ryzyko porażenia prądem elektrycznym.
Jeżeli nie ma innej możliwości, niż użycie elektrona-rzędzia w wilgotnym otoczeniu, należy podłączyć je do źródła zasilania wyposażonego w wyłącznik ochronny różnicowoprądowy. Zastosowanie wyłącznika ochronnego różnicowoprądowego zmniejsza ryzyko porażenia prądem elektrycznym.

Bezpieczeństwo osób

Podczas pracy z elektronarzędziem należy zachować czujność, każdą czynność wykonywać ostrożnie i z rozwagą. Nie przystępować do pracy elektronarzędziem w stanie zmeczenia lub będąc pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwagi podczas pracy może grozić bardzo poważnymi obrażeniami ciała.
Stosować środki ochrony osobistej. Należy zawsze nosić okulary ochronne. Środki ochrony osobistej, np. maska przeciwpyłowa, antypoślizgowe obuwie, kask ochronny czy ochraniacze na uszy, w określonych warunkach pracy obniżają ryzyko obrażeń ciała.
Należy unikać niezamierzonego uruchomienia narzędzia. Przed podłączeniem elektronarzędzia do źródła zasilania i/lub podłączeniem akumulatora, podniesieniem albo transportem urządzenia, należy upewnić się, że włącznik elektronarzędzia znajduje się w pozycji wyłączonej. Przenoszenie elektronarzędzia z palcem opartym na włączniku/wyłączniku lub włożenie do gniazda sieciowego wtyczki włączonego narzędzia, może stać się przyczyną wypadków.
▶ Przed włączeniem elektronarzędzia należy usunąć wszystkie narzędzia nastawcze i klucze maszynowe. Narzędzia lub klucze, pozostawione w ruchomych częściach urządzenia, mogą spowodować obrażenia ciała.
Należy unikać nienaturalnych pozycji przy pracy. Należy dbać o stabilną pozycję przy pracy i zachowanie równowagi. Dzięki temu można będzie łatwiej zapanować nad elektronarzędziem w nieprzewidzianych sytuacjach.
Należy nosić odpowiednią odzież. Nie należy nosić luźnej odzieży ani biżuterii. Włosy i odzież należy trzymać z dala od ruchomych części. Luźna odzież, biżuteria lub długie włosy mogą zostać pochwycone przez ruchome części.
- Jeżeli producent przewidział możliwość podłączenia odkurzacza lub systemu odsysania pyłu, należy upewnić się, że są one podłączone i są prawidłowo stosowa-

ne. Użycie urządzenia odsysającego pył może zmniejszyć zagrożenie zdrowia pyłami.

Nie wolno dopuścić, aby rutyna, nabyta w wyniku częstej pracy elektronarzędziem, zastąpiła ścisłe przestrzeganie zasad bezpieczeństwa. Brak ostrożności i rozwagi podczas obsługi elektronarzędzia może w ułamku spowodować ciężkie obrażenia.

Obsługa i konserwacja elektronarzędzi

▶ Nie należy przeciązać elektronarzędzia. Należy do- brać odpowiednie elektronarzędzie do wykonywanej czynności. Odpowiednio dobrane elektronarzędzie wy- kona pracę lepiej i bezpieczniej, z prędkością, do jakiej jest przystosowane.
▶ Nie należy używać elektronarzędzia z uszkodzonym włącznikiem/wyłącznikiem. Elektronarzędzie, którym nie można sterować za pomocą włącznika/wyłącznika, stwarza zagrożenie i musi zostać naprawione.
▶ Przed rozpoczęciem jakichkolwiek prac nastawczych, przed wymianą osprzętu lub przed odłożeniem elektronarzędzia należy wyjąć wtyczkę z gniazda sieciowego i/lub usunąć akumulator. Ten środek ostrożności ogranicza ryzyko niezamierzonego uruchomienia elektronarzędzia.
Nieużywane elektronarzędzia należy przechowywać w miejscu niedostępnym dla dzieci. Nie należy udostępniać narzędzia osobom, które nie są z nim obeznane lub nie zapoznały się z niniejszą instrukcją. Elektronarzędzia w rękach nieprzeszkolonego użytkownika są niebezpieczne.
Elektronarzędzia i osprzęt należy utrzymywać w nie-nagannym stanie technicznym. Należy kontrolować, czy ruchome części urządzenia prawidłowo funkcjonują i nie są zablokowane, czy nie doszło do uszkodzenia niektórych części oraz czy nie występują inne okoliczności, które mogą mieć wpływ na prawidłowe działanie elektronarzędzia. Uszkodzone części należy naprawić przed użyciem elektronarzędzia. Wiele wypadków spowodowanych jest niewłaściwą konserwacją elektronarzędzi.
Należy stale dbać o czystość narzędzi skrawających i regularnie je ostrzyć. Starannie konserwowane, ostre narzędzia skrawające rzadziej się blokują i są łatwiejsze w obsłudze.
Elektronarzędzi, osprzętu, narzędzi roboczych itp. należy używać zgodnie z ich instrukcjami oraz uwzględniać warunki i rodzaj wykonywanej pracy. Wykorzystywanie elektronarzędzi do celów niezgodnych z ich przeznaczeniem jest niebezpieczne.
Uchwyty i powierzchnie chwytowe powinny być zawsze suche, czyste i niezabrudzone olejem ani smarem. Śliskie uchwyty i powierzchnie chwytowe nie pozwalają na bezpieczne trzymanie narzędzia i kontrolę nad nim w nieoczekiwanych sytuacjach.

Obsługa i konserwacja elektronarzędzi akumulatorowych

Akumulatory należy ładować tylko w ładowarkach o parametrach określonych przez producenta. W przypadku użycia ładowarki, przystosowanej do ładowania określonego rodzaju akumulatorów, w sposób niezgodny z przeznaczeniem, istnieje niebezpieczeństwo pożaru.
Elektronarzędzi należy używać wyłącznie z przeznaczonymi do nich akumulatorami. Użycie innych akumulatorów może stwarzać ryzyko odniesienia obrażeń ciała i zagrożenie pożarem.
Nieużywany akumulator należy przechowywać z dala od metalowych elementów, takich jak spinacze, monety, klucze, gwoździe, śruby lub inne małe przedmioty metalowe, które mogłyby spowodować zwarcie biegunów akumulatora. Zwarcie biegunów akumulatora może skutkować oparzeniem lub wybuchem pożaru.
Przechowywanie lub użytkowanie akumulatora w nieodpowiednich warunkach może spowodować wyciek elektrolitu. Należy unikać kontaktu z elektrolitem, a w razie przypadkowego kontaktu, przepłukać skórę woda. W przypadku dostania się elektrolitu do oczu, należy dodatkowo zasięgnąć porady lekarza. Elektrolit wyciekający z akumulatora może spowodować podrażnie specy lub oparzenia.
▶ Nie wolno używać uszkodzonych ani modyfikowanych akumulatorów i elektronarzędzi. Uszkodzone lub zmo- dyfikowane akumulatory mogą zachowywać się w sposób nieprzewidywalny, powodując niebezpieczne dla zdrowia skutki (zapłon, eksplozja, obrażenia ciała).
Akumulator należy trzymać z dala od ognia oraz chronić przed ekstremalnymi temperaturami. Wskutek działania ognia lub temperatury przekraczającej 130°C akumulator może eksplodować.
Należy stosować się do wszystkich wskazówek dotyczących ładowania. Nie wolno ładować akumulatora lub elektronarzędzia w temperaturze znajdującej się poza zakresem sprecyzowanym w niniejszej instrukcji. Niezgodne z instrukcją ładowanie lub ładowanie w temperaturze niemieszczącej się w zalecanym zakresie może spowodować uszkodzenie akumulatora oraz zwiększa ryzyko pożaru.

Serwis

Prace serwisowe przy elektronarzędziu mogą być wykonywane wyłącznie przez wykwalifikowany personel i przy użyciu oryginalnych części zamiennych. W ten sposób zagwarantowana jest bezpieczna eksploatacja elektronarzędzia.
▶ Nie wolno w żadnym wypadku naprawiać uszkodzone-go akumulatora. Naprawy akumulatora można dokonywać wyłącznie u producenta lub w autoryzowanym punkcie serwisowym.

Zasady bezpieczeństwa podczas pracy z ukośnicami

Ukośnie przeznaczone są do cięcia drewna lub produktów drewnopochodnych: nie należy ich stosować z tarczami ściernymi do cięcia materiałów żelaznych, takich jak sztaby, pręty, śruby itp. Pył ścierny może spowodować blokadę ruchomych części, np. osłony dolnej. Iskry powstające podczas cięcia tarczą ścierną mogą spowodować zapalenie się osłony dolnej, wypełnienia szczeliny tarczy i innych elementów wykonanych z tworzywa sztucznego.
Należy stosować zaciski do mocowania obrabianego przedmiotu zawsze, gdy tylko jest to możliwe. Jeżeli obrabiany element przytrzymywany jest ręką, należy zawsze zwracać uwagę, aby ręka znajdowała się w odległości nie mniejszej niż 100 mm od każdej ze stron tarczy pilarskiej. Pilarki nie wolno stosować do cięcia elementów, które są zbyt małe, aby można je było bezpiecznie zamocować w zacisku lub przytrzymać ręką. Jeżeli ręka osoby obsługującej znajduje się zbyt blisko tarczy pilarskiej, istnieje zwiększone ryzyko odniesienia obrażeń, spowodowane kontaktem z krawędzią skrawającą.
Obrabiany element należy unieruchomić i zablokować w zacisku lub przycisnąć równocześnie do prowadnicy i do stołu. W żadnym wypadku nie wolno podsuwać obrabianego materiału pod tarczę ani ciąć z ręki. Nieza-bezpieczone lub poruszające się elementy mogą zostać wyrzucone z dużą prędkością, powodując obrażenia.
Pilarkę należy przesuwać przez materiał, lekko ją popychając. Nie należy ciągnąć pilarki przez materiał. Aby wykonać cięcie, należy podnieść głowicę tnącą i przesunąć ją ponad materiałem przeznaczonym do obróbki. W następnej kolejności należy uruchomić silnik, docisnąć głowicę do dołu i prowadzić ją przez materiał, lekko popychając. Cięcie poprzez ciągnięcie maszyny może spowodować przemieszczenie się tarczy pilarskiej w stronę powierzchni obrabianego elementu i gwałtowny odrzut pilarki w kierunku osoby obsługującej.
▶ Nie wolno trzymać rąk nad planowaną linią cięcia ani też przed lub za tarczą pilarską. Przytrzymywanie obrabianego materiału na krzyż, tzn. trzymanie obrabianego elementu z prawej strony tarczy pilarskiej za pomocą lewej ręki lub na odwrót, jest bardzo niebezpieczne.
W czasie, gdy tarcza pilarska się obraca, nie wolno żadną z rąk sięgać za prowadnicę np. po to, by usunąć wióry ani w żadnym innym celu. Należy zachować odległość nie mniejszą niż 100 mm od każdej ze stron tarczy pilarskiej. Odległość obracającej się tarczy pilarskiej od ręki nie zawsze można ocenić, co może spowodować doznanie poważnych obrażeń ciała.
Przed przystapieniem do cięcia materiał przeznaczony do obróbki należy poddać dokładnej kontroli. Jeżeli materiał jest nierówny lub wygięty, należy docisnąć go zewnętrzną stronę wygięcia do prowadnicy. Należy zawsze upewnić się, czy między obrabianym elementem, prowadnicą a stołem nie ma luki wzdłuż linii cię-

cia. Krzywe lub wygięte elementy mogą przekręcić się lub przemieścić i spowodować zablokowanie się tarczy pilarskiej podczas cięcia. W obrabianym materiale nie mogą znajdować się gwoździe ani żadne inne obce elementy.

▶ Nie wolno stosować pilarki przed uprzątnięciem ze stołu pilarskiego wszystkich narzędzi, wiórów itp. Na stole może znajdować się tylko element przeznaczony do obróbki. Drobne odpadki, kawałki drewna lub inne przedmioty mogą wejść w kontakt z obracającą się tarczą i zostać wyrzucone z dużą prędkością.
▶ Wolno ciąć wyłącznie jeden element naraz. Elementów ułożonych jeden na drugim nie można w odpowiedni sposób zamocować ani podeprzeć, w związku z czym mogą one zostać pochwycone przez tarczę lub przemieścić się podczas cięcia.
Przed przystąpieniem do użytkowania należy upewnić się, czy ukośnica jest zamontowana lub umieszczona na równej, stabilnej powierzchni roboczej. Równa i stabilna powierzchnia robocza zmniejsza ryzyko przechylenia się lub przewrócenia ukośnicy.
Należy dobrze rozplanować swoją pracę. Przy każdej zmianie kąta cięcia lub nachylenia, należy upewnić się, że regulowana prowadnica jest odpowiednio zamocowana, przytrzymuje obrabiany element i nie wejdzie w kontakt z tarczą lub systemem osłon. Bez włączania urządzenia za pomocą przycisku "ON" i bez umieszczania materiału na stole roboczym, należy przeprowadzić symulację procesu cięcia ukośnicą, aby upewnić się, że tarcza pilarska nie wchodzi w kontakt z prowadnicą i że nie wystąpi ryzyko przecięcia prowadnicy.
Należy zadbać o odpowiednie podparcie materiału, np. za pomocą przedłużek stołu, koźła itp., które wydłużą lub rozszerzą powierzchnię stołu pilarskiego. Elementy, które są dłuższe lub szersze niż stół do ukośnic i nie zostały odpowiednio zabezpieczone mogą się przechylić. Jeżeli obrabiany przedmiot, lub odcięty kawałek odchyli się, może on podnieść osłonę dolną lub zostać odrzucony przez obracającą się tarczę.
▶ Nie wolno wykorzystywać osób trzecich do podpierania materiału, w zastępstwie przedłużek stołu. Niestabilne podparcie obrabianych elementów może spowodować zablokowanie się tarczy lub przemieszczenie się elementu podczas procesu cięcia, a co za tym idzie pociągnięcie osoby obsługującej i pomagającej w kierunku obracającej się tarczy.
▶ Nie wolno w żadnym wypadku blokować ani dociskać odciętych kawałków materiału do obracającej się tarczy pilarskiej. W przypadku stosowania ograniczników, np. ogranicznika długości, odcięty kawałek może zaklinować się w tarczy i zostać gwałtownie wyrzucony.
Należy zawsze stosować zaciski lub inne, specjalne elementy mocujące zaprojektowane do mocowania okrągłych elementów, takich jak pręty lub rury. Pręty mają tendencję do przekręcania się podczas cięcia, co powoduje "wcinanie" się tarczy w innym miejscu materiału. W konsekwencji obrabiany element wraz z ręką osoby obsługującej może zostać pociągnięty w kierunku tarczy.

Tarcza pilarska powinna osiągnąć pełną prędkość, zanim zostanie przyłożona do obrabianego elementu. W ten sposób można obniżyć ryzyko odrzutu obrabianego elementu.
W razie zablokowania się obrabianego elementu lub tarczy należy wyłączyć ukośnicę. Odczekać, aż wszystkie obracające się elementy zatrzymają się, wyjąć wtyczkę z gniazda sieciowego i/lub usunąć akumulator. Następnie wyjąć narzędzie robocze z materiału. Kontynuacja pracy z zablokowanym materiałem może spowodować utratę kontroli lub uszkodzenie ukośnicy.
Po zakończeniu cięcia należy zwolnić włącznik, ustawić głowicę pilarki w pozycji dolnej, odczekać, aż tarcza przestanie się obracać i dopiero potem usunąć cięty materiał. Zbliżanie ręki do obracającej się nadal tarczy jest niebezpieczne.
Wykonując cięcie częściowe lub zwalniając włącznik, zanim głowica tnąca znajdzie się w pozycji dolnej, należy mocno przytrzymać rękojeść pilarki. Działanie ha- mujące pilarki może spowodować szarpnięcie narzędziem w dół, niosąc ze sobą ryzyko obrażeń.
Stanowisko pracy należy utrzymywać w czystości. Szczególnie niebezpieczne są mieszanki materiałów. Pył z metalu lekkiego może się zapalić lub wybuchnąć.
▶ Nie należy używać stępionych, wyszczerbionych, odkształconych ani uszkodzonych tarcz pilarskich. Tarcze pilarskie ze stępionymi lub niewłaściwie ustawionymi zębami, z powodu zbyt wąskiego rzazu, są przyczyną zwiększonego tarcia i mogą doprowadzić do zablokowania się tarczy w materiale oraz odrzutu.
▶ Nie używać tarcz pilarskich z wysokostopowej stali szybkotnącej (stal HSS). Tego rodzaju tarcze są podatne na złamanie.
Należy zawsze stosować tarcze pilarskie o właściwych wymiarach i z odpowiednim otworem montażowym (np. gwiaździstym lub okrągłym. Tarcze pilarskie niedopasowane do otworu montażowego powodują bicie, co może prowadzić do utraty panowania nad elektronarzędziem.
▶ Nie wolno w żadnym wypadku usuwać resztek pozostałych z obróbki, opiłków itp. z obszaru pracy elektronarzędzia, podczas gdy jest ono włączone. Przed wyłączeniem elektronarzędzia należy zawsze najpierw ustawić głowicę elektronarzędzia w pozycji spoczynkowej.
▶ Nie dotykać tarczy pilarskiej po zakończeniu pracy, zanim tarcza się nie ochłodzi. Tarcza pilarska nagrzewa się podczas pracy do bardzo wysokich temperatur.
Należy dbać o czytelność tabliczek ostrzegawczych, znajdujących się na elektronarzędziu.
W razie uszkodzenia akumulatora lub stosowania go niezgodnie z przeznaczeniem może dojść do wystąpienia oparów. Akumulator może się zapalić lub wybuchnąć. Należy zadbać o dopływ świeżego powietrza, a w przypadku wystąpienia dolegliwości skontaktować się z lekarzem. Opary mogą podrażnić drogi oddechowe.

186 | Polski

▶ Nie otwierać akumulatora. Istnieje niebezpieczeństwo zwarcia.
Ostre przedmioty, takie jak gwoździe lub śrubokręt, a także działanie sił zewnętrznych mogą spowodować uszkodzenie akumulatora. Może wówczas dojść do zwarcia wewnętrznego akumulatora i do jego przepalenia, eksplozji lub przegrzania.
Akumulator należy stosować wyłącznie w urządzeniach producenta. Tylko w ten sposób można ochronić akumulator przed niebezpiecznym dla niego przeciążeniem.

Akumulator należy chronić przed wysokimi temperaturami, np. przed stałym nasłonecznieniem, przed ogniem, zanieczyszczeniami, woda i wilgocią. Istnieje zagrożenie zwarcia i wybuchu.

W zakres dostawy elektronarzędzia wchodzi tabliczka ostrzegawcza (zob. tabela „Symbole i ich znaczenie”).

Nie wolno kierować wiązki laserowej w stronę osób i zwierząt, nie wolno również spogłądać w wiązkę ani w jej odbicie. Można w ten sposób spowodować czyjeś oślepienie, wypadki lub uszkodzenie wzroku.

▶ Nie wolno kierować wiązki lasera na osoby, które posługują się w danym momencie lornetką lub podobnym przyrządem. Można w ten sposób spowodować uszkodzenie wzroku.
W przypadku gdy wiązka lasera zostanie skierowane na oko, należy zamknąć oczy i odsunąć głowę tak, aby znalazła się poza zasięgiem padania wiązki.
▶ Nie wolno zamieniać wbudowanego lasera na laser innego typu. Laser niepasujący do elektronarzędzia może być źródłem zagrożenia dla osób.

▶ Nie wolno dokonywać żadnych zmian ani modyfikacji urządzenia laserowego.

▶ Nie należy używać okularów do pracy z laserem jako okularów ochronnych. Okulary do pracy z laserem służą do łatwiejszej identyfikacji punktu lub linii lasera, nie chronią jednak przed promieniowaniem laserowym.

▶ Nie należy używać okularów do pracy z laserem jako okularów przeciwsłonecznych ani używać ich podczas prowadzenia samochodu. Okulary do pracy z laserem nie zapewniają całkowitej ochrony przed promieniowaniem UV i utrudniają rozróżnianie kolorów.

▶ Do obserwacji źródła promieniowania nie należy stosować przyrządów skupiających promienie świetlne, takich jak na przykład lornetka i in. Można w ten sposób spowodować uszkodzenie wzroku.

Ostrożnie: Użycie innych, niż podane w niniejszej instrukcji, elementów obsługowych i regulacyjnych oraz zastosowanie innych metod postępowania może prowadzić do niebezpiecznej ekspozycji na promieniowanie laserowe.

Symbole

Następujące symbole mogą być ważne podczas użytkowania elektronarzędzia. Proszę zapamiętać te symbole i ich znaczenia. Właściwa interpretacja symboli ułatwii użytkownikowi lepsze i bezpieczniejsze użytkowanie urządzenia.

Symbole i ich znaczenie

IDC 0005-2014 +0.28m/s, 850 m/s LABORATION DO NOT EXPOSED USERS OF TELESCIFIC OFFICE LAND IN LARGE PREFERENCE

Promieniowanie laserowe Nie należy patrzeć bezpośrednio na wiązkę przy użyciu teleskopowych urządzeń optycznych Klasa lasera 1M

Gdy elektronarzędzie jest włączone, należy trzymać dłonie z dala od obsza- ru pracy. Podczas kontaktu z tarczą ist- nieje niebezpieczeństwo doznania obra- żeń.

Należy stosować maskę przeciwpyłową.

Należy stosować okulary ochronne.

Należy stosować środki ochrony słuchu. Hałas może spowodować utratę słuchu.

Strefa niebezpieczna! W miarę możliwości nie zbliżać do tej strefy rąk, palców czy ramion.

Podczas wykonywania pionowych cięć pod kątem należy wysunąć przestawną szynę oporową całkowicie na zewnątrz.

3 601 M41 000, 3 601 M41 040:

Należy zwrócić uwagę na wymiary tarczy. Średnica otworu musi pasować bez luzu do wrzeciona. Jeżeli konieczne jest użycie kształtek redukcyjnych, należy zwrócić uwagę, aby kształtka redukcyjna pasowała wymiarami do grubości korpusu tarczy i średnicy otworu, a także do średnicy wrzeciona narzędzia. W miarę możliwości należy stosować kształtki redukcyjne dostarczone wraz z tarczą. Średnica tarczy musi odpowiadać średnicy podanej na symbolu.

3 601 M41 0B0:

Ukazuje kierunek obrotu śruby mocowania SDS w celu zamontowania tarczy (kierunek przeciwny do ruchu wskazówek zegara) i w celu zdjęcia tarczy (kierunek zgodny z ruchem wskazówek zegara).

Opis produktu i jego zastosowania

Należy przeczytać wszystkie wskazówki dotyczące bezpieczeństwa i zalecenia. Nie-przestrzeganie wskazówek dotyczących bezpieczeństwa i zaleceń może doprowadzić do porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń ciała.

Proszę zwrócić uwagę na rysunki zamieszczone na początku instrukcji obsługi.

Użycie zgodne z przeznaczeniem

Elektronarzędzie jest urządzeniem stacjonarnym, przeznaczonym do wzdłużnego i poprzecznego cięcia po linii prostej miękkich i twardych gatunków drewna, płyt wiórowych i płyt piśniowych. Istnieje przy tym możliwość ustawienia kątów cięcia w poziomie, w zakresie od -47° do +47°, jak również w pionie, w zakresie od 0° do +45°.

Możliwe jest też cięcie profili aluminiowych i tworzyw sztucznych, jednakże konieczne jest użycie odpowiednich tarcz.

Przedstawione graficznie komponenty

Numeracja przedstawionych graficznie komponentów odno- si się do schematu elektronarzędzia na stronach graficznych.

(1) Mechanizm przesuwu
(2) Worek na pyf ^4
(3) Wyrzutnik wiórów
(4) Uchwyt transportowy
(5) Śruba regulacyjna ogranicznika głębokości
(6) Ostona lasera
(7) Blokada włącznika/wyłącznika
(8) Włącznik/wyłącznik
(9) Rękojeść
(10) Pokrywa ochronna
(11) Ostona
(12) Rolka ślizgowa
(13) Szyna oporowa
(14) Przedłużka stołu
(15) Śruba zaciskowa przedłużki stołu pilarskiego
(16) Otwory montażowe
(17) Stół pilarski
(18) Wkładka
(19) Gałka nastawcza dla dowolnych kątów cięcia (w poziomie)
(20) Dźwignia wstępnego ustawiania kątów cięcia (w poziomie)
(21) Zabezpieczenie przed wywróceniem się

(22) Wskaźnik kąta cięcia (w poziomie)
(23) Nacięcia dla standardowych kątów cięcia (w poziomie)
(24) Skala dla kątów cięcia (w poziomie)
(25) Przestawna szyna oporowa
(26) Ścisk stolarski
(27) Ostona przeciwwiórowa
(28) Ogranicznik dla standardowego kąta cięcia 45° (w pionie)
(29) Śruba oporowa dla kąta cięcia 45° (w pionie)
(30) Ogranicznik głębokości
(31) Uchwyt mocujący dla dowolnych kątów cięcia (w pionie)
(32) Śruba ustalająca mechanizmu przesuwu
(33) Blokada wrzeciona
(34) Akumulator
(35) Przycisk odblokowujący akumulator
(36) Zabezpieczenie transportowe
(37) Skala dla kątów cięcia (w pionie)
(38) Wskaźnik kąta cięcia (w pionie)
(39) Śruba oporowa dla kąta cięcia 0° (w pionie)
(40) Ogranicznik dla standardowego kąta cięcia 0° (w pionie)
(41) Klucz sześciokątny (5 mm)
(42) Wskaźnik stanu naładowania akumulatora
(43) Przycisk wskaźnika stanu naładowania akumulatora
(44) Śruba sześciokątna do zamocowania tarczy
(45) Kołnierz
(46) Tarcza
(47) Wewnętrzny kołnierz
(48) Śruba SDS
(49) Śruba blokująca przestawnej szyny oporowej
(50) Drążek gwintowany
(51) Otwory ścisku stolarskiego
(52) Otwór wyjściowy wiązki lasera
(53) Śruby wkładki
(54) Śruba nastawcza do pozycjonowania lasera (równoległość)
(55) Śruba wskaźnika kąta cięcia (w pionie)
(56) Śruba wskaźnika kąta cięcia (w poziomie)
A) Osprzęt ukazany na rysunkach lub opisany w instrukcji użytkowania nie wchodzi w standardowy zakres dostawy. Kompletny asortyment wyposażenia dodatkowego można znaleźć w naszym katalogu osprzętu.

Dane techniczne

Ukośnica do paneli GCM 18V-216 GCM 18V-216

Numer katalogowy

3 601 M41 0.. 3 601 M41 0B0

188 | Polski

Ukośnica do paneli GCM 18V-216 GCM 18V-216

Prędkość obrotowa bez obciążenia min	-1	4600	4600
Typ lasera nm 650 650
	mW < 0,39 < 0,39
Klasa lasera 1M 1M
Rozbieżność linii lasera mrad (kąt pełny) 1,0 1,0
Waga zgodnie z EPTA-Procedure 01:2014	kg 15,1–16,1	^A)	15,1–16,1 ^A)
Dopuszczalna temperatura otoczenia
– podczas ładowania °C 0...+45 0...+45
– podczas pracy ^B) i podczas przechowywania	°C –20...+50 –20...+50
Zalecane akumulatory		ProCORE18V...GBA 18V...GBA 18V... W	ProCORE18V...GBA 18V...GBA 18V... W
Zalecane ładowarki		AL 18..AL 36..GAL 18V-...GAL 18..GAX 18V-30GAL 3680	AL 18..AL 36..GAL 18V-...GAL 18..GAX 18V-30GAL 3680
Zalecane ładowarki dla akumulatorów indukcyjnych		GAL 18.. W	GAL 18.. W

Wymiary odpowiednich tarcz

Średnica tarczy	mm 216 216
Grubość korpusu tarczy	mm	1,2-1,8	1,2-1,8
Średnica otworu	mm	30	25,4

A) w zależności od zastosowanego akumulatora
B) ograniczona wydajność w przypadku temperatur <0 °C
Dopuszczalne wymiary obrabianego elementu (zob. „Dopuszczalne wymiary obrabianego elementu“, Strona 193)

Informacja o poziomie hałasu

Wartości pomiarowe emisji hałasu zostały określone zgodnie z EN 62841-3-9.

Określony wg skali A poziom hałasu emitowanego przez urządzenie wynosi standardowo: poziom ciśnienia akustycznego 95 dB(A); poziom mocy akustycznej 104 dB(A). Niepewność pomiaru K = 3 dB.

Stosować środki ochrony słuchu!

Podany w niniejszej instrukcji poziom emisji hałasu został zmierzony zgodnie z określoną normą procedurą pomiarową i może zostać użyty do porównywania elektronarzędzi. Można go także użyć do wstępnej oceny poziomu emisji hałasu. Podany poziom emisji hałasu jest reprezentatywny dla podstawowych zastosowań elektronarzędzia. Jeżeli elektronarzędzie użyte zostanie do innych zastosowań lub z innymi narzędziami roboczymi, a także jeśli nie będzie właściwie konserwowane, poziom emisji hałasu może różnić się od podanej wartości. Podane powyżej przyczyny mogą spowodować podwyższenie poziomu emisji hałasu w czasie pracy.

Aby dokładnie ocenić poziom emisji hałasu, należy wziąć pod uwagę także okresy, gdy urządzenie jest wyłączone lub gdy jest ono wprawdzie włączone, ale nie jest używane do pracy. Podane powyżej przyczyny mogą spowodować obniżenie poziomu emisji hałasu w czasie pracy.

Montaż

Przed przystąpieniem do jakichkolwiek prac przy elektronarzędziu (np. prace konserwacyjne, wymiana osprzętu itp.), a także na czas transportu i przechowywania należy wyjąć z niego akumulator. Niezamierzone uruchomienie włącznika/wyłącznika grozi skaleczeniem.

Zakres dostawy

Proszę zwrócić uwagę na rysunki przedstawiające wszystkie elementy wchodzące w zakres dostawy, wymienione na początku instrukcji obsługi.

Przed pierwszym uruchomieniem elektronarzędzia sprawdzić, czy wszystkie niżej wymienione części zostały dostarczone:

• Ukośnica do paneli z zamontowaną tarczą
• Worek na pyt (2)
• Uchwyt transportowy (4), 2 śruby montażowe
• Šruba SDS (48)
• Ścisk stolarski (26)
• Klucz sześciokątny (41)

Wskazówka: Skontrolować elektronarzędzie pod kątem ewentualnych uszkodzeń.

Przed każdym kolejnym użyciem elektronarzędzia należy sprawdzić wszystkie zabezpieczenia lub lekko uszkodzone części pod kątem ich prawidłowego i zgodnego z przeznaczeniem działania. Sprawdzić, czy ruchome części działają prawidłowo i czy się nie zakleszczają oraz czy któreś z części nie są uszkodzone. Wszystkie części muszą być prawidłowo zamontowane oraz spełniać wszystkie warunki gwarantujące prawidłowe działanie.

Naprawę lub wymianę uszkodzonych zabezpieczeń i części należy zlecić autoryzowanemu serwisowi.

Ładowanie akumulatora

Należy stosować wyłącznie ładowarki wyszczególnione w danych technicznych. Tylko te ładowarki są odpowiednie do ładowania zastosowanego w elektronarzędziu akumulatora litowo-jonowego.

Wskazówka: W momencie dostawy akumulator jest naładowany częściowo. Aby zagwarantować pełną wydajność akumulatora, należy przed pierwszym użyciem całkowicie naładować akumulator w ładowarce.

Akumulator litowo-jonowy można doładować w dowolnej chwili, nie powodując tym skrócenia jego żywotności. Przerwanie procesu ładowania nie niesie za sobą ryzyka uszkodzenia ogniw akumulatora.

Dzięki systemowi elektronicznej ochrony ogniw "Electronic Cell Protection (ECP)" akumulator litowo-jonowy jest zabezpieczony przed głębokim rozładowaniem. W przypadku rozładowania akumulatora układ ochronny odłącza urządzenie: narzędzie przestaje się poruszać.

▶ Po automatycznym wyłączeniu elektronarzędzia nie naciskać ponownie włącznika/wyłącznika. Można w ten sposób uszkodzić akumulator.

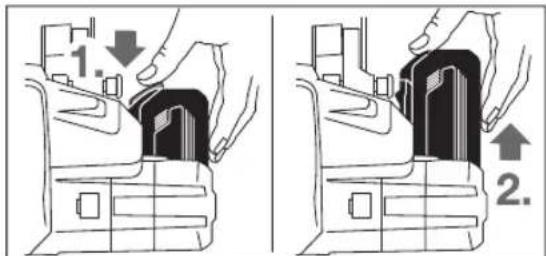

Wyjmowanie akumulatora (zob. rys. A)

Akumulator (34) posiada dwa stopnie blokady, zapobiegające jego wypadnięciu w przypadku niezamierzonego naciśnięcia przycisku odblokowującego (35). Akumulator umieszczony w obudowie elektronarzędzia, przytrzymywany jest na miejscu za pomocą sprężyny.

W celu wyjęcia akumulatora (34) nacisnąć przycisk odblokwujący (35) i pociągnąć akumulator do góry, wyjmując go z elektronarzędzia. Nie należy przy tym używać siły.

Wskaźnik stanu naładowania akumulatora (zob. rys. B)

Ze względów bezpieczeństwa stan naładowania akumulatora można skontrolować tylko przy wyłączonym elektronarzędziu.

Typ akumulatora GBA 18V...

Trzy zielone diody LED wskaźnika stanu naładowania akumulatora (42) pokazują aktualny stan naładowania akumulatora (34). Nacisnąć przycisk (43), aby pojawiło się wskazanie naładowania akumulatora. Można to zrobić także po wyjęciu akumulatora.

Dioda LED Pojemność

Światło ciągłe, 3 zielone diody LED 60-100%

Światło ciągłe, 2 zielone diody LED 30-60%

Światło ciągłe, 1 zielona dioda LED 5-30%

Światło migające, 3 zielone diody LED 0-5%

Jeżeli po naciśnięciu przycisku (43) nie świeci się żadna dio- da, oznacza to, że akumulator jest uszkodzony i należy go wymienić.

Typ akumulatora ProCORE 18V...

Pięć zielonych diod LED wskaźnika stanu naładowania akumulatora (42) pokazuje stan naładowania akumulatora (34). Nacisnąć przycisk (43), aby pojawiło się wskazanie naładowania akumulatora. Można to zrobić także po wyjęciu akumulatora.

Dioda LED Pojemność

Światło ciągłe, 5 zielonych diod LED	80-100%
Światło ciągłe, 4 zielone diody LED	60-80%
Światło ciągłe, 3 zielone diody LED	40-60%
Światło ciągłe, 2 zielone diody LED	20-40%
Światło ciągłe, 1 zielona dioda LED	5-20%
Światło migające, 1 zielona dioda LED	0-5%

Jeżeli po naciśnięciu przycisku (43) nie świeci się żadna dio- da, oznacza to, że akumulator jest uszkodzony i należy go wymienić.

190 | Polski

Montaż uchwytu transportowego (zob. rys. C)

- Znajdujące się w wyposażeniu standardowym śruby należy włożyć w przewidziane do tego celu otwory gwintowane i przykręcić uchwyt transportowy (4).

Montaż stacjonarny lub ustawienie bez montażu

Dla zagwarantowania bezpiecznej obsługi, należy przed użyciem przymocować elektronarzędzie do równej i stabilnej powierzchni (np. ławy roboczej).

Montaż na powierzchni roboczej (zob. rys. D1)

- Przymocować elektronarzędzie odpowiednimi śrubami do powierzchni roboczej. Do tego słuzą otwory montażowe (16).

Montaż na stole roboczym firmy Bosch

Dzięki stopkom z regulacją wysokości stoły robocze GTA firmy Bosch oferują stabilność elektronarzędzia na każdym podłożu. Blaty stołu zapewniają optymalne podparcie dłuższych elementów.

Należy w całości przeczytać wskazówki bezpieczeństwa oraz instrukcje, które zostały dostarczone wraz ze stołem roboczym. Błędy w przestrzeganiu tych wskazówek i instrukcji mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała.
Zmontować prawidłowo stół przed zamontowaniem do niego elektronarzędzia. Prawidłowy montaż ma istotne znaczenie dla stabilności stołu i zapobiega jego awarii.
– Zamocować elektronarzędzie na stole roboczym w pozycji transportowej.

Montaż wolnostojący (niezalecany!) (zob. rys. D2)

W wyjątkowych przypadkach, gdy niemożliwy okaże się montaż elektronarzędzia na równym i stabilnym podłożu, elektronarzędzie można ustawić prowizorycznie, stosując za-bezpieczenie przed wywróceniem się.

Bez zabezpieczenia przed wywróceniem się, elektronarzędziu brakuje stabilności i może ono się przewrócić, zwłaszcza podczas cięcia pod maksymalnym kątem w poziomie i/lub pionie.

- Wkręcić lub wykręcić zabezpieczenie przed wywróceniem się (21) do takiego stopnia, aby elektronarzędzie stało prosto i stabilnie na powierzchni roboczej.

Odsysanie pyłów/wiórów

Pyły niektórych materiałów, na przykład powłok malarskich z zawartością ołowiu, niektórych gatunków drewna, minerałów lub niektórych rodzajów metalu, mogą stanowić zagrożenie dla zdrowia. Bezpośredni kontakt fizyczny z pyłami lub przedostanie się ich do płuc może wywołać reakcje alergiczne i/lub choroby układu oddechowego operatora lub osób znajdujących się w pobliżu.

Niektóre rodzaje pyłów, np. dębiny lub buczyny uważane są za rakotwórcze, szczególnie w połączeniu z substancjami do obróbki drewna (chromiany, impregnaty do drewna). Materiały, zawierające azbest mogą być obrabiane jedynie przez odpowiednio przeszkolony personel.

– O ile jest to możliwe, należy zawsze stosować system od-sysania pyłu, dostosowany do rodzaju obrabianego materiału.
– Należy zawsze dbać o dobrą wentylację stanowiska pracy.
– Zaleca się noszenie maski przeciwpyłowej z pochłania-czem klasy P2.

Należy przestrzegać aktualnie obowiązujących w danym kraju przepisów, regulujących zasady obróbki różnego rodzaju materiałów.

▶ Należy unikać gromadzenia się pyłu na stanowisku pracy. Pyły mogą się z łatwością zapalić.

System odsysania pyłu i wiórów może się zablokować pyłem, wiórami lub kawałkami obrabianego elementu.

• Wyłączyć elektronarzędzie i wyjąć akumulator.
  – Odczekać, aż tarcza całkowicie się zatrzyma.
  – Znaleźć przyczynę blokady i usunąć ją.

System odsysania pyłu z workiem na pył (zob. rys. E)

Do odsysania wiórów należy używać worka na pył (2) znajdującego się w wyposażeniu standardowym.

▶ Po każdym użyciu należy skontrolować i oczyścić worek na pył.
Przed przystąpieniem do cięcia aluminium, należy uprzednio usunąć worek na pył, aby uniknąć zagrożenia pożarem.
- Nałożyć worek na pył (2) na wyrzutnik wiórów (3).
Podczas cięcia worek na pył nie może się zetknąć z ruchomy- mi częściami urządzenia.
Opróżniać regularnie worek na pył.

Zewnętrzny system odsysania pyłu

W celu odsysania pytów można podłączyć do wyrzutu wiórów (3) także wąż odkurzacza (0 35 mm).

- Założyć wąż odkurzacza na wyrzutnik wiórów (3).

Odkurzacz musi być dostosowany do rodzaju obrabianego materiału.

Do odsysania szczególnie niebezpiecznych dla zdrowia py-łów rakotwórczych należy używać odkurzacza specjalnego.

Wymiana tarczy

Przed przystąpieniem do jakichkolwiek prac przy elektronarzędziu (np. prace konserwacyjne, wymiana osprzętu itp.), a także na czas transportu i przechowywania należy wyjąć z niego akumulator. Niezamierzone uruchomienie włącznika/wyłącznika grozi skaleczeniem.
Podczas montażu tarczy pilarskiej używać rękawic ochronnych. Przy kontakcie z tarczą pilarską istnieje nie-bezpieczeństwo zranienia.

Należy stosować tarcze, których maksymalnie dopuszczalna prędkość jest wyższa od prędkości obrotowej elektronarzędzia bez obciążenia.

Stosować należy wyłącznie tarcze, których parametry są zgodne z podanymi w niniejszej instrukcji obsługi i zostały przetestowane zgodnie z wymaganiami normy EN 847-1 i odpowiednio oznakowane.

Stosować należy wyłącznie tarcze, które zostały polecone przez producenta elektronarzędzia i które są dostosowane do rodzaju obrabianego materiału. Dzięki temu można uniknąć przegrzania się zębów podczas cięcia.

Montaż za pomocą śruby sześciokątnej (zob. rys. F1-F4)

Demontaż tarczy pilarskiej:

• Ustawić elektronarzędzie w pozycji roboczej.
• Odkręcić śrubę sześciokątną (44) za pomocą klucza sześciokątnego (5 mm) i równocześnie nacisnąć blokadę wrzeciona (33), aby zaskoczyła w zapadce.
• Trzymając blokadę wrzeciona (33) naciśnięta, odkręcić śrubę (44) w kierunku zgodnym z ruchem wskazówek zegara (gwint lewoskrętny!).
• Zdjąć kołnierz mocujący (45).
• Odchylić osłone (11) do oporu do tyłu.
• Przytrzymać osłonę w tej pozycji i wyjąć tarczę pilarską (46).
• Przesunąć osłone powoli ku dołowi.

Montaż tarczy pilarskiej:

W razie potrzeby oczyścić przed montażem wszystkie części, które mają być zamontowane.

• Odchylić osłone (11) do tyłu. Przytrzymać osłone w tej pozycji.
• Założyć nową tarczę pilarską na wewnętrzny kołnierz mocujący (47).
  Podczas montażu należy zwrócić uwagę na to, by kierunek cięcia zębów (kierunek strzałki na tarczy pilarskiej) zgadzał się z kierunkiem strzałki na pokrywie ochronnej!
• Przesunąć osłone powoli ku dołowi.
  – Nałożyć kołnierz mocujący (45) i śrubę sześciokątną (44). Nacisnąć blokadę wrzeciona (33), aby zaskoczyła w zapadce, a następnie dokręcić śrubę w kierunku przeciwnym do ruchu wskazówek zegara.

Montaż za pomocą śruby SDS (zob. rys. G)

Demontaż tarczy pilarskiej:

• Ustawić elektronarzędzie w pozycji roboczej.
• Trzymając blokadę wrzeciona (33) naciśnięta, odkręcić śrubę SDS (48) w kierunku zgodnym z ruchem wskazówek zegara (gwint lewoskrętny!).
• Zdjąć kołnierz mocujący (45).
• Odchylić osłone (11) do oporu do tyłu.
• Przytrzymać osłonę w tej pozycji i wyjąć tarczę pilarską (46).
• Przesunąć osłone powoli ku dołowi.

Montaż tarczy pilarskiej:

W razie potrzeby oczyścić przed montażem wszystkie części, które mają być zamontowane.

- Odchylić osłonę (11) do tyłu. Przytrzymać osłonę w tej pozycji.

- Założyć nową tarczę pilarską na wewnętrzny kołnierz mocujący (47).

Podczas montażu należy zwrócić uwagę na to, by kierunek cięcia zębów (kierunek strzałki na tarczy pilarskiej) zgadzał się z kierunkiem strzałki na pokrywie ochronnej!
- Przesunąć osłone powoli ku dołowi.
– Nałożyć kołnierz mocujący (45) i śrubę SDS (48). Naci- snąć blokadę wrzeciona (33), aby zaskoczyła w zapadce, a następnie dokręcić śrubę SDS w kierunku przeciwnym do ruchu wskazówek zegara.

Praca

Przed przystąpieniem do jakichkolwiek prac przy elektronarzędziu (np. prace konserwacyjne, wymiana osprzętu itp.), a także na czas transportu i przechowywania należy wyjąć z niego akumulator. Niezamierzone uruchomienie włącznika/wyłącznika grozi skaleczeniem.

Zabezpieczenie transportowe (zob. rys. H)

Zabezpieczenie transportowe (36) ułatwia transport elektronarzędzia na miejsce pracy.

Odbezpieczanie elektronarzędzia (pozycja pracy)

• Przesunąć głowicę narzędzia, trzymając za rękojeść, (9) lekko do dołu, aby odciążyć zabezpieczenie transportowe (36).
• Wysunąć zabezpieczenie transportowe (36) w całości na zewnątrz.
• Przesunąć głowicę narzędzia powoli do góry.

Zabezpieczanie elektronarzędzia (pozycja transportowa)

• Zwolnić śrubę ustalającą (32), jeżeli blokuje ona mechanizm przesuwu (1). Pociągnąć głowicę do oporu do przodu i dokręcić śrubę ustalającą, aby zablokować mechanizm przesuwu.
• Wykręcić śrubę regulacyjną (5) do samej góry.
• Aby zablokować stół pilarski (17) należy dokręcić gałkę nastawczą (19).
• Trzymając za rękojeść (9), przesunąć głowicę w dół, aż zabezpieczenie transportowe (36) będzie można całkowicie wsunąć do wewnątrz.
  Głowica została zablokowana i jest gotowa do transportu.

Przygotowanie pracy

Wydłużanie powierzchni stołu pilarskiego (zob. rys. I)

Długie elementy muszą być podparte na całej swej długości. Za pomocą specjalnych przedłużek (14) można wydłużzyć powierzchnię stołu pilarskiego w prawą lub w lewą stronę.

- Zwolnić śrubę zaciskową (15).

- Wysunąć przedłużkę stołu pilarskiego (14) na zewnątrz, do osiągnięcia żądanej długości.

- Aby zablokować przedłużkę stołu, należy ponownie dokręcić śrubę zaciskową (15).

Przesuwanie szyny oporowej (zob. rys. J)

Podczas cięcia pod kątem w pionie konieczne jest przesunięcie przestawnej szyny oporowej (25).

192 | Polski

• Odkręcić śrubę blokującą (49).
• Wysunąć przestawną szynę oporową (25) całkowicie na zewnątrz.
  – Ponownie dokręcić śrubę blokującą (49).

Po zakończeniu cięcia pod kątem w pionie przesuwną szynę oporową (25) należy przesunąć z powrotem na miejsce (odkręcić śrubę blokującą (49); przesuwną szynę oporową (25) przesunąć do wewnątrz; ponownie dokręcić śrubę blokującą).

Unieruchamianie obrabianego elementu (zob. rys. K)

Aby zagwarantować optymalne bezpieczeństwo pracy, należy zawsze unieruchomić obrabiany element.

Nie obrabiać przedmiotów, które są za małe, aby można było je unieruchomić.

• Obrabiany element należy mocno docisnąć do szyn oporowych (13) i (25).
• Włożyć znajdujący się w wyposażeniu standardowym ścisk stolarski (26) w jeden z przewidzianych dla niego otworów (51).
• Drążek gwintowany (50) zacisku należy dopasować do wysokości obrabianego elementu.
• Dokręcić drążek gwintowany (50), unieruchamiając w ten sposób obrabiany element.

Ustawianie poziomych i pionowych kątów cięcia

Aby zagwarantować precyzję cięć, należy po intensywnym użytkowaniu skontrolować i w razie potrzeby zmodyfikować ustawienia podstawowe elektronarzędzia (zob. „Kontrola i modyfikacja ustawień podstawowych”).

Przed rozpoczęciem cięcia należy zawsze dokręcić gałkę nastawczą (19). W przeciwnym wypadku tarcza pilarska może się przechylić w obrabianym elemencie.

Ustawianie poziomych kątów cięcia (zob. rys. L)

Poziomy kąt cięcia można ustawić w zakresie od 47° (lewa strona) do 47° (prawa strona).

• Odkręcić gałkę nastawczą (19), jeśli była dokręcona.
• Pociągnąć dźwignię (20) i obrócić stół pilarski (17) na ty-le, by wskaźnik kąta (22) wskazywał żądany poziomy kąt cięcia.
• Ponownie dokręcić gałkę nastawczą (19).

Do szybkiego i precyzyjnego ustawiania często używanych poziomych kątów cięcia na stole pilarskim przewidziano nacięcia (23):

w lewo w prawo

0^

45^; 22,5^; 15^ 15^; 22,5^; 45^

• Odkręcić gałkę nastawczą (19), jeśli była dokręcona.
• Pociągnąć dźwignię (20) i obrócić stół pilarski (17) w prawo lub w lewo, do osiągnięcia żądanego nacięcia.
• Zwolnić dźwignię. Dźwignia musi w sposób słyszalny za- skoczyć w nacięciu.
  – Ponownie dokręcić gałkę nastawczą (19).

Ustawianie pionowych kątów cięcia (zob. rys. M)

Pionowy kąt cięcia można ustawić w zakresie od 0° do 45°.

• Wysunąć przestawną szynę oporową (25) całkowicie na zewnątrz.
• Zwolnić uchwyt mocujący (31).
  – Trzymając za rękojeść (9), przesunąć głowicę, aż wskaźnik kąta cięcia (38) wskaże żądany kąt cięcia.
• Przytrzymując głowicę w tej pozycji, ponownie dokręcić uchwyt mocujący (31).

Do szybkiego i precyzyjnego ustawiania standardowych kątów cięcia 0° i 45° na obudowie umieszczone są ograniczniki końcowe.

• Wysunąć przestawną szynę oporową (25) całkowicie na zewnątrz.
• Zwolnić uchwyt mocujący (31).
• Trzymając za rękojeść (9), przesunąć głowicę aż do oporu (40) w prawo (0°) lub aż do oporu (28) w lewo (45°).
  – Ponownie dokręcić uchwyt mocujący (31).

Uruchamianie

Wkładanie akumulatora

Stosować należy wyłącznie oryginalne akumulatory litowo-jonowe firmy Bosch o napięciu podanym na tabliczce znamionowej elektronarzędzia. Zastosowanie akumulatorów innego typu może spowodować obrażenia oraz grozi pożarem.
- Wsunąć naładowany akumulator (34) od góry we wnękę akumulatora w elektronarzędziu aż do jego zaryglowania.

Włączanie (zob. rys. N)

– Aby włączyć elektronarzędzie, należy najpierw nacisnąć blokadę włącznika/wyłącznika (7). Następnie należy nacisnąć włącznik/wyłącznik (8) i przytrzymać go w tej pozycji.

Wskazówka: Ze względów bezpieczeństwa włącznik/wyłącznik (8) nie może zostać zablokowany do pracy ciągłej. Przez cały czas obróbki musi być naciśnięty przez osobę obsługującą.

Wyłączanie

- Aby wyłączyć, należy zwolnić włącznik/wyłącznik (8).

Wskazówki dotyczące pracy

Ogólne wskazówki dotyczące piłowania

Przed rozpoczęciem cięcia należy zawsze mocno dokręcić gałkę nastawczą (19) i dociągnąć uchwyt mocujący (31). W przeciwnym wypadku tarcza może się przechylić w obrabianym elemencie.
Podczas każdego cięcia upewnić się najpierw, czy tarcza pilarska nie styka się z szyną oporową, ściskami stolarskimi czy też z innymi częściami urządzenia. Usunąć ewentualnie zamocowane pomocnicze ograniczniki lub odpowiednio je dopasować.

Tarcze pilarskie należy chronić przed upadkiem i uderzeniami. Nie należy poddawać tarcz działaniu sił bocznych.

Nie piłować skrzywionych elementów. Obrabiany element musi równo przylegać do szyny oporowej.

Pod wystającą część długiego i ciężkiego elementu należy coś włożyć, lub czymś podeprzeć.

Należy upewnić się, czy osłona funkcjonuje prawidłowo i czy może się swobodnie poruszać. Podczas ruchu głowicy w dół osłona powinna się otwierać. Podczas ruchu głowicy w górę osłona powinna się całkowicie zamknąć, zasłaniając tarczę. Należy ciąć wyłącznie materiały, które zostały wyszczególnione w rozdziale dotyczącym użycia zgodnego z przeznaczeniem.

Oznaczanie linii cięcia (zob. rys. O)

Wiązka lasera wskazuje linię cięcia tarczy. Dzięki temu możliwe jest dokładne ustawienie obrabianego elementu bez otwierania osłony.

• W tym celu należy włączyć wiązkę lasera za pomocą włącznika/wyłącznika (8), lekko go naciskając, bez wcześniejszego naciśnięcia blokady włącznika/wyłącznika (7).
• Zaznaczyć linię cięcia w obrabianym elemencie z prawej strony wiązki lasera.

Wskazówka: Przed przystąpieniem do cięcia należy upewnić się czy linia cięcia jest prawidłowo wskazywana (zob. „Regulacja lasera“, Strona 194). Wiązka lasera może się przestawić, np. z powodu drgań podczas intensywnego użytkowania elektronarzędzia.

Pozycja pracy osoby obsługującej (zob. rys. P)

▶ Nie należy ustawiać się w jednej linii z tarczą, z przodu elektronarzędzia. Należy stawać zawsze w pozycji lekko przesuniętej w bok. W ten sposób ciało jest poza za-sięgiem ewentualnego odrzutu.
- Zachować bezpieczną odległość rąk, palców i ramion od obracającej się tarcza pilarskiej.
- Nie krzyżować rąk przed głowicą narzędzia.

Dopuszczalne wymiary obrabianego elementu

Maksymalna wielkość elementu:

Poziomy kąt cięcia	Pionowy kąt cięcia	Wysokość x sze-rokość [mm]
0° 0° 70 x 270
45° (po prawej/le-wej stronie)	0° 70 x 190
0° 45° 45 x 270
45° (po lewej stro-nie)	45° 45 x 190
45° (po prawej stronie)	45° 45 x 190

Minimalna wielkość elementu (= wszystkie elementy, które można zamocować za pomocą znajdującego się w wyposażeniu standardowym zacisku szybkomocującego po lewej lub po prawej stronie tarczy): 100 x 40 mm (długość x szerokość)

maks. głębokość cięcia (0°/0°): 70 mm

Wymiana wkładek (zob. rys. Q)

Wkładki (18) mogą się zużyć po dłuższym użytkowaniu elektronarzędzia.

Należy wymienić uszkodzone wkładki.

• Ustawić elektronarzędzie w pozycji roboczej.
• Wykręcić śruby (53) za pomocą klucza sześciokątnego (41) i wyjąć zużyte wkładki.
• Włożyć nową prawą wkładkę.
  – Przykręcić wkładkę śrubami (53), umieszczając ją w pozycji jak najbardziej wysuniętej na prawo, tak aby tarcza na całej długości posuwu nie zetknęła się z wkładką.
  – Powtórzyć kroki montażu dla lewej wkładki.

Ciecie

Przed rozpoczęciem cięcia należy zawsze mocno dokręcić gałkę nastawczą (19) i dociągnąć uchwyt mocujący (31). W przeciwnym wypadku tarcza może się przechylić w obrabianym elemencie.

Ciecie bez posuwu (przycinanie) (zob. rys. R)

• W celu cięcia bez posuwu (małe elementy) poluzować śrubę ustalającą (32), jeśli była dokręcona. Przesunąć głowicę do oporu w kierunku szyny oporowej (13) i po-nownie dokręcić śrubę ustalającą (32).
  – W razie potrzeby ustawić żądany poziomy i/lub pionowy kąt cięcia.
• Obrabiany element należy mocno docisnąć do szyn oporowych (13) i (25).
• Unieruchomić obrabiany element, uwzględniając jego wymiary.
• Włączyć elektronarzędzie.
• Trzymając za rękojeść (9), przesunąć głowicę powoli do dołu.
• Przeciąć obrabiany element z równomiernym posuwem.
• Wyłączyć elektronarzędzie i odczekać aż do całkowitego zatrzymania się tarczy.
  – Przesunąć głowicę powoli do góry.

Ciecie z posuwem

• W celu cięcia z posuwem zapewnionym przez mechanizm przesuwu (1) (szerokie elementy) poluzować śrubę ustalającą (32), jeśli była dokręcona.
• W razie potrzeby ustawić żądany poziomy i/lub pionowy kąt cięcia.
• Obrabiany element należy mocno docisnąć do szyn oporowych (13) i (25).
• Unieruchomić obrabiany element, uwzględniając jego wymiary.
  – Odsunąć głowicę od szyny oporowej (13), tak aby tarcza znalazła się przed obrabianym elementem.
• Włączyć elektronarzędzie.
• Trzymając za rękojeść (9), przesunąć głowicę powoli do dołu.
  – Docisnąć głowicę w kierunku szyn oporowych (13) oraz (25) i przeciąć materiał z równomiernym posuwem.

194 | Polski

• Wyłączyć elektronarzędzie i odczekać aż do całkowitego zatrzymania się tarczy.
  – Przesunąć głowicę powoli do góry.

Ustawianie ogranicznika głębokości (nacinanie rowków) (zob. rys. S)

W celu nacinania rowków należy przestawić ogranicznik głębokości.

– Odchylić ogranicznik głębokości (30) na zewnątrz.
- Przesunąć głowicę narzędzia w żądaną pozycję, trzymając za rękojeść (9).
– Obrócić śrubę regulacyjną (5), aż końcówka śruby do- tknie ogranicznika głębokości (30).
– Przesunąć głowicę narzędzia powoli do góry.

Nietypowe elementy

Przy piłowaniu wygiętych lub okrągłych przedmiotów należy je szczególnie starannie zabezpieczyć przed przesuwaniem się. Na linii cięcia nie może powstać szczelina między obrabianym elementem, szyną oporową i stołem pilarskim.

W razie potrzeby należy wykonać specjalne uchwyty.

Kontrola i modyfikacja ustawień podstawowych

Aby zagwarantować precyzję cięć, należy po intensywnym użytkowaniu skontrolować i w razie potrzeby zmodyfikować ustawienia podstawowe elektronarzędzia.

Niezbędne jest do tego doświadczenie oraz odpowiednie specjalistyczne narzędzia.

Serwis firmy Bosch wykona te prace szybko i niezawodnie.

Przed przystąpieniem do jakichkolwiek prac przy elektronarzędziu (np. prace konserwacyjne, wymiana osprzętu itp.), a także na czas transportu i przechowywania należy wyjąć z niego akumulator. Niezamierzone uruchomienie włącznika/wyłącznika grozi skaleczeniem.

Regulacja lasera

Wskazówka: Aby móc przetestować działanie lasera, elektronarzędzie należy podłączyć do zasilania.

Podczas regulacji lasera (np. przesuwając głowicę) należy uważać, aby nie nacisnąć włącznika/wyłącznika. Niezamierzone uruchomienie elektronarzędzia może spowodować obrażenia ciała.

– Ustawić elektronarzędzie w pozycji roboczej.
- Obrócić stół pilarski (17) aż do nacięcia (23) dla kąta 0°. Dźwignia (20) musi w sposób słyszalny zaskoczyć w nacięciu.

Kontrola (zob. rys. T1)

– Narysować na obrabianym elemencie prostą linię cięcia.
- Trzymając za rękojeść (9), przesunąć głowicę powoli do dołu.
– Ułożyć obrabiany element w taki sposób, aby zęby tarczy znalazły się w jednej linii z linią cięcia.
– Przytrzymać obrabiany element w tej pozycji i powoli przesunąć głowicę do góry.
- Zamocować obrabiany element.

- Włączyć wiązkę lasera za pomocą włącznika/wyłącznika (8) bez wcześniejszego naciśnięcia blokady włącznika/wyłącznika (7).

Wiązka lasera musi pokrywać się na całej długości z linią cięcia na obrabianym elemencie, również wtedy, gdy głowica będzie opuszczana na dół.

Ustawianie (zob. rys. T2)

- Obracać śrubą nastawczą (54) za pomocą odpowiednie- go śrubokręta, aż wiązka lasera na całej długości wyrów- na się z linią cięcia na obrabianym elemencie.

Obrót w kierunku przeciwnym do ruchu wskazówek zegara porusza wiązkę lasera z lewej na prawą stronę, obrót w kierunku zgodnym z ruchem wskazówek zegara porusza wiązkę lasera ze strony prawej na lewą.

Ustawianie standardowego pionowego kąta cięcia 0°

– Ustawić elektronarzędzie w pozycji transportowej.
- Obrócić stół pilarski (17) aż do nacięcia (23) dla kąta 0°. Dźwignia (20) musi w sposób słyszalny zaskoczyć w nacięciu.

Kontrola (zob. rys. U1)

- Ustawić kątownik na 90° i umieścić go na stole pilarskim (17).

Ramię kątownika musi leżeć idealnie równo z tarczą pilarską (46).

Ustawianie (zob. rys. U2)

• Zwolnić uchwyt mocujący (9).
• Odkręcić przeciwnakrętkę śruby oporowej (39) za pomocą dostępnego w handlu klucza oczkowego lub widełkowego (10 mm).
  – Wkręcić lub wykręcić śrubę oporową na tyle, by ramię kątownika na całej długości leżało idealnie równo z tarczą.
  – Ponownie dokręcić uchwyt mocujący (31).
  – Następnie ponownie mocno dokręcić przeciwnakrętkę śruby oporowej (39).

Jeżeli wskaźnik kąta cięcia (38) po zakończeniu regulacji nie znajduje się w jednej linii ze znacznikiem 0° na skali (37), należy odkręcić śrubę (55) za pomocą śrubokręta krzyżakowego i wyrównać wskaźnik kąta cięcia względem znacznika 0°.

Ustawianie standardowego pionowego kata cięcia 45°

– Ustawić elektronarzędzie w pozycji roboczej.
- Obrócić stół pilarski (17) aż do nacięcia (23) dla kąta 0°. Dźwignia (20) musi w sposób słyszalny zaskoczyć w nacięciu.
– Zwolnić uchwyt mocujący (31) i przesunąć głowicę, trzymając ją za rękojeść (9) aż do oporu w lewo (45°).

Kontrola (zob. rys. V1)

– Ustawić kątownik na 45° i umieścić go na stole pilarskim (17).

Ramię kątownika musi przylegać na całej długości do tarczy (46).

Ustawianie (zob. rys. V2)

• Zwolnić uchwyt mocujący (31).

• Odkręcić przeciwnakrętkę śruby oporowej (29) za pomocą dostępnego w handlu klucza oczkowego lub widełkowego (10 mm).

• Wkręcić lub wykręcić śrubę oporową na tyle, by ramię kątownika na całej długości leżało idealnie równo z tarczą.

• Ponownie dokręcić uchwyt mocujący (31).
  – Następnie ponownie mocno dokręcić przeciwnakrętkę śruby oporowej (29).

Jeżeli wskaźnik kąta cięcia (38) po zakończeniu regulacji nie znajduje się w jednej linii ze znacznikiem 45° na skali (37), należy najpierw sprawdzić jeszcze raz sprawdzić ustawienie 0° dla pionowego kąta cięcia oraz wskaźniki kąta cięcia. Następnie można powtórzyć ustawianie pionowego kąta cięcia 45°.

Regulacja wskaźnika kąta cięcia (w poziomie) (zob. rys. W)

• Ustawić elektronarzędzie w pozycji roboczej.
• Obrócić stół pilarski (17) aż do nacięcia (23) dla kąta 0°. Dźwignia (20) musi w sposób słyszalny zaskoczyć w nacięciu.

Kontrola

Wskaźnik kąta cięcia (22) musi znajdować się w jednej linii ze znacznikiem 0° na skali (24).

Ustawianie

• Zwolnić śrubę (56) za pomocą śrubokręta krzyżakowego i wyrównać wskaźnik kąta cięcia względem znacznika 0°.
• Dokręcić ponownie śrubę.

Transport (zob. rys. X)

Przed transportem elektronarzędzia należy wykonać następujące kroki:

• Odkręcić śrubę ustalającą (32), jeśli była dokręcona. Przesunąć głowicę do oporu do przodu i dokręcić śrubę ustalającą.
  – Ustawić elektronarzędzie w pozycji transportowej.
  – Należy zdjąć wszystkie elementy osprzętu, których nie można stabilnie przymocować do elektronarzędzia. Na czas transportu nieużywane tarcze należy w miarę możliwości umieścić w zamykanym pojemniku.
• Przenosić elektronarzędzie, trzymając je za uchwyt transportowy (4).

Podczas transportu elektronarzędzia należy używać wyłącznie urządzeń transportowych, nigdy nie wolno używać w tym celu urządzeń zabezpieczających.

Konserwacja i serwis

Konserwacja i czyszczenie

Przed przystąpieniem do jakichkolwiek prac przy elektronarzędziu (np. prace konserwacyjne, wymiana osprzętu itp.), a także na czas transportu i przechowywania należy wyjąć z niego akumulator. Niezamierzone uruchomienie włącznika/wyłącznika grozi skaleczeniem.
▶ Utrzymywanie urządzenia i szczelin wentylacyjnych w czystości gwarantuje prawidłową i bezpieczną pracę.

Osłona musi zawsze mieć możliwość swobodnego poruszania się i samoczynnego zamykania. Dlatego też należy zawsze utrzymywać zakres jej ruchu w czystości.

Pył i wióry należy usuwać po każdym użyciu, przedmuchując sprężonym powietrzem lub za pomocą pędzelka. Należy regularnie czyścić rolkę ślizgową (12).

Osprzet

	Numer katalogowy
Ścisk stolarski 1 609 B04 224
Wkładki	1 609 B05 242
Worek na pył 1 609 B06 278
Tarcze „Standard” do drewna i płyt, do paneli i listew
Tarcza 216 x 30 mm, 24 zęby 2 608 837 721
Tarcza 216 x 30 mm, 48 zębów 2 608 837 723
Tarcze „Expert” do drewna i płyt, do paneli i listew
Tarcza 216 x 30 mm, 24 zęby 2 608 644 518
Tarcza 216 x 30 mm, 48 zębów 2 608 644 519
Tarcze do drewna i płyt, do paneli i listew (AUSTRALIA 3 601 M41 040 )
Tarcza 216 x 30 mm, 24 zęby 2 608 644 646
Tarcze „Standard” do tworzyw sztucznych i metali nie- żelaznych
Tarcza 216 x 30 mm, 64 zęby 2 608 837 776
Tarcze „Expert” do tworzyw sztucznych i metali nieżela- znych
Tarcza 216 x 30 mm, 66 zębów 2 608 644 543

Obsługa klienta oraz doradztwo dotyczące użytkowania

Ze wszystkimi pytaniami, dotyczącymi naprawy i konserwacji nabytego produktu oraz dostępu do części zamiennych, prosimy zwracać się do punktów obsługi klienta. Rysunki techniczne oraz informacje o częściach zamiennych można znaleźć pod adresem: www.bosch-pt.com

Nasz zespół doradztwa dotyczącego użytkowania odpowie na wszystkie pytania związane z produktami firmy Bosch oraz ich osprzętem.

Przy wszystkich zgłoszeniach oraz zamówieniach części zamiennych konieczne jest podanie 10-cyfrowego numeru katalogowego, znajdującego się na tabliczce znamionowej produktu.

Polska

Serwis Elektronarzędzi

Ul. Jutrzenki 102/104

02-230 Warszawa

Na www.serwisbosch.com znajdą Państwo wszystkie szczegóły dotyczące usług serwisowych online.

Tel.: [phone]

Faks: 22 7154440

E-Mail: [e-mail]

www.bosch-pt.pl

196 | Čeština

Transport

Załączone w dostawie akumulatory litowo-jonowe podlegają wymaganiom przepisów dotyczących towarów niebezpiecznych. Akumulatory mogą być transportowane drogą lądową przez użytkownika, bez konieczności spełnienia jakichkolwiek dalszych warunków.

W przypadku przesyłki przez osoby trzecie (np. transport drogą powietrzną lub za pośrednictwem firmy spedycyjnej) należy dostosować się do szczególnych wymogów dotyczących opakowania i oznakowania towaru. W takim wypadku podczas przygotowywania towaru do wysyłki należy skonsultować się z ekspertem ds. towarów niebezpiecznych.

Akumulatory można wysyłać tylko wówczas, gdy ich obudowa nie jest uszkodzona. Odsłonięte styki należy zakleić, a akumulator zapakować w taki sposób, aby nie mógł on się poruszać (przesuwać) w opakowaniu. Należy wziąć też pod uwagę ewentualne inne przepisy prawa krajowego.

Utylizacja odpadów

Elektronarzędzia, akumulatory, osprzęt i opakowanie należy oddać do powtórnego przetworzenia zgodnego z obowiązującymi przepisami

w zakresie ochrony środowiska.

Elektronarzędzia i akumulatora/baterii nie wolno wyrzucać do odpadów domowych!

Tylko dla krajów UE:

Zgodnie z europejską dyrektywą 2012/19/UE niezdatne do użytku elektronarzędzia, a zgodnie z europejską dyrektywą 2006/66/WE uszkodzone lub zużyte akumulatory/baterie, należy zbierać osobno i doprowadzić do ponownego przetworzenia zgodnie z przepisami ochrony środowiska.

Akumulatory/baterie:

Li-Ion:

Prosimy postępować zgodnie ze wskazówkami umieszczonymi w rozdziale Transport (zob. „Transport“, Strona 196).

Čeština
