Produkttype	Trådløs radiel geringssav
Mærke og model	Bosch GCM 18V-216 Professional
Reference	3 601 M41 0.. / 3 601 M41 0B0
Savklingens dimensioner	Diameter 216 mm, boring 30 mm (eller 25,4 mm), tykkelse 1,2-1,8 mm
Tomgangshastighed	4.600 omdr./min
Vægt	15,1-16,1 kg (afhængig af batteri)
Strømforsyning	Lithium-ion batteri 18 V (type GBA 18V... eller ProCORE18V...)
Maksimale skæreevner (0°/0°)	70 x 270 mm (højde x bredde)
Geringsvinkelområde (vandret)	-47° til +47°
Hældningsvinkelområde (lodret)	0° til 45°
Indbygget laser	Klasse 1M, 650 nm, < 0,39 mW
Støjniveau (lydtryk)	95 dB(A); effekt 104 dB(A)
Hovedfunktioner	Lige, langsgående, tværgående, gerings-, skråsnit; savning med/uden radial bevægelse; notskæring
Sikkerhedsanordninger	Pendulbeskyttelsesafdækning, spindellås, transportsikring, tændingssikring
Medfølgende tilbehør	Støvpose, transportgreb, SDS-spindel, skruetvinge, unbrakonøgle
Vedligeholdelse og rengøring	Rengør ventilationsåbninger, glidevalser; udskift slidte flisskærme; kontrol af grundlæggende indstillinger hos autoriseret Bosch service
Reservedele og reparerbarhed	Reservedele tilgængelige via Bosch; reparation mulig på under 5 dage via SAV DIRECT
Garanti og service	Bosch kundeservice: tlf. 0811 360122 (Frankrig), [e-mail]
Driftstemperaturer	-20 til +50 °C (opladning: 0 til +45 °C)
Anbefalede opladere	AL 18.., AL 36.., GAL 18V-..., GAL 18.., GAX 18V-30, GAL 3680

Ofte stillede spørgsmål - GCM 18V-216 Professional BOSCH

Hvad er den maksimale skæreevne for GCM 18V-216?

Ved lige snit (0° geringsvinkel og 0° hældning) er den maksimale højde 70 mm og bredden 270 mm. Med en geringsvinkel på 45° bliver bredden 190 mm.

Hvordan skifter jeg savklingen?

Fjern batteriet. Brug unbrakonøglen til at skrue unbrakoskruen (venstregevind) eller SDS-spindlen af. Hold spindellåsen nede. Fjern skruen, flangen, derefter klingen. Montér den nye klinge i henhold til rotationsretningen, sæt flangen på og spænd. Brug beskyttelseshandsker.

Hvilket batteri kan jeg bruge med denne sav?

Brug udelukkende originale Lithium-Ion Bosch batterier på 18 V, modellerne GBA 18V... eller ProCORE18V.... Kompatible opladere er AL 18.., AL 36.., GAL 18V-..., osv.

Hvordan indstiller jeg gerings- og hældningsvinklen?

Til geringsvinkel: Løsn låseknappen (19), drej bordet og lås den ønskede vinkel. Til hældning: Løs spændespændingsgrebet (31), vip værktøjsarmen og spænd igen. Forudindstillede hak gør almindelige indstillinger nemme (0°, 15°, 22,5°, 45°).

Hvordan aktiveres styrelaseren?

Tryk let på tænd/sluk-kontakten (8) uden at trykke på tændingssikringen (7). En laserstråle viser skærelinjen. Juster med justeringsskruen (54).

Hvad er de vigtigste sikkerhedsforskrifter?

Læs alle advarsler. Brug beskyttelsesbriller, høreværn, støvmaske. Placer aldrig hænderne i skæreområdet. Brug skruetvinger. Sørg for at emnet er godt fastgjort. Fjern batteriet før justering.

Hvordan monterer jeg saven på et stativ?

Fastgør saven på en plan og stabil overflade ved hjælp af boringerne (16) og passende skruer. Du kan også bruge et Bosch GTA arbejdsstativ. Til fleksibel montering foldes vippefoden (21) ud.

Hvad gør jeg, hvis klingen blokerer?

Sæt saven i slukket position, vent til klingen stopper helt, og fjern derefter batteriet. Frigør derefter det fastklemte emne. Kontrollér, at klingen ikke er beskadiget.

Hvordan vedligeholder jeg saven?

Rengør regelmæssigt ventilationsåbninger, glidevalser og beskyttelsesafdækning. Udskift slidte flisskærme. Til grundlæggende indstillinger, kontakt en autoriseret Bosch kundeservice.

Hvordan transporteres saven sikkert?

Sæt saven i transportposition: Lås bordet, træk værktøjsarmen helt frem, spænd spændeskruen, sænk derefter armen og aktiver transportsikringen (36). Bær saven i transportgrebet (4). Fjern batteriet.

BRUGSANVISNING GCM 18V-216 Professional BOSCH

Sikkerhedsinstrukser

Generelle sikkerhedsanvisninger for el-værktøj

ADVARSEL

Læs alle sikkerhedsadvarsler, instruktioner, illustrationer og spe-

cifikationer, som følger med el-værktøjet. I tilfælde af manglende overholdelse af anvisningerne nedenfor er der risiko for elektrisk stød, brand og/eller alvorlige personskader.

Opbevar alle sikkerhedsinstrukser og anvisninger til senere brug.

Betegnelsen "el-værktøj" i advarslerne refererer til dit (ledningsforbundne) el-værktøj tilsluttet lysnettet eller til batteridrevet (ledningsfrit) el-værktøj.

Sikkerhed på arbejdspladsen

▶ Hold arbejdsområdet rent og godt oplyst. Rodede eller mørke områder kan medføre ulykker.
Brug ikke el-værktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dampe.
Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når el-værktøjet er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen.

Elektrisk sikkerhed

▶ El-værktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke

adapterstik sammen med jordforbundet el-værktøj.

Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød.

▶ Undgå kropskontakt med jordforbundne overflader som f. eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød.
El-værktøj må ikke udsættes for regn eller fugt. Indtrængen af vand i el-værktøj øger risikoen for elektrisk stød.
Brug ikke ledningen til formål, den ikke er beregnet til. Du må aldrig bære el-værktøjet i ledningen, hænge el-værktøjet op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten. Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød.
Hvis el-værktøjet benyttes i det fri, må der kun benyttes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug ned-sætter risikoen for elektrisk stød.
Hvis det ikke kan undgås at bruge el-værktøjet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at få elektrisk stød.

Personlig sikkerhed

Det er vigtigt at være opmærksom og holde øje med, hvad man laver, og bruge el-værktøjet fornuftigt.
Brug ikke el-værktøj, hvis du er træt, har indtaget alkohol eller er påvirket af medikamenter eller euforiserende stoffer. Få sekunders uopmærksomhed ved brug af el-værktøjet kan føre til alvorlige personskader.
Brug personligt beskyttelsesudstyr. Brug altid beskyttelsesbriller. Brug af sikkerhedsudstyr som f. eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn afhængig af maskintype og anvendelse nedsætter risikoen for personskader.
Undgå utilsigtet igangsætning. Kontrollér, at el-værktøjet er slukket, før du tilslutter det til strømtilførslen og/eller batteriet, løfter eller bærer det. Undgå at bære el-værktøjet med fingeren på afbryderen og sørg for, at el-værktøjet ikke er tændt, när det sluttes til nettet, da dette øger risikoen for personskader.
Gør det til en vane altid at fjerne indstillingsværktøj eller skruenøgle, før el-værktøjet startes. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader.
Undgå en unormal legemsposition. Sørg for at stå sikkert, mens der arbejdes, og kom ikke ud af balance. Dermed har du bedre muligheder for at kontrollere el-værktøjet, hvis der skulle opstå uventede situationer.
Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår og tøj væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår.
Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes

108 | Dansk

korrekt. Brug af en støvopsugning kan reducere støvmængden og dermed den fare, der er forbundet med støv.

▶ Selvom du kender værktøjet godt og er vant til at bruge det, skal du alligevel være opmærksom og overholde sikkerhedsanvisningerne. Et øjebliks uopmærksomhed kan medføre alvorlige personskader.

Omhyggelig omgang med og brug af el-værktøj

▶ Undgå overbelastning af el-værktøjet. Brug altid el-værktøj, der er beregnet til det stykke arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedst og mest sikkert inden for det angivne effektområde.
Brug ikke el-værktøj, hvis afbryderen er defekt. El-værktøj, der ikke kan startes eller stoppes, er farligt og skal repareres.
- Træk stikket ud af stikkontakten og/eller fjern batteriet, hvis det kan tages af, før el-værktøjet justeres, før skift af tilbehørsdele og før el-værktøjet lægges til opbevaring. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af el-værktøjet.
▶ Opbevar ubenyttet el-værktøj uden for børns række-vidde. Lad aldrig personer, der ikke er fortrolige med el-værktøjet eller ikke har gennemlæst disse instrukser, benytte el-værktøjet. El-værktøj er farligt, hvis det benyttes af ukyndige personer.
▶ Vedligehold el-værktøj og tilbehørsdele. Kontroller, om bevægelige maskindele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at el-værktøjets funktion påvirkes. Få beskadigede dele repareret, inden el-værktøjet tages i brug. Mange uheld skyldes dårligt vedligeholdt el-værktøj.
▶ Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre.
Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. disse instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af el-værktøjet til formål, som ligger uden for det fastsatte anvendelsesområde, kan føre til farlige situationer.
Hold håndtag og gribeflader tørre, rene og fri for olie og smørefedt. Hvis håndtag og gribeflader er glatte, kan værktøjet ikke håndteres og styres sikkert, hvis der sker noget uventet.

Omhyggelig omgang med og brug af akku-værktøj

▶ Oplad kun batterier i ladeapparater, der er anbefalet af producenten. Et ladeapparat, der er egnet til en bestemt type batterier, må ikke benyttes med andre batterier – brandfare.
Brug kun batterier, der er beregnet til el-værktøjet. Brug af andre batterier øger risikoen for personskader og er forbundet med brandfare.
▶ Batterier, der ikke benyttes, må ikke komme i berøring med metaldele såsom kontorclips, mønter, nøg-

ler, søm, skruer eller andre små metalgenstande, da disse kan kortslutte kontakterne. En kortslutning mellem batteri-kontakterne øger risikoen for personskader i form af forbrændinger.

Hvis batteriet anvendes forkert, kan der slippe væske ud af batteriet - undgå kontakt. Hvis det alligevel skulle ske, skylles med vand. Søg læge, hvis væsken kommer i øjnene. Batterivæske kan give hudirritation eller forbrændinger.
Brug ikke batterier eller værktøj, som er beskadiget eller modificeret. Beskadigede eller modificerede batterier kan reagere uforudsigeligt og forårsage brand, eksplosion eller fare for personskade.
▶ Batterier eller værktøj må ikke udsættes for ild eller meget høje temperaturer. Ild eller temperaturer over 130 °C kan medføre eksplosion.
Følg alle instruktioner for opladning. Batteriet må ikke oplades ved temperaturer uden for det område, der er angivet i instruktionerne. Forkert opladning eller opladning ved temperaturer uden for det angivne område kan medføre skader på batteriet og forøge brandfaren.

Service

Sørg for, at el-værktøj kun repareres af kvalificerede fagfolk og at der kun benyttes originale reservedele. Dermed sikres størst mulig maskinsikkerhed.
▶ Beskadigede batterier må aldrig repareres. Repara-tion af batterier må kun udføres af producenten eller au-toriserede reparatører.

Sikkerhedsadvarsler for geringssave

Geringssave benyttes til savning af træ eller trælignende produkter. De kan ikke bruges med slibeskiver til savning af jernholdige materialer som f.eks. stænger, stave, stolper o.l. Slibestøv får bevægelige dele såsom den nederste skærm til at sætte sig fast. Gnister fra slibeskæring vil få den nederste skærm, indlægsskinnen og andre plastdele til at brænde.
Brug altid skruetvinger til at holde emnet, hvis det er muligt. Hvis du støtter emnet med hånden, skal du altid holde hånden mindst 100 mm fra den ene side af savklingen. Brug ikke denne sav til at skære emner, der er for små til at kunne fastspændes sikkert eller holdes med hånden. Hvis du holder hånden for tæt på savklingen, er der større risiko for kvæstelser ved kontakt med savklingen.
Emnet må ikke kunne bevæges sig, og det skal spændes fast eller holdes mod både den justerbare anlægsflade og bordet. Du må ikke føre emnet ind i savklingen eller save frihånds på nogen måde. Emner, der ikke er fastspændt, eller som bevæger sig, kan slynges bort med høj hastighed og forårsage kvæstelser.
▶ Skub saven gennem emnet. Træk ikke saven gennem emnet. For at save skal du løfte savhovedet og trække det over emnet uden at save, starte motoren, presse savhovedet ned og skubbe saven gennem emnet. Savning under træk kan medføre, at savklingen bevæger sig

op på toppen af emnet, og klingeenheden med stor kraft slynges mod operatøren.

Læg aldrig hånden over den planlagte savelinje, hverken foran eller bag savklingen. Det er meget farligt at støtte emnet med krydsede hænder, dvs. holde emnet til højre for savklingen med venstre hånd eller omvendt.
Ræk ikke hånden ind over anlægsfladen mindre end 100 mm fra savklingen fra nogen af siderne for at fjerne træstumper eller af andre grunde, mens klingen roterer. Du kan ikke altid se, hvor tæt på din hånd den roterende savklinge befinder sig, og du kan komme alvorligt til skade.
Undersøg emnet, før du saver. Hvis emnet er buet eller skævt, skal du spænde det fast med den buede yderside mod anlægsfladen. Sørg altid for, at der ikke er mellemrum mellem emne, anlægsflade og bord langs med skærelinjen. Bøjede eller skæve emner kan vride eller flytte sig og føre til blokering på den roterende savklinge under savning. Der bør ikke være søm eller fremmedlegemer i emnet.
Brug ikke saven, før alt værktøj, trækstykker m.m. undtagen emnet er fjernet fra bordet. Små stumper, løse træstykker eller andre genstande kan blive slynget bort med stor kraft, hvis de kommer i kontakt med den roterende savklinge.
▶ Sav kun et emne ad gangen. En stabel med flere emner kan ikke fastgøres eller støttes forsvarligt og kan sætte sig fast i klingen eller bevæge sig under savning.
Sørg for at placere eller montere geringssaven på en plan, stabil arbejdsflade før brug. En plan og stabil arbejdsflade nedsætter risikoen for, at geringssaven bliver ustabil.
Planlæg dit arbejde. Hver gang du ændrer fase- eller geringsvinklen, skal du huske at kontrollere, at den justerbare anlægsflade er indstillet korrekt, så den støtter emnet og ikke berører savklingen eller afskærmningen. Bevæg savklingen gennem et komplet simuleret snit uden at slå værktøjet "TIL" og uden et emne på bordet for at sikre, at savklingen ikke kan komme i berøring med eller beskadige den justerbare anlægsflade.
Sørg for egnet støtte som f.eks. bordudvidelser, savbukke e.l., hvis emnet er længere eller bredere end bordpladen. Emner, der er længere eller bredere end geringssaven, kan vippe hvis de ikke er understøttet forsvarligt. Hvis det savede stykke eller emne vipper, kan det løfte den nederste skærm eller blive slynget ud af den roterende savklinge.
Brug ikke en anden person som erstatning for en bordudvidelse eller som ekstra støtte. Hvis emnet ikke holdes stabilt, kan savklingen sætte sig fast, eller emnet kan bevæge sig under savningen, så du og din medhjælper trækkes ind i den roterende savklinge.
Det afskårne stykke må ikke blokeres eller på nogen måde presses imod den roterende savklinge. Hvis det begrænses, f.eks. ved at bruge længdestop, kan det afskårne stykke blive trykket imod savklingen og slynget bort med stor kraft.

Brug altid en klemme eller en fastgørelsesanordning, der er designet til at give runde materialer som stænger eller rør en forsvarlig støtte. Stænger har en tendens til at rulle under savning, så savklingen "bider" og kan trække emnet med din hånd ind i savklingen.
Lad savklingen komme op på fuld hastighed før kontakt med emnet. Dette reducerer faren for, at emnet slynges ud.
Stands geringssaven, hvis emnet eller savklingen sætter sig fast. Vent, til alle bevægelige dele står stille, og træk så stikket ud af strømkilden og/eller fjern batteriet. Først derefter må du fjerne materialet, der har sat sig fast. Ved fortsat savning med et blokeret emne kan du miste kontrollen over geringssaven eller beskadige den.
Når du har fuldført snittet, skal du slippe kontakten, holde savhovedet nede og vente, til savklingen er standset, før du fjerner det afskårne stykke. Det er farligt at stikke hånden hen til savklingen, mens den stadig er i bevægelse.
▶ Hold godt fast i håndtaget, hvis du udfører et ufuldstændigt snit, eller du slipper kontakten, før savhovedet er helt nede. Savens bremsekraft kan medføre, at savhovedet pludselig trækkes ned og udgør en risiko for at komme til skade.
▶ Hold arbejdspladsen ren. Materialeblandinger er ekstra farlige. Letmetalstøv kan brænde eller eksplodere.
Anvend ikke uskarpe, revnede, bøjede eller beskadigede savklinger. Savklinger med uskarpe eller forkert indstillede tænder fører til øget friktion, fastklemning af savklingen og tilbageslag, fordi savspalten er for smal.
Brug ikke savklinger af højlegeret hurtigstål (HSSstål). Sådanne savklinger kan let brække.
Brug altid savklinger med dornhuller i den rigtige størrelse og form (rombeformede, runde). Savklinger, der ikke passer til savens monteringsanordninger, vil køre skævt og medføre, at du mister kontrollen.
Fjern aldrig snitrester, træspåner osv. fra skæreområdet, mens el-værktøjet kører. Stil altid først værktøjsarmen i hvileposition, før el-værktøjet slukkes.
▶ Berør først savklingen efter arbejdet, når den er kølet helt af. Savklingen bliver meget varm under arbejdet.
▶ Sørg for, at advarselsskilte aldrig gøres ukendelige på el-værktøjet.
▶ Beskadiges akkuen, eller bruges den forkert, kan der sive dampe ud. Akkuen kan antændes eller eksplodere. Tilfør frisk luft, og søg læge, hvis du føler dig utilpas. Dampene kan irriterе luftvejene.
- Åbn ikke akkuen. Fare for kortslutning.
- Akkuen kan blive beskadiget af spidse genstande som f.eks. søm eller skruetrækkere eller ydre kraftpåvirkning. Der kan opstå indvendig kortslutning, så akkuen kan antændes, ryge, eksplodere eller overophedes.
Brug kun akkuen i producentens produkter. Kun på denne måde beskyttes akkuen mod farlig overbelastning.

110 | Dansk

Beskyt akkuen mod varme (f.eks. også mod varige solstråler, brand, snavs, vand og fug- tighed). Der er risiko for eksplosion og kort- slutning.

Elværktøjet udleveres med et advarselsskilt (se tabelen "Symboler og deres betydning").

Ret ikke laserstrålen mod personer eller dyr, og kig aldrig ind i den direkte eller reflekterede laserstråle. Det kan blænde personer, forårsage ulykker eller beskadige øjnene.

▶ Ret aldrig laserstrålen mod personer, som kigger gen- nem en kikkert eller lignende. Det kan skade deres øj- ne.
Hvis du får laserstrålen i øjnene, skal du lukke dem med det samme og straks bevæge hovedet ud af stråleområdet.
Erstat ikke den indbyggede laser med en laser af en anden type. Anvendes en anden laser, der ikke passer til dette el-værktøj, kan personer udsættes for fare.
▶ Foretag aldrig ændringer af laseranordningen.
Brug ikke laserbrillerne som beskyttelsesbriller. Med laserbrillerne kan man lettere få øje på laserstrålen, men de beskytter ikke mod laserstråling.
Brug ikke laserbrillerne som solbriller eller i trafikken. Laserbrillerne giver ikke fuldstændig UV-beskyttelse, og de nedsætter farveopfattelsen.
Brug ikke optisk samlende instrumenter som kikkerter etc. til at undersøge strålingskilden. Det kan skade dine øjne.
Forsigtig – hvis andre end de her angivne betjeningseller justeringsanordninger benyttes, eller andre fremgangsmåder udføres, kan der opstå en farlig strålingseksposition.

Symboler

De efterfølgende symboler kan være af betydning for dit elværktøj. Læg mærke til symbolerne og overhold deres betydning. En rigtig forståelse af symbolerne er med til at sikre en god og sikker brug af el-værktøjet.

Laserstråling Må ikke betragtes direkte med te- leskopoptik Laser klasse 1M

Hold hænderne væk fra saveområdet, när el-værktøjet kører. Kontakt med savklingen er forbundet med kvæstelsesfare.

Brug støvmaske.

Brug sikkerhedsbriller.

Brug høreværn. Støjpåvirkning kan føre til tab af hørelse.

Farligt område! Hold så vidt muligt hænder, fingre eller arme væk fra dette område.

Ved savning af lodrette geringsvinkler skal den justerbare anslagsskinne trækkes udefter.

3 601 M41 000, Vær opmærksom på savklingens mål. 3 601 M41 040: Huldiameteren skal passe til værktøjsspindlen uden slør. Hvis det er nødvendigt at anvende et reduktionsstykke, skal du sikre, at reduktionsstykket er dimensioneret til stambladstykkelsen og savklingens huldiameter samt værktøjsspindlens diameter. Anvend så vidt muligt reduktionsstykkerne, som leveres med savklingen. Savklingens diameter skal svare til oplysningerne på symbolet.

Viser omdrejningsretningen for SDS-bolten til fastspænding af savklingen (mod uret) og løsnelse af savklingen (med uret).

Læs alle sikkerhedsinstrukser og anvisninger. Overholdes sikkerhedsinstrukserne og anvisningerne ikke, er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Vær opmærksom på alle illustrationer i den forreste del af betjeningsvejledningen.

Beregnet anvendelse

El-værktøjet er beregnet til som standmodel at udføre længde- og tværsnit med lige snitforløb i hårdt og blødt træ samt i spån- og fiberplader. Herunder er vandrette geringsvinkler fra -47° til +47° samt lodrette geringsvinkler fra 0° til +45° mulige.

Det er muligt at save i aluminiumsprofiler og plast, hvis der bruges tilsvarende savklinger.

Illustrerede komponenter

Nummereringen af de illustrerede komponenter refererer til illustrationen af el-værktøjet på illustrationssiden.

(1) Trækanordning
(2) Støvpose ^A)
(3) Spånudkast
(4) Transportgreb
(5) Justeringsskrue til dybdeanslag
(6) Laserbeskyttelseskappe
(7) Kontaktspærre til tænd/sluk-kontakt
(8) Tænd/sluk-kontakt
(9) Håndgreb
(10) Beskyttelsesskærm
(11) Pendulbeskyttelsesskærm
(12) Gliderulle
(13) Anslagsskinne
(14) Forlængelse af savbord
(15) Klemskrue til savbordsforlængelse
(16) Boringer til montering
(17) Savbord
(18) Ilægningsplade
(19) Knop til indstilling af vilkårlige geringsvinkler (vandret)
(20) Arm til indstilling af geringsvinkel (vandret)
(21) Vippebeskyttelse
(22) Vinkelviser til geringsvinkel (vandret)
(23) Hak til standardgeringsvinkler (vandret)
(24) Skala til geringsvinkel (vandret)
(25) Indstillelig anslagsskinne
(26) Skruetvinge
(27) Spånafviser

(28) Anslag standard-geringsvinkel 45° (lodret)
(29) Anslagsskrue til 45°-geringsvinkel (lodret)
(30) Dybdeanslag
(31) Spændegreb til vilkärlige geringsvinkler (lodret)
(32) Låseskrue til trækanordning
(33) Spindellås
(34) Akku
(35) Akku-udløserknap
(36) Transportsikring
(37) Skala til geringsvinkel (lodret)
(38) Vinkelviser til geringsvinkel (lodret)
(39) Anslagsskrue til 0°-geringsvinkel (lodret)
(40) Anslag til standard-geringsvinkel 0° (lodret)
(41) Unbrakonøgle (5 mm)
(42) Akku-ladetilstandsindikator
(43) Tast til ladetilstandsindikator
(44) Unbrakoskrue til savklingefastgørelse
(45) Spændeflange
(46) Savklinge
(47) Indvendig spændeflange
(48) SDS-bolt
(49) Låseskrue til den indstillelige anslagsskinne
(50) Gevindstang
(51) Boringer til skruetvinge
(52) Udgangsåbning laserstråling
(53) Skruer til ilægningsplade
(54) Stilleskrue til laserpositionering (parallelitet)
(55) Skrue til vinkelviser (lodret)
(56) Skrue til vinkelviser (vandret)

A) Tilbehør, som er illustreret og beskrevet i betjeningsvejledningen, er ikke indeholdt i leveringen. Det fuldstændige tilbehør findes i vores tilbehørsprogram.

Tekniske data
Kap-/geringssav GCM 18V-216 GCM 18V-216

Varenummer		3 601 M41 0.. 3 601 M41 0B0
Omdrejningstal, ubelastet o/min 4600 4600
Lasertype nm 650 650
	mW <0,39 <0,39
Laserklasse 1M 1M
Divergens laserlinje mrad (360°-graders vinkel)		1,0 1,0
Vægt svarer til EPTA-Procedure 01:2014	kg 15,1-16,1	^A)	15,1-16,1 ^A)
Tilladt omgivelsestemperatur
-Ved opladning °C 0...+45 0...+45
-Ved drift ^B) og ved opbevaring °C	-20...+50	-20...+50

112 | Dansk

Kap-/geringssav GCM 18V-216 GCM 18V-216

Anbefalede akkuer ProCORE18V...		GBA 18V...GBA 18V... W	ProCORE18V...GBA 18V...GBA 18V... W
Anbefalede ladere AL 18..		AL 36..GAL 18V-...GAL 18..GAX 18V-30GAL 3680	AL 18..AL 36..GAL 18V-...GAL 18..GAX 18V-30GAL 3680

Anbefalede ladere til induktive akkuer GAL 18.. W GAL 18.. W

A) afhængigt af den anvendte akku
B) begrænset ydelse ved temperaturer <0 °C
Tilladte emnemål (se "Tilladte emnemål", Side 116)

Støjinformation

Støjemissionsværdier fundet iht. EN 62841-3-9.

El-værktøjets A-vægtede støjniveau er typisk: Lydtryksni-veau 95 dB(A); lydeffektniveau 104 dB(A). Usikkerhed K = 3 dB.

Brug høreværn!

Det støjemissionsniveau, der er angivet i nærværende instruktioner, er blevet målt iht. en standardiseret måleproces, og kan bruges til at sammenligne el-værktøjer. Det er også egnet til en foreløbig vurdering af støjemissionen.

Den angivne støjemissionsværdi repræsenterer de væsentlige anvendelser af el-værktøjet. Hvis el-værktøjet dog anvendes til andre formål, med afvigende indsatsværktøj eller utilstrækkelig vedligeholdelse, kan støjemissionsniveauet afvige. Dette kan føre til en betydelig forøgelse af støjemissionen i hele arbejdstidsrummet.

Til en nøjagtig vurdering af støjemissionen bør der også tages højde for de tider, i hvilke værktøjet er slukket eller godt nok kører, men rent faktisk ikke anvendes. Dette kan føre til en betydelig reduktion af støjemissionsniveauet i hele arbejdstidsrummet.

Montering

Tag altid akkuen ud af el-værktøjet, før der arbejdes på el-værktøjet (f.eks. vedligeholdelse, værktøjsskift osv.) samt før det transporteres og lægges til opbevaring. Utilsigtet aktivering af start-stop-kontakten er forbundet med kvæstelsesfare.

Leveringsomfang

Vær i den forbindelse opmærksom på det viste leveringsomfang i starten af betjeningsvejledningen.

Kontrollér at alle dele, der nævnes i det følgende, er blevet leveret sammen med el-værktøjet, før det tages i brug første gang:

• Kap-/geringssav med monteret savklinge
• Støvpose (2)
• Transportgreb (4), 2 skruer til monteringen
• SDS-bolt (48)
• Skruetvinge (26)
• Unbrakonøgle (41)

Bemærk: Kontrollér el-værktøjet for eventuelle beskadigelser.

Inden fortsat brug af el-værktøjet skal sikkerhedsanordninger eller let beskadigede dele kontrolleres omhyggeligt for at konstatere, om værktøjet kan fungere rigtigt til de formål, det er beregnet til. Kontrollér, at de bevægelige dele fungerer korrekt og ikke sidder fast, eller om delene er beskadiget. Alle dele skal være monteret rigtigt og alle betingelser opfyldt for at sikre en fejlfri drift.

Beskadigede beskyttelsesanordninger og dele skal repareres eller udskiftes korrekt på et anerkendt værksted.

Opladning af akku

Brug kun de ladeaggregater, der fremgår af de tekniske data. Kun disse ladeaggregater er afstemt i forhold til den lithium-ion-akku, der bruges på dit el-værktøj.

Bemærk: Akkuen leveres delvis opladet. For at sikre, at akkuen fungerer 100 %, oplades akkuen helt før første ibrugtagning.

Li-ion-akkuen kan oplades til enhver tid, uden at levetiden forkortes. En afbrydelse af opladningen beskadiger ikke akkuen.

Lithium-ion-batteriet er beskyttet mod dybafladning via "Electronic Cell Protection (ECP)" (elektronisk cellebeskyttelse). Er akkuen afladet, slukkes el-værktøjet med en beskyttelseskontakt: Indsatsværktøjet bevæger sig ikke mere.

Tryk ikke videre på start-stop-kontakten efter automatisk slukning af el-værktøjet. Batteriet kan blive beskadiget.

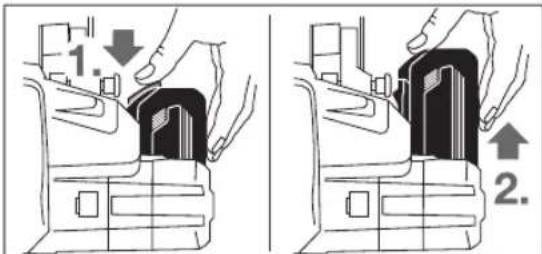

Udtagning af akku (se billede A)

Akkuen (34) har to läsetrin, der forhindrer, at akkuen falder ud, hvis man skulle komme til at trykke på akku-udløserknappen (35) ved et uheld. Så længe akkuen sidder i el-værktøjet, holdes den i position af en fjeder.

Akkuen (34) tages ud ved at trykke på akku-udløserknappen (35) og trække akkuen fremad og ud af el-værktøjet. Undgå brug af vold.

Akku-ladetilstandsindikator (se billede B)

Af sikkerhedsgrunde er det kun muligt at forespørge om ladetilstanden, når el-værktøjet er standset.

Akku-type GBA 18V...

De tre grønne lysdioder på akku-ladetilstandsindikato-ren (42) viser akkuens (34) ladetilstand. Tryk på tasten (43) for at få vist ladetilstanden. Dette er også muligt, när akkuen er taget af.

LED Kapacitet

Konstant lys 3 x grøn 60 - 100 %

Konstant lys 2 x grøn 30 - 60 %

Konstant lys 1 x grøn 5 - 30 %

Blinklys 3 x grøn 0 - 5 %

Hvis ingen lysdioder lyser efter tryk på tasten (43), er akku-en defekt og skal udskiftes.

Akku-type ProCORE 18V...

De fem grønne lysdioder på akku-ladetilstandsindikatoren (42) viser akkuens ladetilstand (34). Tryk på tasten (43) for at få vist ladetilstanden. Dette er også muligt, när akkuen er taget af.

LED Kapacitet

Konstant lys 5 x grøn 80 - 100 %

Konstant lys 4 x grøn 60 - 80 %

Konstant lys 3 x grøn 40 - 60 %

LED Kapacitet

Konstant lys 2 x grøn 20 - 40 %

Konstant lys 1 x grøn 5 - 20 %

Blinklys 1 x grøn 0 - 5 %

Hvis ingen lysdioder lyser efter tryk på tasten (43), er akku-en defekt og skal udskiftes.

Montering af transportgreb (se billede C)

- Skru transportgrebet (4) fast i de dertil beregnede gevind med de vedlagte skruer.

Stationær eller fleksibel montering

For at sikre en sikker håndering skal el-værktøjet monteres på en lige og stabil arbejdsflade (f.eks. værktøjsbænk), før det tages i brug.

Montering på en arbejdsflade (se billede D1)

- Fastgør el-værktøjet på arbejdsfladen med en egnet skru- eforbindelse. Hertil benyttes boringerne (16).

Montering på et Bosch-arbejdsbord

GTA-arbejdsbordene fra Bosch støtter el-værktøjet på ethvert underlag vha. højdejusterbare fødder. Emneunderlagene på arbejdsbordene bruges til at understøtte lange emner.

Læs alle advarselshenvisninger og instruktioner, der følger med arbejdsbordet. I tilfælde af manglende overholdelse af advarselshenvisningerne og instruktionerne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

- Opstil arbejdsbordet korrekt, før du monterer elværktøjet. En korrekt opstilling er vigtig for at forhindre, at underlaget falder sammen.

- Monter el-værktøjet i transportpositionen på arbejdsbordet.

Fleksibel opstilling (ikke anbefalet!) (se billede D2)

Hvis det mod forventning ikke skulle være muligt at montere el-værktøjet på et jævnt og stabilt arbejdsunderlag, kan du alternativt opstille det med vippebeskyttelse.

Uden vippebeskyttelse er el-værktøjet ikke sikkert og kan vippe, især ved savning af maksimale vandrette og/eller lodrette geringsvinkler.

- Drej vippebeskyttelsen (21) så langt ind eller ud, at elværktøjet lige akkurat står på arbejdsfladen.

Støv-/spånudsugning

Støv fra materialer som f.eks. blyholdig maling, nogle træsorter, mineraler og metal kan være sundhedsfarlige. Berøring eller indånding af støv kan føre til allergiske reaktioner og/eller åndedrætssygdomme hos brugeren eller personer, der opholder sig i nærheden af arbejdspladsen.

Bestemt støv som f.eks. ege- eller bøgestøv gælder som kræftfremkaldende, især i forbindelse med ekstra stoffer til træbehandling (chromat, træbeskyttelsesmiddel). Asbestholdigt materiale må kun bearbejdes af fagfolk.

- Brug helst en støvopsugning, der egner sig til materialet.

114 | Dansk

• Sørg for god udluftning af arbejdspladsen.
• Det anbefales at bære åndeværn med filterklasse P2.
  Overhold forskrifterne, der gælder i dit land vedr. de materialer, der skal bearbejdes.

▶ Undgå at der samler sig støv på arbejdspladsen. Støv kan let antænde sig selv.

Støv-/spånopsugningen kan blive blokeret af støv, spåner eller brudstykker fra emnet.

• Sluk for el-værktøjet, og tag akkuen ud.
• Vent til savklingen står helt stille.
• Find frem til årsagen til blokeringen og afhjælp den.

Egen udsugning (se billede E)

Til nem opsamling af spånerne anvendes den medfølgende støvpose (2).

• Kontrollér og rengør altid støvposen efter brug.
  Fjern støvposen, før der saves i aluminium, for at undgå fare for brand.
• Sæt støvposen (2) på spånudkastet (3).

Støvposen må aldrig komme i berøring med de bevægelige maskindele under savning.

Tøm støvposen rettidigt.

For udsugning kan du også tilslutte en støvsugerslange (∅ 35 mm) på spånudkastet (3).

- Sæt støvsugerslangen fast i spånudkastet (3).

Anvend en specialstøvsuger til opsugning af særligt sundhedsfarligt, kræftfremkaldende eller tørt støv.

Udskiftning af savklinge

Tag altid akkuen ud af el-værktøjet, før der arbejdes på el-værktøjet (f.eks. vedligeholdelse, værktøjsskift osv.) samt før det transporteres og lægges til opbevaring. Utilsigtet aktivering af start-stop-kontakten er forbundet med kvæstelsesfare.
Brug beskyttelseshandsker, när savklingen monteres. Berøring af savklingen er forbundet med kvæstelsesfare.

Anvend kun savklinger, hvis max. tilladte hastighed er højere end dit el-værktøjs omdrejningstal i ubelastet tilstand.

Brug kun savklinger, der svarer til de tekniske data, der er angivet i denne vejledning, og som er kontrolleret og mærket tilsvarende iht. EN 847-1.

Brug kun savklinger, der er anbefalet af el-værktøjets producent og som er egnet til det materiale, der skal bearbejdes.

Dette forhindrer overophedning af savtænderne ved savning.

Montering med unbrakoskrue (se billeder F1–F4)

Afmontering af savklinge:

• Stil el-værktøjet i arbejdsstilling.

• Drej unbrakoskruen (44) med unbrakonøglen (5 mm), og tryk samtidig på spindellåsen (33), indtil den går i indgreb.

• Hold spindellåsen (33) nede, og drej skruen (44) ud med uret (venstregevind!).

• Tag spændeflangen (45) af.
• Sving pendulbeskyttelsesskærmen (11) bagud til anslaget.
• Hold pendulbeskyttelsesskærmen i denne position, og udtag savklingen (46).
• Før langsomt pendulbeskyttelsesskærmen ned igen. Isætning af savklinge:

Alle dele rengøres før isætning, hvis det er nødvendigt.

• Sving pendulbeskyttelsesskærmen (11) bagud. Hold pendulbeskyttelsesskærmen i denne position.
• Anbring den nye savklinge på den indvendige spændeflange (47).

Savklingen skal anbringes på en sådan måde, at tændernes skæreretning (pilretning på savklinge) er i overensstemmelse med pilretningen på beskyttelsesskærmen!

• Før langsomt pendulbeskyttelsesskærmen ned igen.
• Sæt spændeflangen (45) og unbrakoskruen (44) på. Tryk på spindellåsen (33), indtil den går i indgreb, og spænd skrue mod uret.

Montering med SDS-bolt (se billede G)

Afmontering af savklinge:

• Stil el-værktøjet i arbejdsstilling.
• Hold spindellåsen (33) trykket ind, og skru SDS-bolten (48) af med uret (venstregevind!).
• Tag spændeflangen (45) af.
• Sving pendulbeskyttelsesskærmen (11) bagud til anslaget.
• Hold pendulbeskyttelsesskærmen i denne position, og udtag savklingen (46).
• Før langsomt pendulbeskyttelsesskærmen ned igen. Isætning af savklinge:

Alle dele rengøres før isætning, hvis det er nødvendigt.

• Sving pendulbeskyttelsesskærmen (11) bagud. Hold pendulbeskyttelsesskærmen i denne position.
• Anbring den nye savklinge på den indvendige spændeflange (47).
  Savklingen skal anbringes på en sådan måde, at tændernes skæreretning (pilretning på savklinge) er i overensstemmelse med pilretningen på beskyttelsesskærmen!

- Før langsomt pendulbeskyttelsesskærmen ned igen.

- Sæt spændeflangen (45) og SDS-bolten (48) på. Tryk på spindellåsen (33), indtil den går i indgreb, og spænd SDS-bolten mod uret.

Brug

Tag altid akkuen ud af el-værktøjet, før der arbejdes på el-værktøjet (f.eks. vedligeholdelse, værktøjsskift osv.) samt før det transporteres og lægges til opbeva-

ring. Utilsigtet aktivering af start-stop-kontakten er forbundet med kvæstelsesfare.

Transportsikring (se billede H)

Transportsikringen (36) gør det nemmere at håndtere el-værktøjet, när det transporteres til forskellige brugssteder.

Afsikring af el-værktøjet (arbejdsstilling)

• Tryk værktøjsarmen på håndgrebet (9) en smule nedad for at aflaste transportsikringen (36).
• Træk transportsikringen (36) helt ud.
• Før værktøjsarmen langsomt opad.

Sikring af el-værktøjet (transportstilling)

• Løsn låseskruen (32), hvis trækanordningen (1) klemmer. Træk værktøjsarmen helt fremad, og stram låseskruen igen for at låse trækanordningen.
• Skru justeringsskruen (5) helt op.
• For at låse savbordet (17) skal du også spænde låseknappen (19).
• Sving værktøjsarmen på håndgrebet (9) så langt ned, at transportsikringen (36) kan trykkes helt ind.
  Nu er værktøjsarmen låst sikkert til transport.

Arbejdsforberedelse

Forlængelse af savbord (se billede I)

Lange emner skal understøttes i den frie ende ved at lægge noget ind under dem eller støtte dem mod noget.

Savbordet kan gøres større til højre eller venstre vha. savbordsforlængelse (14).

• Løsn klemskruen (15).
• Træk savbordsforlængelsen (14) ud til den ønskede længde.
• Spænd klemskruen (15) igen for at läse savbordsforlængelsen.

Forskydning af anslagsskinne (se billede J)

Ved savning af lodrette geringsvinkler skal du forskyde den justerbare anslagsskinne (25).

• Løsn låseskruen (49).
• Træk den justerbare anslagsskinne (25) helt ud.
• Spænd låseskruen (49) igen.

Når du har savet den vertikale geringsvinkel, skal du skubbe den justerbare anslagsskinne (25) tilbage igen (løsn låseskruen (49); skub anslagsskinnen (25) helt ind; spænd låseskruen igen).

Fastgørelse af emne (se billede K)

Emnet skal altid være spændt fast for at sikre en optimal arbejdssikkerhed.

Bearbejd ikke emner, der er så små, at de ikke kan spændes fast.

• Tryk emnet hårdt mod anslagsskinnerne (13) og (25).
• Stik den medleverede skruetvinge (26) ind i et af de dertil beregnede huller (51).
• Tilpas skruetvingens gevindstang (50) til emnets højde.

- Spænd gevindstangen (50) forsvarligt, og fastgør derved emnet.

Indstilling af vandrette og lodrette geringsvinkler

For at sikre at saven altid saver præcise snit, er det vigtigt at kontrollere el-værktøjets grundindstillinger og evt. indstille det efter intensiv brug (se "Kontrol og indstilling af grundindstillinger").

▶ Spænd altid låseknoppen (19) før savning. Ellers kan savklingen sætte sig fast i emnet.

Indstilling af vandrette geringsvinkler (se billede L)

Den vandrette geringsvinkel kan indstilles i et område fra 47° (venstre side) til 47° (højre side).

• Løsn knoppen (19), hvis den er spændt.
• Træk i armen (20), og drej savbordet (17), indtil vinkelviseren (22) viser den ønskede vandrette geringsvinkel.
• Spænd knoppen (19) igen.

For hurtigere og mere præcist at kunne indstille ofte benyttede vandrette geringsvinkler er savbordet forsynet med hak (23):

Venstre Højre

0^

45^; 22,5^; 15^15^; 22,5^; 45^

• Løsn knoppen (19), hvis den er spændt.
• Træk i armen (20), og drej savbordet (17) til det ønskede hak til højre eller venstre.
• Slip derefter armen igen. Armen skal falde mærkbart i hak.
• Spænd knoppen (19) igen.

Indstilling af lodrette geringsvinkler (se billede M)

Den lodrette geringsvinkel kan indstilles i et område fra 0° til 45°.

• Træk den justerbare anslagsskinne (25) helt ud.
• Løsn spændegrebet (31).
• Sving værktøjsarmen vha. håndgrebet (9), til vinkelviseren (38) viser den ønskede geringsvinkel.
• Hold værktøjsarmen i denne stilling, og spænd spændegrebet (31) igen.

Til hurtig og præcis indstilling af standardvinklerne 0° og 45° er der stopanslag på huset.

• Træk den justerbare anslagsskinne (25) helt ud.
• Løsn spændegrebet (31).
• Sving værktøjsarmen vha. håndgrebet (9) indtil anslaget (40) til højre (0°) eller indtil anslaget (28) til venstre (45°).
• Spænd spændegrebet (31) forsvarligt igen.

Ibrugtagning

Isætning af akku

Brug kun originale Bosch Li-ion-akkuer fra med en spænding svarende til den, der er angivet på dit el-

116 | Dansk

værktøjs typeskilt. Brug af andre akkuer øger risikoen for personskader og er forbundet med brandfare.

- Skub den opladede akku (34) ind i el-værktøjets akku-skakt fra oven, til akkuen er låst sikkert.

Tænding (se billede N)

- For ibrugtagning af el-værktøjet trykkes først på kontak- tspærren (7). Tryk derefter tænd/sluk-kontakten (8) helt ind, og hold den inde.

Bemærk: Af sikkerhedsgrunde kan tænd/sluk-knappen (8) ikke fastlåses, men skal trykkes ned og holdes nede, så længe saven er i drift.

Sluk

– Når du vil slukke, skal du slippe tænd/sluk-knappen (8).

Arbejdsvejledning

Generelle savehenvisninger

• Spænd altid låseknoppen (19)og spændegrebet (31)før savning. Ellers kan savklingen sætte sig fast i emnet.
  Før savearbejdet startes: Kontroller at savklingen på intet tidspunkt kan berøre anslagsskinnen, skruetvingerne eller andre maskindele. Fjern evt. monterede hjælpeanslag eller tilpas dem efter behov.

Beskyt savklingen mod slag og stød. Udsæt ikke savklingen for tryk fra siden.

Bearbejd ikke skæve emner. Emnet skal altid have en lige kant, som lægges op ad anslagsskinnen.

Lange og tunge emner skal understøttes i den frie ende ved at lægge noget ind under dem eller støtte dem mod noget.

Sørg for, at pendulbeskyttelsesskærmen fungerer korrekt, og at den kan bevæges frit. Når værktøjsarmen føres nedad, skal pendulbeskyttelsesskærmen åbne sig. Når værktøjsarmen føres opad, skal pendulbeskyttelsesskærmen lukke sig igen over savklingen.

Sav kun i emner, som er omfattet af savens tiltænkte brug.

Markering af snitlinje (se billede O)

En laserstråle viser dig savklingens snitlinje. Derved kan du foretage en nøjagtig positionering af emnet, der skal saves i, uden at pendulbeskyttelsesskærmen skal åbnes.

• Tænd i givet fald for laserstrålen ved at trykke kort på tænd-/sluk-kontakten (8) uden at trykke på kontaktspærren (7).
• Positionér din markering på emnet ved laserlinjens højre kant.

Bemærk: Kontrollér før savning, om snitlinjen stadig vises korrekt (se "Justering af laser", Side 117). Laserstrålen kan blive forskubbet i forbindelse med intensivt brug (f.eks. som følge af vibrationer).

▶ Stil dig ikke på linje med savklingen foran el-værktøjet, men altid forskudt sideværts i forhold til savklingen. Dermed er din krop beskyttet mod et muligt tilbageslag.

• Hold hænder, fingre og arme væk fra den roterende savklinge.
• Kryds ikke hænderne foran værktøjsarmen.

Tilladte emnemål

Maksimale emner:

Vandret gerings-vinkel	Lodret gerings-vinkel	Højde x bredde [mm]
0^ 0^ 70 × 270
45^ (højre/ven-stre)	0^ 70 × 190
0^ 45^ 45 × 270
45^ (venstre) 45^ 45 × 190
45^ (højre) 45^ 45 × 190

Minimale emner (= alle emner, der kan spændes fast til venstre eller højre for savklingen med den medfølgende hurtigtvinge : 100 x 40 mm (længde x bredde)

Maks. skæredybde (0°/0°): 70 mm

Udskiftning af ilægningsplader (se billede Q)

Ilægningspladerne (18) kan blive slidte, når el-værktøjet har været brugt i længere tid.

Udskift defekte ilægningsplader.

• Anbring el-værktøjet i arbejdsstilling.
• Skru skruerne (53) ud med unbrakonøglen (41), og tag de gamle ilægningsplader ud.
• Læg den nye højre ilægningsplade i.
• Skru ilægningspladen på med skruerne (53) så langt til højre som muligt, så savklingen ikke kommer i berøring med ilægningspladen over den længde, hvor den mulige trækbevægelse finder sted.
  – Gentag arbejdsskridtene tilsvarende med den nye venstre ilægningsplade.

Savning

▶ Spænd altid läseknoppen (19) og spændegrebet (31) før savning. Ellers kan savklingen sætte sig fast i emnet.

Savning uden trækbevægelse (kapning) (se billede R)

• Til savning uden trækbevægelse (små emner) skal du løsne låseskruen (32), hvis den er spændt. Skub værktøjsarmen til anslag i retning mod anslagsskinnen (13), og spænd låseskruen (32) igen.
• Indstil den ønskede vandrette og/eller lodrette geringsvinkel efter behov.
• Tryk emnet hårdt mod anslagsskinnerne (13) og (25).
• Spænd emnet fast, så det passer til målene.
• Tænd for el-værktøjet.
• Før værktøjsarmen langsomt ned med håndgrebet (9).
• Sav emnet igennem med jævn fremføring.
• Sluk el-værktøjet og vent, til savklingen er standset helt.
• Før værktøjsarmen langsomt opad.

Savning med trækbevægelse

• Til savning ved hjælp af trækanordningen (1) (brede emner) skal du løsne låseskruen (32), hvis den er spændt.
• Indstil den ønskede vandrette og/eller lodrette geringsvinkel efter behov.
• Tryk emnet hårdt mod anslagsskinnerne (13) og (25).
• Spænd emnet fast, så det passer til målene.
• Træk værktøjsarmen så langt væk fra anslagsskinnen (13), at savklingen befinder sig foran emnet.
• Tænd for el-værktøjet.
• Før værktøjsarmen langsomt ned med håndgrebet (9).
• Tryk nu værktøjsarmen hen imod anslagsskinnerne (13) og (25), og sav emnet over med jævn fremføring.
• Sluk el-værktøjet og vent, til savklingen er standset helt.
• Før værktøjsarmen langsomt opad.

Indstilling af dybdeanslag (savning af not) (se billede S)

Dybdeanslaget skal indstilles, när du vil save en not.

• Sving dybdeanslaget (30) udad.
• Sving værktøjsarmen i den ønskede position ved hjælp af håndtaget (9).
• Drej på justeringsskruen (5), til enden på skruen berører dybdeanslaget (30).
• Før værktøjsarmen langsomt opad.

Specielle emner

Når der saves i bøjede eller runde emner, er det vigtigt at sørge for, at disse er særligt godt sikret mod at rutsje væk. På snitlinjen må der ikke være nogen spalte mellem emne, anslagsskinne og savbord.

Fremstil specielle holdere, hvis det skulle være nødvendigt.

Kontrol og indstilling af grundindstillinger

For at sikre at saven altid saver præcise snit er det vigtigt at kontrollere el-værktøjets grundindstillinger og evt. indstille det efter intensiv brug.

Dette kræver erfaring og tilsvarende specialværktøj.

Dette arbejde gennemføres hurtigt og pålideligt af en Bosch- servicetekniker.

Tag altid akkuen ud af el-værktøjet, før der arbejdes på el-værktøjet (f.eks. vedligeholdelse, værktøjsskift osv.) samt før det transporteres og lægges til opbevaring. Utilsigtet aktivering af start-stop-kontakten er forbundet med kvæstelsesfare.

Justering af laser

Bemærk: El-værktøjet skal være tilsluttet til strømforsyningen, hvis laserfunktionen skal testes.

Betjen aldrig tænd/sluk-kontakten, mens laseren justeres (f.eks. ved at bevæge værktøjsarmen). En util-sigtet start af el-værktøjet kan føre til kvæstelser.

- Anbring el-værktøjet i arbejdsstilling.

- Drej savbordet (17) indtil hakket (23) for 0°. Armen (20) skal falde mærkbart i hak.

Kontrol (se billede T1)

- Tegn en lige snitlinje på emnet.

• Før værktøjsarmen langsomt ned med håndgrebet (9).
• Positionér emnet, så savklingens tænder flugter med snitlinjen.
• Hold emnet fast i denne position, og før værktøjsarmen langsomt opad igen.
• Spænd emnet fast.
• Tænd for laserstrålen med kontakten (8) uden at trykke på kontaktspærren (7).
  Laserstrålen skal flugte med snitlinjen på emnet over hele længden, også när værktøjsarmen føres nedad.

Indstilling (se billede T2)

- Drej stilleskruen (54) med en egnet skruetrækker, indtil laserstrålen flugter med snitlinjen på emnet over hele dets længde.

En drejning mod uret bevæger laserstrålen fra venstre til højre, og en drejning med uret bevæger laserstrålen fra højre til venstre.

Indstilling af den lodrette standardgeringsvinkel 0°

• Stil el-værktøjet i transportstilling.
• Drej savbordet (17) indtil hakket (23) for 0°. Armen (20) skal falde mærkbart i hak.

Kontrol (se billedet U1)

- Indstil en vinkellære til 90°, og stil den på savbordet (17). Vinkellærens benforlænger skal flugte med savklingen (46) over hele længden.

Indstilling (se billede U2)

• Løsn spændegrebet (9).
• Løsn kontramøtrikken på anslagsskruen (39) med en almindelig ring- eller gaffelnøgle (10 mm).
• Drej anslagsskruen så langt ind eller ud, at vinkellærens ben flugter med savklingen over hele længden.
• Spænd spændegrebet (31) forsvarligt igen.
• Spænd derefter kontramøtrikken på anslagsskruen (39) igen.

Hvis vinkelviseren (38) ikke er på linje med skalens 0°-mærke efter endt indstilling (37), skal man løsne skruen (55) med en almindelig stjerneskruetrækker og indstille vinkelviseren langs med 0°-mærket.

Indstilling af den lodrette standardgeringsvinkel 45°

• Anbring el-værktøjet i arbejdsstilling.
• Drej savbordet (17) indtil hakket (23) for 0°. Armen (20) skal falde mærkbart i hak.
• Løsn spændegrebet (31), og swing værktøjsarmen vha. håndgrebet (9) indtil anslaget mod venstre (45°).

Kontrol (se billede V1)

- Indstil en vinkellære til 45°, og stil den på savbordet (17). Vinkellærens ben skal flugte med savklingen (46) over hele længden.

Indstilling (se billede V2)

• Løsn spændegrebet (31).
• Løsn kontramøtrikken på anslagsskruen (29) med en almindelig ring- eller gaffelnøgle (10 mm).
• Drej anslagsskruen så langt ind eller ud, at vinkellærens ben flugter med savklingen over hele længden.

118 | Dansk

• Spænd spændegrebet (31) forsvarligt igen.
• Spænd derefter kontramøtrikken på anslagsskruen (29) igen.

Hvis vinkelviserne (38) efter endt indstilling ikke er på linje med 45°-mærket på skalaen (37), skal man først kontrollere 0°-indstillingen for den lodrette geringsvinkel og vinkelviserne en gang til. Herefter gentages indstillingen af 45°-geringsvinklen.

Justering (vandret) af vinkelviser (se billede W)

• Anbring el-værktøjet i arbejdsstilling.
• Drej savbordet (17) indtil hakket (23) for 0°. Armen (20) skal falde mærkbart i hak.

Kontrol

Vinkelviseren (22) skal være på linje med 0°-mærket på skalaen (24).

Indstilling

• Løsn skruen (56) med en stjerneskruetrækker, og juster vinkelviseren langs med 0°-mærket.
• Spænd skruen fast igen.

Transport (se billede X)

Før el-værktøjet transporteres, skal du gennemføre følgende trin:

• Løsn låseskruen (32), hvis den er spændt. Træk værktøjsarmen helt frem, og spænd låseskruen igen.
• Anbring el-værktøjet i transportstilling.
• Fjern alle tilbehørsdele, der ikke kan monteres fast på elværktøjet. Ubenyttede savklinger skal, så vidt muligt, opbevares i en lukket beholder, når de transporteres.
• Bær el-værktøjet i transportgrebet (4).

Brug kun transportanordningerne og aldrig beskyttelsesanordningerne ved transport af el-værktøjet.

Tag altid akkuen ud af el-værktøjet, før der arbejdes på el-værktøjet (f.eks. vedligeholdelse, værktøjsskift osv.) samt før det transporteres og lægges til opbevaring. Utilsigtet aktivering af start-stop-kontakten er forbundet med kvæstelsesfare.
- El-værktøj og el-værktøjets ventilationsåbninger skal altid holdes rene for at sikre et godt og sikkert arbejde.

Pendulbeskyttelsesskærmen skal altid kunne bevæges frit og lukkes automatisk. Derfor skal området omkring beskyttelsesskærmen altid være rent.

Fjern støv og spåner med trykluft eller en pensel efter hver arbejdsgang.

Rengør gliderullen (12) regelmæssigt.

Tilbehør

	Varenummer
Skruetvinge 1 609 B04 224
Ilægningsplader	1 609 B05 242
Støvpose 1 609 B06 278
Savklinger "Standard" til træ og pladematerialer, pane- ler og lister
Savklinge 216 x 30 mm, 24 tænder 2 608 837 721
Savklinge 216 x 30 mm, 48 tænder 2 608 837 723
Savklinger "Expert" til træ og pladematerialer, paneler og lister
Savklinge 216 x 30 mm, 24 tænder 2 608 644 518
Savklinge 216 x 30 mm, 48 tænder 2 608 644 519
Savklinger til træ og pladematerialer, paneler og lister (AUSTRALIEN 3 601 M41 040)
Savklinge 216 x 30 mm, 24 tænder 2 608 644 646
Savklinger "Standard" til plast og ikke-jernholdige me-taller
Savklinge 216 x 30 mm, 64 tænder 2 608 837 776
Savklinger "Expert" til plast og ikke-jernholdige meta-l- ler
Savklinge 216 x 30 mm, 66 tænder 2 608 644 543

Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplosionstegninger og oplysninger om reservedele finder du også på: www.bosch-pt.com

Bosch-anvendelsesrådgivningsteamet hjælper dig gerne, hvis du har spørgsmål til produkter og tilbehørsdele.

Produktets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele.

Dansk

De indeholdte Li-lon-akkuer overholder bestemmelserne om farligt gods. Akkuerne kan transporteres af brugeren på offentlig vej uden yderligere pålæg.

Ved forsendelse gennem tredjemand (f.eks.: lufttransport eller spedition) skal særlige krav vedr. emballage og mærkning overholdes. Her skal man kontakte en faregodsekspert, før forsendelsesstykket forberedes.

Send kun akkuer, hvis huset er ubeskadiget. Tilklæb åbne kontakter, og indpak akkuen på en sådan måde, at den ikke

kan bevæge sig i emballagen. Følg venligst også eventuelle, videreførende, nationale forskrifter.

Bortskaffelse

El-værktøj, akku, tilbehør og emballage skal genbruges på en miljøvenlig måde.

Smid ikke el-værktøj og akkuer/batterier ud sammen med det almindelige husholdningsaffald!

Gælder kun i EU-lande:

Iht. det europæiske direktiv 2012/19/EU skal kasseret elværktøj og iht. det europæiske direktiv 2006/66/EF skal defekte eller opbrugte akkuer/batterier indsamles separat og genbruges iht. gældende miljøforskrifter.

Akkuer/batterier:

Li-Ion:

Vær opmærksom på anvisningerne i afsnittet "Transport" (se "Transport", Side 118).

Svensk

Säkerhetsanvisningar

Sikkerhetsanvisninger

Det er fare for skader hvis du trykker på av/på-bryteren ved en feiltagelse.

Leveranseomfang

For støvavsug kan du også koble en støvsugerslange (∅ 35 mm) til sponutkastet (3).

- Fest støvsugerslangen i sponutkastet (3).

Dybdeanlegget må justeres hvis du skal sage en rille.

Om nødvendig må du lage spesielle holdere.

Vinkelindikatoren (22) må være på linje med 0°-merket på skalaen (24).

Innstilling
