GTA 60 W Professional - Service après-vente BOSCH - Gratis brugsanvisning og manual

Produkttype	Arbejdsbord til stationær sav
Mærke	Bosch
Model	GTA 60 W Professional
Artikelnummer	3 601 M12 000
Bordets højde	622 mm
Maksimal bæreevne	180 kg (elværktøj + emne)
Vægt	35 kg
Dæktryk	1,7–2 bar (max. 2,5 bar)
Hovedmaterialer	Metal og plastik
Medfølgende tilbehør	Monteringsplade, øvre og nedre ramme, hjul med tværstænger, fodstøtte, monteringssæt (bolte, skiver, møtrikker)
Nødvendigt værktøj (ikke medfølger)	Stjerneskruetrækker, skruenøgle (10 mm, 8 mm, 6 mm)
Tilsigtet brug	Integration af Bosch stationære save (f.eks. GTS 10) og andre mærker via universel monteringsplade
Hovedfunktioner	Stabil støtte til stationær sav, nem transport via hjul og foldemekanisme, højdejusterbare fødder til vatering
Sikkerhed	Hjullås, spærrebolte, justerbare fødder, ikke overbelaste, må ikke bruges som stige
Vedligeholdelse og rengøring	Rengør regelmæssigt, reparation hos autoriseret Bosch service
Reservedele og reparationsmuligheder	Reservedele tilgængelige, eksplosionstegning på www.bosch-pt.com, Bosch kundeservice
Generelle oplysninger	Vejledning tilgængelig på flere sprog, oversættelse mulig efter anmodning

Ofte stillede spørgsmål - GTA 60 W Professional BOSCH

Hvordan samles arbejdsbordet GTA 60 W?

Følg figurerne A til E i vejledningen. Start med at skrue den øvre ramme fast til den nedre ramme, derefter monteres hjulene, støtten, monteringspladen og tværstængerne. Spænd ikke møtrikkerne for meget, så bevægelse er mulig.

Hvad er bordets maksimale bæreevne?

Den maksimale bæreevne (elværktøj + emne) er 180 kg.

Hvordan transporteres arbejdsbordet?

Til transport foldes stativet sammen: Åbn låsen, sænk håndtaget for at trække spærreboltene tilbage, skub derefter bordet opad, indtil boltene låser igen. Luk låsen.

Kan jeg bruge en sav fra et andet mærke end Bosch?

Ja, monteringspladen er universel: den har forskellige boringer, der gør det muligt at montere elværktøj fra andre mærker, forudsat at passende skruer og møtrikker vælges.

Hvordan justeres føddernes højde?

Løsn vingemøtrikkerne under fødderne, skru derefter fødderne ind eller ud, indtil bordet er helt vandret. Spænd møtrikkerne igen.

Hvad gør jeg, hvis arbejdsbordet er ustabilt?

Kontrollér, at alle bolte og samleelementer er ordentligt spændt. Sørg for, at de justerbare fødder er korrekt indstillet til en flad overflade. Overskrid ikke den maksimale belastning.

Hvordan rengøres og vedligeholdes bordet?

Rengør det med en blød, tør klud. Hvis der er fejl, sendes det til reparation hos en autoriseret Bosch-service. Kontrollér regelmæssigt dæktrykket (1,7–2 bar, max 2,5 bar).

Hvor finder jeg reservedele til GTA 60 W?

Reservedele fås hos Bosch. Se eksplosionstegningerne på www.bosch-pt.com eller kontakt Bosch kundeservice i dit land.

Hvilket ekstra værktøj er nødvendigt til montering?

Du skal bruge en stjerneskruetrækker og en skruenøgle på 10 mm, 8 mm og 6 mm. Disse værktøj medfølger ikke.

Hvordan kontakter jeg Bosch kundeservice i Frankrig?

Ring på 0800 05 50 51 (gratis nummer) eller skriv til [e-mail]. Adresse: 126 rue de Stalingrad, 93705 DRANCY Cedex.

BRUGSANVISNING GTA 60 W Professional BOSCH

Sikkerhedsinstrukser

Almindelige sikkerhedsinstrukser

ADVARSEL

Læs alle de advarselshenvisninger og instrukser, der følger med arbejdsbordet eller det el-værktøj, der skal monteres. I tilfælde af manglende overholdelse af sikkerhedsinstrukserne og anvisningerne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Sikkerhedsinstrukser til arbejdsborde

Træk stikket ud af stikdåsen og/eller tag akkuen ud af el-værktøjet, før du foretager indstillinger på bordet eller skifter tilbehørsdele. Utilsigtet start af el-værktøj er årsagen til nogle uheld.
- Opstil arbejdsbordet korrekt, før du monterer el-værktøjet. Korrekt opstilling er vigtig for at forhindre, at bordet falder sammen.
Fastgør el-værktøjet sikkert på arbejdsbordet, før du tager det i brug. Hvis el-værktøjet skrider på arbejdsbordet, kan man tabe kontrollen over værktøjet.
Stil arbejdsbordet på en fast, lige og vandret flade. Kan arbejdsbordet skride eller vakle, kan el-værktøjet eller emnet hverken føres jævnt eller sikkert.
▶ Overbelast ikke arbejdsbordet og brug det ikke som stige eller stillads. Overbelastning eller ophold oven på arbejdsbordet kan medføre, at arbejdsbordets tyngdepunkt forskydes opad og at arbejdsbordet vipper.
Sørg for, at alle skruer og forbindelseselementer er spændt rigtigt fast før transporten og alt arbejde. Løse forbindelser kan føre til instabilitet og unøjagtig saveproces.
Montér og demontér kun el-værktøjet, när det befinder sig i transportposition (Henvisninger til transportposition se også brugsanvisning til det pågældende el-værktøj). El- lers kan el-værktøjet have et så ufordelagtigt tyngdepunkt, at du ikke kan holde det sik- kert.

Brug kun det el-værktøj, der er fastgjort på monteringspladen, på arbejdsbordet. Uden arbejdsbordet står monteringspladen med el-værktøjet ikke sikkert og kan vippe.
Sørg for, at lange og tunge emner ikke bringer arbejdsbordet ud af ligevægt. Lange og tunge emner skal understøttes i den frie ende ved at lægge noget ind under dem eller støtte dem mod noget.
Sørg for at holde fingrene væk fra ledpunkterne, når arbejdsbordet skydes sammen eller trækkes ud. Fingrene kan komme i klemme.

Symboler

De efterfølgende symboler kan være af betydning for dit arbejdsbord. Læg mærke til symbo-lerne og overhold deres betydning. En rigtig forståelse af symbolerne er med til at sikre en god og sikker brug af arbejdsbordet.

Symbol Betydning

Arbejdsbordet har en max. bæreevne (el-værktøj + emne) på 180 kg.

Funktionsbeskrivelse

Læs alle de advarselshenvisninger og instrukser, der følger med arbejdsbordet eller det el-værktøj, der skal monteres. I tilfælde af manglende overholdelse af sikkerhedsinstrukserne og anvisningerne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Beregnet anvendelse

Arbejdsbordet er udelukkende beregnet til at kunne klare følgende stationære save fra bosch (fra den 2008.11):

- GTS 10 3 601 L30 0..

Sammen med el-værktøjet er arbejdsbordet beregnet til at afkorte brædder og profiler.

Arbejdsbordet er også egnet til diverse konkurrerende produkter (se side 45).

44 | Dansk

Illustrerede komponenter

Nummereringen af de illustrerede komponenter refererer til illustrationen af arbejdsbordet på il- lustrationssiderne.

1 Monteringsplade
2 Lås til hjulene 8
3 Håndgreb
4 Spærrebolt
5 Højdejusterbar fod
6 ∅verste ramme med lås 2
7 Nederste ramme
8 Hjul
9 Forbindelsesstræber

10 Fodstøtte

11 Fastgørelsessæt

12 Vingemøtrik

* Tilbehør, som er illustreret og beskrevet i betjeningsvejledningen, er ikke indeholdt i leveringen. Det fuldstændige tilbehør findes i vores tilbehørsprogram.

Tekniske data

Arbejdsbord GTA 60 W
	Professional
Typenummer	3 601 M12 000
Højde arbejdsbord	mm 622
Max. bæreevne(el-værktøj + emne)	kg 180
Vægt svarer tilEPTA-Procedure01/2003	kg 35

Montering

Leveringsomfang

Læs afsnittet Leveringsomfang i starten af betjeningsvejledningen.

Kontrollér, at alle dele, der nævnes i det følgen-de, følger med leveringen, før arbejdsbordet monteres:

Nr. Betegnelse Antal
1	Monteringsplade 1
6	∅verste ramme med lås 2 1
7	Nederste ramme 1
8	Hjul med forbindelsesstræber 9 2
10	Fodstøtte 1
11	FastgørelsessætBestående af:- SekskantskrueM10 x 100M10 x 50M6 x 110M6 x 75M6 x 40- KrydskærvskrueM8 x 50- SpændeskiveM10M10 (klemmeskive)M6- SikringsmøtrikM10M8M6	62444618286664

Ekstra værktøj, der er brug for:

• Krydsskruetrækker
• Gaffelnøgle (10 mm, 8 mm, 6 mm)

Dansk | 45

Mobilt understativ monteres

• Tag alle medleverede dele forsigtigt ud af emballagen.
• Fjern alt emballagemateriale.
• Gennemfør monteringen iht. Fig. A–E. Følg i denne forbindelse efterfølgende henvisninger.

Kommentar til Fig. A:

- Skru den øverste ramme 6 fast til den nederste ramme 7.

Kommentar til Fig. B:

- Skru det højre og venstre hjul 8 fast med den øverste ramme 6.

Sørg for, at forbindelsesstræberne 9 peger udad og hjulenes dæk hen imod den nederste ramme 7.

Bemærk: Spænd ikke møtrikkerne alt for meget. De fastskruede dele skal kunne bevæge sig frit.

Kommentar til Fig. C:

- Skru fodstøtten 10 fast med de to hjul 8.

Kommentar til Fig. D:

- Skru monteringspladen 1 fast på de to sider med den øverste ramme 6.

Bemærk: Spænd ikke møtrikkerne alt for meget. De fastskruede dele skal kunne bevæge sig frit.

Kommentar til Fig. E:

- Skru den højre og venstre forbindelsesstræber 9 fast med monteringspladen 1.

Bemærk: Spænd ikke møtrikkerne alt for meget. De fastskruede dele skal kunne bevæge sig frit.

Arbejdsbord forberedes

Arbejdsbord opstilles (se Fig. F)

Skyd understativet ud af hinanden, før el-værktøjet fastgøres.

- Træk til aflastning af spærreboltene 4 arbejdsbordet let opad med håndgrebet 3.

- Å b n l å s e n 2. Dermed trækkes spærreboltene, der fastlåser hjulene, tilbage.

• Stil en fod på fodstøtten 10 og tryk med begge hænder håndgrebet 3 nedad, til spærreboltene falder i hak igen.
• Lukläsen 2.

De højdejusterbare fødder 5 hjælper med at justere arbejdsbordet.

- Løsne vingemøtrikkerne 12 og skru fødderne ind eller ud, til arbejdsbordet er indstillet lige.

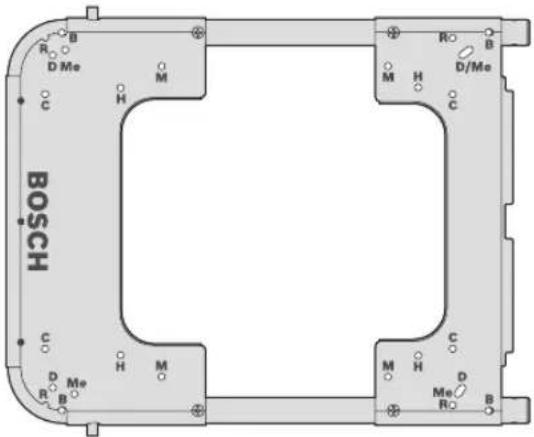

El-værktøj fastgøres på monteringspladen (se Fig. G)

Monteringspladen 1 kan anvendes til mange forskellige formål. Arbejdsbordets forskellige monteringsboringer gør det muligt at montere både Bosch-el-værktøj og konkurrerende produkter.

• Positionér el-værktøjet på de passende monteringsboringer.
• Skru monteringsplade og el-værktøj fast med de passende skruer, spændeskiver og mø-trikker.

46 | Dansk

Brug

Arbejdsvejledning

Overbelast ikke arbejdsbordet. Overhold altid arbejdsbordets max. bæredygtighed.

Sørg for at sikre, at låsen 2 altid er lukket, før arbejdet påbegyndes.

Hold altid godt fast i emnet, især i det lange, tunge afsnit. Når emnet er savet igennem, kan tyngdepunktet forskyde sig ufordelagtigt, hvorved arbejdsbordet kan vippe.

Transport

Undestativet skal skydes sammen, før det transporteres. (se Fig. H)

• Tryk til aflastning af spærreboltene 4 arbejdsbordet let nedad med håndgrebet 3.
• Å b n l å s e n 2. Dermed trækkes spærreboltene, der fastlåser hjulene, tilbage.
• Stil en fod på fodstøtten 10 og træk med begge hænder håndgrebet 3 opad, til spærreboltene falder i hak igen.
• Luk läsen 2.

Skulle arbejdsbordet trods omhyggelig fabrikation og kontrol alligevel holde op at fungere, skal reparationen udføres af et autoriseret serviceværksted for Bosch el-værktøj.

Det 10-cifrede typenummer på arbejdsbordets typeskilt skal altid angives ved forespørgsler og bestilling af reservedele.

Dækkenes lufttryk

Dækkene udleveres med et lufttryk på 1,7–2 bar. Dækket kan oppumpes med max. 2,5 bar.

Kundeservice og kunderådgivning

Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Reservedelstegninger og informationer om reservedele findes også under:

www.bosch-pt.com

Bosch kundeservice-team vil gerne hjælpe dig med at besvare spørgsmål vedr. køb, anvendelse og indstilling af produkter og tilbehør.

Dansk

Arbejdsbord, tilbehør og emballage skal genbruges på en miljøvenlig måde.

Ret til ændringer forbeholdes.
