РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GTA 60 W Professional BOSCH
bg Оригинална инструкция
sr Originalno uputstvo za rad
sl Izvirna navodila
hr Originalne upute za rad
Български....Страница 103
Srpski Strana 108
Slovensko .... Stran 112
Hrvatski....Stranica 117
Указания за безопасна работа
Общи указания за безопасна работа
ВНИМАНИЕ
Прочетете всички
както към стенда, така и към
електроинструмента, който ще монтирате на стенда. Пропуски при спазването на указанията за безопасна работа и за работа с електроинструмента могат да предизвикат токов удар, пожар и/или тежки травми.
Указания за безопасна работа със стендове
▶ Преди да започнете да настройвате електроинструмента или да заменяте работния инструмент, изключвайте щепсела от контакта, респ. изваждайте акумулаторната батерия от електроинструмента. Честа причина за трудови злополуки е включването на електоринструмента по невнимание.
▶ Преди да монтирате електроинструмента, сглобете стенда напълно и правилно.
Безукорното сглобяване е важно, за да предотвратите опасността от разглобяване по време на работа.
▶ Преди да започнете работа с електроинструмента, се уверявайте, че е закрепен към стенда здраво.
Приплъзването на електроинструмента в стенда може да предизвика загуба на контрол над него.
Поставете стенда на твърда, равна и
хоризонтална повърхност. Ако стендът
може да се измества или не стъпва
стабилно с четирите си крака,
електроинструментът или обработваният
детайл не могат да бъдат водени сигурно и
равномерно.
▶ Не претоварвайте стенда; не го използвайте за стълба или като скеле.
Претоварването или стъпването върху стенда може да предизвика изместване на центъра на тежестта му нагоре и настрани и обръщането му.
▶ Внимавайте при транспортиране и по време на работа всички винтове и съединяващи елементи да са затегнати здраво. Разхлабени съединения могат да предизвикат нестабилност и водят до увеличена неточност на срезо.
Монтирайте и демонтирайте
електроинструмента само когато той е в
позиция за транспортиране (за указания
за позицията за транспортиране вижте
също ръководството за експлоатация на
съответния електроинструмент). В
противен случай е възможно центърът на
тежестта на електроинструмента да е в
позиция, при която електроинструментът
не може да бъде задържан сигурно.
Работете със захванатия към монтажната плоча електроинструмента само когато е на стенда. Без стенда монтажната плоча с електроинструмента не стои стабилно и може да се наклони.
▶ Уверявайте се предварително, че дълги и тежки детайли няма да изместят центъра на тежестта на стенда и да го преобърнат. Свободните краища на дълги и тежки детайли трябва да бъдат подпирани по подходящ начин.
▶ При сгъване или разгъване на стенда не поставяйте пръстите си в близост до шарнирните съединения. Възможно е да прещипете пръстите си.
104 | Български
СИМВОЛИ
Символите по-долу могат да бъдат важни за правилната работа с Вашия стенд. Моля, запомнете символите и значението им. Правилното интерпретиране на символите ще Ви помогне да използвате стенда по-ефективно и по-безопасно.
Символ Значение
Максималната товароносимост (електроинструмент + детайл) на стенда е 180 kg.
Функционално описание
Прочетете всички предупреждения и указания както към стенда, така и към електроинструмента, който ще монтирате на стенда. Пропуски при спазването на указанията за безопасна работа и за работа с електроинструмента могат да предизвикат токов удар, пожар и/или тежки травми.
Предназначение на електроинструмента
Стендът е предназначен за монтиране само на следните циркулярни машини на Бош (състояние към 2008.11):
- GTS 10 3 601 L30 0..
Заедно с електроинструмент стендът е предназначен за напречно рязане на дъски и профили.
Стендът е подходящ и за работа с определени модели на конкурентни производители (вижте страница 106).
Изобразени елементи
Номерирането на изобразените елементи се отнася до фигурите на стенда на графичните страници.
1 Монтажна плоча
2 Ръкохватка за застопоряване на колелата 8
3 Ръкохватка
4 Застопоряващ ексцентрик
5 Регулируем по височина крак
6 Горна рамка с блокировка 2
7 Долна рамка
8 Колело
9 Съединителна планка
10 Степенка
11 Комплект за закрепване на електроинструмента
12 Крилчата гайка
*Изобразените на фигурите и описаните допълнителни приспособления не са включени в стандартната окомплектовка на уреда. Изчерпателен списък на допълнителните приспособления можете да намерите съответно в каталога ни за допълнителни приспособления.
Технически данни
| Стенд GTA 60 W | |
| Professional | |
| Каталожен номер | 3 601 M12 000 |
| Височина на стенда | mm 622 |
| макс. товароносимост(електроинструмент + обработван детайл) | kg 180 |
| Маса съгласноEPTA-Procedure01/2003 | kg 35 |
Български | 105
Монтиране
Окомплектовка
Моля, вижте изображението на окомплектовката в началото на ръководството за експлоатация.
Преди да започнете сглобяването на стенда проверете дали всички изброени по-долу елементи са налични:
| No Означение Брой | ||
| 1 | Монтажна плоча 1 | |
| 6 | Горна рамка със застопоряване 2 1 | |
| 7 | Долна рамка 1 | |
| 8 | Колело със съединителна планка 9 2 | |
| 10 | Степенка 1 | |
| 11 | Комплект крепежни елементи, състоящ се от:– Винт с шестостенна главаM10 x 100M10 x 50M6 x 110M6 x 75M6 x 40– Винт с глава с кръстат прорезM8 x 50– Подложна шайбаM10M10 (Застопоряваща шайба)M6– Осигурителна гайкаМ10M8M6 | 62444618286664 |
Допълнителни инструменти, необходими за монтирането:
- кръстата отвертка
- Гаечен ключ (10 mm, 8 mm, 6 mm)
Монтиране на рамата с колела
– Извадете внимателно всички включени в окомплектовката детайли.
– Отстранете всички опаковъчни материали.
– При монтирането следете фигури А–Е. При това спазвайте указанията по-долу.
към фигура А:
- Захванете с винтове горната рамка 6 с долната 7.
към фигура В:
- Захванете с винтове лявото и дясното колело 8 към горната рамка 6.
При това внимавайте съединителните планки 9 да са навън, а гумите на колелата по посока на долната рамка 7.
Упътване: Не затягайте гайките твърде силно. Захванатите детайли трябва да могат да се движат свободно.
към фигура С:
- Захванете с винтове степенката 10 към двете колела 8.
към фигура D:
- Захванете с винтове монтажната плоча 1 от двете страни към горната рамка 6.
Упътване: Не затягайте гайките твърде силно. Захванатите детайли трябва да могат да се движат свободно.
към фигура E:
- Захванете с винтове лявата и дясната съединителна планка 9 с монтажната плоча 1.
Упътване: Не затягайте гайките твърде силно. Захванатите детайли трябва да могат да се движат свободно.
106 | Български
Подготовка на работния плот
Сглобяване на стенда (вижте фигура F)
Преди захващане на електроинструмента трябва да разтворите рамата.
– За освобождаване на деблокиращите щифтове 4 първо издърпайте дръжката на стенда 3 леко нагоре.
- Отворете застопоряващата ръкохватка 2.
С това щифтовете, които блокират
колелата, се издърпват назад.
- Стъпете с крак върху степенката 10 и натиснете с двете ръце дръжката 3 надолу, докато застопоряващите щифтове се захванат с прещракване.
- Затворете застопоряващата ръкохватка 2.
При това регулиращите се по височина крака 5 Ви помагат да стабилизирате стенда.
- Развийте крилчатите гайки 12 и развитите или завийте краката, докато стендът стъпи стабилно на четири точки.
Захвашане на електроинструмента към монтажната плоча (вижте фигура G)

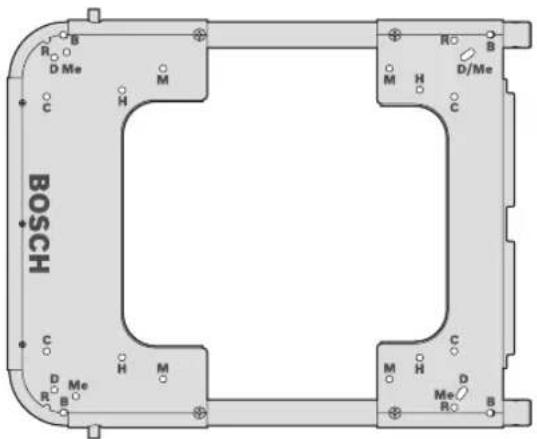

Монтажната плоча 1 е универсална. Благодарение на различните присъединителни отвори на стенда могат да бъдат монтирани както електроинструменти на Бош, така и на конкурентни производители.
- Поставете електроинструмента върху съответните монтажни отвори.
- Захванете го към монтажната плоча с подходящи винтове, подложни шайби и гайки.
Не претоварвайте стенда. Винаги се сьобразявайте с максимальната му товароносимост.
Преди започване на работа винаги се уверявайте, че застопряващата ръкохватка 2 е затворена.
Дръжте детайла винаги здраво, особено дългата и тежка част. След прерязването на детайла центърът на тежестта може да се измести така, че стендът да се преобърне.
Транспортиране
При пренасяне трябва да сгънете рамата на стенда. (вижте фигура Н)
- За освобождаване на застопоряващите щифтове 4 натиснете дръжката 3 на стенда леко надолу.
- Отворете застопоряващата ръкохватка 2. С това щифтовете, които блокират колелата, се издърпват назад.
- Стьпете с крак върху степенката 10 и с двете ръце издърпайте дръжката 3 нагоре, докато застопоряващите щифтове се захванат отново.
- Затворете застопоряващата ръкохватка 2.
Български | 107
Поддържане и сервис
Поддържане и почистване
Ако въпреки прецизното производство и внимателно изпитване стендът се повреди, ремонтът трябва да бъде извършен в оторизиран сервис за електроинструменти на Бош.
Когато се обръщате с въпроси към представителите на Бош, винаги посочвайте 10-цифрения каталожен номер на табелката на стенда.
Налягане на гумите
В завода-производител гумите се напомпват с налягане 1,7–2 bar. Максимално допустимото налягане на въздуха в гумите е 2,5 bar.
Бракуване
Стендът, принадлежностите му и опаковките трябва да бъдат предавани за оползотворяване на съдържащите се в тях вторични суровини.
Сервизът ще отговори на въпросите Ви относно ремонти и поддръжка на закупения от Вас продукт, както и относно резервни части. Монтажни чертежи и информация за резервни части можете да намерите също и на
www.bosch-pt.com
Екипът от консултанти на Бош ще Ви помогне с удоволствие при въпроси относно закупуване, приложение и възможности за настройване на различни продукти от производствената гама на Бош и допълнителни приспособления за тях.
Роберт Бош ЕООД – България
Бош Сервиз Център
Гаранционни и извънгаранционни ремонти ул. Сребърна № 3–9
1907 София
Тел.: +359 (02) 962 5302
Teʌ.: +359 (02) 962 5427
Teʌ.: +359 (02) 962 5295
Правата за изменения запазени.
