РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GTS 10 J Professional BOSCH

bg Оригинална инструкция

mk Оригинално упатство за работа

sr Originalno uputstvo za rad

sl izvima navodila

hr Originalne upute za rad

Български ...... Страница 325

Указания за сигурност

Общи указания за безопасност за електроинструменти

ПРЕДУПРЕЖ- ДЕНИЕ Прочетете всички предупрежде- ния, указания, запознайте се с фигурите и техническите харак-

теристики, приложени към електроинструмента. Пропуски при спазването на указанията по-долу могат да предизвикат токов удар и/или тежки травми.

Съхранявайте тези указания на сигурно място.

Използваният по-долу термин "електроинструмент" се отнася до захранвани от електрическата мрежа електроинструменти (със захранващ кабел) и до захранвани от акумулаторна батерия електроинструменти (без захранващ кабел).

Безопасност на работното място

▶ Пазете работното си място чисто и добре осветено. Разхвърляните или тъмни работни места са предпоставка за инциденти.
▶ Не работете с електроинструмента в среда с повишена опасност от възникване на експлозия, в близост до леснозапалими течности, газове или прахообразни материали. По време на работа в електроинструментите се отделят искри, които могат да възпламенят прахообразни материали или пари.
Дръжте деца и странични лица на безопасно разстояние, докато работите с електроинструмента. Ако вниманието Ви бъде отклонено, може да загубите контрола над електроинструмента.

Безопасност при работа с електрически ток

▶ Щепсельт на електроинструмента трябва да е подходящ за ползвания контакт. В никакъв случай не се допуска изменяне на конструкцията на щепсела. Когато работите със занулени електроуреди, не използвайте адаптери за щепсела. Ползването на оригинални щепсели и контакти намалява риска от възникване на токов удар.
▶ Избягвайте допира на тялото Ви до заземени тела, напр. тръби, отоплителни уреди, печки и хладилници. Когато тялото Ви е заземено, рискът от възникване на токов удар е по-голям.
▶ Предпазвайте електроинструмента си от дъжд и влага. Проникването на вода в електроинструмента повишава опасността от токов удар.
▶ Не използвайте захранващия кабел за цели, за които той не е предвиден. Никога не използвайте захранващия кабел за пренасяне, теглене или откачаване на електроинструмента. Предпазвайте кабела от нагряване, омасляване, допир до остри ръбове или до подвижни звена на машини. Повредени или

усукани кабели увеличават риска от възникване на токов удар.

Kogato работите с електроинструмент навън, използвайте само удължителни кабели, подходящи за работа на открито. Използването на удължител, предназначен за работа на открито, намалява риска от възникване на токов удар.
Ако се налага използването на електроинструмента във влажна среда, използвайте предпазен прекъсвач за утечни токове. Използването на предпазен прекъсвач за утечни токове намалява опасността от възникване на токов удар.

Безопасен начин на работа

Бъдете концентрирани, следете внимателно действията си и постъпвайте предпазливо и разумно. Не използвайте електроинструмента, когато сте уморени или под влиянието на наркотични вещества, алкохол или упойващи лекарства. Един миг разсеяност при работа с електроинструмент може да има за последствие изключително тежки наранявания.
▶ Работете с предпазващо работно облекло. Винаги носете предпазни очила. Носенето на подходящи за ползвания електроинструмент и извършваната дейност лични предпазни средства, като дихателна маска, здрави плътнозатворени обувки със стабилен грайфер, защитна каска или шумозаглушители (антифони), намалява риска от възникване на трудова злополука.
▶ Избягвайте опасността от включване на електроинструмента по невнимание. Преди да включите щепсела в контакта или да поставите батерията, както и при пренасяне на електроинструмента, се уверявайте, че пусковият прекъсвач е позиция "изключено". Носенето на електроинструменти с пръст върху пусковия прекъсвач или подаването на захранващо напрежение, докато пусковият прекъсвач е включен, увеличава опасността от трудови злополуки.
▶ Преди да включите електроинструмента, се уверявайте, че сте отстранили от него всички помощни инструменти и гаечни ключове. Помощен инструмент, забравен на въртящо се звено, може да причини травми.
▶ Избягвайте неестествените положения на тялото. Работете в стабилно положение на тялото и във всеки момент поддържайте равновесие. Така ще можете да контролирате електроинструмента по-добре и побезопасно, ако възникне неочаквана ситуация.
▶ Работете с подходящо облекло. Не работете с широки дрехи или украшения. Дръжте косата и дрехите си на безопасно разстояние от движещи се звена. Широките дрехи, украшенията, дългите коси могат да бъдат захванати и увлечени от въртящи се звена.
▶ Ако е възможно използването на външна аспирационна система, се уверявайте, че тя е включена и функционира изправно. Използването на аспираци-

онна система намалява рисковете, дължащи се на от- делящи се при работа прахове.

Доброто познаване на електроинструмента вследствие на честа работа с него не е повод за намаляване на вниманието и пренебрегване на мерките за безопасност. Едно невнимателно действие може да предизвика тежки наранявания само за части от секундата.

Грижливо отношение към електроинструментите

▶ Не претоварвайте електроинструмента. Използвайте електроинструментите само съобразно тяхното предназначение. Ще работите по-добре и по-безопасно, когато използвате подходящия електроинструмент в зададения от производителя диапазон на натоварване.
▶ Не използвайте електроинструмент, чиито пусков прекъсвач е повреден. Електроинструмент, който не може да бъде изключван и включван по предвидения от производителя начин, е опасен и трябва да бъде ремонтиран.
▶ Преди да извършвате каквито и да е дейности по електроинструмента, напр. настройване, смяна на работен инструмент, както и когато го прибирате, изключвайте щепсела от контакта, респ. изваждайте батерията, ако е възможно. Тази мярка премахва опасността от задействане на електроинструмента по невнимание.
Съхранявайте електроинструментите на места, където не могат да бъдат достигнати от деца. Не допускайте те да бъдат използвани от лица, които не са запознати с начина на работа с тях и не са прочели тези инструкции. Когато са в ръцете на неопитни потребители, електроинструментите могат да бъдат изключително опасни.
▶ Поддържайте добре електроинструментите си и аксесоарите им. Проверявайте дали подвижните звена функционират безукорно, дали не заклинват, дали има счупени или повредени детайли, които нарушават или изменят функциите на електроинструмента. Преди да използвате електроинструмента, се погрижете повредените детайли да бъдат ремонтирани. Много от трудовите злополуки се дължат на недобре поддържани електроинструменти и уреди.
▶ Поддържайте режещите инструменти винаги добре заточени и чисти. Добре поддържаните режещи инструменти с остри ръбове оказват по-малко съпротивление и се водят по-леко.
▶ Използвайте електроинструментите, допълнителните приспособления, работните инструменти и т. н., съобразно инструкциите на производителя. При това се съобразявайте и с конкретните работни условия и операции, които трябва да изпълните. Използването на електроинструменти за различни от предвидените от производителя приложения повишава опасността от възникване на трудови злополуки.

▶ Поддържайте дръжките и ръкохватките сухи, чисти и неомаслени. Хлъзгавите дръжки и ръкохватки не позволяват безопасната работа и доброто контролиране на електроинструмента при възникване на неочаквана ситуация.

Поддържане

Допускайте ремонтът на електроинструментите Ви да се извършва само от квалифицирани специалисти и само с използването на оригинални резервни части. По този начин се гарантира съхраняване на безопасността на електроинструмента.

Предупреждения относно предпазните сьоръжения

Всички предпазни съоръжения трябва да са монтирани. Предпазният кожух трябва да е монтиран правилно и да функционара правилно. Предпазен кожух, който е разхлабен или не функционара правилно трябва да бъде поправен или заменен.
Винаги използвайте предпазния кожух и разтварящия клин при разрязване. При разрязване, когато циркулярът разрязва цялата дебелина на детайла, предпазният кожух и другите предпазни съоръжения помагат да бъде намален рискът от нараняване.
▶ Веднага след извършване на операции, които изискват демонтирането на предпазния кожух и/или разтварящия клин (напр. рендосване), монтирайте отново всички предпазни съоръжения. Предпазният кожух и разтварящият клин помагат да бъде намален рискът от нараняване.
▶ Преди да включите пусковия прекъсвач се уверя- вайте, че циркулярният диск не допира предпазния кожух, разтварящия клин и обработвания детайл. Неволен допир на тези елементи с циркулярния диск може да предизвика опасна ситуация.
Настройвайте разтварящия клин, както е описано в това ръководство за експлоатация. Неправилни разстояние, позиция или подравняване могат да направят разтварящия клин неефективен в предотвратяването на откат.
▶ За да работи правилно, разтварящият клин трябва да допира детайла. Разтварящият клин не помага, когато разрязвате детайли, които са твърде къси, за да контактуват добре с разтварящия клин. В такива случаи откат не може да бъде предотвратен от разтварящия клин.
▶ Използвайте подходящия циркулярен диск за разтварящия клин. За да функционира правилно разтварящият клин, диаметърът на циркулярния диск трябва да съответства на разтварящия клин, тялото на циркулярния диск трябва да е по-тънко от дебелината на разтварящия клин и широчината на прореза трябва да е по-голяма от дебелината на ратварящия клин.

Предупреждения относно действията при рязане

▶ ПАСНОСТ: Никога не поставяйте пръстите си или ръцете си в близост или на една линия с циркулярния диск. Момент невнимание или приплъзване могат да предизвикат съприкосновение с циркулярния диск и в резултат сериозни травми.
▶ Подавайте обработвания детайл към циркулярния диск само в посока, обратна на посоката на върте-нето му. Подаването на детайла в същата посока, в ко-ято се върти диска над работния плот, може да предиз-вика издърпването на детайла заедно с ръцете Ви към циркулярния диск.
▶ Никога не използвайте ъгловата опора да подавате детайла при надljъно разрязване и не използвайте надлъжната опора за ограничител по дължина при напречно рязане. Воденето на детайла с ъгловата опора и с надлъжната опора едновременно увеличава опасността от усукване на циркулярния диск и откат.
Kogato разрязвате по дължина, винаги прилагайте силата на подаване между челото и циркуляра. Използвайте летва за избутване, когато разстоянието между челото и циркулярния диск е по-малко от 150 мм, а когато е по-малко от 50 мм използвайте трупче. Използването на "помощни приспособления" позволява ръцете Ви да са на безопасно разстояние от циркулярния диск.
▶ Използвайте само летвата за избутване, доставена от производителя, или такава, конструирана в съответствие с изискванията. Летвата за избутване осигурява безопасно разстояние на ръцете от циркулярния диск.
▶ Никога не използвайте развалени или разрядани летви за избутване. Повредена летва за избутване може да се счупи по време на работа, което да предизвика допиране на ръката ви до циркулярния диск.
He извършвайте никакви операции, като държите детайла "на ръка". Винаги използвайте или надljжната опора, или вгловата опора, за да водите обработвания детайл. "На ръка" означава да държите детайла само с ръце, без да го допирате до надljжната или вгловата опора. Държането на детайла на ръка води до разместване, заклинване и откат.
▶ Никога не поставяйте ръцете си зад или над циркулярния диск. Това може да предизвика случаен контакт с въртящия се циркулярен диск.
Осигурявайте допълнителни подпори за обработвания детайл, когато е твърде дълъг и/или широк, които да го поддържат на нужното ниво. Дълги и/или широки детайли имат склонност да се огъват около ръба на работния плот, което може да причини загуба на контрол, усукване на циркулярния диск и откат.
▶ Подавайте обработвания детайл с постоянна скорост. Не огъвайте и не усуквайте обработвания детайл. В случай на заклинване и спиране на въртенето незабавно изключете електроинструмента, извадете щепсела от контакта и след това отстранете

заклинването. Блокирането на циркулярния диск в детайла може да предизвика откат или спиране на вър-тенето на електродвигателя.

▶ Не отстранявайте парченца от разрязвания детайл, докато циркулярът работи. Парченцата могат да бъдат захванати между челото или вътрешната страна на предпазния кожух и диска и да увлекат пръстите Ви към циркулярния диск. Преди да отстранявате материал, изключете циркулярната машина и изчакайте вър-тенето да спре напълно.
Поставяйте върху работния плот допълнителна пло-ча, когато разрязвате детайли с дебелина по-малка от 2 мм. Тънки детайли могат да се огънат и заклинат в процепа за циркулярния диск и да предизвикат откат.

Откат и начини на предотвратяването му

Откат е внезапната реакция вследствие на заклинване или блокиране на циркулярния диск, изместване на линията на среза в детайла спрямо циркулярния диск или когато част от обработвания детайл се заклини между циркулярния диск и прореза в работния плот или друг детайл.

При откат най-често детайлът се повдига от работния плот от задната част на циркулярния диск и се ускорява по по-сока на оператора.

Откатът е следствие на неправилно боравене с циркулярната машина и/или неправилни работни процедури и може да бъде предотвратен чрез подходящи предпазни мерки, както е описано по-долу.

Никога не стойте на една линия с циркулярния диск. Винаги заставайте от страната на циркулярния диск, от която е опората. Откат може да ускори обработвания детайл с голяма скорост по посока на всеки, стоящ срещу или на една линия с циркулярния диск.
▶ Никога не се протягайте над и не поставяйте ръцете си зад циркулярния диск, напр. за да издърпвате или да подпирате обработвания детайл. Съществува опасност от неволен допир до циркулярния диск, а при откат пръстите Ви могат да бъдат увлечени към диска.
▶ Никога не дръжте и не притискайте разрязвания детайл към въртящия се циркулярен диск. Притиска-нето на разрязвания детайл към циркулярния диск предизвиква сили, които се стремят да го огънат, и от-кат.
▶ Подравнявайте опората да е строго успоредна на циркулярния диск. Неправилно подравнена опора предизвиква притискане на детайла към диска и откат.
Когато извършвате глухи прорези, напр. рендосване, използвайте помощни планки, за да притискате обработвания детайл към работния плот и към надлъжната опора. Помощните планки помагат да запазите контрол над обработвания детайл в случай на откат.
▶ Подпирайте големи плочи, за да избегнете възникването на откат при притискане и блокиране на циркулярния диск. Големи плочи могат да се огънат под действие на собствената си сила на тежестта. Подпо-

рите трябва да бъдат поставени под всички зони на плочата, които се подават извън работния плот.

▶ Бъдете особено внимателни, когато разрязвате детайл, който е усукан, с чворове, огънат или няма прави ръбове, по които да бъде воден по ъгловата или успоредната опора. Усукан, чворест, или огънат детайл е нестабилен и може да се отмести, което да предизвика блокиране на циркулярния диск и откат.
▶ Никога не разрязвайте едновременно няколко детайла, поставени един върху друг или един до друг. Циркулярният диск може да увлече един или повече детайла, което да предизвика откат.
Kogato включвате повторно циркуляра, докато дискът е в среза на детайл, центрирайте диска в среза така, че зъбите да не допират до детайла. При повторно включване, ако дискът е блокиран, може да повдигне детайла и отместването му да причини откат.
▶ Поддържайте циркулярните си дискове чисти, остри и с достатьчен чапраз. Никога не използвайте огънати или напукани циркулярни дискове или дискове със счупени зъби. Добре заточени циркулярни дискове с правилен чапраз ограничават блокиране, спиране на въртенето и откат.

▶ Изключете циркулярната машина и извадете щепсела от контакта, когато демонтирате вложката, заменяте циркулярния диск или регулирате разтварящия клин или предпазния кожух, както и когато оставяте машината без надзор. Предпазните мерки предотвратяват инциденти.
▶ Никога не оставяйте работеща циркулярна машина без надзор. Изключете електроинструмента и не го оставяйте, докато въртенето му не спре напълно. Работеща настолна циркулярна машина без надзор представлява опасност, която не контролирате.
▶ Поставяйте настолната циркулярна машина на добре осветено хоризонтално място, където можете да стоите стабилно и да поддържате равновесие. Тя трябва да е инсталирана в зона, осигуряваща доста- тъчно пространство за лесно манипулиране с де- тайла. Тесни, недобре осветени места и неравни хлъз- гави подове са предпоставка за инциденти.
▶ Периодично почиствайте и отстранявайте стърготините под настолната циркулярна машина и/или аспирационната система. Натрупаните стърготини са лесно запалими и могат да се самовъзпламенят.
▶ Настолната циркулярна машина трябва да бъде захваната здраво. Циркулярна машина, която не е захваната, може да се приплъзне или преобърне.
▶ Преди да включите циркулярната машина, отстранете от работния плот всички помощни инструменти, дървени трупчета и др.п. Отвличането на вниманието или опасността от блокиране са опасни.
▶ Винаги използвайте циркулярни дискове с правилните размери и форма (диамантен или кръгъл) и с

правилния присъединителен отвор. Циркулярни дискове, които не пасват на присъединителните размери на вала на машината вибрират и могат да предизвикат загуба на контрол.

Никога не използвайте повредени или неподходящи приспособления за монтиране на диска, като фланци, шайби, винтове или гайки. Приспособленията за монтиране са специално конструирани за Вашата циркулярна машина и осигуряват безопасна работа и оптимална производителност.
He се качвайте върху настолната циркулярна машина, не я ползвайте, за да стъпвате върху нея. Съществува опасност от тежки травми, ако машината се преобърне или по друга причина неволно допреде циркулярния диск.
▶ Уверете се, че циркулярният диск се върти в правилната посока. Не монтирайте на настолната циркулярна машина дискове за шмиргелене, телени четки, или абразивни дискове за рязане. Неправилното инсталиране на настолната циркулярна машина или ползването на работни инструменти, които не са утвърдени от производителя, може да предизвика тежки травми.

Допълнителни указания за безопасност

▶ При монтирането на циркулярния диск работете с предпазни ръкавици. Съществува опасност от нара- няване.
▶ Не използвайте циркулярни дискове от бързорезна стомана. Такива циркулярни дискове са крехки и се чупят лесно.
▶ Никога не използвайте електроинструмента без приставката за маса. Сменяйте дефектната приставка за маса. Ако приставката за маса не е в безукорно състояние, съществува повишена опасност да се нараните от циркулярния диск.
▶ Поддържайте работното си място чисто. Смесите от материал са особено опасни. Прахът от лек метал може да гори или експлодира.
▶ Изберете подходящ циркуляр за материала, който ще режете.
▶ Използвайте само циркулярни дискове, които съответстват на посочените в това ръководство за експлоатация и върху електроинструмента данни и са изпитани по EN 847-1 и обозначени по съответния начин.
▶ Използвайте само дискове, които се препоръчват от производителя на електроинструмента и са подходящи за обработвания от Вас материал.
▶ Подвеждайте детайла само към движещ се циркулярен диск. В противен случай, ако зъбите се заклинят в детайла, съществува опасност от възникване на откат.

Символи

Следните символи могат да бъдат важни в процеса на експлоатация на Вашия електроинструмент. Моля, запомнете символите и значението им. Правилното интерпретиране на символите и тяхното значение ще Ви помогнат при по-доброто и по-сигурно ползване на електроинструмента.

Символи и тяхното значение

Не поставяйте ръцете си в близост до мястото на рязане, докато електроинструментът работи. Съществува опасност да се нараните при допир до циркулярния диск.

Носете защита за слуха. Въздействие- то на шум може да предизвика загуба на слух.

Работете с предпазни очила.

3 601 M30 502

3 601 M30 532

3 601 M30 562

3 601 M30 572

3 601 M30 542

3 601 M30 5B2

Съобразявайте се с размерите на циркулярния диск. Отворът му трябва да пасва без луфт на присъединителното стъпало на вала. Ако е необходимо използването на редуциращи звена, внимавайте размерите на редуциращото звено да пасват на дебелината на фланеца на диска, на диаметъра на отвора му, както и на диаметъра на вала на машината. По възможност използвайте редуциращите звена, включени в окомплектовката на циркулярния диск.

Диаметърът на циркулярния диск трябва да съответства на посоченото върху символа.

Символи и тяхното значение

а Диаметърът на циркулярния диск може да възлиза максимум 254 mm.
b Дебелината на клина възлиза на 2,3 mm.
с Посоката на рязане на зъбите (посока на стрелката върху циркулярния диск) трябва да съвпада с посоката на стрелката върху клина.
d Внимавайте при смяна на циркулярния диск за това, ширината на рязане да не е по-малка от 2,4 mm и дебелината на опорния диск да не е по-голяма от 2,2 mm. В противен случай е налице опасност клиньт да се заклещи в обработваемия детайл.

Дебелината на клина възлиза на 2,3 mm.

Максимално възможната височина на обработвания детайл възлиза на 79 mm.

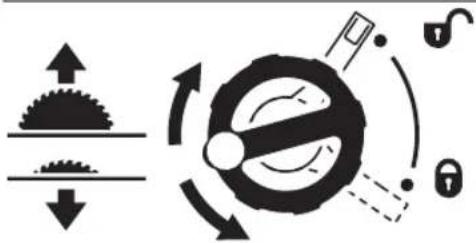

Показва посоката на въртене на ръчката за снижаване (транспортно положение) и повдигане (работно положение) на циркулярния диск.

дясна страна:

Показва позицията на лоста за застопоряване за фиксиране на циркулярния диск и при настройка на ъгъла на наклона във вертикална равнина (циркулярният диск е с възможност за накланяне).

Символи и тяхното значение

	Електроинструментите от клас на защита II са подсилено или двойно изолира-ни.
CE	С маркировката CE производителят потвърждава, че електроинструментъте в съответствие с валидните ЕС дирек-тиви.

Описание на продукта и дейността

Прочетете внимателно всички указания и инструкции за безопасност. Пропуски при спазването на инструкциите за безопасност и указанията за работа могат да имат за последствие токов удар, пожар и/или тежки

травми.

Моля, имайте предвид изображенията в предната част на ръководството за работа.

Предназначение на електроинструмента

Електроинструментът е предназначен за стационарно монтиране и изпълняване на надлъжни и напречни срезове по права линия на твърд и мек дървесен материал, както и на ПДЧ плоскости и фазерни плоскости. При това са възможни скосявания в хоризонтална равнина от -60° до +60° както и във вертикална равнина от -2° до 47°. При използване на подходящи циркулярни дискове е възможно и разрязването на алуминиеви профили и пластмаси.

Изобразени елементи

Номерирането на елементите на електроинструмента се отнася до изображенията на страниците с фигурите.

(1) Водещ канал за опората за успоредно водене
(2) Скала за разстоянието от циркулярния диск
(3) Ьглов упор
(4) Повърхност за захващане
(5) Направляващ канал за ъгловата опора
(6) Защитно покритие
(7) Разтварящ клин
(8) Стенд за рязане
(9) Опора за успоредно водене
(10) V-образен направляващ канал на работния плот за опората за успоредно водене
(11) Монтажни отвори
(12) Ръкохватка за пренасяне
(13) Разширяване на масата на циркуляра
(14) Шина за монтиране към стенд за рязане GTA 600
(15) Затегателна дръжка за разширяване на масата на циркуляра

(16) Застопоряващ лост за настройване на наклон във вертикална равнина
(17) Ръчно колело за управление
(18) Ръкохватка за повдигане и спускане на циркулярния диск
(19) Предпазна клапа на пусковия прекъсвач
(20) Шестостенен ключ (2 mm)
(21) Шестостенен ключ (5 mm)
(22) Глух гаечен ключ (23 mm)
(23) Лост за изтласване
(24) Регулиращ винт за обтяжна сила на опората за успоредно водене
(25) Приставка за маса
(26) Циркулярен диск
(27) Лупа
(28) Профилна шина
(29) Скоба за придържане на кабела
(30) Скоба за съхраняване на спомагателната опора за успоредно водене
(31) Отвор за изхвърляне на стружките
(32) Адаптер за прахоулавяне
(33) Държач за съхранение на защитното покритие
(34) Захващащ лост на клина
(35) Позициониращи шифтове за клин
(36) Отвори за приставката за маса
(37) Захващащ лост на защитното покритие
(38) Водещ болт на защитното покритие
(39) Застопоряваща ръкохватка на опората за успо- редно водене
(40) Направляващ V-образен канал за опората за ус- поредно водене
(41) Спомагателна опора за успоредно водене
(42) Комплект крепежни елементи "Спомагателна опора за успоредно водене"
(43) Направляваща шина на ъгловата опора
(44) Комплект крепежни елементи "Профилна шина"
(45) Застопоряващ винт за тръбата за изхвърляне на стружките
(46) Обтяжна гайка
(47) Лост за застопоряване на вала
(48) Застопоряващ фланец
(49) Вал на електроинструмента
(50) Центроващ фланец
(51) Ђглов индикатор (вертикален)
(52) Скала за наклона на среза (във вертикална равнина)
(53) Ръкохватка за застопоряване под произволен ъгъл (в хоризонтална равнина)
(54) Стрелка на ъгловата опора

(55) Стрелка за отчитане на разстоянието на работ- ния плот
(56) Бутон за включване
(57) Накатена гайка за профилната шина
(58) Винт с глава с кръстат шлиц за регулиране на опората 0°
(59) Опора за наклон на среза 0° (вертикално)
(60) Винт за стрелката за отчитане на ъгъла (във вертикална равнина)
(61) Винт с глава с кръстат шлиц за регулиране на опората 45°
(62) Опора за наклон на среза 45° (вертикално)
(63) Предни винтове с глава с вътрешен шестостен (5 mm) за регулиране на успоредността на циркулярния диск
(64) Задни винтове с глава с вътрешен шестостен (5 mm) за регулиране на успоредността на циркулярния диск

(65) Винт за стрелката за отчитане на разстоянието на работния плот
(66) Винтове с глава с вътрешен шестостен (5 mm) за регулиране на успоредността на опората за успоредно водене
(67) Винт за стрелката, отчитаща разстоянието на опората за успоредно водене
(68) Регулиращи винтове за приставката за маса
(69) Стойка за съхраняване на комплекта крепежни елементи "Спомагателна опора за успоредно водене"
(70) Задържаща скоба за съхраняване на адаптера за прахоулавяне
(71) Застопоряваща гайка за гаечния ключ звезда и за окачване на лоста за изтласване
(72) Държач за съхранение на шестостенния ключ
(73) Скоба за съхраняване на ъгловата опора

Технически данни
Настолна циркулярна машина GTS 10 J GTS 10 J GTS 10 J

Каталожен номер		3 601 M30 5023 601 M30 572	3 601 M30 532	3 601 M30 562
Номинална консумирана мощност W 1800 1800 1600
Номинално напрежение V 220-240 230 110
Честота Hz 50/60 50/60 50/60
Скорост на въртене на празен ход min	1	3650 3650 3650
Ограничение на пусковия ток ● ● ●
Маса съгласно EPTA-Procedure 01:2014 kg 26,2 26,2 26,2
Клас на защита		☐ / II / II / II	☐	☐
Размери (включително елементите, които могат да се демонтират)
Широчина х дълбочина х височина	mm	640 x 706 x 330	640 x 706 x 330	640 x 706 x 330
Размери на подходящи циркулярни дискове
Диаметър на циркулярния диск	mm	254 254 254
Дебелина на тялото на диска	mm	< 2,2	< 2,2	< 2,2
мин. дебелина на зъбите/чапраз	mm	>2,4	>2,4	>2,4
Диаметър на отвора на диска	mm	30	30	30

Настолна циркулярна машина GTS 10 J GTS 10 J

Каталожен номер		3 601 M30 542 3 601 M30 5B2
Номинална консумирана мощност W		1800	1800
Номинално напрежение V		220-240	220
Честота Hz	50/60	60
Скорост на въртене на празен ход min		-1	3650
Ограничение на пусковия ток			●
Маса съгласно EPTA-Procedure 01:2014 kg		26,2	26,2
Клас на защита			☐ / II
Размери (включително елементите, които могат да се демонтират)

Настолна циркулярна машина GTS 10 J GTS 10 J

Широчина x дълбочина x височина mm 640 x 706 x 330 640 x 706 x 330

Размери на подходящи циркулярни дискове

Диаметър на циркулярния диск mm 254 254

Дебелина на тялото на диска mm < 2,2 < 2,2

мин. дебелина на зъбите/чапраз mm > 2,4 > 2,4

Диаметър на отвора на диска mm 25,4 25,4
Максимални размери на детайла: (вж. „Максимални размери на обработваните детайли“, Страница 337)
Данните важат за номинално напрежение [U] от 230 V. При отклоняващи се напрежение и при специфични за отделни изпълнения тези данни могат да варират.

Информация за излъчван шум

Стойностите на емисии на шум са установени съгласно EN 62841-3-1.

Равницето А на генерирания шум от електроинструмента обикновено е: равнище на звуковото налягане 111 dB(A); мощност на звука 124 dB(A). Неопределеност K = 3 dB.

Посоченото в това ръководство за експлоатация ниво на излъчвания шум е измерено по посочен в стандартите метод и може да служи за сравняване на различни електроинструменти. То е подходящо също така за предварителна оценка на емисиите шум.

Посоченото ниво на излъчвания шум е представително за основните приложения на електроинструмента. Ако обаче електроинструментът се ползва в други условия, с различни работни инструменти или след недобро поддържане, нивото на излъчвания шум може да е различно. Това би могло значително да увеличи емитирания шум през периода на ползване на електроинструмента.

За по-точното оценяване на излъчвания шум трябва да се отчитат и периодите, в които електроинструментът е изключен или работи на празен ход. Това би могло значително да намали емитирания шум през периода на ползване на електроинструмента.

Монтиране

▶ Избягвайте включване по невнимание на електроинструмента. По време на монтирането и при извършване на каквито и да е дейности по електроинструмента щепсельт трябва да е изключен от захранващата мрежа.

Окомплектовка

Преди да започнете експлоатация на електроинструмента дали всички изброени по-долу елементи са налични:

– Настолна циркулярна машина с монтиран циркулярен диск (26) и разтварящ клин (7)
- ъглова опора (3)
- Профилна шина (28)
- Комплект крепежни елементи "Профилна шина" (44) (направляваща планка, накатена гайка, винт, подложна шайба)

• Опора за успоредно водене (9)
  – Спомагателна опора за успоредно водене (41)
• Комплект крепежни елементи "Допълнителна опора за успоредно водене" (42) (3 закрепващи болта, 3 подложни шайби, 3 накатни гайки)
• Защитно покритие (6)
• Шестостенен ключ (21)
• Шестостенен ключ (20)
  -Глух гаечен ключ (22)
• Лост за изтласване (23)
• Приставка за маса (25)
• Адаптер за прахоулавяне (32)

Указание: Огледайте електроинструмента за евентуални повреди.

Преди да продължите използването на електроинструмента, трябва внимателно да проверите дали предпазните съоръжения или леко повредени детайли функционират изрядно и съобразно предназначението си. Проверете дали подвижните детайли функционират правилно и не се заклинват или дали има други повредени детайли.

Всички детайли трябва да са монтирани правилно и да из- пълняват всички условия за безопасна работа.

Повредени предпазни съоръжения и детайли трябва да бъдат ремонтирани или заменени от квалифициран техник в оторизиран сервис за електроинструменти на Бош.

Монтиране на елементи

– Извадете внимателно всички включени в окомплектовката детайли.
– Отстранете всички опаковъчни материали от електроинструмента и включените в окомплектовката детайли.
– Почиствайте отложените под двигателния блок остать- ци от рязаните материали.

Директно върху корпуса са закрепени следните елементи на уреда: лост за изтласване (23), глух гаечен ключ (22), шестостенен ключ (21) и (20), опора за успоредно водене (9), ъглова опора (3), адаптер за прахоулавяне (32), допълнителна опора за успоредно водене (41) с крепежен комплект (42), защитно покритие (6).

– Когато Ви е нужен някой от тези елементи на уреда, можете да го извадите внимателно от неговото място за съхранение.

Позициониране на клина (вж. фиг. а1-а2)

Указание: Ако е необходимо, почистете всички детайли, които ще монтирате, преди да ги позиционирате.

• Завъртете колянната ръкохватка (18) до упор по посока на часовниковата стрелка, така че циркулярният диск (26) да застане в горна мъртва точка.
• Освободете застопоряващия лост (34).
  – Избутайте клина (7) в посока захващащия лост (34), докато не може да се изтегля нагоре.
  – Изтеглете клина съвсем нагоре, така че да се позицио- нира точно над средата на циркулярния диск.
  – Оставете двата щифта (35) да прищракат в долните от- вори в клина и отново затегнете захващащия лост (34).

Монтиране на приставка за маса (вж. фиг. b)

– Окачете вложката (25) в задните отвори (36) на леглото за инструмента.

– Прекарайте приставката за маса надолу.

– Притиснете приставката за маса докато не се фиксира отпред в стеблото на инструмента.

Предната страна на приставката за маса (25) трябва да е плътно или малко под стенда за рязане, задната страна трябва да е плътно или малко над стенда за рязане (вж.

„Настройка на нивото на приставката за маса (вж. фигур. N)“, Страница 339).

Монтиране на защитното покритие (вж. фиг. с1-с2)

Указание: Монтирайте защитното покритие само ако кли- нт е позициониран в най-горно положение точно над средата на циркулярния диск (вж. изображение a2). Не монтирайте защитното покритие, ако клинът е в най-дол- но положение (състояние на доставка или позиция за ря- зане на канали) (вж. изображение a1).

• Разхлабете захвращащия лост (37) и свалете защитното покритие (6) от стойката (33).
• Дръжте с една ръка защитата на циркулярния диск (горна метална шина) на защитното покритие (6), а с другата ръка дръжте захващащия лост (37) нагоре.
  – Избутайте водещия болт (38) назад в канала върху клина (7).
  – Прекарайте защитното покритие (6) надолу докато защитата на циркулярния диск (горна метална шина) не застане паралелно на повърхността на стенда за рязане (8).
• Натиснете надолу лоста за застопоряване (37). Захващацият лост трябва осезаемо и звучно да прищрака и защитното покритие (6) да е здраво и сигурно монтирано.
  ▶ Проверявайте преди всяка употреба дали защитното покритие се двжи безпроблемно. Не използвайте електроинструмента, ако защитното покритие не може да се двжи свободно и ако не се затваря веднага.

Монтиране на опората за успоредно водене (вж. фиг. d)

Опората за успоредно водене (9) може да бъде монтира- на отляво или отдясно на циркулярния диск.

• Освободете застопоряващата ръкохватка (39) на опората за успоредно водене (9). Така се освобождава V-образната направляваща (40).
  – Първо вкарайте опората за успоредно водене с V-образната направляваща във водещия канал (10) на работния плот. След това вкарайте опората за успоредно водене в предния направляващ канал (1) на стенда. След това опората за успоредно водене може да се измества произволно.
• За застопоряване на опората за успоредно водене на- тиснете ръкохватката (39) надолу.

Монтиране на допълнителната опора за успоредно водене (вж. фиг. е)

За рязане на тесни обработваеми детайли и за рязане на вертикален ъгъл на наклон трябва да монтирате спомагателната опора за успоредно водене (41) към опората за успоредно водене (9).

Спомагателната опора за успоредно водене може в зависимости от конкретните условия да бъде монтирана отяс- но или отляво на опората за успоредно водене (9).

Използвайте за монтажа комплект крепежни елементи "Допълнителна опора за успоредно водене" (42) (2 закрепващи болта, 2 подложни шайби, 2 накатни гайки).

– Вкарайте застопоряващите винтове през страничните отвори на опората за успоредно водене (9).
– При това главите на винтовете служат да водят спомагателната опора за успоредно водене.
- Вкарайте спомагателната опора за успоредно водене (41) върху главите на застопоряващите винтове.
– Поставете подложните шайби на застопоряващите винтове и затегнете винтовете с помощта на крилчатите гайки.

Монтиране на ъгловата опора (вж. фигур. f1-f2)

– Вкарайте шината (43) на ъгловата опора (3) в един от предвидените за целта водещи канали (5) на стенда за рязане.
За по-стабилно поставяне на дълги детайли ъгловата опора може да бъде разширена с помощта на профилната шина (28).
– При необходимост монтирайте профилната шина към въгловата опора с помощта на комплекта крепежни елементи (44).

Система за прахоулавяне

Прахове, отделящи се при обработването на материали като съдържащи олово бои, някои видове дървесина, минерали и метали могат да бъдат опасни за здравето. Контактът до кожата или вдишването на такива прахове могат да предизвикат алергични реакции и/или заболявания на дихателните пътища на работещия с електроинструмента или намиращи се наблизо лица.

Определени прахове, напр. отделящите се при обработ-

ване на бук и дъб, се считат за канцерогенни, особено в комбинация с химикали за третиране на дървесина (хромат, консерванти и др.). Допуска се обработването на съдържащи азбест материали само от съответно обучени квалифицирани лица.

– По възможност използвайте подходяща за обработвания материал система за прахоулавяне.
– Осигурявайте добро проветряване на работното място.
– Препоръчва се използването на дихателна маска с филтър от клас P2.

Спазвайте валидните във Вашата страна законови разпоредби, валидни при обработване на съответните материали.

Прахоулавянето може да бъде блокирано от прах, стърготини или откртени от детайла парченца.

– Изключете електроинструмента и извадете щепесела от контакта.
- Изчакайте, докато циркулярният диск спре напълно.
- Открийте и отстранете причината за запушването.

▶ Избягвайте натрупване на прах на работното място. Прахът може лесно да се самовъзпламени.

За да се предотврати опасността от пожар при рязане на алуминий, предварително почиствайте отвора за изхвърляне на стружки и не използвайте аспирационна система.

Изпразване на изкарването на стружки (вж. фиг. g)

За да изхвърлите откъртени парченца от детайла и големи стружки можете да извадите тръбата за изхвърляне на стружки (31).

• Изключете електроинструмента и извадете щепесела от контакта.
  – Изчакайте, докато циркулярният диск спре напълно.
  – Развийте застопоряващия винт (45) с шестостенния ключ (21).
  – Издърпайте тръбата за изхвърляне на стружки (31) и изхвърлете откъртените парченца от детайла и стружките.
  – Отново монтирайте тръбата за изхвърляне на стружки на електроинструмента.

Външна система за прахоулавяне (вж. фиг. h)

Използвайте включения в окомплектовката адаптер (32), за да включите външна прахосмукачка към тръбата за изхвърляне на стружки (31).

Използваната прахосмукачка трябва да е пригодна за работа с обработвания материал.

Ако при работа се отделя особено вреден за здравето прах или канцерогенен прах, използвайте специализирана прахосмукачка.

Стационарно или мобилно монтиране

▶ За осигуряване на сигурна работа с електроинструмента, преди да го използвате, трябва да го монти-

рате на равна и стабилна работна повърхност (напр. работен тезгях).

Монтиране на работна повърхност (вж. фиг. i)

- Застопорете електроинструмента с подходящи винтови съединения към работната повърхност. За тази цел служат отворите (11).

Монтаж върху работен тезгях на Bosch (вж. фигур. j)

Стендовете за рязане на Бош (напр. GTA 600) осигуряват надеждно монтиране и поставяне върху неравни терени благодарение на регулируемите си крака.

▶ Прочетете всички приложени към стенда предупреждения и указания. Несьобразяването с предупрежденията и неспазването на указанията могат да имат за последствие токов удар, пожар и/или тежки травми.
▶ Преди да монтирате електроинструмента, сглобете внимателно и правилно стенда. Правилното сглобяване на стенда е важно, за да бъде избягната опасността от внезапното му разпадане по време на работа.
– Монтирайте електроинструмента към стенда, докато е в позиция за транспортиране.

▶ Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от захранващата мрежа.
▶ При монтирането на циркулярния диск работете с предпазни ръкавици. Съществува опасност от нара- няване.
▶ Използвайте само режещи дискове, чиято максимально допустима скорост на въртене е по-висока от скоростта на въртене на празен ход на Вашия електроинструмент.
▶ Използвайте само циркулярни дискове, които съответстват на посочените в това ръководство за експлоатация и върху електроинструмента данни и са изпитани по EN 847-1 и обозначени по съответния начин.
▶ Използвайте само дискове, които се препоръчват от производителя на електроинструмента и са подходящи за обработвания от Вас материал. Така избягвате прегряване на върховете на зъбците и разтопяване на обработваната пластмаса.
▶ Не използвайте циркулярни дискове от бързорезна стомана. Такива циркулярни дискове са крехки и се чупят лесно.

Демонтиране на циркулярния диск

• Завъртете колянната ръкохватка (18) до упор по посока на часовниковата стрелка, така че циркулярният диск (26) да застане в горна мъртва точка.
  – Отворете захващащия лост (37) и изтеглете защитното покритие (6) от канала в клина (7).

• С помощта на отвертка повдигнете вложката (25) отпред и я издърпайте от кутията за помощни инструменти.

• Завъртете обтяжната гайка (46) с глухия гаечен ключ (22) и затегнете едновременно с това застопоряващия лост на шпиндела (47) докато не прищрака.

• Задръжте лоста за блокиране на вала и затегнете гайката, като я въртите обратно на часовниковата стрелка.
  – Демонтирайте застопоряващия фланец (48).
• Свалете циркулярния диск (26).

Монтиране на циркулярния диск

Ако е необходимо, почистете всички детайли, които ще монтирате.

– Поставете новия циркуляр на центроващия фланец (50) на вала (49).

Указание: Не използвайте прекалено малки циркулярни дискове. Радиалната между между циркулярния диск и разтварящия клин трябва да е най-много 3 - 8 mm.

▶ При монтиране внимавайте посоката на рязане на зъбите (означена със стрелка върху циркулярния диск) да съвпада с посоката на стрелката върху клина!

– Поставете застопоряващия фланец (48) и гайката (46).
- Завъртете обтяжната гайка (46) с глухия гаечен ключ (22) и затегнете едновременно с това застопоряващия лост на шпиндела (47) докато не прищрака.
– Затегнете гайката, като я въртите по посока на часов-никовата стрелка.
- Отново поставете приставката з амаса (25).
- Монтирайте обратно защитното покритие (6).

▶ Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от захранващата мрежа.

Позиция за транспортиране и работна позиция на циркулярния диск

Позиция за транспортиране

– Свалете защитното покритие (6), отстранете приставката за маса (25) и позиционирайте разтварящия клин (7) в най-долно положение. Отново поставете приставката за маса (25).
- Завъртете обратно на часовниковата стрелка ръкохватката (18), докато зъбите на циркулярния диск (26) се спуснат под равнината на масата (8).
– Вкарайте разширяването на масата на циркуляра (13) докрай навътре. Натиснете надолу застопоряващия лост (15). С това разширяването на масата на циркуляра се застопорява.

Работна позиция

– Позиционирайте клина (7) в най-горно положение точно върху средата на циркулярния диск, използвайте

приставката за маса (25) и монтирайте защитното покритие (6).

- Завъртете ръкохватката (18) по часовниковата стрелка, докато зъбите на циркулярния диск (26) се издигнат прибл. 3 - 6 mm над детайлап.

Настройване на хоризонтален и вертикален ъгъл на наклон

За осигуряване на прецизни срезове след интензивно използване трябва да проверявате основните параметри на електроинструмента и при необходимост да ги коригирате.

Настройване на вертикален ъгъл на наклон (циркулярен диск) (вж. фиг. А)

Вертикалният ъгъл на наклон може да се настройва в диапазон от -2° до 47°.

– Разхлабете фиксиращия лост (16) обратно на часовника.

Указание: При пълното развиване на застопоряващия лост благодарение на силата на тежестта циркулярният диск се завърта в позиция прибл 30°.

– Издърпайте или натиснете ръкохватката (17) по направление на кулисата, докато стрелката (51) покаже желания вертикален ъгъл на наклона.

- Задръжте ръкохватката в това положение и отново за- тегнете застопоряващия лост (16).

За бързото и точно настройване на стандартни ъгли 0° и 45° са предвидени заводски ограничители ((59), (62).

Настройване на хоризонтален ъгъл на наклон (ъглов ограничител) (вж. фигур. В)

Хоризонталният ъгъл на наклон може да се настройва в диапазон от 60° (наляво) до 60° (надясно).

- Освободете застопоряващата ръкохватка (53), ако тя е затегната.

- Завъртете ъгловата опора, докато стрелката (54) покаже желания ъгъл на скосяване.

- Отново затегнете ръкохватката (53).

Увеличаване на работния плот

Свободните краища на дълги и тежки детайли трябва да бъдат подпирани по подходящ начин.

Разширяване на масата на циркуляра (вж. фигур. С)

Разширяването на масата на циркуляра (13) разширява масата на циркуляра (8) надясно до максимум 625 mm.

– Издърпайте докрай нагоре застопоряващата ръкохватка (15) за за разширяване на масата на циркуляра.

– Издърпайте разширяване на масата на циркуляра (13) до желаната дължина навън.

– Натиснете надолу застопоряващия лост (15). С това разширяването на масата на циркуляра се застопорява.

Регулиране на опората за успоредно водене

Опората за успоредно водене (9) може да бъде монтира- на отляво (черна скала) или отдясно (сребърна скала) на циркулярния диск. Маркировката на лупата (27) показва на скалата (2) настроеното разстояние на опората за ус- поредно водене до циркуляра.

Поставете опората за успоредно водене от желаната страна на циркулярния диск (вж. „Монтиране на опората за успоредно водене (вж. фиг. д)“, Страница 333).

Настройване на опората за успоредно рязане при неизтеглен стенд за рязане

– Освободете застопоряващата ръкохватка (39) на опората за успоредно водене (9). Изместете опората за успоредно водене, докато маркировката в лупата (27) покаже желаното разстояние.

При неразтворен стенд за рязане са валидни долните надписи на сребърната скала (2).

– За застопоряване натиснете ръкохватката (39) отново надолу.

Настройване на опората за успоредно водене при изкаран стенд за рязане (вж. фигур. D)

– Поставете опората за успоредно водене отдясно на циркулярния диск.

Изместете опората за успоредно водене, докато маркировката в лупата (27) покаже 26 см, отчетено по долната скала.

За застопоряване натиснете ръкохватката (39) отново надолу.

– Издърпайте докрай нагоре застопоряващата ръкохватка (15) за разширяване на масата на циркуляра.

– Издърпайте разширяването на масата на циркуляра (13)навън, докато стрелката (55) покаже на горната скала желаното разстояние до циркулярния диск.

– Натиснете надолу застопоряващия лост (15). С това разширяването на масата на циркуляра се застопорява.

Настройване на допълнителната опора за успоредно водене (вж. фигур. Е)

За рязане на тесни обработваеми детайли и за рязане на вертикален ъгъл на наклон трябва да монтирате спомагателната опора за успоредно водене (41) към опората за успоредно водене (9).

Спомагателната опора за успоредно водене може в зависимости от конкретните условия да бъде монтирана отдясно или отляво на опората за успоредно водене (9).

Възможно е разрязваният детайл да се заклини между циркулярния диск и опората за успоредно водене и да бъде захванат и от издигащия се сегмент на диска и да отхвръкне.

Затова настройвайте спомагателната опора за успоредно водене така, че краят й да е в зоната между най-предния зъб на циркулярния диск и предния ръб на разтварящия клин.

– За целта развийте всички крилчати гайки (42) и изместете спомагателната опора за успоредно водене, дока-

то остане да е захваната само от двата предни застопоряващи винта.

Регулиране на разтварящия клин

Разтварящият клин (7) предотвратява заклинването на циркулярния диск (26) в среза. В противен случай съществува опасност от възникване на откат, когато циркулярният диск се блокира в разрязвания детайл.

Затова винаги внимавайте разтварящият клин да е регулиран правилно:

– Радиалната между между циркулярния диск и разтварящия клин трябва да е най-много 3 – 8 mm.
– Дебелината на разтварящия клин трябва да е по-малка от широчината на среза и по-голяма от дебелината на тялото на диска.
– Разтварящият клин трябва да е винаги в равнината на циркулярния диск.
– При обикновено разрязване разтварящият клин трябва да е винаги във възможно най-високата си позиция.

Настройка на височината на клина (вж. фигур. F)

При прорязване на канали трябва да регулирате височината на разтварящия клин.

▶ Използвайте електроинструмента за изготвяне на канали или фалциране само със съответно подходящото защитно съоръжение (напр. тунелен предпазен капак, притискащ палец).
– Отворете захващащия лост (37) и изтеглете защитното покритие (6) от канала в клина (7).

За да предпазите предпазния кожух от нараняване, го приберете и захванете с предвидената за целта профилна планка (33) в корпуса (вижте също фигура 01).

– Завъртете колянната ръкохватка (18) до упор по посока на часовниковата стрелка, така че циркулярният диск (26) да застане в горна мъртва точка.
– Освободете застопоряващия лост (34).
– Изтеглете клина от щифтовете (35) (изтеглете захващащия лост (34) леко навън) и избутайте клина (7) до упор надолу.
– Оставете двата щифта (35) да прищракат в долните от- вори в клина и отново затегнете захващащия лост (34).

Съобразявайте се с напрежението на захранващата мрежа! Напрежението на захранващата мрежа трябва да съответства на данните, изписани на табелката на електроинструмента.

Включване (вж. фигур. G1)

– Отворете осигурителната капачка на пусковия прекъс- вач (19) нагоре.
– За включване натиснете зеления бутон (56).
– Отново затворете осигурителната капачка на пусковия прекъсвач (19) надолу.

Изключване (вж. фигур. G2)

– Натиснете осигурителната капачка на пусковия пре- късвач (19).

Прекъсване на захранващия ток

Пусковият прекъсвач е с конструкция, която предотвратява повторното включване след прекъсване на захранването (напр. издърпване на щепсела от контакта по време на работа).

За да включите отново електроинструмента след това, трябва отново да натиснете зеления бутон (56).

Указания за работа

Общи указания за рязане

▶ При всички разрези първо трябва да се уверите, че в никой момент циркулярният диск не допира до опорите за водене или до други елементи на електроинструмента.
▶ Използвайте електроинструмента за изготвяне на канали или фалциране само със съответно подходящото защитно съоръжение (напр. тунелен предпазен капак, притискащ палец).
▶ Не използвайте електроинструмента за шлицове (завършен в детайла канал).

Разтварящият клин трябва да е подравнен спрямо циркуляра, за да се избегне заклинване на разрязвания детайл. Не обработвайте деформирани детайли. Детайлът трябва да има винаги поне един прав ръб, по който да се допре до опората за успоредно водене.

Съхранявайте лоста за изтласване винаги на електроин-струмента.

Никога не стойте на една линия с циркулярния диск. Винаги заставайте от страната на циркулярния диск, от която е опората. Откат може да ускори обработвания детайл с голяма скорост по посока на всеки, стоящ срещу или на една линия с циркулярния диск.

– Дръжте пръстите и ръцете си на безопасно разстояние от въртящите се елементи на електроинструмента.

При това спазвайте следните указания:

– Дръжте детайла здраво с двете ръце и го притискайте към работния плот.

– Винаги използвайте за тесни обработваеми детайли и за рязане под наклон във вертикална равнина доставената избутваща пръчка (23) и допълнителната опора за успоредно водене (41).

Максимални размери на обработваните детайли

наклон на среза във вер-тикална равнина	макс. височина на детай-ла [mm]
0°	79
45°	56

Рязане

Изпълняване на праволинейни срезове

– Настройте опората за успоредно водене (9) на желаната ширина на рязане (вж. „Регулиране на опората за успоредно водене“, Страница 336).
– Поставете обработваемия детайл върху масата за рязане пред защитното покритие (6).
– Завъртете ръкохватката (18) по часовниковата стрелка, докато зъбите на циркулярния диск (26) се издигнат прибл. 3 – 6 mm над детайлап.
– Включете електроинструмента.
– Разрежете детайла с равномерно подаване. Ако упражявате твърде много натиск, върховете на циркулярния диск могат да прегреят и обработваният детайл може да се повреди.
– Изключете електроинструмента и изчакайте циркуляр- ният диск напълно да спре да се върти.

Изработване на срезове под наклон във вертикална равнина

– Настройте желания наклон на среза във вертикална равнина на циркулярния диск.
При завъртян наляво циркулярен диск опората за успоредно водене (9) трябва да е вдясно от циркулярния диск.
– Следвайте съответно работните стъпки: (вж. „Изпълняване на праволинейни срезове“, Страница 337)

Рязане на хоризонтален ъгъл на наклон (вж. фиг. I)

– Настройте желания хоризонтален ъгъл на скосяване на ъгловата опора (3).
– Допрете разрязвания детайл до профилната шина (28).
Профилът не бива да се намира на линията за рязане. При подобни случаи развивайте накатената гайка (57) и измествайте профилната шина.
– Завъртете ръкохватката (18) по часовниковата стрелка, докато зъбите на циркулярния диск (26) се издигнат прибл. 3–6 mm над детайлап.
– Включете електроинструмента.
– Притискайте детайла с едната ръка към профилната шина (28) и, като държите с другата ръка ръкохватката (53) премествайте ъгловата опора бавно в направляващия канал (5).
– Изключете електроинструмента и изчакайте циркулярният диск напълно да спре да се върти.

Проверка и настройка на основните параметри

За осигуряване на прецизни срезове след интензивно използване трябва да проверявате основните параметри на електроинструмента и при необходимост да ги коригирате.

За целта трябва да имате опит и съответните специализирани инструменти.

Тази дейност ще бъде извършена бързо и качествено в оторизиран сервис за електроинструменти на Бош.

Регулиране на опорите за стандартни вертикални наклони от 0°/45°

– Поставете електроинструмента в работна позиция.
- Настройте наклон на среза във вертикална равнина на циркулярния диск от 0°.
- Отстранете защитното покритие (6).

- Настройте ъгломер на 90° и го поставете на масата (8).

Рамото на транспортира трябва да е подравнено по цялата си дължина спрямо циркулярния диск (26).

Регулиране (вж. фигур. J2)

– Развийте винта (58). Така опората за 0° (59) може да се измества.
- Освободете застопоряващия лост (16).
- Преместете ръчното колело (17) към опората за 0°, докато рамото на ъгломера допре плътно по цялата си дължина до циркулярния диск.
- Задръжте ръкохватката в това положение и отново за- тегнете застопоряващия лост (16).
- Затегнете винта (58) отново.

Ако след настройването стрелката (51) не е на една ли- ния с маркировката 0° на скалата (52), развийте винта (60) с обикновена отвертка и подравнете стрелката спря- мо маркировката 0°.

Повторете по аналогичен начин посочените по-горе стъпки за наклона във вертикална равина 45° (развиване на винта (61); изместване на опората за 45° (62)). При това стрелката за ъгъла (51) не трябва да се измества.

Успоредност на циркулярния диск спрямо направляващите канали на ъгловата опора (вж. фиг. К)

– Поставете електроинструмента в работна позиция.
- Отстранете защитното покритие (6).

Проверка

• С молив маркирайте първия ляв зъб на циркулярния диск, който се вижда отзад над поставката за маса.
• Настройте ъгломер на 90° и го поставете до ръбовете на водещия канал (5).
  – Изместете рамото на ъгломера, докато допре до маркирания зъб на циркулярния диск и отчетете разстоянието между диска и направляващия канал.
• Завъртете циркулярния диск, докато маркирания зъб застане над поставката за маса отпред.
• Изместете ъгломера успоредно на направляващия канал до маркирания зъб.
  – Отново измерете разстоянието между циркулярния диск и направляващия канал.

Двете измерени разстояния трябва да са еднакви.

Регулиране

– Развийте винтовете с глава с вътрешен шестостен (63) от долната страна на работния плот отпред и винтовете с глава с вътрешен шестостен (64) от долната страна на работния плот отзад, като използвате включения в окомплектовката шестостенен ключ (21).

– Внимателно преместете циркулярния диск, докато зас- тане успоредно на направляващия канал (5).
– Отново затегнете всички винтове (63) и (64).

Настройване на индикатора за разстояние на стенда за рязане (вж. фиг. L)

– Поставете опората за успоредно водене отдясно на циркулярния диск.
Изместете опората за успоредно водене, докато маркировката в лупата (27) покаже 26 см, отчетено по долната скала. За застопоряване натиснете ръкохватката (39) отнов надолу.
– Издърпайте докрай нагоре застопоряващия лост (15) и след това издърпайте разширяването на масата на циркуляра (13) до упор навън.

Проверка

Индикаторът за разстояние (55) трябва да показва на горната скала (2) същата стойност, която показва и маркировката на лупата (27) на долната скала (2).

Регулиране

– Издърпайте разширяването на масата на циркуляра (13)докрай навън.
– Развийте винта (65) с кръстата отвертка и подравнете стрелката (55) спрямо маркировката 26 см на горната скала (2).

Настройка на паралелността на опората за успоредно водене (вж. фиг. М)

– Поставете електроинструмента в работна позиция.
- Отстранете защитното покритие (6).
– Развийте застопоряващата ръкохватка (39) на опората за успоредно водене и я изместете, докато допре до циркулярния диск.

Проверка

Опората за успоредно водене (9) трябва да допира до диска по цялата си дължина.

Регулиране

– Развийте винтовете с глава с вътрешен шестостен (66) с включения в окомплектовката шестостенен ключ (21).
– Внимателно изместете опората за успоредно водене (9), докато допре до диска по цялата си дължина.
- Задръжте опората за успоредно водене в тази позиция и натиснете отново надолу застопоряващата ръкохватка (39).
- Отново затегнете винтовете с глава с вътрешен шестостен (66).

Регулиране на силата на застопоряване на опората за успоредно водене

След продължителна употреба силата на затягане на опората за успоредно водене (9) може да намалее.

– Затегнете регулирация винт (24), докато опората за успоредно водене отново може да бъде застопорена здраво към стенда.

Настройка на лупата на опората за успоредно водене (вж. фигур. М)

– Поставете електроинструмента в работна позиция.
- Отстранете защитното покритие (6).
- Изместете опората за успоредно водене (9) отдясно, докато допре до циркулярния диск.

Проверка

Маркировката на лупата (27) трябва да е на една линия с маркировката за 0° на скалата (2).

Регулиране

- Развийте винта (67) с кръстата отвертка и подравнете стрелката за ъгъла спрямо маркировкатаг 0.

Настройка на нивото на приставката за маса (вж. фигур. N)

Проверка

Предната страна на приставката за маса (25) трябва да е в равнината на работния плот или малко под нея, задната страна трябва да е в равнината на работния плот или малко над нея.

Регулиране

• Демонтирайте приставката за маса (25).
• С шестостенния ключ (21) настройте правилното ниво на четирите регулиращи винта (68).

Съхраняване и транспортиране

Съхраняване на елементите на уреда (вж. фиг. 01-05)

Електроинструментът осигурява възможност за сигурно-то съхраняване на определени елементи.

– Демонтирайте спомагателната опора за успоредно водене (41) от опората за успоредно водене (9).
- Поставете всички самостоятелни елементи в предвидените за съхраняването им места в корпуса (вж. долната таблица).

Фи- Елемент Гнездо за съхранение гура

01	Защитно покритие окачете го в отвора на про-филната планка (33) и го за-тегнете със застопоряващия лост (37)
02	Комплект крепеж-ни елементи "Спо-магателна опора за успоредно воде-не" (42)	вкарайте в стойките (69)
02	Адаптер за прахоу-лавяне (32)	избутайте в задържащите ско-би (70)
03	Глух гаечен ключ (22)	закрепете го с гайката (71) в магазина за инструменти
03	Лост за изтласква-не (23)	окачете го на гайката (71) и го закрепете с приплъзване
04	Опора за успоред-но водене (9)	обърнете я, окачете я отдолу на направляващите шини и за-

Фи- Елемент Гнездо за съхранение гура

		тегнете застопоряващия лост (39)
05	Шестостенен ключ (21)Шестостенен ключ (20)	вкарайте ги в стойките (72)
05 Ђглова опора (3)		избутайте в задържащите ско-би (73)
05	Спомагателна опо-ра за успоредно водене (41)	вкарайте я в скобите (30) (къ-сата страна нагоре, дългата страна назад)

Пренасяне на електроинструмента

Преди транспортиране на електроинструмента трябва да изпълните следните стъпки:

• Поставете електроинструмента в позиция за транспортиране (вж. „Позиция за транспортиране“, Страница 335).
  – Отстранете всички детайли и приспособления, които не могат да бъдат монтирани здраво към електроинструмента.
  При транспортиране по възможност поставяйте неизползваните циркулярни дискове в затворени кутии.
  – Вкарайте разширяването на масата на циркуляра (13) докрай навътре и за застопоряване натиснете надолу лоста (15).
  – Навийте захранващия кабел на държачите (29).
  – При повдигане или пренасяне използвайте ръкохватките (12).
  ▶ За захващане на електроинструмента при пренасяне използвайте само предвидените за целта приспособления и никога предпазните съоръжения.

Поддържане и сервис

Поддържане и почистване

▶ Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от захранващата мрежа.

Когато е необходима замяна на захранващия кабел, тя трябва да се извърши в оторизиран сервис за електроинструменти на Bosch, за да се запази нивото на безопасност на Bosch електроинструмента.

Почистване

▶ За да работите качествено и безопасно, поддържайте електроинструмента и вентилационните му отвори чисти.

След всеки работен ход отстранявайте с четчица прахта и стружките.

Смазване на електроинструмента

Смазка:

Двигателно масло SAE 10/SAE 20

Тази дейност може да бъде изпълнена бързо и качествено в оторизиран сервис за инструменти на Бош.

Изхвърляйте смазочни и почистващи препарати по начин, който не замърсява околната среда. Спазвайте законовите разпоредби.

Мерки за ограничаване на генерирания шум

• Плавно включване
  – Доставка със специално разработен циркулярен диск за намаляване на генерирания шум
  Мерки от потребителя:
  – Монтиране здраво към стабилна повърхност без възможност за вибриране
  – Използване на циркулярни дискове с конструкция, на- маляваща генерирания шум
  – Редовно почистване на циркулярния диск и електро- инструмента

Допълнителни приспособления

Каталожен номер

Прахоуловителна торба 2 605 411 205

Ъглов упор 2 610 015 507

Лост за изтласкване 2 610 015 022

Стенд за рязане GTA 600 0 601 B22 001

Циркулярни дискове за дърво и плочи, панели и летви

Валидно за следните типове:3 601 M30 502/... 532/... 562/... 572
Циркулярен диск 254 x 30 mm, 40 зъби	2 608 640 443
Циркулярен диск 254 x 30 mm, 60 зъби	2 608 640 444

Валидно за следните типове:

3 601 M30 542/... 5B2
Циркулярен диск 254 x 25,4 mm, 40 зъби	2 608 640 901
Циркулярен диск 254 x 25,4 mm, 60 зъби	2 608 640 902

Клиентска служба и консултация относно употребата

Сервизът ще отговори на въпросите Ви относно ремонти и поддръжка на закупения от Вас продукт, както и относно резервни части. Покомпонентни чертежи и информация за резервните части ще откриете и на: www.bosch-

pt.com

Екипът по консултация относно употребата на Bosch ще

Ви помогне с удоволствие при въпроси за нашите продукти и техните аксесоари.

Моля, при въпроси и при поръчване на резервни части винаги посочвайте 10-цифрения каталожен номер, изписан на табелката на уреда.

България

Robert Bosch SRL

Тел.: [phone] (Български)

С оглед опазване на околната среда електроинструментът, допълнителните приспособления и опаковката трябва да бъдат подложени на подходяща преработка за повторното използване на съдържащите се в тях суровини.

Не изхвърляйте електроинструменти при битовите отпадъци!

Само за страни от ЕС:

Съгласно европейска директива 2012/19/EC и хармонизирането на националното законодателство с нея електронни и електрически уреди, които не могат да се използват, трябва да бъдат събирани отделно и да бъдат предавани за оползотворяване на съдържащите се в тях суровини.

Македонски

Совети при работеьето

Мерки на производителот:

- Фин старт
