ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ GTS 10 J Professional BOSCH

Еуразия экономикалық одағына (Кеден одағына) муше

мемлекеттер аумағында

колданылады

Өндірушінің өнім үшін қарастырған пайдалану құжаттарының құрамында пайдалану жәніндегі осы нұсқаулық, сонымен бірге қосымшалар да болуы мүмкін.

Сэйкестікті растау жайлы акпарат косымшада бар.

Өнімді өндірген мемлекет туралы акпарат өнімнің корпусында және қосымшада көрсетілген.

Өндірілген мерзімі Нүсқаулық мұқабасының соңғы бетінде көрсетілген.

Импортерге қатысты байланыс ақпарат өнім қаптамасында көрсетілген.

Өнімді пайдалану мерзімі

Өнімнің қызмет ету мерзімі 7 жыл. Өндірілген мерзімнен бастан (өндіру күні зауыт тактайшасында жазылған) істетпей 5 жыл сақтағаннан соң, өнімді тексерусіз (сервистік тексеру) пайдалану ұсынылмайды.

Көрсетілген қызмет ету мерзімі тұтынушы аталмыш нұсқаулықтың талаптарын орындаған жағдайда ғана жарамды болады.

Істен шығу себептерінің тізімі

• көп үшкын шықса, пайдаланбаңыз
• қатты діріл кезінде пайдаланбаныз
  – ток сымы бузылған немесе окшаулаусыз болса, пайдаланбаныз
  – өнім корпусынан тікелей түтін шықса, пайдаланбаңыз

Пайдаланушының мүмкін қателіктері

– түткасы мен корпусы бүзылған болса, өнімді пайдаланбаңыз
- жауын -шашын кезінде сыртта пайдаланбаныз
– корпус ішіне су кірсе құрылғыны қосушы болмаңыз

Шекті күй белгілері

• ток сымының тозуы немесе закымдануы
• өнім корпусының закымдалуы

Қызмет көрсету түрі мен жилігі

-Эр пайдаланудан соң өнімді тазалау ұсынылады.

Сактау

• күрғақ жерде сақтау керек
  – жоғары температура көзінен және күн сәулелерінің әсерінен алыс сақтау керек
  – сактау кезінде температураның кенет ауыткуынан корғау керек
• орамасыз сактау мүмкін емес
  – сактау шарттары туралы косымша акпарат алу ушін МЕМСТ 15150 (шарт 1) кужатын караңыз

294 | Казак

– +5-ден +40 °C-ка дейін температурасында қоймада өндірушінің қаптамасында сақтаңыз. Салыстырмалы ылғалдылық 80 % -дан аспауы тиіс.

Тасымалдау

– тасымалдау кезінде өнімді құлатуға және кез келген механикалық ықпал етуге қатаң тыйым салынады
– босату/жуктеу кезінде пакетті casualtyн машиналарды пайдалануға руксат берілмейді
- тасымалдау шарттары талаптарын MEMCT 15150 (5 шарт) кужатын оқыңыз
- Коршаған орта температурасы -50 °C-тан +50 °C-қа дейін тасымалдау рүқсат етілген. Салыстырмалы ылғалдылық 100 %-дан аспауы тиіс.

Қауіпсіздік нұсқаулары

Электр құралдары үшін жалпы қауіпсіздік нұсқаулары

ECKEPTY

Осы электр куралының жинағындағы ескертулерді,

нүсқауларды, суреттерді және сипаттамаларды оқыңыз. Барлық техникалық қауіпсіздік нүсқаулықтарын орындамау токтың соғуына, өрт және/немесе ауыр жақақттануларға алып келуі мүмкін.

Болашақ жұмыстар үшін қауіпсіздік нұсқаулықтары мен ескертпелерді сақтап қойыңыз.

Қауіпсіздік нұсқаулықтарында пайдаланылған Электр құрал атауының желіден куат алатын электр құралдарына (желілік кабелі менен) және аккумуляторден куат алатын электр құралдарына (желілік кабелі жок) қатысы бар.

Жұмыс орнының қауіпсіздігі

Жумыс орнын таза және жарық ұстаңыз. Ластанған және қараңғы жайларда сәтсіз окигалар болуы мүмкін.
Электр курылғысын жарылатын атмосферада пайдаланбаңыз, мысалы, жанатын сүйықтық, газ немесе шаң бар болғанда. Электр курал үшқындарды жасайды, ал олар шаң немесе буларды жандыруы мүмкін.
▶ Балалар мен бақылаушыларды электр құралынан алыс ұстаңыз. Алданулар бақылау жоғалуына алып келуі мүмкін.
Жабдык түрмыстык жағдайларда, коммерциялық аймақтарда және қогамдық жерлерде, зиянды және қауіпті өндірістік факторлар жоқ кіші электр тутынулы бар өндірістік аймақтарында жұмыс істеу үшін арналған.

Электр қауіпсіздігі

Электр айырлары розеткаға сай боулы тиіс. Айырды ешкашан ешқандай тәрізде өзгертпеңіз. Жерге косылған электр құралдарымен адаптер айырларын пайдаланбаңыз. Өзгертілмеген айырлар мен сәйкес розеткалар электр түйықталуының қауіпін төмендетеді.

▶ Кубырлар, радиаторлар, плиталар мен суытқыштар сияқты жерге қосылған беттерге тимеңіз. Денеңіз

жерге қосылған болса жоғары төқ соғу қауіні пайда болады.

Электр құралдарды жаңбырда немесе ылғалды қоршауда пайдаланбаңыз. Электр құралына кірген су ток согу қауіпін жоғарылатады.
Кабельді тиісті болмаған ретте пайдаланбаңыз. Кабельді электр күралын тасу, көтеру немесе тоқтан шығару үшін пайдаланбаңыз. Кабельді ыстықтық, май, өткір қырлар және жылжымалы бөлшектерден алыс ұстамаңыз. Зақымдалған немесе бытысып кеткен кабель тоқ соғу қауіпін жоғарылатады.
Электр куралын сыртта пайдаланғанда сыртқы жайлар үшін сай кабельді пайдаланыңыз. Сыртта пайдалануға жарамды кабельді пайдалану ток соғу қауіпін төмендейді.
▶ Егер электр құралын ылғалды жерде пайдалану керек болса, онда қөрғайтын өшіру құрылғысы (RCD) арқылы қөрғалған тоқ желісін пайдаланыңыз. RCD пайдалану тоқ соғу қауіпін төмендетеді.

Жеке қауіпсіздік

Электр құралды пайдалануда абай болыңыз, жұмысыңызды бақылаңыз және парасатты пайдаланыңыз. Электр құралды шаршаған кезде немесе есірткі, алкоголь немесе дәрі әсер еткен кезде пайдаланбаңыз. Электр құралын пайдалану кезінде аңсыздық ауыр жеке жаракаттануға алып келуі мүмкін.
Жеке қорғайтын жабдықтарды пайдаланыңыз. Әрдайым кез қорғанысын тағыңыз. Шаң маскасы, сырганбайтын қауіпсіздік аяқ киімдері, шлем немесе есту қорғаныштары сияқты қорғағыш жабдықтары тиісті жағдайларда қолданып жеке жарақаттануларды кемейтеді.
Кездейсоқ іске қосылудың алдын алу. Тоқ көзіне және/немесе батареялар жинағына қосудан алдын, құралды көтеру немесе тасудан алдын өшіргіш өшік күйде болуына көз жеткізіңіз. Электр құралын саусакты өшіргішке қойып тасу немесе қосқышы қосулы электр құралын токқа қосу сәтсіз оқигаға алып келуі мүмкін.
Электр құралын қосудан алдын келген реттеу сынасын немесе кілтті алып қойыңыз. Электр құралының айналатын бөлігінде қалған кілт немесе сына жеке жақақаттануға алып келуі мүмкін.
Көп күш істетпеціз. Әрдайым тиісті таяныш пен тең салмақытылқты сақтаңыз. Бүл күтілмеген жағдайларда электр кұралдың бақылануын сақтайды.
▶ Тиісті киім киїціз. Бос киім мен әшекейлерді киймеңіз. Шашыңыз бен киімдерді жылжымалы бөлшектерден алыс ұстаңыз. Бос киімдер, әшекейлер немесе ұзын шаш жылжымалы бөлшектер арқылы тартылуы мүмкін.
▶ Егер шаң шығарып жинау жабдықтарына косу кұрылғылары берліген болса, онда олар косулы

болуына және тиісті ретте қолдануына көз жеткізіңіз. Шаң жинауды пайдалану шанға байланысты зияндарды кемейтеді.

Аспаптарды жиї пайдаланып жаксы білгеннен соң масайрап кетпей қауіпсіздік принциптерін елемей отырмаңыз. Абайсыз әрекет секунд ішінде ауыр жаракаттануға алып келуі мумкін.
НАЗАР АУДАРЫНЫЗ! Энергиямен жабдыктаудың толыктай не жекелей тоқтатылуы немесе энергиямен жабдыктауды баскару тізбегінің ақаулануы салдарынан электр құралының жұмысында кідіріс пайда болған жағдайда, бұғатталмағандығына көз жеткізіп (болған жағдайда) барып, ажыратқышты Выкл. (Өшіру) қалпына келтіріңіз. Желілік ашаны розеткадан шығарыңыз немесе алып – салмалы аккумуляторды ажыратыңыз. Осы әрекет арқылы бақыланбайтын қайта іске қосылудың алдын аласыз.
Аталмыш пайдалану жөніндегі нүсқаулыққа сәйкес білікті қызметкерлер құрамына электр құралын реттеу, монтаждау, қолданысықа енгізу және офан қызмет көрсету әрекеттерімен таныс түлғалар жатады.
Электр құралымен жұмыс істеуге 18 жасқа толған, техникалық сипаттаманы, пайдалану жөніндегі нұсқаулықты және қауіпсіздік ережелерін оқып шыққан түлғаларға рүқсат етіледі.
Дене, сезім немесе ақыл-ой қабілеттері шектеулі немесе тәжірибесі мен білімі жеткіліксіз адамдар олардың қауіпсіздігі үшін жауапты түлғаның бақылауында болмаса немесе электр құралын пайдалану бойынша нұсқау алмаған болса, бұйымды пайдаланбауы тиіс.

Электр куралдарын пайдалану және күту

▶ Куралды аса көп жуктемеціз. Жумысыңыз ушін жарамды электр куралын пайдаланыңыз. Жарамды электр куралымен керекті жұмыс аймағында дұрыс әрі сенімді жұмыс істейсіз.
Ажыраткішы дурыс емес электр куралын пайдаланбаңыз. Косуға немесе өшіруге болмайтын электр куралы кауіпті болып, оны жәндеу қажет болады.
Жабдыктарды реттеу, бөлшектерін алмастыру немесе электр куралдарын коймаға кою алдында, ашаны куат көзінен ажыратыңыз және/немесе аккумуляторы алмалы-салмалы болса, оны электр куралынан алып тастаңыз. Бул сақтық әрекеті электр куралдың байқаусыз қосылуына жол бермейді.
▶ Пайдаланылмайтын электр құралдарды балалар қолы жетпейтін жайға қойыңыз. Осыларды білмейтін немесе осы ескертпелерді оқымаған адамдарға бүл құралды пайдалануға жол бермеңіз. Тәжірібесіз адамдар қолында электр құралдары қауіпті болады.
Электр куралдарын мен керек-жарактарын укыпты кутіңіз. Козғалмалы бөлшектердің кедергісіз істеуіне және кептеліп қалмауына, бөлшектердің

ақаусыз немесе зақымдалмаған болуына, электр күралының зақымдалмағанына көз жеткізіңіз. Зақымдалған бөлшектері бар күралды пайдаланудан алдын жөндеңіз. Электр күралдарының дұрыс күтілмеуі жазатайым окифаларғ, себеп болып жатады.

Кескіш аспаптарды өткір және таза күйде сақтаңыз. Дурыс күтілген және кескіш жиектері өткір кескіш аспаптар аз кептеліп, кесілетін бетке оңай бағытталады.
Электр куралын, жабдыктарды, алмалы-салмалы аспаптарды және т.б. осы нусқауларға сай пайдаланыңыз. Сонымен жұмыс шарттарымен орындайтын әрекеттерге назар аударыңыз. Электр күралдарын арналмаған жұмыстарда пайдалану қауіпті.
▶ Колтутқалар мен қармау беттерін құрғақ, таза және май мен ластан таза устаңыз. Сырғанақ қолтутқалар мен қармау беттері күтілмеген жағдайларда сенімді қолдану мен бақылауға жол бермейді.

Кызмет көрсету

Электр құралына маманды жөндеуші тек бірдей қосалқы бөлшектермен қызмет көрсетуї керек. Бүл электр құралының қауіпсіздігін сақталуын қамтамасыз етеді.

Устелдік аралар үшін қауіпсіздік нусқаулары

Корғағыштар бойынша ескертулер

Корғағыштар жайында туруы тиіс. Корғағыштар жұмыс тәртібінде және қатты бекітілген болуы тиіс. Бос, зақымдалған немесе дұрыс істемеген корғағыштарды жәндеу немесе алмастыру керек.
Эрдайым диск қорғағышы мен тіреуіш пышақты әр кесу әдісінде пайдаланыңыз. Ара дискісі дайындаманы толығымен кесіп алатын кесу әдістерінде қорғағыш немесе басқа қауіпсіздік құрылғылары жақақаттану қауібін төмендетеді.
Корғағышты және/немесе тіреуіш пышақты алып тастауды талап ететін әрекетті (мысалы, ою) аяқтағаннан кейін қорғау жүйесін дереву қайта бекітіңіз. Қорғағыш немесе тіреуіш пышақ жақақаттану қаупін азайтуға көмектеседі.
▶ Косудан алдын ара дискісін қорғағыш, тіреуіш пышақ немесе дайындамаға тимеуіне көз жеткізіңіз. Осы заттардың ара дискісіне бақылаусыз тиюї зиянды шарттарға алып келуі мүмкін.
▶ Тіреуіш пышакты қолдану нускаулығында сипатталғандай реттеңіз. Дұрыс емес аралық, орнату, және теңестіру тіреуіш пышактың қайтарымның алдын алувина жағымсыз әсер етуі мүмкін.
▶ tīreuìsh pышak жұмыс істеуі үшін ол дайындамаға кіруі керек. tīreuìsh pышақ ол үшін жұмыс істеу үшін тым қыска дайындамаларда тиімді болмайды. Бул шарттарда tīreuìsh пышақ қайтарымдың алдын ала алмайды.

296|Қазақ

▶ Тіреуіш пышақ үшін сай ара дискісін пайдаланыңыз. Тіреуіш пышақ дұрыс істеуі үшін, ара дискісінің диаметрі тиісті тіреуіш пышаққа сай болып ара дискісі тіреуіш пышақтаң қалың болуы тиіс және ара дискісінің кесу ені тіреуіш пышақ қалындығынан кеңірек болуы тиіс.

Кесу әдісі үшін ескертулер

▶ УП: Саусактарыңызды ешқашан ара дискісіне жақын немесе ол мен бір сызықта орнатпаңыз. Бақылаусыздық немесе сырғу қолыңызды ара дискісіне апарып қатаң жеке жаракаттануға алып келуі мүмкін.
▶ Дайындаманы ара дискісіне айналу бағытында қарсы апарыңыз. Дайындаманы ара дискісін айналатын бағытта апару дайындаманы, қолды ара дискісіне тартып кетуі мүмкін.
Аралауда дайындаманы апару үшін бурыштық тіреуішті пайдаланбаңыз және бурыштық тіреуішпен көлденең кесу кезінде бағыттауыш планканы үзындық шектегіші ретінде пайдаланбаңыз. Дайындаманы бағыттауыш планкамен және бурыштық тіреуішпен бір уақытта апару ара тілеуі және қайтарым жасаудың ықтималдығын көтереді.
Аралауда дайындаманы эрдайым бағыттауыш пен ара дискісі арасында ітеріңіз. Егер бағыттауыш пен ара дискісі аралығы 150 мм-ден кем болса, апару таяғын пайдаланыңыз және 50 мм-ден кем болғанда апару блогын. Жұмыс көмегі құрылғылары қолыңызды ара дискісінен қауіпсіз қашықтықта сақтайды.
▶ Тек өндіруші жасаған немесе нүсқаулықтарды ескеріп жасалған апару таяғын пайдаланыңыз. Осы апару таяғы қол үшін ара дискісінен жетерлік қашықтықты қамтамасыз етеді.
▶ Ешкашан зақымданған немесе кесілген апару таяғын пайдаланбаңыз. Зақымданған апару таяғы сынып қолыңыз ара дискісіне сырғуы мүмкін.
Эдекетті ешкашан бос қолмен жасамаңыз. Эрдайым дайындаманы орнату және апару үшін бағыттауыш планка немесе бұрыштық тіреуішті пайдаланыңыз. Бос қолмен ол дегені дайындаманы қолмен ұстау немесе апару, бағыттауыш планка немесе бұрыштық тіреуіш орнында. Бос қолмен аралау қате бағыттау, ұсталу және қайтарым жасауға алып келеді.
▶ Айналып түрған ара дискісін айналымында немесе жоғарысында қол ұстамаңыз. Дайындамаға тию әрекетте болған ара дискісіне кездейсок тиюге алып келуі мумкін.
▶ Узын және/немесе кең дайындамалар үшін ара үстелінің арқа және/немесе жан жақтарында дайындама үшін қосымша тіреуішті орнатыңыз. Узын және/немесе кең дайындама үстел шетіне қадалып, бақылау жолғалтуға, ара дискісі ұсталуына және қайтарым жасауға алып келуі мумкін.

▶ Дайындаманы тегіс жайда өндеңіз. Дайындаманы кисайтпаңыз немесе бурамаңыз. Егер қысылып қалса аспапты дерев өшіріп аспапты шешіп босатыңыз. Ара дискісінің дайындамада қайтарым жасауға немесе мотор токтауына алып келуі мүмкін.
Ара істеп турғанда кесілген материал бөлшектерін алып қоймаңыз. Материал бағыттауыштар арасында немесе ара дискісі қорғағышы ішінде қысылып саусақтарыңызды ара дискісіне тартуы мумкін. Араны өшіріп материалды алып тастаудан алдын ара дискісі токтауын күтіңіз.
Калынддығы 2 мм-ден кем болған дайындамаларды аралауда үстелде туратын қосымша бағыттауышты пайдаланыңыз. Жуқа дайындама бағыттауын планка астында қысылып қайтарым жасауға алып келуі мүмкін.

Қайтарым себептері мен тиісті ескертпелер

Қайтарым бүл ара дискісі қысылып қалған кезде немесе ара дискісі дайындамада аралаудың тегіс болмауы нәтижесінде немесе дайындама бөлігі ара дискісі мен бағыттауын планка немесе басқа бекітіліген зат арасында қысылғанда дайындаманың реакциясы.

Қайтарым кезінде дайындама көбінше ара дискісінің арқа бөлігімен үсталден көтеріліп пайдаланушыға лактырылады.

Қайтарым араны қате пайдаланудан және/немесе қате пайдалану әдістерінің немесе шарттарының салдарынан болатын жаракаттардың алды алады.

▶ Ара дискісімен бір сызыкта ешкашан турмаңыз. Денецізді бағыттауыш турған ара дискісінің жағында орналастырыңыз. Кайтарым дайындаманы ара дискісінің алдында немесе ол мен бір сызыкта турған адамға жоғары жылдамдыкта лақтыруы мүмкін.
▶ Дайындаманы тарту немесе тіреу үшін ешкашан ара дискісінің жоғарысында немесе арқасында қол жеткізбеніз. Кездейсоқ ара дискісіне тиіп қалу мүмкін немесе қайтарым саусақтарыңызды ара дискісіне тартуы мүмкін.
▶ Ешкашан кесіліп турған дайындаманы ара дискісі айналуына қарсы ұстамаңыз я баспаңыз. Кесілетін дайындаманы ара дискісіне қарсы ұстау қажалу шартын және қайтарымды жасайды.
▶ Бағыттауыш ара дискісіне параллельді болуы тиіс. Тегіс болмаған бағыттауыш дайындаманы ара дискісіне қарсы қысып қайтарымға алып келеді.
▶ Дайындаманы ірек тісті тактаны усталге қарсы бағыттауы үшін пайдаланып ою сияқты толығымен кеспейтін кесіктерді жасауда бағыттауышты пайдаланықыз. Ірек тісті такта қайтарым кезінде дайындаманы басқылауға көмектеседі.
Улкен панельдерді тіретіп дискінің қысылуын немесе қайтарым жасауының қауіпін минималдаңыз. Улкен панельдер өз ауырлығынан ілуі мүмкін. Устелдің жоғарысында асылып түрған панельдің барлық беліктерінің астында тіреуіштерді пайдалану керек.

Буралған, кедір-будырлы, қисық немесе бурыштық тіреуішпен немесе бағыттауышпен бағыттау үшін тегіс шеті жоқ дайындаманы кесуде абайлаңыз. Қисық, кедір-будырлы немесе буралған дайындама тұрақты болмай ойықты ара дискісіне тегіс болмауына, қажалуға және қайтарымге себеп болады.
▶ Біреуден көл көлденең немесе тік турған дайындаманы кеспеңіз. Ара дискісі бір немесе бірнеше бөлікті алып қайтарым жасауы мүмкін.
▶ Ара дайындама ішінде турғанда оны қайта іске қосуда, ара дискісін тістер материалда болмайтын етіп ойықта ортаға дәлдеңіз. Егер ара дискісі қажалса, ол қайта іске қосылғанда дайындаманы көтеріп қайтарым жасауы мүмкін.
▶ Ара дискілерін таза, өткір және жетерлік санда сақтаңыз. Кисық ара дискілерін немесе тістері бугілген немесе сынған ара дискілерін пайдаланбаңыз. Откір және дұрыс орнатылған ара дискілері кажалу, токтау және қайтарымды кемейтеді.

Устелдік араны пайдалану бойынша ескертулер

Устел кірістірмесін алып қоюда, ара дискісін алмастыруда немесе тіреуіш пышакты немесе ара дискісі корғағышын реттеуде және мшина бақылаусыз қалғанда үстелдік араны өшіріп тоқ кабелін ажыратыңыз. Сақтау шаралары сәтсіз окифалардан сақтайды.
▶ Ешкашан істеп турған үстелдік араны бақылаусыз қалдырмаңыз. Өшіріп толығымен токтағанша құрылғыны қалдырмаңыз. Бақылаусыз істеп турған ара бақылаусыз зиян болады.
Устелдік араны аяктарыңыз бекем және тең туратын жарық және тегіс аймақта орналастырыңыз. Оны дайындамаңыздың өлшемдерін оңай өндейтін аймақта орнату қажет. Қысық, жарық болмаған аймақтар мен тегіс емес сырғанақ едендер сәтсіз оқифаларға алып келеді.
Ара устелінің астында және/немесе шаң жинайтын курылғыны аралау шаңынан тазалаңыз. Жиналған ара шаңы от алуы мүмкін.
Устелдік араны бекіту кажет. Катты бекітілмеген устелдік ара жылжуы және аударылуы мумкін.
Устелдік араны қосудан алдын аспап, ағаш бөлшектерді т.б. алып тастаңыз. Кедерегі немесе мүмкін жажалу қауіпті болуы мүмкін.
▶ Ілдірік тесіктері дұрыс пішімде (ромб) және өлшемде болатын жүздерді пайдаланыңыз. Араның орнату құралдарына сай болмаған дискілер теңерімде болмай, бақылау жоғалтуына алып келеді.
Фланец, ара дискі шайбаларын, бурандама немесе гайкалар сиякты зақымдалған немесе дұрыс болмаған бекіту құралдарын пайдаланбаңыз. Бүл орнату құралдары араңыз үшін арнайы ретте жасалған, қауіпсіз пайдалану және тиімді жұмыс істеу үшін.
Устелік ара устінде турмаңыз, оны басқыш ретінде пайдаланбаңыз. Егер аспап аударылса немесе кесу

аспабына кол тигізсеніз қатан жаракаттану пайда болуы мүмкін.

Ара дискісі дұрыс бағытта айналу үшін орнатылғанына көз жеткізіңіз. Устелдік арада тегістеу дискілерін, сымдық қылшықтарды немесе абразивті дискілерді пайдаланбаңыз. Ара дискісін дұрыс орнатпау немесе ұсынылмаған керек- жарактарды пайдалану жарақаттануға алып келуі мүмкін.

Косымша қауіпсіздік нусқаулықтары

Аралау дискісін орнату кезінде қорғағыш қолғап қиіңіз. Жарақат алу қаупі бар.
▶ Тез кесетін болаттан жасалған, төзімділігі жоғары аралау дискілерін пайдаланбаңыз. Мүндай аралау дискілері оңай сынуы мүмкін.
Электр құралын еш жағдайда үстел ендірмесінсіз пайдаланбаңыз. Ақаулы үстел ендірмесін ауыстырыңыз. Ақаусыз үстел ендірмесі болмаған жағдайда, ара дискісі сізге жақақат тигізуі мүмкін.
Жумыс орнын таза устаңыз. Материал коспалары өте қауіпті. Жеңіл метал шаңы жанып жарылуы мүмкін.
▶ Өндемекші болған материал үшін сәйкес ара дискісін таңдаңыз.
▶ Тек осы пайдалану нускаулығында және электр куралында берілген деректерге сәй және EN 847-1 бойынша тексерілген болып тиісті ретте белгіленген аралау дискілерін пайдаланыңыз.
▶ Тек осы электр құралының өндірушісі ұсынған және сіз өндейтін материалға сәй аралау дискілерін пайдаланыңыз.
▶ Дайындаманы тек айналып турған ара дискісіне жақындатыңыз. Әйтпесе аралау дискісі дайындамаға ілініп кері соғу қаупі пайда болады.

Белгілер

Төменdegі белгілер электр күралды пайдалануда маңызды болуы мүмкін. Белгілер менен олардың мағыналарын жаттап алыңыз. Белгілерді дұрыс түсіну сізге электр күралын дұрыс әрі сенімді пайдалануға көмектеседі.

Белгілер мен олардың мағынасы

Электр құралы айналып түрганда аралау аймағына қол сүкпаңыз. Ара дискісіне тию жаракаттану қаупін тудырады.

Шацнан қорғайтын масканы киіңіз.

298|Қазақ

Белгілер мен олардың мағынасы

Кулак корғанысын тағыңыз. Шуыл әсерінен есту қабілетіңіз зақымдануы мүмкін.

Корғаныш көзілдірікті киіңіз.

3 601 M30 502

3 601 M30 532

3 601 M30 562

3 601 M30 572

3 601 M30 542

3 601 M30 5B2

Ара дискісінің өлшемдеріне назар аударыңыз. Тесік диаметрі аралықсыз аспап шпинделіне сай келуі керек. Егер жалғастырғыш тетікті пайдалану керек болса, жалғастырғыш тетік өлшемдері ара дискісінің қалыңдығына және тесіктерінің диаметріне және аспап шпинделінің диаметріне сай болуына көз жеткізіңіз. Ара дискісімен жеткізілген жалғастырғыш тетіктерді пайдаланыңыз.

Ара дискісінің диаметрі белгідегі дерекке сай болуы тиіс.

а Ара дискісінің диаметрі ең көбі 254 мм кұрауы тиіс.
b Сынаның қалынддығы 2,3 мм күрайды.
с Тістердің кесу бағыты (ара дискісіндегі көрсеткі бағыты) сынадағы көрсеткі бағытына сай болуы тиіс.
d Ara дискісін алмастыру кезінде кесік ені 2,4 мм-ден кем болмағанына және ара дискісінің қалындығы 2,2 мм-ден артық болмағанына көз жеткізіңіз. Әйтпесе сына дайындамаға ілінуі мүмкін.

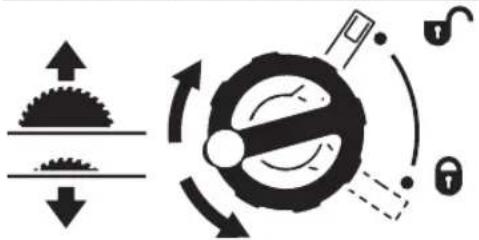

Белгілер мен олардың мағынасы

Сынаның қалынддығы 2,3 мм күрайды.

Дайындаманың макс. ыктимал биіктігі 79 мм курайды.

Ара дискісін түсіру (тасымалдау күйі) және көтеру (жұмыс күйі) үшін қос іннің айналу бағытын көрсетеді.

ОНЖАФЫ:

Ара дискісін бекіту үшін және тік еңіс бұрышын реттеу кезіндегі бекіту інтірегінің куйін көрсетеді (ара дискісі кайырылады).

Кажет болса, электр күралының көрсетілген жерлерін майлаңыз.

II корфаныс класындағы электр күралдары ныгайтылған немесе кос окшауланған.

Өндіруші СЕ белгісі арқылы электр құралының қолданыстағы ЕО директиваларына сәйкес келетіндігін растайды.

Өнім және куат сипаттамасы

Барлық қауіпсіздік нусқаульықтарын және ескертпелерді оқыңыз. Техникалық қауіпсіздік нусқаульықтарын және ескертпелерді сақтамау тоқтың соғуына, өрт және/немесе ауыр жаракаттануларға алып

келуі мүмкін.

Пайдалану нүсқаулығының алғы бөлігінің суреттерін ескеріңіз.

Максаты бойынша колдану

Электр куралы козғалмайтын тіректе бойлай және көлденеңінен, қатты және жұмсақ ағашты және жоңқалық және талшықтық плиталарды кесудің түзу бағытымен жұмыс істеуге арналған. Бүл ретте -60° және +60°

аралығындағы көлденең еңіс бурышы және -2° және 47° аралығындағы тік еңіс бурышы болуы мүмкін. Тиісті ара дискілерін пайдаланып, алюминий профильдері мен пластикті аралауға болады.

Көрсетілген курамды бөлшектер

Көрсетілген күрамдастар нөмірленген суреттері бар беттегі электр күралының сипаттамасына сай.

(1) Параллель тірекке арналған бағыттауыш ойық

(2) Ара дискісі мен параллель тірек аралығының шкаласы

(3) Бурыштык тірек

(4) Устай ойбыбы

(5) Бұрыштық тіректің бағыттауыш ойығы

(10) Параллель тірекке арналған аралау үстеліндегі V тәрізді бағыттауыш ойық

(13) Аралау устелінің кецейтімі

(14) GTA 600 жұмыс үстеліне арналған бекіткіш пластина

(15) Аралау устелінің кеңейтіміне арналған қыскыш түтқа

(16) Тік еңіс бұрышын реттеуге арналған бекіткіш інінтірек

(17) Сермер

(18) Ара дискісін көтеруге және түсіруге арналған қос інін

(19) Ажыраткыштың сақтандырғыш қақпағы

(20) Алты қырлы дөңбек кілт (2 мм)

(21) Алты қырлы деңбек кілт (5 мм)

(22) Шенберлік кілт (23 мм)

(23) Жылжыту таяғы

(24) Параллель тіректің икемділігін реттеу бұрандасы

(25) Устел ендірмесі

(26) Ара дискісі

(27) Лупа

(28) Профильдік тіреуіш

(29) Кабель устағышы

(30) Косымша параллель тіректі сақтауға арналған ұстағыш қапсырма

(31) Жоңканы шығаруға арналған келте құбыр

(32) Сору адаптері

(33) Корғаныш каптаманы сақтауға арналған ұстағыш

(34) Сынаның кыспа иінтірегі

(35) Сынаға арналған орналастыру штифттері

(36) Устел ендірмесіне арналған ойықтар

(37) Корғаныш каптаманың кыспа інітірегі

(38) Корғаныш каптаманың бағыттауыш болттары

(39) Параллель тіректің қыскыш түтқасы

(40) Параллель тіректің V тәрізді бағыттауышы

(42) "Косымша параллель тірек" бекіткіш жинағы

(43) Бурыштык тіректің бағыттауыш шинасы

(44) "Профильдік тіреуіш" бекіткіш жинағы

(45) Жоңканы шығаруға арналған келте құбырдың бекіткіш бұрандасы

(46) Кыскыш гайка

(51) Бұрыш индикаторы (тік)

(52) Еңіс бұрышының шкаласы (тік)

(53) Кез келген еңіс бұрышына арналған бекіткіш бастиек (көлденен)

(54) Бурыштык тіректегі бурыш индикаторы

(55) Аралау устелінің қашықтық индикаторы

(56) Косу түймесі

(57) Профильдік тіреуішке арналған домалатпа гайка

(58) 0° тіректі реттеуге арналған крест ойықты бұранда

(59) 0° еңіс бұрышына арналған тірек (тік)

(60) Бурыш индикаторының бурандасы (тік)

(61) 45° тіректі реттеуге арналған крест ойықты буранда

(62) 45° еңіс бұрышына арналған тірек (тік)

(63) Ара дискінің параллельдігін реттеуге арналған алдыңғы ішкі алты қырлы бурандалар (5 мм)

(64) Ара дискінің параллельдігін реттеуге арналған артқы ішкі алты қырлы бұрандалар (5 мм)

(65) Аралау устелінің қашықтық индикаторына арналған буранда

(66) Параллель тіректің параллельдігін реттеуге арналған ішкі алты қырлы бұрандалар (5 мм)

(67) Параллель тіректің қашықтық индикаторына арналған буранда

(68) Устел ендірмесіне арналған реттегіш бурандалар

(69) "Косымша параллель тірек" бекіткіш жинағын сақтауға арналған ұстағыш

(70) Сору адаптерін сақтауға арналған ұстағыш қапсырма

300|Қазақ

(71) Шенберлік кілтке және жылжыту таяғын ілуге арналған бекіткіш гайка

(72) Алты қырлы дөңбек кілтті сақтауға арналған ұстағыш

(73) Бурыштык тіректі сақтауға арналған ұстағыш қапсырма

Техникалық мәліметтер

Устелдік дискілі ара GTS 10 J GTS 10 J GTS 10 J
Өнім нөмірі		3 601 M30 5023 601 M30 572	3 601 M30 532	3 601 M30 562
Номиналды тұтынылатын куат Вт 1800 1800 1600
Номиналды кернеу В 220–240 230 110
Жиілік Гц 50/60 50/60 50/60
Бос жүріс күйінде айналу жилігі мин	-1	3650 3650 3650
Іске қосу тогының шектеулері ● ● ●
Салмағы ЕРТА-Procedure 01:2014 сай кг 26,2 26,2 26,2
Қорғаныс класы		☐ / II / II / II	☐	☐
Өлшемдері (алынбалы құрылғы элементтерін қоса)
Ені х қалындығы х биіктігі	мм	640 x 706 x 330	640 x 706 x 330	640 x 706 x 330
Жарамды ара дискілерінің өлшемдері
Ара дискісінің диаметрі	мм	254 254 254
Орта диск қалындығы	мм	< 2,2	< 2,2	< 2,2
тістің мин. қалындығы/ауытку ені	мм	>2,4	>2,4	>2,4
Саңылау диаметрі	мм	30	30	30

Устелдік дискілі ара		GTS 10 J		GTS 10 J
Өнім нөмірі		3 601 M30 542 3 601 M30 5B2
Номиналды тұтынылатын куат Вт		1800	1800
Номиналды кернеу В	220–240	220
Жиілік Гц	50/60	60
Бос жүріс күйіндегі айналу жиілігі	мин ^-1		3650	3650
Іске қосу тогының шектеулері			●	●
Салмағы EPTA-Procedure 01:2014 сай кг		26,2		26,2
Қорғаныс класы			☐ / II	☐ / II
Өлшемдері (алынбалы құрылғы элементтерін қоса)
Ені х қалындығы х биіктігі	мм	640 x 706 x 330		640 x 706 x 330
Жарамды ара дискілерінің өлшемдері
Ара дискісінің диаметрі	мм	254		254
Орта диск қалындығы	мм	< 2,2		< 2,2
тістің мин. қалындығы/ауытку ені	мм	>2,4		>2,4
Саңылау диаметрі	мм	25,4		25,4

Макс. дайындама өлшемдері: (караңыз „Макс. дайындама өлшемдері“, Бет 305)
Мәліметтер [U] 230 В кесімді кернеуге арналған. Басқа кернеу және елде қабылданған зандар бүл мәліметтерді өзгертуі мүмкін.

Шуыл бойынша акпарат

EN 62841-3-1 бойынша есептелген шуыл эмиссиясының көрсеткіштері.

Электр куралының амплитуда бойынша есептелген шуыл деңгейі әдette келесідей болады: дыбыстық қысым

денгейі 111 дБ(А); дыбыстык куат деңгейі 124 дБ(А). К дәлсіздігі = 3 дБ.

Кулак корғанысын тағыңыз!

Осы ескертпелерде берілген шуыл шығару мәні нормалық өлшеу әдісі бойынша есептелген болып электр құралдарды бір-бірімен салыстыру үшін пайдаланылуы

мүмкін. Ол шуыл шығару мәнін шамалап өлшеу үшін де жарамды.

Берілген шуыл шығару мәні электр құралының негізгі жұмыстары үшін берілген. Егер электр құрал басқа жұмыстар үшін басқа алмалы-салмалы аспаптар менен немесе жетімсіз күтумен пайдаланылса шуыл шығару мәндері өзгереді. Бул жұмыс барысындағы шуыл шығару мәнін артырады.

Шуыл шығару мәнін нақты есептеу үшін құрал өшірілген және қосылған болып пайдаланылмаған уақыттарды да ескеру қажет. Бул жұмыс уақытындағы шуыл шығару мәнін төмендетеді.

Монтаждау

Электр құралының кездейсок іске қосылуына жол бермеңіз. Орнату кезінде және электр құралындағы барлық жұмыстарда желі айыры токқа қосылмауы керек.

Жеткізілім жиынтығы

Электр құралын алғашқы рет іске қосудан алдын төменде жазылған бөліктердің жинақта барлығын тексеріңіз:

– Ара дискісі (26) және сына (7) орнатылған үстелдік дискілі ара
- Бұрыштық тірек (3)
– Профильдік тіреуіш (28)
- "Профильдік тіреуіш" бекіткіш жинағы (44) (бағыттауыш пластина, домалатпа гайка, бұранда, салмалы шайба)
- Параллель тірек (9)
- Косымша параллель тірек (41)
- "Косымша параллель тірек" бекіткіш жинағы (42) (3 бекіткіш буранда, 3 салмалы шайба, 3 қатпарлы гайка)
- Корғаныш каптама (6)
- Алты қырлы деңбек кілт (21)
– Алты қырлы деңбек кілт (20)
- Шенберлік кілт (22)
-Жылжыту таяғы (23)
– Устел ендірмесі (25)
- Сору адаптері (32)

Нускау: электр күралында закымдардың бар-жоғын тексеріп шығыңыз.

Электр құралын пайдаланудан бұрын қөрғаныш аспаптардың немесе сәл зақымдалған бөліктердің ақаусыз және мақсатына сай жұмыс істегенін тексеру керек. Жылжымалы бөліктер ақаусыз жұмыс істегенін және қысылмағанын немесе бөліктердің зақымдалмағанын тексеріңіз. Барлық бөліктер дұрыс орнатылуы және ақаусыз жұмыс істеуді қамтамасыз ететін пайдалану шарттарына сәйкес келүі керек.

Зақымдалған қорғаныш аспаптар мен бөліктерді өкілетті шеберханада жөндеу немесе алмастыру керек.

Компоненттерді монтаждау

– Жинактағы бөліктерді абайлап орамаңыздан алып қойыңыз.
– Бутін орама материалын электр аспап пен жинақтағы жабдықтардан алып қойыңыз.
– Козгалткыш блогының астынан орауыш материалды алып тастаңыз.

Тікелей корпусың астына мына құрылғы элементтері бекітіледі: жылжыту таяғы (23), шеңберлік кілт (22), алты қырлы дөңбек кілт (21) және (20), параллель тірек (9), бұрыштық тірек (3), сору адаптері (32), қосымша параллель тірек (41) бекіткіш жинағымен (42), қорғаныш қаптама (6).

– Осы құрылғы элементтерінің бірін қажет етсеңіз, оларды сақтау қорабынан абайлап шығарып алыңыз.

Сынаны орналастыру (a1-a2 суреттерін караңыз)

Нускау: кажет болса, монтаждалатын барлық бөліктерді орналастырмас бұрын тазалап шығыңыз.

– Кос иінді (18) сағат тілінің бағытына қарсы ара дискісі (26) аралау үстелінің үстінде ең жоғарғы күйде тұратындай етіп тірелгенше бұраңыз.
– Кыспа інітіректі (34) босатыңыз.
– Сынаны (7) крыспа иінтірек (34) бағытымен жоғары қарай тартылғанша жылжытыңыз.
– Сынаны ара дискісінің тура ортасынан жоғары орналасатындай етіп толығымен жоғары қарай тартыңыз.
– Екі штифтті (35) сынаның астыңғы саңылауларына тіркеп, кыспа інітіректі (34) қайтадан бекітіңіз.

Устел ендірмесін монтаждау (в суретін қараңыз)

– Устел ендірмесін (25) аспап саңылауының артқы ойықтарына (36) іліңіз.

– Устел ендірмесін төмен қарай бағыттаңыз.

– Устел ендірмесін аспап саңылауының алдыңғы жағында тіркелгенше басыңыз.

Устел ендірмесінің (25) алдыңғы жағы аралау үстеліне қысылып немесе одан сәл төмен орналасуы тиіс, ал артқы жағы аралау үстеліне қысылып немесе одан сәл жоғары орналасуы тиіс (қараңыз „Устел ендірмесінің деңгейін реттеу (N суретін қараңыз)“, Бет 307).

Корғаныш каптаманы монтаждау (с1-с2 суреттерін қараңыз)

Нускау: қорғаныш қаптаманы сына ара дискісінің ортасынан тура жоғары, ең жоғарғы күйінде орналасқанда ғана монтаждаңыз (а2 суретін қараңыз). Сына ең төменгі күйінде (жеткізілген кездегі күйде немесе ойықтарды аралауға арналған күйде) болғанда, қорғаныш қаптаманы монтаждамаңыз (а1 суретін қараңыз).

– Кыспа інітіректі (37) босатып, корғаныш қаптаманы (6) ұстағыштан (33) шығарып алыңыз.
– Бір қолмен қорғаныш қаптаманың (6) ара дискісінің қорғанысын (жоғарғы металл шинасын) ұстан, басқа қолмен қыспа інітіректі (37) жоғары қарай тартыңыз.

302|Қазақ

– Бағыттауыш болты (38) артқа қарай сынадағы (7) ойыққа жылжытыңыз.
– Корғаныш қаптаманы (6) ара дискісінің қорғанысы (жоғарғы металл шинасы) аралау үстеліне (8) параллель болғанша төмен қарай бағыттаңыз.
- Кыспа інітіректі (37) төмен қарай итеріңіз. Кыспа інітіректің тіркелуі сезіліп естілуі тиіс және қорғаныш қаптама (6) берік және сенімді түрде орнатылуы тиіс.

▶ Әр пайдалану алдында қорғаныш қаптаманың кедергісіз жылжығанын тексеріңіз. Қорғаныш қаптама еркін қозғалмаса және бірден жабылмаса, электр құралын пайдаланбаңыз.

Параллель тіректі монтаждау (д суретін қараңыз)

Параллель тіректі (9) ара дискісінің сол немесе он жағында орналастыруға болады.

• Параллель тіректің (9) кыскыш туткасын (39) босатыңыз. Осылайша V тәрізді бағыттауыш (40) босатылады.
  – Алдымен параллель тіректі V тәрізді бағыттауышпен аралау үстелінің бағыттауыш ойығына (10) енгізіңіз. Содан кейін параллель тіректі аралау үстелінің алдыңғы бағыттауыш ойығына (1) орналастырыңыз. Параллель тіректі енді кез келген бағытпен жылжытуға болады.
  – Параллель тіректі бекіту үшін қыскыш түтканы (39) төмен қарай итеріңіз.

Косымша параллель тіректі монтаждау (е суретін караңыз)

Жука дайындамаларды аралау үшін және тік еңіс бурышында аралау үшін қосымша параллель тіректі (41) параллель тірекке (9) орнату керек.

Косымша параллель тіректі қажет болған жағдайда параллель тіректің (9) сол немес оң жағына орнатуға болады.

Монтаждау үшін "Қосымша параллель тірек" бекіткіш жинағын (42) (2 бекіткіш буранда, 2 салмалы шайба, 2 қатпарлы гайка) пайдаланыңыз.

– Бекіткіш бурандаларды параллель тіректегі (9) буйірлік саңылаулар арқылы кіргізіңіз.
– Бул ретте бурандалардың бастиектері қосымша параллель тірек үшін бағыттауыш ретінде қызмет етеді.
– Косымша параллель тіректі (41) бекіткіш бурандалар бастиектерінің устінен жылжытыңыз.
- Салмалы шайбаларды бекіткіш бурандаларға қойып, бурандаларды қатпарлы гайкалардың көмегімен тартып қойыңыз.

Бурыштык тіректі монтаждау (f1-f2 суреттерін караңыз)

- Бұрыштық тіректің (3) шинасын (43) аралау үстелінің арнайы бағыттауш ойықтарына (5) өткізіңіз.

Узын дайындамаларды жаксырақ орнату үшін бұрыштық тіректі профильдік тіреуіш (28) арқылы кеңейтуге болады.

– Кажет болса, профильдік тіреуішті (44) бекіткіш жинағының көмегімен бұрыштық тірекке орнатыңыз.

Шанды және жоңқаларды сору

Корғасын бояу, кейбір ағаш сорттары, минералдар және металлдар бар кейбір материалдардың шаңы денсаулыққа зиянды болуы мүмкін. Шаңға тию және шанды жуту пайдаланушыда немесе жанындағы адамдарда аллергиялық реакцияларды және/немесе тыныс жолдарының ауруларын тудыруы мүмкін. Кейбір шаң түрлері, әсіресе емен және шамшат ағашының шаңы, әсіресе, ағашты өндеу қалдықтарымен (хромат, ағашты қорғау заты) бірге канцерогендер болып есептеледі. Асбестік материал тек қана мамандар арқылы өнделуі мүмкін.

– Мумкіншілігінше осы материал үшін сәйкес келетін шаңсорғышты пайдаланыңыз.
– Жумыс орнының жаксы желдетілуіне кез жеткізіңіз.
- Р2 сүзгі сыныпындағы газқағарды пайдалану ұсынылады.

Өнделетін материалдар үшін еліңізде қолданылатын үйғарымдарды пайдаланыңыз.

сыныктары арқылы тығыздануы мүмкін.

– Электр күралын ешіріп желі айырын розеткадан тартып қойыңыз.
– Аралау дискісі толык токтағаныша күте тұрыңыз.
- Тығыздану себебін айқындап оны жойыңыз.

Жумыс орнында шаңның жиналмауын кадағалаңыз. Шаң оңай түтануы мүмкін.

Алюминийді аралау кезінде өрт қаупінің алдын алу үшін жоңқаны шығаруға арналған келте құбырды босатып, жоңқа сөргышты пайдаланбаңыз.

Жоңканы шығаруға арналған келте құбырды босату (g суретін қараңыз)

Дайындаманың сынықтарын және үлкен жоңқаны шығару үшін жоңқаны шығаруға арналған келте құбырды (31) босатуға болады.

• Электр құралын өшіріп, желілік ашаны розеткадан суырып алыңыз.
  – Ара дискісі толык токтағанша күте тұрыңыз.
  – Бекіткіш буранданы (45) алты қырлы дөңбек кілтпен (21) босатыңыз.
• Жонканы шығаруға арналған келте кұбырды (31) тартып шығарыңыз да, дайындама сынықтары мен жоңканы шығарыңыз.
  – Жоңканы шығаруға арналған келте құбырды электр құралына қайтадан орнатыңыз.

Сыртқы сорғыш (h суретін қараңыз)

Жеткізілім жинағындағы сору адаптерін (32) шаңсорғышты жоңқаны шығаруға арналған келте құбырға (31) жалғау үшін пайдаланыңыз.

- Сору адаптерін (32) және шаңсорғыш шлангісін мыктап енгізіңіз.

Шансорғыш өнделетін материалға сәйкес болуы қажет.

Денсаулыкка зиян, обыр туғызатын немесе құрғақ шандар үшін арнайы шансорғышты пайдаланыңыз.

Катты немесе икемді орнату

▶ Турақты пайдалануды қамтамасыз ету үшін электр құралын пайдаланудан алдын тегіс бекем жұмыс аймағына (мысалы верстак) орнату керек.Ж.

Жұмыс аймағында орнату (і суретін қараңыз)

- Электр күралын арнайы бұрандалы қосылыммен жұмыс аймағында бекітіңіз. Бүл ретте саңылаулар (11) пайдаланылады.

Bosch жұмыс үстеліне орнату (j суретін қараңыз)

Bosch жұмыс үстелдері (мысалы, GTA 600) биқтгі реттелетін аяқтары арқылы электр құралын кез келген бетте бекіте алады.

Жумыс устеліне қатысты барлық ескертулер мен нүсқауларды оқып шығыңыз. Ескерулер мен нүсқауларды орындамаудан ток соғүы, өрт пайда болуы және/немесе ауыр жақақат алу қаупі туындауы мүмкін.
Электр куралын орнатпас бурын жумыс устелін дурыстан курастырыңыз. Бузылу каупін болдырмау үшін мінсіз курастыру маңызды болып табылады.
- Электр күралын тасымалдау күйінде жұмыс устеліне орнатыңыз.

Ара дискісін алмастыру (k1–k4 суреттерін қараңыз)

▶ Барлық жұмыстардан алдын электр құралының желілік айырын розеткадан шығарыңыз.
Аралау дискісін орнату кезінде қорғағыш қолғап қиіңіз. Жаракат алу қаупі бар.
▶ Максималды руксат етілген жылдамдығы электр куралыңыздың бос айналу моментіне жоғары болған аралау дискілерін пайдаланыңыз.
▶ Тек осы пайдалану нускаулығында және электр куралында берілген деректерге сәй және EN 847-1 бойынша тексерілген болып тиісті ретте белгіленген аралау дискілерін пайдаланыңыз.
▶ Осы электр куралының өндірушісі ұсынған және өндегіңіз келетін материал үшін жарамды ара дискілерін ғана пайдаланыңыз. Осылайша ара тістері үштарының қатты қызуына және өнделетін пластмассаның балкуына жол бермейсіз.
▶ Тез кесетін болаттан жасалған, төзімділігі жоғары аралау дискілерін пайдаланбаңыз. Мүндай аралау дискілері оңай сынулы мүмкін.

Ара дискісін алып тастау

– Кос иінді (18) сағат тілінің бағытына қарсы ара дискісі (26) аралау үстелінің үстінде ең жоғарғы күйде тұратындай етіп тірелгенше бұраңыз.
- Кыспа иінтіректі (37) ашып, корғаныш каптаманы (6) сынадағы (7) ойыктан шығарыңыз.

– Устел ендірмесін (25) бурауыштың көмегімен алға көтеріп, оны аспап саңылауынан шығарып алыңыз.
– Кыскыш гайканы (46) шенберлік кілтпен (22) бурап, бір уақытта шпиндельді бекіту інтірегін (47) тірелгенше тартыңыз.
– Шпиндельді бекіту інітірегін тартып тұрып, қыскыш гайканы сағат тілінің бағытына қарсы бұрап шығарыңыз.
- Кыскыш фланецті (48) алып тастаңыз.
- Ара дискісін (26) алып тастаңыз.

Ара дискісін орнату

Кажет болса, барлық монтаждалатын бөліктерді орнатпас бұрын тазалаңыз.

– Жаңа ара дискісін аспап шпинделінің (49) кыскыш фланеціне (50) орнатыңыз.

Нускау: тым кіші ара дискілерін пайдаланбаныз. Ара дискісі мен сына арасындағы радиалды бос куыс ең көбі 3 – 8 мм кұрауы кажет.

▶ Орнату кезінде тістердің кесу бағыты (ара дискісіндегі көрсеткі бағыты) сынаның көрсеткі бағытына сәйкес болғанына көз жеткізіңіз!

• Кыскыш фланецті (48) және қыскыш гайканы (46) орнатыңыз.
  – Кыскыш гайканы (46) шенберлік кілтпен (22) бурап, бір уақытта шпиндельді бекіту інтірегін (47) тірелгенше тартыңыз.
  – Кыскыш гайканы сағат тілінің бағытымен мықтап тартыңыз.
  – Устел ендірмесін (25) қайтадан орнатыңыз.
• Корғаныш каптаманы (6) кайтадан монтажданыз.

Пайдалану

Барлық жұмыстардан алдын электр құралының желілік айырын розеткадан шығарыңыз.

Ара дискісінің тасымалдау және жұмыс күйі

Тасымалдау күйі

– Корғаныш қаптаманы (6) алып тастап, устел ендірмесін (25) алып тастаңыз және сынаны (7) ең төменгі күйге орналастырыңыз. Устел ендірмесін (25) қайтадан орнатыңыз.
– Кос инді (18) сағат тілінің бағытына қарсы ара дискісінің (26) тістері аралау үстелінің (8) астында түрганша бураңыз.
– Аралау устелінің кеңейтімін (13) толығымен ішке қарай жылжытыңыз. Қыскыш тутқаны (15) төмен қарай итеріңіз. Сонда аралау устелінің кеңейтімі бекітіледі.

Жумыс күйі

– Сынаны (7) ара дискісі ортасының тура үстінен ең жоғарғы күйде орналастырыңыз, үстал ендірмесін (25) орнатыңыз және қорғаныш қаптаманы (6) монтаждаңыз.

304|Қазақ

– Кос инді (18) ара дискісінің (26) жоғарғы тістері дайындамадан шамамен 3 – 6 мм-ге жоғары болғанша сағат тілінің бағытымен бұраңыз.

Тік және көлдененң еңіс бұрышын реттеу

Дал кесіктерді қамтамасыз ету үшін қарқынды түрде пайдаланғаннан кейін электр құралының негізгі реттеулерін тексеріп, қажетінше реттеу керек болады.

Тік еңіс бұрышын реттеу (ара дискісі) (А суретін қараңыз)

Тік еңіс бұрышын -2° және 47° аралығындағы диапазонда реттеуге болады.

– Бекіткіш інітіректі (16) сағат тілінің бағытына қарсы бұруп босатыңыз.

Нускау: бекіткіш інітірек толық босатылғанда, ара дискісі тарту күшінің арқасында шамамен 30°-қа тең күйге аударылады.

– Сермерді (17) бұрыш индикаторы (51) кажетті тік еңіс бұрышын көрсеткенше кулиса бойымен тартыңыз.
- Сермерді осы күйде үстан тұрып, бекіткіш інітіректі (16) қайтадан бекітіңіз.

0° және 45° стандартты бурыштарды жылдам әрі дәл реттеу үшін зауытта орнатылған тіректер ((59), (62)) қолданылады.

Көлденен еңіс бұрышын реттеу (бұрыштық тірек) (В суретін қараңыз)

Көлденең еңіс бұрышын 60° (сол жақ) және 60° (оң жақ) аралығындағы диапазонда реттеуге болады.

– Бекіткіш бастиек (53) тартылған болса, оны босатыңыз.
- Бурыштык тіректі бурыш индикаторы (54) кажетті еңіс бурышын көрсеткенше бураңыз.
– Бекіткіш бастиекті (53) кайтадан тартыңыз.

Аралау үстелін үлкейту

¥зын және ауыр дайындамалар бос басында басылып тірелуі керек.

Аралау үстелінің кеңейтімі (С суретін караңыз)

Аралау устелінің кеңейтімі (13) аралау устелін (8) онға қарай ең көбі 625 мм шамасына кеңейтеді.

– Аралау устелінің кеңейтіміне арналған қыскыш түтқаны (15) толығымен жоғары қарай тартыңыз.
- Аралау устелінің кеңейтімін (13) кажетті ұзындыққа дейін сыртқа қарай тартыңыз.
– Кыскыш тутканы (15) төмен карай итеріңіз. Сонда аралау устелінің кеңейтімі бекітіледі.

Параллель тіректі реттеу

Параллель тіректі (9) ара дискісінің сол (кара тусті шкала) немесе он (куміс тусті шкала) жағында орналастыруға болады. Лупадағы (27) белгі шкаладағы

(2) параллель тірек пен ара дискісінің арақашықтығын көрсетеді.

Параллель тіректі ара дискісінің қажетті жағына

орналастырыңыз (қараңыз „Параллель тіректі монтаждау (d суретін қараңыз)“, Бет 302).

Параллель тіректі тартылмаған аралау үстелінде реттеу

– Параллель тіректін (9) кыскыш туткасын (39) босатыңыз. Параллель тіректі лупадағы (27) белгі ара дискісіне дейінгі қажетті арақашықтықты көрсеткенше жылжытыңыз.

Аралау устелі тартылмаған жағдайда, күміс түсті шкаланың (2) астыңғы жазбасы жарамды болады.

– Бекіту үшін қыскыш түтқаны (39) қайтадан төмен қарай итеріңіз.

Параллель тіректі тартылған аралау үстелінде реттеу (D суретін караңыз)

– Параллель тіректі ара дискісінің он жағында орналастырыңыз.
Параллель тіректі лупадағы (27) белгі астыңғы шкалада 26 см көрсеткенше жылжытыңыз. Бекіту үшін қысқыш тутқаны (39) қайтадан төмен қарай итеріңіз.
– Аралау устелінің кеңейтіміне арналған қыскыш түтқаны (15) толығымен жоғары қарай тартыңыз.
– Аралау устелінің кеңейтімін (13) арақашықтық индикаторы (55) жоғарғы шкаладағы ара дискісіне дейінгі қажетті арақашықтықты көрсеткенше сыртқа тартыңыз.
– Кыскыш түтканы (15) төмен карай итеріңіз. Сонда аралау устелінің кеңейтімі бекітіледі.

Косымша параллель тіректі реттеу (Е суретін караңыз)

Жука дайындамаларды аралау үшін және тік еңіс бурышында аралау үшін қосымша параллель тіректі (41) параллель тірекке (9) орнату керек.

Косымша параллель тіректі қажет болған жағдайда параллель тіректің (9) сол немес оң жағына орнатуға болады.

Дайындамалар аралау кезінде параллель тірек пен ара дискісінің арасында крысылып, көтерілетін ара дискісімен усталуы және лактырылуы мүмкін.

Сондыктан қосымша параллель тіректі бағыттауыш ұшы ара дискісінің ең алдыңғы тісі мен сынаның алдыңғы жиегі аралығында аякталатындай етіп реттеңіз.

– Ол ушін (42) бекіткіш жинағышының барлық қатпарлы гайкаларын босатып, қосымша параллель тіректі екі ғана алдыңғы бұранда бекітуге қызмет еткенше жылжытыңыз.

– Катпарлы гайкаларды қайтадан бекітіңіз.

Сынаны реттеу

Сына (7) ара дискісінің (26) кесікте қысылуына жол бермейді. Кері жағдайда ара дискісінің дайындамаға ілініп, кері сокқы қаупі пайда болады.

Сондыктан сынаның дұрыс реттелгеніне көз жеткізіңіз:

• Ара дискісі мен сына арасындағы радиалды бос куыс ең көбі 3 - 8 мм курауы кажет.
  – Сына қалындығы кесік енінен кіші және орта диск қалындығынан үлкен болуы керек.
  – Сына әрдайым ара дискісімен бір сызыкта болуы керек.
• Калыпты кесіктер үшін сынаны әрдайым ең жоғары күйде ұстау керек.

Сынаның биіктігін реттеу (F суретін қараңыз)

Ойыктарды аралау ушін сынаның биіктігін реттеу керек.

▶ Ою немесе тесу кезінде электр құралын тек тиісті қорғаныш аспаппен (мысалы, түннельдік қаптама, тартқыш тарак) бірге пайдаланыңыз.
– Кысла інітіректі (37) ашып, қорғаныш қаптаманы (6) сынадағы (7) ойыктан шығарыңыз. Қорғаныш қаптаманы зақымдалудан қорғау үшін, оны корпустағы арнайы ұстағышта (33) сақтаңыз (01 суретін де қараңыз).
– Кос иінді (18) сағат тілінің бағытына қарсы ара дискісі (26) аралау үстелінің үстінде ең жоғарғы күйде тұратындай етіп тірелгенше бұраңыз.
- Кыспа інтіректі (34) босатыңыз.
- Сынаны штифттерден (35) тартып (кыспа иінтіректі (34) сәл сыртқа тартыңыз), сынаны (7) төмен қарай тірелгенше жылжытыңыз.
– Екі штифті (35) сынаның жоғарғы саңылауларына тіркеп, қыспа інітіректі (34) қайтадан бекітіңіз.

Icke косу

Желі куатына назар аударыңыз! Ток көзінің куаты электр құралдың зауыттық тақтайшасындағы мәліметтеріне сай болуы қажет.

Косу (G1 суретін караңыз)

• Сактандырғыш қақпакты (19) жоғары қарай қайырыңыз.
• Іске қосу үшін жасыл түсті қосу түймесін (56) басыңыз.
  – Сактандырғыш қакпақты (19) қайтадан төмен қарай қайырыңыз.

Өшіру (G2 суретін қараңыз)

- Сактандырғыш какпакты (19) басыңыз.

Ток үзілуі

Ажыраткыш ток үзілуінен кейін (мысалы, пайдалану кезінде желілік ашаны суырғаннан) электр құралының қайта іске қосылуына жол бермейтін нөлдік кернеу ажыраткышы болып табылады.

Электр құралын кейін қайта іске қосу үшін, жасыл түсті қосу түймесін (56) қайтадан басуыңыз керек.

Жалпы аралау нускаулары

Барлық кесіктерде алдымен ара дискісі тіректерге немесе басқа аспап беліктеріне тимегеніне көз жеткізуіңіз керек.

▶ Ою немесе тесу кезінде электр құралын тек тиісті қорғаныш аспаппен (мысалы, туннельдік қаптама, тартқыш тарак) бірге пайдаланыңыз.
Электр құралын кесу үшін пайдаланбаңыз (дайындамада аякталатын ойық).

Ара дискісін соқтығысудан және сокқыдан қорғаңыз. Ара дискісін бүйірлік қысымнан сақтаңыз.

Дайындаманың қысылып қалуына жол бермеу үшін сынаны ара дискісімен бір сызыкта орналастырыңыз.

Кисык дайындамаларды өндемеңіз. Дайындаманың жиегі әрдайым параллель тірекке кою үшін тік болуы керек.

Жылжыту таяғын әрдайым электр құралында сақтаңыз.

Оператордың күйі (Н суретін қараңыз)

▶ Ара дискісімен бір сызыкта ешкашан турмаңыз. Денецізді бағыттауыш турған ара дискісінің жағында орналастырыңыз. Кайтарым дайындаманы ара дискісінің алдында немесе ол мен бір сызыкта турған адамға жоғары жылдамдыкта лақтыруы мүмкін.

– Алақан, саусақ пен қолыңызды айналатын ара дискісінен алшақ ұстаңыз.

Бул ретте төмендегі нүсқауларға назар аударыңыз:

– Дайындаманы екі қолмен қатты ұстап, аралау үстеліне басыңыз.

– Жінішке дайындамалар ушін және тік еңс бұрышында аралау кезінде әрдайым жеткізілім жынтығындағы жылжыту таяғын (23) және қосымша параллель тіректі (41) пайдаланыңыз.

Макс. дайындама өлшемдері

tık eçİc бурышы дайындаманың макс.
	биıktirı [mm]
0°	79
45°	56

Аралау

Түзу кесіктерді аралау

• Параллель тіректі (9) кажетті кесік еніне реттеп шығыңыз (қараңыз „Параллель тіректі реттеу“, Бет 304).
  – Дайындаманы аралау устеліне корғаныш қаптаманың (6) алдына қойыңыз.
  – Ара дискісін кос ііннің (18) көмегімен ара дискісінің (26) жоғарғы тістері дайындамадан шамамен 3 – 6 мм-ге жоғары болғанша көтеріңіз немесе түсіріңіз.
• Электр куралын косыңыз.
  – Дайындаманы бірқалыпыты жылжытып аралаңыз. Тым көп қысым қолданған жағдайда, ара дискісінің үштықтары қатты қызып, дайындамға зақым келтіруі мүмкін.
• Электр күралын өшіріп, ара дискісі толык токтағанша күте тұрыңыз.

306|Қазақ

Тік еңіс бурышында аралау

– Ара дискісінің кажетті тік еңіс бұрышын орнатыңыз. Ара дискісі солға аударылған жағдайда, параллель тірек (9) ара дискісінен оң жақта орналасуы тиіс.
- Жумыс кадамдарын сэйкесінше орынданыз: (караңыз „Тузу кесіктерді аралау“, Бет 305)

Көлденен еңіс бұрышында аралау (І суретін қараңыз)

• Кажетті көлденен еңіс бұрышын бұрыштық тіректе (3) орнатыңыз.
• Дайындаманы профильдік тіреуішке (28) қойыңыз. Профиль кесік сызығында болмауы тиіс. Осы жағдайда домалатпа гайканы (57) босатып, профильдік тіреуішті жылжытыңыз.
  – Ара дискісін кос іннің (18) көмегімен ара дискісінің (26) жоғарғы тістері дайындамадан шамамен 3 - 6 мм-ге жоғары болғанша көтеріңіз немесе түсіріңіз.
• Электр куралын косыңыз.
  – Дайындаманы бір қолмен профильдік тіреуішке (28) қарай итеріп, бұрыштық тіректі басқа қолмен реттегіш бастиегінен (53) бағыттауыш ойық (5) ішіне баяу алға қарай жылжытыңыз.
  – Электр күралын өшіріп, ара дискісі толык токтағанша күте тұрыңыз.

Herizrì retteulérdí tekceru және рetteу

Дал кесіктерді қамтамасыз ету үшін қарқынды түрде пайдаланғаннан кейін электр құралының негізгі реттеулерін тексеріп, қажетінше реттеу керек болады. Ол үшін тәжірибе мен тиісті арнайы аспаптар қажет болады.

Bosch сервистік орталығы бүл жұмысты жылдам әрі сенімді түрде өткізеді.

0°/45° тік стандартты еңіс бұрышына арналған тіректерді реттеу

• Электр құралын жұмыс күйіне келтіріңіз.
• Ара дискісінің 0° шамасындағы тік еңіс бұрышын реттеңіз.
• Корғаныш каптаманы (6) алып тастаңыз.

Тексеру (J1 суретін қараңыз)

– Бір бұрыштық калибрді 90° шамасына реттеп, оны аралау үстеліне (8) қойыңыз.

Бұрыштық қалибрдің бір жағы бүтін ұзындымымен ара дискісінде (26) жатуы керек.

Реттеу (J2 суретін караңыз)

• Буранданы (58) босатыңыз. Осылайша 0° тіректі (59) жылжытуға болады.
  – Бекіткіш інітіректі (16) босатыңыз.
  – Сермерді (17) бұрыштық қалибрдің іні ара дискісімен букіл ұзыдығы бойынша бірге түрғанша 0° тірекке қарай жылжытыңыз.
  – Сермерді осы күйде устап тұрып, бекіткіш інінтіректі (16) қайтадан бекітіңіз.
  – Буранданы (58) қайтадан бұрал бекітіңіз. Егер бұрыш индикаторы (51) реттегеннен кейін шкаланың (52) 0° белгісімен бір сызыкта түрмаса,

буранданы (60) стандартты крест ойыкты бурауышпен босатып, бурыш индикаторын 0° белгісімен туралаңыз.

Жоғарыдағы жұмыс қадамдарын 45° шамасындағы тік еңс бұрышы үшін сәйкесінше қайталаңыз (буранданы (61) босату; 45° тіректі (62) жылжыту). Бүл ретте бұрыш индикаторын (51) қайтадан реттеу мүмкін емес.

Ара дискісінің бұрыштық тіректің бағыттауыш ойыктарымен параллельдігі (К суретін караңыз)

– Электр құралын жұмыс күйіне келтіріңіз.
- Корғаныш каптаманы (6) алып тастаңыз.

Тексеру

– Қарындашпен үстел ендірмесі арқылы артта көрінетін бірінші сол жақ ара тісін белгілеңіз.
– Бұрыштық калибрді 90° шамасына реттеп, оны бағыттауыш ойықтың (5) шетіне қойыңыз.
– Бұрыштық калибр інін бөлгіленген ара тісіне тигенше жылжытыңыз да, ара дискісі мен бағыттауыш ойық арақашықтығын оқып алыңыз.
– Ара дискісін белгіленген тіс устел ендірмесінің алдында түрганша бұраңыз.
– Бұрыштық калибрді бағыттауыш ойық бойымен белгіленген ара тісіне дейін жылжытыңыз.
– Ара дискісі мен бағыттауыш ойық арақашықтығын өлшеңіз.

Өлшенген арақашықтықтардың екеуі де бірдей болуы тиіс.

Реттеу

– Аралау устелінің астындағы алдыңғы ішкі алты қырлы бұрандаларды (63) және аралау устелінің астындағы артқы ішкі алты қырлы бұрандаларды (64) жеткізілім жыынтығындағы алты қырлы деңбек кілтпен (21) босатыңыз.
– Ара дискісін бағыттауыш ойыкпен (5) параллель түрғанша муқият жылжытыңыз.
– Барлық (63) және (64) бұрандаларын қайтадан берік бекітіңіз.

Аралау устелінің арақашықтық индикаторын реттеу (L суретін қараңыз)

– Параллель тіректі ара дискісінің оң жағында орналастырыңыз. Параллель тіректі лупадағы (27) белгі астыңғы шкалада 26 см көрсеткенше жылжытыңыз. Бекіту ушін кыскыш тутқаны (39) қайтадан төмен қарай итеріңіз.
– Кыскыш тутканы (15) толығымен жоғары қарай тартып, аралау үстелінің кеңейтімін (13) тірелгенше сыртқа қарай тартыңыз.

Тексеру

Арақашықтық индикаторы (55) жоғарғы шкалада (2) төменгі шкаладағы (2) лупадағы (27) белгімен бірдей мәнді көрсетуі тиіс.

Реттеу

– Аралау устелінің кеңейтімін (13) тірелгенше сыртқа тартыңыз.

– Буранданы (65) крест ойыкты бураушпен босатып, арақашықтық индикаторын (55) жоғарғы шкаланың (2) 26 см белгісінің бойымен туралаңыз.

Параллель тіректің параллельдігін реттеу (М суретін қараңыз)

• Электр құралын жұмыс күйіне келтіріңіз.
• Корғаныш каптаманы (6) алып тастаңыз.
• Параллель тіректің қыскыш түтқасын (39) босатып, ара дискісіне тигенше жылжытыңыз.

Тексеру

Параллель тірек (9) ара дискісіне букіл үзындығы бойынша тиіп тұруы керек.

Реттеу

– Ішкі алты қырлы бурандаларды (66) жеткізілім жиынтығындағы алты қырлы дөңбек кілтпен (21) босатыңыз.
– Параллель тіректі (9) букіл ұзындығы бойынша ара дискісіне тигенше муқият жылжытыңыз.
- Параллель тіректі осы күйде ұстан тұрып, қыскыш түтқаны (39) қайтадан төмен қарай итеріңіз.
– Ішкі алты қырлы бұрандаларды (66) қайтадан берік бекітіңіз.

Параллель тіректің икемділігін реттеу

Параллель тіректің (9) икемділігі жиї пайдаланғаннан нашарлауы мүмкін.
– Реттегіш бұранданы (24) параллель тіректі аралау устелінде қайтадан бекіту мүмкін болғанша тартыңыз.

Параллель тіректің лупасын реттеу (М суретін караңыз)

• Электр құралын жұмыс күйіне келтіріңіз.
• Корғаныш каптаманы (6) алып тастаңыз.
• Параллель тіректі (9) ара дискісіне тигенше оң жақтан жылжытыңыз.

Тексеру

Лупаның (27) белгісі шкаланың (2) 0 мм белгісімен бір сызыкта болуы керек.

Реттеу

- Буранданы (67) жеткізілім жиынтығындағы крест ойықты бурауышпен босатып, белгіні 0 мм белгісімен туралаңыз.

Устел ендірмесінің деңгейін реттеу (N суретін қараңыз)

Тексеру

Устел ендірмесінің (25) алдыңғы жағы аралау үстеліне нық немесе одан сәл төмен болуы керек, ал артқы жағы аралау үстелінен сәл жоғары болуы керек.

Реттеу

• Устел ендірмесін (25) алып тастаңыз.
  – Алты қырлы дөңбек кілттің (21) көмегімен төрт реттегіш бұранданың (68) дұрыс деңгейін реттеңіз.

Сактау және тасымалдау

Курылғы элементтерін сақтау (01-05 суреттерін қараңыз)

Сактау үшін электр құралы белгілі бір құрылғы элементтерін берік бекітуге мумкіндік береді.

– Косымша параллель тіректі (41) параллель тіректен (9) босатыңыз.
– Барлық бос құрылғы бөліктерін олардың корпустағы сақтау қораптарына салыңыз (төмендегі кестені қараңыз).

Сурет	Кұрылғыэлементі	Сақтау қорабы
01	Қорғаныш қаптама	ұстағыштың (33) тесігіне ілу және қыспа інітірекпен (37) бұрал бекіту
02	"Қосымша параллель тірек" бекіткіш жинағы (42)	ұстағыштарға (69) қысу
02	Сору адаптері (32)	ұстағыш қапсырмаларға (70) кіргізу
03	Шенберлік кілт (22)	бекіткіш гайкамен (71) аспаптар қорабына бекіту
03	Жылжыту таяғы (23)	бекіткіш гайканың (71) көмегімен ілу және жылжытып бекіту
04	Параллель тірек (9)	айналдыру, астыңғы жақтан бағыттауыш шиналарға ілу және қыскыш түтқаны (39) бекіту
05	Алты қырлы дөңбек кілт (21)Алты қырлы дөңбек кілт (20)	ұстағыштарға (72) кіргізу
05	Бұрыштық тірек (3)	ұстағыш қапсырмаларға (73) кіргізу
05	Қосымша параллель тірек (41)	ұстағыш қапсырмаларға (30) кіргізу (қыска жағын жоғары; ұзын жағын артқа қаратып)

Электр куралын тасымалдау

Электр күралын тасымалдаудан бұрын төмендегі кадамдарды орындау керек:

– Электр құралын тасымалдау күйіне келтіріңіз (қараңыз „Тасымалдау күйі“, Бет 303).
– Электр күралына бекітуге келмейтін барлық керек- жарактарды алып тастаңыз. Пайдаланылмайтын ара дискілерін тасымалдау үшін жабық контейнерлерге салыңыз.
– Аралау устелінің кеңейтімін (13) толығымен ішке жылжытып, қыскыш түтқаны (15) бекіту үшін төмен қарай итеріңіз.
– Желілік кабельді кабель устағышына (29) ораңыз.

308|Қазақ

• Көтеру немесе тасымалдау үшін тасымалдау түтқаларын (12) пайдаланыңыз.
  Электр құралын тасымалдау үшін тек тасымалдау аспабын пайдаланыңыз ешкашан қорғағыш аспаптарды пайдаланбаңыз.

Техникалық қызмет көрсету және сервис

Техникалық қызмет көрсету және тазалау

▶ Барлық жұмыстардан алдын электр құралының желілік айырын розеткадан шығарыңыз.

Егер байланыс сымын алмастыру кажет болса, кауіпсіздіктің төмендеуіне жол бермеу үшін осы жұмыс тек Bosch компаниясы немесе Bosch электр құралдары бойынша өкілетті қызмет керсету орталықтарында жүргізілуі тиіс.

Тазалау

Жаксы әрі сенімді жумыс істеу үшін электр куралы мен желдеткіш тесікті таза ұстаңыз.

Эр жумыс кадамынан кейін шаң мен жоңқаны жаққышпен кетіріңіз.

– Кажет болса, электр күралының көрсетілген жерлерін майлаңыз

(Р суретін караңыз).

Bosch сервистік орталығы бүл жұмыстарды жылдам әрі сенімді түрде өткізеді.

Майлагыш пен тазалағыш заттарды қоршаған орта үшін қауіпсіз жолмен кәдеге жарату қажет. Заңды нусқамалтарды орындаңыз.

Шуылды төмендетуге арналған шаралар

Өндіруші шаралары:

• Жумысты біркалыпты бастау
  – Шуылды төмендету үшін арнайы құрастырылған ара дискісімен жеткізу

Пайдаланушы шаралары:

- Туракты жұмыс аймағында дірілсіз орнату

– Шуылды төмендету функциялары бар ара дискілерін пайдалану

– Ара дискісі мен электр құралын жүйелі түрде тазалау Өнімдерді олардың сақтығын қамтамасыз ететін, өнімдерге атмосфералық жауын-шашынның тиюіне және асқын температура көздерінің (температураның шуғыл өзгерісінің), соның ішінде күн сәулелерінің әсер етуіне жол бермейтін дукендерде, бөлімдерде (секцияларда), павильондар мен киоскілерде сатуға болады.

Сатушки (өндіруші) сатып алушыға өнімдер туралы қажетті және шынайы акпаратты беріп, өнімдерді тиісінше тандау мүмкіндігін қамтамасыз етуге міндettі. Өнімдер туралы акпарат міндettі түрде тізімі Ресей

Федерациясының заңнамасымен белгіленген мәліметтерді қамтуы тиіс.

Егер тутынушы сатып алатын өнімдер әлдеқашан пайдаланылған немесе өнімдерде ақаулық (ақаулықтар) жойылған болса, тутынушыға бүл туралы ақпарат берілуі тиіс.

Өнімдерді сату процесінің аясында төмендегі қауіпсіздік талаптары орындалуы тиіс:

– Сатушы сатып алушыға ұйымының фирмалық атауы, орналасқан жері (мекенжайы) және жұмыс режимі туралы мәліметтер беруге міндетті;
– Сауда бөлмелеріндегі їнімдердің сынамалары сатып алушыға бұйымдардағы жазбалармен танысуға мүмкіндік беруі және визуалды тексерістен басқа бұйымдардың іске қосылуына әкелетін, сатып алушылар өз бетінше орындайтын ешқандай әрекеттерге жол бермеуі тиіс;
– Сатушы осы буйымдардың белгіленген талаптарға сәйкестігінің растамасы, сертификаттардың немесе сәйкестік жәніндегі мәлімдемелердің бар болуы туRALЫ ақпаратты сатып алушыға беруге міндетті;
– Идентификациялық сипаттары жоқ (жоғалған), жарамдылық мерзімі өтіп кеткен, бузылу белгілері бар және пайдалану бойынша нұсқаулығы (кітапшасы), міндетті сәйкестік сертификаты немесе сәйкестік белгісі жоқ өнімдерді сатуға тыйым салынады.

Керек-жарактар

	Өнім нөмірі
Шаң жинағыш 2 605 411 205
Бұрыштық тірек 2 610 015 507
Жылжыту таяғы 2 610 015 022
GTA 600 жұмыс үстелі 0 601 B22 001

Ағаш пен плиталық материалдарға, панельдер мен планкаларға арналған ара дискілері

Мына турлерге жарамды:

3 601 M30 502/... 532/... 562/... 572

Мына турлерге жарамды:

3 601 M30 542/... 5B2

Электр құралы кепілді пайдалану мерзімінің ішінде өндірушінің кесірінен істен шыққан жағдайда, өнім иесі төменdegі шарттар орындалғанда кепілдік бойынша тегін жөндеуге құқылы болады:

• механикалық зақымдардың жоктығы;
  – пайдалану бойынша нүсқаулық талаптарының бұзылу белгілерінің жоктығы;
  – пайдалану бойынша нүсқаулықта сатушының сату туралы белгісінің және сатып алушы қолтаңбасының бар болуы;

– электр құралы сериялық нөмірінің және кепілдік талонындағы сериялық нөмірдің сәйкестігі;
– біліксіз жәндеу белгілерінің жоктығы.

Кепілдік төмендегі жағдайларда қолданылмайды:

– форс-мажор жағдайларына байланысты кез келген сынықтар;
– барлык электр куралдарындағыдай электр куралының қалыпты тозуы.

Жалғағыш контактілер, сымдар, қылшақтар және т.б. сияқты құрал бөліктерінің қызмет ету мерзімін қыскартатын қалыпыті тозу нәтижесінде қажеттілігі туындаған жәндеу кепілдік аасына кірмейді:

– табифи тозу (ресурстың толық пайдаланылуы);
– қате орнату, руксатсыз модификациялау, қате қолдану, қызмет көрсету немесе сақтау ережелерін бузу нәтижесінде істен шыкқан жабдық пен оның бөліктері;
– электр құралына артық жүктеме түскеннен орын алған ақаулар. (Құралға артық жүктеме түсудің шартсыз белгілеріне мыналар жатады: құбылу түсінің пайда болуы немесе электр құралы бөліктері мен түйіндерінің деформациясы немесе қорытылуы, жоғары температура әсерінен электр қозғалтқышындағы сымдар окшаулағышының қараюы немесе көмірленуі.)

Тутынушыға қызмет көрсету және пайдалану кеңестері

Қызмет көрсету шеберханасы өнімді жөндеу және күту, сөндай-ақ қосалқы бөлшектер туралы сұрақтарға жауап береді. Жарылу сызбалары мен қосалқы бөлшектер туралы мәліметтерді төменdegі мекенжайда табасыз:

www.bosch-pt.com

Bosch бағдарламасы кеңес тобы біздің өнімдер және олардың керек-жарактары туралы сұрақтарыңызға жауап береді.

Сурактар кою және қосалқы бөлшектерге тапсырыс беру кезінде міндетті түрде өнімдің зауыттық тақтайшасындағы 10-санды өнім нөмірін жазыңыз.

Өндіруші талаптары мен нормаларының сақталуымен электр құралын жөндеу және кепілді қызмет көрсету барлық мемлекеттер аумағында тек "Роберт Бош" фирмалық немесе авторизацияланған қызмет көрсету орталықтарында орындалады. ЕСКЕРТУ! Заңсыз жолмен әкеліген өнімдерді пайдалану қауіпті, денсаулығыңызға зиян келтіруі мүмкін. Өнімдерді заңсыз жасау және тарату әкімшілік және қылмыстық тәртіп бойынша Заңмен қудаланады.

Қазақстан

Тутынушыларға кеңес беру және шағымдарды қабылдау орталығы:

"Роберт Бош" (Robert Bosch) ЖШС

Алматы к.,

Қазақстан Республикасы 050012

Муратбаев к., 180 үй

"Гермес" БО, 7 кабат

Тел.: [phone]

Факс: [phone]

E-Mail: [e-mail]

Сервистік қызмет көрсету орталықтары мен қабылдау пунктерінің мекен-жайы туралы толық және өзекті ақларатты Сіз: www.bosch-professional.kz ресми сайттан ала аласыз

Кәдеге жарату

Электр құралдар, жабдықтар және бумаларын айналаны қорғайтын кәдеге жаратуға апару қажет.

Электр куралдарды үй қоқысына тастамаңыз!

Тек қана ЕО елдері үшін:

Электр және электрондық ескі құралдар бойынша Еуропа 2012/19/EU ережесі және үлтық заңдарға сайкес пайдалануға жарамсыз электр құралдары бөлек жиналып, кәдеге жаратылуы қажет.

Română
