KULLANIM KILAVUZU GTS 10 J Professional BOSCH

tr Orijinal işletme talimatı

Türkçe...... Sayfa 188

Polski ...... Strona 203

Elektrikli el aletleri için genel güvenlik uyarıları

UYARI

Bu elektrikli el aletiyle birlikte gelen tüm güvenlik uyarılarını,

talimatları, resim ve açıklamaları okuyun. Aşağıda bulunan talimatlara uyulmaması halinde elektrik çarpmalarına, yangınlara ve/veya ağır yaralanmalara neden olabilir.

Bütün uyarıları ve talimat hükümlerini ileride kullanmak üzere saklayın.

Uyarı ve talimat hükümlerinde kullanılan "elektrikli el aleti" terimi, akım şebekesine bağlı (elektrikli) aletlerle akü ile çalışan aletleri (akülü) kapsamaktadır.

Çalışma yeri güvenliği

▶ Çalıştığınız yeri temiz tutun ve iyi aydınlatın. Dağınık veya karanlık alanlar kazalara davetiye çıkarır.
Yakınında patlayıcı maddeler, yanıcı sıvı, gaz veya tozların bulunduğu yerlerde elektrikli el aleti ile çalışmayın. Elektrikli el aletleri, toz veya buharların tutuşmasına neden olabilecek kıvılcımlar çıkarırlar.
Elektrikli el aleti ile çalışırken çocukları ve etraftaki kişileri uzakta tutun. Dikkatiniz dağılacak olursa aletin kontrolünü kaybedebilirsiniz.

Elektrik Güvenliği

▶ Elektrikli el aletinin fişi prize uymalıdır. Fişi hiçbir zaman değiştirmeyin. Korumalı (topraklanmış) elektrikli el aletleri ile birlikte adaptör fiş kullanmayın. Değiştirilmemiş fiş ve uygun priz elektrik çarpma tehlikesini azaltır.
▶ Borular, kalorifer petekleri, ıstıcılar ve buzdolapları gibi topraklanmış yüzeylerle vücudunuzun temas etmesinden kaçının. Vücudunuz topraklandığı anda büyük bir elektrik çarpma tehlikesi ortaya çıkar.
Elektrikli el aletlerini yağmur altında veya nemli ortamlarda bırakmayın. Suyun elektrikli el aleti içine sizması elektrik çarpma tehlikesini artırır.
Kabloya zarar vermeyin. Elektrikli el aletini kablosundan tutarak taşımayın, kabloyu kullanarak çekmeyin veya kablodan çekerek fişi çıkarmayın. Kabloyu ateş, yanıcı ve/veya keskin ve hareket eden maddelerden uzak tutun. Hasarlı veya dolaşmış kablo elektrik çarpma tehlikesini artırır.
Bir elektrikli el aleti ile açık havada çalışırken mutlaka açık havada kullanılmaya uygun uzatma kablosu kullanım. Açık havada kullanılmaya uygun uzatma kablosunun kullanılması elektrik çarpma tehlikesini azaltır.
Elektrikli el aletinin nemli ortamlarda çalıştırılması şartsa mutlaka kaçak akım koruma rölesi kullanın. Kaçak akım koruma rölesi şalterinin kullanımı elektrik çarpma tehlikesini azaltır.

Kişilerin Güvenliği

Dikkatli olun, ne yaptığınıza dikkat edin, elektrikli el aleti ile işinizi makul bir tempo ve yöntemle yürütün. Yorgunsanız, kullandığınız hapların, ilaçların veya alkolün etkisinde iseniz elektrikli el aletini kullanmayın. Elektrikli el aletini kullanırken bir anki dikkatsizlik önemli yaralanmalara neden olabilir.
Daima kişisel koruyucu donanım kullanın. Daima koruyucu gözlük kullanın. Elektrikli el aletinin türü ve kullanımına uygun olarak; toz maskesi, kaymayan iş ayakkabıları, koruyucu kask veya koruyucu kulaklık gibi koruyucu donanım kullanımı yaralanma tehlikesini azaltır.
▶ Aleti yanlışlıkla çalıştırmaktan kaçının. Güç kaynağına ve/veya aküye bağlamadan, elinize alıp taşımadan önce elektrikli el aletinin kapalı olduğundan emin olun. Elektrikli el aletini parmağınız şalter üzerinde dururken taşırsanız ve elektrikli el aleti açıkken fişi prize sokarsanız kazalara neden olabilirsiniz.
Elektrikli el aletini çalıştırmadan önce ayar aletlerini veya anahtarları aletten çıkarın. Elektrikli el aletinin dönen parçaları içinde bulunabileceği bir yardımcı alet yaralanmalara neden olabilir.
▶ Çalışırken vücudunuz anormal durumda olmasın. Çalışırken duruşunuz güvenli olsun ve dengenizi her zaman koruyun. Bu sayede elektrikli el aletini beklenmedik durumlarda daha iyi kontrol edebilirsiniz.
Uygun iş elbiseleri giyin. Geniş giysiler giymeyin ve takı takmayın. Saçlarını zı ve giysileriniz aletin hareketli parçalarından uzak tutun. Bol giysiler, uzun saçlar veya takılar aletin hareketli parçaları tarafından tutulabilir.
Toz emme donanımı veya toz tutma tertibatı kullanırken, bunların bağlı olduğundan ve doğru kullanıldığından emin olun. Toz emme donanımının kullanımı tozdan kaynalanabileceği tehlikeleri azaltır.
Aletleri sık kullanmanız sebebiyle onlara alınmış olmanız, güvenlik prensiplerine uymanızı önlememelidir. Dikkatsiz bir hareket, bir anda ciddi yaralanmalara yol açabilir.

Elektrikli el aletlerinin kullanımı ve bakımı

Elektrikli el aletini aşırı ölçüde zorlamayın. Yaptığınız işe uygun elektrikli el aletleri kullanın. Uygun performanslı elektrikli el aleti ile, belirlenen çalışma alanında daha iyi ve güvenli çalışısınız.
▶ Şalteri bozuk olan elektrikli el aletini kullanmayın. Açılıp kapanamayan bir elektrikli el aleti tehlikelidir ve onarılmalıdır.
Elektrikli el aletinde bir ayarlama işlemine başlamadan, herhangi bir aksesuarı değiştirirken veya elektrikli el aletini elinizden bırakırken fişi güç kaynağından çekin veya aküyü çıkarın. Bu önlem, elektrikli el aletinin yanlışlıkla çalışmasını önler.
Kullanım dışı duran elektrikli el aletlerini çocukların ulaşamayacağı bir yerde saklayın. Aleti kullanmayı bilmeyen veya bu kullanım kılavuzunu okumayan kişilerin aletle çalışmasına izin vermeyin. Deneyimsiz

kişiler tarafından kullanıldığında elektrikli el aletleri tehlikelidir.

Elektrikli el aletinizin ve aksesuarlarının bakımını özenle yapın. Elektrikli el aletinizin kusursuz olarak çalışmasını engelleyebilecek bir durumun olup olmadığını, hareketli parçaların kusursuz olarak işlev görüp görmediklerini ve sıkışıp sıkışmadıklarını, parçaların hasarlı olup olmadığını kontrol edin. Elektrikli el aletini kullanmaya başlamadan önce hasarlı parçaları onartın. Birçok iş kazası elektrikli el aletlerine yeterli bakım yapılmamasından kaynaklanır.
Kesici uçları daima keskin ve temiz tutun. Özenle bakımı yapılmış keskin kenarlı kesme uçlarının malzeme içinde sıkışma tehlikesi daha azdır ve daha rahat kullanım olanağı sağlarlar.
Elektrikli el aletini, aksesuarı, uçları ve benzerlerini, bu özel tip alet için öngörülen talimata göre kullanın. Bu sırada çalışma koşullarını ve yaptığınız işi dikkate alın. Elektrikli el aletlerinin kendileri için öngörülen alanın dışında kullanılması tehlikeli durumlara neden olabilir.
Tutamak ve kavrama yüzeylerini kuru, yağsız ve temiz tutun. Kaygan tutamak ve kavrama yüzeyleri, aletin beklenmeyen durumlarda güvenli şekilde tutulmasını ve kontrol edilmesini engeller.

Servis

Elektrikli el aletinizi sadece yetkili personele ve orijinal yedek parça kullanma koşulu ile onartın. Bu sayede elektrikli el aletinin güvenliğini sürekli hale getirirsiniz.

Tezgah tipi daire testereler için güvenlik talimatları

Korumayla ilgili uyarılar

Korumaların her zaman yerinde olmasını sağlayın. Korumalar çalışma düzeninde ve düzgün biçimde monte edilmiş olmalıdır. Gevşek, hasarlı veya düzgün çalışmayan bir koruma onarılmalı veya değiştirilmelidir.
Her baştan sona kesme işleminde testere bıçağı korumasını ve parçalama bıçağını kullanın. Testere bıçağının iş parçasının tüm kalınlığı boyunca kesme yaptığı baştan sona kesme işlemlerinde koruma ve diğer güvenlik cihazları yaralanma riskini azaltır.
Korumanın ve/veya parçalama bıçağının çıkarılmasını gerektiren bir işlemi tamamladıktan sonra (örneğin kiniş açma) koruma sistemini hemen yeniden takın. Koruma ve parçalama bıçağı yaralanma riskini azaltmaya yardımcı olur.
Cihazı çalıştırmadan önce testere biçagının korumaya, parçalama biçagina veya iş parçasına temas etmediğinden emin olun. Bu parçalara istenmeyen bir temas, tehlikeli koşullara neden olabilir.
Parçalama bicağını her zaman bu kullanma talimatlarında açıklandığı biçimde ayarlayın. Yanlış boşluk verme, konumlandırma veya hizalama, parçalama bicağının geri tepmeyi azaltmada etkisiz hale gelmesine neden olabilir.

Parçalama bıçağının çalışması için iş parçasına temas etmesi gereklidir. Kesilecek iş parçaları parçalama bıçağına temas etmeyecek kadar kısa ise parçalama bıçağı etkisiz kalır. Bu koşullar altında parçalama bıçağı geri tepmeyi engelleyemez.
Parçalama bıçağı için uygun testere bıçağı kullanın. Parçalama bıçağının doğru biçimde çalışabilmesi için testere bıçağı çapı ilgili parçalama bıçağına uygun olmalıdır ve testere bıçağı gövdesi parçalama bıçağı kalınlığından daha ince olmalıdır ve testere bıçağının kesme genişliği parçalama bıçağı kalınlığından daha geniş olmalıdır.

Kesme prosedürü uyarıları

HLIKE: Parmaklarımızı veya ellerinizi asla testere bıçağının yakınlarına veya hattına koymayın. Bir anlık bir dikkatsizlik veya kayma elinizi testere bıçağına doğru yönlendirebilir ve ciddi kişisel yaralanmalara neden olabilir.

İş parçasını sadece dönüş yönünün tersi yönde testere bıçağına doğru besleyin. İş parçasını tezgah üzerinde testere bıçağının dönüş yönüyle aynı yönde beslerseniz iş parçası veya eliniz testere bıçağı tarafından çekilebilir.

Yarma işlemi sırasında asla gönye mastarını iş parçasını beslemek için kullanmayın ve gönye mastarı ile çapraz kesimler sırasında yarma çitini uzunluk durdurucu olarak kullanmayın. İş parçasını aynı anda hem yarma çiti hem de gönye mastarı ile birlikte yönlendirmek testere bıçağının sıkışması ve geri tepmesi ihtimalini arttırır.

Yarma sırasında her zaman çit ile testere biçağı arasında iş parçası besleme gücü uygulayın. Çit ile testere biçağı arasındaki mesafe 150 mm'den kısaysa bir itme çubuğu, mesafe 50 mm'den kısaysa itme bloğu kullanın. "Çalışma yardımı" cihazları ellerinizi testere biçimından güvenli bir mesafede tutar.

▶ Sadece üretici tarafından sağlanan veya talimatlara uygun biçimde üretilmiş olan itme çubuğunu kullanın. Bu itme çubuğu el ile testere biçağı arasında yeterli mesafe sağlar.

▶ Asla hasarlı veya kesilmiş bir itme çubuğunu kullanmayın. Hasarlı bir itme çubuğu kırılarak elinizin testere bıçağına doğru kaymasına neden olabilir.

▶ Hiçbir işlemi "serbest elle" gerçekleştirmeyin. İş parçasını konumlandırmak ve yönlendirmek için her zaman ya yarma çitini ya da gönye mastarını kullanın. "Serbest el" iş parçasını desteklemek veya yönlendirmek için yarma çiti veya gönye mastarı yerine ellerinizi kullanmak demektir. Serbest elle testereleme yanlış hizalama, sıkışma ve geri tepmeye neden olur.

Döner testere bıçağının asla etrafından veya üzerinden uzanmayın. İş parçasına uzanmak hareketli testere bıçağına kazara temas etmenize neden olabilir.

Uzun ve/veya geniş iş parçalarıyla çalışırken iş parçasının düz durması için arkada ve/veya yanlarda ek iş parçası destekleri kullanın. Uzun ve/veya geniş iş parçası tezgahın kenarında dönme eğilimine sahiptir ve

bu durum kontrol kaybına, testere biçagının sıkışmasına ve geri tepmesine neden olur.

▶ İş parçasını sabit bir hızla besleyin. İş parçasını eğmeyin veya bükmeyin. Sıkışma durumunda aleti hemen durdurun, aletin fişini çekin ve sonra sıkışmayı giderin. Testere bıçağının iş parçası tarafından sıkıştırılması geri tepmeye neden olabilir veya motoru durdurabilir.

▶ Testere çalışırken kesilen malzeme parçalarını temizlemeyin. Malzeme çitler arasında veya testere bıçağı koruması arasında sıkışmış olabilir ve testere bıçağı parmaklarını z Kendisine doğru çekebilir. Önce testereyi kapatın ve malzemeleri temizlemeden önce testere bıçağının durmasını bekleyin.

2 mm'den daha ince olan iş parçalarını yarma sırasında tezgahın üzerinde ek bir çit kullanın. İnce bir iş parçası yarma çitinin altında kama gibi sıkışabilir ve geri tepmeye neden olabilir.

Geri tepme nedenleri ve ilgili uyarılar

Geri tepme testere bıçağının sıkışması nedeniyle veya testere bıçağına göre iş parçası kesim hattının hizasının yanlış olması nedeniyle veya iş parçasının bir parçasının testere bıçağı ile yarma çiti arasında veya diğer sabit nesneler arasında sıkışması nedeniyle oluşan ani bir tepkidir.

Geri tepme sırasında en sık yaşanan durum, testere bıçağının arka kısmı tarafından iş parçasının kaldırılması ve operatöre doğru fırlamasıdır.

Geri tepme, testerenin yanlış kullanımının ve/veya yanlış çalışma prosedürlerinin ya da koşullarının bir sonucudur ve aşağıdaki uygun önlemlerin alınması ile engellenebilir.

▶ Asla doğrudan testere biçağı hattı üzerinde durmayın. Her zaman gövdenizi testere biçagının çitin bulunduğu tarafından tutun. Geri tepme iş parçasını testere biçağı hattının üzerinde ve önünde duran herhangi bir kişiye doğru büyük bir hızla fırlatabilir.

▶ İş parçasını çekmek veya desteklemek için asla testere bıçağının üzerinden veya arkasına uzanmayın. Testere bıçağı ile kazara temas edilmesi olasıdır veya geri tepme sırasında parmaklarınız testere bıçağına doğru çekilebilir.

▶ Asla kesilmekte olan iş parçasını dönen testere bıçağına doğru tutmayın veya bastırmayın. Kesilmekte olan iş parçasını dönen testere bıçağına doğru bastırmak bir sıkışmaya ve geri tepmeye neden olur.

▶ Çiti testere bıçağına paralel olarak ayarlayın. Yanlış ayarlanmış bir çit, iş parçasını testere bıçağına doğru iter ve geri tepmeye neden olur.

Kiniş açma kesimleri gibi baştan başa olmayan kesimlerde iş parçasını tezgaha ve çite doğru yönlendirmek için bir itme tarağı kullanın. İtme tarağı geri tepme durumunda bile iş parçasını kontrol etmenize yardımcı olur.

▶ Büyük panellerle çalışırken testere bıçağı sıkışması ve geri tepme riskini en aza indirgemek için panelleri destekleyin. Büyük paneller kendi ağırlıkları sayesinde

esnemeye meyillidir. Tezgahın üzerinden taşan panelin tüm kısımlarının altına destek(ler) yerleştirilmelidir.

Bükülmüş, düğümlenmiş, sarılmış veya düz bir kesme kenarı olmayan iş parçalarını gönye mastarı ile veya çit boyunca keserken ekstra dikkat edin. Bükülmüş, düğümlenmiş veya sarılmış iş parçaları dengesizdir ve testere bıçağındaki centiklerin hizasının bozulmasına, sıkışmaya ve geri tepmeye neden olabilir.
▶ Asla yatay veya dikey olarak yiğılmış birden fazla iş parçası kesmeyin. Testere biçağı bir veya birden fazla parçayı kapabilir ve geri tepmeye neden olabilir.
▶ Testereyi testere biçagı iş parçasının içindeyken yeniden çalıştırdığınızda testere biçagını centik içinde merkezleyin, böylece testere dişi malzemeye temas etmez. Testere biçagı takılmışsa testere yeniden çalıştırıldığında iş parçasını yukarı doğru kaldırabilir ve geri tepmeye neden olabilir.
Testere bıçaklarını her zaman temiz, keskin ve düzgün biçimde yerleştirerek saklayın. Asla)bükülmüş testere bıçaklarını veya dişleri çatlamış veya kırılmış testere bıçaklarını kullanmayın. Keskin ve düzgün yerleştirilmiş testere bıçakları sıkışma, durma ve geri tepme riskini minimize eder.

Tezgah tipi daire testere çalıştırma prosedürü uyarıları

Tezgah rafını çıkarırken, testere bicağını değiştirirken, parçalama bicağında veya testere bicağı korumasında değişiklik yaparken veya makineyi gözetimsiz biçimde bıraktığınızda tezgah tipi daire testereyi kapatın ve güç kablosunu fişten çekin. Engelleyici önlemler kazaların oluşmasını önleyecektir.
Tezgah tipi daire testereyi asla gözetimsiz durumda bırakmayın. Kapatın ve tamamen durana kadar aletin başından ayrılmayın. Kontrolsüz biçimde çalışan bir testere, kontrolsüz bir tehlikedir.
Tezgah tipi daire testereyi iyi aydınlatılmış ve düz bir alana yerleştirin ve ayaklarının ve dengesinin düzgün olduğundan emin olun. İş parçası boyutu göz önüne alındığında iş parçasını rahatça taşıyıp kullanabileceğiqiniz kadar geniş bir alana kurun. Sıkışık, karanlık alanlar ve düzgün olmayan, kaygan zeminler kazalara davetiye çıkarır.
▶ Testere tezgahının ve/veya elektrik süpürgesinin altındaki testereleme tozlarını düzenli olarak temizleyip ortadan kaldırın. Biriken testere tozları alev alabilir ve kendiliğinden yanmaya başlayabilir.
▶ Tezgah tipi daire testere emniyete alınmalıdır. Doğru biçimde emniyete alınmamış bir tezgah tipi daire testere hareket edebilir veya devrilebilir.
- Tezgah tipi daire testereyi açmadan önce aletleri, ahşap artıklarını vb. tezgahtan kaldırın. Dikkati dağıtmaları veya sıkışmaları tehlikeli olabilir.
Her zaman mil deliklerine göre doğru boyutta ve biçimde (elmas veya yuvarlak) olan testere bıçakları kullanın. Testerenin montaj donanımına uymayan testere bıçakları merkezden kaçar ve kontrol kaybına neden olur.

▶ Asla hasarlı veya yanlış testere bıçaklarını flanşlar, testere bıçağı pulları, civatalar veya somunlar gibi montaj malzemeleriyle kullanmayın. Bu montaj malzemeleri testereniz için özel olarak tasarlanmıştır ve güvenli bir çalışma ve optimum performans sağlar.
Asla tezgah tipi daire testere üzerinde durmayın, tezgahı basamak veya platform olarak kullanmayın. Alet devrilirse veya kesme aletiyle yanlışlıkla temas edilirse ciddi yaralanmalar oluşabilir.
Testere biçagının doğru yönde döndüğünden emin olun. Tezgah tipi daire testerede taşlama diskleri, tel fırçalar veya aşındırma diskleri kullanmayın. Uygun olmayan testere biçagi montajı veya önerilmeyen aksesuarların kullanılması ciddi yaralanmalara neden olabilir.

Ek güvenlik talimatı

▶ Testere bıçağını takarken koruyucu iş eldivenleri kullanın. Yaralanma tehlikesi vardır.
▶ HSS çelik testere bıçakları kullanmayın. Bu testere bıçakları kolayca kırılabilir.
Elektrikli el aletini asla tezgah eki olmadan kullanmayın. Arızalı tezgah eklerini değiştirin. Kusursuz işlev gören tezgah eki olmazsa testere biçagıyla yaralanabilirsiniz.
▶ Çalışma yerinizi temiz tutun. Malzeme karışımları özellikle tehlikelidir. Hafif metal tozları yanabilir veya patlayabilir.
▶ İşlemek istediğiniz malzemeye uygun testere biçagı seçin.
▶ Sadece bu kullanma kılavuzunda ve elektrikli el aletinin üzerinde belirtilen tanıtım verilerine uygun ve EN 847-1 uyarınca test edilmiş ve işaretlenmiş testere bıçakları kullanın.
▶ Sadece üretici tarafından bu elektrikli el aletinde kullanılması tavsiye edilen ve işlemek istediğiniz malzemeye uygun testere biçakları kullanın.
▶ İş parçasını sadece çalışır durumdaki testere bıçağına yöneltin. Aksi takdirde testere bıçağının iş parçası içinde takılması sonucu geri tepme tehlikesi oluşabilir.

Semboller

Aşağıdaki semboller elektrikli el aletinizi kullanırken önemli olabilir. Lütfen sembolleri ve anlamlarını zihninize iyice yerleştirin. Sembollerin doğru yorumu elektrikli el aletini daha iyi daha güvenli kullanmanıza yardımcı olur.

Semboller ve anlamları

Elektrikli el aleti çalışır durumda iken ellerinizi kesme alanına uzatmayın.

Testere bıçağına temas ederseniz yaralanma tehlikesi ortaya çıkar.

192 | Türkçe

Semboller ve anlamları

Koruyucu toz maskesi kullanın.

Kulak koruması kullanın. Çalışırken çıkan gürültü kalıcı işitme kayıplarına neden olabilir.

Koruyucu gözlük kullanın.

3 601 M30 502

3 601 M30 532

3 601 M30 562

3 601 M30 572

3 601 M30 542

3 601 M30 5B2

Testere bıçağının ölçülerine dikkat edin. Testere bıçağının delik çapı arada boşluk kalmadan alet miline uymalıdır. Redüktör parçalarının kullanılması gerekli olduğunda, redüktör parçası ölçülerinin testere bıçağı kalınlığına, delik çapına ve uç mili çapına uygun olmasına dikkat edin. Mümkün olduğu kadar testere bıçağı ile birlikte teslim edilen redüktör parçalarını kullanın. Testere bıçağı çapı sembol üzerindeki veriye uymalıdır.

a Testere biçağı çapı en fazla 254 mm olmalıdır.
b Yarma kaması kalınlığı 2,3 mm olmalıdır.
c Dişlerin kesme yönü (testere biçağı üzerindeki okun yönü) yarma kaması üzerindeki okun yönü ile aynı olmalıdır.
d Testere bıçağını değiştirirken kesme genişliğinin 2,4 mm'den daha küçük olmamasına ve biçak kalınlığının 2,2

Semboller ve anlamları

mm'den daha büyük olmamasına dikkat edin. Aksi takdirde yarma kamasının iş parçası içinde sıkışma tehlikesi vardır.

Yarma kaması kalınlığı 2,3 mm'dir.

Mümkün olan iş parçası yüksekliği maksimum 79 mm'dir.

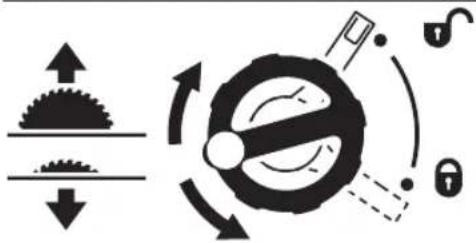

Krankın testere biçagını indirme için dönme yönünü (Taşıma pozisyonu) ve kaldırma yönünü (Çalışma pozisyonu) gösterir.

sağ taraf:

Kilitleme kolunun testere biçagını tespit pozisyonunu ve ayarlama işlemi esnasındaki dikey gönye açısını (testere biçagı hareket ettirilebilir) gösterir.

Gerektiğinde elektrikli el aletinin gösterilen yerlerini yağlayın.

Koruma sınıfı Il'ye giren elektrikli el aletleri güçlendirilmiş veya çift izolasyonludur.

CE işareti ile üretici elektrikli el aletinin AB yönergelerine uygun olduğunu onaylar.

Ürün ve performans açıklaması

Bütün güvenlik talimatını ve uyarıları okuyun. Güvenlik talimatlarına ve uyarılara uyulmadığı takdirde elektrik çarpmasına, yangına ve/veya ciddi yaralanmalara neden olunabilir.

Lütfen kullanma kılavuzunun ön kısmındaki resimlere dikkat edin.

Usulüne uygun kullanım

Bu elektrikli el aleti; bir tezgâh aleti olarak sert ve yumuşak ahşap ile yonga ve elyaflı plakalarda düz hatlı uzunlamasına ve çapraz kesme işleri için tasarlanmıştır. Kesme yapılırken

-60^ ile +60^ arasında yatay gönye açılarının ve -2^ ile 47^ arasında dikey gönye açılarının ayarlanması mümkündür. Uygun testere bıçakları kullanılarak alüminyum profil levhaların ve plastiklerin testerelenmesi de mümkündür.

Şekli gösterilen elemanlar

Şekli gösterilen elemanların numaraları grafik sayfasındaki elektrikli el aleti resmindeki numaralarla aynıdır.

(1) Paralellik mesnedi için kılavuz oluk
(2) Testere biçağı ile paralellik mesnedi arasındaki mesafe için skala
(3) Açılı mesnet
(4) Tutamak girintileri
(5) Açılı mesnet için kılavuz oluk
(6) Koruyucu kapak
(7) Yarma kaması
(8) Testere tezgahı
(9) Paralellik mesnedi
(10) Paralellik mesnedi için testere tezgahında V kılavuz oluşu
(11) Montaj delikleri
(12) Taşıma tutamağı
(13) Testere tezgahı genişletmesi
(14) Çalışma tezgahı GTA600 için tespit laşesi
(15) Testere tezgahı genişletmesi için germe kolu
(16) Dikey gönye açısı ayarı kilitleme kolu
(17) El çarkı
(18) Testere biçağı kaldırma ve indirme kolu
(19) Açma/kapama şalterinin emniyet klapesi
(20) iç altıgen anahtar (2 mm)
(21) iç altıgen anahtar (5 mm)
(22) Halkali anahtar (23 mm)
(23) İtme kolu
(24) Paralellik mesnedi sıkma kuvveti ayar vidası
(25) Masa eklentisi
(26) Testere biçağı
(27) Büyüteç
(28) Profil ray
(29) Kablo tutucu
(30) Ek paralellik mesnedi saklama mesnedi
(31) Talaş atma yeri
(32) Emme adaptörü
(33) Koruyucu kapak saklama mesnedi
(34) Yarma kaması sıkıştırma kolu
(35) Yarma kaması pozisyon pimleri

(36) Masa eklentisi için oluklar
(37) Koruyucu kapak sıkıştırma kolu
(38) Koruyucu kapak kılavuz pimi
(39) Paralellik mesnedi germe kolu
(40) Paralellik mesnedi V kılavuzu
(41) Ek (yedek) paralellik mesnedi
(42) "Ek paralellik mesnedi" tespit seti
(43) Açılı mesnet kılavuz rayı
(44) "Profil ray" tespit seti
(45) Talaş atma yeri tespit vidası
(46) Germe somunu
(47) Mil kilitleme kolu
(48) Sıkma flanşı
(49) Alet mili
(50) Bağlama flanşı
(51) Açı göstergesi (dikey)
(52) Gönye açısı skalası (dikey)
(53) İstenen gönye açısı için tespit topuzu (yatay)
(54) Açılı mesnetteki açı göstergesi
(55) Testere tezgahı mesafe göstergesi
(56) Açma tuşu
(57) Profil yay tırtıllı somunu
(58) 0° dayanak ayarı için yıldız uçlu vida
(59) Dayamak, 0°gönye açısı için (dikey)
(60) Açı göstergesi vidası (dikey)
(61) 45° dayanak ayarı için yıldız uçlu vida
(62) Dayamak, 45°gönye açısı için (dikey)
(63) Testere bicağının önde paralellik ayarı için iç altıgen vidalar (5 mm)
(64) Testere bıçağının arkada paralellik ayarı için iç altıgen vidalar (5 mm)
(65) Testere tezgahi mesafe göstergesi vidası
(66) Paralellik mesnedinin paralelliğini ayarlamaya yarayan iç altıgen vidalar (5 mm)
(67) Paralellik mesnedi mesafe göstergesi için vida
(68) Masa eklentisi için ayar vidaları
(69) "Ek paralellik mesnedi" tespit seti saklama mesnedi
(70) Emme adaptörünün muhafaza edilmesine yönelik saklama mesnedi
(71) Halkalı anahtar ve itme kolu için tespit somunu
(72) iç alyan anahtarın muhafaza edilmesine yönelik saklama mesnedi
(73) Açılı mesnedi saklama mesnedi

194 | Türkçe

Teknik veriler

Tezgah tipi daire testere GTS 10 J GTS 10 J GTS 10 J
Malzeme numarası		3 601 M30 5023 601 M30 572	3 601 M30 532	3 601 M30 562
Giriş gücü W 1800 1800 1600
Anma gerilimi V 220-240 230 110
Frekans Hz 50/60 50/60 50/60
Boştaki devir sayısı dev/dak 3650 3650 3650
İlk hareket akımı sınırlandırması ● ● ●
Ağırlığı EPTA-Procedure 01:2014 uyarınca kg 26,2 26,2 26,2
Koruma sınıfı		☐ / II / II / II	☐	☐
Ölçüler (çıkarılabilir alet elemanları dahil)
Genişlik x Derinlik x Yükseklik	mm	640 x 706 x 330	640 x 706 x 330	640 x 706 x 330
Uygun testere bıçağı ölçüleri
Testere bıçağı çapı	mm	254 254 254
Bıçak kalınlığı	mm	< 2,2	< 2,2	< 2,2
Min. diş kalınlığı/eğimi	mm	>2,4	>2,4	>2,4
Göbek çapı mm	30	30	30

Tezgah tipi daire testere		GTS 10 J		GTS 10 J
Malzeme numarası		3 601 M30 542 3 601 M30 5B2
Giriş gücü W	1800	1800
Anma gerilimi V	220-240	220
Frekans Hz	50/60	60
Boştaki devir sayısı dev/dak	3650	3650
İlk hareket akımı sınırlandırması		●		●
Ağırlığı EPTA-Procedure 01:2014 uyarınca kg		26,2		26,2
Koruma sınıfı		☐/II		☐/II
Ölçüler (çıkarılabilir alet elemanları dahil)
Genişlik x Derinlik x Yükseklik	mm	640 x 706 x 330		640 x 706 x 330
Uygun testere bıçağı ölçüleri
Testere bıçağı çapı	mm	254		254
Bıçak kalınlığı	mm	< 2,2		< 2,2
Min. diş kalınlığı/eğimi	mm	>2,4		>2,4
Göbek çapı mm	25,4	25,4

Maksimum iş parçası boyutları (Bakınız „Maksimum iş parçası boyutları“, Sayfa 199)
Veriler 230 V'luk bir anma gerilimi [U] için geçerlidir. Farklı gerilimlerde ve farklı ülkelere özgü tiplerde bu veril değişebilir.

Gürültü bilgisi

Gürültü emisyon değerleri EN 62841-3-1 uyarınca belirlenmektedir.

Elektrikli el aletinin A ağırlıklı gürültü seviyesi tipik olarak: Ses basıncı seviyesi 111 dB(A); ses gücü seviyesi 124 dB(A). Tolerans K = 3 dB.

Kulak koruması kullanın!

Bu talimatta belirtilen gürültü emisyon değeri standart bir ölçme yöntemi ile ölçülmüştür ve elektrikli el aletlerinin

karşılaştırılmasında kullanılabilir. Bu değer gürültü emisyonunun geçici olarak tahmin edilmesine uygundur. Belirtilen gürültü emisyon değeri elektrikli aletin temel kullanımını temsil etmektedir. Ancak elektrikli el aleti başka uygulama türleri için, farklı uçlar veya yetersiz bakımla kullanılacak olursa, gürültü emisyon değerinde farklılık görülebilir. Bu da gürültü emisyonunu toplam çalışma süresinde belirgin ölçüde yükseltebilir. Gürültü emisyonunu tam olarak belirleyebilmek için aletin kapalı olduğu süreleri veya açık olduğu halde gerçekten kullanılmadığı süreleri de dikkate almanız gerekir. Bu da

toplam çalışma süresindeki gürültü emisyonunu belirgin ölçüde düşürebilir.

Montaj

Elektrikli el aletinin yanlışlıkla çalışmasına izin vermeyin. Montaj sırasında ve elektrikli el aletinin kendinde çalışma yaparken şebeke fişi prize takılı olmamalıdır.

Teslimat kapsamı

Elektrikli el aletini ilk kez işletmeye almadan önce aşağıda sıralanan bütün parçaların mevcut olup olmadığını kontrol edin:

• Testere bıçağı (26) takılı tezgah tipi daire testere ve yarma kaması (7)
• Açılı mesnet (3)
• Profil ray (28)
• Sabitleme seti "Profil ray" (44) (kilavuz ray, tırtıllı somun, vida, besleme pulu)
• Paralellik mesnedi (9)
• Ek paralellik mesnedi (41)
• "Ek paralellik mesnedi" sabitleme seti (42) (3 sabitleme vidası, 3 besleme pulu, 3 kelebek somun)
• Koruyucu kapak (6)
• iç altıgen anahtar (21)
• iç altıgen anahtar (20)
• Halkali anahtar (22)
• itme kolu (23)
• Masa eklentisi (25)
• Emme adaptörü (32)

Not: Elektrikli el aletinde hasar olup olmadığını kontrol edin. Elektrikli el aletini kullanmaya devam etmeden önce koruyucu donanımların veya hafif hasarlı parçaların kusursuz durumda olup olmadıklarını ve usulüne uygun işlev görüp görmediklerini kontrol etmeniz gerekir. Hareketli parçaların doğru işlev görüp görmediklerini ve sıkışıp sıkışmadığını veya parçaların hasarlı olup olmadığını kontrol edin. Bütün parçaların doğru olarak takılmış olması ve kusursuz bir işletimin gereklerini yerine getirmesi gerekir. Hasarlı koruma donanımlarını ve parçaları yetkili bir serviste onarılmasını sağlamalı veya değiştirmelisiniz.

Parçaların montajı

• Aletle birlikte teslim edilen bütün parçaları ambalajdan dikkatli biçimde çıkarın.
• Bütün ambalaj malzemesini elektrikli aletten ve birlikte teslim edilen aksesuardan alın.
• Motor bloğu altındaki ambalaj malzemesinin alınmış olmasına dikkat edin.

Doğrudan gövdeye aşağıdaki alet elemanları sabitlenmiştir: İtme kolu (23), halkalı anahtar (22), iç altigen anahtar (21) ve (20), paralellik mesnedi (9), açılı mesnet (3), emme adaptörü (32), sabitleme setli ek paralellik mesnedi (41) (42), koruma kapağı (6).

- Bu alet elemanlarından birine ihtiyaç duymanız halinde dikkatli bir şekilde saklama deposundan çıkarın.

Yarma kamasının konumlandırılması (bkz. resimler a1-a2)

Uyarı: Gerekiyorsa konumlandırma yapmadan önce takılacak bütün parçaları temizleyin.

• Kolu (18) saat yönünde sonuna kadar çevirerek testere bıçağının (26) testere tezgahı üzerinde mümkün olan en yüksek konuma gelmesini sağlayın.
• Sıkıştırma kolunu (34) gevşetin.
• Yarma kamasını (7) sıkıştırma koluna doğru (34) yukarı çekilebilecek ölçüde itin.
• Yarma kamasını, testere bıçağının tam ortasına konumlanıncaya kadar yukarı çekin.
• Her iki pimin (35) yarma kamasının alt deliklerini kavramasını sağlayın ve sıkıştırma kolunu (34) tekrar sıkın.

Masa eklentisinin takılması (bkz. resim b)

• Masa eklentisini (25) alet yuvasındaki (36) arka oluklara takın.
• Masa eklentisini aşağı doğru indirin.
• Masa eklentisini önde alet yuvasına geçene kadar bastırın. Masa eklentisinin (25) ön tarafı arka taraf düz veya testere tezgahının biraz altında olmalıdır, (Bakınız „Masa eklentisi seviyesinin ayarlanması (bkz. resim N)“, Sayfa 200).

Koruma kapağının takılması (bkz. resimler c1-c2)

Uyarı: Koruma kapağını sadece yarma kaması en üst konumda tam olarak testere bıçağının merkezine konumlandırıldığında takın (bkz. şekil a2). Koruma kapağını, yarma kaması alt konumdayken takmayın (teslimat durumu veya yivlerin testereleme pozisyonu) (bkz. şekil a1).

- Sıkıştırma kolunu (37) gevşetin ve koruma kapağını (6) saklama mesnedinden (33) çıkarın.

- Koruma kapağının testere biçağı korumasını (üst metal yay) (6) bir elinizle tutun ve diğer elinizle sıkıştırma kolunu (37) yukarı kaldırın.

- Kılavuz pimleri (38) yarma kamasındaki (7) oluşun arkasına itin.

- Koruma kapağını (6) testere biçağı koruması (üst metal yay) testere tezgahının (8) üst yüzeyine paralel durana kadar aşağı itin.

- Sıkıştırma kolunu (37) aşağı doğru bastırın. Sıkıştırma kolu hissedilir ve işitilir biçimde kavrama yapmalı ve koruyucu kapak (6) sıkıca ve güvenli biçimde takılmış olmalıdır.

▶ Çalışmaya başlamadan önce her defasında koruyucu kapağın kusursuz biçimde hareket edip etmediğini kontrol edin. Koruyucu kapak hiçbir yere temas etmeden rahatça hareket etmiyorsa ve hemen kapanmıyorsa elektrikli el aletini kullanmayın.

Paralellik mesnedinin takılması (bkz. resim d)

Paralellik mesnedi (9) testere bıçağının soluna veya sağına konumlandırılabilir.

196 | Türkçe

• Sıkma tutamağını (39) paralellik mesnedinde (9) gevşetin. Böylece V kılavuz (40) boşa alınır.
  – Önce paralellik mesnedinin V kılavuz oluşunu (10) testere tezgahına yerleştirin. Daha sonra paralellik mesnedini (1) testere tezgahının ön kılavuz oluşuna konumlandırın. Paralellik mesnedi bu durumda istendiği gibi itilebilir.
• Paralellik mesnedini tespit etmek için germe tutamağını (39) aşağı indirin.

Ek paralellik mesnedinin takılması (bkz. resim e) İnce iş parçalarını testerelerken ve dikey gönye açısından testereleme yaparken ek paralellik mesnedini (41) paralellik mesnedine (9) monte edin.

Yapılan işe göre ek paralellik mesnedi paralellik mesnedinin (9) sağına veya soluna takılabilir.

"Ek paralellik mesnedi" tespit setini (42) (2 tespit vidası, 2 besleme pulu, 2 kelebek somun) montajı için kullanın.
- Tespit vidalarını paralellik mesnedinin (9) yan taraflarındaki deliklerden itin.
– Vidaların başları ek paralellik mesnedin için kılavuz işlevi görür.
- Ek paralellik mesnedini (41) tespit vidalarının başları üzerine itin.
- Besleme pullarını tespit vidaları üzerine yerleştirin ve vidaları kelebek somunlarla sıkın.

Açılı mesnedin takılması (bkz. resimler f1-f2)

- Rayı (43) açılı mesnette (3) testere tezgahının öngörülen iki kılavuz olduğundan (5) birine yerleştirin.

Uzun iş parçalarını daha iyi yerleştirmek üzere açılı mesnet profil rayla (28) genişletilebilir.

– Gerektiğinde profil rayı tespit seti (44) yardımı ile açılı mesnede takın.

Toz ve talaş emme

Kurşun içeren boyalar, bazı ahşap türleri, mineraller ve metaller gibi maddeler işlenirken ortaya çıkan toz sağlığa zararlı olabilir. Bu tozlara temas etmek veya bu tozlari solumak alerjik reaksiyonlara ve/veya kullanıcıının veya onun yakınındaki kişilerin nefes alma yollarındaki hastalıklara neden olabilir.

Kayın veya meşe gibi bazı ağaç tozları kanserojen etkiye sahiptir, özellikle de ahşap işleme sanayiinde kullanılan katkı maddeleri (kromat, ahşap koruyucu maddeler) ile birlikte. Asbest içeren malzemeler sadece uzmanlar tarafından işlenmelidir.

• Mümkün olduğu kadar işlediğiniz malzemeye uygun bir toz emme tertibatı kullanın.
  – Çalışma yerinizi iyi bir biçimde havalandırın.
• P2 filtre sınıfı filtre takılı soluk alma maskesi kullanmanızı tavsiye ederiz.

İşlenen malzemelere ait ülkenizdeki geçerli yönetmelik hükümlerine uyun.

Toz ve talaş emme tertibatı toz, talaş veya iş parçası kırıkları tarafından bloke edilebilir.

– Elektrikli el aletini kapatın ve fişi prizden çekin.
- Testere bıçağının tam olarak durmasını bekleyin.

- Blokajın nedenini belirleyin ve bu nedeni ortadan kaldırın.

▶ Çalıştığınız yerde toz birikmemesine dikkat edin. Tozlar kolayca alevlenebilir.
Alüminyum malzemeyi testerelerken yangın tehlikesinden kaçınmak için talaş atma yerini boşaltın ve talaş emme tertibatı kullanmayın.

Talaş atma yerinin boşaltılması (bkz. resim g)

İş parçası kırıklarını ve büyük talaşları atmak üzere talaş atma yerini (31) boşaltabilirsiniz.

• Elektrikli el aletini kapatın ve fışı prizden çekin.
• Testere bıçağı tam olarak duruncaya kadar bekleyin.
• Tespit vidasını (45) iç altıgen anahtarla (21) gevşetin.
• Talaş atma yerini (31) çekerek çıkarın ve iş parçası kırıkları ile talaşları temizleyin.
• Talaş atma yerini tekrar elektrikli el aletine takın.

Harici emme sistemi (bkz. resim h)

Aletle birlikte teslim edilen emme adaptörünü (32) talaş atma yerine (31) bir toz emme makinesi bağlamak için kullanın.

- Emme adaptörü (32) ile toz emme makinesi hortumunu birbirine sıkıca takın.

Toz emme makinesi işlenen malzemeye uygun olmalıdır. Özellikle sağlığa zararlı, kanserojen veya kuru tozları emdirirken özel toz emme makinesi (sanayi tipi toz emme makinesi) kullanın.

Sabit veya esnek montaj

▶ Güvenli bir kullanımı garantiye almak için elektrikli el aletini düz ve sağlam bir zemine (örneğin bir tezgaha) monte etmelisiniz.

Bir çalışma yüzeyine montaj (bkz. resim i)

– Elektrikli el aletini uygun bir vidalı bağlantı ile iş yüzeyine sabitleyin. Bunun için delikler (11) öngörülmüştür.

Bir Bosch çalışma tezgahına montaj (bkz. resim j)

Bosch çalışma tezgahları (örneğin GTA 600) yüksekliği ayarlanabilir ayaklarıyla elektrikli el aletinin her türlü zeminde kullanılabilmesine olanak sağlar.

▶ Çalışma tezgahı ekinde teslim edilen bütün uyarıları ve talimatı okuyun. Uyarı ve talimat hükümlerine uyulmadığı takdirde elektrik çarpması, yangın ve/veya ağır yaralanmalar ortaya çıkabilir.
▶ Elektrikli el aletini takmadan önce çalışma tezgahını doğru biçimde monte edin. Tezgahın çökmemesi için kusursuz montaj önemlidir.
– Elektrikli el aletini çalışma tezgahına nakliye konumunda monte edin.

Testere bıçağının değiştirilmesi (bkz. resimler k1-k4)

▶ Elektrikli el aletinin kendinde bir çalışma yapmadan önce her defasında fişi prizden çekin.
▶ Testere biçagını takarken koruyucu iş eldivenleri kullanın. Yaralanma tehlikesi vardır.

▶ Sadece müsaade edilen maksimum hızları elektrikli el aletinin boştaki devir sayısından yüksek olan testere bıçaklarını kullanın.
▶ Sadece bu kullanma kılavuzunda ve elektrikli el aletinin üzerinde belirtilen tanıtım verilerine uygun ve EN 847-1 uyarınca test edilmiş ve işaretlenmiş testere bıçakları kullanın.
Sadece üretici tarafından bu elektrikli el aletinde kullanılması tavsiye edilen ve işlemek istediğiniz malzemeye uygun testere bıçaklarını kullanın. Bu testere dişi uçlarının aşırı ısınmasını ve işlenen plastiğin erimesini önler.
▶ HSS çelik testere bıçakları kullanmayın. Bu testere bıçakları kolayca kırılabilir.

Testere bıçağının sökülmesi

• Kolu (18) saat yönünde sonuna kadar çevirerek testere bıçağının (26) testere tezgahı üzerinde mümkün olan en yüksek konuma gelmesini sağlayın.
• Sıkıştırma kolunu (37) açın ve koruyucu kapağı (6) yarma kaması (7) olduğundan çekin.
• Bir tornavida yardımı ile masa eklentisini (25) ön taraftan kaldırın ve alet yuvasından alın.
• Germe somununu (46) halkalı anahtarla (22) döndürün ve aynı zamanda kilitlenene kadar mil kilitleme kolunu (47) çekin.
• Mil kilitleme kolunu çekili tutun ve germe somununu saat hareket yönünün tersine çevirerek sökün.
• Sıkma flanşini (48) alın.
• Testere bıçağını (26) çıkarın.

Testere bıçağının takılması

Eğer gerekiyorsa takmadan önce bütün parçaları temizleyin.

- Yeni testere bıçağını alet milinin (50) bağlama flanşına (49) yerleştirin.

Uyarı: Çok küçük testere bıçakları kullanmayın. Testere bıçağı ile yarma kaması arasındaki radyal aralık en fazla 3–8 mm olmalıdır.

Montaj işlemi esnasında dişlerin kesme yönünün (testere bıçağı üzerindeki ok yönü) yarma kaması üzerindeki ok ile aynı olmasına dikkat edin!

• Sıkma flanşini (48) ve germe somununu (46) yerleştirin.
• Germe somununu (46) halkalı anahtarla (22) döndürün ve aynı zamanda kilitlenene kadar mil kilitleme kolunu (47) çekin.
• Germe somununu saat hareket yönünde çevirerek sıkın.
• Masa eklentisini (25) tekrar takın.
• Koruyucu kapağı (6) tekrar takın.

işletim

▶ Elektrikli el aletinin kendinde bir çalışma yapmadan önce her defasında fişi prizden çekin.

Testere bicağının nakliye ve çalışma konumları Nakliye konumu

• Koruyucu kapağı (6) çıkarın, masa eklentisini (25) çıkarın ve yarma kamasını (7) en alt konuma konumlandırın. Masa eklentisini (25) tekrar takın.
• Kolu (18) testere biçağı (26) dişleri testere tezgahı (8) altına gelinceye kadar saat yönünün tersine çevirin.
• Testere tezgahı genişletmesini (13) sonuna kadar içeri itin. Germe tutamağını (15) aşağı bastırın. Bu yolla testere tezgahı genişletmesi sabitlenir.

Çalışma konumu

• Yarma kamasını (7) en üst konumda tam olarak testere bıçağının merkezinin üzerine konumlandırın, masa eklentisini (25) takın ve koruyucu kapağı (6) monte edin.
• Kolu (18) saat yönünde testere bıçağı (26) dişleri iş parçasının yaklaşık 3–6 mm üzerine gelecek şekilde çevirin.

Dikey ve yatay gönye açısının ayarlanması

Hassas kesme işleminin güvenceye alınabilmesi için yoğun kullanımdan sonra elektrikli el aletinin temel ayarlarını kontrol etmelisiniz ve gerekiyorsa ayarları yeniden yapmalısınız.

Dikey gönye açısının ayarlanması (testere bıçağı) (Bakınız: Resim A)

Dikey gönye açısı -2° ila 47° arasındaki bir aralıkta ayarlanabilir.

- Kilit vidasını (16) saat yönünün tersine çevirerek gevşetin.

Uyarı: Kilitleme kolu tam olarak gevşetildiğinde testere bıçağı yerçekimi nedeniyle yaklaşık 30°'ye tekabül eden bir konuma devrilir.

• El çarkını (17) oluk boyunca açı göstergesi (51) istediğiniz dikey gönye açısını gösterinceye kadar çekin veya itin.
• El çarkını bu pozisyonda tutun ve kilitleme kolunu (16) tekrar sıkın.

0° ve 45° standart dikey açının hızlı ve hassas ayarlanması için fabrika tarafından ayarlanan mesnetler ((59), (62)) öngörülmüştür.

Yatay gönye açısının ayarlanması (açılı mesnet) (bkz. resim B)

Yatay gönye açısı 60° (sol) ile 60° (sağ) arasında ayarlanabilir.

• Sıkılmış ise sabitleme topuzunu (53) gevşetin.
• Açılı mesnedi açı göstergesi (54) istenen gönye açısını gösterinceye kadar çevirin.
• Tespit topuzunu (53) tekrar sıkın.

Testere tezgahının büyütilmesi

Uzun ve ağır iş parçalarının boştaki uçları beslenmeli veya desteklenmelidir.

198 | Türkçe

Testere tezgahı genişletmesi (bkz. resim C)

Testere tezgahı genişletmesi (13) testere tezgahını (8) sağa doğru maksimum 625 mm genişletir.

• Testere tezgahı genişletmesi için germe tutamağını (15) sonuna kadar yukarı çekin.
• Testere tezgahı genişletmesini (13) istediğiniz uzunluğa kadar dışarı çekin.
• Germe tutamağını (15) aşağı bastırın. Bu yolla testere tezgahı genişletmesi sabitlenir.

Paralellik mesnedinin ayarlanması

Paralellik mesnedi (9) testere bıçağının soluna (siyah skala) veya sağına (gümüş renkli skala) konumlandırılabilir. Büyüteçteki (27) işaret paralellik mesnedi ile testere bıçağı arasındaki mesafeyi skalada (2) gösterir. Paralellik mesnedini testere bıçağının istediğiniz tarafına konumlandırın (Bakınız „Paralellik mesnedinin takılması (bkz. resim d)“, Sayfa 195)

Dışarı çekilmemiş testere tezgahı ile paralellik mesnedinin ayarlanması

• Sıkma tutamağını (39) paralellik mesnedinde (9) gevşetin. Paralellik mesnedini büyüteç (27) içindeki işaret testere bıçağına istenen mesafeyi gösterinceye kadar itin. Dışarı çekilmemiş testere tezgahında gümüş renkli skalanın (2) alt yazısı geçerlidir.
• Tespit etmek üzere germe kolunu (39) tekrar aşağı bastırın.

Dışarı çekilmemiş testere tezgahı ile paralellik mesnedinin ayarlanması (bkz. resim D)

• Paralellik mesnedini testere bıçağının sağına konumlandırın. Paralellik mesnedini büyüteçteki (27) işaret alt skalada 26 cm gösterecek ölçüde itin.
  Tespit etmek üzere germe kolunu (39) tekrar aşağı bastırın.
• Testere tezgahı genişletmesi için germe tutamağını (15) sonuna kadar yukarı çekin.
• Testere tezgahı genişletmesini (13) mesafe göstergesi (55) üst skalada testere bıçağına istenen mesafeyi gösterecek ölçüde dışarı çekin.
• Germe tutamağını (15) aşağı bastırın. Bu yolla testere tezgahı genişletmesi sabitlenir.

Ek paralellik mesnedinin ayarlanması (bkz. resim E)

İnce iş parçalarını testerelerken ve dikey gönye açısından testereleme yaparken ek paralellik mesnedini (41)

paralellik mesnedine (9) monte edin.

Yapılan işe göre ek paralellik mesnedi paralellik mesnedinin (9) sağına veya soluna takılabilir.

Çalışma esnasında iş parçaları paralellik mesnedi ile testere bıçağı arasında sıkışabilir, yukarı doğru çıkan testere bıçağı tarafından tutulabilir ve savrulabilir.

Bu nedenle ek paralellik mesnedini, kılavuz ucu testere bıçağının ön dişi ile yarma kamasının ön kenarı arasında bulunacak biçimde ayarlayın.

• Tespit setinin kelebek somunlarını (42) gevşetin ve ek paralellik mesnedini her iki vida da tespit yapabilecek ölçüde itin.
• Kelebek somunları tekrar sıkın.

Yarma kamasının ayarlanması

Yarma kaması (7) testere bicağının (26) kesme oluşu içinde sıkışmasını önler. Aksi takdirde testere bicağı iş parçası içinde takılacak veya sıkışacak olursa geri tepme tehlikesi ortaya çıkar.

Yarma kamasının her zaman kusursuz biçimde ayarlanmış olmasına dikkat edin:

• Testere biçağı ile yarma kaması arasındaki radyal aralık en fazla 3–8 mm olmalıdır.
  – Yarma kamasının kalınlığı kesme genişliğinden küçük ve biçak kalınlığından büyük olmalıdır.
  – Yarma kaması daima testere biçağı ile yanı çizgide olmalıdır.
• Normal kesme işlerinde yarma kaması daima en yüksek konumda bulunmalıdır.

Yarma kamasının yüksekliğinin ayarlanması (bkz. resim F)

Olukların kesilmesi için yarma kamasının yüksekliğinin ayarlanması gerekir.

• Oluk ve yiv açarken elektrikli el aletini daima uygun koruyucu donanımla kullanın (örneğin tünel koruyucu kapak, itme tarağı).
  – Sıkıştırma kolunu (37) açın ve koruyucu kapağı (6) yarma kaması (7) olduğundan çekin. Koruyucu kapağı hasarlara karşı korumak için gövdedeki öngörülen mesnette (33) (bkz. şekil 01) saklayın.
• Kolu (18) saat yönünde sonuna kadar çevirerek testere bıçağının (26) testere tezgahı üzerinde mümkün olan en yüksek konuma gelmesini sağlayın.
• Sıkıştırma kolunu (34) gevşetin.
• Yarma kamasını pimlerden (35) dışarı çekin (sıkıştırma kolunu (34) biraz dışarı çekin) ve yarma kamasını (7) sonuna kadar aşağı bastırın.
• Her iki pimin (35) yarma kamasının üst deliklerini kavramasını sağlayın ve sıkıştırma kolunu (34) tekrar sıkın.

Çalıştırma

▶ Şebeke gerilimine dikkat edin! Akım kaynağının gerilimi elektrikli el aletinin tip etiketinde belirtilen gerilimle aynı olmalıdır.

Açılması (bkz. resim G1)

Enerjiden tasarruf etmek için elektrikli el aletini sadece kullandığınızda açın.

• Emniyet klapesini (19) yukarı kaldırın.
• Çalıştırma için yeşil açma tuşuna (56) basın.
• Emniyet klapesini (19) tekrar aşağı indirin.

Kapatma (bkz. resim G2)

- Emniyet klapesine (19) basin.

Elektrik kesintisi

Açma/kapama şalteri sıfır gerilim şalteri olup, elektrik kesintilerinden sonra (örneğin çalışma sırasında fişin prizden çıkması sonucu) elektrikli el aletinin tekrar çalışmasını önler. Elektrikli el aletini sonradan tekrar çalıştırmak için yeşil açma tuşuna (56) tekrar basılmalıdır.

Çalışırken dikkat edilecek hususlar

Genel kesme talimatı

Bütün kesme işlerinde önce testere bıçağının hiçbir zaman dayamaklara veya başka parçalara temas etmeyeceğinden emin olmalısınız.
- Oluk ve yiv açarken elektrikli el aletini daima uygun koruyucu donanımla kullanın (örneğin tünel koruyucu kapak, itme tarağı).
▶ Elektrikli el aletini çentik açmak (iş parçası içinde biten oluk) için kullanmayın.

Testere bıçağını çarpma ve darbelere karşı koruyun. Testere bıçağına yandan baskı uygulamayın.

İş parçasının sıkma yapmaması için yarma kaması ile testere bıçağı aynı hizada olmalıdır.

Eğilmiş veya)bükülmüş iş parçalarını işlemeyin. İş parçasının paralellik mesnedine dayanacak düz bir kenarı olmalıdır. İtme takozunu daima elektrikli el aletinde saklayın.

Kullanıcının pozisyonu (bkz. resim H)

Asla doğrudan testere biçagı hattı üzerinde durmayın. Her zaman gövdenizi testere biçagının çitin bulunduğu tarafından tutun. Geri tepme iş parçasını testere biçagı hattının üzerinde ve önünde duran herhangi bir kişiye doğru büyük bir hızla fırlatabilir.

- Ellerinizi, parmaklarını ve kollarınızı dönmekte olan testere biçağından uzak tutun.

Aşağıdaki uyarılara uyun:

- İş parçasını iki elinizle sıkıca tutun ve testere tezgahına doğru itin.

– İnce iş parçaları için ve dikey gönye açılarında testereleme yaparken daima aletle birlikte teslim edilen itme kolu (23) ve ek paralellik mesnedini (41) kullanın.

Maksimum iş parçası boyutları

dikey gönye açısı İş parçası maksimum
	yüksekliği [mm]
0°	79
45°	56

Kesme

Düz hatlı kesme

• Paralellik mesnedini (9) istenen paralellik mesnedinin kesme genişliğine ayarlayın (Bakınız „Paralellik mesnedinin ayarlanması“, Sayfa 198).

• İş parçasını testere tezgahında koruyucu kapak (6) önüne koyun.

• Testere bıçağını koldan (18) testere bıçağının (26) üst dişleri iş parçasının yaklaşık 3 - 6 mm üzerine gelecek şekilde kaldırın veya alçaltın.

• Elektrikli el aletini çalıştırın.
  – İş parçasını düzgün itme kuvveti ile testereleyin. Çok fazla baskı uygularsanız, testere biçağı uçları aşırı ısınabilir ve iş parçası zarar görebilir.
• Elektrikli el aletini kapatın ve testere biçağı tam olarak duruncaya kadar bekleyin.

Dikey gönye açısından kesme yapma

• Testere bıçağının istenen dikey gönye açısını ayarlayın. Testere bıçağı sola doğru yatırıldığında, paralellik mesnedi (9) testere bıçağının sağında olmalıdır.
• Çalışma adımlarını buna göre takip edin: (Bakınız „Düz hatlı kesme“, Sayfa 199)

Yatay gönye açısıyla testereleme (bkz. resim I)

• İstenen gönye açısını yatay gönye aşısıyla açılı mesnette (3) ayarlayın.
  – İş parçasını profil raya (28) yerleştirin. Profil kesme hattı içinde olmamalıdır. Bu gibi durumlarda tırtıllı somunu (57) gevşetin ve profil rayını kaydırın.
• Testere bıçağını koldan (18) testere bıçağının (26) üst dişleri iş parçasının yaklaşık 3–6 mm üzerine gelecek şekilde kaldırın veya alçaltın.
• Elektrikli el aletini çalıştırın.
• Bir elinizle iş parçasını profil raya (28) doğru itin ve diğer elinizle açılı mesnedi tespit topuzunda (53) yavaşça kılavuz olukta (5) öne itin.
• Elektrikli el aletini kapatın ve testere biçağı tam olarak duruncaya kadar bekleyin.

Temel ayarların kontrolü ve ayarlanması

Hassas kesme işleminin güvenceye alınabilmesi için yoğun kullanımdan sonra elektrikli el aletinin temel ayarlarını kontrol etmelisiniz ve gerekiyorsa ayarları yeniden yapmalısınız.

Bunun için deneyime ve özel aletlere ihtiyacınız vardır. Bosch Müşteri Servisi bu işlemi hızlı ve güvenilir biçimde yapar.

Standart dikey gönye açısı 0°/45° için mesnetleri ayarlayın

• Elektrikli el aletini çalışma konumuna getirin.
• Testere bıçağının dikey gönye açısını 0° ayarlayın.
• Koruyucu kapağı (6) çıkarın.

Kontrol (bkz. resim J1)

- Açı mastarını 90°ye ayarlayın ve testere tezgahı (8) üzerine yerleştirin.

Açı mastarının kolu tüm uzunluğu boyunca testere biçağı (26) ile aynı hizada olmalıdır.

Ayarlama (bkz. resim J2)

- Vidayı (58) gevşetin. Böylece 0° mesnet (59) kaydırılabilir.

- Kilitleme kolunu (16) gevşetin.

200 | Türkçe

• El çarkını (17) 0° mesnedine doğru açı mastarının kolu tüm uzunluğu boyunca testere biçağı ile aynı hizaya gelinceye kadar itin.
• El çarkını bu pozisyonda tutun ve kilitleme kolunu (16) tekrar sıkın.
• Vidayı (58) tekrar sıkın.

Açı göstergesi (51) ayarlama işleminden sonra skalanın 0° işareti (52) ile aynı çizgide değilse, vidayı (60) piyasada bulunan bir yıldız tornavida ile gevşetin ve açı göstergesini 0° işareti boyunca doğrultun.

Yukarıdaki işlem adımlarını dikey gönye açısı 45 (Vidanın (61) gevşetilmesi; 45°-dayamağının (62) itilmesi) için de tekrarlayın. Açı göstergesinin (51) konumu bu işlem esnasında değişmemelidir.

Testere bıçağının açılı mesnedinin kılavuz oluklarına paralelliği (bkz. resim K)

– Elektrikli el aletini çalışma konumuna getirin.
- Koruyucu kapağı (6) çıkarın.

Kontrol

• Bir kurşun kalemle arkada masa eklentisinin üzerinde görünen ilk sol testere dişini işaretleyin.
• Bir açı mastarını 90°ye ayarlayın ve kılavuz oluk (5) kenarına yerleştirin.
• Açı mastarının kolunu işaretlenmiş bulunan testere biçağı dişine temas edinceye kadar itin ve testere biçağı ile kılavuz oluk arasındaki mesafeyi okuyun.
• Testere bıçağını işaretlenmiş olan dış masa eklentisi üzerine gelinceye kadar çevirin.
• Açı mastarını kılavuz oluk boyunca işaretlenmiş dişe kadar itin.
• Testere biçağı ile kılavuz oluk arasındaki mesafeyi tekrar ölçün.

Ölçülen her iki mesafe de aynı olmalıdır.

Ayarlama

• Önde, testere tezgahı altındaki iç altigen vidaları (63) ve arkada testere tezgahı altındaki iç altigen vidaları (64) aletle birlikte teslim edilen iç altigen anahtarla (21) gevşetin.
• Testere bıçağını dikkatli bir biçimde kılavuz olukla (5) paralel hale gelinceye kadar hareket ettirin.
• Vidalari (63) ve (64) tekrar sıkın.

Testere tezgahının mesafe göstergesinin ayarlanması (bkz. resim L)

- Paralellik mesnedini testere biçagının sağına konumlandırın.

Paralellik mesnedini büyüteçteki (27) işaret alt skalada 26 cm gösterecek ölçüde itin.

Tespit etmek üzere germe kolunu (39) tekrar aşağı bastırın.

- Germe tutamağını (15) sonuna kadar yukarı çekin ve testere tezgahı genişletmesini (13) sonuna kadar dışarı çekin.

Kontrol

Mesafe göstergesi (55) üst skalada (2) büyüteç (27) içindeki işaretin alt skalada (2) gösterdiği değeri göstermelidir.

Ayarlama

• Testere tezgahı genişletmesini (13) sonuna kadar dışarı çekin.
  – Vidayı (65) bir yıldız tornavida ile gevşetin ve mesafe göstergesini (55) üst skaladaki 26cm işareti boyunca (2) doğrultun.

Paralellik mesnedinin paralelliğinin ayarlanması (bkz. resim M)

– Elektrikli el aletini çalışma konumuna getirin.
- Koruyucu kapağı (6) çıkarın.
- Paralellik mesnedinin sıkma tutamağını (39) gevşetin ve paralellik mesnedini testere bıçağına temas edinceye kadar itin.

Kontrol

Paralellik mesnedi (9) tüm uzunluğu boyunca testere bıçağına temas etmelidir.

Ayarlama

• İç altıgen vidaları (66) aletle birlikte teslim edilen iç altıgen anahtarla (21) gevşetin.
• Paralellik mesnedini (9) tüm uzunluğu boyunca testere bıçağına temas edecek biçimde hareket ettirin.
• Paralellik mesnedini bu pozisyonda tutun ve germe tutamağını (39) tekrar aşağı bastırın.
• İç altıgen vidaları (66) tekrar sıkın.

Paralellik mesnedi germe kuvvetinin ayarlanması

Paralellik mesnedinin (9) germe kuvveti sık kullanımdan sonra azalabilir.

- Ayar vidasını (24) paralellik mesnedi tekrar testere tezgahı üzerinde sıkıca sabitlenecek şekilde sıkın.

Paralellik mesnedinin büyütecinin ayarlanması (bkz. resim M)

– Elektrikli el aletini çalışma konumuna getirin.
- Koruyucu kapağı (6) çıkarın.
- Paralellik mesnedini (9) sağdan testere bıçağına temas edinceye kadar itin.

Kontrol

Büyüteç (27) işareti skalanın 0 mm işareti ile aynı hizada (2) olmalıdır.

Ayarlama

– Vidayı (67) bir yıldız tornavida ile gevşetin ve açı göstergesini 0-işareti boyunca doğrultun.

Masa eklentisi seviyesinin ayarlanması (bkz. resim N) Kontrol

Masa eklentisinin (25) ön tarafı testere tezgahı ile aynı hizada veya testere tezgahının biraz altında olmalıdır, arka tarafı ise testere tezgahı ile aynı hizada veya testere tezgahının biraz üstünde olmalıdır.

Ayarlama

- Masa eklentisini (25) çıkarın.

- İç altıgen anahtarla (21) dört ayar vidasını (68) doğru seviyeye ayarlayın.

Saklama ve taşıma

Alet elemanlarının saklanması (bkz. resimler 01-05)

Elektrikli el aletiniz belirli elemanları güvenli biçimde sabitleme ve saklama olanağı sunar.

• Ek paralellik mesnedini (41) paralellik mesnedinden (9) gevşetin.
• Tüm gevşek alet parçalarını gövdedeki saklama depolarına takın (bakınız aşağıdaki tablo).

Resi Alet elemani Saklama deposu m

01	Koruyucu kapak	Mesnedin oluğuna (33) takın ve sıkıştırma kolu (37) ile sıkın
02	"Ek paralellik mesnedi" tespit seti (42)	Mesnetler (69) içine klipsleyin
02	Emme adaptörü (32)	Tutucu kancalara (70) itin
03	Halkalı anahtar (22)	Tespit somunu (71) ile alet deposuna sabitleyin
03	İtme kolu (23) Tespit somunu (71) üzerine yerleştirin ve iterek sabitleyin
04	Paralellik mesnedi (9)	Çevirin, alttan kılavuz raylara takın ve germe tutamağını (39) sıkın
05	iç altıgen anahtar (21)iç altıgen anahtar (20)	Mesnetlere (72) itin
05	Açılı mesnet (3)	Tutucu kancalara (73) itin
05	Ek paralellik mesnedi (41)	Tutucu kancalara (30) itin (kısa taraf yukarıya doğru, uzun taraf aşağıya doğru)

Elektrikli el aletinin taşınması

Elektrikli el aletini nakletmeden önce şu işlemleri yapmalısınız:

• Elektrikli el aletini taşıma konumuna (Bakınız „Nakliye konumu“, Sayfa 197) getirin.
• Elektrikli el aletine sabit olarak takılamayan bütün aksesuarı çıkarın.
  Nakliye esnasında kullanılmayan testere bıçaklarını mümkünse kapalı bir kaba yerleştirin.
• Testere tezgahı genişletmesini (13) sonuna kadar içeri itin ve germe tutamağını (15) sabitleme yapmak için aşağı bastırın.
• Şebeke kablosunu kablo tutucuya (29) sarın.
• Kaldırma veya taşıma için taşıma tutamaklarını (12) kullanın.

Elektrikli el aletini taşırken sadece taşıma donanımını kullanın ve hiçbir zaman koruyucu donanımlardan tutarak aleti taşımayın.

Bakım ve servis

Bakım ve temizlik

▶ Elektrikli el aletinin kendinde bir çalışma yapmadan önce her defasında fişi prizden çekin.

Bağlantı kablosunun değiştirilmesi gerekli ise, güvenlik nedenlerinden dolayı bu tertibat Bosch'den veya Bosch elektrikli el aletleri yetkili servisinden temin edilmelidir.

Temizlik

▶ İyi ve güvenli çalışabilmek için elektrikli el aletini ve havalandırma aralıklarını temiz tutun.

Her çalışma aşamasından sonra toz ve talaşları fırça ile temizleyin.

Elektrikli el aletinin yağlanması

Yağlama maddesi:

Motor yağı SAE 10/SAE 20

– Gerektiğinde elektrikli el aletinin gösterilen yerlerini yağlayın (bkz. resim P).

Yetkili bir Bosch müşteri hizmetleri departmanı bu çalışmaları hızlı ve güvenilir biçimde yapar.

Yağlama ve temizlik maddelerini çevreye uygun bir şekilde imha edin. Yasal talimatlara dikkat edin.

Gürültü azaltma önlemleri

Üreticinin aldığı önlemler:

• Düşük devirli başlangıç
  – Gürültü azaltma için özel olarak geliştirilmiş testere biçağı ile teslimat
  Kullanıcı tarafından alınan önlemler:
• Sağlam bir çalışma yüzeyine titreşimsiz montaj
• Gürültü azaltma fonksiyonlu testere bıçaklarını kullanma
• Testere bıçağının ve elektrikli el aletinin düzenli aralıklarla temizlenmesi

Aksesuar

	Malzeme numarası
Toz torbası 2 605 411 205
Açılı mesnet 2 610 015 507
İtme kolu 2 610 015 022
Çalışma tezgahı GTA 600 0 601 B22 001
Levha malzeme, paneller ve çıtalar için testere bıçakları
Aşağıdaki tipler için geçerlidir:3 601 M30 502/... 532/... 562/... 572
Testere bıçağı 254 x 30 mm, 40 dişli 2 608 640 443
Testere bıçağı 254 x 30 mm, 60 dişli 2 608 640 444
Aşağıdaki tipler için geçerlidir:3 601 M30 542/... 5B2
Testere bıçağı 254 x 25,4 mm, 40 dişli	2 608 640 901
Testere bıçağı 254 x 25,4 mm, 60 dişli	2 608 640 902

202 | Türkçe

Müşteri servisi ve uygulama danışmanlığı

Müşteri servisleri ürününüzün onarım ve bakımı ile yedek parçalarına ait sorularınızı yanıtlandırır. Demonte görünüşleri ve yedek parçalara ait bilgileri şu sayfada da bulabilirsiniz:

www.bosch-pt.com

Bosch uygulama danışma ekibi ürünlerimiz ve aksesuarları hakkındaki sorularınızda sizlere memnuniyetle yardımcı olur. Bütün başvuru ve yedek parça siparişlerinizde ürünün tip etiketi üzerindeki 10 haneli ürün kodunu mutlaka belirtin.

Sadece Türkiye için geçerlidir: Bosch genel olarak yedek parçaları 7 yıl hazır tutar.

Türkçe

Bosch Sanayi ve Ticaret A.Ş.

Elektrikli El Aletleri

Aydinevler Mah. İnönü Cad. No: 20

Küçükyalı Ofis Park A Blok

34854 Maltepe-İstanbul

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

www.bosch.com.tr

Bulsan Elektrik

İstanbul Cad. Devrez Sok. İstanbul Çarşısı

No: 48/29 Iskitler

Ankara

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Faz Makine Bobinaj

Cumhuriyet Mah. Sanayi Sitesi Motor

İşleri Bölümü 663 Sk. No:18

Antalya

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Körfez Elektrik

Karaağaç Mah. Sümerbank Cad. No:18/2

Erzincan

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Değer İş Bobinaj

İsmetpaşa Mah. İlk Belediye Başkan Cad. 5/C

Şahinbey/Gaziantep

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Tek Çözüm Bobinaj

Küsget San.Sit.A Blok 11Nolu Cd.No:49/A

Şehitkamil/Gaziantep

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Günşah Otomotiv

Beylikdüzü Sanayi Sit. No: 210 Beylikdüzü

İstanbul

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Aygem

10021 Sok. No: 11 AOSB Çiğli

İzmir

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Sezmen Bobinaj

Ege İş Merkezi 1201/4 Sok. No: 4/B Yenişehir

İzmir

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Ankaralı Elektrik

Eski Sanayi Bölgesi 3. Cad. No: 43 Kocasinan

Kayseri

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Asal Bobinaj

Eski Sanayi Sitesi Barbaros Cad. No: 24/C

Samsun

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Üstündağ Elektrikli Aletler

Nusretiye Mah. Boyacılar Aralığı No: 9

Tekirdağ

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Marmara Elektrik

Tersane cd. Zencefil Sok.No:6 Karaköy

İstanbul

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Bağrı açıklar Oto Elektrik

Motorlu Sanayi Çarşısı Doğruer Sk. No:9 Selçuklu

Konya

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Ermenistan, Azerbaijan, Gürcistan, Kırkızistan,

Moğolistan, Tacikistan, Türkmenistan, Özbekistan

TOO "Robert Bosch" Power Tools, Satış Sonrası Servis

Rayimbek Cad., 169/1

050050, Almatı, Kazakhstan

Servis E-posta: [e-mail]

Resmi Internet Sitesi: www.bosch.com, www.bosch-pt.com

Tasfiye

Elektrikli el aleti, aksesuar ve ambalaj malzemesi çevre dostu bir yöntemle tasfiye edilmek üzere tekrar kazanım merkezine gönderilmelidir.

Elektrikli el aletlerini evsel çöplerin içine atmayın!

Sadece AB ülkeleri için:

Eski elektrikli el aletleri ve elektronik aletlere ilişkin 2012/19/EU sayılı Avrupa Birliği yönetmeliği ve bunların tek tek ülkelerin hukuklarına uyarlanması uyarınca, kullanım ömrünü tamamlamış elektrikli el aletleri ayrı ayrı toplanmak ve çevre dostu bir yöntemle tasfiye edilmek üzere yeniden kazanım merkezlerine gönderilmek zorundadır.

Polski
