LIETOŠANAS INSTRUKCIJA GTS 10 J Professional BOSCH

Latviešu .... Lappuse 411

Vispārēji drošības noteikumi elektroinstrumentiem

BRÍDINÁ-JUMS

Izlasiet visus drošības noteikumus un instrukcijas, aplūkojiet ilustrācijas un iepazīstieties ar

specifikācijām, kas tiek piegādātas kopā ar šo elektroinstrumentu. Šeit sniegto drošības noteikumu un instrukciju neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.

Pēc izlasišanas uzglabājiet šos noteikumus turpmākai izmantošanai.

Drošības noteikumos lietotais apzimējums "elektroinstruments" attiecas gan uz Jūsu tikla elektroinstrumentiem (ar elektrokabeli), gan arī uz akumulatora elektroinstrumentiem (bez elektrokabela).

Drošība darba vietā

▶ Uzturiet savu darba vietu tīru un labi apgaismotu. Nekārtīgās un tumšās vietās var viegli notikt nelaimes gadījums.
Nedarbiniet elektroinstrumentus sprādzienbīstamā atmosfērā, piemēram, viegli uzliesmojošu šķidrumu tuvumā un vietās ar paaugstinātu gāzu vai putekļu saturu gaisā. Darba laikā elektroinstruments nedaudz dzirksteļo, un tas var izsaukt viegli degošu putekļu vai tvaiku aizdegšanos.
Darbinot elektroinstrumentu, nelaujiet bērniem un nepiederošām personām tuvoties darba vietai. Citu personu klātbūtne var novērst uzmanību, kā rezultātā jūs varat zaudēt kontroli pār elektroinstrumentu.

Elektrodrošiba

Elektroinstrumenta kontaktdakšai jäbüt piemërotai elektrotikla kontaktligzdai. Kontaktdakšas konstrukciju nedrikst nekädä veidä mainit. Nelietojiet kontaktdakšas adapterus, ja elektroinstruments caur kabeli tiek savienots ar aizsargzemëjuma kedi.
Neizmainītas konstrukcijas kontaktdakša, kas piemērota kontaktligzdai, lauj samazināt elektriskā trieciena sanemšanas risku.
▶ Nepieļaujiet kermana daļu saskaršanos ar sazemētiem priekšmetiem, piemēram, ar caurulēm, radiatoriem, plītim vai ledusskapjiem. Pieskaroties sazemētām virsmām, pieaug risks saņemt elektrisko triecienu.
▶ Nelietojiet elektroinstrumentu lietus laikā, neturiet to mitrumā. Mitrumam iekļūstot elektroinstrumentā, pieaug risks saņemt elektrisko triecienu.
▶ Nenoslogojiet kabeli. Neizmantojiet kabeli, lai elektroinstrumentu nestu, vilktu vai atvienotu no elektrotikla kontaktligzdas. Sargäjiet kabeli no karstuma, ellas, asäm maläm un kustošäm daläm.

Bojāts vai samezglojies elektrokabelis var būt par cēloni elektriskā trieciena saņemšanai.

Darbinot elektroinstrumentu ārpus telpām, izmantojiet tā pievienošanai vienīgi ārpustelpu lietošanai derīgus pagarinātājkabelus. Lietojot elektrokabeli, kas piemērots darbam ārpus telpām, samazinās elektriskā trieciena saņemšanas risks.
Ja elektroinstrumentu tomër nepieciešams darbinät vietäs ar paaugstinätu mitrumu, pievienojiet to elektrobarošanas këdëm, kas aizsargātas ar noplūdes strāvas aizsargreleju (RCD). Lietojot noplūdes strāvas aizsargreleju, samazinās risks saņemt elektrisko triecienu.

Personiskā drošība

Strādājot ar elektroinstrumentu, saglabājiet paškontroli un rīkojieties saskaņā ar veselo saprātu. Pārtrauciet darbu, ja jūtaties noguris vai arī atrodaties narkotiku, alkohola vai medikamentu iespaidā. Strādājot ar elektroinstrumentu, pat viens neuzmanības mirklis var būt par cēloni nopietnam savainojumam.

Lietojiet individuālo darba aizsargaprikojumu. Darba laikā vienmēr nēsājiet aizsargbrilles. Individuālā darba aizsargaprikojuma (putekļu maskas, neslīdošu apavu un aizsargkiveres vai ausu aizsargu) lietošana noteiktos apstākļos laus samazināt savainošanās risku.

▶ Nepieļaujiet elektroinstrumenta patvalīgu ieslēgšanos. Pirms elektroinstrumenta pievienošanas elektrotiklam, akumulatora ievietošanas vai izņemšanas, kā arī pirms elektroinstrumenta pārnešanas pārliecinieties, ka tas ir izslēgts. Pārnesot elektroinstrumentu, ja pirksts atrodas uz ieslēdzēja, kā arī pievienojot to elektrobarošanas avotam laikā, kad elektroinstruments ir ieslēgts, var viegli notikt nelaimes gadijums.

Pirms elektroinstrumenta ieslėgšanas izņemiet no tā regulėjošos rīkus vai atslėgas. Regulėjošais rīks vai atslėga, kas ieslėgšanas bridī atrodas elektroinstrumenta kustīgajās daļās, var radīt savainojumu.

▶ Nesniedzieties pārāk tālu. Jebkurā situācijā saglabājiet līdzsvaru un stingru stāju. Tas atvieglos elektroinstrumenta vadišanu neparedzētās situācijās.

▶ Nēsājiet darbam piemērotu apgērbu. Darba laikā nenēsājiet brīvi plandošas drēbes un rotaslietas. Netuviniet garus matus un drēbes kustošām dalām. Valīgas drēbes, rotaslietas un gari mati var iekerties kustošajās dalās.

Ja elektroinstrumenta konstrukcija lauj tam pievienot puteklu uzsükšanas vai savākšanas, nodrošiniet, lai tā būtu pievienota un tiktu pareizi lietota. Pielietojot puteklu savākšanu, samazinās to kaitīgā ietekme uz veselibu.

▶ Nepalaujieties uz iemanām, kas iegūtas, bieži lietojot instrumentus, neiesligstiet pašapmierinātībā un neignorējiet instrumenta drošas lietošanas principus. Neuzmanīgas rīcības dēl dažās sekundes daļās var gūt nopietnu savainojumu.

412 | Latviešu

Saudzīga apiešanās un darbs ar elektroinstrumentiem

▶ Nepārslogojiet elektroinstrumentu. Ikvienam darbam izvēlieties piemērotu elektroinstrumentu. Elektroinstruments darbojas labāk un drošāk pie nominālās slodzes.
▶ Nelietojiet elektroinstrumentu, ja to ar ieslëdzëja palidzību nevar ieslëgt un izslëgt. Elektroinstruments, ko nevar ieslëgt un izslëgt, ir bīstams lietošanai un to nepieciešams remontët.
Pirms elektroinstrumenta regulēšanas, piederumu nomaiņas vai novietošanas uzglabāšanai atvienojiet tā elektrokabela kontaktdakšu no barojošā elektrotīkla vai izņemiet no tā akumulatoru, ja tas ir izņemams. Šādi iespējams novērst elektroinstrumenta nejaušu ieslēgšanos.
Ja elektroinstruments netiek lietots, uzglabājiet to piemērotā vietā, kur elektroinstruments nav sasniedzams bērniem un personām, kuras neprot ar to rikoties vai nav iepazinušas ar šiem noteikumiem. Ja elektroinstrumentu lieto nekompetentas personas, tas var apdraudēt cilvēku veselību.
Savlaičigi apkalpojiet elektroinstrumentus un to piederumus. Pärbaudiet, vai kustigas daļas nav nobīdijušas un ir droši iestiprinātas, vai kāda no daļam nav salauzta un vai nepastāv jebkuri citi apstākļi, kas varētu nelabvēligi ietekmēt elektroinstrumenta darbību. Ja elektroinstruments ir bojāts, nodrošiniet, lai tas pirms lietošanas tiktu izremontēts. Daudzi nelaimes gadījumi notiek tāpēc, ka elektroinstruments pirms lietošanas nav pienācīgi apkalpots.
Uzturiet griezošos darbinstrumentus asus un tirus. Rūpīgi kopti elektroinstrumenti, kas apgādāti ar asiem griezeējinstrumentiem, lauj strādāt daudz ražigāk un ir vieglāk vadāmi.
Lietojiet vienīgi tādus elektroinstrumentus, piederumus, darbinstrumentus utt., kas atbilst šeit sniegtajiem norādījumiem, ŋnemot vērā arī konkrētos lietošanas apstāklus un veicamā darba raksturu. Elektroinstrumentu lietošana citiem mērkiem, nekā tiem, kuriem to ir paredzējis ražotājs, ir bīstama un var novest pie neparedzamām sekām.
▶ Uzturiet elektroinstrumenta rokturus un noturvirsmas sausas, tīras un brīvas no eljas un smērvielām. Slideni rokturi un noturvirsmas traucē efektīvi rīkoties ar elektroinstrumentu un to droši vadīt neparedzētās situācijās.

Apkalpošana

Nodrošiniet, lai elektroinstrumenta remontu veiktu kvalificėts personāls, nomaiņai izmantojot vienīgi identiskas rezerves daļas. Tikai tā ir iespējams panākt un saglabāt vajadzigo darba drošības līmeni.

Drošības noteikumi galda zāgiem

Ar aizsargpārsegiem saistītie brīdinājumi

vajadzīgā veidā nostiprinātiem. Valīgi iestiprināts, bojāts, vai nepareizi funkcionējošs aizsargpārsegs ir jāremontē vai jānomaina.

▶ Veicot caurzāgēšanu, vienmēr lietojiet zāga asmens aizsargpārsegu, škēlējnazi un ierīci aizsardzībai pret atsitienu. Caurzāgēšanas laikā, kad zāga asmens pilnīgi iziet caur apstrādājamo priekšmetu, aizsargpārsegs un citas aizsardzības ierīces palīdz samazināt savainošanās risku.
Pēc zāgēšanas operācljām (piemēram, pēc gropju veidošanas), kuru laikā jānoņem aizsargpārsegs un/ vai škēlējnazis, nekavējoties nostipriniet vietā noņemtās aizsargierīces. Aizsargpārsegs un škēlējnazis palīdz samazināt savainošanās risku.
Pirms instrumenta ieslēgšanas pārliecinieties, ka zāga asmens neskar asmens aizsargpārsegu vai škēlējnazi un nepieskaras apstrādājamajam priekšmetam. Minēto elementu nejauša saskaršanās ar zāga asmeni var radīt bīstamu situāciju.
leregulējiet škēlējnaža stāvokli, kā norādīts rokasgrāmatā sniegtajā instrukcijā. Nepareizs škēlējnaža novietojums un izlidzinājums var samazināt tā darbības efektivitāti, noveršot atsitienu.
Lai škėlėjnazis darbotos, tam jāsaskaras ar zāgējamo priekšmetu. Škėlėjnaža darbība nav efektīva, ja apstrādājamais priekšmets ir pārāk īss, lai škėlėjnazis ar to varētu saskarties. Šādos apstākļos škėlėjnazis nevar novērst atsitienu.
Kopā ar škēlējnazi lietojiet vajadzīgā típa zāga asmeni. Lai škēlējnazis pareizi funkcionētu, zāga asmens diametram jāatbilst izmantojamajam škēlējnazim, zāga asmens plātnes biezumam jābūt mazākam par škēlējnaža biezumu bet zāga asmens veidojamā zāgējuma platumam jābūt lielākam par škēlējnaža biezumu.

Ar zāgēšanas procesu saistītie brīdinājumi

▶ bSTAMI! Nekad neturiet pirkstus un rokas zāga asmens tuvumā vai uz taisnes, kas sakrīt ar zāga asmens plakni. Neuzmanigas kustības vai izslīdēšanas dēļ Jūsu rokas var pārvietoties zāga asmens virzienā, radot nopietnu savainojumu.
Pārvietojiet apstrādājamo priekšmetu zāga asmens virzienā tikai pretēji rotācijas virzienam. Ja apstrādājamā priekšmeta pārvietošanas virziens sakrīt ar zāga asmens rotācijas virzienu virs zāgēšanas galda, apstrādājamais priekšmets kopā ar Jūsu roku var tikt vilkts zāga asmens virzienā.
Veicot garenzāgēšanu, nekad nelietojiet lenķa vadotni apstrādājamā priekšmeta vadišanai, bet, veicot šķerszāgēšanu un izmantojot lenķa vadotni, nekad nelietojiet paralēlo vadotni kā garuma atduri. Vienlaicīgi vadot apstrādājamo priekšmetu ar paralēlās vadotnes un lenķa vadotnes palīdzību, pieaug zāga asmens iestrēgšanas un atsitiena veidošanās varbūtība.
▶ Veicot garenzāgēšanu, vienmēr pielieciet apstrādājamajam priekšmetam virzošo spēku starp vadotni un zāga asmeni. Ja attālums starp vadotni un

zāga asmeni ir mazāks par 150 mm, lietojiet apstrādājamā priekšmeta virzīšanai bīdstieni, taču, ja šis attālums ir mazāks par 50 mm, lietojiet apstrādājamā priekšmeta virzīšanai bīdbloku. Minētās paligierīces laus ieturēt drošu attālumu starp Jūsu rokām un zāga asmeni.

Lietojiet vienīgi ražotāja piegādātu vai pēc ražotāja norādījumiem izgatavotu bīdstieni. Šāds bīdstienis laus ieturēt drošu attālumu starp Jūsu rokām un zāga asmeni.
▶ Nekad nelietojiet aizzāgētu vai citādā veidā bojātu bīdstieni. Bojāts bīdstienis var salūzt, izraisot Jūsu roku pārvietošanos zāga asmens virzienā.
▶ Neveiciet nevienu darbību “ar brīvu roku”. Vienmēr izmantojiet apstrādājamā priekšmeta pozicionēšanai un vadišanai paralēlo vai lenķa vadotni. “Ar brīvu roku” nozīmē, ka apstrādājamā priekšmeta atbalstīšanai vai vadišanai paralēlās vai lenķa vadotnes vietā tiek izmantotas Jūsu rokas. Zāgējot ar brīvu roku, apstrādājamais priekšmets var novirzīties, izraisot zāga asmens iestrēgšanu vai atsitienu.
▶ Nekad nesniedzieties apkārt rotējošam zāga asmenim vai pāri tam. Sniedzoties pēc apstrādājamā priekšmeta, rokas var nejauši saskarties ar rotējošo zāga asmeni.
Lai panāktu stabilu izlidzinājumu gariem vai platiem priekšmetiem, nodrošiniet tiem papildu atbalstu zāgēšanas galda mugurpusē un/vai sānos. Gari vai plati apstrādājamie priekšmeti tiecas svērties pāri zāgēšanas galda malai, izraisot kontroles zaudēšanu pār instrumentu, zāga asmens iestrēgšanu un atsitienu.
Virziet apstrādājamo priekšmetu vienmērīgi. Nesalieciet vai nesavērpiet apstrādājamo priekšmetu. Ja zāga asmens iestrēgst, nekavējoties izslēdziet instrumentu, atvienojiet to no elektrotīkla un izbrīvējiet iestrēgušo asmeni. Zāga asmens iestrēgšana apstrādājamajā priekšmetā var izraisīt atsitienu vai motora apstāšanos.
Nemëginiet noväkt atzägëtäs materiäla daļas laikā, kad zāgis darbojas. Materiäla daļas var tikt iespiestas starp vadotni vai zāga asmens aizsargpārsega iekšpusi un zāga asmeni un vilkt Jūsu pirkstus zāga asmens virzienā. Šādā gadījumā izslēdziet zāgi un pirms materiäla daļu izbrīvēšanas nogaidiet, līdz zāga asmens apstājas.
▶ Veicot par 2 mm biezäku priekšmetu garenzāgēšanu, lietojiet paralēlo palīgvadotni, kas nostiprināta uz zāgēšanas galda virsmas. Plāns apstrādājamais priekšmets var veidot kīli un iestrēgt zem paralēlās vadotnes. izraisot atsitienu.

Atsitiena cēloņi un ar to saistītie brīdinājumi

Atsitiens ir apstrādājamā priekšmeta pēkṣṇa reakcija, tajā iestrēgstot zāga asmenim, kā arī, asmenim novirzoties no zāgēšanas trases vai apstrādājamā priekšmeta dalai iestrēgstot starp zāga asmeni un paralēlo vadotni vai citu nostiprinātu priekšmetu.

Atsitiena laikā zāga asmens aizmugures daļa visbiežāk atrauj apstrādājamo priekšmetu no zāgēšanas galda un met lietotāja virzienā.

Atsitiens ir zāga klūdainas un/vai nepareizas lietošanas sekas, un no tā var izvairīties, veicot zināmus piesardzības pasākumus, kas aprakstīti turpmākajā izklāstā.

Nekad nestāviet tieši pretī zāga asmenim. Vienmēr stāviet tajā pašā zāga asmens pusē, kurā atrodas paralēlā vadotne. Atsitiena laikā apstrādājamais priekšmets var tikt ar lielu ātrumu mests prom un trāpīt ikvienam, kas atrodas zāga asmens priekšā un tieši pret to.
Nekad nesniedzieties pāri zāga asmenim vai aiz tā, lai vilktu vai atbalstitu apstrādājamo priekšmetu. Jūsu rokas var nejauši saskarties ar zāga asmeni, bet atsitiena gadijumā Jūsu pirksti var tikt vilkti zāga asmens virzienā.
▶ Nekad neturiet atzāgēto priekšmeta daļu un nespiediet to pie rotējošā zāga asmens. Spiežot atzāgēto priekšmeta daļu pie zāga asmens. tiek radīti priekšnoteikumi zāga asmens iestrēgšanai un atsitienam.
Izlīdziniet paralēlo vadotni tā, lai tā būtu paralēla zāga asmenim. Neizlīdzināta paralēlā vadotne var piespiest apstrādājamo priekšmetu pie zāga asmens un izraisīt atsitienu.
Veidojot aklos zāgējumus, piemēram, gropju veidošanas gadījumā, lietojiet kemmdēli, lai virzītu apstrādājamo priekšmetu pa zāgēšanas galdu un gar paralēlo atduri. Kemmdēlis palīdz kontrolēt apstrādājamo priekšmetu atsitiena gadījumā.
Lai minimizētu zāga asmens iespiešanas un atsitiena veidošanās risku, atbalstiet liela izmēra paneļus. Lieli paneļi tiecas saliekties paši sava svara iespaidā. Balsts(i) jānovieto zem tām paneļa daļām, kas sniedzas pāri zāgēšanas galda malām.
levērojiet īpašu piesardzību, zāgējot saliektus vai savērptus priekšmetus, kā arī priekšmetus, kuriem nav taisnu malu, kas ľautu tos vadit ar lenķa vadotnes palīdzību vai virzīt gar paralēlo vadotni. Saliekti vai savērpti priekšmeti ir nestabili un rada novirzes, kā arī var iekerties zāga asmenī, izraisot asmens iestrēgšanu un atsitienu.
Nekad nezāgējiet vienlaicīgi vairākus apstrādājamos priekšmetus, tos novietojot citu pie cita vai citu uz cita horizontālā vai vertikālā paketē. Zāga asmens var iekerties vienā vai vairākos priekšmetos un pacelt tos augšup, izraisot atsitienu.
▶ ledarbinot zāgi, kura asmens atrodas apstrādājamajā priekšmetā, centrējiet zāga asmeni zāgējumā tā, lai asmens zobi nebūtu iekērušies materiālā. Ja zāga asmens ir iekēries materiālā, tas palaišanas brīdī var celt augšup apstrādājamo priekšmetu, izraisot atsitienu.
Uzturiet zāga asmeņus tīrus, asus uz ar pietiekamu zobu izliekumu. Nekad nelietojiet sagriezušos zāga asmeņus, kā arī zāga asmeņus ar plaisām vai izlūzušiem zobiem. Asi zāga asmeņi ar pareizu zobu izliekumu retāk iekeras, iestrēgst un izraisa atsitienu.

Ar galda zāga darbību saistītie brīdinājumi

Iznemot asmens aptverpläksni, nomainot zāga asmeni un regulējot škēlējnazi vai zāga asmens

414 | Latviešu

aizsargpärsegu, kā arī, atstājot instrumentu bez uzraudzības, izslēdziet galda zāgi un atvienojiet tā elektrokabeli no elektrotikla. Šādi piesardzības pasākumi laus novērst nelaimes gadījumus.

▶ Nekad neatstājiet bez uzraudzības darbojošos galda zāgi. Izslēdziet instrumentu un atstājiet to tikai tad, kad tas ir pilnīgi apstājies. Bez uzraudzības atstāts darbojošs galda zāgis ir nekontrolējams briesmu avots.
Uzstädiet galda zāgi labi apgaismotā un līmeniskā vietā, kur tā lietotājs var droši nostāties un saglabāt līdzsvaru. Tas jāuzstāda telpā, kur ir pietiekoši daudz vietas, lai varētu ērti rīkoties ar vajadzigā izmēra apstrādājamajiem priekšmetiem. Šaurās, tumšās telpās ar nelīdzenām, slidenām grīdām var viegli notikt nelaimes gadījumi.
Savlaicīgi aizvāciet zāga skaidas un putekļus, kas uzkrājas zem zāgēšanas galda un/vai putekļu savākšanas ierīcē. Var notikt uzkrājušo zāga skaidu un putekļu pašaizdegšanās.
▶ Galda zāgim jābūt labi nostiprinātam. Ja galda zāgis nav pienācīgi nostiprināts, tas var pārvietoties vai apgāzties.
Pirms galda zāga ieslēgšanas novāciet no zāgēšanas galda regulēšanas rīkus, koka skaidas un citus līdzīgus priekšmetus. Izklaídība vai nevajadzīgu priekšmetu iespējama iekeršanās zāga asmens zobos var būt bīstama.
Vienmēr lietojiet zāga asmeņus ar pareiza izmēra un formas (daudzstūra formas vai apaļu) centrālo atvērumu. Zāga asmeņi, kas nav piemēroti stiprinājuma iericēm, kā ari slikti centrēti zāga asmeņi var būt par cēloni kontroles zaudēšanai pār instrumentu.
▶ Nekad nelietojiet bojātus vai nepiemērotus zāga asmens stiprinājuma līdzekļus, piemēram, atmalas, zāga asmens paplāksnes, bultskrūves un uzgriežņus. Šie stiprinājuma līdzekļi ir īpaši projektēti, lai nodrošinātu Jūsu zāga drošu darbību un optimālu veiktspēju.
▶ Nekad nenostājieties uz zāgēšanas galda un neizmantojiet to kā paliktni, uz kura pakāpties. Instrumenta apgāšanās vai nejauša pieskaršanās tā asmenim var radīt nopietnu savainojumu.
Pārliecinieties, ka zāga asmens ir iestiprināts tā, lai tā rotācija notiktu pareizā virzienā. Nelietojiet kopā ar galda zāgi slipešanas diskus un stieplu sukas vai abrazīvos diskus. Nepareiza zāga asmens iestiprināšana vai lietošanai neieteiktu piederumu izmantošana var radīt nopietnu savainojumu.

Papildu drošības noteikumi

▶ Zāga asmens nomaiņas laikā uzvelciet aizsargcimdus. Pretējā gadījumā asmens var radīt savainojumus.
▶ Nelietojiet oglekla tērauda (HSS) zāga asmeņus. Šādi asmeņi var viegli salūzt.
▶ Nelietojiet elektroinstrumentu bez galda ieliktna. Nomainiet bojātu galda ieliktni. Strādājot bez darba

kārtībā esoša galda ieliktņa, zāga asmens var Jūs savainot.

▶ Uzturiet darba vietu tiru. Seviški bīstams ir materiālu maisijums. Vieglo metālu putekļi var viegli aizdegties.
- Izvēlieties apstrādājamajam materiālam piemērotu zāga asmeni.
Lietojiet vienīgi zāga asmeņus, kas atbilst šajā lietošanas pamācībā norādītajiem un šim elektroinstrumentam noteiktajiem parametriem, ir pārbaudīti atbilstoši standarta EN 847-1 prasībām un attiecīgī markēti.
Lietojiet tikai tādus zāga asmeņus, ko ražotājs ir ieteicis izmantošanai kopā ar šo elektroinstrumentu un kas ir piemēroti materiālam, ko vēlaties apstrādāt.
Virziet apstrādājamo priekšmetu zāga asmens virzienā tikai tad, ja asmens rotē. Pretējā gadījumā zāga asmens var iekerties apstrādājamajā priekšmetā, radot atsitiena briesmas.

Simboli

Šeit ir aplūkoti daži apzīmējumi, kuru nozīmi ir svarīgi zināt, lietojot elektroinstrumentu. Tāpēc lūdzam iegaumēt šos simbolus un to nozīmi. Apzīmējumu pareiza interpretācija laus vieglāk un drošāk strādāt ar elektroinstrumentu.

Simboli un to nozime

Elektroinstrumenta darbības laikā, netuviniet rokas zāgēšanas vietai un zāga asmenim. Pieskaršanās zāga asmenim ir bīstama, jo var izraisīt savainojumu.

Lietojiet putekļu aizsargmasku.

Lietojiet ierīces dzirdes orgānu aizsardzībai. Trokšņa iedarbība var radīt paliekošus dzirdes traucējumus.

Lietojiet aizsargbrilles.

3 601 M30 502

3 601 M30 532

3 601 M30 562

3 601 M30 572

Simboli un to nozime

3 601 M30 542 3 601 M30 5B2

Izvēloties zāga asmeni, ŋnemiet vērā tā izmērus. Asmens centrālā atvēruma diametram jābūt tādam, lai asmens novietotos uz darbvārpstas cieši, bez brīvkustības. Gadījumā, ja tomēr ir nepieciešams lietot diametra salāgotājus, sekojiet, lai salāgotāja izmēri atbilstu zāga asmens pamatnes biezumam un centrālā atvēruma diametram, kā ari instrumenta darbvārpstas diametram. Ja iespējams, lietojiet kopā ar zāga asmeni piegādātos salāgotājus.

Zāga asmens diametram jāatbilst simbolu sadaļas datos norādītajai vērtībai.

a Zāga asmens diamets nedrīkst pārsniegt 254 mm.
b Asmens kīla biezumam jābūt 2,3 mm.
c Zāga asmens zobu vērsuma virzienam (bultas virziens uz zāga asmens) jāsakrit ar bultas virzienu uz asmens kīla.
d Veicot zāga asmens nomainu, sekojiet, lai zāgējuma platums nebūtu mazāks par 2,4 mm un lai asmens pamatnes plāksnes biezums nebūtu lielāks par 2,2 mm. Pretējā gadījumā pastāv briesmas, ka asmens kīlis iestrēgs iespilēts apstrādājamajā priekšmetā.

Asmens kīla biezumam jābūt 2,3 mm.

Apstrādājamā priekšmeta maksimālais iespējamais augstums ir 79 mm.

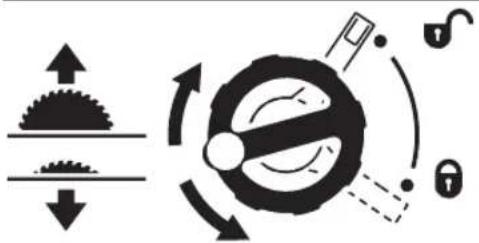

Simboli un to nozime

tiek parādīts kloka griešanas virziens, iegremdējot (pārvietojot transportēšanas stāvokli) un paceļot (pārvietojot transportēšanas stāvokli) zāga asmeni.

Labējā puse:

tiek parādīts fiksējošās sviras stāvoklis, nostiprinot zāga asmeni un iestatot vertikālo zāgēšanas leŋki (zāga asmens ir noliecams).

Vajadzības gadījumā ieeļlojiet elektroinstrumentu norādītajās vietās.

Aizsardzības klases II elektroinstrumenti ir apgādāti ar pastiprinātu vai divkāršu izolāciju.

Ražotājs ar zīmi CE apstiprina, ka elektroinstruments atbilst spēkā esošajām EK direktīvām.

Izstrādājuma un tā funkciju apraksts

Izlasiet drošibas noteikumus un norādijumus lietošanai. Drošibas noteikumu un norādijumu neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.

Nemiet vērā attēlus lietošanas pamācības sākuma daļā.

Paredzētais pielietojums

Elektroinstruments ir lietojams kā stacionāra iekārta taisnu zāgējumu veidošanai gareniskā un šķersu virzienā cietā un mīkstā kokā, kā arī skaidu un šķiedru plāksnēs. Tā horizontālais zāgēšanas lenķis ir iestatāms robežās no -60° līdz +60°, bet vertikālais zāgēšanas lenķis ir iestatāms robežās no -2° līdz 47°.

Lietojot piemērotus zāga asmeņus, instrumentu iespējams lietot ari alumīnija profilu un plastmasas zāgēšanai.

Attēlotās sastāvdaļas

Attēloto sastāvdaļu numerācija atbilst numuriem elektroinstrumenta attēlā, kas sniegts ilustratīvajā lappusē.

(1) Vadotnes grope paralēlās vadotnes pārvietošanai
(2) Skala zāga asmens attālumam līdz paralēlajai vadotnei
(3) Lenka vadotne

416 | Latviešu

(4) Padzilinājumi satveršanai
(5) Vadotnes grope lenka vadotnes pārvietošanai
(6) Aizsargpärsegs
(7) Asmens kīlis
(8) Zāgēšanas galds
(9) Paralēlā vadotne
(10) V veida vadotnes grope zāgēšanas galdā paralēlās vadotnes pārvietošanai
(11) Urbumi elektroinstrumenta nostiprināšanai
(12) Rokturis pārnešanai
(13) Zāgēšanas galda paplašinātājs
(14) Fiksators stiprināšanai uz darba galda GTA 600
(15) Svira zāgēšanas galda paplašinātāja fiksēšanai
(16) Fiksējošā svira vertikālā zāgēšanas lenka iestatīšanai
(17) Rokrats
(18) Klokis zāga asmens pacelšanai un iegremdēšanai
(19) leslēdzēja drošības vāciņš
(20) Sešstūra stienatslēga (2 mm)
(21) Sešstūra stienatslēga (5 mm)
(22) Gredzenatslega (23 mm)
(23) Bidstienis
(24) Regulējošā skrūve paralēlās vadotnes piespiedējspēka iestatīšanai
(25) Galda ieliktnis
(26) Zāga asmens
(27) Lupa
(28) Profilêta sliede
(29) Kabela turētājs
(30) Turētājs paralēlās palīgvadotnes uzglabāšanai
(31) Íscaurule skaidu izvadišanai
(32) Uzsūkšanas adapteris
(33) Turētājs aizsargpārsega uzglabāšanai
(34) Svira asmens kīla stiprināšanai
(35) Stienītis asmens kīla pozicionēšanai
(36) Izgriezumi galda ieliktnim
(37) Svira aizsargpārsega stiprināšanai
(38) Aizsargpārsega vadotnes stienis
(39) Rokturis paralēlās vadotnes fiksēšanai
(40) Paralēlās vadotnes V veida slīdkurpe

(41) Paralēlā palīgvadotne
(42) Stiprinošo elementu komplekts „Paralēlajai palīgvadotnei“
(43) Lenka vadotnes vadstienis
(44) Stiprinošo elementu komplekts „Profilstienim“
(45) Skrūve skaidu izvadīšanas iscaurules stiprināšanai
(46) Piespiedējuzgrieznis
(47) Svira darbvärpstas fiksëšanai
(48) Piespiedējpaplāksne
(49) Darbvārpsta
(50) Balstpaplāksne
(51) Lenka rādītājs (vertikālajam zāgēšanas lenķim)
(52) Vertikālā zāgēšanas leŋka skala
(53) Rokturis brīvi izvēlēta horizontālā zāgēšanas lenka fiksēšanai
(54) Lenka vadotnes pagriešanas lenka rāditājs
(55) Zāgēšanas galda attāluma rādītājs
(56) leslēgšanas taustiņš
(57) Profilstiena rievuzgrieznis
(58) Skrūve ar krustrievas galvu zāgēšanas leŋka 0° atdures regulēšanai
(59) Atdure vertikālajam zāgēšanas leņķim 0°
(60) Vertikālā zāgēšanas leŋka rāditāja skrūve
(61) Skrūve ar krustrievas galvu zāgēšanas leŋka 45° atdures regulēšanai
(62) Atdure vertikālajam zāgēšanas leņķim 45°
(63) Priekšējās seštūra ligzdskrūves (5 mm) zāga asmens paralelitātes iestatišanai
(64) Aizmugurējās sešstūra ligzdskrūves (5 mm) zāga asmens paralelitātes iestatīšanai
(65) Zāgēšanas galda attāluma rādītāja skrūve
(66) Sešstūra ligzdskrūves (5 mm) paralēlās vadotnes paralelitātes iestatīšanai
(67) Paralēlās vadotnes attāluma rāditāja skrūve
(68) Skrūves galda ieliktņa regulēšanai
(69) Turētājs stiprinošo elementu komplekta „Paralēlajai palīgvadotnei“ uzglabāšanai
(70) Turētājs uzsūkšanas adaptera uzglabāšanai
(71) Uzgrieznis gredzenatslēgas stiprināšanai un bidstieņa piekarināšanai
(72) Turētājs sešstūra stienatslēgas uzglabāšanai
(73) Turētājs leŋka vadotnes uzglabāšanai

Tehniskie dati

Galda ripzāgis GTS 10 J GTS 10 J GTS 10 J
Izstrādājuma numurs	3 601 M30 5023 601 M30 572	3 601 M30 532	3 601 M30 562
Nominālā patērējamā jauda W 1800 1800 1600
Nominālais spriegums V 220-240 230 110

1 609 92A 5C2 | (26.07.2019) Bosch Power Tools

Galda ripzágis GTS 10 J GTS 10 J GTS 10 J

Frekvence Hz 50/60 50/60 50/60
Griešanās ātrums brīvgaitā min	3650 3650 3650
Palaišanas strāvas ierobežošana ● ● ●
Svars atbilstoši EPTA-Procedure 01:2014 kg 26,2 26,2 26,2
Elektroaizsardzības klase	☐ / II / II / II	☐
Izmēri (kopā ar nonemamajiem instrumenta elementiem)
Platums x dzilums x augstums mm 640 x 706 x 330 640 x 706 x 330 640 x 706 x 330

Piemērotu zāga asmeņu izmēri

Zāga asmens diametrs mm 254 254 254
Pamatnes plāksnes biezums	mm	< 2,2	< 2,2	< 2,2
Min. asmens zobu biezums/izliece	mm	>2,4	>2,4	>2,4
Centrālā atvēruma diametrs	mm	30	30	30

Galda ripzāgis		GTS 10 J	GTS 10 J
Izstrādājuma numurs		3 601 M30 542 3 601 M30 5B2
Nominālā patērējamā jauda	W	1800	1800
Nominālais spriegums	V	220-240 220
Frekvence Hz	50/60	60
Griešanās ātrums brīvgaitā min	-1	3650	3650
Palaišanas strāvas ierobežošana		●	●
Svars atbilstoši EPTA-Procedure 01:2014 kg		26,2	26,2
Elektroaizsardzības klase		☐/II	☐/II
Izmēri (kopā ar noņemamajiem instrumenta elementiem)
Platums x dzilums x augstums mm	640 x 706 x 330	640 x 706 x 330
Piemērotu zāga asmeņu izmēri
Zāga asmens diametrs mm 254	254
Pamatnes plāksnes biezums mm	< 2,2	< 2,2
Min. asmens zobu biezums/izliece	mm	>2,4	>2,4
Centrālā atvēruma diametrs	mm	25,4	25,4

Maksimālie apstrādājamā priekšmeta izmēri: skatīt tabulu (skatīt „Apstrādājamā priekšmeta maksimālie izmēri“, Lappuse 422)
Parametri ir sniegti nominālajam spriegumam [U] 230 V. Elektroinstrumentiem, kas paredzēti zemākam spriegumam vai ir modificēti atbilstoši nacionālajiem standartiem, šie parametri var atškirties.

Informācija par troksni

Elektroinstrumenta raditā trokšna parametru vērtibas ir noteiktas atbilstoši standartam EN 62841-3-1.

Pēc A raksturliknes izsvērtās elektroinstrumenta radītā troksņa parametru tipiskās vērtības ir šādas: skaņas spiediena līmenis 111 dB(A); skaņas jaudas līmenis 124 dB(A). Mērijumu izkliede K = 3 dB.

Lietojiet ierīces dzirdes orgānu aizsardzībai!

Šajā pamācībā norādītais trokšņa limenis ir izmērits atbilstoši standartā noteiktajai procedūrai un var tikt izmantots elektroinstrumentu savstarpējai salidzināšanai. To var izmantot ari trokšņa radītās papildu slodzes iepriekšējai novērtešanai.

Šeit norādītais vibrācijas līmenis ir attiecināms uz elektroinstrumenta galvenajiem pielietojuma veidiem. Ja elektroinstruments tiek lietots netipiskiem mērkiem, kopā ar

netipiskiem darbinstrumentiem vai nav vajadzīgajā veidā apkalpots, tā radītā trokšna limenis var atšķirties no šeit norādītās vērtības. Tas var ievērojami palielināt trokšna radīto papildu slodzi kopējam darba laika posmam.

Lai precizi izvērtētu trokšna radīto papildu slodzi zināmam darba laika posmam, jāņem vērā arī laiks, kad elektroinstruments ir izslēgts vai arī darbojas, taču faktiski netiek izmantots paredzētā darba veikšanai. Tas var ievērojami samazināt trokšna radīto papildu slodzi kopējam darba laika posmam.

Montāža

▶ Nepieļaujiet elektroinstrumenta patvalīgu ieslēgšanos. Elektroinstrumenta montāžas un apkalpošanas laikā tā elektrokabela kontaktdakša

418 | Latviešu

nedrikst büt pievienota pie elektrotikla kontaktligzdas.

Piegādes komplekts

Pirms lietojat elektroinstrumentu pirmo reizi, pārliecinieties, ka tā piegādes komplektā ietilpst visas tālāk norādītās daļas:

– galda ripzāgis ar iestiprinātu zāga asmeni (26) un asmens kīli (7)
- lenka vadotne (3)
- profilstienis (28)
- stiprinošo elementu komplekts „Profilstienim“ (44) (atdurpläksne, rievuzgrieznis, skrūve, paplāksne)
- paralēlā vadotne (9)
- paralēlā palīgvadotne (41)
- stiprinošo elementu komplekts „paralēlajai palīgvadotnei“ (42) (3 stiprinošās skrūves, 3 paplāksnes, 3 spārnuzgriežni)
- aizsargpärsegs (6)
- sešstūra stienatslēga (21)
- sešstūra stienatslēga (20)
- gredzenatslēga (22)
- bīdstienis (23)
- galda ieliktnis (25)
- uzsūkšanas adapteris (32)

Norāde: pārbaudiet, vai elektroinstruments nav bojāts. Pirms turpināt lietot elektroinstrumentu, rūpīgi pārbaudiet, vai tā aizsargierīces un nedaudz bojātās daļas funkcionē pareizi un bez traucējumiem. Pārbaudiet, vai elektroinstrumenta kustīgās daļas netraucēti pārvietojas un nav iespīlētas un vai kāda no daļām nav bojāta. Ikvienai daļai jābūt pareizi montētai un jāatbilst paredzētajiem nosacījumiem, tādējādi nodrošinot pareizu elektroinstrumenta darbību.

Bojātās aizsargierīces vai daļas nekavējoties jānomaina vai kvalificēti jāizremontē pilnvarotā remonta darbnīcā.

Atseviško dalu montāža

• Uzmanīgi izsainojiet visas piegādātās daļas.
  – Noņemiet iesaiņojuma materiālu no elektroinstrumenta un no piederumiem, kas ir piegādāti ar to kopā.
• Sekojiet, lai tiktu izņemts zem motora bloka ievietotais iesainojuma materiāls.

Uz instrumenta korpusa ir tieši stiprināti šādi elementi: bīdstienis (23), gredzenatslēga (22), seštūra stienatslēgas (21) un (20), paralēlā vadotne (9), lenķa vadotne (3), uzsūkšanas adapteris (32), paralēlā palīgvadotne (41) ar stiprinošo elementu komplektu (42), aizsargpārsegs (6).

- Ja šos elementus ir nepieciešams izmantot, uzmanīgi izņemiet tos no stiprinājumiem.

Asmens kila pozicionësana (atteli a1-a2)

Norāde: ja nepieciešams, pirms asmens kīla pozicionēšanas notīriet visas iestiprināmās daļas.

– Grieziet kloki (18) pulksteņa rādītāju kustības virzienā, līdz zāga asmens (26) tiek pacelts iespējami augstu virs zāgēšanas galda.
- Atbrivojiet stiprinošo sviru (34).
– lebīdiet asmens kīli (7) stiprinošās sviras (34) virzienā, līdz to klūst iespējams pavilkt augšup.
- Pavelciet asmens kili līdz galam augšup tā, lai tas atrastos precīzi virs zāga asmens vidus.
– Laujiet abiem pozicionēšanas stienīšiem (35) fiksēties asmens kīla apakšējos urbumos un tad stingri pievelciet stiprinošo sviru (34).

Galda ieliktna montaža (attels b)

– leākējiet galda ieliktni (25) darbinstrumenta šahtas aizmugurējos izgriezumos (36).
– Pārvietojiet galda ieliktni lejup.
- Piespiediet galda ieliktni, līdz tas fiksējas darbinstrumenta šahtas priekšējā daļā.

Galda ieliktna (25) priekšējai malai jāatrodas vienā līmenī ar zāgēšanas galda virsmu vai nedaudz zem tās, bet tā aizmugurējai malai jāatrodas vienā līmenī ar zāgēšanas galda virsmu vai nedaudz virs tās (par to lasiet sadaļā (skatīt „Galda ieliktna līmena regulēšana (attēls N)“, Lappuse 424)).

Aizsargpärsega montäža (attëli c1-c2)

Norāde: veiciet aizsargpārsega montāžu tikai tad, ja asmens kīlis tā augšējā stāvoklī atrodas precīzi virs zāga asmens vidus (attēls a2). Neveiciet aizsargpārsega montāžu, ja asmens kīlis atrodas apakšējā stāvoklī (stāvoklis piegādes bridī vai stāvoklis, iezāgējot gropes) (attēls a1).

• Atbrīvojiet stiprinošo sviru (37) un izņemiet aizsargpārsegu (6) no turētāja (33).
• Ar roku stingri turiet aizsargpärsega (6) zāga asmens aizsargu (augšējais metāla stienis) un ar otru roku pārvietojiet augšup stiprinošo sviru (37).
• Pārbīdiet vadotnes stieni (38) uz aizmuguri, iebīdot to asmens kīla (7) gropē.
• Pārvietojiet aizsargpārsegu (6) lejup, līdz zāga asmens aizsargs (augšējais metāla stienis) nonāk paralēli zāgēšanas galda (8) virsmai.
• Nospiediet stiprinošo sviru (37) lejup. Stiprinošajai svirai jäfiksëjas ar skaidri sadzirdamu troksni, stingri un droši nostiprinot aizsargpärsegu (6).
  Ik reizi pirms instrumenta lietošanas pärliecinieties, ka aizsargpärsegs spēj netraucēti pārvietoties. Nelietojiet elektroinstrumentu, ja tā aizsargpärsegs nespēj brīvi pārvietoties un nekavējoties nenoslēdzas.

Paralēlās vadotnes montāža (attēls d)

Paralēlo vadotni (9) var novietot pa kreisi vai pa labi no zāga asmens.

• Atbrīvojiet rokturi (39), kas paredzēts paralēlās vadotnes (9) fiksēšanai. Tā rezultātā tiek atslogota V veida slīdkurpe (40).
• Vispirms ievietojiet paralēlās vadotnes V veida slīdkurpi zāgēšanas galda V veida vadotnes gropē (10). Tad

ievietojiet paralēlo vadotni zāgēšanas galda priekšējā vadotnes gropē (1).

Līdz ar to paralēlo vadotni var pēc vēlēšanās pārbīdīt.

- Lai fiksētu paralēlo vadotni, nospiediet rokturi (39) lejup.

Paralēlās palīgvadotnes montāža (attēls e)

Lai zāgētu šaurus priekšmetus un veidotu zāgējumus ar slīpu vertikālo zāgēšanas lenķi, paralēlā palīgvadotne (41) jāuzmontē uz paralēlās vadotnes (9).

Paralēlo palīgvadotni var pēc vajadzības nostiprināt paralēlās vadotnes (9) kreisajā vai labajā pusē.

Montāžai izmantojiet stiprinošo elementu komplektu „Paralēlajai palīgvadotnei“ (42) (2 stiprinošas skrūves, 2 paplāksnes, 2 spārnuzgriežni).

– Izbīdiet stiprinošās skrūves caur paralēlās vadotnes (9) sānu urbumiem.
- Skrūvju galvas kalpo paralēlās palīgvadotnes turēšanai.
– Uzbīdiet paralēlo palīgvadotni (41) uz stiprinošo skrūvju galvām.
– Novietojiet paplāksnes uz stiprinošajām skrūvēm un stingri pievelciet skrūves ar spārnuzgriežņu palīdzību.

Lenka vadotnes montāža (attēls f1-f2)

– lebīdiet vadstieni (43), kas nepieciešams lenka vadotnes (3) pārvietošanai, vienā no šim nolūkam paredzētajām zāgēšanas galda gropēm (5).
Lai atvieglotu garu priekšmetu apstrādi, lenka vadotni iespējams paplašināt, nostiprinot uz tās profilstieni (28).
– Profilstieņa nostiprināšanai uz lenķa vadotnes izmantojiet stiprinošo elementu komplektu (44).

Puteklu un skaidu uzsūkšana

Dažu materiālu, piemēram, svinu saturošu krāsu, dažu koksnes škirņu, minerālu un metālu putekļi var būt kaitīgi veselībai. Pieskaršanās šādiem putekļiem vai to ieelpošana var izraisīt alergiskas reakcijas vai elpošanas celu saslimšanu elektroinstrumenta lietotājam vai darba vietai tuvumā esošajām personām.

Atsevišku materiālu putekļi, piemēram, putekļi, kas rodas, zāgējot ozola vai dižskābarža koksni, var izraisīt vēzi, īpaši tad, ja koksne iepriekš ir tikusi kīmiski apstrādāta (ar hromātu vai koksnes aizsardzības līdzekļiem). Azbestu saturošus materiālus drīkst apstrādāt vienīgi personas ar īpašām profesionālām iemanām.

• Pielietojiet apstrādājamajam materiālam vispiemērotāko putekļu uzsūkšanas metodi.
• Darba vietai jäbüt labi ventilējamai.
• Darba laikā ieteicams izmantot masku elpošanas celu aizsardzībai ar filtrēšanas klasi P2.

levērojiet jūsu valstī spēkā esošos priekšrakstus, kas attiecas uz apstrādājamo materiālu.

Puteklu/skaidu aizvadišanas kanālu var nosprostot puteklī, skaidas vai apstrādājamā materiāla atlūzas.

– Izslēdziet elektroinstrumentu un izvelciet tā kontaktdakšu no elektrotīkla kontaktligzdas.
– Nogaidiet, līdz zāga asmens ir pilnībā apstājies.
– Noskaidrojiet nosprostošanās cēloni un novērsiet to.

▶ Nepieļaujiet putekļu uzkrāšanos darba vietā. Putekļi var viegli aizdegties.
Lai novērstu iespējamo aizdegšanos, zāgējot alumīniju, iztukšojiet skaidu izvadišanas iscauruli un nelietojiet skaidu uzsūkšanu.

Skaidu izvadišanas iscaurules iztukšošana (attēls g)

Vajadzības gadījumā skaidu izvadišanas īscauruli (31) var iztukšot, atbrīvojot to no apstrādājamā priekšmeta atlūzām un lielām skaidām.

– Izslēdziet elektroinstrumentu un atvienojiet tā kontaktdakšu no elektrotikla kontaktligzdas.
– Nogaidiet, līdz zāga asmens ir pilnīgi apstājies.
– lzskrūvējiet stiprinošo skrūvi (45) ar seštūra stienatslēgu (21).
– Izvelciet skaidu izvadišanas iscauruli (31) un atbrivojiet to no apstrādājamā priekšmeta atlūzām un lielām skaidām.
- No jauna iestipriniet skaidu izvadišanas iscauruli elektroinstrumenta.

Putek|u uzsükšana ar ärējā vakuumsūcēja palīdzību (attēls h)

Izmantojiet kopā ar elektroinstrumentu piegādāto uzsūkšanas adapteri (32), lai pievienotu vakuumsūcēju skaidu izvadišanas īscaurulei (31).

- Stingri savienojiet uzsūkšanas adapteri (32) ar vakuumsūcēja šlūteni.

Vakuumsūcējam jābūt piemērotam apstrādājamā materiāla putekļu uzsūkšanai.

Veselībai īpaši kaitīgus, kancerogēnus vai sausus puteklus savāciet ar speciālu vakuumsūcēju.

Stacionāra vai pusstacionāra uzstādīšana

▶ Lai varētu droši strādāt ar elektroinstrumentu, tas pirms lietošanas jānostiprina uz lidzenas un stabilas virsmas (piemēram, uz darba galda).

Montāža uz darba virsmas (attēls i)

- Nostipriniet elektroinstrumentu uz darba virsmas, izmantojot piemērotus skrūvju savienojumus. Stiprināšanai izmantojiet urbumus (11).

Montāža uz Bosch darba galda (attēls j)

Pateicoties balstiem ar regulējamu garumu, Bosch darba galdi (piemēram, GTA 600) lauj stabili uzstādīt elektroinstrumentu uz jebkuras virsmas.

Izlasiet visus darba galdam pievienotos drošības noteikumus un lietošanas norādījumus. Drošības noteikumu un lietošanas norādījumu neievērošana var klūt par cēloni elektriskā trieciena saņemšanai, kā arī izraisīt aizdegšanos vai radīt smagu savainojumu.
Pirms elektroinstrumenta nostiprināšanas pareizi samontējiet darba galdu. Pareiza galda uzbūve ir svarīga, lai nepielautu tā sabrukšanu.
- Pirms elektroinstrumenta nostiprināšanas uz darba galda pārvietojiet tā slīdroku transporta stāvokli.

Zāga asmens nomaiņa (attēli k1-k4)

420 | Latviešu

• Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tā elektrokabela kontaktdakšu no barojošā elektrotikla kontaktligzdas.
  Zāga asmens nomaiņas laikā uzvelciet aizsargcimdus. Pretējā gadījumā asmens var radīt savainojumus.
  Izmantojiet vienigi zāga asmeņus, kuru maksimālais pieļaujamais griešanās ātrums ir lielāks par elektroinstrumenta griešanās ātrumu brīvgaitā.
  Lietojiet vienīgi zāga asmenus, kas atbilst šajā lietošanas pamācibā norādītajiem un šim elektroinstrumentam noteiktajiem parametriem, ir pārbaudīti atbilstoši standarta EN 847-1 prasībām un attiecīgi markēti.
  Lietojiet vienigi zāga asmeņus, ko ražotājs ir ieteicis izmantošanai kopā ar šo elektroinstrumentu un kas ir piemēroti materiālam, ko vēlaties apstrādāt. Tas Įaus izvairīties no zāga asmens zobu smailu pārkaršanas un apstrādājamā materiāla kušanas.
  ▶ Nelietojiet oglekla tērauda (HSS) zāga asmeņus. Šādi asmeņi var viegli salūzt.

Zāga asmens izņemšana

• Līdz galam grieziet kloki (18) pulksteņa rādītāju kustības virzienā, līdz zāga asmens (26) tiek pacelts iespējami augstu virs zāgēšanas galda.
• Atlaidiet stiprināšanas sviru (37) un izvelciet aizsargpārsegu (6) no asmens kīla (7) gropes.
• Ar piemērotu skrūvgriezi paceliet galda ieliktņa (25) priekšējo daļu un izņemiet galda ieliktni no darbinstrumenta šahtas.
• Grieziet piespiedējuzgriezni (46) ar gredzenatslēgu (22) un vienlaicīgi velciet darbvārpstas fiksēšanas sviru (47), līdz darbvārpsta fiksējas.
• Turiet pievilktu darbvärpstas fiksëšanas sviru un noskrūvējiet piespiedējuzgriezni, griežot to pretēji pulksteņa rādītāju kustības virzienam.
• Nonemiet piespiedējpaplāksni (48).
• Iznemiet zāga asmeni (26).

Zāga asmens iestiprināšana

Ja nepieciešams, pirms zāga asmens iestiprināšanas notīriet visas iestiprināmās daļas.

- Novietojiet jaunu zāga asmeni uz balstpaplāksnes (50), kas atrodas uz darbvārpstas (49).

Norāde: nelietojiet pārāk mazus zāga asmenus. Radiālais attālums starp zāga asmeni un asmens kīli nedrikst pārsniegt 3 – 8 mm.

▶ lestiprinot zāga asmeni, sekojiet, lai asmens zobu vērsuma virziens (bultas virziens uz zāga asmens) sakristu ar bultas virzienu uz asmens kīla!

– Novietojiet uz darbvārpstas piespiedējpaplāksni (48) un uzskrūvējiet piespiedējuzgriezni (46).
- Grieziet piespiedėjuzgriezni (46) ar gredzenatslęgu (22) un vienlaicīgi velciet darbvārpstas fiksēšanas sviru (47) līdz darbvārpsta fiksējas.

• Stingri pieskrūvējiet piespiedējuzgriezni, griežot to pulksteņa rādītāju kustības virzienā.
• No jauna ievietojiet galda ieliktni (25).
• No jauna iemontējiet asmens aizsargpārsegu (6).

Lietošana

▶ Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tä elektrokabela kontaktdakšu no barojošä elektrotikla kontaktligzdas.

Zāga asmens transporta stāvoklis un darba stāvoklis

Transporta stāvoklis

• Nonemiet asmens aizsargpärsegu (6), iznemiet galda ieliktni (25) un pärvietojiet asmens kili (7) viszemäkajā stāvokli. No jauna iestipriniet galda ieliktni (25).
  – Grieziet kloki (18) pretēji pulksteņa rādītāju kustības virzienam, līdz zāga asmens (26) zobi nolaižas zemāk par zāgēšanas galda (8) virsmu.
  – Līdz galam iebīdiet iekšā galda pagarinātāju (13). Nospiediet lejup fiksējošo sviru (15). Līdz ar to zāgēšanas galda pagarinātājs tiek fiksēts.

Darba stävoklis

• Pārvietojiet asmens ̣kīlī (7) visaugstākajā stāvoklī precīzi virs zāga asmens vidus, iestipriniet galda ieliktni (25) un iemontējiet asmens aizsargpārsegu (6).
  – Grieziet kloki (18) pulksteņa rādītāju kustības virzienā, līdz zāga asmens (26) augšējie zobi paceļas aptuveni 3 – 6 mm virs apstrādājamā priekšmeta.

Vertikālā un horizontālā zāgēšanas leŋka iestatišana

Lai nodrošinātu augstu zāgēšanas precizitāti, pēc elektroinstrumenta intensīvas lietošanas nepieciešams pārbaudīt un vajadzības gadījumā koriģet tā svarīgākos iestatījumus.

Vertikālā zāgēšanas leŋka iestatīšana (ar zāga asmeni) (attēls A)

Vertikālo zāgēšanas leŋki var iestatīt robežās no -2° līdz 47°.

- Atbrivojiet fiksējošo sviru (16), pagriežot to pretēji pulksteņa rādītāju kustības virzienam.

Norāde: pilnīgi atbrīvojot fiksējošo sviru, zāga asmens smaguma spēka iespaidā nosveras uz sāniem līdz stāvoklim, kas atbilst aptuveni 30° noliecei.

• Pavelciet vai pabīdiet rokratu (17) gar kulisi, līdz lenķa rādītājs (51) rāda vēlamo vertikālo zāgēšanas lenķi.
• Noturot rokratu šādā stāvokli, no jauna stingri pievelciet fiksējošo sviru (16).

Lai ātri un precizi iestādītu vertikālā zāgēšanas leņka fiksētās vērtības 0° un 45°,, ir paredzētas īpašas atdures ((59), (62)), kas tiek ieregulētas rūpnīcā.

Horizontālā zāgēšanas leŋka iestatišana (ar leŋka vadotni) (attēls B)

Horizontālo zāgēšanas leŋki var iestatīt robežās no 60° (virzienā pa kreisi) līdz 60° (virzienā pa labi).

• Atskrūvējiet fiksējošo rokturi (53), ja tas ir bijis pieskrūvēts.
• Grieziet lenka vadotni, līdz lenka rādītājs (54) parāda vēlamo zāgēšanas lenki.
• No jauna pieskrūvējiet fiksējošo rokturi (53).

Zāgēšanas galda izmēru palielināšana

Gari un smagi zāgējamie priekšmeti brīvajā galā jānogulda uz piemērotas virsmas vai jāatbalsta.

Zāgēšanas galda paplašinātājs (attēli C)

Zagēšanas galda paplašinātājs (13) lauj paplašināt zagēšanas galdu (8) pa labi līdz maksimālajam platumam 625 mm.

• Līdz galam pavelciet augšup zāgēšanas galda paplašinātāja fiksējošo rokturi (15).
• Izvelciet zāgēšanas galda paplašinātāju (13) vēlamajā garumā.
• Pārvietojiet fiksējošo rokturi (15) lejup. Lidz ar to zāgēšanas galda pagarinātājs tiek fiksēts.

Paralēlās vadotnes iestatišana

Paralēlo vadotni (9) var pēc vajadzības novietot pa kreisi (melnā skala) vai pa labi (sudrabotā skala) no zāga asmens. Markējuma atzime lupā (27) parāda iestādīto attālumu no paralēlās vadotnes lidz zāga asmenim uz skalas (2). Novietojiet paralēlo vadotni vēlamajā zāga asmens pusē (skatīt sadaļu (skatīt „Paralēlās vadotnes montāža (attēls d)“, Lappuse 418).

Paralēlās vadotnes iestatīšana nepaplašinātam zāgēšanas galdam

• Atbrīvojiet rokturi (39), kas paredzēts paralēlās vadotnes (9) fiksēšanai. Pārbīdiet paralēlo vadotni, līdz markējuma atzīme lupā (27) parāda vēlamo attālumu līdz zāga asmenim.
  Ja zāgēšanas galda paplašinātājs nav izvilkts, nolasījumi izdarāmi pēc sudrabotās skalas (2) apakšējā graduējuma.
• Lai fiksētu paralēlo vadotni, pārvietojiet fiksējošo rokturi (39) lejup.

Paralēlās vadotnes iestatišana paplašinātam zāgēšanas galdam (attēls D)

- Novietojiet paralēlo vadotni pa labi no zāga asmens. Pārbīdiet paralēlo vadotni, līdz marķējuma atzīme lupā (27) uz apakšējās skalas parāda 26 cm. Lai fiksētu paralēlo vadotni, no jauna pārvietojiet fiksējošo rokturi (39) lejup.

- Līdz galam pārvietojiet augšup zāgēšanas galda pagarinātāja fiksējošo rokturi (15).

- Izvelciet zāgēšanas galda pagarinātāju (13), līdz attāluma rāditājs (55) uz skalas augšējā graduējuma rāda vēlamo attālumu no zāga asmens.

– Pārvietojiet lejup fiksējošo rokturi (15). Līdz ar to zāgēšanas galda pagarinātājs tiek fiksēts.

Paralēlās palīgvadotnes iestatīšana (attēls E)

Lai zāgētu šaurus priekšmetus un veidotu zāgējumus ar slīpu vertikālo zāgēšanas lenki, paralēlā palīgvadotne (41) jāuzmontē uz paralēlās vadotnes (9).

Paralēlo palīgva-dotni var pēc vajadzības nostiprināt paralēlās vadotnes (9) kreisajā vai labējā pusē. Īsi priekšmeti zāgēšanas laikā var iestrēgt starp paralēlo vadotni un zāga asmeni vai arī iekerties augšupejošajā zāga asmenī un tikt mesti prom.

Tāpēc iestatiet paralēlo palīgva-dotni tādā stāvoklī, lai tās priekšējais gals atrastos starp zāga asmens priekšējo zobu un asmens kīla priekšējo malu.

- Šim nolūkam atskrūvējiet visus spārnuzgriežņus no stiprinošo elementu komplekta (42) un pārvietojiet paralēlo palīgva dotni stāvoklī, kad tā ir nostiprināma tikai ar divām priekšējām skrūvēm.

- No jauna stingri pieskrūvējiet spārnuzgriežņus.

Asmens kila regulēšana

Asmens kīlis (7) novērš zāga asmens (26) iestrēgšanu zāgējumā. Pretējā gadījumā zāga asmens var iekerties apstrādājamajā priekšmetā, radot atsitiena briesmas. Tāpēc vienmēr pārliecinieties, ka asmens kīlis ir pareizi noregulēts.

• Radiālais attālums starp zāga asmeni un asmens kīli nedrīkst pārsniegt 3 - 8 mm.
• Asmens kīla biezumam jābūt mazākam par zāgējuma platumu un lielākam par zāga asmens pamatnes biezumu.
• Asmens kīlim vienmēr jāatrodas uz vienas līnijas ar zāga asmeni.
• Normālas zāgēšanas laikā asmens kīlim vienmēr jāatrodas augstākajā iespējamajā stāvokli.

HAsmens kila augstuma iestatisana (attels F)

Lai iezāgētu gropes, atbilstoši jāieregulē asmens kīla augstums.

Lietojiet elektroinstrumentu gropju un rievu iezāgēšanai vienīgi kopā ar piemērotām aizsargiericēm (piemēram, ar tuneļveida aizsargpārsegu vai spiedkemmi).

- Atlaidiet aizsargpārsega stiprināšanas sviru (37) un izvelciet aizsargpārsegu (6) no asmens kīla (7) gropes. Lai pasargātu aizsargpārsegu no bojājumiem, ievietojiet to šim nolūkam paredzētajā turētājā (33) uz elektroinstrumenta korpusa (skatīt arī attēlu 01).

- Grieziet kloki (18) līdz galam pulksteņa rādītāju kustības virzienā, līdz zāga asmens (26) tiek pacelts iespējami augstu virs zāgēšanas galda.

- Atlaidiet stiprinošo sviru (34).

- Novelciet asmens kili no stienišiem (35) (stiprinošajai svirai (34) jābūt pavilktai nedaudz uz āru) un pārvietojiet asmens kili (7) līdz galam lejup.

422 | Latviešu

- Laujiet abiem stienišiem (35) fiksėties asmens kīla urbumos un tad no jauna stingri pievelciet stiprinošo sviru (34).

Uzsākot lietošanu

Nodrošiniet pareiza elektrotikla sprieguma padevi! Elektrobarošanas avota spriegumam jäatbilst vērtībai, kas ir norādita uz elektroinstrumenta marķējuma plāksnītes.

leslēgšana (attēls G1)

– Paceliet augšup ieslēdzēja drošības vāciņu (19).
- Lai iedarbinātu elektroinstrumentu, nospiediet zało ieslēgšanas taustinu (56).
- No jauna nolaidiet lejup ieslēdzēja drošības vāciņu (19).

Izslēgšana (attēls G2)

– Nospiediet ieslēdzēja drošības vāciņu (19).

Elektrobarošanas pärtraukums

Elektroinstrumentā tiek izmantots tā saucamais nulles sprieguma ieslēdzējs, kas novērš tā patvalīgu atkārtotu ieslēgšanos pēc pārtraukuma elektrobarošanas padevē (piemēram, pēc kontaktdakšas atvienošanas no barojošā elektrotikla elektroinstrumenta darbības laikā). Lai pēc tam no jauna iedarbinātu elektroinstrumentu, jānospiež zaļais ieslēgšanas taustiņš (56).

Norādījumi darbam

Vispārēji norādījumi zāgēšanai

Pirms zāgēšanas vienmēr pārliecinieties, ka zāga asmens nevienā zāgēšanas posmā neskar atdures vai citas elektroinstrumenta dalas.
Lietojiet elektroinstrumentu gropju un rievu iezagëšanai vienîgi kopâ ar piemërotâm aizsargiericëm (piemëram, ar tunelveida aizsargpärsegu vai spiedkemmi).
▶ Nelietojiet elektroinstrumentu spraugu (no abiem galiem apstrādājamajā priekšmetā nobeidzošos gropju) veidošanai.

Sargājiet zāga asmenus no kritieniem un triecieniem. Nepak|aujiet zāga asmenus sānu spiedienam. Lai novērstu asmens iestrēgšanu apstrādājamajā priekšmetā, asmens ķilim jāatrodas uz vienas taisnes ar zāga asmeni.

Neapstrādājiet neregulāras formas priekšmetus. Apstrādājamajam priekšmetam jābūt ar vismaz vienu taisnu malu, kurai vienmēr jābūt piespiestai pie paralēlās vadotnes. Raugieties, lai uz elektroinstrumenta vienmēr glabātos bīdstienis.

Lietotāja atrašanās vieta (attēls H)

▶ Nekad nestāviet tieši preti zāga asmenim. Vienmēr stāviet tajā pašā zāga asmens pusē, kurā atrodas paralēlā vadotne. Atsitiena laikā apstrādājamais priekšmets var tikt ar lielu ātrumu mests prom un trāpīt ikvienam, kas atrodas zāga asmens priekšā un tieši pret to.

- Netuviniet rokas un pirkstus rotējošam zāga asmenim.

Attiecīgi ievērojiet tālāk sniegtos norādījumus.

• Stingri turiet apstrādājamo priekšmetu ar abām rokām un cieši spiediet to pie zāgēšanas galda.
  – Zāgējot šaurus priekšmetus un veidojot zāgējumus ar slīpu vertikālo zāgēšanas lenki, vienmēr lietojiet kopā ar instrumentu piegādāto bīdstieni (23) un paralēlo palīgva dotni (41).

Apstrādājamā priekšmeta maksimālie izmēri

Vertikālais zāgēšanas lenkis	Maks. apstrādājamā priekšmeta augstums [mm]
0°	79
45°	56

Zāgēšana

Taisnu zāgējumu veidošana

• Pärvietojiet paralēlo vadotni (9) stāvoklī, kas atbilst vēlamajam atzāgējamā priekšmeta platumam (skatit sadalu (skatit „Paralēlās vadotnes iestatišana“, Lappuse 421).
  – Novietojiet apstrādājamo priekšmetu uz zāgēšanas galda pirms aizsargpārsega (6).
  – Griežot kloki (18), paceliet vai iegremdėjiet zāga asmeni (26) tā, lai tā augšējais zobs atrastos aptuveni 3 - 6 mm virs apstrādājamā priekšmeta virsmas.
• leslëdziet elektroinstrumentu.
  – Pārzāgējiet apstrādājamo materiālu ar vienmērīgu kustību. Ja zāgēšanas laikā uz zāga asmeni tiek izdarīts pārāk stiprs spiediens, zāga asmens zobu galotnes var pārkarst un nodarīt bojājumus apstrādājamajam priekšmetam.
  – Izslēdziet elektroinstrumentu un nogaidiet, līdz zāga asmens ir pilnīgi apstājies.

Zāgēšana ar slīpu vertikālo zāgēšanas lenķi

– lestatiet vēlamo vertikālo zāgēšanas leŋki (zāga asmens slīpumu).
Ja zāga asmens tiek noliekts pa kreisi, paralēlajai vadotnei (9) jāatrodas pa labi no zāga asmens.
– Rīkojieties, kā aprakstīts sadaļā (skatit „Taisnu zāgējumu veidošana“, Lappuse 422)

Zāgēšana ar slīpu horizontālo zāgēšanas lenki (attēls I)

• Ar lenka vadotnes (3) palīdzību iestatiet vēlamo horizontālo zāgēšanas lenki.
  – Novietojiet apstrādājamo priekšmetu blakus profilstienim (28).
  Profilstienis nedrīkst atrasties uz zāgējuma trases. Šādā gadījumā atskrūvējiet rievuzgriezni (57) un pārvietojiet profilstieni.
  – Griežot kloki (18), paceliet vai iegremdėjiet zāga asmeni (26) tā, lai tā augšējais zobs atrastos aptuveni. 3 – 6 mm virs apstrādājamā priekšmeta virsmas.
• leslēdziet elektroinstrumentu.
  – Ar vienu roku spiediet apstrādājamo priekšmetu pie profilstiņa (28) un, turot otru roku uz fiksējošā roktura

(53), lēni pārvietojiet leŋka vadotni uz priekšu pa gropi (5).

– Izslēdziet elektroinstrumentu un nogaidiet, līdz zāga asmens ir pilnīgi apstājies.

Svarigāko iestādījumu pārbaude un korekcija

Lai nodrošinātu augstu zāgēšanas precizitāti, pēc elektroinstrumenta intensivas lietošanas nepieciešams pārbaudīt un vajadzības gadījumā korigēt tā svarīgākos iestatījumus.

Tam vajadzīga zināma pieredze un atbilstoši speciālie instrumenti.

Jebkurā Bosch pilnvarotā elektroinstrumentu remonta darbnīcā šis darbs tiks veikts ātri un kvalitativi.

Atduru iestatišana vertikālā zāgēšanas leŋka fiksētajām vērtibām 0° un 45°

• Pārvietojiet elektroinstrumentu darba stāvokli.
• lestatiet vertikālo zāgēšanas lenķi (zāga asmens slīpumu) 0°.
• Nonemiet aizsargpârsegu (6).

Pärbaude (attëls J1)

- lestatiet uz lenkmēra lenki 90° un novietojiet to uz zāgēšanas galda (8).

Leŋkmēra mērstienim visā garumā cieši jāpiespiežas zāga asmenim (26).

lestatišana (attēls J2)

• Atskrūvējiet skrūvi (58). Līdz ar to klūst iespējams pārbīdīt 0° atduri (59).
• Atbrīvojiet fiksējošo sviru (16).
• Pabīdiet rokratu (17) 0° atdures virzienā, līdz lenķmēra mērstienis visā garumā cieši jāpiespiežas zāga asmenim.
• Noturot rokratu šādā stāvoklī, no jauna stingri pievelciet fiksējošo sviru (16).
• No jauna stingri pieskrūvējiet skrūvi (58).

Gadijumā, ja lenka rāditājs (51) pēc iestatišanas neatrodas uz vienas taisnes ar 0° atzīmi uz skalas (52), ar tirdzniecibā pieejamu krustrievas skrūvgriezi atskrūvējiet skrūvi (60) un izlidziniet lenka rāditāju ar 0° atzīmi.

Atkärtojiet iepriekš aprakstīas darbības vertikālā zāgēšanas lenka standarta vērtībai 45° (atskrūvējiet skrūvi (61)un pārbīdiet pārbīdit 45° atduri (62)). Šajā gadījumā lenka rādītāju (51) vairs nedrikst pārvietot.

Zāga asmens paralelitāte vadotnes gropēm, pa kurām pārvietojas lenka vadotne (attēls K)

• Pārvietojiet elektroinstrumentu darba stāvokli.
• Nonemiet aizsargpârsegu (6).

Pärbaude

• Ar zīmuli iezīmējiet pirmo pa kreisi vērsto zāga asmens zobu, kas ir redzams virs galda ieliktņa elektroinstrumenta mugurpusē.
• lestatiet uz lenkmēra lenki 90° un savietojiet tā mērstiena malu ar vadotnes gropes (5) malu.

• Pārbīdiet leņķmēra mērstieni, līdz tas skar iezīmēto zāga asmens zobu, un izmēriet attālumu starp zāga asmeni un vadotnes gropi.

• Pagrieziet zāga asmeni, līdz iezīmētais asmens zobs klūst redzams virs galda ieliktņa elektroinstrumenta priekšpusē.

• Pārvietojiet leŋkmēra mērstieni, līdz tas skar iezīmēto zāga asmens zobu.
• Vêlreiz izmēriet attālumu starp zāga asmeni un vadotnes gropi.

Abām izmērītajām attāluma vērtībām jābūt vienādām.

lestatišana

– Atskrūvējiet seštūra ligzdskrūves (63), kas atrodas zem zāgēšanas galda instrumenta priekšpusē, kā arī seštūra ligzdskrūves (64), kas atrodas zem zāgēšanas galda instrumenta priekšpusē, lietojot kopā ar instrumentu piegādāto seštūra stienatslēgu (21).
- Uzmanīgi pagroziet zāga asmeni, līdz tas nostājas paralēli vadotnes gropei (5).
- No jauna stingri pieskrūvējiet visas skrūves (63) un (64).

Zāgēšanas galda attāluma rādītāja iestatīšana (attēls L)

– Novietojiet paralēlo vadotni pa labi no zāga asmens. Pārbīdiet paralēlo vadotni, līdz marķējuma atzīme lupā (27) uz skalas apakšējā graduējuma rāda 26 cm. Lai paralēlo vadotni fiksētu šajā stāvoklī, no jauna nospiediet lejup fiksējošo rokturi (39).
- Pavelciet (15) līdz galam augšup un līdz galam izvelciet uz āru zāgēšanas galda paplašinātāju (13).

Pärbaude

Attāluma rādītājam (55) uz skalas (2) augšējā graduējuma jārāda tāda pati vērtība, kādu rāda marķējuma atzīme lupā (27) uz skalas (2) apakšējā graduējuma.

lestatišana

– lidz galam izvelciet uz āru zāgēšanas galda paplašinātāju (13).
- Ar piemērotu krustrievas skrūvgriezi atskrūvējiet skrūvi (65) un izlīdziniet lenķa rādītāju (55) ar 26 cm iedaļu uz augšējās skalas (2).

Paralēlās vadotnes paralelitātes iestatišana (attēls M)

• Pārvietojiet elektroinstrumentu darba stāvokli.
• Nonemiet aizsargpärsegu (6).
• Atbrīvojiet rokturi paralēlās vadotnes fiksēšanai (39) un pārbīdiet paralēlo vadotni, līdz tā pieskaras zāga asmenim.

Pärbaude

Paralēlajai vadotnei (9) jāpieskaras zāga asmenim visā tās garumā.

lestatišana

• Atskrūvējiet sešstūra ligzdskrūves (66), lietojot kopā ar instrumentu piegādāto sešstūra stieņatslēgu (21).
  – Uzmanīgi pārvietojiet paralēlo vadotni (9), līdz tā visā garumā pieskaras zāga asmenim.
• Noturiet paralēlo vadotni šajā stāvoklī un no jauna pārvietojiet lejup fiksējošo rokturi (39).
• No jauna stingri pieskrūvējiet sešstūra ligzdskrūves (66).

424|Latviešu

Paralēlās vadotnes piespiedējspēka iestatīšana

Ilgstoši lietojot elektroinstrumentu, paralēlās vadotnes (9) nostiprināšanas spēks var samazināties.

- Pieskrūvējiet regulējošo skrūvi (24). līdz paralēlo vadotni no jauna klūst iespējams stingri nostiprināt uz zāgēšanas galda.

Paralēlās vadotnes lupas iestatīšana (attēls M)

• Pārvietojiet elektroinstrumentu darba stāvokli.
• Nonemiet aizsargpärsegu (6).
• Pārvietojiet paralēlo vadotni (9) pa labi, līdz tā pieskaras zāga asmenim.

Pärbaude

Markējuma atzīmei lupā (27) jāsakrīt ar 0° iedaļu uz skalas (2).

lestatišana

- Ar piemērotu krustrievas skrūvgriezi atskrūvējiet skrūvi (67) un savietojiet marķējuma atzīmi lupā ar 0° iedaļu uz skalas.

Galda ieliktna (25) priekšejai malai jāatrodas vienā limeni ar zāgēšanas galda virsmu vai nedaudz zem tās, bet tās aizmugurējai malai jāatrodas vienā limeni ar zāgēšanas galda virsmu vai nedaudz virs tās.

lestatišana

• Iznemiet galda ieliktni (25).
• Ar sešstūra stienatslēgu (21) griežot četras regulējošās skrūves (68), iestatiet tās vajadzīgajā līmenī.

Uzglabāšana un transportēšana

Instrumenta elementu uzglabāšana (attēls 01-05)

Uzglabāšanas laikā uz elektroinstrumenta iespējams droši nostiprināt vairākus tā elementus.

• Noskrūvējiet paralēlo palīgvadotni (41) no paralēlās vadotnes (9).
• levietojiet visas nonemtās instrumenta daļas uzglabāšanas stiprinājumos uz tā korpusa (skatīt zemāk sniegto tabulu).

Attē Is	Instrumenta elements	Nodalijums uzglabāšanai
01	Aizsargpārsegs	lekariniet turētāja (33)izgriezumos un nostipriniet, stingri pievelkot fiksējošo sviru (37)
02	Stiprinošo elementu komplekts„Paralēlajai palīgvadotnei“ (42)	lespiediet turētājos (69)
02	Uzsūkšanas adapteris (32)	lebīdiet noturskavās (70)
03	Gredzenatslēga (22)	Ar stiprinošo uzgriezni (71)nostipriniet darba rīku nodalījumā

Attēls	Instrumentaelements	Nodalījums uzglabāšanai
03	Bīdstienis (23)	Uzkariniet uz stiprinošāuzgriežna (71) un nostiprinietpārbīdot
04	Paralēlā vadotne(9)	Apgrieziet, no apakšasiekariniet vadstienos un stingrinostipriniet, pievelkot rokturi(39)
05	Seštūrastienatslēga (21)Seštūrastienatslēga (20)	lebīdiet turētājos (72)
05	Leņka vadotne (3) lebīdiet noturskavās (73)
05	Paralēlápalīgvadotne (41)	lebīdiet noturskavās (30)(īsākajai pusei jābūt vērstiaiaugšup, bet garākajai pusei – uzaizmuguri)

Elektroinstrumenta pärnešana

Pirms elektroinstrumenta transportēšanas veiciet šādas darbības.

• Pārvietojiet elektroinstrumentu transporta stāvokli (skatit sadalu (skatit „Transporta stāvoklis“, Lappuse 420)).
  – Nonemiet visus piederumus, ko nevar stingri nostiprināt uz elektroinstrumenta. Ja iespējams, transportēšanas laikā ievietojiet rezerves zāga asmeņus noslēdzamā futrāli.
• Līdz galam iebīdiet iekšā zāgēšanas galda paplašinātāju (13) un to fiksējiet, nospiežot lejup sviru (15).
• Uztiniet elektrokabeli uz turētāja (29).
• Paceļot un transportējot elektroinstrumentu, izmantojiet šim nolūkam pārnešanas rokturi (12).

Elektroinstrumenta transportēšanas laikā tā pacelšanai un nostiprināšanai izmantojiet vienīgi transportēšanas ierīces, bet ne aizsargierīces.

Apkalpošana un apkope

Apkalpošana un tirišana

Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tä elektrokabela kontaktdakšu no barojošä elektrotikla kontaktligzdas.

Ja nepieciešams nomainīt instrumenta elektrokabeli, tas jāveic firmas Bosch elektroinstrumentu servisa centrā vai pilnvarotā Bosch elektroinstrumentu remonta darbnīcā, jo tikai tā ir iespējams saglabāt vajadzīgo darba drošības līmeni.

Tirišana

▶ Lai elektroinstruments darbotos droši un bez atteikumiem, regulāri tīriet tā korpusu un ventilācijas atveres.

Ik reizi pēc darba operācijas beigām ar otu notīriet puteklus un skaidas.

Elektroinstrumenta ellošana

Smērviela:

- Vajadzības gadījumā ieellojiet elektroinstrumentu norādītajās vietās

(attêls P).

Bosch pilnvarotā remonta darbnīcā šie darbi tiks veikti ātri un kvalitatīvi.

Atbrīvojoties no izlietotajām smērvielām un tīrīšanas lidzekliem, ṣnemiet vērā ar apkārtējās vides aizsardzību saistītos apsvērumus. leverojiet spēkā esošos priekšrakstus un noteikumus.

Pasākumi trokšna samazināšanai

Pasākumi, ko var veikt ražotājs:

• Pakāpeniska palaišana
• Piegāde komplektā ar īpaši izstrādātu zāga asmeni ar samazinātu trokšna līmeni
  Pasākumi, ko var veikt lietotājs:
• Veiciet montažu uz stabilas darba virsmas, kas lauj samazināt vibrāciju
  – Izmantojiet ipaši izstrādātus zāga asmeņus ar samazinātu trokšna līmeni,
• Regulāra tīriet zāga asmeni un elektroinstrumentu

Piederumi

	Izstrādājumanumurs
Putekļu maisiņš 2 605 411 205
Lenķa vadotne 2 610 015 507
Bidstienis 2 610 015 022
Darba galds GTA 600 0 601 B22 001
Zāga asmeni kokam un plākšņu materiāliem, paneļiem un listēm
Derīgi šādu tipu instrumentiem:3 601 M30 502/... 532/... 562/... 572
Zāga asmens 254 x 30 mm, 40 zobu 2 608 640 443
Zāga asmens 254 x 30 mm, 60 zobu 2 608 640 444
Derīgi šādu tipu instrumentiem:3 601 M30 542/... 5B2
Zāga asmens 254 x 25,4 mm, 40zobu	2 608 640 901
Zāga asmens 254 x 25,4 mm, 60zobu	2 608 640 902

Klientu apkalpošanas dienests un konsultācijas par lietošanu

Klientu apkalpošanas dienests atbildės uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves dalām. Kopsalikuma attēlus un informāciju par rezerves dalām Jūs varat atrast interneta vietnē:

www.bosch-pt.com

Bosch konsultantu grupa palīdzēs Jums vislabākajā veidā rast atbildes uz jautājumiem par mūsu izstrādājumiem un to piederumiem.

Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma markējuma plāksnītes.

Latvijas Republika

Robert Bosch SIA

Bosch elektroinstrumentu servisa centrs

Mūkusalas ielā 97

LV-1004 Rīga

Tālr.: 67146262

Telefakss: 67146263

E-pasts: [e-mail]

Atbrīvošanās no nolietotajiem izstrādājumiem

Nolietotie elektroinstrumenti, to piederumi un iesainojuma materiāli jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

Neizmetiet elektroinstrumentu sadzīves atkritumu tvertnē!

Tikai EK valstim.

Saskaņā ar Eiropas Savienības direktīvu 2012/19/ES par nolietotajām elektriskajām un elektroniskajām ierīcēm un šīs direktīvas atspoguļojumiem nacionālajā likumdošanā, lietošanai nederigie elektroinstrumenti jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

Lietuvių k.

Saugos nuorodos
