Produkta veids	Rokas ripzāģis
Modelis	GKS 235 Turbo Professional
Zīmols	Bosch
Nominālā ieejas jauda	2050 W
Tukšgaitas apgriezienu skaits	5300 min-1
Maks. slodzes apgriezienu skaits	3500 min-1
Maks. griešanas dziļums (0°)	85 mm
Maks. griešanas dziļums (45°)	65 mm
Maks. zāģripas diametrs	235 mm
Min. zāģripas diametrs	230 mm
Uzstādīšanas urbums	25 mm / 25,4 mm / 30 mm (atkarībā no versijas)
Svars (EPTA)	7,6 kg
Aizsardzības klase	II (dubulti izolēts)
Pamatplāksnes izmēri	383 x 170 mm
Skaņas spiediena līmenis	92 dB(A)
Skaņas jaudas līmenis	103 dB(A)
Kopējais vibrāciju līmenis (zāģējot koku)	ah = 3,3 m/s2, K = 1,5 m/s2
Vārpstas fiksācija	Jā
Šūpojošais aizsargs	Jā, ar regulējamo sviru
Putekļu nosūkšana	Nosūkšanas adapteris (Ø 35 mm) ārējai nosūkšanai
Slīpuma leņķis	Regulējams (skala 0° - 45°)
Papildu rokturis	Jā
Piegādes komplekts	Ripzāģa asmens, paralēlais atbalsts, iekšējais sešstūra atslēga
Klientu apkalpošana	Bosch servisa centrs, tālr.: [phone]

Bieži uzdotie jautājumi - GKS 235 Turbo Professional BOSCH

Kā nomainīt zāģripu Bosch GKS 235 Turbo Professional?

Pirms nomaiņas atvienojiet strāvas kontaktdakšu. Nospiediet vārpstas fiksācijas pogu un atskrūvējiet iespīlēšanas skrūvi ar iekšējo sešstūra atslēgu. Noņemiet iespīlēšanas atloku un veco asmeni. Ievietojiet jauno asmeni ar pareizu griešanās virzienu un pievelciet skrūvi ar 10-12 Nm spēku.

Kādi zāģripas izmēri ir pieļaujami GKS 235 Turbo Professional?

Ir pieļaujamas zāģripas ar diametru no 230 līdz 235 mm un uzstādīšanas urbumu 25 mm, 25,4 mm vai 30 mm (atkarībā no versijas). Maksimālais zobu biezums ir 3,2 mm.

Vai var regulēt griešanas dziļumu?

Jā, atskrūvējiet iespīlēšanas sviru uz pamatplāksnes, iestatiet vēlamo dziļumu uz skalas (maks. 85 mm pie 0°, 65 mm pie 45°) un atkal pievelciet sviru.

Kā iestatīt slīpuma leņķi?

Atskrūvējiet abas spārnu skrūves uz slīpuma atbalsta, pagrieziet zāģi vēlamajā leņķī (0°-45°) un atkal pievelciet skrūves. Skala norāda iestatīto leņķi.

Kāpēc šūpojošais aizsargs pareizi neaizveras?

Notīriet vietu ap šūpojošo aizsargu no skaidām un putekļiem. Aizsargam jāspēj brīvi kustēties. Ja tam ir tendence iesprūst, pārbaudiet atsperi un nepieciešamības gadījumā nogādājiet to apkopei klientu servisā.

Kāda putekļu nosūkšana ir iespējama?

Var uzstādīt nosūkšanas adapteri (Ø 35 mm). Pieslēdziet piemērotu putekļsūcēju, ideālā gadījumā Bosch daudzfunkciju putekļsūcēju ar tālvadības palaišanu. Adapteris regulāri jātīra.

Vai zāģi drīkst izmantot arī metālam?

Nē, zāģis ir paredzēts tikai kokam. Dzelzs metālu apstrāde nav atļauta, jo kvēlojošas skaidas var aizdedzināt nosūkšanu. Neizmantojiet HSS zāģripas.

Kā es varu iegūt rezerves daļas vai servisu?

Rezerves daļas un remontu varat saņemt caur Bosch klientu servisu. Vācijā: Servicezentrum Elektrowerkzeuge, Zur Luhne 2, 37589 Kalefeld, tālr. [phone]. Tiešsaistē: www.bosch-pt.de.

Kādi drošības pasākumi jāievēro zāģējot?

Vienmēr valkājiet aizsargbrilles un dzirdes aizsargus. Turiet zāģi ar abām rokām aiz izolētajiem rokturiem. Izvairieties no saskares ar zāģripu un nostabilizējiet sagatavi. Ievērojiet atsitiena brīdinājumus.

Kā izmest ierīci?

Elektroinstrumenti nepieder pie sadzīves atkritumiem. Iznīciniet ierīci saskaņā ar ES direktīvu 2012/19/ES par elektrisko un elektronisko iekārtu atkritumiem, izmantojot tam paredzētās savākšanas vietas, vai nododiet to specializētā tirgotājā.

LIETOŠANAS INSTRUKCIJA GKS 235 Turbo Professional BOSCH

Vispārēji drošības noteikumi elektroinstrumentiem

Izlasiet visus drošibas noteikumus

BRĪDINĀJUMS

un instrukcijas, aplūkojiet

ilustrācijas un iepazīstieties ar

specifikācijām, kas tiek piegādātas kopā ar šo elektroinstrumentu. Šeit sniegto drošības noteikumu un instrukciju neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.

Pēc izlasišanas uzglabājiet šos noteikumus turpmākai izmantošanai.

Drošības noteikumos lietotais apzīmējums "elektroinstruments" attiecas gan uz Jūsu tikla elektroinstrumentiem (ar elektrokabeli), gan arī uz akumulatora elektroinstrumentiem (bez elektrokabela).

Drošība darba vietā

▶ Uzturiet savu darba vietu tīru un labi apgaismotu. Nekārtīgās un tumšās vietās var viegli notikt nelaimes gadījums.
Nedarbiniet elektroinstrumentus sprādzienbīstamā atmosfērā, piemēram, viegli uzliesmojošu šķidrumu tuvumā un vietās ar paaugstinātu gāzu vai putekļu saturu gaisā. Darba laikā elektroinstruments nedaudz dzirksteļo, un tas var izsaukt viegli degošu putekļu vai tvaiku aizdegšanos.
Darbinot elektroinstrumentu, neļaujiet bērniem un nepiederošām personām tuvoties darba vietai. Citu personu klātbūtne var novērst uzmanību, kā rezultātā jūs varat zaudēt kontroli pār elektroinstrumentu.

Elektrodrošiba

Elektroinstrumenta kontaktdakšai jābūt piemērotai elektrotikla kontaktligzdai. Kontaktdakšas konstrukciju nedrikst nekādā veidā mainīt. Nelietojiet kontaktdakšas adapterus, ja elektroinstruments caur kabeli tiek savienots ar aizsargzemējuma kēdi.
Neizmainītas konstrukcijas kontaktdakša, kas piemērota kontaktligzdai, ľauj samazināt elektriskā trieciena saņemšanas risku.

Nepielaujiet kermena daļu saskaršanos ar sazemētiem priekšmetiem, piemēram, ar caurulēm, radiatoriem, plītim vai ledusskapjiem. Pieskaroties sazemētām virsmām, pieaug risks saņemt elektrisko triecienu.

▶ Nelietojiet elektroinstrumentu lietus laikā, neturiet to mitrumā. Mitrumam iekļūstot elektroinstrumentā, pieaug risks saņemt elektrisko triecienu.

▶ Nenoslogojiet kabeli. Neizmantojiet kabeli, lai elektroinstrumentu nestu, vilktu vai atvienotu no elektrotikla kontaktligzdas. Sargājiet kabeli no karstuma, eļļas, asām malām un kustošām dalām. Bojāts vai samezglojies elektrokabelis var būt par cēloni elektriskā trieciena saņemšanai.
Darbinot elektroinstrumentu ārpus telpām, izmantojiet tā pievienošanai vienīgi ārpustelpu lietošanai derigus pagarinātājkabelus. Lietojot elektrokabeli, kas piemērots darbam ārpus telpām, samazinās elektriskā trieciena saņemšanas risks.
Ja elektroinstrumentu tomër nepieciešams darbinät vietäs ar paaugstinätu mitrumu, pievienojiet to elektrobarošanas këdëm, kas aizsargātas ar noplūdes strāvas aizsargreleju (RCD). Lietojot noplūdes strāvas aizsargreleju, samazinās risks saņemt elektrisko triecienu.

Personiskā drošība

Strādājot ar elektroinstrumentu, saglabājiet paškontroli un rīkojieties saskaņā ar veselo saprātu. Pārtrauciet darbu, ja jūtaties noguris vai arī atrodaties narkotiku, alkohola vai medikamentu iespaidā. Strādājot ar elektroinstrumentu, pat viens neuzmanības mirklis var būt par cēloni nopietnam savainojumam.
Lietojiet individuālo darba aizsargaprikojumu. Darba laikā vienmēr nēsājiet aizsargbrilles. Individuālā darba aizsargaprikojuma (putekļu maskas, neslīdošu apavu un aizsargkiveres vai ausu aizsargu) lietošana noteiktos apstāklos laus samazināt savainošanās risku.
▶ Nepielaujiet elektroinstrumenta patvaligu ieslëgšanos. Pirms elektroinstrumenta pievienošanas elektrotiklam, akumulatora ievietošanas vai iznemšanas, kā ari pirms elektroinstrumenta pärnešanas pärliecinieties, ka tas ir izslëgts. Pärnesot elektroinstrumentu, ja pirksts atrodas uz ieslëdzëja, kā ari pievienojot to elektrobarošanas avotam laikā, kad elektroinstruments ir ieslëgts, var viegli notikt nelaimes gadijums.
Pirms elektroinstrumenta ieslėgšanas izņemiet no tā regulėjošos rikus vai atslėgas. Regulėjošais riks vai atslėga, kas ieslėgšanas brīdī atrodas elektroinstrumenta kustigajās dalās, var radīt savainojumu.
▶ Nesniedzieties pārāk tālu. Jebkurā situācijā saglabājiet līdzsvaru un stingru stāju. Tas atvieglos elektroinstrumenta vadišanu neparedzētās situācijās.
▶ Nēsājiet darbam piemērotu apgērbu. Darba laikā nenēsājiet brīvi plandošas drēbes un rotaslietas. Netuviniet garus matus un drēbes kustošām dalām. Valīgas drēbes, rotaslietas un gari mati var iekerties kustošajās dalās.
Ja elektroinstrumenta konstrukcija lauj tam pievienot puteklu uzsükšanas vai savākšanas, nodrošiniet, lai tā būtu pievienota un tiktu pareizi lietota. Pielietojot puteklu savākšanu, samazinās to kaitīgā ietekme uz veselību.

▶ Nepalauieties uz iemanâm, kas iegūtas, bieži lietojot instrumentus, neieslīgstiet pašapmierinātībā un neignorējiet instrumenta drošas lietošanas principus. Neuzmanīgas rīcības dēl dažās sekundes daļās var gūt nopietnu savainojumu.

Saudzīga apiešanās un darbs ar elektroinstrumentiem

▶ Nepārslogojiet elektroinstrumentu. Ikvienam darbam izvēlieties piemērotu elektroinstrumentu. Elektroinstruments darbojas labāk un drošāk pie nominālās slodzes.
▶ Nelietojiet elektroinstrumentu, ja to ar ieslēdzēja palidzību nevar ieslēgt un izslēgt. Elektroinstruments, ko nevar ieslēgt un izslēgt, ir bīstams lietošanai un to nepieciešams remontēt.
Pirms elektroinstrumenta regulēšanas, piederumu nomaiņas vai novietošanas uzglabāšanai atvienojiet tā elektrokabela kontaktdakšu no barojošā elektrotikla vai izņemiet no tā akumulatoru, ja tas ir izņemams. Šādi iespējams novērst elektroinstrumenta nejaušu ieslēgšanos.
Ja elektroinstruments netiek lietots, uzglabājiet to piemērotā vietā, kur elektroinstruments nav sasniedzams bērniem un personām, kuras neprot ar to rīkoties vai nav iepazinusās ar šiem noteikumiem. Ja elektroinstrumentu lieto nekompetentas personas, tas var apdraudēt cilvēku veselību.
Savlaicīgi apkalpojiet elektroinstrumentus un to piederumus. Pārbaudiet, vai kustīgās daļas nav nobidījušās un ir droši iestiprinātas, vai kāda no daļām nav salauzta un vai nepastāv jebkuri citi apstāklī, kas varētu nelabvēlīgi ietekmēt elektroinstrumenta darbību. Ja elektroinstruments ir bojāts, nodrošiniet, lai tas pirms lietošanas tiktu izremontēts. Daudzi nelaimes gadījumi notiek tāpēc, ka elektroinstruments pirms lietošanas nav pienācīgi apkalpots.
Uzturiet griezošos darbinstrumentus asus un tirus. Rūpīgi kopti elektroinstrumenti, kas apgādāti ar asiem griezejinstrumentiem, ľauj strādāt daudz ražigāk un ir vieglāk vadāmi.
Lietojiet vienīgi tādus elektroinstrumentus, piederumus, darbinstrumentus utt., kas atbilst šeit sniegtajiem norādijumiem, ŋnemot vērā ari konkrētos lietošanas apstāklus un veicamā darba raksturu. Elektroinstrumentu lietošana citiem mērkiem, nekā tiem, kuriem to ir paredzējis ražotājs, ir bīstama un var novest pie neparedzamām sekām.
Uzturiet elektroinstrumenta rokturus un noturvirsmas sausas, tīras un brīvas no ellas un smērvielām. Slideni rokturi un noturvirsmas traucē efektīvi rīkoties ar elektroinstrumentu un to droši vadīt neparedzētās situācijās.

Apkalpošana

Nodrošiniet, lai elektroinstrumenta remontu veiktu kvalificēts personāls, nomaiņai izmantojot vienīgi identiskas rezerves daļas. Tikai tā ir iespējams panākt un saglabāt vajadzīgo darba drošības limeni.

198 | Latviešu

Drošības noteikumi ripzāgiem

Zāgēšanas process

▶ BUSTAMI! Netuviniet rokas zāgēšanas vietai un zāga asmenim. Ar otru roku turiet instrumentu aiz papildroktura vai aiz motora korpusa. Ja zāgis tiek turēts ar abām rokām, rotējošais asmens tās nevar savainot.
▶ Nesniedzieties zem zāgējamā priekšmeta. Aizsargpārsegs nevar pasargāt rokas no asmens, ja tās atrodas zem zāgējamā priekšmeta.
Izvēlieties zāgējamā priekšmeta biezumam atbilstošu zāgēšanas dzīlumu. Zem zāgējamā priekšmeta izvirzītās zāga asmens dajas augstumam jābūt mazākam par asmens zobu augstumu.
Zagēšanas laikā neturiet apstrādājamo priekšmetu ar rokām un nepiespiediet to ar kāju. Nostipriniet apstrādājamo priekšmetu uz stabila pamata. Ir svarīgi pienācīgi atbalstīt apstrādājamo priekšmetu, jo tas lauj uzlabot lietotāja kermeņa aizsardzību, kā arī samazināt asmens iestrēgšanas iespēju un novērst kontroles zaudēšanu pār instrumentu.
▶ Veicot darbibas, kuru laikā zāga asmens var skart slēptus elektriskos vadus vai paša elektroinstrumenta kabeli, turiet elektroinstrumentu vienīgi aiz izolētajām noturvirsmām. Zāga asmenim skarot spriegumnesošu vadu, spriegums nonāk arī uz elektroinstrumenta nenosegtajām metāla dalām, kā rezultātā strādājošā persona var saņemt elektrisko triecienu.
▶ Veicot garenisko zāgēšanu, vienmēr lietojiet īpašu atduri vai taisno malu vadotni. Tas ľauj uzlabot zāgēšanas precizitāti un samazināt asmens iestrēgšanas risku.
Vienmër lietojiet zâga asmeņus ar pareiza izmēra un formas (daudzstūra formas vai apaļu) centrālo atvērumu. Asmeņus, kas neatbilst zâga stiprinošajiem elementiem, nav iespējams centrēt, kas var izraisīt kontroles zaudēšanu.
▶ Nekad nelietojiet bojātas vai nepiemērotas zāga asmens paplāksnes vai bultskrūves. Zāga asmens paplāksnes un bultskrūves ir īpaši projektētas jūsu zāgim, lai tam nodrošinātu optimālu veiktspēju un ľautu droši strādāt.

Atsitiena cēloņi un ar to saistītie brīdinājumi

- atsitiens ir iestrēguša, iespiesta vai nepareizi orientēta zāga asmens pēkšņa reakcija, kuras rezultātā zāgis var tikt nekontrolējami mests augšup un prom no zāgējamā priekšmeta strādājošās personas virzienā;

- ja zāga asmens pēkšni iestrēgst vai tiek cieši iespiests zāgējumā, tas strauji apstājas un motora spēks izraisa zāga ātru pārvietošanos atpakal strādājošas personas virzienā; - ja zāga asmens zāgējumā tiek sagriezts vai nepareizi orientēts, asmens aizmugurējā malā izvietotie zobi var iekerties koka virsmā, kā rezultātā asmens var tikt izmests no

zāgējuma, liekot zāgim pārvietoties strādājošas personas virzienā.

Atsitiens ir zāga klūdainas un/vai nepareizas lietošanas sekas, un no tā var izvairīties, veicot zināmus piesardzibas pasākumus, kas aprakstīti turpmākajā izklāstā.

▶ Stingri turiet zāgi ar abām rokām, novietojot tās tādā stāvokli, lai varētu pretoties reaktivajam spēkam, kas veidojas atsitiena brīdī. Stāviet sāņus no zāga asmens, nepieļaujot, lai asmens rotācijas plakne šķērsotu kādu no ķermeņa dalām. Atsitiena brīdī zāgis tiecas pārvietoties atpakalvirzienā, tomēr lietotājs spēj sekmīgi pretoties reaktivajam spēkam, veicot zināmus piesardzības pasākumus.
Ja zāga asmens tiek iespiests zāgējumā vai zāgēšana tiek pārtraukta kāda cita iemesla dēļ, izslēdziet zāgi un turiet to mierīgi, lidz zāga asmens pilnīgi apstājas. Nekad nemēginiet izvilkt zāga asmeni no zāgējuma vai vilkt zāgi atpakalvirzienā laikā, kamēr tā asmens atrodas kustībā, jo tas var izraisit atsitienu. Noskaidrojiet zāga asmens iespiešanas cēloni un veiciet korektīvas darbības tā novēršanai.
Ja vēlaties iedarbināt ripzāgi, kura asmens atrodas zāgējumā, centrējiet asmeni attiecibā pret zāgējumu un pārliecinieties, ka tā zobi nav iekērušies materiālā. Ja zāga asmens ir iespiests, tas zāga atkārtotas palaišanas brīdī var pārvietoties augšup vai radīt atsitienu.
Lai minimizētu zāga asmens iespiešanas un atsitiena veidošanās risku, atbalstiet liela izmēra paneļus. Lieli panelī tiecas saliekties paši sava svara iespaidā. Balsti jānovieto zem zāgējamā paneļa abās zāga asmens pusės – gan zāgējuma tuvumā, gan arī tuvu paneļa malai.
▶ Nelietojiet neasus vai bojātus zāga asmeņus. Zāga asmeņi ar neasiem vai nepareizi izliektiem zobiem veido šauru iezāgējumu, kas rada pārmērīgi lielu berzi un var izraisīt zāga asmens iestrēgšanu un atsitiena veidošanos.
Svirām, ar kurām tiek fiksēts zāgēšanas dzilums un zāga asmens slīpums, pirms zāgēšanas jābūt stingri pievilktām un nodrošinātām pret atlaišanos. Ja zāgēšanas laikā patvalīgi izmainās zāga asmens iestatījumi, tas var izsaukt asmens iespiešanu zāgējumā un izraisīt atsitienu.
▶ levērojiet īpašu piesardzību, veidojot zāgējumus esošajās sienās un citās aklajās vietās. Caur sienu izkļuvušais asmens var skart otrpus sienai atrodošos priekšmetus un izraisīt atsitienu.

Apakšējā aizsargpārsega funkcionēšana

Ik reizi pirms zāga lietošanas pārbaudiet, vai tā apakšējais aizsargpārsegs pareizi aizveras. Nedarbiniet zāgi, ja tā apakšējais aizsargpārsegs brīvi nepārvietojas un neaizveras uzreiz. Nekad nenostipriniet apakšējo aizsargpārsegu atvērtā stāvoklī.Ja zāgis ir nejauši kritis, tā apakšējais aizsargpārsegs var būt saliekts. Ar sviras palidzību atveriet apakšējo aizsargpārsegu un pārliecinieties, ka tas brīvi pārvietojas, neskarot zāga asmeni vai citas tā daļas pie jebkura zāgēšanas lenķa un dziluma.

Pārbaudiet apakšējā aizsargpārsega atsperes darbību. Ja aizsargpārsegs un tā atspere nedarbojas pareizi, pirms zāga lietošanas tam jāveic vajadzīgā apkalpošana. Aizsargpārsega pārvietošanos var traucēt bojātas daļas, sveku nosēdumi vai sakrājušies netīrumi.
Apakšējo aizsargpārsegu drīkst atvērt ar roku vienīgī īpašu darba operāciju laikā, piemēram, veidojot gremdzāgējumus vai kombinētos slīpos zāgējumus. Paceliet apakšējo aizsargpārsegu aiz roktura un to atlaidiet, līdzko asmens iegrimst materiālā. Veicot jebkurus citus zāgēšanas darbus, apakšējam aizsargpārsegam jādarbojas automātiski.
Pirms zāga novietošanas uz darbgalda vai uz gridas vienmēr pārliecinieties, ka tā apakšējais aizsargpārsegs nosedz asmeni. Ja zāga asmens nav nosegts, tas var saskarties ar virsmu un izraisīt zāga pārvietošanos atpakalvirzienā, pārzāgējot visu savā celā. Nemiet vērā laiku, kam jāpaiet pēc ieslēdzēja atlaišanas, lai asmens apstātos.

Papildu drošības noteikumi

▶ Neievietojiet rokas skaidu izvadatverē. Instrumenta rotējošās daļas var radīt savainojumus.
▶ Nestrādājiet ar zāgi, turot to virs galvas. Šādā gadījumā netiek nodrošināta pietiekoša kontrole pār elektroinstrumentu.
Lietojot piemērotu metālmeklētāju, pārbaudiet, vai apstrādes vietu nešķerso slēptas komunālapgādes līnijas, vai ari griezieties pēc konsultācijas vietējā komunālas saimniecības iestādē. Darbinstrumenta saskaršanās ar elektropārvades liniju var izraisīt aizdegšanos vai būt par cēloni elektriskajam triecienam. Bojājums gāzes pārvades līnijā var izraisīt sprādzienu. Darbinstrumentam skarov udensvada cauruli, var tikt bojātas materiālas vērtības, kā ari strādājošā persona var saņemt elektrisko triecienu.
▶ Nedarbiniet elektroinstrumentu stacionāri. Tas nav paredzēts lietošanai kopā ar zāgēšanas galdu.
Veicot gremdzāgēšanu lenkī, kas atškiras no taisna lenka, nodrošiniet, lai zāga pamatne netiktu nobidita sānu virzienā. Pamatnes nobīdīšanās sānu virzienā var izraisīt zāga asmens iestrēgšanu un būt par cēloni atsitienam.
▶ Nelietojiet oglekla tērauda (HSS) zāga asmeņus. Šādi asmeņi var viegli salūzt.
▶ Nezāgējiet dzelzi saturošus metālus. Kvēlojošās skaidas var aizdedzināt putekļu uzsūkšanas sistēmu.
Pirms elektroinstrumenta novietošanas nogaidiet, līdz tas ir pilnīgi apstājies. Kustībā esošs darbinstruments var iestrēgt, izsaucot kontroles zaudēšanu pār elektroinstrumentu.
Darba laikā stingri turiet elektroinstrumentu ar abām rokām un ienemiet stabilu kermena stāvokli. Elektroinstrumentu ir drošak vadit ar abām rokām.

Izstrādājuma un tā funkciju apraksts

Izlasiet drošibas noteikumus un norādījumus lietošanai. Drošibas noteikumu un norādījumu neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.

Nemiet vērā attēlus lietošanas pamācības sākuma daļā.

Paredzētais pielietojums

Elektroinstruments ir paredzëts taisnu zāgējumu veidošanai kokā gareniskā un škērsu virzienā, kā arī slipu zāgējumu veidošanai, stingri piespiežot apstrādājamo priekšmetu pie pamatnes virsmas.

Elektroinstrumentu nav atļauts lietot dzelzi saturošu metālu apstrādei.

Attēlotās sastāvdaļas

Attēloto sastāvdaļu numerācija atbilst numuriem elektroinstrumenta attēlā, kas sniegts ilustratīvajā lappusē.

(1) Aizsargpärsegs
(2) Taustiņš ieslēdzēja fiksēšanai (3 601 EA2 0K./3 601 EA2 0L./3 601 EA2 0F.)
(2) Taustiņš ieslēdzēja atblokēšanai (3 601 EA2 08./3 601 EA2 0B./3 601 EA2 04./3 601 EA2 00./3 601 EA2 07./3 601 EA2 001/3 601 EA2 071)

(3) leslēdzējs
(4) Papildrokturis
(5) Taustiņš darbvārpstas fiksēšanai
(6) Zāgēšanas leŋka skala
(7) Spärnskrüve zagëšanas lenka fiksëšanai
(8) Spärnskrüve paralēlās vadotnes fiksēšanai

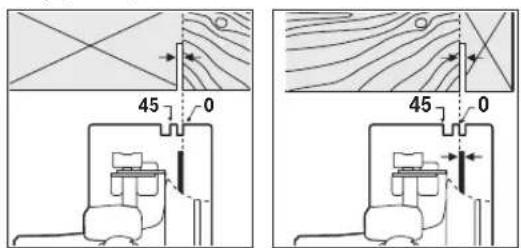

(9) Trases markējums zāgēšanas leņķim 45°

(10) Trases markejums zagēšanas lenkim 0°

(11) Paralēlā vadotne

(12) Kustigais aizsargpärsegs

(13) Svira kustīgā aizsargpārsega regulēšanai

(14) Pamatne

(15) Spärnskrüve zāgēšanas lenka fiksēšanai

(16) Skaidu izvadišanas atvere

(17) Sešstūra stienatslēga

(18) Piespiedējskrūve ar paplāksni

(19) Piespiedējpaplāksne

(20) Ripzāga asmens ^A

(21) Balstpaplāksne

(22) Darbvārpsta

(23) Stiprinoša skrůve uzsūkšanas adapterim ^A)

(24) Uzsūkšanas adapteris ^A)

(25) Svira zāgēšanas dziluma fiksēšanai

(26) Zāgēšanas dziljuma skala

200 | Latviešu

(27) Skrūvspīlu pāris ^4

(28) Rokturis (ar izolētu noturvirsmu)

A) Šeit attēlotie vai aprakstītie piederumi neietilpst standarta piegādes komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā.

Tehniskie dati

Rokas ripzāgis GKS 235 Turbo GKS 235 Turbo GKS 235 Turbo GKS 9
Izstrādājuma numurs		3 601 EA2 0..	3 601 EA2 0B.	3 601 EA2 001	3 601 EA2 00.
				3 601 EA2 071	3 601 EA2 07.
Nominālā patērējamā jauda W 2050 2050 2050 2050
Griešanās ātrums brīvgaitā min.	-1	5300	5300	5300
Maks. griešanās ātrums pie slodzes	min.-1	3500	3500	3500
Maks. zāgēšanas dzilums
-pie zāgēšanas lenka 0° mm 85 85 85 85
-pie zāgēšanas lenka 45° mm 65 65 65 65
Taustiņš darbvārpstas fiksēšanai		●	●	●
Pamatnes izmēri mm 383 x 170 383 x 170 383 x 170 383 x 170
Maks. zāga asmens diametrs	mm	235	235	235	235
Min. zāga asmens diametrs	mm	230	230	230	230
Maks. asmens pamatplāksnes biezums	mm	2,2	2,2	2,2	2,2
Maks. asmens zobu biezums/izliece	mm	3,2	3,2	3,2	3,2
Min. asmens zobu biezums/izliece	mm	2,0	2,0	2,0	2,0
Stiprināšanas atvērums	mm 25	25,4	30 30
Svars atbilstoši EPTA-Procedure 01:2014	kg	7,6	7,6	7,6	7,6
Elektroaizsardzības klase		□/II	□/II	□/II	□/II

Tikai elektroinstrumentiem bez palaišanas strāvas ierobežošanas: ieslēgšanas brīdī barojošajā elektrotiklā var īslaicīgi pazemināties spriegums. Pie neapmierinošas elektrotikla kvalitātes var radīt traucējumus citu elektroieriču darbībā. Taču, ja elektrotikla iekšējā impedance nepārsniedz 0.14 Ω, elektrobarošanas traucējumi nav sagaidāmi.

Parametri ir sniegti nominālajam spriegumam [U] 230 V. Elektroinstrumentiem, kas paredzēti zemākam spriegumam vai ir modificēti atbilstoši nacionalājiem standartiem, šie parametri var atškirties.

Informācija par troksni un vibrāciju

Elektroinstrumenta raditā trokšna parametru vērtības ir noteiktas atbilstoši standartam EN 62841-2-5.

Pēc A raksturlīknes izsvērtie elektroinstrumenta radītā trokšņa parametri tipiskā gadījumā ir šādi: skaņas spiediena limenis 92 dB(A); skaņas jaudas limenis 103 dB(A). Izkliede K = 3 dB.

Lietojiet ierīces dzirdes orgānu aizsardzībai!

Kopējā vibrācijas paātrinājuma vērtība a, (vektoru summa trijos virzienos) un izkliede K ir noteikta atbilstoši standartam EN 62841-2-5:

zāgējot koku: a_n=3,3 m/s^2 , K=1,5 m/s ^2

Šajā pamācībā norādītais vibrācijas līmenis un instrumenta radītā troksņa vērtība ir izmērīta atbilstoši standartā

EN 62841 noteiktajai procedūrai un var tikt izmantota elektroinstrumentu savstarpējai salidzināšanai. To var izmantot arī vibrācijas un trokšna radītās papildu slodzes iepriekšējai novērtēšanai.

Šeit norādītais svārstību līmenis un instrumenta radītā trokšņa vērtība ir attiecināma uz elektroinstrumenta galvenajiem pielietojuma veidiem. Ja elektroinstruments tiek lietots netipiskiem mērkiem, kopā ar netipiskiem darbinstrumentiem vai nav vajadzīgajā veidā apkalpots, tā svārstību līmenis un radītā trokšņa vērtība var atšķirties no šeit norādītajām vērtībām. Tas var ievērojami palielināt svārstību un trokšņa radīto papildu slodzi kopējam darba laika posmam.

Lai precizi izvērtētu svārstību un troksņa radīto papildu slodzi zināmam darba laika posmam, jāņem vērā ari laiks,

kad elektroinstruments ir izslėgts vai ari darbojas, taču faktiski netiek izmantots paredzėtā darba veikšanai. Tas var ievērojami samazināt svårstību un trokšņa radīto papildu slodzi kopējam darba laika posmam.

Veiciet papildu pasākumus, lai pasargātu strādājošo personu no vibrācijas kaitīgās iedarbības, piemēram, savlaicīgi veiciet elektroinstrumenta un darbinstrumentu apkalpošanu, uzturiet rokas siltas un pareizi plānojiet darbu.

Montāža

Izmantojiet vienigi zāga asmenus, kuru maksimālais pielaujamais griešanās ātrums ir lielāks par elektroinstrumenta griešanās ātrumu brīvgaitā.

Zāga asmens iestiprināšana/nomaiņa

- Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tä elektrokabela kontaktdakšu no barojošä elektrotikla kontaktligzdas. - Zäga asmens nomaînas laikä uzvelciet aizsargcimdus Pieskaroties zäga asmeņiem, var güt savainojumus.

Lietojiet vienīgi zāga asmenus, kas atbilst šajā lietošanas pamācibā norādītajiem un šim elektroinstrumentam noteiktajiem parametriem, ir pārbaudīti atbilstoši standarta EN 847-1 prasībām un attiecīgī markēti.

- Nomaināmā darbinstrumenta pieļaujamajam griešanās ātrumam jābūt ne mazākam par elektroinstrumenta lielāko norādīto griešanās ātrumu. Piederums, kas griežas ātrāk, nekā pieļaujams, var salūzt un tikt mests prom. - Nekādā gadījumā neizmantojiet slīpēšanas diskus kā darbinstrumentus.

Zāga asmens izvēle

Pārskats par ieteicamajiem zāga asmeniem ir sniegts šis pamācības beigās.

Zāga asmens demontāža (attēls A)

Asmens nomainas laikā elektroinstrumentu ieteicams novietot tā, lai tas balstītos pret motora korpusu.

• Nospiediet darbvärpstas fiksëšanas taustiņu (5) un turiet to nospiestu.
  ▶ Nospiediet darbvärpstas fiksēšanas taustiņu (5) tikai laikā, kad slīpmašīnas darbvärpsta negriežas. Pretējā gadījumā elektroinstruments var tikt bojāts.
  – Ar sešstūra stieņatslēgu (17) izskrūvējiet stiprinošo skrūvi (18), griežot to virzienā ①.
• Paceliet un pārvietojiet atpakal kustigo aizsargpārsegu (12) un noturiet to šādā stāvokli.
• Nonemiet piespiedëjpapläksni (19) un zāga asmeni (20) no zāga darbvärpstas (22).

Zāga asmens montāža (attēls A)

Asmens nomaïnas laikā elektroinstrumentu ieteicams novietot tā, lai tas balstītos pret motora korpusu.

• Notīriet zāga asmeni (20) un visas tā iestiprināšanai izmantojamās daļas.
• Paceliet un pārvietojiet atpakal kustigo aizsargpārsegu (12) un noturiet to šādā stāvokli.
  – Novietojiet zāga asmeni (20) uz balstpaplāksnes (21). Zāga asmens zobu vērsuma virzienam (ko norāda bulta uz asmens korpusa) jāsakrit ar darbvārpstas griešanās virzienu, ko norāda bulta uz asmens aizsargpārsega (1).
  – Novietojiet uz zāga asmens piespiedējpaplāksni (19) un ieskrūvējiet stiprinošo skrūvi (18), griežot to virzienā. Sekojiet, lai balstpaplāksne (21) un piespiedējpaplāksne (19) tiktu iestiprinātas pareizi.
• Nospiediet darbvärpstas fiksëšanas taustiņu (5) un turiet to nospiestu.
• Ar sešstūra stienatslēgu (17) stingri pieskrūvējiet stiprinošo skrūvi (18), griežot to virzienā ②. Skrūves pievilkšanas griezes momentam jābūt 10–12 Nm, kas panākams, pieskrūvējot skrūvi ar pirkstiem un tad pagriežot vēl par ¼ apgrieziena uz priekšu.

Puteklu un skaidu uzsūkšana

Dažu materiālu, piemēram, svinu saturošu krāsu, dažu koksnes šķirņu, minerālu un metālu putekļi var būt kaitīgi veselibai. Pieskaršanās šādiem putekļiem vai to ieelpošana var izraisīt alergiskas reakcijas vai elpošanas celu saslimšanu elektroinstrumenta lietotājam vai darba vietai tuvumā esošajām personām.

Atsevišku materiālu puteklī, piemēram, puteklī, kas rodas, zāgējot ozola vai dižskābarža koksnī, var izraisīt vēzi, īpaši tad, ja koksne iepriekš ir tikusi kīmiski apstrādāta (ar hromātu vai koksnes aizsardzības līdzekliem). Azbestu saturošus materiālus drikst apstrādāt vienīgi personas ar īpašām profesionālām iemanām.

• Pielietojiet apstrādājamajam materiālam vispiemērotāko puteklu uzsūkšanas metodi.
• Darba vietai jābūt labi ventilējamai.
• Darba laikā ieteicams izmantot masku elpošanas celu aizsardzībai ar filtrēšanas klasi P2.
  levērojiet jūsu valstī spēkā esošos priekšrakstus, kas attiecas uz apstrādājamo materiālu.

▶ Nepieļaujiet putekļu uzkrāšanos darba vietā. Putekļi var viegli aizdegties.

Uzsükšanas adaptera montāža (attēls B)

Novietojiet nosūkšanas adapteri (24) uz skaidu izvadišanas atveres (16), līdz tas tur fiksējas. Papildus nostipriniet (24) ar skrūvi (23).

Uzsūkšanas adapterim (24) var pievienot uzsūkšanas šlūteni ar diametru 35 mm.

Uzsükšanas adapteri drikst nostiprināt uz elektroinstrumenta tikai tad, ja tiek pielietota ārējā putekļu uzsūkšana. Pretējā gadījumā var nosprostoties elektroinstrumenta putekļu uzsūkšanas kanāls.

Uzsükšanas adapterim nedrikst pievienot puteklu maisinu. Pretëjä gadijumä var nosprostoties puteklu uzsükšanas sistema.

202 | Latviešu

Lai nodrošinātu efektīvu putekļu un skaidu uzsūkšanu, regulāri tīriet uzsūkšanas adapteri (24).

Puteklu uzsükšana ar ārējā vakuumsūcēja palīdzību

Elektroinstrumentu var tieši pievienot Bosch universālā vakuumsūcēja kontaktligzdai, caur kuru tiek realizēta vakuumsūcēja tālvadība. Šis vakuumsūcējs ir apgādāts ar tālvadības funkciju, tāpēc, ieslēdzot elektroinstrumentu, automātiski ieslēdzas ari vakuumsūcējs.

Vakuumsūcējam jābūt piemērotam apstrādājamā materiāla putekļu uzsūkšanai.

Veselībai īpaši kaitīgus, kancerogēnus vai sausus puteklus savāciet ar speciālu vakuumsūcēju.

Vācijā koka putekļu uzūkšanai ir nepieciešamas uzūkšanas ierīces, kas ir pārbaudītas uz atbilstību standartam TRGS 553, jo putekļu pašuzūkšanu profesionalā jomā nedrīkst pielietot. Attiecībā uz citiem materiāliem profesionalājiem lietotājiem ir jānoskaidro īpašās prasības attiecīgajā arodbiedrībā.

Lietošana

Darba režimi

- Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tä elektrokabela kontaktdakšu no barojošä elektrotikla kontaktligzdas.

Zāgēšanas dziluma iestatīšana (attēls C)

Izvēlieties apstrādājamā priekšmeta biezumam atbilstošu zāgēšanas dzilumu. Zem apstrādājamā priekšmeta redzamās asmens daļas augstums nedrīkst pārsniegt zāga asmens zobu augstumu.

Atbrīvojiet fiksējošo sviru (25). Lai samazinātu zāgēšanas dzilumu, attāliniet zāga korpusu no pamatnes (14), bet, lai palielinātu zāgēšanas dzilumu, tuviniet zāga korpusu pamatnei (14). lestatiet vēlamo zāgēšanas dzilumu atbilstoši nolasījumiem uz zāgēšanas dziluma skalas. Tad no jauna stingri pievelciet fiksējošo sviru (25).

Fiksējošās sviras (25) piespiešanas spēks ir regulējams. Lai to palielinātu, noskrūvējiet fiksējošo sviru (25), pagrieziet to vismaz par 30° pretēji pulksteņa rādītāju kustības virzienam un tad no jauna stingri pieskrūvējiet.

Zāgēšanas lenka iestatīšana

Elektroinstrumentu ieteicams novietot tā, lai tas balstitos pret asmens aizsargpārsega (1) pieres daļu.

Atskrūvējiet spārnskrūves (7) un (15). Nolieciet zāgi sānu virzienā. Iestādiet vēlamo zāgēšanas lenķi, vadoties pēc nolasījumiem uz zāgēšanas lenķa skalas (6). No jauna stingri pieskrūvējiet spārnskrūves (7) un (15).

Norāde: veidojot slīpos zāgējumus, zāgēšanas dzilums ir mazāks par vērtību, kas ir nolasāma uz zāgēšanas dziluma skalas (26).

Markējumi zāgēšanas trases noteikšanai

Trases markējums zāgēšanas lenķim 0° (10) parāda zāga asmens novietojumu, veidojot zāgējumus taisnā lenkī. Trases markējums zāgēšanas lenķim 45° (9) parāda zāga asmens novietojumu, veidojot zāgējumus 45° lenkī. Lai nodrošinātu vēlamo zāgējuma precizitāti, novietojiet zāgi uz apstrādājamā priekšmeta virsmas, kā paradīts attelā. Zāgējuma trasi vislabāk noteikt praktisku mēginājumu ceļa.

Uzsākot lietošanu

▶ Pievadiet elektroinstrumentam pareizu spriegumu! Elektrobarošanas avota spriegumam jäatbilst vērtibai, kas norādīta uz elektroinstrumenta marķējuma plāksnītes. Elektroinstrumenti, kas paredzēti 230 V spriegumam, var darboties ari no 220 V elektrotikla.

leslēgšana un izslēgšana

▶ Pārliecinieties, ka varat darbināt ieslēdzēju, neatlaižot rokturi.

3 601 EA2 0K./3 601 EA2 0L./3 601 EA2 0F.:

Lai ieslēgtu elektroinstrumentu, nospiediet ieslēdzēju (3) un turiet to nospiestu.

Lai nostiprinātu ieslēgtā stāvoklī nospiesto ieslēdzēju (3), nospiediet ieslēdzēja fiksēšanas taustinu (2).

Lai izslēgtu elektroinstrumentu, atlaidiet ieslēdzēju (3) vai arī, ja tas ir nostiprināts ar fiksēšanas taustiņa (2) palīdzību, īslaicīgi nospiediet un atlaidiet ieslēdzēju (3).

3 601 EA2 08./3 601 EA2 0B./3 601 EA2 04./

3 601 EA2 00./3 601 EA2 07./3 601 EA2 001/3 601 EA2 071:

Lai ieslēgtu elektroinstrumentu, vispirms nospiediet ieslēdzēja atblokēšanas taustīņu (2), pēc tam nospiediet ieslēdzēju (3) un turiet to nospiestu.

Lai izslęgtu elektroinstrumentu, atlaidiet ieslėdzēju (3).

Norāde: vadoties no drošības apsvērumiem, ieslēdzēja (3) fiksēšana ieslēgtā stāvokli nav paredzēta, tāpēc tas jātur nospiests visu elektroinstrumenta darbības laiku.

Norādījumi darbam

Sargājiet zāga asmeņus no sitieniem un triecieniem.

Pārvietojiet elektroinstrumentu zāgēšanas virzienā, ieturot pastāvīgu ātrumu un nelielu spiedienu. Izdarot pārāk stipru spiedienu zāgēšanas virzienā, būtiski samazinās iestiprināmā darbinstrumenta kalpošanas laiks un var tikt bojāts ari pats elektroinstruments.

Darba ražība un zāgējuma kvalitāte ir stipri atkarīga no zāga asmens stāvokļa un tā zobu formas. Tāpēc izmantojiet darbam tikai asus zāga asmeņus, kas paredzēti attiecīgā materiāla zāgēšanai.

Koksnes zāgēšana

Zāga asmens izvēle ir atkarīga no zāgējamā koka škirnes un kvalitātes, kā arī no tā, vai zāgējums veidojams gareniskā vai škērsu virzienā.

Zāgējot egles koksnī gareniskā virzienā, veidojas garas spirālveida skaidas.

Dižskābarža un ozola putekļi ir īpaši kaitīgi veselībai, tāpēc šo koksnes veidu apstrādes laikā noteikti pielietojiet putekļu uzsūkšanu.

Zāgēšana ar paralēlo vadotni (attēls D)

Paralēlā vadotne (11) lauj veidot zāgējumus, precīzi ieturot attālumu no apstrādājamā priekšmeta malas, piemēram, tad, ja nepieciešams nozāgēt vienāda platuma listes.

Atskrūvējiet spārnskrūvi (8) un iebīdiet paralēlās vadotnes (11) skalu pamatnes (14) atvērumā. lestatiet vēlamo zāgēšanas platumu atbilstoši nolasījumiem uz skalas pret trases markejumu (10) vai (9) kā norādīts sadalā „Markējumi zāgēšanas trases noteikšanai“. Tad no jauna stingri pieskrūvējiet spārnskrūvi (8).

Zāgēšana ar palīgvadotni (attēls E)

Ja nepieciešams taisni apzāgēt garus priekšmetus, kā palīgvadotni var izmantot piemērota garuma dēli vai listi, to ar skrūvspīlu palīdzību nostiprinot uz apstrādājamā priekšmeta virsmas un zāgēšanas laikā virzot ripzāga pamatni gar palīgvadotnes malu.

Apkalpošana un apkope

Apkalpošana un tirišana

- Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tä elektrokabela kontaktdakšu no barojošä elektrotikla kontaktligzdas.

▶ Lai elektroinstruments darbotos droši un bez atteikumiem, regulāri tiriet tā korpusu un ventilācijas atveres.

Ja nepieciešams nomainīt elektrokabeli, tas jāveic firmas Bosch elektroinstrumentu servisa centrā vai Bosch pilnvarotā elektroinstrumentu remonta darbnīcā, jo tā tiks saglabāts vajadzīgais darba drošības limenis.

Instrumenta kustigajam aizsargpärsegam jäspëj brivi pärvietoties un patstāvīgi aizvērties. Tāpēc īpaši sekojiet, lai virsmas kustigā aizsargpärsega tuvumā vienmēr būtu tīras. Notīriet puteklus un skaidas ar saspiesta gaisa strūklu vai ar otu.

Zāga asmenus, kam trūkst aizsargpārklājuma, var pasargāt no korozijas veidošanās, pārklājot ar plānu skābi nesaturošas ellas kārtīņu. Pirms lietošanas asmeņi rūpīgi jānotīra, lai uz zāgējuma virsmas nepaliktu ellas pēdas. Zāga asmenim pielipušās limes vai sveņu paliekas nelabvėligi ietekmē zāgējuma virsmas kvalitāti. Tāpēc notīriet zāga asmeni tūlīt pēc tā lietošanas.

Klientu apkalpošanas dienests un konsultācijas par lietošanu

Klientu apkalpošanas dienests atbildės uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves dalām. Kopsalikuma attēlus un informāciju par rezerves dalām Jūs varat atrast interneta vietnē:

www.bosch-pt.com

Bosch konsultantu grupa palīdzēs Jums vislabākajā veidā rast atbildes uz jautājumiem par mūsu izstrādājumiem un to piederumiem.

Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma markējuma plāksnītes.

Latvijas Republika

Robert Bosch SIA

Bosch elektroinstrumentu servisa centrs

Mūkusalas ielā 97

LV-1004 Riga

Tâlr.: 67146262

Telefakss: 67146263

E-pasts: [e-mail]

Atbrīvošanās no nolietotajiem izstrādājumiem

Nolietotie elektroinstrumenti, to piederumi un iesainojuma materiāli jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

Neizmetiet elektroinstrumentu sadzīves atkritumu tvertnē!

Tikai EK valstim.

Saskaņā ar Eiropas Savienības direktīvu 2012/19/ES par nolietotajām elektriskajām un elektroniskajām ierīcēm un šīs direktīvas atspoguļojumiem nacionalājā likumdošanā, lietošanai nederīgie elektroinstrumenti jāsavāc atseviški un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

Lietuvių k.

Saugos nuorodos
