| Vrsta izdelka | Ročna krožna žaga |
| Model | GKS 235 Turbo Professional |
| Znamka | Bosch |
| Nazivna moč | 2050 W |
| Število vrtljajev v prostem teku | 5300 min-1 |
| Maks. število vrtljajev pri obremenitvi | 3500 min-1 |
| Maks. globina reza (0°) | 85 mm |
| Maks. globina reza (45°) | 65 mm |
| Maks. premer žaginega lista | 235 mm |
| Min. premer žaginega lista | 230 mm |
| Premer montažne odprtine | 25 mm / 25,4 mm / 30 mm (odvisno od izvedbe) |
| Teža (EPTA) | 7,6 kg |
| Razred zaščite | II (dvojno izolirano) |
| Dimenzije podstavne plošče | 383 x 170 mm |
| Raven zvočnega tlaka | 92 dB(A) |
| Raven zvočne moči | 103 dB(A) |
| Skupna vrednost vibracij (žaganje lesa) | ah = 3,3 m/s2, K = 1,5 m/s2 |
| Blokada vretena | Da |
| Premični zaščitni pokrov | Da, z nastavitveno ročico |
| Odsesavanje prahu | Adapter za odsesavanje (Ø 35 mm) za zunanje odsesavanje |
| Kot zajerezi | Nastavljiv (skala 0° - 45°) |
| Dodatni ročaj | Da |
| Vsebina kompleta | Žagin list, vzporedno vodilo, imbus ključ |
| Servisni center | Bosch servisni center, tel.: (0711) 40040460 |
Pogosto zastavljena vprašanja - GKS 235 Turbo Professional BOSCH
Vprašanja uporabnikov o GKS 235 Turbo Professional BOSCH
0 vprašanje o tej napravi. Odgovorite na tiste, ki jih poznate, ali zastavite svoje.
Zastavite novo vprašanje o tej napravi
Prenesite navodila za vaš Service après-vente v formatu PDF brezplačno! Poiščite svoja navodila GKS 235 Turbo Professional - BOSCH in vzemite svojo elektronsko napravo nazaj v roke. Na tej strani so objavljeni vsi dokumenti, potrebni za uporabo vaše naprave. GKS 235 Turbo Professional znamke BOSCH.
NAVODILA ZA UPORABO GKS 235 Turbo Professional BOSCH
Električna sigurnost
Priključni utikač električnog alata mora odgovarati utičnici. Utikač ne sme nikako da se menja. Ne upotrebljavajte adaptere utikača zajedno sa električnim alatima zaštićenim uzemljenjem. Nemodifikovani utikači i odgovarajuće utičnice smanjuju rizik od električnog udara.
Izbegavajte kontakt telom sa uzemljenim površinama kao što su cevi, radijatori, šporeti i frižideri. Postoji povećani rizik od električnog udara ako je vaše telo uzemljeno.
Držite električni alat što dalje od kiše ili vlage. Prodor vode u električni alat povećava rizik od električnog udara.
Kabl ne koristite u druge svrhe. Nikada ne koristite kabl za nošenje električnog alata, ne vucite ga i ne izvlačite ga iz utičnice. Držite kabl dalje od vreline, ulja, oštrih ivica ili pokretnih delova. Oštećeni ili umršeni kablovi povećavaju rizik od električnog udara.
Ako sa električnim alatom radite na otvorenom, upotrebljavajte samo produžne kablove koji su pogodni za upotrebu na otvorenom. Upotreba kabla pogodnog za upotrebu na otvorenom smanjuje rizik od električnog udara.
Ako ne možete da izbegnete rad sa električnim alatom u vlažnoj okolini, koristite zaštitni uređaj diferencijalne struje (RCD). Upotreba zaštitnog uređaja diferencijalne struje smanjuje rizik od električnog udara.
Sigurnost osoblja
Budite pažljivi, pazite na to šta radite i postupajte razumno tokom rada sa vašim električnim alatom. Ne koristite električni alat ako ste umorni ili pod uticajem droge, alkohola ili lekova. Momenat nepažnje kod upotrebe električnog alata može rezultirati ozbiljnim povredama.
▶ Nosite ličnu zaštitnu opremu. Uvek nosite zaštitne naočare. Nošenje zaštitne opreme, kao što je maska za prašinu, sigurnosne cipele koje ne kližu, zaštitni šlem ili zaštita za sluh, zavisno od vrste i upotrebe električnog alata, smanjuje rizik od povreda.
Izbegavajte nenamerno puštanje u rad. Uverite se da je električni alat isključen, pre nego što ga priključite na struju i/ili na akumulator, uzmete ga ili nosite.
Nošenje električnog alata sa prstom na prekidaču ili
Splošna varnostna navodila za električna orodja
OPOZORILO
Preberite vsa varnostna opozorila, navodila, ilustracije in
specifikacije, ki so priložene temu električnemu orodju.
Če spodaj navedenih napotkov ne upoštevate, lahko pride do električnega udara, požara in/ali težke poškodbe.
Vsa opozorila in napotke shranite, ker jih boste v prihodnje še potrebovali.
Pojem električno orodje, ki se pojavlja v nadaljnjem besedilu, se nanaša na električna orodja z električnim pogonom (z električnim kablom) in na akumulatorska električna orodja (brez električnega kabla).
▶ Delovno mesto naj bo vedno čisto in dobro osvetljeno.
Nered in neosvetljena delovna mesta povečajo možnost nezgod.
Električnega orodja ne uporabljajte v okolju, v katerem lahko pride do eksplozij (prisotnost vnetljivih tekočin, plinov ali prahu). Električna orodja povzročajo iskrenje, zaradi katerega se lahko prah ali hlapi vnamejo.
▶ Ko uporabljate električno orodje, poskrbite, da v bližini ni otrok ali drugih oseb. Odvračanje pozornosti lahko povzroči izgubo nadzora nad orodjem.
Električna varnost
Priključni vtič električnega orodja se mora prilegati vtičnici. Spreminjanje vtiča na kakršen koli način ni dovoljeno. Pri ozemljenih električnih orodjih ne uporabljajte adapterskih vtičev. Nespremenjeni vtiči in ustrezne vtičnice zmanjšujejo tveganje električnega udara.
Izogibajte se telesnemu stiku z ozemljenimi površinami, kot so na primer cevi, grelci, hladilniki in pašniki. Tveganje električnega udara je večje, će je vaše telo ozemljeno.
▶ Prosimo, da napravo zavarujete pred dežjem ali vlago. Vdor vode v električno orodje povećuje tveganje za električni udar.
Kabel uporabljajte pravilno. Kabel zavarujte pred vročino, oljem, ostrimi robovi ali premikajočimi se deli. Poškodovani ali zapleteni kabli povečujejo tveganje električnega udara.
Kadar uporabljate električno orodje zunaj, uporabljajte samo kabelske podaljške, ki so primerni za delo na prostem. Uporaba kabelskega podaljška, ki je primeren za delo na prostem, zmanjšuje tveganje za električni udar.
Če je uporaba električnega orodja v vlažnem okolju neizogibna, uporabljajte stikalo za zaščito pred kvarnim tokom. Uporaba zaščitnega stikala zmanjšuje tveganje električnega udara.
Osebna varnost
Bodite pozorni, pazite kaj delate ter se dela z električnim orodjem lotite z razumom. Ne uporabljajte električnega orodja, će ste utrujeni oziroma će ste pod vplivom mamil, alkohola ali zdravil. Trenutek nepazljivosti pri uporabi električnega orodja je lahko vzrok za resne telesne poškodbe.
▶ Uporabljajte osebno zaščitno opremo. Vedno uporabljajte zaščito za oči. Z uporabo zaščitne opreme, kot so protiprašna maska, varnostni čevlji, ki ne drsijo, čelada ali zaščita za sluh, v ustreznih okoliščinah zmanjšate nevarnost poškodb.
▶ Preprečite nenameren vklop orodja. Pred priključitvijo električnega orodja na električno omrežje in/ali na akumulatorsko baterijo in pred dviganjem ali nošenjem se prepričajte, da je električno orodje izklopljeno. Če električno orodje nosite in imate pri tem prst na stikalu ali pa orodje napajate, ko je stikalo v položaju za vklop, lahko pride do nesreče.
▶ Odstranite vse ključe in izvijače za prilagajanje orodja, preden orodje vključite. Ključ ali izvijač, ki ga ne odstranite z vrtečega se dela električnega orodja, lahko povzroči telesne poškodbe.
▶ Ne precenjujte svojih sposobnosti. Ves čas trdnostojite in vzdržujte ravnovesje. To omogoča boljši nadzor nad električnim orodjem v nepričakovanih situacijah.
Bodite primerno oblečeni. Ne nosite ohlapnih oblačil ali nakita. Las in oblačil ne približujte premikajočim se delom. Ohlapna oblačila, nakit ali dolgi lasje se lahko ujamejo v premikajoče se dele.
Če imate na voljo naprave za priklop sesalnika za prah ali zbiralnih posod, se prepričajte, da so te ustrezno priključene. Uporaba sistema za zbiranje prahu lahko zmanjša nevarnosti, povezane s prahom.
Naj seznanjenost z orodjem, ki jo pridobite s pogosto uporabo, ne bo razlog za to, da postanete lahkomiselni in ignorirate varnostna načela. V delčku sekunde lahko nepozorno dejanje pripelje do hude poškodbe.
Uporaba in vzdrževanje električnega orodja
Električnega orodja ne preobremenjujte. Za delo uporabite ustrezno električno orodje. Pravo električno orodje bo delo opravilo bolje in varneje, in sicer s hitrostjo, za katero je bilo oblikovano.
Električnega orodja ne uporabljajte, če ga s stikalom ne morete vklopiti in izklopiti. Vsako električno orodje, ki ga ni mogoče nadzirati s stikalom, je nevarno in ga je treba popraviti.
- Izvlecite vtič iz vtičnice in/ali odstranite akumulatorsko baterijo, će je le mogoče, in odstranite ter shranite pribor, še preden se lotite popravila
178 | Slovenščina
orodja. Ti preventivni varnostni ukrepi zmanjšajo tveganje za nenamerni zagon aparata.
▶ Ko električnih orodij ne uporabljajte, jih shranite izven dosega otrok. Osebam, ki orodja ne poznajo ali niso prebrale teh navodil za uporabo, orodja ne dovolite uporabljati. Električna orodja so nevarna, će jih uporabljajo neizkušene osebe.
Vzdržujte električna orodja in pribor. Prepričajte se, da so premikajoči se deli pravilno poravnani in da se ne zatikajo ter da deli niso polomljeni. Prav tako preverite, ali je na orodju še kaj drugega, kar bi lahko vplivalo na njegovo delovanje. Če je električno orodje poškodovano, mora biti pred uporabo popravljeno. Slabo vzdrževana električna orodja so vzrok za mnoge nezgode.
▶ Rezalna orodja naj bodo vedno ostra in čista. Skrbno negovana rezalna orodja z ostrimi robovi se manj zatikajo in so lažje vodljiva.
Električna orodja, pribor, vsadna orodja in podobno uporabljajte v skladu s temi navodili. Pri tem upoštevajte delovne pogoje in dejavnost, ki jo boste opravljali. Uporaba električnih orodij v namene, ki so drugačni od predpisanih, lahko privede do nevarnih situacij.
Ročaji in površine za prijemanje naj bodo suhe, čiste in brez olja ali maščobe. Gladki ročaji in površine za prijemanje ne omogočajo varne uporabe in nadzora orodja v nepričakovanih situacijah.
Servisiranje
▶ Vaše električno orodje naj popravlja samo usposobljeno strokovno osebje, ki naj pri tem uporabi zgolj originalne rezervne dele. S tem boste zagotovili, da bo orodje varno za uporabo.
Varnostna navodila za krožne žage
Rezanje
▶ EVARNOST: dlani ne približujte rezelnemu območju in žaginemu listu. S prosto roko držite za dodatni ročaj ali ohišje motorja. Če žago držite z obema rokama, se na žaginem listu ne morete urezati.
▶ Ne segajte pod obdelovanec. Ščitnik vas pod obdelovancem ne more zaščititi pred žaginim listom.
▶ Globino rezanja prilagodite debelini obdelovanca. Pod obdelovancem ne sme biti viden več kot cel zob žaginega lista.
Obdelovanca med žaganjem nikoli ne držite v rokah ter ga ne polagajte na noge. Obdelovanec pritrdite na stabilno podlago. Pomembno je, da obdelovanec ustrezno podprete, s čimer zmanjšate izpostavljenost telesa, zatikanje žaginega lista in preprečite izgubo nadzora.
▶ Ko izvajate postopek, pri katerem lahko pride do stika rezalnega nastavka s skrito žico ali lastnim kablom, električno orodje držite za izolirane ročaje. Ob stiku z žico pod napetostjo se lahko napetost prenese na
izpostavljene kovinske dele električnega orodja, uporabnik pa lahko ob tem doživi električni udar.
▶ Pri žaganju vedno uporabite vzporedno vodilo ali ravno robno vodilo. Tako boste izboljšali natančnost reza in zmanjšali verjetnost zatikanja žaginega lista.
Vedno uporabljajte žagine liste z odprtinami za vpenjalni trn ustreznih velikosti in oblik (diamantne v primerjavi z okroglimi). Žagini listi, ki ne ustrezajo vpenjalni strojni opremi na žagi, se lahko med delovanjem zamaknejo, kar povzroči izgubo nadzora.
Nikoli ne uporabljajte poškodovanih ali nepravilnih podložk ali vijakov. Podložke žaginega lista in vijak so bili izdelani posebej za vašo žago za varno ter optimalno delovanje.
– povratni udarec je nenadna reakcija na zagozden ali napačno poravnan žagin list, ki povzroči, da žaga uide izpod nadzora in se usmeri stran od obdelovanca proti uporabniku;
- ko je list čvrsto zagozden v ozki zarezi, se zaustavi, odziv motorja pa nenadoma odbije orodje proti uporabniku;
– će se list v zarezi upogne ali zamakne, lahko ozobje na zadnji strani lista zareže v zgornjo površino lesa, zaradi česar list odskoči iz zareze proti obdelovancu.
Povratni udarec je posledica napačne uporabe žage in/ali nepravilnih delovnih postopkov ali pogojev. Temu se lahko izognemo z ustreznimi previdnostnimi ukrepi, ki so navedeni spodaj.
- Žago čvrsto držite z obema rokama, roki pa namestite v položaj, v katerem boste najlažje ublažili povratni udarec. S telesom se postavite levo ali desno od žaginega lista, ne v isto linijo. Povratni udarec lahko odbije žago, a ga lahko uporabnik z ustreznimi previdnostnimi ukrepi ukroti.
Če se žagin list zatika ali se iz kakršnega koli razloga med rezanjem zaustavlja, spustite gumb in žage v obdelovancu ne premikajte, dokler se list popolnoma ne zaustavi. Ko se žagin list premika oz. ko obstaja možnost povratnega udarca, ne poskušajte odstraniti ali povleči žage iz obdelovanca. Ugotovite, v čem je vzrok zatikanja lista in ustrezno ukrepajte.
Če žago znova vklopite, ko je list v obdelovancu, namestite list v zarezo in preverite, da ozobje ni v stiku z materialom. Če se žagin list zatakne, se lahko odbije oz. lahko pride do povratnega udarca, ko žago znova vklopite.
▶ Velike plošče podprite, da tako zmanjšate tveganje zatikanja lista in povratnega udarca. Velike plošče se pogosto povesijo pod lastno težo. Podpornike je treba pod ploščo namestiti na obeh straneh: blizu linije reza in blizu roba plošče.
▶ Ne uporabljajte topih ali poškodovanih žaginih listov. Zaradi neostrih ali nepravilno namešćenih žaginih listov je lahko ustvarjena zareza ozka, kar povzroči prekomerno trenje, zatikanje žaginega lista in povratne udarce.
▶ Blokirni ročici za globino reza in nastavitev nagiba je treba pred žaganjem pričvrstiti in zavarovati. Če se
nastavitev žaginega lista med žaganjem spremeni, se lahko list zaradi tega zatakne in pride do povratnega udarca.
Bodite še posebej previdni pri žaganju v obstoječe stene ali druga nevidna območja. Žagin list lahko žaga predmete, ki lahko povzročijo povratni udarec.
Delovanje spodnjega ščitnika
Pred vsako uporabo preverite, ali se spodnji ščitnik pravilno zapira. Žage ne uporabite, će se spodnji ščitnik ne premika prosto in se ne zapre v trenutku. Spodnjega ščitnika ne vpnite ali privežite v odprt položaj. Če žaga po nesreči pade na tla, se lahko spodnji ščitnik upogne. Spodnji ščitnik dvignite z odpiralno ročico in se pri tem prepričajte, da se pod vsemi koti in pri vseh globinah prosto premika in se ne dotika žaginega lista ali katerega koli drugega dela.
▶ Preverite delovanje vzmeti za spodnji ščitnik. Če ščitnik in vzmet ne delujeta brezhibno, ju je treba pred uporabo popraviti. Spodnji ščitnik lahko zaradi poškodovanih delov, lepljivih oblog ali nabiranja delcev deluje nepravilno.
▶ Spodnji ščitnik je mogoče ročno odpreti le za posebne reze, kot so na primer potopni in kombinirani rezi. Dvignite spodnji ščitnik z odpiralno ročico. Takoj, ko pride list v stik z obdelovancem, je treba spodnji ščitnik sprostiti. Pri vseh ostalih načinih rezanja bi moral spodnji ščitnik delovati samodejno.
Spodnji ščitnik mora vedno pokrivati žagin list, preden žago položite na delovno mizo ali tla. Nezavarovan list v prostem teku povzroči vzvratno gibanje žage, pri čemer bo žagal vse, kar mu bo stalo na poti. Upoštevajte čas, ki je potreben za zaustavitev žaginega lista po sprostitvi stikala.
Dodatna varnostna opozorila
Z rokami ne segajte v izmet odrezkov. Na vrtečih se delih se lahko poškodujete.
- Žage ne uporabljajte nad glavo. Tako nimate zadostnega nadzora nad električnim orodjem.
Za iskanje skritih oskrbovalnih vodov uporabljajte ustrezne iskalne naprave ali se o tem pozanimajte pri lokalnem podjetju za oskrbo z vodo, elektriko ali plinom. Stik z električnim vodom lahko povzroči požar ali električni udar. Poškodbe na plinovodu so lahko vzrok za eksplozijo, vodor v vodovodno omrežje pa lahko povzroči materialno škodo ali električni udar.
▶ Električnega orodja ne uporabljajte stacionarno.
Orodje ni zasnovano za delo na mizi za žago.
▶ Pri potopnem rezanju, ki ni izvedeno pod pravim kotom, preprečite stransko premikanje vodilne plošče žage. Stransko premikanje lahko vodi do zagozdenja žaginega lista in s tem povratnega udarca.
▶ Ne uporabljajte žaginih listov iz visokoučinkovitega hitroreznega jekla. Takšni žagini listi se lahko zlomijo.
▶ Ne žagajte železnih kovin. Zaradi razbeljenih odrezkov se lahko vname odsesavanje prahu.
Pred odlaganjem električnega orodja počakajte, da se orodje popolnoma ustavi. Nastavek se lahko zatakne, zaradi česar lahko izgubite nadzor nad električnim orodjem.
Električno orodje med delom močno držite z obema rokama in poskrbite za varno stojišče. Z električnim orodjem lahko varneje delate, če ga upravljate z obema rokama.
Opis izdelka in storitev
Preberite vsa varnostna opozorila in navodila. Neupoštevanje varnostnih opozoril in navodil lahko povzroči električni udar, požar in/ali hude poškodbe.
Upoštevajte slike na začetku navodil za uporabo.
Namenska uporaba
Električno orodje je namenjeno za to, da na trdni podpori žagate v les v naslednjih smereh: vzdolž in prečno z ravnim potekom reza in pod poševnim kotom. Obdelava železnih kovin ni dovoljena.

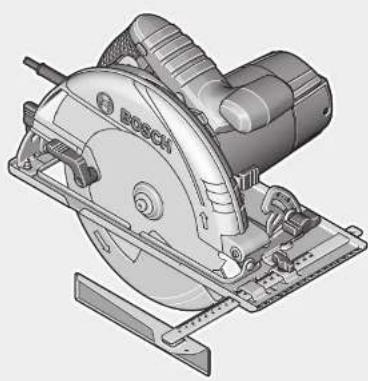

Komponente na sliki
Oštevilčenje komponent, ki so prikazane na sliki, se nanaša na prikaz električnega orodja na strani z grafiko.
(1) Zaščitni pokrov
(2) Zaporna tipka stikala za vklop/izklop (3 601 EA2 0K./3 601 EA2 0L./3 601 EA2 0F.)
(2) Zapora stikala za vklop/izklop
(3 601 EA2 08./3 601 EA2 0B./3 601 EA2 04./3 601 EA2 00./3 601 EA2 07./3 601 EA2 001/3 601 EA2 071)
(3) Stikalo za vklop/izklop
(4) Dodatni ročaj
(5) Tipka za zapah vretena
(6) Skala zajeralnih kotov
(7) Krilni vijak za predizbiro zajeralnega kota
(8) Krilni vijak za vzporedni prislon
(9) Oznaka reza 45°
(10) Oznaka reza 0°
(11) Vzporedno vodilo
(12) Nihajni zaščitni pokrov
(13) Ročica za prestavljanje premičnega zaščitnega pokrova
(14) Osnovna plošča
(15) Krilni vijak za predizbiro zajeralnega kota
(16) Izmet ostružkov
(17) Šesterorobni ključ
(18) Vpenjalni vijak s podložko
(19) Vpenjalo
(20) List krožne žage ^A)
180 | Slovenščina
(21) Vpenjalna prirobnica
(22) Žagino vreteno
(23) Pritrdilni vijak za odsesovalni nastavek ^A)
(24) Odsesovalni nastavek ^A)
(25) Napenjalo za predizbiro globine reza
(26) Skala globine reza
(27) Par vijačnih spon ^A)
(28) Ročaj (izolirana prijemalna površina)
A) Prikazan ali opisan pribor ni del standardnega obsega dobave. Celoten pribor je del našega programa pribora.
Tehnični podatki
| Ročna krožna žaga GKS 235 Turbo GKS 235 Turbo GKS 235 Turbo GKS 9 | |||||
| Številka izdelka | 3 601 EA2 0.. | 3 601 EA2 0B. | 3 601 EA2 001 | 3 601 EA2 00. | |
| 3 601 EA2 071 | 3 601 EA2 07. | ||||
| Nazivna moč W 2050 2050 2050 2050 | |||||
| Število vrtljajev v prostem teku min | -1 | 5300 | 5300 | 5300 | |
| najv. število vrtljajev pri obremenitvi | min^1 | 3500 | 3500 | 3500 | |
| najv. globina reza | |||||
| – pri kotu zajere 0° mm 85 85 85 85 | |||||
| – pri kotu zajere 45° mm 65 65 65 65 | |||||
| Blokada vretena ● ● ● ● | |||||
| Dimenzije osnovne plošče | mm | 383 x 170 | 383 x 170 | 383 x 170 | 383 x 170 |
| najv. premer žaginega lista | mm | 235 | 235 | 235 | 235 |
| najm. premer žaginega lista | mm | 230 | 230 | 230 | 230 |
| najv. debelina debla žaginega lista | mm | 2,2 | 2,2 | 2,2 | 2,2 |
| najv. debelina/razpera zoba | mm | 3,2 | 3,2 | 3,2 | 3,2 |
| najm. debelina/razpera zoba | mm | 2,0 | 2,0 | 2,0 | 2,0 |
| Prijemalna odprtina mm 25 | 25,4 30 30 | ||||
| Teža po EPTA-Procedure 01:2014 | kg | 7,6 | 7,6 | 7,6 | 7,6 |
| Zaščitni razred / II | /II | /□ | /□ | □ | □ |
Samo za električna orodja brez omejitve zagonskega toka: med zagonom lahko pride do kratkotrajnih padcev napetosti. Če so pogoji električnega omrežja neugodni, lahko to negativno vpliva na druga orodja. Pri impedancah električnega omrežja, ki so nižje od 0,14 ohmov, naj ne bi prihajalo do motenj.
Navedbe veljajo za nazivne napetosti [U] 230 V. Pri drugih napetostih in državno specifičnih izvedbah lahko te navedbe variirajo.
Podatki o hrupu/tresljajih
Podatki o emisijah hrupa, pridobljeni v skladu s standardom EN 62841-2-5.
Raven hrupa razreda A za električno orodje običajno znaša: raven zvočnega tlaka 92 dB(A); raven zvočne moči 103 dB(A). Negotovost K = 3 dB.
Uporabljajte zaščito za sluh!
Skupne vrednosti tresljajev a, (vektorska vsota treh smeri) in negotovost K so določene v skladu z EN 62841-2-5:
Žaganje lesa: a_n=3,3 m/s^2 , K=1,5 m/ s^2
Vrednosti nivoja tresljajev in hrupa, podane v teh navodilih, so bile izmerjene v skladu s standardiziranim merilnim postopkom po EN 62841 in se lahko uporabljajo za
medsebojno primerjavo električnih orodij. Primerne so tudi za začasno oceno oddajanja tresljajev in hrupa.
Naveden nivo tresljajev in hrupa je določen na osnovi glavnih načinov uporabe električnega orodja. Pri uporabi orodja v drugačne namene, z drugačnimi nastavki ali pri nezadostnem vzdrževanju lahko nivo hrupa in tresljajev odstopa. To lahko obremenjenosti s hrupom in tresljaji v celotnem obdobju uporabe občutno poveča.
Za natančnejšo oceno obremenjenosti s hrupom in tresljaji morate upoštevati tudi čas, ko je orodje izklopljeno, in čas, ko orodje deluje, vendar dejansko ni v uporabi. To lahko občutno zmanjša obremenjenost s hrupom in tresljaji, ki je razporejena na celotno obdobje uporabe.
Določite dodatne varnostne ukrepe za zaščito upravljalca pred vplivi tresljajev, npr. vzdrževanje električnega orodja in nastavkov, segrevanje rok, organizacija delovnih postopkov.
Namestitev
▶ Uporabljajte samo žagine liste z višjo največjo dovoljeno hitrostjo od števila vrtljajev v prostem teku električnega orodja.
Vstavljanje/zamenjava žaginega lista krožne žage
▶ Pred začetkom kakršnih koli del na električnem orodju izvlecite omrežni vtič iz vtičnice.
▶ Pri namestitvi žaginega lista nosite zaščitne rokavice.
Pri dotiku žaginega lista obstaja nevarnost poškodbe.
▶ Uporabljajte samo žagine liste, ki ustrezajo podatkom, navedenim v teh navodilih za uporabo in na električnem orodju, in ki so preizkušeni po standardu EN 847-1 ter ustrezno označeni.
Dovoljeno število vrtljajev nastavka mora biti najmanj tako visoko, kot je maksimalno število vrtljajev, ki je navedeno na električnem orodju. Pribor, ki se vrti hitreje kot je dovoljeno, se lahko zlomi in leti naokrog.
▶ Uporaba brusilnih plošč kot nastavka ni dovoljena.
Izbira žaginega lista
Pregled žaginih listov, ki jih priporoča proizvajalec, boste našli na koncu navodil.
Odstranjevanje žaginega lista (glejte sliko A)
Pri zamenjavi orodja je najbolje, će električno orodje položite na čelno stran ohišja motorja.
- Pritisnite tipko za blokado vretena (5) in jo držite.
Tipko za blokado vretena (5) pritiskajte le, ko vreteno žage miruje. V nasprotnem primeru se lahko električno orodje poškoduje. - S šesterorobnim ključem (17) odvijte vpenjalni vijak (18) z vrtenjem v smeri ①.
– Nihajni zaščitni pokrov (12) pomaknite nazaj in ga čvrsto držite.
– Vpenjalo (19) in žagin list (20) snemite z vretena žage (22).
Namestitev žaginega lista (glejte sliko A)
Pri zamenjavi orodja je najbolje, će električno orodje položite na čelno stran ohišja motorja.
- Očistite žagin list (20) in vse vpenjalne dele, ki jih je treba namestiti.
– Nihajni zaščitni pokrov (12) pomaknite nazaj in ga pritrdite.
- Žagin list (20) namestite na vpenjalno prirobnico (21). Smer žaganja zob (smer puščice na žaginem listu) in puščica smeri vrtenja na zaščitnem pokrovu (1) morata biti usklajeni.
- Namestite vpenjalo (19) in privijte vpenjalni vijak (18) v smeri vrtenja ②. Poskrbite za pravilen vgradni položaj vpenjalne prirobnice (21) in vpenjala (19).
– Pritisnite tipko za blokado vretena (5) in jo držite. - S šesterorobnim ključem (17) zategnite vpenjalni vijak (18) v smeri vrtenja. Zatezni moment naj bo od 10 do -12 Nm, to ustreza ročnemu zatezanju z dodatnim ¼ obratom.
Odsesavanje prahu/ostružkov
Prah nekaterih materialov, npr. svinčenega premaza, nekaterih vrst lesa, mineralov in kovin je lahko zdravju škodljiv. Stik s kožo ali vdihavanje takšnega prahu lahko povzroči alergijske reakcije in/ali obolenja dihal uporabnika ali oseb v bližini.
Določene vrste prahu kot npr. prah hrastovine ali bukovja veljajo za kancerogene, še posebej v kombinaciji z drugimi snovmi, ki so prisotne pri obdelavi lesa (kromat, zaščitno sredstvo za les). Materiale z vsebnostjo azbesta smejo obdelovati le strokovnjaki.
- Če je mogoče, uporabljajte sesalnik, ki je primeren glede na vrsto materiala.
- Poskrbite za dobro zračenje delovnega mesta.
- Priporočamo, da nosite zaščitno masko za prah s filtrirnim razredom P2.
Upoštevajte veljavne nacionalne predpise za obdelovalne materiale.
▶ Preprečite nabiranje prahu na delovnem mestu. Prah se lahko hitro vname.
Namestitev odsesovalnega nastavka (glejte sliko B)
Odsesovalni nastavek (24) namestite na izmet odrezkov (16), da se zaskoči. Odsesovalni nastavek (24) dodatno pritrdite z vijakom (23).
Na odsesovalni nastavek (24) lahko priključite odsesovalno cev s premerom 35 mm.
▶ Odsesovalni nastavek ne sme biti nameščen brez priključenega zunanjega sesalnika. Odsesovalni kanal se lahko zamaši.
▶ Na odsesovalni nastavek ne smete priključiti vreče za prah. Sistem za odsesavanje se lahko v nasprotnem primeru zamaši.
Za zagotavljanje optimalnega odsesavanja je potrebno redno čiščenje odsesovalnega adapterja (24).
Odsesavanje z zunanjim sesalnikom
Električno orodje je mogoče priklopiti neposredno na vtičnico Boschevega večnamenskega sesalnika s pripravo za oddaljeni zagon. Sesalnik se vključi samodejno, hkrati z vklopom električnega orodja.
Sesalnik za prah mora biti primeren za obdelovanec.
Za odsesavanje zdravju izredno nevarnih, rakotvornih ali suhih vrst prahu uporabljajte poseben sesalnik za prah. Po evropskem standardu je treba za odsesavanje lesnega prahu uporabljati sesalnike, skladne s TRGS 553. Lastnega odsesavanja v industriji ni dovoljeno uporabljati. Upravitelj industrijskega obrata se mora o posebnih zahtevah za
182 | Slovenščina
odsesavanje drugih materialov posvetovati in dogovoriti s pristojnim poklicnim organom.
Delovanje
Načini delovanja
Pred začetkom kakršnih koli del na električnem orodju izvlecite omrežni vtič iz vtičnice.
Nastavitev globine rezanja (glejte sliko C)
▶ Globino rezanja prilagodite debelini obdelovanca. Pod obdelovancem se lahko vidi manj kot ena širina zoba žaginega lista.
Sprostite vpenjalno ročico (25). Za manjšo globino rezanja povlecite žago stran od osnovne plošče (14), za večjo globino rezanja potisnite žago proti osnovni plošči (14). Na skali globine rezov nastavite želeno mero. Vpenjalno ročico (25) ponovno zategnite.
Napenjalno silo vpenjalne ročice (25) je mogoče nastaviti. Vpenjalno ročico (25) odvijte in jo znova privijte, obrnjeno za vsaj 30° v levo.
Nastavitev zajeralnega kota
Najbolje je, će električno orodje položite na čelno stran zaščitnega pokrova (1).
Odvijte krilna vijaka (7) in (15). Žago zasukajte vstran. Na skali (6) nastavite želeno mero. Ponovno zategnite krilna vijaka (7) in (15).
Opomba: pri zajeralnih rezih je globina reza manjša od prikazane vrednosti na skali za globino reza (26).
Oznake rezov
Rezalna oznaka 0° (10) prikazuje položaj žaginega lista pri pravokotnem rezu. Rezalna oznaka 45° (9) prikazuje položaj žaginega lista pri rezu pod kotom 45°.
Za izdelavo reza točno po meri postavite krožno žago na obdelovanec, kot je prikazano na sliki. Najbolje, da opravite poskusni rez.
Uporaba
▶ Upoštevajte omrežno napetost! Napetost vira električne energije se mora ujemati s podatki na označevalni tablici električnega orodja. Orodje, ki je označeno z 230 V, lahko priključite tudi na napetost 220 V.
Vklop/izklop
▶ Prepričajte se, da lahko stikalo za vklop/izklop uporabljate, ne da bi izpustili ročaj.
3 601 EA2 0K./3 601 EA2 0L./3 601 EA2 0F.:
Za zagon električnega orodja pritisnite na stikalo za vklop/izklop (3) in ga držite.
Za blokiranje pritisnjenega stikala za vklop in izklop (3) pritisnite zaporno tipko (2).
Za izklop električnega orodja izpustite stikalo za vklop/izklop (3) oz., će je blokirano z zaporno tipko (2), na kratko pritisnite stikalo za vklop/izklop (3) in ga nato izpustite.
3 601 EA2 08./3 601 EA2 0B./3 601 EA2 04./3 601 EA2 00./3 601 EA2 07./3 601 EA2 001/3 601 EA2 071:
Za zagon električnega orodja najprej uporabite blokado vklopa (2), nato pa pritisnite na stikalo za vklop/izklop (3) in ga držite.
Za izklop električnega orodja izpustite stikalo za vklop/izklop (3).
Opomba: iz varnostnih razlogov stikala za vklop/izklop (3) ni mogoče blokirati, temveč ga je treba med uporabo orodja neprekinjeno držati pritisnjenega.
Navodila za delo
Zavarujte žagine liste pred sunki in udarci.
Električno orodje vodite enakomerno in z rahlim potiskanjem v smeri reza. Premočno potiskanje naprej znatno zmanjšuje življenjsko dobo nastavkov in lahko povzroči poškodbe električnega orodja.
Zmogljivost žaganja in kakovost reza sta v največji meri odvisna od stanja žaginega lista in od oblike njegovih zob. Zato uporabljajte samo ostre žagine liste, ki so primerni za obdelovanec, ki ga boste žagali.
Žaganje lesa
Pravilna izbira žaginega lista je odvisna od vrste lesa, kakovosti lesa in od tega, ali bo potrebno vzdolžno ali prečno žaganje.
Pri vzdolžnih rezih smreke nastajajo dolgi ostružki v obliki spiral.
Bukov in hrastov prah je posebej nevaren za zdravje, zato vedno uporabljajte sesalnik prahu.
Žaganje z vzporednim vodilom (glejte sliko D)
Vzporedno vodilo (11) omogoča natančne reze vzdolž roba obdelovanca oz. rezanje enakomernih pasov.
Odvijte krilni vijak (8) in pomaknite skalo vzporednega vodila (11) skozi vodilo v osnovno ploščo (14). Na skali nastavite želeno širino reza z izbiro ustrezne oznake rezalnega kota (10) oz. (9), glejte poglavje „Oznake rezalnih kotov“. Nato spet privijte krilni vijak (8).
Žaganje s pomožnim prislonom (glejte sliko E)
Za žaganje velikih obdelovancev ali za žaganje ravnih robov lahko kot pomožni prislon na obdelovanec pritrdite desko ali letev in krožno žago nato z osnovno ploščo pomikate ob pomožnem prislonu.
Vzdrževanje in servisiranje
Vzdrževanje in čiščenje
Pred začetkom kakršnih koli del na električnem orodju izvlecite omrežni vtič iz vtičnice.
▶ Skrbite za čistočo električnega orodja in prezračevalnih utorov, da lahko dobro in varno delate.
Da bi se izognili ogrožanju varnosti v primeru, da morate zamenjati priključni kabel, storite to na Boschevem servisu ali pooblaščenem servisu za električna orodja Bosch.
Nihajni zaščitni pokrov se mora prosto premikati in se samodejno zapirati. Zato poskrbite, da bo območje okrog nihajnega zaščitnega pokrova vedno čisto. Prah in ostružke odstranite s stisnjenim zrakom ali čopičem.
Žagine liste brez premaza lahko pred korozijo zaščitite s tanko plastjo brezkislinskega olja. Pred žaganjem olje odstranite, sicer bodo na lesu ostali mastni madeži.
Ostanke smole ali lepila na žaginem listu slabo vplivajo na kakovost reza. Žagin list zato očistite takoj po uporabi.
Servisna služba in svetovanje uporabnikom
Servis vam bo dal odgovore na vaša vprašanja glede popravila in vzdrževanja izdelka ter nadomestnih delov. Tehnične skice in informacije glede nadomestnih delov najdete na: www.bosch-pt.com
Boscheva skupina za svetovanje pri uporabi vam bo z veseljem odgovorila na vprašanja o naših izdelkih in pripadajočem priboru.
Ob vseh vprašanjih in naročilih rezervnih delov obvezno navedite 10-mestno številko na tipski ploščici izdelka.
Slovensko
Robert Bosch d.o.o.
Verovškova 55a
1000 Ljubljana
Tel.: +00 803931
Fax: +00 803931
Mail : servis.pt@si.bosch.com
www.bosch.si
Odlaganje
Električno orodje, pribor in embalažo je treba dostaviti v okolju prijazno ponovno predelavo.
Električnih orodij ne odvrzite med gospodinjske odpadke!
Zgolj za države Evropske unije:
V skladu z evropsko Direktivo 2012/19/EU o odpadni električni in elektronski opremi (OEEO) in njeni uresničitvi v nacionalnem pravu se morajo električna orodja, ki niso več v uporabi, ločeno zbirati ter okolju prijazno reciklirati.
Hrvatski
Sigurnosne napomene
Uobičajena sigurnosna upozorenja za električne alate
⚠ UPOZORENJE Pročitajte sva sigurnosna upozorenja, upute, ilustracije i
specifikacije koje se isporučuju s ovim električnim alatom. Nepoštivanje dolje navedenih uputa može uzrokovati električni udar, požar i/ili ozbiljne ozljede.
Električna sigurnost
Priključni utikač električnog alata mora odgovarati utičnici. Sve su preinake utikača zabranjene. Nemojte upotrebljavati adapterske utikače zajedno sa zaštitno uzemljenim električnim alatima. Utikač na kojem nisu vršene preinake i odgovarajuća utičnica smanjuju opasnost od strujnog udara.
- Izbjegavajte dodir tijela s uzemljenim površinama kao što su cijevi, radijatori, štednjaci i hladnjaci. Opasnost od električnog udara je veća ako je vaše tijelo uzemljeno.
Električne alate držite dalje od kiše ili vlage.
Prodiranje vode u električni alat povećava opasnost od strujnog udara.
▶ Ne zloupotrebljavajte priključni kabel. Nikada nemojte upotrebljavati priključni kabel za nošenje, vješanje električnog alata ili za izvlačenje utikača iz mrežne utičnice. Priključni kabel držite dalje od izvora topline, ulja, oštrih rubova ili pomičnih dijelova uređaja. Oštećen ili zapleten priključni kabel povećava opasnost od strujnog udara.
Ako s električnim alatom radite na otvorenom, upotrebljavajte isključivo produžni kabel prikladan za
