| Tip produs | Ferăstrău circular manual |
| Model | GKS 235 Turbo Professional |
| Marcă | Bosch |
| Putere nominală absorbită | 2050 W |
| Turație de mers în gol | 5300 min-1 |
| Turație maximă sub sarcină | 3500 min-1 |
| Adâncime maximă de tăiere (0°) | 85 mm |
| Adâncime maximă de tăiere (45°) | 65 mm |
| Diametru maxim al pânzei de ferăstrău | 235 mm |
| Diametru minim al pânzei de ferăstrău | 230 mm |
| Orificiu de montare | 25 mm / 25,4 mm / 30 mm (în funcție de execuție) |
| Greutate (EPTA) | 7,6 kg |
| Clasă de protecție | II (dublu izolat) |
| Dimensiuni placă de bază | 383 x 170 mm |
| Nivel de presiune sonoră | 92 dB(A) |
| Nivel de putere sonoră | 103 dB(A) |
| Valoare totală a vibrațiilor (tăiere lemn) | ah = 3,3 m/s2, K = 1,5 m/s2 |
| Blocare ax | Da |
| Apărătoare pendulară | Da, cu pârghie de reglare |
| Aspirare praf | Adaptor de aspirare (Ø 35 mm) pentru aspirare externă |
| Unghi de teșire | Reglabil (scară 0° - 45°) |
| Mâner suplimentar | Da |
| Conținutul livrării | Pânză de ferăstrău circular, opritor paralel, cheie hexagonală interioară |
| Serviciu clienți | Centrul de service Bosch, Tel.: (0711) 40040460 |
Întrebări frecvente - GKS 235 Turbo Professional BOSCH
Întrebările utilizatorilor despre GKS 235 Turbo Professional BOSCH
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Service après-vente în format PDF gratuit! Găsiți manualul dvs. GKS 235 Turbo Professional - BOSCH și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. GKS 235 Turbo Professional mărcii BOSCH.
MANUAL DE UTILIZARE GKS 235 Turbo Professional BOSCH
Instrucțiuni de siguranță
Instrucțiuni generale de siguranță pentru scule electrice
Citiți toate avertizările,
AVERTISMENT
instrucțiunile, ilustrațiile și specificațiile puse la dispoziție
împreună cu această sculă electrică. Nerespectarea instrucțiunilor menționate mai jos poate duce la electrocutare, incendiu și/sau vătămări corporale grave.
Păstrați toate indicațiile de avertizare și instrucțiunile în vederea utilizărilor viitoare.
Termenul "sculă electrică" folosit în indicațiile de avertizare se referă la sculele electrice alimentate de la rețea (cu cablu de alimentare) sau la sculele electrice cu accumulator (fără cablu de alimentare).
148 | Română
Siguranța la locul de muncă
- Mențineți-vă sectorul de lucru curat și bine iluminat. Dezordinea sau sectoarele de lucru neluminate pot duce la accidente.
Nu lucrați cu sculele electrice în mediu cu pericol de explozie, în care există lichide, gaze sau pulberi inflamabile. Sculele electrice generează scântei care pot aprinde praful sau vaporii.
Nu permiteți accesul copiilor și al spectatorilor în timpul utilizării sculei electrice. Dacă vă este distrasă atenția puteți pierde controlul.
Siguranță electrică
▶ Ștecherul sculei electrice trebuie să fie potrivit prizei electrice. Nu modificați niciodată ștecherul. Nu folosiți fișe adaptoare la sculele electrice cu împământare (legate la masă). Ștecherele nemodificate și prizele corespunzătoare diminuează riscul de electrocutare.
Evitați contactul corporal cu suprafețe împământate sau legate la masă ca țevi, instalații de încălzire, plite și frigidere. Există un risc crescut de electrocutare atunci când corpul vă este împământat sau legat la masă.
▶ Feriți sculele electrice de ploaie sau umezeală.
Pătrunderea apei într-o sculă electrică mărește riscul de electrocutare.
Nu schimbați destinația cablului. Nu folosiți niciodată cablul pentru transportarea sau suspendarea sculei electrice ori pentru a trage ștecherul afară din priză. Feriți cablul de căldură, ulei, muchii ascuțite sau componente aflate în mișcare. Cablurile deteriorate sau încurcate măresc riscul de electrocutare.
Atunci când lucrați cu o sculă electrică în aer liber, folosiți numai cabluri prelungitoare adecvate pentru mediul exterior. Folosirea unui cablu prelungitor adecvat pentru mediul exterior diminuează riscul de electrocutare.
Dacă nu poate fi evitată folosirea sculei electrice în mediu umed, folosiți o alimentare protejată printr-un dispozitiv de curent rezidual (RCD). Utilizarea unui dispozitiv RCD reduce riscul de electrocutare.
Siguranța persoanelor
Fiți atenți, aveți grijă de ceea ce faceți și procedați rațional atunci când lucrați cu o sculă electrică. Nu folosiți scula electrică atunci când sunteți obosiți sau vă aflați sub influența drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenție în timpul utilizării sculelor electrice poate duce la răniri grave.
Purtați echipament personal de protecție. Purtați întoteauna ochelari de protecție. Purtarea echipamentului personal de protecție, ca masca pentru praf, încălțăminte de siguranță antiderapantă, casca de protecție sau protecția auditivă, în funcție de tipul și utilizarea sculei electrice, diminuează riscul rănirilor.
Evitați o punere în funcțiune involuntară. Înainte de a introduce stecherul în priză și/sau de a introduce
acumulatorul în scula electrică, de a o ridica sau de a o transporta, asigurați-vă că aceasta este oprită. Dacă atunci când transportați scula electrică țineți degetul pe întrerupător sau dacă porniți scula electrică înainte de a o racorda la rețeaua de curent, puteți provoca accidente.
Înainte de pornirea sculei electrice îndepăratați cleștii de reglare sau cheile fixe din aceasta. O cheie sau un clește atașat la o componentă rotativă a sculei electrice poate provoca răniri.
Nu vă întindeți pentru a lucra cu scula electrică. Mențineți-vă întotdeauna stabilitatea și echilibrul. Astfel veți putea controla mai bine scula electrică în situații neașteptate.
Purtați îmbrăcăminte adecvată. Nu purtați îmbrăcăminte largă sau podoabe. Feriți părul și îmbrăcămintea de piesele aflate în mișcare. Îmbrăcămintea largă, părul lung sau podoabele pot fi prinse în piesele aflate în mișcare.
Dacă pot fi montate echipamente de aspirare și colectare a prafului, asigurați-vă că acestea sunt racordate și folosite în mod corect. Folosirea unei instalații de aspirare a prafului poate duce la reducerea poluării cu praf.
Nu vă lăsați amăgiți de ușurința în operare dobândită în urma folosirii frecvente a sculelor electrice și nu ignorați principiile de siguranță ale acestora.
Neglijența poate provoca, într-o fracțiune de secundă, vătămări corporale grave.
Utilizarea și manevrarea atentă a sculelor electrice
Nu suprasolicitați scula electrică. Folosiți pentru executarea lucrării dv. scula electrică destinată acelui scop. Cu scula electrică potrivită lucrați mai bine și mai sigur în domeniul de putere indicat.
Nu folosiți scula electrică dacă aceasta are întrerupătorul defect. O sculă electrică, care nu mai poate fi pornită sau oprită, este periculoasă și trebuie reparată.
Scoateți ștecherul afară din priză și/sau îndepărtați acumulatorul dacă este detașabil, înainte de a executa reglaje, a schimba accesorii sau a depozita scula electrică. Această măsură de prevedere împiedică pornirea involuntară a sculei electrice.
Păstrați sculele electrice nefolosite la loc inaccesibil copiilor și nu lăsați să lucreze cu scula electrică persoane care nu sunt familiarizate cu aceasta sau care nu au citit prezentele instrucțiuni. Sculele electrice devin periculoase atunci când sunt folosite de persoane lipsite de experiență.
Întrețineți sculele electrice și accesoriiile acestora. Verificați alinierea corespunzătoare, controlați dacă, componentele mobile ale sculei electrice nu se blochează, sau dacă există piese rupte suu deteriorate care să afecteze funcționarea sculei electrice. Înainte de utilizare dați la reparat o sculă electrică defectăpiesele deteriorate. Cauza multor accidente a fost întreținerea necorespunzătoare a sculelor electrice.
▶ Mențineți bine dispozitivele de tăiere bine ascuțite și curate. Dispozitivele de tăiere întreținute cu grijă, cu tăișuri ascuțite se înțepenesc în mai mică măsură și pot fi conduse mai ușor.
▶ Folosiți scula electrică, accesoriiile, dispozitivele de lucru etc. conform prezentelor instrucțiuni, ținând cont de condițiile de lucru și de activitatea care trebuie desfășurată. Folosirea sculelor electrice în alt scop decât pentru utilizările prevăzute, poate duce la situații periculoase.
▶ Mentineți mânerele și zonele de prindere uscate, curate și feriți-le de ulei și unsoare. Mânerele și zonele de prindere alunecoase nu permit manevrarea și controlul sigur al sculei electrice în situații neașteptate.
Întreținere
▶ Încredințați scula electrică pentru reparare personalului de specialitate, calificat în acest scop, repararea făcându-se numai cu piese de schimb originale. Astfel veți fi siguri că este menținută siguranța sculei electrice.
Instrucțiuni de siguranță pentru ferăstraie circulare
Proceduri de tăiere
▶ P.RICOL: Tineți-vă mâinile departe de zona de tăiere și de pânza de ferăstrău. Tineți a doua mână pe mânerul auxiliar sau pe carcasa motorului. Dacă ambele mâini țin ferăstrăul, ele nu pot fi tăiate de pânza de ferăstrău.
Nu introduceți mâna sub piesa de lucru. Apărătoarea nu vă poate proteja de pânza de ferăstrău de sub piesa de lucru.
Reglați adâncimea de tăiere în funcție de grosimea piesei de lucru. Sub piesa de lucru, din pânza de ferăstrău ar trebui să se vadă mai puțin de un dinte întreg.
În timpul tăierii, nu țineți niciodată cu măinile piesa de lucru și nu o sprijiniți pe picior. Asigurați piesa de lucru pe o platformă stabilă. Este important să sprijiniți în mod corespunzător piesa de lucru, pentru a reduce la minimum expunerea corporală, agățarea pânzei de ferăstrău sau pierderea controlului.
▶ Tineți scula electrică numai de mânerele izolate atunci când executați lucrări la care accesoriiul de tăiere poate nimeri conductori electrici ascunși sau propriul cablu de alimentare. Contactul cu un conductor "sub tensiune" va pune "sub tensiune" și componentele metalice neizolate ale sculei electrice, putând electrocuta operatorul.
La tăiere folosiți un limitator paralel sau un limitator de ghidare cu margine dreaptă. Aceasta îmbunătățește precizia de tăiere și reduce riscul agățării pânzei de ferăstrău.
▶ Folosiți întotdeauna pânze de ferăstrău având orificiul de prindere de dimensiunile și forma corectă (diamant versus rotund). Pânzele de ferăstrău care nu se
potrivesc cu sistemul de prindere al ferăstrăului vor funcționa descentrat, provocând pierderea controlului.
Nu folosiți niciodată garnituri sau bolțuri de prindere ale pânzelor de ferăstrău care sunt deteriorate sau necorespunzătoare. Garniturile și bolțul de prindere ale pânzei de ferăstrău au fost au fost special construite pentru ferăstrăul dumneavoastră, pentru funcționarea sa sigură și obținerea unor performanțe optime.
Cauzele reculului și avertismente legate de acestea
- reculul este o reactie bruscă la o pânză de ferăstrău îndoită, înțepenită, sau descentrată, cauzând ridicarea din piesa de lucru a ferăstrăului necontrolat și aruncarea sa spre operator;
- când pânza de ferăstrău este îndoită sau înțepenită ca urmare a închiderii fantei de tăiere, pânza de ferăstrău se oprește iar reacția motorului împinge rapid unitatea spre operator;
- dacă pânza de ferăstrău se răsucește sau se descentrează în tăietură, dinții de pe marginea posteriorară a pânzei de ferăstrău pot intra în suprafața lemnului provocând ieșirea pânzei de ferăstrău din tăietură și făcând-o să ricoșeze înapoi, spre operator.
Reculul este consecința utilizării greșite și/sau defectuoase a ferăstrăului și poate fi evitat prin măsuri preventive adecvate, precum cele descrise în continuare.
▶ Tineți ferm, cu ambele mâini, ferăstrăul și aduceți-vă brațele într-o poziție în care să puteți controla forțele de recul. Poziționați-vă corpul în oricare parte a pânzei de ferăstrău, dar nu coliniar cu pânza de ferăstrău. Reculul poate face ferăstrăul să sarà înapoi, dar forțele de recul pot fi controlate de operator prin adoptarea unor măsuri preventive adecvate.
Când pânza de ferăstrău se blochează sau dacă întrerupeți tăierea dintr-un motiv oarecare, eliberați butonul de pornire și țineți ferăstrăul nemiscat în material până când pânza de ferăstrău se oprește complet. Nu încercați niciodată să scoateți ferăstrăul din fanta de tăiere sau să trageți ferăstrăul spre spate cât timp pânza de ferăstrău încă se mai rotește, în caz contrar existând pericol de recul. Identificați și eliminați cauza blocării pânzei de ferăstrău.
Atunci când reporniți un ferăstrău aflat în piesa de lucru, centrați pânza de ferăstrău în tăietură, astfel încât dinții de ferăstrău să nu se angreneze în material. Dacă o pânză de ferăstrău se blochează, aceasta s-ar putea ridica sau ar putea fi aruncată înapoi din piesa de lucru în momentul repornirii ferăstrăului.
▶ Sprijiniți panourile mari pentru a reduce la minimum riscul de blocare și de recul al pânzei de ferăstrău.
Panourile mari se pot încovoia sub propria greutate. Panourile trebuie sprijinite pe ambele părți ale discului, atât în apropierea liniei de tăiere cât și la margine.
Nu folosiți pânze de ferăstrău tocite sau deteriorate.
Pânzele de ferăstrău neascuțite sau montate incorect realizează o täietură îngustă, ducând la o frecare excesivă, blocarea pânzei de ferăstrău și recul.
150 | Română
Pârghiile de reglare a adâncimii și a unghiului de înclinare a pânzei de ferăstrău trebuie să fie bine strânse și fixate înainte de a executa tăierea. Dacă dispozitivul de reglare a pânzei de ferăstrău se deplasează în timpul tăierii, aceasta ar putea provoca un blocaj sau un recul.
Fiți extrem de precauți atunci când tăiați în pereți existenți sau alte zone fără vizibilitate. Pânza de ferăstrău ieșită în afară poate tăia obiecte care să provoace recul.
Functionarea apărătoarei inferioare
Înainte de fiecare utilizare, verificați dacă apărătoarea inferioară se închide corect. Nu folosiți ferăstrăul dacă apărătoarea inferioară nu se mișcă liber și nu se închide instantaneu. Nu fixați sau nu legați niciodată apărătoarea inferioară în poziție deschisă. Dacă, în mod accidental ferăstrăul cade jos, apărătoarea inferioară ar putea fi îndoită. Ridicați apărătoarea inferioară cu mânerul de retractare și asigurați-vă că se mișcă liber și nu atinge pânza de ferăstrău sau oricare altă componentă, în niciun unghi și nicio adâncime de tăiere.
▶ Verificați dacă arcul apărătoarei este în bună stare de funcționare. În cazul nefuncționării corespunzătoare a apărătoarei și a arcului, înainte de utilizare, trebuie efectuată întreținerea lor. Apărătoarea poate funcționa greoi din cauza unor componente deteriorate, a unor depuneri persistente sau a acumulării de deșeuri.
Apărătoarea inferioară poate fi retractată manual numai în vederea unor tăieri speciale ca "tăieri cu avans în adâncime" și "tăieri combinate". Ridicați apărătoarea inferioară cu mânerul de retractare și de îndată ce pânza de ferăstrău intră în material, apărătoarea inferioară trebuie eliberată.
Înainte de a pune ferăstrăul pe bancul de lucru sau pe jos, aveți întotdeauna grijă ca apărătoarea inferioară să acopere pânza de ferăstrău. O pânză de ferăstrău neprotejată, în derivă, va provoca deplasarea spre spate a ferăstrăului, tând tot ce-i stă în cale. Tineți cont de timpul necesar până la oprirea pânzei de ferăstrău după eliberarea butonului de pornire.
Instrucțiuni de siguranță suplimentare
▶ Nu introduceți mâinile în orificiul de eliminare așchii.
Vă puteți răni din cauza pieselor care se rotesc.
▶ Nu lucrați cu ferăstrăul deasupra capului. Astfel nu veți avea un control suficient asupra sculei electrice.
▶ Folositi detectoare adecvate pentru a localiza conducte de alimentare ascunse sau adresați-vă în acest scop regiei locale furnizoare de utilități.
Contactul cu conductorii electrici poate duce la incendiu și electrocutare. Deteriorarea unei conducte de gaz poate provoca explozii. Spargerea unei conducte de apă cauzează pagube materiale sau poate duce la electrocutare.
Nu folositi scula electrică în regim staționar. Nu este destinată utilizării împreună cu masa de lucru pentru ferăstrău.
La „tăierea cu intrare directă în material“, care nu se execută în unghi drept, asigurați placa de ghidare a ferăstrăului împotriva deplasării laterale. O deplasare laterală poate duce la blocarea pânzei de ferăstrău și prin aceasta, la recul.
Nu folositi pânze de ferăstrău din oțel rapid. Astfel de pânze de ferăstrău se pot rupe cu ușurință.
▶ Nu tăiați metale feroase. Așchiile incandescente pot provoca aprinderea sistemului de aspirarea prafului.
Înainte de a pune jos scula electrică așteptați ca aceasta să se oprească complet. Dispozitivul de lucru se poate agăța și duce la pierderea controlului asupra sculei electrice.
Prindeți strâns scula electrică cu ambele mâini în timpul lucrului și asigurați-vă o poziție stabilă. Scula electrică este condusă mai sigur cu ambele mâini.
Descrierea produsului și a performantelor sale
Citiți toate indicațiile și instrucțiunile de siguranță. Nerespectarea instrucțiunilor și indicațiilor de siguranță poate provoca electrocutare, incendiu și/sau răniri grave.
Tineți seama de ilustrațiile din partea anterioară a instrucțiunilor de folosire.
Utilizarea conform destinației
Scula electrică este destinată executării de tăieri în lemn cu reazem fix, longitudinale și transversale, drepte și înclinate. Nu este permisă prelucrarea metalelor feroase.
Componentele illustrate
Numerotarea elementelor componente se referă la schița sculei electrice de pe pagina grafică.
(1) Capac de protectie
(2) Tastă de fixare pentru comutatorul de pornire/oprire (3 601 EA2 0K./3 601 EA2 0L./3 601 EA2 0F.)
(2) Piedică de pornire pentru comutatorul de pornire/oprire
(3 601 EA2 08./3 601 EA2 0B./3 601 EA2 04./3 601 EA2 00./3 601 EA2 07./3 601 EA2 001/3 601 EA2 071)
(3) Comutator de pornire/oprire
(4) Mâner auxiliar
(5) Tastă de blocare a arborelui
(6) Scala unghiurilor de îmbinare pe colt
(7) Şurub-fluture pentru preselectarea unghiului de îmbinare pe colt
(8) Şurub-fluture pentru limitatorul paralel

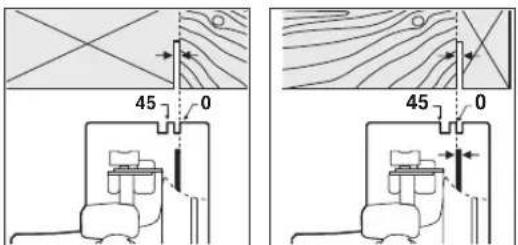

(9) Marcaj de tăiere 45°
(10) Marcaj de tăiere 0°
(11) Limitator parallel
(12) Apărătoare-disc
(13) Manetă de reglare pentru apărătoarea-disc
(14) Placă de bază
(15) Šurub-fluture pentru preselectarea unghiului de îmbinare pe colt
(16) Orificiu de eliminare a aşchiilor
(17) Cheie imbus
(18) Șurub de fixare cu șaibă
(19) Flanşă de strângere
(20) Pânză de ferăstrău circular ^A
(21) Flanşă de prindere
(22) Arborele ferăstrăului
(23) Šurub de fixare pentru adaptorul de aspirare ^A
(24) Adaptor de aspirare ^A)
(25) Pârghie de strângere pentru preselectarea adâncimilor de tăiere
(26) Scala adâncimilor de tăiere
(27) Pereche de clemde fixare ^A)
(28) Mâner (suprafață izolată de prindere)
A) Accesoriiile ilustrate sau descrise nu sunt cuprinse în setul de livrare standard. Puteți găsi accesoriiile complete în programul nostru de accesorii.
Date tehnice
| Ferăstrău circular manual GKS 235 Turbo GKS 235 Turbo GKS 235 Turbo GKS 9 | |||
| Număr de identificare | 3 601 EA2 0.. 3 601 EA2 0B. 3 601 EA2 001 | 3 601 EA2 00. | |
| 3 601 EA2 071 | 3 601 EA2 07. | ||
| Putere nominală W 2050 2050 2050 2050 | |||
| Turație de funcționare în gol min | -1 5300 5300 5300 5300 | ||
| Turație maximă în sarcină min | -1 3500 3500 3500 3500 | ||
| Adâncime maximă de tăiere | |||
| – la un unghi de îmbinare pe colț de 0° | mm 85 85 85 85 | ||
| – la un unghi de îmbinare pe colț de 45° | mm 65 65 65 65 | ||
| Dispozitiv de blocare a arborelui | ● ● ● ● | ||
| Dimensiuni placă de bază mm 383 x 170 383 x 170 383 x 170 383 x 170 | |||
| Diametru maxim pânză de ferăstrău | mm 235 235 235 235 | ||
| Diametru minim pânză de ferăstrău | mm 230 230 230 230 | ||
| Grosime maximă a corpului pânzei de ferăstrău | mm 2,2 2,2 2,2 2,2 | ||
| Grosime/ceaprăzuire maximă a dinților de ferăstrău | mm 3,2 3,2 3,2 3,2 | ||
| Grosime/Ceaprăzuire minimă a dinților de ferăstrău | mm 2,0 2,0 2,0 2,0 | ||
| Orificiu de prindere mm 25 | 25,4 30 30 | ||
| Greutate conform EPTA-Procedure 01:2014 | kg 7,6 7,6 7,6 7,6 | ||
| Clasa de protectie | ☐ / II | ☐ / II | ☐ / II |
Numai pentru scule electrice fără limitarea curentului de pornire: procesele de pornire produc scăderi de tensiune de scurtă durată. În cazul unei alimentări nesatisfăcătoare de la rețeaua electrică, pot fi afectate și alte scule și echipamente electrice. Dacă impedanțe de rețea sunt mai mici de 0,14 ohmi, nu se prefigurează deranjamente.
Specificațiile sunt valabile pentru o tensiune nominală [U] de 230 V. În cazul unor tensiuni diferite și al unor modele de execuție specifice anumitor țări, aceste specificații pot varia.
152 | Română
Informații privind zgomotul/vibrațiile
Valorile zgomotului emis au fost determinate conform EN 62841-2-5.
Nivelul presiunii sonore evaluat A al sculei electrice este în mod normal: nivel presiune sonoră 92 dB(A); nivel putere sonoră 103 dB(A). Incertitudine K = 3 dB.
Purtați căști antifonice!
Valorile totale ale vibrațiilor a, (suma vectorială a trei direcții) și incertitudinea K au fost determinate conform
EN 62841-2-5:
Täierea lemnului: a_0=3,3 m/s^2 , K=1,5 m/ s^2
Nivelul vibrațiilor și nivelul zgomotelor emise specificate în prezentele instrucțiuni au fost măsurate conform unei proceduri de măsurare standardizate în EN 62841 și pot fi utilizate la compararea diferitelor scule electrice. Ele pot fi folosite și pentru evaluarea provizorie a vibrațiilor și zgomotului emis.
Nivelul specificat al vibrațiilor și al zgomotului emis se referă la cele mai frecvente utilizări ale sculei electrice. În eventualitatea în care scula electrică este utilizată pentru alte aplicații, împreună cu alte accesorii decât cele indicate sau nu, beneficiază de o întreținere satisfăcătoare, nivelul vibrațiilor și nivelul zgomotului emis se pot abate de la valorile specificate. Aceasta poate amplifica considerabil vibrațiile și zgomotul de-a lungul întregului interval de lucru. Pentru o evaluare exactă a vibrațiilor și a zgomotului ar trebui luate în calcul și intervalele de timp în care scula electrică este deconectată sau funcționează, dar nu este folosită efectiv. Această metodă de calcul ar putea duce la reducerea considerabilă a zgomotului pe întreg intervalul de lucru. Stabiliți măsuri de siguranță suplimentare pentru protejarea utilizatorului împotriva efectului vibrațiilor, ca de exemplu: întreținerea sculei electrice și a accesoriiilor, menținerea căldurii măinilor, organizarea proceselor de muncă.
Montarea
▶ Folosiți numai pânze de ferăstrău a căror viteză maximă admisă este mai mare decât turația de funcționare în gol a sculei dumneavoastră electrice.
Montarea/Înlocuirea pânzei de ferăstrău circular
Înaintea oricăror intervenții asupra sculei electrice scoateți cablul de alimentare afară din priză.
La montarea pânzei de ferăstrău, purtați mănuși de protecție. În cazul contactului cu pânza de ferăstrău, există pericolul de rănire.
▶ Folosiți numai pânze de ferăstrău care corespund specificațiilor din prezentele instrucțiuni și celor de pe scula electrică care au fost verificate și marcate corespunzător, conform EN 847-1.
▶ Turația admisă a accesoriiului trebuie să fie cel puțin egală cu turația maximă indicată pe scula electrică. Un accesoriu care se rotește mai repede decât este admis, se
poate rupe, iar bucățile desprinse pot zbura în toate părțile.
▶ Nu folositi în niciun caz discuri de şlefuit ca dispositive de lucru.
Alegerea pânzei de ferăstrău
La sfârșitul acestor instrucțiuni de utilizare este disponibilă o listă a pânzelor de ferăstrău recomandate.
Demontarea pânzei de ferăstrău (consultați imaginea A)
Pentru înlocuirea accesoriiilor, cel mai bine este să așezați scula electrică pe latura frontală a carcasei motorului.
- Apăsați tasta de blocare a arborelui (5) și mențineți-o apăsată.
- Aționați tasta de blocare a arborelui (5)numai atunci când arborele ferăstrăului se află în repaus. În caz contrar, scula electrică se poate deteriora.
- Cu ajutorul cheii imbus (17), deşurubați şurubul de fixare (18) în directia de rotație ①.
- Basculați spre înapoi apărătoarea-disc (12) și fixați-o în pozitie.
- Scoateți flança de strângere (19) și pânza de ferăstrău (20) de la arborele ferăstrăului (22).
Montarea pânzei de ferăstrău (consultați imaginea A)
Pentru înlocuirea accesoriiilor, cel mai bine este să așezați scula electrică pe latura frontală a carcasei motorului.
- Curățați pânza de ferăstrău (20) și toate componentele de fixare care urmează să fie montate.
- Basculați spre înapoi apărătoarea-disc (12) și fixați-o în poziție.
- Montați pânza de ferăstrău (20) pe flanșa de prindere (21). Direcția de tăiere a dintilor (directția săgeții de pe pânza de ferăstrău) și direcția de rotație indicată de săgeata de pe capacul de protecție (1) trebuie să coincidă.
- Aşezatî flança de strângere (19) și înşurubați şurubul de fixare (18) în direcția de rotație ②. Asigurați-vă că respectați poziția corectă de instalare a flanșei de prindere (21) și flanșei de strângere (19).
- Apăsați tasta de blocare a arborelui (5) și mențineți-o apăsată.
- Însurubați strâns cu cheia imbus (17) șurubul de fixare (18) rotindu-l în direcția ②. Cuplul de strângere trebuie să fie de 10–12 Nm, ceea ce corespunde unei strângeri manuale plus ¼ de rotație.
Aspirarea prafului/aşchiilor
Pulberile rezultate din prelucrarea de materiale cum sunt vopselele pe bază de plumb, anumite tipuri de lemn, minerale și metal pot fi dăunătoare sănătății. Atingerea sau inspirarea acestor pulberi poate provoca reacții alergice și/ sau îmbolnăvirile căilor respiratorii ale utilizatorului sau a le persoanelor aflate în apropiere.
Anumite pulberi cum sunt pulperea de lemn de stejar sau de fag sunt considerate a fi cancerigene, mai ales în combinatie cu materiale de adaos utilizate la prelucrarea lemnului
(cromat, substanțe de protectie a lemnului). Materialele care conțin azbest nu pot fi prelucrate decât de către specialiști.
- Folosiți pe cât posibil o instalație de aspirare a prafului adecvată pentru materialul prelucrat.
- Asigurați buna ventilație a locului de muncă.
- Este recomandabil să se utilizeze o mască de protectie a respiratiei având clasa de filtrare P2.
Respectați prescripțiile din țara dumneavoastră referitoare la materialele de prelucrat.
Evitați acumulările de praf la locul de muncă. Pulberile se pot aprinde cu ușurință.
Montarea adaptorului de aspirare (consultați imaginea B)
Montați adaptorul de aspirare (24) pe orificiul de eliminare a așchiilor (16) până când se fixează în poziție. Asigurați adaptorul de aspirare (24) cu șurubul (23).
La adaptorul de aspirare (24) poate fi racordat un furtun de aspirare cu diametrul de 35 mm.
Adaptorul de aspirare nu trebuie să fie montat fără o instalație exterioară racordată. În caz contrar, canalul de aspirare s-ar putea bloca.
La adaptorul de aspirare nu trebuie să fie racordat niciun sac pentru praf. În caz contrar, sistemul de aspirare se poate înfunda.
Pentru asigurarea unei aspirări optime, adaptorul de aspirare (24) trebuie curătat cu regularitate.
Aspirare cu o instalatie exterioară
Scula electrică poate fi racordată direct la fișa unui aspirator universal Bosch cu un sistem de pornire de la distanță. Acesta pornește automat în momentul pornirii sculei electrice.
Aspiratorul trebuie să fie adecvat pentru materialul de prelucrat.
Pentru aspirarea pulverilor extrem de nocive, cancerigene sau uscate, folositi un aspirator special.
În Germania, pentru pulverile de lemn sunt necesare sisteme de aspirare TRGS 553 omologate, deoarece utilizarea de sisteme de aspirare independente nu este permisă în domeniul de industrie mică. În ceea ce privește alte tipuri de materiale, operatorii comerciali trebuie să se consulte cu asociația profesională referitor la cerințele speciale.
Functionarea
Moduri de functionare
Înaintea oricăror intervenții asupra sculei electrice scoateți cablul de alimentare afară din priză.
Reglarea adâncimii de tăiere (consultați imaginea C)
Reglați adâncimea de tăiere în funcție de grosimea piesei de prelucrat. Sub piesa de prelucrat ar trebui să se poată vedea mai puțin decât înălțimea întreagă a unui dinte.
Slăbiti pârghia de strângere (25). Pentru o adâncime de tăiere mai mică, trageți ferăstrăul de pe placa de bază (14),
iar pentru o adâncime de tăiere mai mare, apăsați ferăstrăul pe placa de bază (14). Reglați cota dorită pe scala adâncimilor de tăiere. Strângeți din nou ferm pârghia de strângere (25).
Forța de strângere a pârghiei de strângere (25) poate fi reajustată. Pentru aceasta, deşurubați pârghia de strângere (25) și înfiletați-o din nou ferm și descentrat la cel puțin 30° în sens antiorar.
Reglarea unghiului de îmbinare pe colt
Este recomandat să așezați scula electrică pe latura frontală a capacului de protectie (1).
Desfiletați șuruburile-fluture (7) și (15). Basculați ferăstrăul în lateral. Reglați cota dorită pe scala (6). Înfiletați ferm la loc șuruburile-fluture (7) și (15).
Observație: În cazul tăierilor de îmbinare pe colț, adâncimea de tăiere este mai mică decât valoare afișată pe scala adâncimilor de tăiere (26).
Marcajele de tăiere
Marcajul de tăiere la 0° (10) indică poziția pânzei de ferăstrău la tăierea în unghi drept. Marcajul de tăiere la 45° (9) indică poziția pânzei de ferăstrău la tăierea la 45°.
În vederea tăierii la dimensiuni exacte, așezați ferăstrăul circular pe piesa de prelucrat, conform figurii. Este recomandat să efectuați o tăiere de probă.
Punerea în funcțiune
▶ Tineți seama de tensiunea rețelei de alimentare! Tensiunea sursei de curent trebuie să coincidă cu datele specificate pe plăcuța indicatoare a tipului scule electrice. Sculele electrice inscriptionate cu 230 V pot funcționa și racordate la 220 V.
Pornirea/Oprirea
Asigurați-vă că puteți acționa întrerupătorul pornit/oprit fără a lăsa din mână mânerul.
3 601 EA2 0K./3 601 EA2 0L./3 601 EA2 0F.:
Pentru punerea în funcțiune a sculei electrice, apăsați comutatorul de pornire/oprire (3) și mentineți-l apăsat.
Pentru fixarea în poziție a comutatorului de pornire/oprire apăsat (3), apăsați tasta de fixare (2).
Pentru a deconecta scula electrică, eliberați comutatorul de pornire/oprire (3), respectiv, dacă acesta este fixat în poziție cu tasta de fixare (2), apăsați scurt comutatorul de pornire/oprire (3), iar apoi eliberați-l.
154 | Română
3 601 EA2 08./3 601 EA2 0B./3 601 EA2 04./ 3 601 EA2 00./3 601 EA2 07./3 601 EA2 001/ 3 601 EA2 071:
Pentru punerea în funcțiune a sculei electrice, acționați mai întâi piedica de pornire (2), iar apoi apăsați comutatorul de pornire/oprire (3) și mențineți-l apăsat.
Pentru oprirea sculei electrice, eliberați comutatorul de pornire/oprire (3).
Observație: Din considerente privind siguranța, comutatorul de pornire/oprire (3) nu poate fi blocat, ci trebuie să fie menținut apăsat fără întrerupere în timpul funcționării ferăstrăului.
Instrucțiuni de lucru
Feriți pânzele de ferăstrău de şocuri și lovituri.
Conduceți uniform scula electrică, împingând-o ușor în direcția de tăiere. Un avans prea puternic reduce considerabil durata de viață utilă a accesorilor și poate deteriora scula electrică.
Performanțele și calitatea tăierii depind în principal de starea și forma dinților pânzei de ferăstrău. De aceea, folosiți numai pânze de ferăstrău ascuțite și adecvate pentru materialul de prelucrat.
Tăierea lemnului
Alegerea pânzei de ferăstrău potrivite se va face în funcție de tipul de lemn, calitatea acestuia și de tipul de tăieri, longitudinale sau transversale.
La tăierile longitudinale în lemn de molid se desprind așchii lungi, spiraliforme.
Pulberile de la lemnul de fag și stejar sunt deosebit de nocive pentru sănătate, de aceea trebuie să lucrați numai cu un sistem de aspirare a prafului.
Tăierea cu limitatorul paralel (consultați imaginea D)
Limitatorul paralel (11) permite tăierea exactă de-a lungul muchiei piesei de prelucrat, respectiv tăierea de benzi identice.
Desfiletați șurubul-fluture (8) și împingeți scala limitatorul paralel (11) prin ghidaj, în placa de bază (14). Reglați lățimea de tăiere dorită ca valoare pe scală la marcajul de tăiere corespunzător (10), respectiv (9), consultați secțiunea „Marcajele de tăiere”. Strângeți din nou ferm șurubul-fluture (8).
Tăierea cu limitatorul auxiliar (consultați imaginea E)
Pentru prelucrarea pieselor de dimensiuni mai mari sau pentru tăierea de margini drepte puteți fixa o scândură sau o șipcă drept limitator auxiliar pe piesa de lucru și conduce ferăstrăul circular cu talpa de fixare de-a lungul limitatorului auxiliar.
Întreținere și service
Întreținerea și curățarea
Înaintea oricâror intervenții asupra sculei electrice scoateți cablul de alimentare afară din priză.
▶ Pentru a putea lucra bine și sigur, mențineți curate scula electrică și fantele de aerisire ale acesteia.
Dacă este necesară înlocuirea cablului de racordare, pentru a evita punerea în pericol a siguranței exploatații, această operație se va executa de către Bosch sau de către un centru autorizat de asistență tehnică post-vânzări pentru scule electrice Bosch.
Apărătoarea trebuie întotdeauna să se poată mișca liber și închide automat. De aceea, mențineți permanent curată zona din jurul apărătorii. Îndepărătați praful și așchiile prin suflare cu aer comprimat sau cu o pensulă.
Pânzele de ferăstrău care nu sunt acoperite cu un strat de protecție pot fi protejate împotriva coroziunii prin aplicarea unui strat subțire de ulei fără acizi. Înainte de tăiere, îndepărtați din nou uleiul, în caz contrar, acesta va lăsa pete pe lemnul tăiat.
Resturile de rășină sau clei depuse pe pânza de ferăstrău afectează calitatea tăierii. De aceea, curățați pânzele de ferăstrău imediat după utilizare.
Serviciu de asistență tehnică post-vânzări și consultanță clienti
Serviciul nostru de asistență tehnică post-vânzări răspunde întrebărilor dumneavoastră privind întreținerea și repararea produsului dumneavoastră cât și privitor la piesele de schimb. Desene descompuse ale ansamblelor cât și informații privind piesele de schimb găsiți și la:
www.bosch-pt.com
Echipa de consultanță clienti Bosch vă ajută cu plăcere în chestiuni legate de produsele noastre și accesoriiile lor. În caz de reclamații și comenzi de piese de schimb vă rugăm să indicați neapărat numărul de identificare compus din 10 cifre, conform plăcuței indicatoare a tipului produsului.
România
Robert Bosch SRL
PT/MKV1-EA
Sculele electrice, accesoriiile și ambalajele trebuie direcționate către o statie de revalorificare ecologică.
Nu aruncați sculele electrice în gunoiul menajer!
Numai pentru țările UE:
Conform Directivei Europene 2012/19/UE privind sculele și aparatele electrice și electronice uzate și transpunerea acesteia în legislația națională, sculele electrice scoase din uz trebuie colectate separat și direcționate către o stație de revalorificare ecologică.
Български
- Instrucțiuni de siguranță
- Instrucțiuni generale de siguranță pentru scule electrice
- AVERTISMENT
- Păstrați toate indicațiile de avertizare și instrucțiunile în vederea utilizărilor viitoare.
- | Română
- Siguranța la locul de muncă
- Siguranță electrică
- Siguranța persoanelor
- Utilizarea și manevrarea atentă a sculelor electrice
- Întreținere
- Instrucțiuni de siguranță pentru ferăstraie circulare
- Proceduri de tăiere
- Cauzele reculului și avertismente legate de acestea
- | Română
- Functionarea apărătoarei inferioare
- Instrucțiuni de siguranță suplimentare
- Descrierea produsului și a performantelor sale
- Utilizarea conform destinației
- Componentele illustrate
- | Română
- Informații privind zgomotul/vibrațiile
- Purtați căști antifonice!
- EN 62841-2-5:
- Montarea
- Montarea/Înlocuirea pânzei de ferăstrău circular
- Alegerea pânzei de ferăstrău
- Demontarea pânzei de ferăstrău (consultați imaginea A)
- Montarea pânzei de ferăstrău (consultați imaginea A)
- Aspirarea prafului/aşchiilor
- Montarea adaptorului de aspirare (consultați imaginea B)
- Aspirare cu o instalatie exterioară
- Functionarea
- Moduri de functionare
- Reglarea adâncimii de tăiere (consultați imaginea C)
- Reglarea unghiului de îmbinare pe colt
- Punerea în funcțiune
- Pornirea/Oprirea
- 601 EA2 0K./3 601 EA2 0L./3 601 EA2 0F.:
- | Română
- 601 EA2 08./3 601 EA2 0B./3 601 EA2 04./ 3 601 EA2 00./3 601 EA2 07./3 601 EA2 001/ 3 601 EA2 071:
- Instrucțiuni de lucru
- Tăierea lemnului
- Tăierea cu limitatorul paralel (consultați imaginea D)
- Tăierea cu limitatorul auxiliar (consultați imaginea E)
- Întreținere și service
- Întreținerea și curățarea
- ▶ Pentru a putea lucra bine și sigur, mențineți curate scula electrică și fantele de aerisire ale acesteia.
- Serviciu de asistență tehnică post-vânzări și consultanță clienti
- www.bosch-pt.com
- România
- Numai pentru țările UE:
- Български
Marcă : BOSCH
Model : GKS 235 Turbo Professional
Categorie : Service après-vente
