Produkto tipas	Stacionaraus pjūklo darbastalis
Prekės ženklas	Bosch
Modelis	GTA 600 Professional
Prekės numeris	3 601 M22 001
Pagrindinio rėmo matmenys	450 x 520 mm
Stalo aukštis	602 mm
Svoris	6,3 kg
Maksimali apkrova	60 kg (elektrinis įrankis + detalė)
Maitinimas	Netinkama (mechaninis darbastalis)
Tinkamas naudojimas	Skirtas Bosch GTS 10 J Professional stacionariems pjūklams (2011.01 versija) integruoti ir lentoms bei profiliams pjauti
Pagrindinės funkcijos	Stabilus stacionaraus pjūklo pagrindas, sulankstomas transportavimui, reguliuojamos kojelės
Pridedamos dalys	Pagrindinis rėmas, 4 kojelės, tvirtinimo rinkinys (varžtai ir veržlės)
Montavimas	Išskleiskite rėmą, įstatykite ir prisukite kojas atsuktuvu ir 13 mm raktu
Saugumas	Prieš reguliuojant atjunkite įrankį, neperkraukite, montuokite ant lygaus paviršiaus, tvirtai pritvirtinkite įrankį, nenaudokite kaip kopėčių
Priežiūra ir valymas	Reguliarus valymas, remontą atlieka tik Bosch įgaliotas techninės priežiūros centras
Atsarginės dalys ir taisomumas	Išardytų dalių brėžiniai ir atsarginės dalys prieinamos www.bosch-pt.com
Klientų aptarnavimas	Prancūzija: 0 811 36 01 22 / [e-mail] ; Belgija: [phone] ; Šveicarija: [phone]

Dažnai užduodami klausimai - GTA 600 Professional BOSCH

Kaip sumontuoti GTA 600 darbo stalą?

Išimkite visas dalis iš pakuotės. Pakelkite skląstį ir išskleiskite pagrindinį rėmą. Įstatykite keturias kojas, nukreiptas į išorę, į kvadratinius vamzdžius ir prisukite jas varžtais bei veržlėmis iš montavimo rinkinio, naudodami atsuktuvą ir 13 mm raktą.

Kokį elektrinį įrankį galima naudoti su šiuo stalu?

GTA 600 Professional darbo stalas skirtas Bosch GTS 10 J Professional stacionariam pjūklui (2011.01 versija, kodas 3 601 M30 5..) integruoti. Juo galima pjauti lentas ir profilius.

Koks yra didžiausias stalo apkrovimas?

Didžiausia apkrova (elektrinis įrankis + detalė) yra 60 kg. Neviršykite šios ribos, kad išvengtumėte apvirtimo pavojaus.

Kaip pritvirtinti elektrinį įrankį prie stalo?

Pakelkite abu laikiklius. Visiškai įstumkite įrankio galinį pagrindinį rėmą po laikikliais. Centruokite įrankį, tada uždėkite skląstį virš tvirtinimo liežuvėlio ir nuspauskite žemyn, kad užsiblokuotų.

Kaip transportuoti darbo stalą?

Pirmiausia nuimkite elektrinį įrankį. Nuleiskite laikiklius žemyn, sulenkite stalą, tada uždėkite skląstį ant kito pagrindinio rėmo šono ir nuspauskite žemyn, kad užsirakintų.

Kur galiu rasti atsargines dalis šiam stalui?

Išardytų dalių brėžinius ir informaciją apie atsargines dalis rasite svetainėje www.bosch-pt.com. Užsakydami nurodykite dešimties skaitmenų prekės numerį (3 601 M22 001), nurodytą ant vardinės lentelės.

Kokios svarbios saugos instrukcijos?

Visada atjunkite įrankį prieš reguliuodami ar keisdami priedus. Montuokite stalą ant lygaus ir tvirto paviršiaus. Tvirtai pritvirtinkite įrankį. Neperkraukite stalo (maks. 60 kg). Nenaudokite jo kaip kopėčių ar pastolių. Laikykite pirštus atokiai nuo šarnyrinių jungčių lankstymo metu.

Kaip valyti ir prižiūrėti darbo stalą?

Reguliariai valykite stalą sausa šluoste. Jei atsiranda defektas, remontą patikėkite tik Bosch įgaliotam techninės priežiūros centrui. Nemėginkite taisyti patys.

Ką daryti gedimo ar problemos atveju?

Susisiekite su Bosch klientų aptarnavimo tarnyba. Prancūzijoje: 0 811 36 01 22 arba el. paštu [e-mail]. Beniliukso šalyse: [phone]. Šveicarijoje: [phone].

Ar galiu naudoti stalą be elektrinio įrankio?

Ne, stalas skirtas naudoti tik su suderinamu elektriniu įrankiu. Nenaudokite jo kaip paprasto pagrindo ar darbastalio. Jis turi būti sumontuotas su įrankiu, kad būtų užtikrintas stabilumas.

NAUDOJIMO INSTRUKCIJA GTA 600 Professional BOSCH

Lietuviškai....Puslapis 86

عربي صفده

فارسی فقده

Bendrosios saugos nuorodos

Perskaitykite visas prie darbinio stalo arba prie montuojamo elektrinio įrankio pridedamas įspėjamąsias nuorodas ir

reikalavimus. Nesilaikant saugos nuorodu ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima susižaloti ar sužaloti kitus asmenis.

Saugos nuorodos dirbantiems su darbiniu stalu

Prieš pradėdami prietaisą reguliuoti ar keisti atsargines dalis, iš kištukinio lizdo ištraukite kištuką ir iš elektrinio įrankio išimkite akumuliatorių. Netikėtai įsijungus elektriniam įrankiui gali įvykti nelaimingas atsitikimas.
Prieš pradėdami montuoti elektrinį įrankį, tinkamai surinkite darbinį stalą. Kad darbinis stalas su elektrinių įrankių nesulūžtu, būtina nepriekaištingai sumontuoti.
Prieš pradėdami dirbti su elektriniu įrankiu, jį saugiai pritvirtinkite prie darbinio stalo. Elektriniam įrankiui nuslydus ant darbinio stalo, galima prarasti kontrolę.
Darbinį stalą pastatykite ant tvirto, lygaus ir horizontalaus pagrindo. Darbiniam stalui pasislinkus arba susvyravus, ruošinys gali būti stumiamas netolygiai ir nesaugiai.
Darbinio stalo neperkraukite ir nenaudokite jo kaip kopėčių arba pastolių. Darbinį stalą apkrovus per didele apkrova arba ant jo stovint, darbinio stalo svorio centras gali pasislinkti į viršų ir stalas gali nuvirsti.
▶ Nejremkite ruošinio į pjūklo diską naudodami jėgą. Jei dirbant su elektriniu įrankiu ruošinys spaudžiamas per didele jėga, darbinis stalas gali apvirsti.

• Dirbant visi varžtai ir jungiamieji elementai turi būti tvirtai užveržti. Jeí yra atsilaisvinusių jungčių, pjaunant įranga gali stovėti netvirtai ir gali būti netiksliai pjaunama.
  ▶ Patikrinkite, ar ilgi ir sunküs ruošiniai nesutrikdys darbinio stalo pusiausvyros. Ilgu ir sunkių ruošinių laisvus galus reikia atremti arba po jais ką nors padėti.
  Sustumdami ar išskleisdami darbinį stalą nelaikykite pirštų netoli lankstų. Priešingu atveju pirštus galite suspausti.

Simboliai

Žemiau pateikti simboliai gali būti svarbūs naudojant darbinį stalą. Prašome įsiminti simbolius ir jų reikšmes. Teisingai suprasdami simbolius galėsite geriau ir saugiau naudotis darbiniu stalu.

Simbolis Reikšmė

Darbinio stalo maksimali leidžiama apkrova (elektrinis įrankis + ruošinys) yra 60 kg.

Gaminio ir techninių duomenų aprašas

Prietaiso paskirtis

Ant darbinio stalo leidžiama tvirtinti šiuos Bosch stacionarius pjūklus (2011.01 duomenimis):

- GTS 10 J Professional 3 601 M30 5..

Su elektriniu jrankiu naudojamas darbinis stalas yra skirtas lentoms ir profiliams pjaustyti.

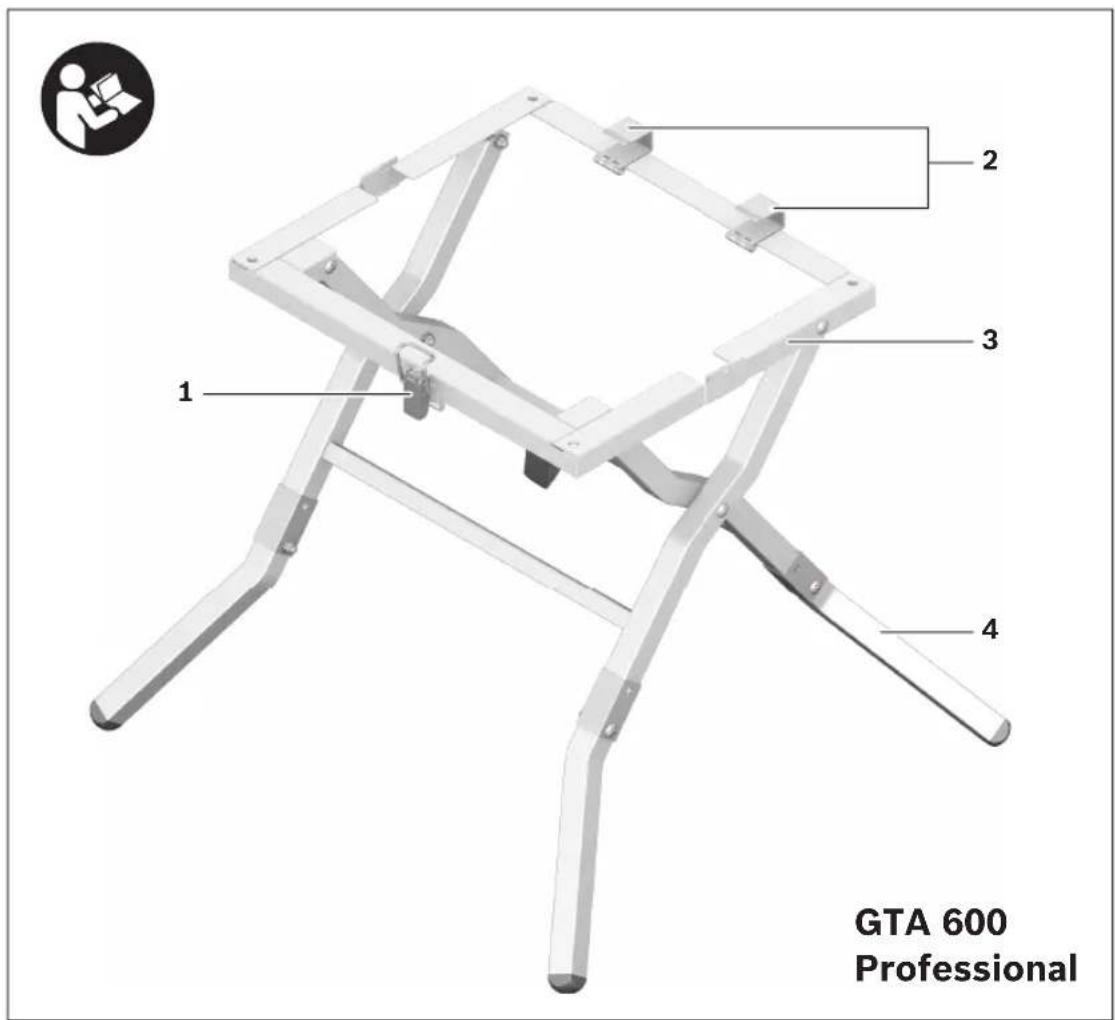

Pavaizduoti prietaiso elementai

Pavaizduotų sudedamųjų dalių numeriai atitinka darbinio stalo schemose nurodytus numerius.

1 Fiksatorius su apkaba
2 Laikantysis spaustuvas
3 Pagrindinis rémas
4 Darbinio stalo koja
5 Tvirtinamuju dalių rinkinys
6 Korpuso rémas (GTS 10 J Professional)
7 Tvirtinimo liežuvėlis (GTS 10 J Professional)

Pavaizduoti ar aprašyti priedai i tiekiamą standartinį komplektą nejeina. Visą papildomą įrangą rasite mūsų papildomos įrangos programoje.

Techniniai duomenys

Darbinis stalas GTA 600
	Professional
Gaminio numeris	3 601 M22 001
Pagrindinio rémo matmenys	mm 450 x 520
Darbinio stalo aukštis	mm 602
Maks. leidžiama apkrova (elektrinis + ruošinys)	kg 60
Apytikslis svoris	kg 6,3

Montavimas

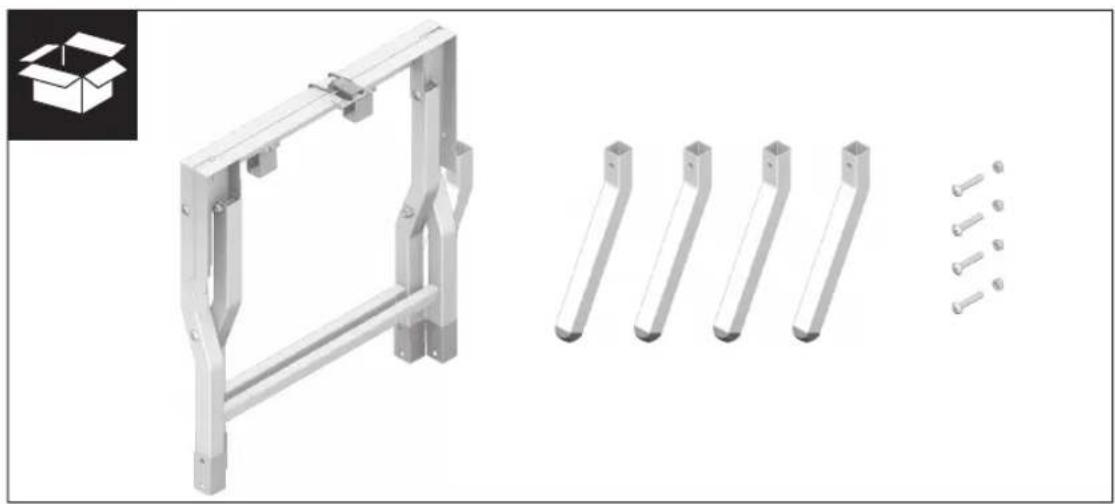

Tiekiamas komplektas

Tuo tikslu žr. tiekiamo komplekto paveikslus, pateiktus naudojimo instrukcijos pradžioje.

Prieš pradėdami darbinį stalą montuoti patikrinkite, ar pateiktos visos žemiau nurodytos dalys:

• Pagrindinis rémas 3
• Darbinio stalo kojos 4 (4 vnt.)
• Tvirtinamujų dalių rinkinį 5 sudaro: varžtai su kryžmine galvute M8 x 45 (4 vnt.), fiksuojamosios veržlės M8 (4 vnt.)

Bosch Power Tools 1 609 929 X94 | (13.1.11)

Papildomai be pateiktos įrangos reikalingi šie įrankiai:

• Kryžminis atsuktuvas
• Veržliaraktis (13 mm)

Darbinio stalo montavimas (žr. pav. A1–A2)

• Tiekiamas dalis atsargiai išimkite iš pakuotės.
• Nuimkite visas pakuotės medžiagas.
• Atfiksuokite fiksatorių su apkaba 1 ir išskleiskite rémą 3.
• Darbinio stalo kojas 4 jstatykite j pagrindinio rémo 3 keturbriaunius vamzdžius taip, kad montavimo angos būtų vienoje linijoje. Darbinio stalo kojos turi būti nukreiptos j išorę.
• Darbinio stalo kojas su pagrindiniu remu susukite varžtais ir verzlémis iš tvirtinamujų dalių rinkinio 5.

Elektrinio įrankio tvirtinimas (žr. pav. B1-B3)

• Abu laikančiuosius spaustuvus 2 pakelkite aukštyn.
• Elektrinio jrankio užpakalinj korpuso rémą 6 įstumkite į laikančiuosius spaustuvus 2.
• Elektrini jrankj nustatykite j pagrindinio rémo centra.
• Fiksatoriaus 1 apkabą użkabinkite uż tvirtinimo liežuvėlio 7 ir, kad užfiksuotumėte elektrinį įrankį, fiksatoriaus su apkaba svirtelę nulenkite žemyn.

88 | Lietuviškai

Naudojimas

Darbo patarimai

Neapkraukite darbinio stalo per didele apkrova. Niekada neviršykite darbinio stalo leistinosios apkrovos.

Visada tvirtai laikykite ruošinj, ypač atlikdami ilgus, sunkius pjūvius. Nupjovus ruošinj, pakinta svorio centro padėtis ir darbinis stalas net gali pradėti virsti.

Transportavimas (žr. pav. C1-C3)

Darbinj stalą suskleidžiant ar išskleidžiant nuo jo turi būti nuimtas elektrinis įrankis.

Norėdami transportuoti, darbini stalą galite sulankstyti.

• Nuimkite elektrinj jrankj.
• Abu laikančiuosius spaustuvus 2 nuleiskite žemyn.
• Stalą suskleiskite.
• Fiksatoriaus 1 apkabą użkabinkite uż kitos pagrindinio rėmo 3 pusės ir, kad užfiksuotumėte, fiksatoriaus su apkaba svirtelę nulenkite žemyn.

Priežiūra ir servisas

Priežiūra ir valymas

Jei, nepaisant kruopščios gamybos ir patikrinimo, darbinis stovas sugestų, jo remontas turi būti atliekamas įgaliotose BOSCH elektrinių įrankių remonto dirbtuvėse.

leškant informacijos ir užsakant atsargines dalis prašome būtinai nurodyti dešimtženklį gaminio numerį, esanti darbinio stalo firminėje lentelėje.

Klientų aptarnavimo skyrius ir klientų konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brėžinius ir informaciją apie atsargines dalis rasite čia:

www.bosch-pt.com

Bosch klientų konsultavimo tarnybos specialistai mielai jums patars gaminių ir papildomos įrangos pirkimo, naudojimo bei nustatymo klau-simais.

Lietuva

Bosch įrankių servisas Informacijos tarnyba: [phone] Įrankių remontas: [phone] Faksas: [phone] El. paštas: [e-mail]

Šalinimas

Darbinis stalas, papildoma jranga ir pakuotės turi būti ekologiškai utilizuojami.

Galimi pakeitimai.
