HES 200 - Poste à souder Herkules - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Poste à souder électrique
Marque	Herkules
Modèle	HES 200
Tension d'alimentation	230/400 V ~ 50 Hz (monophasé/triphasé)
Courant de soudage	60 - 200 A
Tension à vide	48 V
Cycle de travail (X%)	5% à 200 A (400 V), 7% à 160 A (400/230 V), 15% à 115 A, 30% à 80 A, 60% à 60 A (230 V)
Diamètre d'électrode	2,5 - 4 mm
Indice de protection	IP21S
Classe d'isolation	H
Protection thermique	Oui (lampe de contrôle)
Poids	Environ 35 kg
Accessoires fournis	Porte-électrode, pince de masse, câble adaptateur 230 V, écran de soudage, mode d'emploi
Fonctions principales	Soudage à l'arc avec électrodes enrobées, réglage continu du courant, inverseur 230/400 V
Sécurité	Protection contre chocs électriques, fumées, étincelles, rayons UV, champs électromagnétiques
Entretien et nettoyage	Nettoyer avec un chiffon humide et du savon, ne pas utiliser de détergent, éviter la pénétration d'eau
Pièces de rechange	Porte-électrode, pince de masse
Garantie	60 mois

FOIRE AUX QUESTIONS - HES 200 Herkules

Quel type d'électrode puis-je utiliser avec le HES 200 ?

Le poste accepte des électrodes enrobées de diamètre 2,5 mm, 3,2 mm et 4 mm. Adaptez le courant de soudage selon le tableau : 40-80 A pour 2,5 mm, 60-110 A pour 3,2 mm, 80-160 A pour 3,2 mm (selon position) et 120-200 A pour 4 mm.

Comment régler la tension d'alimentation sur le HES 200 ?

Utilisez l'inverseur rotatif (4) pour choisir 230 V ou 400 V. Attention : débranchez toujours l'appareil avant de changer la tension. Ne jamais utiliser 400 V si réglé sur 230 V.

Que faire si la lampe de contrôle de surchauffe s'allume ?

La protection thermique s'est déclenchée. Laissez refroidir l'appareil pendant quelques minutes. La lampe s'éteindra automatiquement.

Comment brancher le câble de masse et le porte-électrode ?

Fixez la pince de masse (borne -) directement sur la pièce à souder, en assurant un bon contact électrique. Serrez l'électrode dans le porte-électrode connecté au câble positif.

Puis-je utiliser le HES 200 sur une prise domestique 230 V ?

Oui, mais uniquement avec le câble adaptateur fourni (réf. 12). Branchez-le sur l'appareil puis sur une prise 230 V. Le courant de soudage sera limité (max 60 A à 60% de cycle).

Quelle est la procédure pour allumer l'arc ?

Tenez l'écran de soudage devant le visage. Frottez l'électrode sur la pièce comme une allumette. Une fois l'arc amorcé, maintenez une distance égale au diamètre de l'électrode. Inclinez l'électrode à 20-30° dans le sens de la soudure.

Comment entretenir le poste à souder ?

Nettoyez régulièrement avec un chiffon humide et un peu de savon. N'utilisez pas de détergent. Séchez bien. Ne laissez pas pénétrer d'eau. Vérifiez les câbles pour détecter des dommages.

Où puis-je commander des pièces de rechange ?

Indiquez le type d'appareil, le numéro d'article, le numéro d'identification et la référence de la pièce. Consultez www.isc-gmbh.info pour les prix.

Quelles sont les précautions de sécurité essentielles ?

Portez des gants secs et isolants, un casque de soudeur avec filtre adapté, des vêtements couvrants. Travaillez dans un endroit ventilé, éloignez les matériaux inflammables. Ne soudez pas sous la pluie ou sur des récipients fermés.

Le HES 200 est-il garanti en usage professionnel ?

Non, la garantie de 60 mois s'applique uniquement à un usage domestique. L'utilisation professionnelle, artisanale ou industrielle exclut la garantie contractuelle.

MODE D'EMPLOI HES 200 Herkules

Instructions d'origine Appareil à souder électrique

TR Notice d'utilisation originale Machine à souder électrique

1. 40-80A 2,5 60-110A 3,2 80-160A 4 120-200A

Remarque !

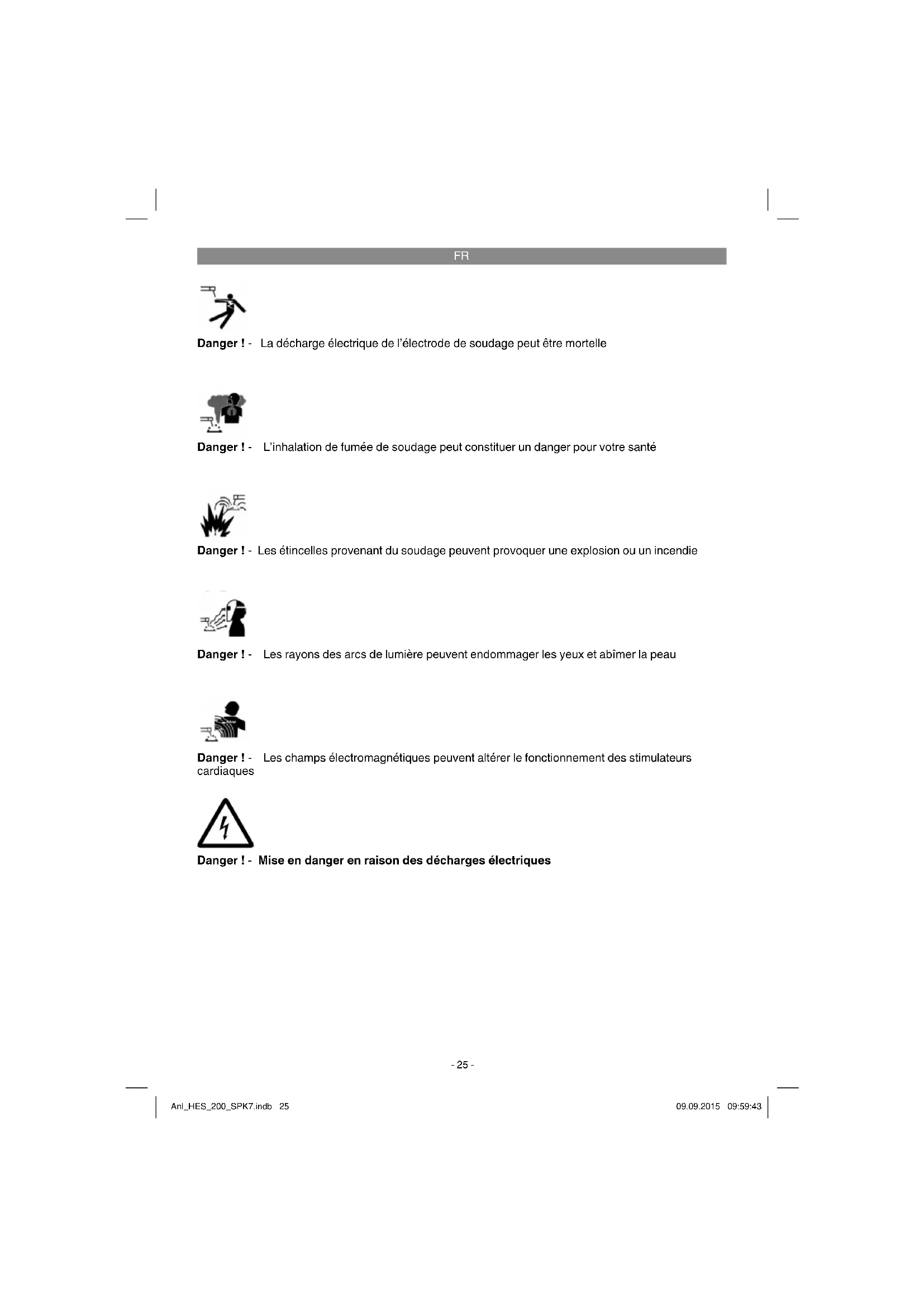

Danger ! - La décharge électrique de l'électrode de soudage peut être mortelle.

Danger ! - L'inhalation de fumée de soudage peut constituer un danger pour votre santé.

Danger ! - Les étincelles provenant du soudage peuvent provoquer une explosion ou un incendie.

Danger ! - Les rayons des arcs de lumière peuvent endommager les yeux et abîmer la peau.

Danger ! - Les champs électromagnétiques peuvent altérer le fonctionnement des stimulateurs cardiaques.

Danger ! - Mise en danger en raison des décharges électriques.

Danger !

Lors de l'utilisation d'appareils, il faut respecter certaines mesures de sécurité afin d'éviter des blessures et dommages. Veuillez donc lire attentivement ce mode d'emploi et ces consignes de sécurité. Veillez à le conserver en bon état pour pouvoir accéder aux informations à tout moment. Si l'appareil doit être remis à d'autres personnes, veillez à leur remettre aussi ce mode d'emploi et ces consignes de sécurité. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d'emploi et des consignes de sécurité.

1. Consignes de sécurité

Vous trouverez les consignes de sécurité correspondantes dans le cahier en annexe.

Danger !

Veuillez lire toutes les consignes de sécurité et instructions. Tout non-respect des consignes de sécurité et instructions peut provoquer une décharge électrique, un incendie et/ou des blessures graves.

Conservez toutes les consignes de sécurité et instructions pour une consultation ultérieure.

Pièces de sécurité :

a) Mise en danger en raison des décharges électriques : la décharge électrique d'une électrode de soudage peut être mortelle. Ne pas souder par temps de pluie ou de neige. Porter des gants d'isolation secs. Ne pas saisir l'électrode à mains nues. Ne pas porter de gants mouillés ou endommagés. Se protéger contre une décharge électrique avec des isolations contre la pièce à usiner. Ne pas ouvrir le boîtier du dispositif. b) Risque dû à la fumée de soudage : l'inhalation de la fumée de soudage peut constituer un danger pour la santé. Ne pas plonger la tête dans la fumée. Utiliser les dispositifs dans des zones ouvertes. Utiliser la ventilation pour éliminer la fumée. c) Risque dû aux étincelles : les étincelles provenant du soudage peuvent provoquer une explosion ou un incendie. Éloigner les substances inflammables du soudage. Ne pas souder des substances inflammables. Les étincelles provenant du soudage peuvent provoquer des incendies. Mettre un extincteur à disposition à proximité avec un observateur

qui puisse l'utiliser immédiatement. Ne pas souder sur des tonneaux ou tout autre récipient fermé.

d) Risque dû aux rayons des arcs de lumière : les rayons des arcs de lumière peuvent endommager les yeux et abîmer la peau. Porter un chapeau et des lunettes de sécurité. Porter une protection auditive et des cols de chemise fermés jusqu'en haut. Porter un casque de soudeur et des verres de filtre parfaits. Porter une protection du corps intégrale. e) Risque dû aux champs électromagnétiques : le courant de soudage crée des champs électromagnétiques. Ne pas utiliser en même temps que des implants médicaux. Ne jamais enrouler les câbles de soudage autour du corps. Rassembler les câbles de soudage.

2. Description de l'appareil et volume de livraison

2.1 Description de l'appareil (figure 1)

1. Porte-électrodes
2. Borne de mise à la terre (masse)
3. Roue de réglage pour courant de soudage
4. Inverseur 230 V / 400 V
5. Lampe de contrôle pour surchauffe
6. Témoin de service
7. Échelle de courant de soudage
8. Poignée
9. Roues
10. Câble de réseau 400 V
11. Pied
12. Câble adaptateur
13. Écran de soudage

2.2 Volume de livraison

Veuillez contrôler si l'article est complet à l'aide de la description du volume de livraison. S'il manque des pièces, adressez-vous dans un délai de 5 jours maximum après votre achat à notre service après-vente ou au magasin où vous avez acheté l'appareil, muni d'une preuve d'achat valable. Veuillez consulter pour cela le tableau des garanties dans les informations service après-vente à la fin du mode d'emploi.

Ouvrez l'emballage et sortez l'appareil avec précaution. Retirez le matériel d'emballage ainsi que les sécurités d'emballage et de transport (s'il y en a). Vérifiez si la livraison est bien complète.

FR

• Contrôlez si l'appareil et ses accessoires ne sont pas endommagés par le transport.
• Conservez l'emballage autant que possible jusqu'à la fin de la période de garantie.

Danger !

L'appareil et le matériel d'emballage ne sont pas des jouets ! Il est interdit de laisser des enfants jouer avec des sacs et des films en plastique et avec des pièces de petite taille. Ils risquent de les avaler et de s'étouffer !

Appareil à souder, Poignée (8), Roues (9), Pied (11), Câble adaptateur (12), Matériel de montage (a-s), Mode d'emploi d'origine - Consignes de sécurité

3. Utilisation conforme à l'affectation

À l'aide de l'appareil à souder électrique, il est possible de souder différents métaux en utilisant les électrodes enrobées correspondantes.

La machine doit exclusivement être employée conformément à son affectation. Chaque utilisation allant au-delà de cette affectation est considérée comme non conforme. Pour les dommages en résultant ou les blessures de tout genre, le producteur décline toute responsabilité et l'opérateur/l'exploitant est responsable.

Veuillez noter que nos appareils, conformément à leur affectation, n'ont pas été construits pour être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute responsabilité si l'appareil est utilisé professionnellement, artisanalement ou dans des sociétés industrielles, tout comme pour toute activité équivalente.

4. Symboles et caractéristiques techniques

EN 60974-1

Norme européenne relative aux dispositifs de soudage à l'arc et sources de courant de soudage à durée limite de mise en circuit (partie 6).

Icône pour les sources de courant de soudage convenant au soudage dans un environnement à risques électriques augmentés.

~50 Hz

Courant alternatif et valeur de dimensionnement de la fréquence [Hz]

Tension de marche à vide nominale [V]

200 A/28 V

Courant de soudage maximal et tension en charge normée correspondante [A/V]

0

Diamètre d'électrode [mm]

Tension de soudage [V]

Courant de soudage [A]

3~50Hz

Entrée de réseau ; nombre de phases et symbole du courant alternatif et valeur de dimensionnement de la fréquence

U

Tension secteur [V]

Valeur de dimensionnement du courant du secteur [A]

Valeur effective du plus important courant du secteur [A]

IP 21S

Type de protection

H

Classe d'isolation

FR

X

Durée de mise en circuit

Branchement secteur : 230/400 V ~ 50 Hz

Courant de soudage (A) : 60-200

Durée de mise en circuit X :

5% 200 A (400 V)

7% 160 A (400 V/230 V)

15% 115 A (400 V/230 V)

30% 80 A (400 V/230 V)

60% 60 A (230 V)

Tension de marche à vide (V) : 48

Puissance absorbée : 8,8 kVA à 200 A

Protection par fusibles (A) : 16

Les durées de soudage s'appliquent pour une température ambiante de 40 °C.

5. Instructions de montage

Cf. figure 2, 10-20.

5.1 Montage de l'écran de soudage (13)

• Placez le verre de soudage (l) et par-dessus, le verre de protection transparent (m) dans le cadre pour le verre de protection (k) (fig. 3). Enclenchez les goupilles de fixation du verre de protection (q) extérieur dans les perçages du cadre de l'écran de soudage (s). (fig. 4)
• Mettez le cadre du verre de protection (k) avec le verre de soudage (l) et le verre de protection transparent (m) de l'intérieur dans l'encoche dans le cadre de l'écran de soudage (s), appuyez les douilles de maintien du verre de protection (n) sur les broches de maintien du verre de protection (q), jusqu'à ce qu'elles s'engagent afin de sécuriser le cadre du verre de protection (k). Le verre de protection transparent (m) doit se trouver sur le côté extérieur. (fig. 5)
• Pliez le bord supérieur du cadre de l'écran de soudage (s) vers l'intérieur (fig. 6/1.) et fléchissez les coins du bord supérieur (fig. 6/2.). Pliez à présent les côtés extérieurs du cadre de l'écran de soudage (s) vers l'intérieur (fig. 6/3.) et joignez, en appuyant avec force sur les coins des bords supérieur et les côtés extérieurs. Il faut entendre nettement deux bruits d'encliquetage lorsque les broches de support s'encrant pour chaque côté (fig. 6/4.)

Si les deux angles supérieurs de l'écran de soudage sont reliés, comme indiqué en figure 7, enfoncez les vis de la poignée de retenue (p) de l'extérieur dans les 3 trous de l'écran de soudage. (fig. 8) - Retournez l'écran de soudage et mettez la poignée (r) via le filetage des 3 vis de poignée de retenue (p). Vissez à fond la poignée (r) avec les 3 écrous de la poignée de retenue (o) sur l'écran de soudage (fig. 9)

6. Branchement au réseau

On peut employer cet appareil à souder avec 230 V et 400 V de tension nominale. On peut régler la tension nominale désirée à l'aide de l'interrupteur rotatif (4). Veuillez également respecter les consignes d'emploi plus bas :

Veuillez respecter les consignes suivantes afin d'éviter tout risque d'incendie, de décharge électrique ou de blessures de personnes :

N'utilisez jamais l'appareil avec une tension nominale de 400 V lorsque celui-ci est réglé sur 230 V. Attention: Danger d'incendie! - Veuillez déconnecter l'appareil de l'alimentation électrique avant de régler la tension nominale. Il est interdit de régler la tension nominale pendant le service de l'appareil à souder. - Veuillez vérifier avant de faire marcher l'appareil à souder que la tension nominale de l'appareil concorde bien avec celle de la source électrique.

Remarque :

L'appareil à souder est équipé d'un connecteur 400V 16 A-CeCon. Si l'appareil à souder doit fonctionner avec 230V ,utilisez le câble adaptateur n° 12 ci-joint.

7. Préparation au soudage

La borne de mise à la terre (-) (2) est fixée directement sur la pièce à souder ou sur le support sur lequel la pièce à souder sera placée.

Attention, assurez-vous qu'il y a un contact direct avec la pièce à souder. Évitez les surfaces vernies et/ou les substances isolantes. Le câble du porte-électrodes est doté d'une borne spéciale à son extrémité qui sert à serrer l'électrode. L'écran de protection de soudage doit toujours être utilisé pendant le soudage. Il protège les yeux des rayons en provenance de l'arc électrique et permet cependant de regarder exactement le produit à souder (non compris dans la livraison).

8. Souder

Après avoir effectué tous les raccordements électriques pour l'alimentation en courant tout comme pour le circuit électrique de soudage, veuillez procéder comme suit :

Engagez l'extrémité non gainée de l'électrode dans le porte-électrodes (1) et raccordez la borne de mise à la terre (-) (2) à la pièce à souder. Veillez ce faisant à ce qu'un bon contact électrique soit présent.

Mettez l'appareil en circuit par l'interrupteur (4) et réglez le courant de soudage avec la roue à main (3) en fonction de l'électrode que l'on désire utiliser. Maintenez l'écran protecteur devant le visage et frottez la pointe de l'électrode sur la pièce à souder de manière à effectuer un mouvement comme pour allumer une allumette. C'est la meilleure méthode pour allumer l'arc électrique.

Contrôlez sur une pièce d'essai si vous avez bien choisi la bonne électrode et l'ampérage correct.

Électrode Ø (mm) Courant de soudage (A)

1. 40-80 A

2.5 60-110 A

3.2 80-160 A

4 120-200 A

Attention !

Ne touche pas la pièce à usiner légèrement avec l'électrode, cela pourrait entraîner un dommage et rendre l'allumage de l'arc électrique plus difficile. Dès que l'arc électrique s'est allumé, essayez de garder une distance par rapport à la pièce à usiner correspondant au diamètre de l'électrode utilisée.

L'écart doit rester constant pendant le soudage dans la mesure du possible. L'inclinaison de l'électrode dans le sens de travail doit s'élever à 20/30 degrés.

Utilisez toujours une pince pour retirer les électrodes usées ou pour bouger des pièces soudées juste soudées. Veuillez veiller à bien déposer toujours les porte-électrodes (1) isolés après le soudage.

Les scories doivent être éliminées uniquement après le refroidissement de la soudure. Si un soudage doit être continu sur une soudure interrompue, éliminez tout d'abord les scories au niveau du point à souder.

9. Protection contre la surchauffe

L'appareil à souder est équipé d'une protection contre la surchauffe qui protège le transformateur de soudage de la surchauffe. Si la protection contre la surchauffe se déclenche, la lampe de contrôle (5) de votre appareil s'allume. Laissez l'appareil à souder refroidir pendant un moment.

10. Remplacement du câble d'alimentation réseau

Danger !

Si le câble d'alimentation réseau de cet appareil est endommagé, il faut le faire remplacer par le fabricant ou son service après-vente ou par une personne de qualification semblable afin d'éviter tout risque.

11. Nettoyage, maintenance et commande de pièces de rechange

Danger !

Retirez la fiche de contact avant tous travaux de nettoyage.

11.1 Nettoyage

• Maintenez les dispositifs de protection, les fentes à air et le carter de moteur aussi propres (sans poussière) que possible. Frottez l'appareil avec un chiffon propre ou soufflez dessus avec de l'air comprimé à basse pression.
• Nous recommandons de nettoyer l'appareil directement après chaque utilisation. Nettoyez l'appareil régulièrement à l'aide d'un chiffon humide et un peu de savon. N'utilisez aucun produit de nettoyage ni détergent ; ils pourraient endommager les pièces en matières plastiques de l'appareil. Veillez à ce qu'aucune eau n'entre à l'intérieur de l'appareil. La pénétration de l'eau dans un appareil électrique augmente le risque de décharge électrique.

11.2 Maintenance

Aucune pièce à l'intérieur de l'appareil n'a besoin de maintenance.

11.3 Commande de pièces de rechange :

Pour les commandes de pièces de rechange, veuillez indiquer les références suivantes :

Type de l'appareil, numéro d'article de l'appareil, numéro d'identification de l'appareil

Numéro de pièce de rechange de la pièce requise. Vous trouverez les prix et informations actuelles à l'adresse www.isc-gmbh.info

12. Mise au rebut et recyclage

L'appareil se trouve dans un emballage permettant d'éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réintroduit dans le circuit des matières premières. L'appareil et ses accessoires sont en matières diverses, comme par exemple des métaux et matières plastiques. Les appareils défectueux ne doivent pas être jetés dans les poubelles domestiques. Pour une mise au rebut conforme à la réglementation, l'appareil doit être déposé dans un centre de collecte approprié. Si vous ne connaissez pas de centre de collecte, veuillez vous renseigner auprès de l'administration de votre commune.

13. Stockage

Entreposez l'appareil et ses accessoires dans un endroit souvent, sec et à l'abri du gel, tout comme inaccessible aux enfants. La température de stockage optimale est comprise entre 5 et 30 °C. Conservez l'outil électrique dans l'emballage d'origine.

FR

Uniquement pour les pays de l'Union Européenne

Ne jetez pas les outils électriques dans les ordures ménagères !

Selon la norme européenne 2012/19/CE relative aux appareils électriques et systèmes électroniques usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à part et apportés à un recyclage respectueux de l'environnement.

Possibilité de recyclage en alternative à la demande de renvoi : Le propriétaire de l'appareil électrique est obligé, en guise d'alternative à un envoi en retour, à contribuer à un recyclage effectué dans les règles de l'art en cas de cessation de la propriété. L'ancien appareil peut être remis à un point de collecte dans ce but. Cet organisme devra l'éliminer dans le sens de la Loi sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies sans composants électroniques.

Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même sous forme d'extraits, est uniquement permise une fois l'accord explicite de l'ISC GmbH obtenu.

Sous réserve de modifications techniques

FR

Informations service après-vente

Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations, l'approvisionnement en pièces de rechange et d'usure ou l'achat de pièces de consommation.

Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à l'utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consommables.

Catégorie Exemple
Pièces d'usure* porte-électrode, pince de masse
Matériel de consommation/ pièces de consommation*
Pièces manquantes

*Pas obligatoirement compris dans la livraison!

En cas de vices ou de défauts, nous vous prions d'enregistrer le cas du défaut sur internet à l'adresse www.isc-gmbh.info. Veuillez donner une description précise du défaut et répondre dans tous les cas aux questions suivantes :

• Est-ce que l'appareil a fonctionné une fois ou était-il défectueux lors du départ ?
• Avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?
• Quel est le dernier fonctionnement de l'appareil à votre avis (symptôme principal) ? Décrivez ce dernier fonctionnement.

FR

Bon de garantie

Nos produits sont soumis à un contrôle de qualité très strict. Si toutefois il arrivait que cet appareil ne fonctionne pas parfaitement, nous en sommes désolés et nous vous prions de vous adresser à notre service après-vente à l'adresse indiquée sur ce bon de garantie ou au magasin où vous avez acheté cet appareil. La garantie est valable dans les conditions suivantes :

1. Les conditions de garantie règlent les prestations de garantie supplémentaires que le fabricant mentionné ci-dessous promet aux acheteurs de ses appareils en supplément de la prestation de garantie légale. Vos droits légaux en matière de garantie restent inchangés. Notre prestation de garantie est gratuite pour vous.
2. La prestation de garantie s'étend exclusivement aux défauts résultant d'une erreur de fabrication ou de matériel d'un appareil neuf du fabricant mentionné ci-dessous et acheté par vos soins. La prestation de garantie se limite selon notre décision soit à la résolution de tels défauts sur l'appareil, soit à l'échange de l'appareil.

Veuillez noter que nos appareils, conformément au règlement, n'ont pas été conçus pour être utilisés dans un environnement professionnel, industriel ou artisanal. Il n'y a donc pas de contrat de garantie quand l'appareil a été utilisé professionnellement, artisanalement ou par des sociétés industrielles ou exposé à une sollicitation semblable pendant la durée de la garantie.

1. Sont exclus de notre garantie :
2. les dommages liés au non-respect des instructions de montage ou en raison d'une installation incorrecte, au non-respect du mode d'emploi (en raison par ex. du branchement de l'appareil sur la tension de réseau ou le type de courant incorrect), au non-respect des dispositions de maintenance et de sécurité ou résultat d'une exposition de l'appareil à des conditions environnementales anormales ou d'un manque d'entretien et de maintenance.
3. les dommages résultant d'une utilisation abusive ou non conforme (comme par ex. une surcharge de l'appareil ou une utilisation d'outils ou d'accessoires non autorisés), de la pénétration d'objets étrangers dans l'appareil (comme par ex. du sable, des pierres ou de la poussière), de l'utilisation de la force ou de la violence (comme par ex. les dommages liés aux chutes).
4. les dommages sur l'appareil ou des parties de l'appareil résultant de l'usure normale liée à l'utilisation de l'appareil ou de toute autre usure naturelle.
5. La durée de garantie est de 60 mois et débute à la date d'achat de l'appareil. Les droits à la garantie doivent être revendiqués avant l'expiration de la durée de garantie dans un délai de deux semaines après avoir constaté le défaut. La revendication de droits à la garantie après expiration de la durée de garantie est exclue. La réparation ou l'échange de l'appareil n'entraîne ni une extension de la durée de garantie ni le début d'une nouvelle durée de garantie pour cet appareil ou toute autre pièce de rechange installée sur l'appareil. Cela est valable également dans le cas d'une intervention du service après-vente à domicile.
6. Pour faire valoir vos droits à la garantie, veuillez enregistrer l'appareil défectueux à l'adresse suivante : www.isc-gmbh.info. Si le défaut de l'appareil est inclus dans la garantie, vous recevrez sans retard un appareil réparé ou un nouvel appareil.

Pour les pièces d'usure, de consommation et manquantes, nous renvoyons aux restrictions de cette garantie conformément aux informations du service après-vente de ce mode d'emploi.

Tension de soudage [V]

1

Courant de soudage [A]

Entrée secteur ; nombre de phases et symbole du courant alternatif et valeur nominale de la fréquence

U

Tension secteur [V]

1max

Valeur nominale maximale du courant secteur [A]

1

Fréquence du réseau et valeur après [Hz]

Tension nominale d'alimentation [V]

200A/28V

Courant de soudage maximal et tension de service nominale correspondante [A/V]

0

Diamètre de l'électrode [mm]

Tension de soudage [V]

1

Courant de soudage [A]

3~50Hz

Entrée du réseau électrique : nombre de phases, symbole du courant alternatif et fréquence avec sa valeur

Tension du réseau électrique [V]

1max

Déclare la conformité selon la directive CE et les normes concernant l'article.
