РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ HES 200 Herkules

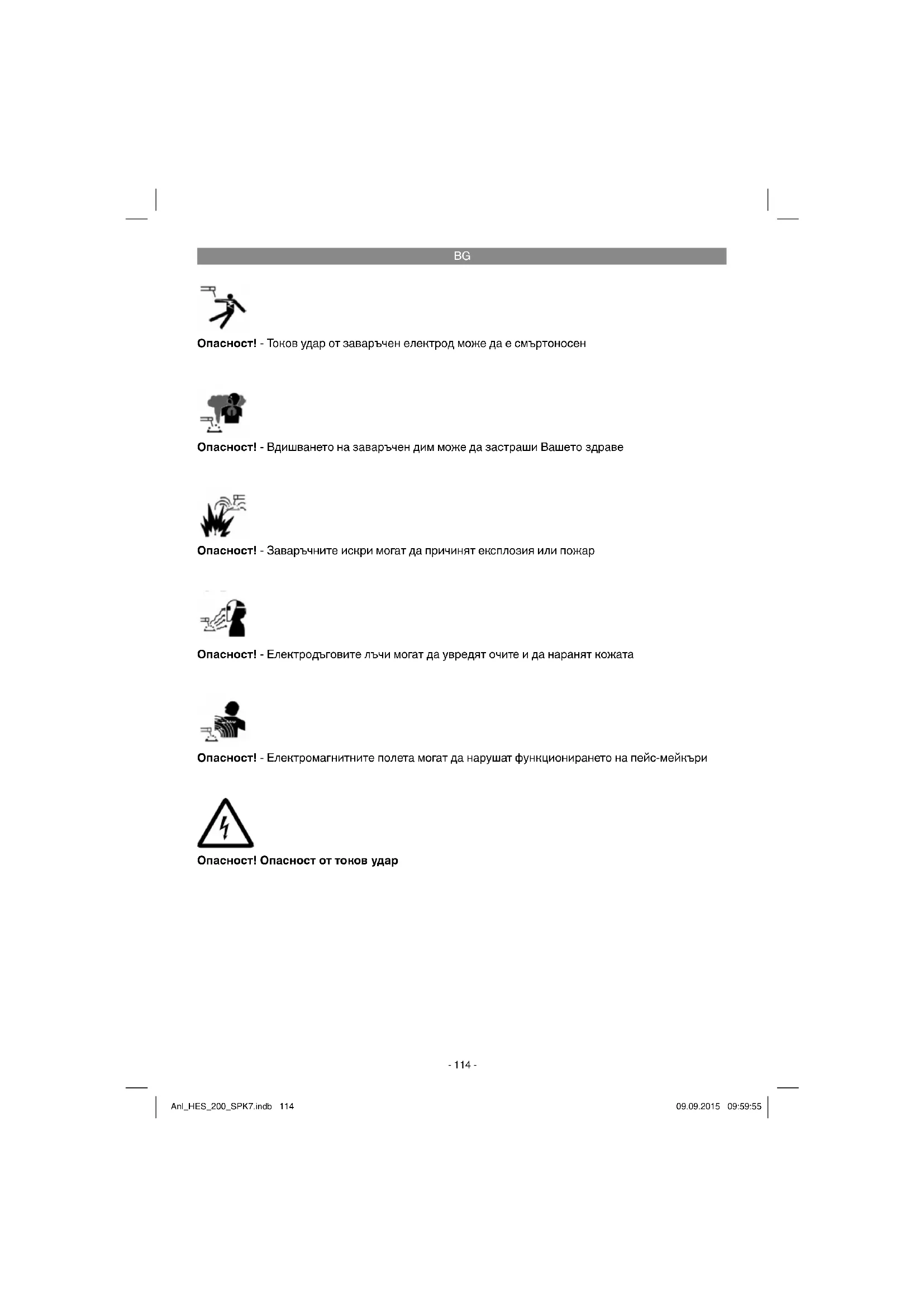

Опасност! - Токов удар от заваръчен електрод може да е смъртоносен Опасност! - Вдишването на заваръчен дим може да застраши Вашето здраве Опасност! - Електродъговите лъчи могат да увредят очите и да наранят кожата Опасност! - Заваръчните искри могат да причинят експлозия или пожар Опасност! - Електромагнитните полета могат да нарушат функционирането на пейс-мейкъри Опасност! Опасност от токов удар Anl_HES_200_SPK7.indb 114Anl_HES_200_SPK7.indb 114 09.09.2015 09:59:5509.09.2015 09:59:55BG

При използването на уредите трябва се спазват някои предпазни мерки, свързани с безопасността, за да се предотвратят наранявания и щети. За целта внимателно прочетете това упътване за употреба/ указания за безопасност. Пазете го добре, за да разполагате с информацията по всяко време. В случай, че трябва да предадете

на други лица, моля, предайте им й това упътване за употреба/указания за безопасност. Ние не поемаме отговорност за злополуки или щети, които възникват вследствие на несъблюдаването на това упътване и на указанията за безопасност.

1. Инструкции за безопасност

Съответните инструкции за безопасност ще намерите в приложената брошура.

Прочетете всички указания за безопасност и инструкции. Пропуските при спазването на указанията за безопасност и инструкциите могат да имат като последица електрически удар, пожар и/или тежки наранявания. Съхранете за в бъдеще всички указания за безопасност и инструкции. Предпазни части: a) Опасност от токов удар: Токов удар от заваръчен електрод може да е смъртоносен. Не заварявайте при дъжд или сняг. Носете сухи изолиращи ръкавици. Не хващайте електрода с голи ръце. Не носете мокри или повредени ръкавици. Предпазвайте се от токов удар посредством изолации срещу заготовката. Не отваряйте корпуса на устройството. b) Опасност от заваръчен дим: Вдишването на заваръчен дим може да застраши здравето. Не дръжте главата си в дима. Използвайте устройствата в открити зони. Използвайте вентилация за отстраняването на дима. c) Опасност от заваръчни искри: Заваръчните искри могат да причинят експлозия или пожар. Дръжте запалимите вещества далеч от заваряването. Не заварявайте до запалими материали. Заваръчните искри могат да причинят пожари. Дръжте на разположение в близост пожарогасител и наблюдател, който веднага да може да го използва. Не заварявайте върху барабани или каквито и да било затворени резервоари. d) Опасност от електродъгови лъчи: Електродъговите лъчи могат да увредят очите и да наранят кожата. Носете шапка и предпазни очила. Носете защита за слуха и високо вдигната яката на ризата. Носете заваръчни предпазни каски и подходящите размери на филтъра. Носете пълна защита за тялото. e) Опасност от електромагнитни полета: Заваръчният ток възпроизвежда електромагнитни полета. Не използвайте заедно с медицински имплантанти. Никога не навивайте заваръчните линии около тялото. Заваръчните линии се събират.

2. Описание на уреда и обем на

1. Държач за електроди

2. Клема за свързване към маса

3. Селекторен ключ за заваръчния ток

4. Превключвател 230 V / 400 V

5. Контролна лампа за прегряване

6. Контролна лампа режим

7. Скала на заваръчен ток

Моля, проверете окомплектоваността на артикула с помощта на описания обем на доставка. При липсващи части, моля, обърнете се най-късно в рамките на 5 работни дни след покупка на артикула към нашия център за обслужване или към пункта на продажба, като представите валидна разписка за покупка респ. платежен документ. Моля, обърнете внимание за целта на гаранционната таблица в информацията относно обслужването в края на упътването.

Отворете опаковката и внимателно извадете уреда от опаковката.

Проверете дали обемът на доставка е

Проверете дали уредът и принадлежностите нямат повреди от транспортиране.

По възможност запазете опаковката до изтичане на гаранционния срок.

Уредът и опаковъчният материал не са детски играчки! Деца не бива да играят с пластмасови торбички, фолио малки детайли! Съществува опасност да ги глътнат и да се задушат!

Електрозаваръчен апарат

Оригинално упътване за употреба

Указания за техника на безопасност

3. Употреба по предназначение

С електрическия заваръчен уред могат да се заваряват различни метали, като се използват съответните обмазани електроди. Машината трябва да се използва само по предназначението й. Всяка по-нататъшна извън това употреба не е по предназначение. За предизвикани от това щети или наранявания от всякакъв вид отговорност носи потребителят/обслужващото лице, а не производителят. Моля, имайте предвид, че нашите уреди съгласно предназначението си не са произведени за промишлена, занаятчийска или индустриална употреба. Ние не поемаме отговорност, ако уредът се използва в промишлени, занаятчийски или индустриални предприятия, както и при равностойни

EN 60974-1 Европейска норма за инсталации за електродъгово заваряване и източници на заваръчен ток сограничена продължителност на включване (Част 6).

Символ за източници на заваръчен ток, които са подходящи за заваряване в среда с висока електрическа опасност ~ 50 Hz Променлив ток и оразмерителна стойност на честотата [Hz]

Номинално напрежение при празен ход [V] 200 A/28 V Максимален заваръчен ток и съответното нормирано работно напрежение [A/V]

Диаметър на електродите [мм]

Заваръчно напрежение [V]

Заваръчен ток [A] 3 ~ 50 Hz Мрежов вход; брой на фазите, както и символ за променливия ток иоразмерителна стойност на честотата

1max Максимална оразмерителна стойност на мрежовия ток [A]

1eff Eфективна стойност на максималния ток [A] IP 21 S Вид на защитата

• Продължителност на включване Захранване от мрежа: p. 230
• V/400 ~ 50 Hz Заваръчен ток (A): p. 60
• -200 Продължителност на включване X: 5% p. 200
• A (400V) 7% p. 160
• A (400V/230V) 15% p. 115
• A (400V/230V) 30% p. 80
• A (400V/230V) 60% p. 60
• A (230 V) Напрежение на празен ход (V): p. 48
• Консумирана енергия: p. 8
• ,8 kVA при 200 A Защита с предпазители (A): Времето на заваряване важи при околна температура от 40 °C. p. 16

5.1 Монтаж на заваръчния щит (13)

Поставете заваръчното стъкло (l) и върху него прозрачно защитно стъкло (m) в рамка за защитно стъкло (k) (Изобр. 3).

Натиснете фиксиращите щифтове защитно стъкло (q) отвън в отворите в рамката на заваръчния щит (s) (Изобр. 4).

Поставете рамка за защитно стъкло (k) с заваръчно стъкло (l) и прозрачно защитно стъкло (m) отвътре в изреза в рамката на заваръчния щит (s), натиснете фиксиращите втулки защитно стъкло (n) върху фиксиращите щифтове защитно стъкло (q), докато се фиксират, за да обезопасите рамката за защитно стъкло (k). Прозрачното защитно стъкло (m) трябва да лежи на лицевата страна (Изобр. 5).

Огънете горния край на рамката на заваръчния щит (s) навътре (Изобр. 6/1.) и прегънете ъглите на горния край (Изобр. 6/2.). Сега огънете навътре лицевите страни на рамката на заваръчния щит (s) (Изобр. 6/3.) и свържете посредством здраво притискане ъглите на горния край и лицевите страни. При фиксирането на фиксиращите щифтове на страна трябва да се доловят 2 отчетливи шумове от щракване (Изобр. 6/4.).

Ако двата горни края на заваръчния щит са свързани, както е представено на изображение 7, поставете винтовете за фиксиращата дръжка (p) отвън през 3 отвора в заваръчния щит (Изобр. 8).

Завъртете заваръчния щит и управлявайте дръжката (r) посредством резбите на 3 винта за фиксиращата дръжка (p). Здраво завинтете дръжката (r) с 3 гайки за фиксиращата дръжка (o) за заваръчния щит (Изобр. 9).

6. Свързване към ел. мрежата

Този заваръчен апарат може да работи при номинално напрежение от 230 V и 400 V. Посредством изобразения превключвател (4) може да се настрои желаното номинално напрежение. Моля следвайте долу изброените указания за обслужване: 3 ~ 16 A max. 200 A Моля спазвайте следните указания, за да избегнете опасност от пожар, токов удар или нараняване на хора:

Никога не използвайте уреда с номинално напрежение от 400 V, ако е настроен на 230 V. Внимание! Опасност от пожар.

Моля изключете уреда от мрежата преди да настроите номиналното напрежение.

Забранено е настройването на номиналното напрежение по време на експлоатацията на заваръчния апарат.

Преди експлоатация на заваръчния апарат моля установете, дали настроеното номинално напрежение на уреда отговаря на източника на ток. Anl_HES_200_SPK7.indb 117Anl_HES_200_SPK7.indb 117 09.09.2015 09:59:5509.09.2015 09:59:55BG

Заваръчният уред е снабден с 400 B~ 16 A-СeСon-щепсел. Ако трябва да задействате заваръчния уред с 230 B~, трябва да се използва приложеният адапторен кабел № 12.

7. Подготовка за заваряване

Клемата за маса (-) (2) се закрепва директно за заварявания детайл или за подложката, върху която се поставя детайлът. Внимавайте за това, да има директен контакт със заварявания детайл. Затова избягвайте лакирани повърхности и/или изолационни материали. Кабелът на държача за електроди има на края специална клема, която служи за захващане на електрода. Предпазната заваръчна маска трябва да се използва винаги по време на заваряване. Тя предпазва очите от излизащото от електрическата дъга светлинно излъчване и същевременно дава възможност за точен поглед върху заваръчното изделие (Не е включено в обема на доставка).

• След като сте направили всички електрически свързвания за захранване с ток, както и за заваръчния токов кръг, можете да процедирате по следния начин: Поставете необмазания край на електрода в държача (1) и свържете клемата за маса (-) (2) със заварявания детайл. Следете да има добър електрически контакт. Включете уреда от прекъсвача (4) и настройте заваръчния ток с ръчното колело (3). според електрода, който желаете да използвате. Дръжте предпазната маска пред лицето и търкайте върха на електрода по заварявания детайл така, все едно че изпълнявате движение както при запалване на кибрит. Това е най-добрият метод за запалване на електрическа дъга. Проверете върху пробен образец, дали сте избрали правилните електрод и големина на тока. Електрод ø (mm)
• Заваръчен ток (A) 2 p. 40
• - 80 A 2,5 p. 60
• - 110 A 3,2 p. 80
• - 160 A 4 - 200 A p. 120

Не правете точки с електрода по заготовката, така биха могли да се причинят щети и да се затрудни запалването на електрическа дъга. Щом електрическата дъга се е запалила, опитайте се да поддържате спрямо заготовката дистанция, която отговаря на използвания диаметър на електрода. Докато заварявате, разстоянието по възможност трябва да остане постоянно. Ъгълът на електрода в посока на работа трябва да бъде 20/30 градуса. Винаги използвайте клещи, за да отстраните използвани електроди или да преместите току що заварени детайли. Обърнете внимание на това, държачът за електроди (1) винаги да се оставя изолиран след заваряване. Шлаката може да се отстрани от шева едва след като изстине. Ако една заварка се продължава по непрекъснат заваръчен шев, най-напред трябва да се отстрани шлаката на мястото на натрупване .

9. Защита от прегряване

Заваръчният апарат има защита от прегряване, която предпазва заваръчния трансформатор от пренагряване. Ако защитата от прегряване се задейства, светва контролната лампа (5) на Вашия уред. Оставете заваръчния апарат да изстине за известно време. Anl_HES_200_SPK7.indb 118Anl_HES_200_SPK7.indb 118 09.09.2015 09:59:5509.09.2015 09:59:55BG

10. Смяна на мрежовия

съединителен проводник

Ако мрежовият съединителен проводник на този уред се повреди, то той трябва да се смени от производителя или от неговата сервизна служба за обслужване на клиенти или от подобно квалифицирано лице, за да се избегнат излагания на опасност.

11. Почистване, поддръжка и

поръчка на резервни части

Преди всички дейности по почистване издърпвайте щепсела.

По възможност поддържайте защитните устройства, вентилационните прорези и корпуса на двигателя без прах и замърсявания. Почистете уреда с чиста кърпа или го обдухайте със сгъстен въздух при ниско налягане.

Препоръчваме Ви да почиствате уреда директно след всяка употреба.

Почиствайте уреда редовно с влажна кърпа и малко калиев сапун. Не използвайте почистващи препарати или разтворители; те могат да разядат пластмасовите части по уреда. Внимавайте за това във вътрешността на уреда да не попадне вода. Проникването на вода в електроуреда увеличава риска от електрически удар.

Във вътрешността на уреда няма други части, които изискват поддръжка.

11.3 Поръчка на резервни части:

При поръчката на резервни части трябва да се посочат следните данни:

Номер на необходимата резервна част Актуални цени и информация ще откриете на www.isc-gmbh.info

12. Екологосъобразно

отстраняване и рециклиране Уредът е опакован с цел предотвратяване на повреди при транспортирането. Опаковка е суровина и може да се използва отново или да се преработи. Уредът и принадлежностите му се състоят от различни материали, например метал и пластмаса. Не изхвърляйте повредените уреди заедно с битовите отпадъци. Трябва да предадете уреда в подходящ приемен пункт, където уредът ще бъде унищожен съобразно изискванията. Ако не знаете къде има приемен пункт, можете да получите информация в общината.

13. Съхранение на склад

Складирайте уреда и принадлежностите му на тъмно, сухо място, където няма опасност от замръзване и което да е недостъпно за деца. Оптималната температура на складиране е между 5 и 30 ˚C. Съхранявайте електрическия инструмент в оригиналната му

Само за страни от ЕС Не изхвърляйте електроинструментите при битовите отпадъциl! Съгласно Европейската директива 2012/19/EO за електрически и електронни стари уреди и прилагането в националното право употребените електроинструменти трябва да се събират отделно и да се доставят за екологична повторна употреба. Алтернатива за рециклиране по отношение на призива за връщане: Собственикът на електроуреда вместо връщане алтернативно с цел съдействие е задължен по отношение на целесъобразното оползотворяване в случай на отказ от собственост. Старият уред за целта също така може да се предостави в пункт за обратно вземане, където се извършва отстраняване по смисъла на националните закони за събирането, извозването, складирането и рециклирането на отпадъци. Това не засяга приложените към старите уреди отделни части от принадлежностите и помощни средства без електрически компоненти. Препечатването или друг вид размножаване на документация и съпроводителни документи на продуктите, също така на части е допустимо само с изричното съгласие на iSC GmbH /ИСК

Запазено е правото за извършване на технически промени Anl_HES_200_SPK7.indb 120Anl_HES_200_SPK7.indb 120 09.09.2015 09:59:5609.09.2015 09:59:56BG

Информация относно обслужването Във всички държави, които са упоменати в гаранционната карта, ние разполагаме с компетентни в обслужването партньори, чиито контакти ще намерите в гаранционната карта. Същите са на Ваше разположение за всякакъв вид сервизни работи като ремонт, набавяне на резервни и износващи се части или снабдяване с консумативи. Необходимо е да се вземе под внимание, че следните части при този продукт подлежат на естествено износване или такова вследствие на употребата им респ. следните части са необходими като консумативи. Категория Пример Износващи се части* Държач за електрод, клещи за заземяване Консумативни материали/консумативи* Липсващи части

• Не се включват задължително в доставения комплект! При недостатъци или дефекти Ви молим да уведомите за случая на дефект в интернет на www. isc-gmbh.info. Моля, обърнете внимание на точното описание на дефекта и във всеки случай

за целта на следните въпроси:

Уредът работил ли е вече или дефектът се е проявил в самото начало?

Нещо направило ли Ви е впечатление преди да се прояви дефектът (индикация за дефекта)?

Според Вас в какво се състои дефектът на уреда (основна индикация)? Опишете дефекта. Anl_HES_200_SPK7.indb 121Anl_HES_200_SPK7.indb 121 09.09.2015 09:59:5609.09.2015 09:59:56BG

Гаранционна карта Уважаеми клиенти, нашите продукти подлежат на строг качествен контрол. В случай, че въпреки това този уред някога не функционира безупречно, то много съжаляваме за това и Ви молим да се обърнете към нашата сервизна служба на адреса, посочен в тази гаранционна карта или към пункта на продажба, където сте закупили уреда . Относно предявяването на гаранционни претенции е в сила следното:

1. Тези гаранционни условия регламентират допълнителни гаранционни услуги, които по-долу

посоченият производител допълнително обещава към законовата гаранция на купувачите на неговите нови уреди. Вашите законови гаранционни права не се засягат от тази гаранция. Нашата гаранционна услуга е безплатна за Вас.

2. Гаранционната услуга обхваща само недостатъци по закупен от Вас нов уред на

долупосочения производител, които доказуемо се дължат на производствен или отнасящ се до материала дефект, и по наш избор се ограничава до отстраняването на такива недостатъци по уреда или до подмяната на уреда. Моля, имайте предвид, че нашите уреди според предназначението си не са конструирани за промишлена, занаятчийска или индустриална употреба. Гаранционен договор поради това не се реализира тогава, когато уредът е бил използван в рамките на гаранционния период в промишлени, занаятчийски или индустриални предприятия или е бил изложен на подобен вид натоварване.

3. От нашата гаранция се изключват:

- Щети по уреда, възникнали вследствие на несъблюдаването на упътването за монтаж или въз основа на техничеки некомпетента инсталация, на неспазването на ръководството за употреба (като напр. посредством свързване към неправилно мрежово линейно напрежение или вид електричество) или вследствие на несъблюдаването на разпоредбите за поддръжка и техника на безопасност или посредством излагането на уреда на анормални условия, характерни за околната среда или поради липсваща поддръжка и обслужване. - Щети по уреда, възникнали вследствие на непозволена или професионално некомпетентна употреба (като напр. претоварване на уреда или използване на неразрешени инструменти за употреба или оборудване), проникване на чужди тела в уреда (като напр. пясък, камъни или прах, транспортни щети), прилагане на сила или чужди въздействия (като напр. щети вследствие на падане). - Щети по уреда или по части на уреда, дължащи се на износване вследствие на ползване, на обичайно или друго естествено износване.

4. Гаранционният период възлиза на 60 месеца и започва да тече от датата на покупка на

уреда. Гаранционни претенции следва да се предявяват преди изтичането на гаранционния период в рамките на две седмици, след като сте открили дефекта. Предявяването на гаранционни претенции след изтичане на гаранционния период е изключено. Ремонтът или подмяната на уреда нито води до удължаване на гаранционния период, нито се стартира нов гаранционен период в резултат на тази услуга, извършена по отношение на уреда или евентуално монтирани резервни части. Това важи също при ползването на сервизно обслужване на място.

5. За да предявите Вашите гаранционни права, съобщете, моля, за дефектния уред на: www.

isc-gmbh.info. Ако нашата гаранционна услуга обхваща дефекта на уреда, то незабавно ще получите поправен или нов уред. По отношение на износващи се, употребявани или дефектни части обръщаме внимание на ограниченията на тази гаранция съобразно информацията относно обслужването в това упътване за употреба. Anl_HES_200_SPK7.indb 122Anl_HES_200_SPK7.indb 122 09.09.2015 09:59:5609.09.2015 09:59:56BA
