HES 200 - Svetsmaskin Herkules - Gratis bruksanvisning och manual

Produkttyp	Elektrisk svetsmaskin
Märke	Herkules
Modell	HES 200
Matningsspänning	230/400 V ~ 50 Hz (enfasi/trefas)
Svetsström	60 - 200 A
Tomgångsspänning	48 V
Arbetscykel (X%)	5% vid 200 A (400 V), 7% vid 160 A (400/230 V), 15% vid 115 A, 30% vid 80 A, 60% vid 60 A (230 V)
Elektroddiameter	2,5 - 4 mm
Skyddsklass	IP21S
Isolationsklass	H
Termiskt skydd	Ja (kontrollampa)
Vikt	Cirka 35 kg
Medföljande tillbehör	Elektrodhållare, jordklämma, adapterkabel 230 V, svetsskärm, bruksanvisning
Huvudfunktioner	Bågsvetsning med belagda elektroder, kontinuerlig strömreglering, omkopplare 230/400 V
Säkerhet	Skydd mot elstötar, rök, gnistor, UV-strålning, elektromagnetiska fält
Underhåll och rengöring	Rengör med en fuktig trasa och tvål, använd inte rengöringsmedel, undvik att vatten tränger in
Reservdelar	Elektrodhållare, jordklämma
Garanti	60 månader

Vanliga frågor - HES 200 Herkules

Vilken typ av elektrod kan jag använda med HES 200?

Maskinen accepterar belagda elektroder med diametrarna 2,5 mm, 3,2 mm och 4 mm. Anpassa svetsströmmen enligt tabellen: 40-80 A för 2,5 mm, 60-110 A för 3,2 mm, 80-160 A för 3,2 mm (beroende på läge) och 120-200 A för 4 mm.

Hur ställer jag in matningsspänningen på HES 200?

Använd den roterande omkopplaren (4) för att välja 230 V eller 400 V. Varning: Koppla alltid bort apparaten innan du ändrar spänningen. Använd aldrig 400 V om den är inställd på 230 V.

Vad gör jag om överhettningskontrollampan tänds?

Det termiska skyddet har löst ut. Låt apparaten svalna i några minuter. Lampan slocknar automatiskt.

Hur ansluter jag jordkabeln och elektrodhållaren?

Fäst jordklämman (terminal -) direkt på arbetsstycket och säkerställ god elektrisk kontakt. Spänn fast elektroden i elektrodhållaren som är ansluten till pluskabeln.

Kan jag använda HES 200 i ett vanligt 230 V-uttag?

Ja, men endast med den medföljande adapterkabeln (ref. 12). Anslut den till apparaten och sedan till ett 230 V-uttag. Svetsströmmen kommer att begränsas (max 60 A vid 60% arbetscykel).

Hur gör jag för att tända bågen?

Håll svetsskärmen framför ansiktet. Stryk elektroden mot arbetsstycket som en tändsticka. När bågen har tänts, håll ett avstånd lika med elektrodens diameter. Luta elektroden 20-30° i svetsriktningen.

Hur underhåller jag svetsmaskinen?

Rengör regelbundet med en fuktig trasa och lite tvål. Använd inte rengöringsmedel. Torka väl. Låt inte vatten tränga in. Kontrollera kablarna för skador.

Var kan jag beställa reservdelar?

Ange apparattyp, artikelnummer, identifikationsnummer och delens referensnummer. Se www.isc-gmbh.info för priser.

Vilka är de viktigaste säkerhetsåtgärderna?

Bär torra och isolerande handskar, svetshjälm med lämpligt filter, täckande kläder. Arbeta i ett ventilerat utrymme, håll brandfarliga material borta. Svetsa inte i regn eller på slutna behållare.

Har HES 200 garanti för professionellt bruk?

Nej, 60 månaders garanti gäller endast för hushållsbruk. Professionell, hantverksmässig eller industriell användning utesluter den avtalsenliga garantin.

BRUKSANVISNING HES 200 Herkules

11.3 Beställning av reservdelar:

När man beställer reservdelar, bör följande uppgifter anges:

• Maskintyp
• Maskinens artikelnummer
• Maskinens identifikationsnummer
• Reservdelens nummer till den nödvändiga reservdelen

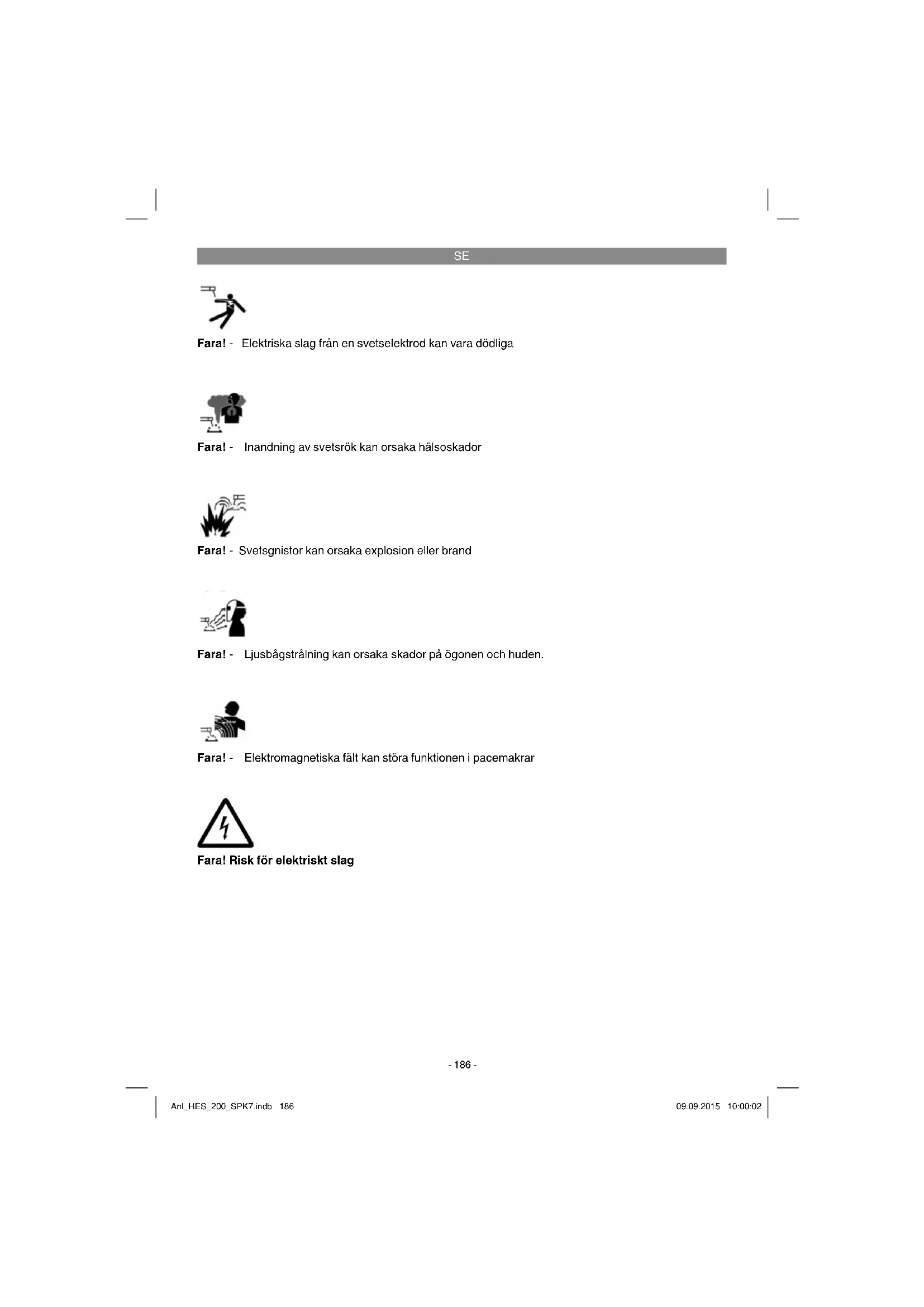

Fara! - Elektriska slag från en svetselektrod kan vara dödliga

Fara! - Inandning av svetsrök kan orsaka hälsoskador

Fara! - Svetsgnistor kan orsaka explosion eller brand

Fara! Ljusbågsstrålning kan orsaka skador på ögonen och huden.

Fara! - Elektromagnetiska fält kan störa funktionen i pacemakers

Fara! Risk för elektriskt slag

SE

Fara!

Innan maskinen kan användas måste särskilda säkerhetsanvisningar beaktas för att förhindra olyckor och skador. Läs därför noggrant igenom denna bruksanvisning och dessa säkerhetsanvisningar. Förvara dem på ett säkert ställe så att du alltid kan hitta önskad information. Om maskinen ska överlåtas till andra personer måste även denna bruksanvisning och dessa säkerhetsanvisningar medfölja. Vi övertar inget ansvar för olyckor eller skador som har uppstått om denna bruksanvisning eller säkerhetsanvisningarna åsidosatts.

Läs alla säkerhetsanvisningar och instruktioner. Försummelser vid iakttagandet av säkerhetsanvisningarna och instruktionerna kan förorsaka elstöt, brand och/eller svåra skador. Förvara alla säkerhetsanvisningar och instruktioner för framtiden.

Säkerhetsdetaljer:

a) Risk för elektriskt slag: Elektriskt slag från svetselektroden kan vara dödligt. Svetsa inte i regn eller vid snöfall. Bär torra isolerande handskar. Fatta inte tag i elektroden med den oskyddade handen. Bär inga våta eller skadade handskar. Skydda dig mot elektriskt slag med hjälp av isolering mot arbetsstycket. Öppna inte kåpan på anordningen. b) Risk från svetsrök: Risk för hälsoskador om svetsrök andas in. Håll inte huvudet där röken uppstår. Använd anordningarna i öppna områden. Se till att röken leds bort med ventilation. c) Risk från svetsgnistor: Svetsgnistor kan orsaka explosion eller brand. Håll brännbara ämnen på tillräckligt avstånd vid svetsning. Svetsa inte bredvid brännbara ämnen. Svetsgnistor kan orsaka bränder. Håll en brandsläckare i närheten och se till ytterligare en person står i beredskap som vid behov kan släcka en eventuell brand. Svetsa inte rör eller liknande slutna behållare. d) Risk från ljusbågsstrålning: Ljusbågsstrålning kan orsaka skador på ögonen och huden. Bär hatt och säkerhetsglasögon. Bär hörselskydd och se till att skjortkragen är uppfälld. Använd svetshjälm och passande

filterstorlekar. Skydda hela kroppen. e) Risk för elektromagnetiska fält: Svetsström genererar elektromagnetiska fält. Får inte användas vid medicinska implantat. Linda aldrig svetsledningen om kroppen. Lägg samman svetsledningarna.

2. Beskrivning av maskinen och leveransomfattning

2.1 Beskrivning av maskinen (bild 1)

1. Elektrodhållare
2. Jordklämma
3. Inställningsvred för svetsström
4. Omkopplare 230 V / 400 V
5. Kontrollampa för överhettning
6. Kontrollampa för drift
7. Skala för svetsström
8. Bärhandtag
9. Hjul
10. Nätkabel 400 V
11. Stativben
12. Adapterkabel
13. Svetsskarm

2.2 Leveransomfattning

Kontrollera att produkten är komplett med hjälp av beskrivningen av leveransen. Om delar saknas, kontakta vårt servicecenter eller butiken där du köpte produkten inom fem dagar efter köpet. Tänk på att du måste visa upp ett giltigt kvitto. Beakta även garantitabellen i serviceinformationen i slutet av bruksanvisningen.

• Öppna förpackningen och ta försiktigt ut produkten ur förpackningen. Ta bort förpackningsmaterialet samt förpacknings- och transportsäkringar (om sådana finns).
• Kontrollera att leveransen är komplett.
• Kontrollera om produkten eller tillbehörsdelarna har skadats i transporten.
• Spara om möjligt på förpackningen tills garantitiden har gått ut.

Fara!

Produkten och förpackningsmaterialet är ingen leksak! Barn får inte leka med plastpåsar, folie eller smådelar! Risk för att barn sväljer delar och kvävs!

SE

Svetsapparat - Barhandtag (8), Hjul (9), Stöd (11), Adapterkabel (12), Monteringsmaterial (a-s), Original-bruksanvisning, Säkerhetsanvisningar

3. Ändamålsenlig användning

Med elsvetsen kan olika metaller svetsas med hjälp av passande belagda elektroder.

Maskinen får endast användas till sitt avsedda ändamål. Användning som sträcker sig utöver detta användningsområde är ej ändamålsenlig. För materiella skador eller personskador som resulterar av sådan användning ansvarar användaren/operatören själv. Tillverkaren påtar sig inget ansvar.

Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för yrkesmässig, hantverksmässig eller industriell användning. Vi ger ingen garanti om produkten ska användas inom yrkesmässig, hantverksmässig eller industriell verksamhet eller vid liknande aktivitet.

4. Symboler och tekniska data

EN 60974-1

Europeisk standard för bågsvetsutrustningar och svetsströmkällor med begränsad belastningsförmåga (del 6)

Symbol för svetsströmkällor som är lämpliga för svetsning i miljö med högre elektriska risker.

~50Hz

Växelström och dimensioneringsvärde för frekvens [Hz]

U0

Nominell tomgångsspänning [V]

200 A/28 V

Maximal svetsström och motsvarande standardiserad arbetsspänning [A/V]

Elektroddiameter [mm]

Svetsström [A]

Svetsström [A]

3-50 Hz

Nätanslutning; Antal faser samt växelströmssymbol och dimensioneringsvärde för frekvens

Nätspänning [V]

Maximalt dimensioneringsvärde för nätström [A]

Upptagen effekt: 8,8 kVA vid 200 A

Säkring (A): 16

Svetsiderna gäller vid en omgivningstemperatur på 40 °C.

SE

Lägg in ett svetsglas (l) och ett transparent skyddsglas (m) ovanpå ramen för skyddsglas (k) (bild 3). Tryck in fixeringsstiften (q) från utsidan i hålen som finns i svetsskärmens ram (s) (bild 4). Lägg in ramen för skyddsglaset (k) inkl. svetsglas (l) och transparent skyddsglas (m) i öppningen på insidan av ramen (s) i svetsskärmen, tryck in fixeringshylsorna (n) på fixeringsstiften (q) för skyddsglaset tills de snäpper in. Därmed har ramen för skyddsglaset (k) fixerats. Det transparenta skyddsglaset (m) måste ligga på utsidan (bild 5). - Böj ovankanten av svetsskärmens ram (s) inåt (bild 6/1) och böj in ovankantens hörn (bild 6/2). Böj därefter utsidorna av svetsskärmens ram (s) inåt (bild 6/3) och fäst genom att trycka samman hörnen vid ovankanten mot utsidan. När fixeringsstiften trycks in måste man på varje sida höra två tydliga klickljud (bild 6/4). När svetsskärmens båda övre hörn har fästs enligt beskrivningen i bild 7, ska skruvarna för handtaget (p) skjutas in från utsidan i de tre hålen i svetsskärmen (bild 8). Vrid runt svetsskärmen och sätt handtaget (r) på de tre gängade skruvarna (p) för handtaget. Skruva samman handtaget (r) på svetsskärmen med de tre muttrarna (o) för handtaget (bild 9).

6. Nätanslutning

Denna svetsapparat kan drivas av såväl 230 V som 400 V märkspänning. Ställ in avsedd märkspänning med vridomkopplaren (4). Följ nedanstående driftsinstruktioner:

Beakta följande instruktioner för att undvika brandfara, risk för elektriska stötar eller andra personskador:

Använd aldrig svetsen med 400 V märkspänning om den är inställd på 230 V. Varning! Brandfara! - Åtskilj svetsen från strömförsörjningen innan märkspänningen ställs in. Det är förbjudet att ställa in märkspänningen medan svetsen är påslagen. - Kontrollera innan svetsen slås på att märkspänningen som har ställts in på svetsen stämmer överens med strömförsörjningen i elnätet.

Anmärkning:

Svetsapparaten är utrustad med en 400 V~ 16 A CEE-kontakt. Om svetsapparaten ska drivas med 230 V~ måste den bifogade adapterkabeln nr. 12 användas.

7. Förberedelser inför svetsning

Fäst jordklämman (-) (2) direkt på svetsstycket eller på underlaget som svetsstycket befinner sig på.

Obs! Se till att det finns direkt kontakt till svetsstycket. Undvik därför lackerade ytor och/eller isolerande material. På elektrodhållarens ände finns en specialklämma som används för att klämma fast elektroden.

Använd alltid svetsskärm under svetsning. Denna skärm skyddar ögonen mot ljusstrålarna från ljusbågen men gör det ändå möjligt att hålla svetsstycket under uppsikt (medföljer ej).

cket under uppsikt (medföljer ej).

8. Svetsning

Efter att alla elektriska anslutningar för strömförsörjningen samt för svetsströmkretsen har utförts kan du gå tillväga på följande sätt:

För in elektrodens ej överdragna del i elektrodhållaren (1) och anslut jordklämman (-) (2) till svetsstycket. Se till att fullgod elektrisk kontakt finns. Slå på svetsen med strömbrytaren (4) och ställ in svetsströmmen med vredet (3) beroende på vilken slags elektrod du vill använda. Håll svetsskärmen framför ansiktet och dra med elektrodspetsen på samma sätt som om du vill tända en tändsticka. Detta är den bästa metoden för att tända ljusbågen.

Justera svetsströmmen med vredet (3) beroende på vilken slags elektrod du vill använda. Håll svetsskärmen framför ansiktet och dra med elektrodspetsen på samma sätt som om du vill tända en tändsticka. Detta är den bästa metoden för att tända ljusbågen.

Testa på ett provstycke om du har valt rätt elektrod och strömstyrka.

Elektrod (Ø mm): Svetsström (A) 2. 40-80 A 2.5 60-110A 3,2. 80-160A 4. 120-200A

Obs!

För inte ned elektrodspetsen kort mot arbetsstycket. Det finns risk för att skador uppstår och att det blir svårt att tända ljusbågen.

Sasnrt Iusbagen har tants, forsok att anpassa avstandet till arbetsstccket med hansyn til den aktuella elektrodens diameter. Hall avstandet sa konstant som mojlig medan du svetsar. Luta elektroden i arbetsriktningen med 20-30 grader.

Använd alltid en täng för att ta bort förbrukade elektroder och för att flytta arbetsstycken som just har svetsats. Tänk på att elektrodhållaren (1) alltid måste läggas ned i isolerat skick efter att du har utfört svetsningen.

Du får inte ta bort slagg från svetsen förrän den har svalnat.

Om du fortsätter att svetsa vid en avbruten svets, måste slaggen först tas bort från svetsstället.

9. Överhettningsskydd

Svetsapparaten är utrustad med ett överhettningsskydd som ska skydda svetstransformatorn mot överhettning. Om överhettningsskyddet löser ut tänds kontrollampan (5) på svetsen. Låt då svetsapparaten svalna under en viss tid.

Om nätkabeln till denna produkt har skadats måste den bytas ut av tillverkaren, kundtjänst eller av en annan person med liknande behörighet eftersom det annars finns risk för personskador.

11. Rengöring, underhåll och reservdelsbeställning

Fara!

Dra alltid ut stickkontakten inför alla rengöringsarbeten.

11.1 Rengöra maskinen

Håll skyddsanordningarna, ventilationsöppningarna och motorkåpan i så damm- och smutsfritt skick som möjligt. Torka av maskinen med en ren duk eller blås av den med tryckluft med svagt tryck. - Vi rekommenderar att du rengör maskinen efter varje användningstillfälle. - Rengör maskinen med jämna mellanrum med en fuktig duk och en aning såpa. Använd inga rengörings- eller lösningsmedel. Dessa kan skada maskinens plastdelar. Se till att inga vätskor tränger in i maskinens inre. Om vatten tränger in i ett elverktyg höjs risken för elektriska slag.

11.2 Underhåll

I maskinens inre finns inga delar som kräver underhåll.

SE

11.3 Reservdelsbeställning

Lämna följande uppgifter vid beställning av reservdelar:

• Maskintyp
• Maskinens artikelnummer
• Maskinens identnummer

Reservdelsnummer för erforderlig reservdel. Aktuella priser och ytterligare information finns på www.isc-gmbh.info

12. Skrotning och återvinning

Produkten ligger i en förpackning som fungerar som skydd mot transportskador. Denna förpackning består av olika material som kan återvinnas. Lämna in förpackningen till ett insamlingsställe för återvinning. Produkten och dess tillbehör består av olika material som t.ex. metaller och plaster. Defekta produkter får inte kastas i hushållssoporna. Lämna in produkten till ett insamlingsställe i din kommun för professionell avfallshantering. Hör med din kommun om du inte vet var närmsta insamlingsställe finns.

13. Förvaring

Förvara produkten och dess tillbehör på en mörk, torr och frostfri plats samt otillgängligt för barn. Den bästa förvaringstemperaturen är mellan 5 och 30 °C. Förvara elverktyget i originalförpackningen.

SE

Kasta inte elverktyg i hushållssoporna.

Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg källsorteras och lämnas in för miljövänlig återvinning.

Återvinningsalternativ till begäran om återsändning: Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidra till ändamålsenlig avfallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvinning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponenter vars syfte har varit att komplettera den förbrukade utrustningen.

Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även utdrag, är endast tillåtet med uttryckligt tillstånd från iSC GmbH.

Med förbehåll för tekniska ändringar.

SE

Serviceinformation

I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa partners finns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom reparation och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial.

Kom ihåg att följande delar i denna produkt är utsatta för bruksmässigt och naturligt slitage samt att följande delar krävs som förbrukningsmaterial.

Kategori Exempel
Slitagedelar* Elektrodhällare, jordklämma
Förbrukningsmaterial/förbrukningsdeler*
Delar som saknas

• ingår inte tvunget i leveransomfattningen!

Vid brister eller störningar kan du även delta på webbplatsen www.isc-gmbh.info. Ge en detaljerad beskrivning av felet som har uppstått och besvara alltid följande frågor:

• Fungerade produkten först eller var den defekt från början?
• Märkte du av någonting innan produkten slutade att fungera (symtom före defekt)?
• Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)? Beskriv den felaktiga funktionen.

SE

Garantibevis

Bästa kund,

Våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikortet, eller vända dig till butiken där du köpte produkten. Följande punkter gäller för att du ska kunna göra anspråk på garantin:

1. Dessa garantivillkor reglerar ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter. Dessa tjänster är en komplettering till den lagstadgade garantin. Garantianspråk som regleras enligt lag påverkas inte av denna garanti. Våra garantitjänster är gratis för dig.
2. Garantitjänsterna omfattar endast sådana brister som bevisligen kan härledas till material- eller tillverkningsfel. Produkten som du har köpt ska vara ny och härstamma från nedanstående tillverkare. Vi avgör om sådana brister i produkten ska åtgärdas eller om produkten ska bytas ut. Tänk på att värda produkten endast får användas till ändamålsenligt syfte och inte har konstruerats för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garantiavtal sluts därför ej om produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller utsatts för liknande påfrestning.
3. Garantin omfattar inte:
4. Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av felaktig installation, asidosatt bruksanvisning (t.ex. anslutning till felaktig nätspänning eller strömart), missaktade underhålls- och säkerhetsbestämmelser, om produkten utsatts för onormala miljöfaktorer eller bristfällig skötsel och underhåll.
5. Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t.ex. överbelastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande partiklar som har trängt in i produkten (t.ex. sand, sten eller damm, transportskador), yttre våld eller yttre påverkan (t.ex. skador efter att produkten fallit ned).
6. Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för övrigt naturligt slitage.
7. Garantitiden uppgår till 60 månader och gäller från datumet när produkten köptes. Medan garantitiden fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hembesök.
8. Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin: www.isc-gmbh.info. Om defekten i produkten täcks av våra garantitjänster, får du genast en reparerad eller ny produkt.

För slitage- och förbrukningsdelar samt för delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges i denna bruksanvisning.

Så förklarar vi följande överensstämmelse enligt EU-direktiv och standarder för artikeln
