BRUKSANVISNING HSG 190D Herkules

27. Rukoväť krytu telesa

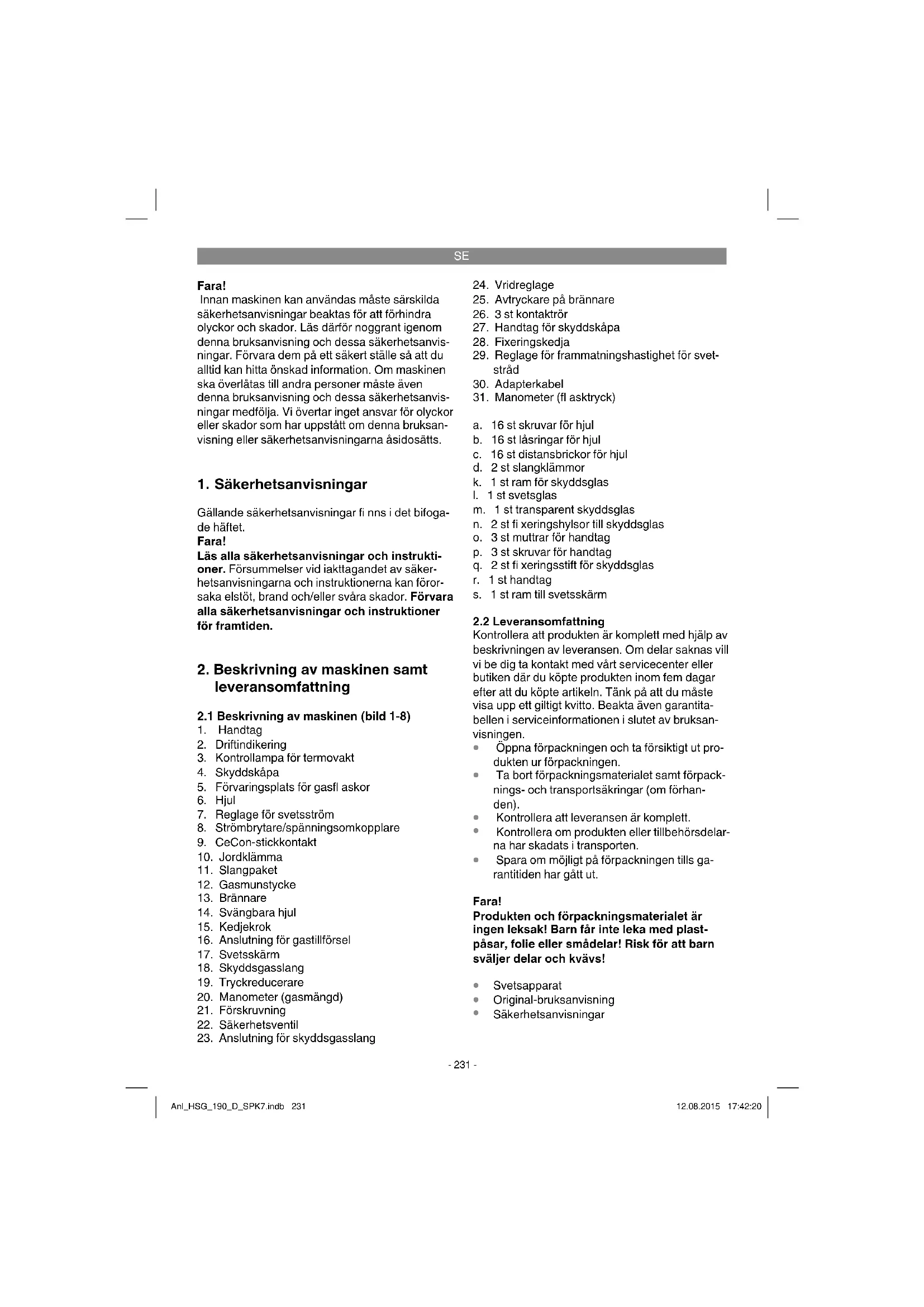

Fara! Innan maskinen kan användas måste särskilda säkerhetsanvisningar beaktas för att förhindra olyckor och skador. Läs därför noggrant igenom denna bruksanvisning och dessa säkerhetsanvis- ningar. Förvara dem på ett säkert ställe så att du alltid kan hitta önskad information. Om maskinen ska överlåtas till andra personer måste även denna bruksanvisning och dessa säkerhetsanvis- ningar medfölja. Vi övertar inget ansvar för olyckor eller skador som har uppstått om denna bruksan- visning eller säkerhetsanvisningarna åsidosätts.

1. Säkerhetsanvisningar

Gällande säkerhetsanvisningar fi nns i det bifoga- de häftet. Fara! Läs alla säkerhetsanvisningar och instrukti- oner. Försummelser vid iakttagandet av säker- hetsanvisningarna och instruktionerna kan föror- saka elstöt, brand och/eller svåra skador. Förvara alla säkerhetsanvisningar och instruktioner för framtiden.

2. Beskrivning av maskinen samt

2.1 Beskrivning av maskinen (bild 1-8)

3. Kontrollampa för termovakt

5. Förvaringsplats för gasfl askor

7. Reglage för svetsström

16. Anslutning för gastillförsel

20. Manometer (gasmängd)

23. Anslutning för skyddsgasslang

25. Avtryckare på brännare

27. Handtag för skyddskåpa

29. Reglage för frammatningshastighet för svet-

31. Manometer (fl asktryck)

a. 16 st skruvar för hjul b. 16 st låsringar för hjul c. 16 st distansbrickor för hjul d. 2 st slangklämmor k. 1 st ram för skyddsglas l. 1 st svetsglas m. 1 st transparent skyddsglas n. 2 st fi xeringshylsor till skyddsglas o. 3 st muttrar för handtag p. 3 st skruvar för handtag q. 2 st fi xeringsstift för skyddsglas r. 1 st handtag s. 1 st ram till svetsskärm

2.2 Leveransomfattning

Kontrollera att produkten är komplett med hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig ta kontakt med vårt servicecenter eller butiken där du köpte produkten inom fem dagar efter att du köpte artikeln. Tänk på att du måste visa upp ett giltigt kvitto. Beakta även garantita- bellen i serviceinformationen i slutet av bruksan- visningen.

Öppna förpackningen och ta försiktigt ut pro- dukten ur förpackningen.

Ta bort förpackningsmaterialet samt förpack- nings- och transportsäkringar (om förhan- den).

Kontrollera att leveransen är komplett.

Spara om möjligt på förpackningen tills ga- rantitiden har gått ut. Fara! Produkten och förpackningsmaterialet är ingen leksak! Barn får inte leka med plast- påsar, folie eller smådelar! Risk för att barn sväljer delar och kvävs!

3. Ändamålsenlig användning

MIG/MAG-svetsen är endast avsedd för svetsning av stål med MAG (metall-aktiv-gas)-metod, varvid passande svetstrådar och gaser ska användas. Maskinen får endast användas till sitt avsedda ändamål. Användningar som sträcker sig utöver detta användningsområde är ej ändamålsenliga. För materialskador eller personskador som resul- terar av sådan användning ansvarar användaren/ operatören själv. Tillverkaren påtar sig inget ansvar. Viktig information om strömanslutning Aggregatet defi nieras som klass A i standarden EN 60974-10, dvs. det är inte avsett för använd- ning i bostäder där strömförsörjningen sker via ett allmänt lågspänningsnät eftersom detta kan leda till störningar vid ogynnsamma nätförhållanden. Om du vill använda aggregatet i bostäder där strömförsörjningen sker via ett allmänt lågspän- ningsnät krävs ett elektromagnetiskt fi lter. Detta fi lter reducerar de elektromagnetiska störningar så pass mycket att de inte längre uppfattas som störande av användaren. Inom industriområden eller andra områden där strömförsörjningen inte sker via ett allmänt lågs- pänningsnät, kan aggregatet användas utan ett sådant fi lter. Allmänna säkerhetsåtgärder Användaren är ansvarig för att aggregatet ins- talleras och används enligt tillverkarens anvis- ningar. Om elektromagnetiska störningar kan konstateras, är användaren ansvarig för att dessa åtgärdas med de tekniska hjälpmedel som nämns under ovanstående punkt “Viktig information om strömanslutning”. Emissionsreducering Primär strömförsörjning Svetsaggregatet ska anslutas till den primära strömförsörjningen enligt tillverkarens anvisnin- gar. Om störningar uppstår kan det vara nödvän- digt att vidta ytterliga åtgärder, t ex genom att installera ett fi lter i den primära strömförsörjnin- gen (se ovanstående punkt “Viktig information om strömanslutning”). Svetskablarna ska hållas så korta som möjligt. Pacemaker Personer som bär elektronisk livsuppehållan- de utrustning (t ex pacemaker), ska kontakta läkare innan de närmar sig anläggningar för bågsvetsning, skärbränning, avbränning eller punktsvetsning. Därmed kan det säkerställas att de magnetiska fälten som uppstår vid höga elektriska strömmar inte påverkar de medicinska utrustningarna. Garantitiden uppgår till 12 månader vid kommer- siell användning och 24 månader för konsumen- ter, och räknas från det datum när aggregatet köptes.

4. Symboler och tekniska data

EN 60974-1 Europeisk standard för bågsvetsutrustningar och svetsströmkällor med begränsad belastningsför- måga

Nominell tomgångsspänning

1max Max. nätström, dimensioneringsvärde

Metall-inert- och aktivgas-svetsning inkl. använd- ning av veksvetstråd Symbol för fallande karakteristisk kurva Transformator Säkring med nominellt värde i ampere vid nätans- lutning Förvara och använd inte aggregatet i fuktig eller våt omgivning eller i regn Läs igenom och beakta bruksanvisningen innan du använder svetsaggregatet Nätanslutning ......................230 V/400 V ~ 50 Hz Svetsström .......................25-160 A (max. 190 A) Inkopplingstid X%: 10 15 25 35 60 100 Svetsström I

5.1 Montering (bild 5-21)

5.1.1 Montera fasta och svängbara hjul (6/14)

Montera de fasta (6) och de svängbara (14) hju- len enligt beskrivningen i bilderna 7, 9, 10 och 11.

Lägg in ett svetsglas (l) och ett transparent skyddsglas (m) ovanpå i ramen för skydds- glas (k) (bild 12).

Tryck in fixeringsstiften (q) från utsidan i hålen som finns i svetsskärmens ram (s) (bild 13).

Lägg in ramen för skyddsglaset (k) inkl. svetsglas (l) och transparent skyddsglas (m) i öppningen på insidan av ramen (s) i svetsskärmen, tryck in fixeringshylsorna (n) på fixeringsstiften (q) för skyddsglaset tills de snäpper in. Därmed har ramen för skyddsgla- set (k) fixerats. Det transparenta skyddsglaset (m) måste ligga på utsidan (bild 14).

Böj ovankanten av svetsskärmens ram (s) inåt (bild 15/1) och böj in ovankantens hörn (bild 15/2). Böj därefter utsidorna av svets- skärmens ram (s) inåt (bild 15/3) och fäst genom att trycka samman hörnen vid ovan- kanten mot utsidan. När fixeringsstiften trycks in måste man på varje sida höra två tydliga klickljud (bild 15/4).

När svetsskärmens båda övre hörn har fästs enligt beskrivningen i bild 16, ska skruvarna för handtaget (p) skjutas in från utsidan i de tre hålen i svetsskärmen (bild 17).

Vrid runt svetsskärmen och sätt handta- get (r) på de tre gängade skruvarna (p) för handtaget. Skruva samman handtaget (r) på svetsskärmen med de tre muttrarna (o) för handtaget (bild 18).

5.2 Gasanslutning (bild 4-6, 19-25)

Vid svetsning med genomgående tråd krävs gasskydd. Sammansättningen av skyddsgasen är beroende av aktuell svetsmetod: Skyddsgas CO2 Argon/CO2 Metall som ska svetsas Olegerat stål

(bild 19-25) Gasfl askan medföljer ej aggregatet. Montera gasfl askan enligt beskrivningen i bild 19-21. Kontrollera att fi xeringskedjan (28) sitter fast och att svetsaggregatet står stabilt utan risk för att välta. Fara! På förvaringsplatsen för gasfl askorna (bild 19/5) får endast gasfl askor med max. 20 liter Anl_HSG_190_D_SPK7.indb 233Anl_HSG_190_D_SPK7.indb 233 12.08.2015 17:42:2012.08.2015 17:42:20SE

monteras. Om större gasfl askor används fi nns det risk för att aggregatet välter. Dessa fl askor får endast ställas bredvid aggregatet. Om detta är aktuellt ska gasfl askan ställas så att den inte kan välta.

5.2.3 Ansluta gasfl askan

Ta av skyddskåpan (bild 22/A) och öppna sedan fl askventilen (bild 22/B) kort medan du håller den bortvänd från dig. Rengör anslutningsgängan (bild 22/C) med en torr trasa vid behov, utan att rengöringsmedel har tillsatts. Kontrollera att packningen är förhanden vid tryckreduceraren (19) och befi nner sig i full- gott skick. Skruva tryckreduceraren (19) medsols på gasfl askans anslutningsgänga (bild 23/C) (bild 23). Trä de båda slangklämmorna (d) över skyd- dsgasslangen (18). Sätt skyddsgasslangen (18) på skyddsgasanslutningen (23) vid tryckreducer- aren (19) och på anslutningen för gastillförsel (16) på svetsaggregatet. Fixera slangens båda anslut- ningsställen med slangklämmor (d) (bild 24-25). Fara! Kontrollera att samtliga gasanslutningar och kopplingar är täta! Kontrollera anslutningarna och kopplingarna med läckspray eller tvålvatten.

5.2.4 Förklaring av tryckreducerarens funkti-

on (bild 4/19) Flasktrycket i bar kan läsas av på manometern (31). Gasmängden kan ställas in med vridreg- laget (24). Den inställda gasmängden, dvs. liter per minut (l/min), kan läsas av på manometern (20). Gasen släpps ut vid anslutningen för skyd- dsgasslangen (23) och leds därefter vidare till svetsaggregatet via skyddsgasslangen (bild 3/18) (se 5.2.3). Märk! Ställ alltid in gasmängden enligt beskriv- ningen under punkt 6.1.3. Tryckreduceraren monteras på gasfl askan med hjälp av förskruvningen (21) (se 5.2.3). Fara! Ingrepp och reparationer på tryckreduce- raren får endast utföras av fackpersonal. Även defekta tryckreducerare ska returneras till servi- ceadressen.

Innan du ansluter aggregatet måste du över- tyga dig om att uppgifterna på typskylten stämmer överens med nätets data.

Aggregatet får endast användas om det har anslutits till ett stickuttag som har jordats och anslutits till en säkring enligt gällande föresk- rifter. Beakta följande instruktioner för att undvika brandfara, risk för elektriska stötar eller andra personskador:

Använd aldrig svetsen med 400 V märkspän- ning om den är inställd på 230 V. Varning! Brandfara!

Åtskilj svetsen från strömförsörjningen innan märkspänningen ställs in.

Det är förbjudet att ställa in märkspänningen medan svetsen är påslagen.

Kontrollera innan svetsen slås på att märk- spänningen som har ställts in på svetsen stämmer överens med strömförsörjningen i elnätet. Obs! Svetsaggregatet är utrustat med en 400 V ~ 16 A- CeCon-stickkontakt. Om svetsaggregatet ska drivas med 230 V ~ måste den bifogade adapter- kabeln nr. 30 användas.

5.4 Montera trådspolen (bild 1, 5, 6, 26 – 34)

Trådspolen medföljer ej aggregatet.

Beroende på aktuell användning krävs olika slags svetstrådar. Svetsaggregatet kan användas med svetstrådar vars diameter uppgår till 0,6; 0,8 eller 1,0 mm. Passande matningsrulle och kontaktrör medföljer aggregatet. Matningsrulle, kontaktrör och trådens area måste passa till varandra.

5.4.3 Sätta in trådspolen

Öppna skyddskåpan (bild 2/4): Skjut hand- taget för skyddskåpan (bild 2/27) bakåt och fälla sedan upp kåpan (bild 2/4).

Kontrollera att lindningarna på spolen inte korsar varandra så att tråden kan lindas av likformigt. Beskrivning av trådstyrningsenheten (bild 26-27) A Spolspärr B Spolhållare C Medbringarstift D Justerskruv för rullbroms E Skruvar för matningsrullhållare F Matningsrullhållare Anl_HSG_190_D_SPK7.indb 234Anl_HSG_190_D_SPK7.indb 234 12.08.2015 17:42:2012.08.2015 17:42:20SE

G Matningsrulle H Slangpaketfäste I Tryckrulle J Tryckrullhållare K Tryckrullfjäder L Justerskruv för mottryck M Styrrör N Trådspole O Medbringaröppning på trådspole Sätta in trådspolen (bild 26, 27) Lägg trådspolen (N) på spolhållaren (B). Se till att svetstrådens ände lindas av på samma sida som trådstyrningen, se pil. Kontrollera att spolspärren (A) trycks in och att medbringarstiftet (C) sitter i trådspolens (O) med- bringaröppning. Spolspärren (A) måste snäppa in på nytt över trådspolen (N) (bild 27). Föra in svetstråden och justera trådstyrnin- gen (bild 28-34)

Tryck tryckrullfjädern (K) uppåt och sväng sedan framåt (bild 28).

Fäll ned tryckrullhållaren (J) inkl. tryckrullen (I) och tryckrullfjädern (K) (bild 29).

Lossa på skruvarna för matningsrullhållaren (E) och dra sedan av matningsrullhållaren (F) uppåt (bild 30).

Kontrollera matningsrullen (G). På ovansidan av matningsrullen (G) måste motsvarande trådtjocklek kunna läsas av. Matningsrullen (G) är försedd med två styrspår. Vrid runt eller byt ut matningsrullen (G) vid behov (bild 31).

Sätt på matningsrullhållaren (F) igen och skruva fast.

Dra av gasmunstycket (bild 5/12) från bränna- ren (bild 5/13) genom att vrida den åt höger. Skruva därefter av kontaktröret (bild 6/26) (bild 5 - 6). Lägg slangpaketet (bild 1/11) på golvet så rakt som möjligt bort från svetsag- gregatet.

Skär av de första 10 cm från svetstråden så att ett rakt snitt, utan framskjutande kanter, sträckning eller smuts uppstår. Grada änden av svetstråden.

Skjut in svetstråden genom styrröret (M), mel- lan tryck- och matningsrulle (G/I) och vidare in i slangpaketfästet (H) (bild 32). Skjut in svetstråden försiktigt i slangpaketet tills den skjuter ut ca 1 cm vid brännaren (bild 5/13).

Lossa på justerskruven för mottryck (L) med ett par varv (bild 34).

Fäll upp tryckrullhållaren (J) inkl. tryckrullen (I) och tryckrullfjädern (K) igen och häng sedan in tryckrullfjädern (K) på justerskruven för mottryck (L) (bild 33).

Ställ nu in justerskruven för mottryck (L) så att svetstråden sitter fast mellan tryckrulle (I) och matningsrulle (G) utan att klämmas (bild 34).

Skruva fast ett passande kontaktrör (bild 6/26) för den aktuella svetstrådsdiametern på brännaren (bild 5/13) och skruva sedan fast gasmunstycket åt höger (bild 5/12).

Ställ in justerskruven för rullbromsen (D) så att tråden fortfarande kan dras och rullen st- annar automatiskt efter att trådstyrningen har bromsat.

6. Använda aggregatet

Eftersom svetsaggregatet ställs in på olika sätt beroende på aktuell användning, rekommenderar vi att du gör inställningarna utifrån en provsvets- ning.

6.1.1 Ställa in svetsströmmen

Svetsströmmen kan ställas in på sex olika nivåer med hjälp av reglaget för svetsström (bild 1/7). Erforderlig svetsström är beroende av materialt- jocklek, avsett inbränningsdjup och diametern på aktuell svetstråd.

6.1.2 Ställa in frammatningshastigheten för

tråd Trådens frammatningshastighet anpassas au- tomatiskt till aktuell ströminställning. En steglös fi ninställning av hastigheten är möjlig med reg- laget för frammatningshastigheten (bild 1/29). Vi rekommenderar att du vid inställningen börjar med läge 5, vilket är ett medelvärde, och därefter justerar vid behov. Erforderlig trådmängd är be- roende av materialtjocklek, inbränningsdjup, dia- metern på aktuell svetstråd samt av omfattningen av avståndet mellan de arbetsstycken som ska svetsas samman.

6.1.3 Ställa in gasmängden

Gasmängden kan ställas in steglöst med tryckre- duceraren (bild 4/19). Mängden kan läsas av på manometern (bild 4/20) i liter per minut (l/min). Rekommenderad gasmängd i utrymmen utan dragluft: 5 – 15 l/min. För att ställa in gasmängden ska spännspaken (bild 26/K) på trådmatningsenheten först lossas för att undvika onödigt trådslitage (se 5.4.3). An- sluta till nätet (se punkt 5.3), ställ strömbrytaren/ Anl_HSG_190_D_SPK7.indb 235Anl_HSG_190_D_SPK7.indb 235 12.08.2015 17:42:2012.08.2015 17:42:20SE

reglaget för svetsström (bild 1/7; 8) på läge 1; 230 V/400 V och tryck in avtryckaren på brännaren (bild 5/25) för att släppa fram gas. Ställ därefter in avsedd gasmängd på tryckreduceraren (bild 4/19). Vrid runt vridreglaget åt vänster (bild 4/24): mindre gasmängd Vrid runt vridreglaget åt höger (bild 4/24): större gasmängd Spänn åt tryckrullfjädern (bild 26/K) på trådmat- ningsenheten igen.

6.2.2 Ansluta jordklämman (bild 1/10)

Kläm fast aggregatets jordklämma (10) så nära svetsstället som möjligt. Kontrollera att kontaktstället har en blank metal- lisk övergång.

När samtliga elanslutningar för strömförsörjning och svetsströmkrets samt skyddsgasanslutningen har upprättats, kan du gå tillväga på följande sätt: Ytorna på de arbetsstycken som ska svetsas måste vara fria från färg, metalliska överdrags- skikt, smuts, rost, fett och fukt. Ställ in lämplig svetsström, trådmatning och gas- mängd (se 6.1.1 – 6.1.3). Håll svetsskärmen (bild 3/17) framför ansiktet och håll gasmunstycket vid det ställe på arbetsstycket där svetsningen ska utföras. Tryck nu in avtryckaren på brännaren (bild 5/25). När ljusbågen är tänd matar aggregatet in tråd i svetsbadet. Om svetslinsen är tillräckligt stor, kan brännaren föras långsamt längs med den av- sedda kanten. Vid behov måste du göra en svag pendlande rörelse för att förstora svetsbadet. Den mest optimala inställningen av svetsström, matningshastighet för svetstråden och gasmängd kan bestämmas med en provsvetsning. I idealfall hörs ett likformigt svetsljud. Inbränningsdjupet bör vara så stort som möjligt, svetsbadet får dock ej falla igenom arbetstycket.

6.4 Skyddsanordningar

Svetsaggregatet är utrustat med ett överhett- ningsskydd som ska skydda svetstransformatorn mot överhettning. Om överhettningsskyddet löser ut tänds kontrollampan (3) på svetsen. Låt då svetsaggregatet svalna under en viss tid.

7. Byta ut nätkabeln

Fara! Om nätkabeln till denna produkt har skadats mås- te den bytas ut av tillverkaren, kundtjänst eller av en annan person med liknande behörighet efter- som det annars fi nns risk för personskador.

8. Rengöring, Underhåll och

reservdelsbeställning Fara! Dra alltid ut stickkontakten inför alla rengörings- arbeten.

8.1 Rengöra maskinen

Håll skyddsanordningarna, ventilationsöpp- ningarna och motorkåpan i så damm- och smutsfritt skick som möjligt. Torka av mas- kinen med en ren duk eller blås av den med tryckluft med svagt tryck.

Vi rekommenderar att du rengör maskinen efter varje användningstillfälle.

Rengör maskinen med jämna mellanrum med en fuktig duk och en aning såpa. Använd inga rengörings- eller lösningsmedel. Dessa kan skada maskinens plastdelar. Se till att inga vätskor tränger in i maskinens inre. Om vatten tränger in i ett elverktyg höjs risken för elekt- riska slag.

8.3 Reservdelsbeställning

Lämna följande uppgifter vid beställning av reser- vdelar:

Reservdelsnummer för erforderlig reservdel Aktuella priser och ytterligare information fi nns på www.isc-gmbh.info

9. Skrotning och återvinning

Produkten ligger i en förpackning som fungerar som skydd mot transportskador. Denna förpack- ning består av olika material som kan återvinnas. Lämna in förpackningen till ett insamlingsställe för återvinning. Produkten och dess tillbehör består av olika material som t ex metaller och plaster. Defekta produkter får inte kastas i hushållssopor- na. Lämna in produkten till ett insamlingsställe i din kommun för professionell avfallshantering. Hör efter med din kommun om du inte vet var närmsta insamlingsställe fi nns.

Förvara produkten och dess tillbehör på en mörk, torr och frostfri plats samt otillgängligt för barn. Den bästa förvaringstemperaturen är mellan 5 och 30˚C. Förvara elverktyget i originalförpack- ningen. Anl_HSG_190_D_SPK7.indb 237Anl_HSG_190_D_SPK7.indb 237 12.08.2015 17:42:2012.08.2015 17:42:20SE

11. Störningssökning

Störning Orsak Åtgärder Matningsrullen ro- terar ej - Nätspänning saknas - Reglage för trådmatning på 0 - Kontrollera anslutningen - Kontrollera inställningen Matningsrullen roterar, dock matas ingen tråd - Dåligt rulltryck (se 5.4.3) - Rullbroms för hårt inställd (se 5.4.3) - Smutsig / skadad matningsrulle (se

- Skadat slangpaket - Kontaktrör har fel storlek eller är smutsigt / slitet (se 5.4.3) - Svetsrör har svetsats fast vid gas- munstycke/kontaktrör - Kontrollera inställningen - Kontrollera inställningen - Rengör eller byt ut - Kontrollera manteln på trådstyrnin- gen - Rengör / byt ut - Lossa Aggregatet fungerar inte efter längre tids drift, kontrollampa till termovakt (3) är tänd - Aggregatet har överhettats pga. lång tids användning eller ej be- aktad återställningstid - Låt aggregatet svalna minst 20-30 minuter Mycket dålig svets - Felaktig ström-/matningsinställning (se 6.1.1/6.1.2) - Ingen / för lite gas (se 6.1.3) - Kontrollera inställningen - Kontrollera inställningen eller påfyll- ningstrycket i gasfl askan Anl_HSG_190_D_SPK7.indb 238Anl_HSG_190_D_SPK7.indb 238 12.08.2015 17:42:2012.08.2015 17:42:20SE
