Ürün tipi	MIG/MAG kaynak makinesi (inert/aktif gaz)
Marka	Herkules
Model	HSG 190D
Ağırlık	36,3 kg
Elektrik beslemesi	230 V / 400 V ~ 50 Hz (230 V adaptör dahildir)
Kaynak akımı	25 - 160 A (maks. 190 A)
Nominal boşta gerilim (U0)	41 V
Dolu tel çapı	0,6 / 0,8 / 1,0 mm
Tel makara kapasitesi	Maks. 5 kg
Önerilen sigorta	16 A
Servis döngüsü (X%) 400 V'de	160 A: %10 ; 130 A: %25 ; 100 A: %35 ; 85 A: %60
Servis döngüsü (X%) 230 V'de	115 A: %10 ; 90 A: %25 ; 70 A: %35 ; 60 A: %60 ; 40 A: %100
Termal koruma	Evet (aşırı ısınma uyarı lambası)
Yalıtım sınıfı	H
Koruma derecesi	IP21
Standart	EN 60974-1
Kullanılabilir gaz türü	CO₂, Argon/CO₂ (alaşımsız çelik için)
Dahil aksesuarlar	Torç, kablo demeti, kaynak siperi, basınç düşürücü, manometreler, 230 V adaptör kablosu
Bakım	Nemli bezle düzenli temizlik; bakım gerektiren iç parça yoktur
Güvenlik	Termal koruma, sigorta, kullanım kılavuzunda ayrıntılı güvenlik talimatları
Aşınma parçaları	Tel besleme silindiri, nozullar, kontakt uçları, kaynak teli
Garanti	Profesyonel olmayan kullanım için 60 ay (5 yıl); ticari kullanım için 12 ay

Sık sorulan sorular - HSG 190D Herkules

HSG 190D kaynak makinesi ile hangi gaz türlerini kullanabilirim ?

CO₂ veya Argon/CO₂ karışımı kullanabilirsiniz alaşımsız çeliğin MAG kaynağı için. Seçim kaynak yöntemine bağlıdır.

Kaynak akımı nasıl ayarlanır ?

Kaynak akımı, kaynak akımı açma/kapama anahtarı (şekil 1/7) üzerinde 6 adımda ayarlanır. Malzeme kalınlığına ve tel çapına göre ayarlayın.

Termal koruma lambası yanarsa ne yapmalıyım ?

Lamba, transformatörün aşırı ısındığını gösterir. Cihazı tekrar kullanmadan önce 20-30 dakika soğumaya bırakın.

Bu cihazla 50 L gaz tüpü kullanabilir miyim ?

Hayır, cihaz üzerindeki yer yalnızca maksimum 20 L tüpleri kabul eder. Daha büyük bir tüp kullanıyorsanız, yanına koyun ve devrilmeyi önlemek için sağlamca sabitleyin.

Tel makarası nasıl takılır ?

Kapağı açın, makarayı desteğe yerleştirin ve tahrik deliğini pimle hizalayın. Teli kılavuz tüpüne, ardından basınç silindiri ile besleme silindiri arasına yerleştirin. Basıncı çok sıkı olmayacak şekilde ayarlayın. Ayrıntılar için kılavuza bakın.

Hangi tel çapları uyumludur ?

Makine 0,6 mm, 0,8 mm ve 1,0 mm çaplı telleri kabul eder. İlgili kontakt ucu ve besleme silindirini kullanın.

Cihaz standart 230 V prize takılabilir mi ?

Evet, verilen adaptör kablosu sayesinde cihazı 230 V prize takabilirsiniz. Prizin topraklı olduğundan ve sigortanın 16 A olduğundan emin olun.

Kaynak makinesi nasıl temizlenir ?

Temizlemeden önce cihazı fişten çekin. Biraz yumuşak sabunla nemli bir bez kullanın. Aşındırıcı ürünler veya solventler kullanmayın. İçine su girmesini önleyin.

Yedek parçaları nerede bulabilirim ?

Yedek parçaları (silindirler, nozullar, kontakt uçları vb.) satış sonrası servisten sipariş edebilirsiniz; cihazın tipini, ürün numarasını ve kimlik numarasını belirtin. www.isc-gmbh.info sitesini ziyaret edin.

Garanti süresi nedir ?

Garanti, profesyonel olmayan kullanım için 60 ay (5 yıl), ticari veya zanaatkar kullanımı için 12 aydır. Ürün kaydı www.isc-gmbh.info adresinde gereklidir.

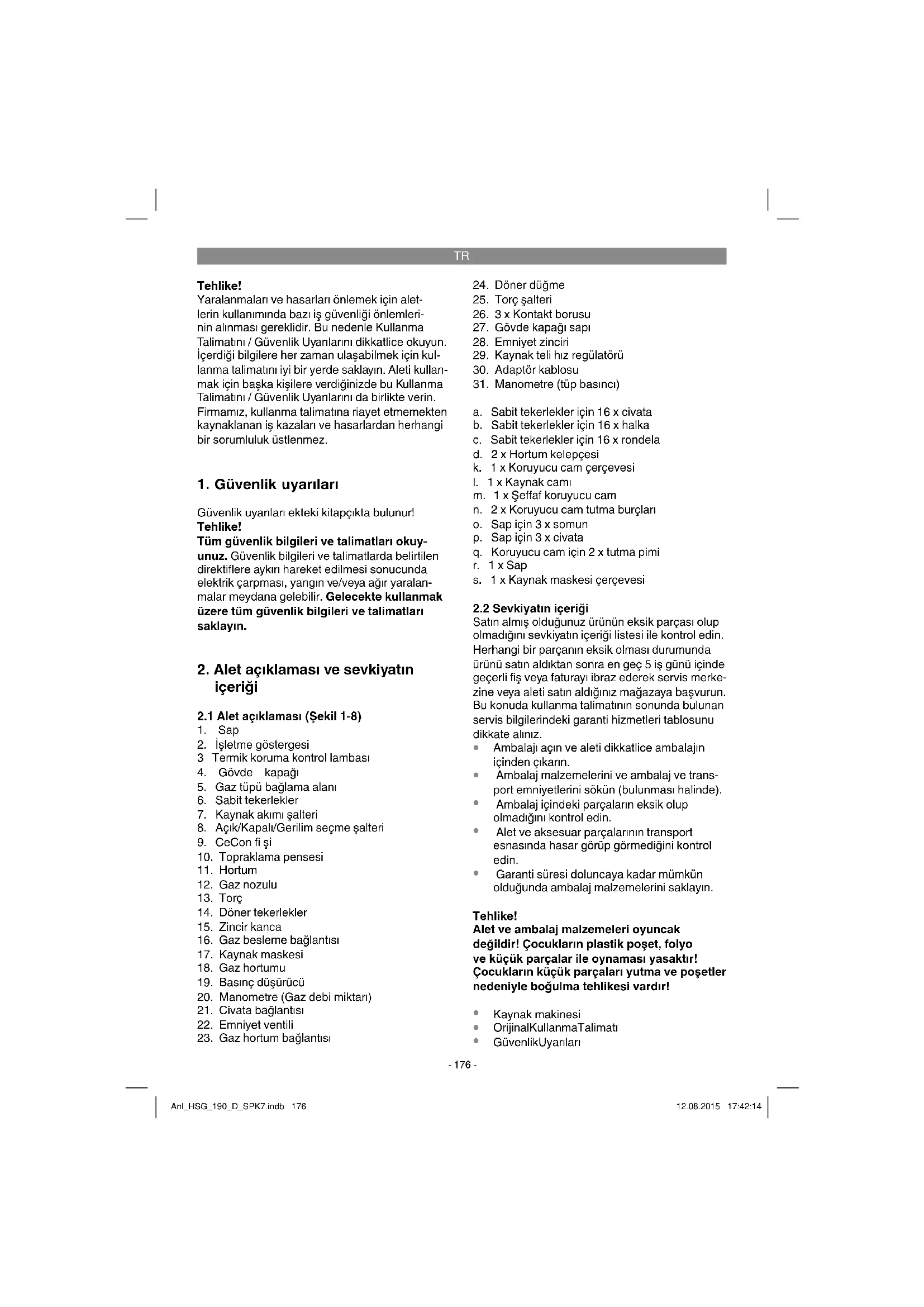

KULLANIM KILAVUZU HSG 190D Herkules

Yaralanmaları ve hasarları önlemek için aletlerin kullanımında bazı iş güvenliği önlemlerinin alınması gereklidir. Bu nedenle Kullanma Talimatını / Güvenlik Uyarılarını dikkatlice okuyun. İçerdiği bilgilere her zaman ulaşabilmek için kullanma talimatını iyi bir yerde saklayın. Aleti kullanmak için başka birine verdiğinizde bu Kullanma Talimatını / Güvenlik Uyarılarını da birlikte verin. Firmamız, kullanma talimatına riayet etmemekten kaynaklanan iş kazaları ve hasarlardan herhangi bir sorumluluk üstlenmez.

1. Güvenlik uyarıları

Güvenlik uyarıları ekteki kitapçıkta bulunur! Tehlike!

Tüm güvenlik bilgileri ve talimatları okuyunuz. Güvenlik bilgileri ve talimatlarda belirtilen direktiflere aykırı hareket edilmesi sonucunda elektrik çarpması, yangın ve/veya ağır yaralanmalar meydana gelebilir. Gelecekte kullanmak üzere tüm güvenlik bilgileri ve talimatları saklayın.

2. Alet açıklaması ve sevkiyat içeriği

2.1 Alet açıklaması (Şekil 1-8)

1. Sap
2. İşletme göstergesi 3 Termik koruma kontrol lambası
3. Gövde kapağı
4. Gaz tüpü bağlama alanı
5. Sabit tekerlekler
6. Kaynak akımı şalteri
7. Açık/Kapalı/Gerilim seçme şalteri
8. CeCon fişi
9. Topraklama pensesi
10. Hortum
11. Gaz nozulu
12. Tork
13. Döner tekerlekler
14. Zincir kancası
15. Gaz besleme bağlantısı
16. Kaynak maskesi
17. Gaz hortumu
18. Basınç düşürücü
19. Manometre (Gaz debi miktarı)
20. Cıvata bağlantısı
21. Emniyet ventili
22. Gaz hortum bağlantısı
23. Döner düğme
24. Torç salteri
25. 3 x Kontakt borusu
26. Gövde kapağı sapı
27. Emniyet zinciri
28. Kaynak teli hız regülatörü
29. Adaptör kablosu
30. Manometre (tüp basıncı)

a. Sabit tekerlekler için 16 x civata b. Sabit tekerlekler için 16 x halka c. Sabit tekerlekler için 16 x rondela d. 2 x Hortum kelepçesi k. 1x Koruyucu cam çerçevesi l. 1x Kaynak camı m. 1 x Şeffaf koruyucu cam n. 2x Koruyucu cam tutma burçları o. Sap için 3 x somun p. Sap için 3 x civata q. Koruyucu cam için 2 x tutma pimi r. 1x Sap s. 1 x Kaynak maskesi çerçevesi

2.2 Sevkiyatın içeriği

Satın aldığınız ürünün eksik parçası olup olmadığını sevkiyatın içeriği listesi ile kontrol edin. Herhangi bir parçanın eksik olması durumunda ürünü satın aldıktan sonra en geç 5 iş günü içinde geçerli fiş veya faturayı ibraz ederek servis merkezine veya aleti satın aldığınız mağazaya başvurun. Bu konuda kullanma talimatının sonunda bulunan servis bilgilerindeki garanti hizmetleri tablosunu dikkate alınız.

• Ambalajın imhası
• Ambalajı dikkatlice imha edin.
• Ambalajı dikkatlice imha edin.
• Ambalaj malzemelerini ve ambalaj ve taşıma emniyetlerini (bulunması halinde) sökün.
• Ambalaj içindeki parçaların eksik olup olmadığını kontrol edin. Alet ve aksesuar parçalarının taşıma esnasında hasar görüp görmediğini kontrol edin. Garanti süresi doluncaya kadar mümkün olduğunda ambalaj malzemelerini saklayın.

Tehlike!

Alet ve ambalaj malzemeleri oyuncak değildir! Çocukların plastik poşet, folyo ve küçük parçalar ile oynaması yasaktır! Çocukların küçük parçaları yutma ve poşetler nedeniyle boğulma tehlikesi vardır!

Kaynak makinesi - Orijinal Kullanma Talimatı Güvenlik Uyarıları

TR

3. Kullanım amacına uygun kullanım

Gazaltı kaynak makinesi, uygun kaynak teli ve kaynak gazı kullanılarak, sadece MAG (metal aktif gaz) metodu ile çelik malzemelerini kaynatmak için uygundur.

Makine yalnızca kullanım amacına göre kullanılacaktır. Kullanım amacının dışındaki tüm kullanımlar makinenin kullanılması için uygun değildir. Bu tür kullanım amacı dışındaki kullanımdan kaynaklanan hasar ve yaralanmalarda, yalnızca kullanıcı/işleten sorumlu olup üretici firma sorumlu tutulamaz.

Elektrik bağlantısı ile ilgili önemli uyarı

Bu alet EN 60974-10 standardının A sınıfına tabidir, bu demektir ki aletin elektrik enerjisinin düşük voltajlı ulusal elektrik şebekesinden sağlandığı konutlarda kullanılması öngörülmemiştir, zira elektrik şebekesinde meydana gelecek olumsuzluklarda alet parazit oluşmasına yol açabilir. Aleti, elektrik enerjisinin düşük voltajlı ulusal elektrik şebekesi üzerinden sağlandığı konutlarda kullanmak istediğinizde, elektromanyetik parazitleri kullanıcı için rahatsız etmeyecek seviyeye düşüren bir elektromanyetik filtre kullanmanız gerekir.

Alet, elektrik enerjisinin düşük voltajlı ulusal elektrik şebekesi üzerinden sağlanmadığı sanayi bölgeleri veya diğer bölgelerde yukarıda açıklanan filtrenin takılmasına gerek olmadan kullanılabilir.

Genel iş güvenliği önlemleri

Kullanıcı, aleti üretici firmanın talimatlarına uygun şekilde kurmak ve kullanmak ile yükümlüdür. Elektromanyetik parazitlerin tespit edilmesi durumunda bunların, yukarıda "Elektrik bağlantısı ile ilgili önemli uyarı" bölümünde açıklanan yardımcı teknik gereçler ile yok edilmesi kullanıcının sorumluluğundadır.

Emisyon azaltma

Ana elektrik akımı şebekesi. Kaynak aleti üretici firmanın talimatları doğrultusunda ana elektrik akımı şebekesine bağlanacaktır. Parazitler meydana geldiğinde örneğin ana elektrik akımı şebekesine filtre takılması gibi ek önlemlerin alınması gerekebilir (yukarıdaki "Elektrik bağlantısı ile ilgili önemli uyarı" bölümüne bakınız). Kaynak kablosu mümkün olduğu kadar kısa tutulmalıdır.

Kalp pili

Vücudunda elektronik cihaz (örneğin kalp pili vs.) taşıyan kişiler, ark kaynağı, oksijen kaynağı ile kesme ve delme veya punta kaynağının yapıldığı yerlerde bulunmadan önce, bu çalışma bölümlerinde oluşabilecek manyetik alanların yüksek elektrik akımı ile birlikte vücutlarındaki cihazlara zarar vermesini önlemek için doktoruna danışmalıdır.

Alet ticari kullanımlarda 12 ay, ticari olmayan hobi kullanımlarında 24 ay garantilidir ve garanti, aletin satın alındığı tarihten itibaren başlar.

4. Semboller ve teknik özellikler

EN 60974-1

Elektrik kaynağı makinesi ve sınırlı çalıştırma süreli kaynak akımı güç kaynakları için geçerli Avrupa Normu

U

Anma rölanti voltajı

U,

Şebeke voltajı

0 mm

Kaynak teli çapı

1

max Azami şebeke akımı ölçülendirme değeri

1

Kaynak akımı

~50 Hz

Şebeke frekansı

IP 21

Koruma türü

H

İzolasyon sınıfı

X

Çalıştırma süresi

Şebeke bağlantısı

TR

Dolgulu kaynak teli kullanılarak yapılan metal inert ve aktif gazlı kaynak işlemi

Değerleri azalan eğri sembolü

Transformatör

Sigorta şebeke bağlantısı içinde bulunur, Amper ana değeri

Makineyi nemli, ıslak ortamda veya yağmur altında depolamayın ve kullanmayın.

Kaynak makinesini kullanmadan önce kullanma talimatını dikkatlice okuyun ve içerdiği talimatlara riayet edin.

Şebeke bağlantısı: 230 V/400 V ~ 50 Hz Kaynak akımı: 25-160 A (maks. 190 A)

Calistirma süresi X%:	10	15	25	35	60	100
Kaynakakimi I2(A):
400 V: 160 130 100 85	55 /
230 V:/ 115 90 70 60	40 25

Boşta çalışma voltajı U₀ 41V

Kaynak teli tamburu maks.: 5 kg

Kaynak teli çapı: 0,6/0,8/1,0 mm

Sigorta: 16 A

Ağırlık: 36,3 kg

Kaynak süreleri ortam sıcaklığı 40°C olduğunda geçerlidir.

5. Çalıştırmadan önce

5.1 Montaj (Şekil 5-21)

5.1.1 Döner ve sabit tekerleklerin montajı (6/14)

Sabit tekerlekler (6) ve döner tekerlekler (14), 7, 9, 10, 11 numaralı şekillerde gösterildiği gibi monte edilecektir.

5.1.2 El maskesinin montajı (17)

Kaynakçı camını (l) ve üzerine şeffaf koruma camını (m), koruma camı çerçevesi (k) içine yerleştirin (Şekil 12). - Koruma camının tutma pimlerini (q) el maskesi çerçevesi (s) içindeki deliklere geçirin. (Şekil 13) - Koruma camı çerçevesini (k) kaynakçı camı (l) ve şeffaf koruma camı (m) ile birlikte iç taraftan el maskesi çerçevesi (s) içine yerleştirin, koruma camı çerçevesini (k) sabitlemek için koruma camı tutma burçlarını (n) koruma camının tutma pimleri (q) üzerine sabitleninceye kadar bastırarak takın. Şeffaf koruma camı (m) dış tarafa yerleştirilmelidir. (Şekil 14) El maskesi çerçevesinin (s) üst kenarını iç tarafa doğru bükün (Şekil 15/1.) ve üst kenarın köşelerini içeri doğru bükün (Şekil 15/2.). Sonra el maskesi çerçevesinin (s) dış kenarını iç tarafa doğru bükün (Şekil 15/3.) ve üst kenar köşeleri ile dış kenarları sıkıca birbirine bastırarak birleştirin. Kenar başına tutma pimlerini yerlerine geçirirken 2 kez kesin duyulabilir bir klik sesi algılanmalıdır (Şekil 15/4.) El maskesinin her iki üst kenarı Şekil 16'da gösterildiği gibi birbirine birleştirildiğinde tutma sapı (p) civatalarını dış taraftan el maskesinin 3 deliğine geçirin. (Şekil 17) El maskesini çevirin ve tutma sapını (r), tutma sapına (p) taktığınız 3 adet civatanın vida dişi içinden geçirin. Tutma sapını (r) 3 adet tutma sapı (o) somunu ile el maskesine sabitleyin. (Şekil 18)

TR

5.2 Gaz bağlantısı (Şekil 4-6, 19-25)

5.2.1 Gaz türleri

Kesintisiz kaynak teli ile yapılan kaynaklama işleminde koruyucu gaz gereklidir, koruyucu gazın özellikleri seçilen kaynak metoduna bağlıdır:

KoruyucugazıCO2 Argon/CO2
Kaynaklanacakmetal:Alasımsiz Çelik	X	X

5.2.2 Gaz tüpünün alet üzerine montajı (Şekil 19-25)

Gaz tüpü sevkiyatın içeriğine dahil değildir!

Gaz tüpünü 19-21 numaralı şekillerde gösterildiği gibi monte edin. Emniyet zincirinin (28) sıkı şekilde bağlı olmasına ve kaynak makinesinin devrilmeye karşı güvenli durmasına dikkat edin.

Tehlike! Gaz tüpünü koyma yerine (Şekil 19/5) sadece azami 20 litrelik gaz tüpü monte edilebilir. Daha büyük gaz tüpleri monte edildiğinde devrilme tehlikesi vardır, bu boyuttaki tüpler sadece makinenin yanına konulacaktır. Makinenin yanına konulan gaz tüpleri de devrilmeye karşı emniyet altına alınacaktır!

5.2.3 Gaz tüpünün bağlanması (Şekil 7, 24-27)

Tüpün koruma kapağını (Şekil 22/A) çıkardıktan sonra tüp ventilini (Şekil 22/B) kısaca açın. Bağlanacak yerin vida dişini de (Şekil 22/C) herhangi bir deterjan kullanmadan kuru bir bez ile temizleyin. Basınç düşürücüde (19) contanın bulunup bulunmadığını ve contanın iyi durumda olup olmadığını kontrol edin. Basınç düşürücüyü (19) saat yönünde gaz tüpünün bağlantı vida dişine (Şekil 23/C) takın (Şekil 23). Her iki hortum kelepçesini (d) gaz hortumu (18) üzerine geçirin. Gaz hortumunu (18) basınç düşürücüdeki (19) gaz hortumu bağlantısına (23) ve kaynak makinesindeki gaz besleme bağlantısına (16) takın ve her iki bağlantı yerinde hortum kelepçeleri (d) ile emniyet altına alın. (Şekil 24-25)

Tehlike! Sistemdeki bütün gaz bağlantılarının ve yerlerinin sızdırmazlığını kontrol edin! Gaz bağlantı yerlerini sızıntı spreyi veya sabunlu su ile kontrol edin.

5.2.4 Basınç düşürücünün açıklaması (Şekil 4/19)

Manometre (31) tüp basıncını bar olarak gösterir. Döner düğme (24) ile gaz debisi ayarlanabilir. Ayarlanmış olan gaz debisi manometrede (20) litre/dakika (l/min) olarak gösterilir. Gaz, gaz hortumundan (23) çıkar ve gaz hortumu (Şekil 3/18) üzerinden kaynak makinesine beslenir. (bkz. 5.2.3)

Not! Gaz debisini ayarlama işlemini daima Madde 6.1.3'de açıklandığı gibi yapın.

Basınç düşürücü, vida bağlantısı (21) ile gaz tüpüne monte edilir (bkz. 5.2.3).

Tehlike! Basınçlı kaplar üzerinde yapılacak çalışmalar ve onarımlar sadece uzman personel tarafından yapılacaktır. Arızalı basınçlı kapları daima servis adresine geri gönderin.

5.3 Elektrik bağlantısı

• Makineyi çalıştırmadan önce tip etiketi üzerinde belirtilen değerlerin mevcut şebeke değerleri ile aynı olup olmadığını kontrol edin.
• Makineyi sadece yönetmeliklere uygun olarak topraklanmış ve sigortalanmış koruma kontaklı prizlere bağlayarak çalıştırın.

Yangın, elektrik çarpması veya insanların yaralanmasını önlemek için aşağıda açıklanan uyarıları lütfen dikkate alın:

• Makine 230 V değerine ayarlanmış olduğunda makineyi 400 V anma gerilimi ile çalıştırmayın. Dikkat: Yangın tehlikesi!
• Anma gerilimini ayarlamadan önce lütfen makineyi şebeke bağlantısından ayırın.
• Makine çalışırken ana geriliminin ayarlanması yasaktır. Kaynak makinesini çalıştırmadan önce makinede ayarlanmış olan ana geriliminin güç kaynağı ile aynı olmasını dikkate alın.

Not:

Kaynak makinesi 400 V ~ 16 A-CEE konnektörü ile donatılmıştır. Kaynak makinesi 230 V ~ ile çalıştırılacağında makine ile birlikte gönderilen adaptör kablosunu Nr. 30 kullanın.

TR

5.4 Tel bobinin montajı (Şekil 1, 5, 6, 26-34)

Tel bobini sevkiyat içeriğine dahil değildir!

5.4.1 Tel türleri

Uygulanacak kaynak metoduna bağlı olarak çeşitli kaynak tellerine gerek duyulur. Kaynak makinesi çapları 0,6; 0,8 ve 1,0 mm olan kaynak telleri ile kullanılabilir. İlgili tel ilerletme makarası ve kontakt makarası makine ile birlikte gönderilir. Tel ilerletme makarası, kontakt makarası ve tel kesiti daima birbirine uymalıdır.

5.4.2 Tel bobin kapasitesi

Makineye ağırlıkları azami 5 kilograma kadar olan tel bobinleri monte edilebilir.

5.4.3 Tel bobinini yerleştirme

Gövde kapağını (Şekil 2/4)®, bunun®, gövde kapağını (Şekil 2/27)®, sapın arkasına doğru itin ve gövde kapağını (Şekil 2/4) ® - Telin düzeni şekilde boşalmasını sağlamak için bobin üzerindeki sargıların üst üste olup olmadığını kontrol edin.

Tel sürme ünitesinin açıklanması

(Şekil 26-27)

A Bobin sabitlemesi B Bobin tutma elemanı C Pim D Makara freni ayarlama civatası E İlerletme makarası tutma elemanı civatası F İlerletme makarası tutma elemanı G İlerletme makarası H Hortum yuvası I Baskı makarası J Baskı makarası tutma elemanı K Baskı makarası yayı L Karşı basınç ayarlama civatası M Kılavuz boru N Tel bobini O Tel bobini hareket ettirme deliği

Tel bobinini yerleştirme (Şekil 26, 27)

Tel bobinini (N) bobin tutma elemanı (B) üzerine koyun. Kaynak telinin ucunun tel kılavuz yeri tarafında bükülmüş olmasına dikkat edin, ok işaretine bakınız.

Bobin sabitlemesinin (A) bastırılmış ve pimin (C) tel bobini hareket ettirme deliği (O) içinde olmasına dikkat edin. Bobin sabitlemesi (A) tekrar tel bobini (N) üzerinden sabitlenmelidir. (Şekil 27)

Kaynak telinin geçirilmesi ve tel kılavuzunun ayarlanması (Şekil 28-34)

• Baskı makarası yayını (K) yukarı bastırın ve öne doğru çevirin (Şekil 28).
• Baskı makarası tutma elemanı (J), baskı makarası (I) ve baskı makarası yayı (K) ile birlikte aşağıya katlayın (Şekil 29).
• İlerletme makarası tutma elemanı civatalarını (E) açın ve ilerletme makarası tutma elemanını (F) yukarı doğru hareket ettirerek çıkarın (Şekil 30).
• İlerletme makarasını (G) kontrol edin. İlerletme makarasının (G) üst tarafında ilgili tel kalınlığı yazılı olmalıdır. İlerletme makarası (G) üzerinde 2 adet kılavuz oluk bulunur. İlerletme makarasını (G) gerektiğinde döndürün veya değiştirin. (Şekil 31)
• İlerletme makarası tutma elemanını (F) tekrar takın ve civatalarını sıkın. Gaz nozulunu (Şekil 5/12) sağ yöne döndürerek torçtan (Şekil 5/13) çıkarın, kontakt borusunu (Şekil 6/26) sökün (Şekil 5 - 6). Hortumu (Şekil 1/11) mümkün olduğunca kaynak makinesinden kıvrılmadan uzaklaşacak şekilde zemine koyun. Kaynak telinin ilk 10 cm uzunluğunu, herhangi bir kıvrım, kayma veya kirlenme olmayacak şekilde kesin. Kaynak telinin ucundaki talaşı temizleyin. Kaynak telini kılavuz borudan (M), baskı ve ilerletme makarası (G/l) arasından geçirerek hortum yuvasına (H) itin. (Şekil 32) Kaynak telini elinizle dikkatlice, torç (Şekil 5/13) ağzından yaklaşık 1 cm dışarı çıkacak şekilde hortum içine yerleştirin. Karşı basınç (L) ayarlama civatasını birkaç tur çözün. (Şekil 34)
• Baskı makarası tutma elemanını (J) baskı makarası (I) ve baskı makarası yayı (K) ile tekrar yukarı katlayın ve baskı makarası yayı (K) tekrar karşı basınç ayarlama civatasına (L) asın (Şekil 33). Karşı basınç (L) ayarlama civatasını, kaynak teli, baskı makarası (I) ve ilerletme makarası (G) arasında ezilmeden sıkışacak şekilde bağlı kalacak durumda ayarlayın. (Şekil 34) Kullanılan kaynak teli çapına uygun kontakt borusunu (Şekil 6/26) torç (Şekil 5/13) üzerine civatalayın ve gaz nozulunu sağ yöne döndürerek sabitleyin (Şekil 5/12).
• Makara freni (D) ayarlama civatasını, kaynak teli daha hareket edecek şekilde ve tel beslemesi frenlendikten sonra makara otomatik olarak duracak şekilde ayarlayın.

6. Kullanım

6.1 Ayarlama

Kaynak makinesinin ayarlanması kullanım amacına ve durumuna göre farklı olduğundan ayarlama işlemini deneme kaynağı yaptıktan sonra yapmanızı tavsiye ederiz.

6.1.1 Kaynak akımının ayarlanması

Kaynak akımı 6 kademe ile Açık/Kapalı/Kaynak akım şalteri (Şekil 1/7) ile ayarlanabilir. Gerekli olan kaynak akımı malzeme kalınlığına, istenilen kaynak derinliğine ve kullanılan kaynak teli çapına bağlıdır.

6.1.2 Tel ilerletme hızının ayarlanması

Tel ilerletme hızı otomatik olarak kullanılan akım ayarına uyarlanır. Kaynak teli hız ince ayarı kademesiz olarak kaynak teli hız regülatörü (Şekil 1/29) ile yapılabilir. Ayarlama işlemine 5. kademeden başlanması tavsiye edilir, bu kademe orta değeri oluşturur ve gerektiğinde ayar değiştirilebilir. Gerekli olan tel miktarı malzeme kalınlığına, istenilen kaynak derinliğine ve kullanılan kaynak teli çapına bağlıdır, ayrıca kaynaklanacak malzemeler arasındaki açıklığa da bağlıdır.

6.1.3 Gaz debisinin ayarlanması

Gaz debisi kademesiz olarak basınç düşürücüde (Şekil 4/19) ayarlanabilir. Ayarlanan değer manometrede (Şekil 4/20) litre/dakika (l/min) olarak gösterilir. Hava akımı olmayan mekanlar için tavsiye edilen gaz debi değeri: 5-15 l/min.

Gaz debisini ayarlamak için önce, gereksiz tel sarfiyatını önlemek için tel ilerletme ünitesinin germe kolunu (Şekil 26/K) açın (bkz. 5.4.3). Şebeke bağlantısını gerçekleştirin (bkz. Madde 5.3), Açık/Kapalı/Kaynak akım şalterini (Şekil 1/7;8) 1; 230 V/400 V nolu kademeye ayarlayın ve gaz akışını açmak için torç şalterine (Şekil 5/25) basın. Sonra basınç düşürücüde (Şekil 4/19) istenilen gaz debisini ayarlayın.

Döner düğmeyi sol yöne çevirme (Şekil 4/24): Düşük gaz debisi. Döner düğmeyi sağ yöne çevirme (Şekil 4/24): Yüksek gaz debisi.

Tel ilerletme ünitesinin baskı makarası yayını (Şekil 26/K) tekrar sıkın.

6.2 Elektrik bağlantısı

6.2.1 Şebeke bağlantısı

Bkz. Madde 5.3

6.2.2 Topraklama pensesini bağlama (Şekil 1/10)

Makinenin topraklama pensesini (10) mümkün olduğunca kaynaklanacak yerin yakınına bağlayın. Pensenin temas edeceği yerin çıplak metal olmasına dikkat edin.

6.3 Kaynaklama

Makinenin elektrik bağlantısı, gaz bağlantısı ve kaynak devresi ile ilgili tüm bağlantıları gerçekleştirdikten sonra kaynak çalışmasını şu şekilde uygulayabilirsiniz: Kaynaklanacak malzemelerin kaynak yapılacak yerinin boyalı olmaması, metal kaplamasının bulunmaması, üzerinde kirlenme, pas, yağ ve rutubet olmamasına dikkat edin. Kaynak akımı, tel ilerletmesi ve gaz debisini kaynak uygulamasına uygun şekilde ayarlayın (bkz. 6.1.1-6.1.3).

Kaynak maskesini (Şekil 3/17) yüzünüzün önünde tutun ve gaz nozulunu kaynak yapılacak yere yönlendirin. Sonra torç şalterine basın (Şekil 5/25).

Ark oluştuğunda makine kaynak telini ilerlemeye başlar. Kaynak yeri yeterli büyüklükte olduğunda torcu yavaşça kaynak yapılmak istenilen kenar boyunca hareket ettirin. Kaynak yerini biraz büyütmek için gerektiğinde torcu biraz sağa sola hareket ettirin.

Kaynak akımı, tel ilerletme hızı ve gaz debisinin ideal ayarını deneme kaynaklaması yaparak tespit edin ve ondan sonra ayarlayın. İdeal kaynak uygulaması düzenli kaynak sesinin duyulduğu uygulamadır. Kaynak derinliği, kaynak yapılan yerde oluşan dikiş malzemenin içinden aşağı düşmeyecek derinlikte olmalıdır.

6.4 Koruma tertibatları

6.4.1 Termik koruma

Kaynak makinesi, trafoyu aşırı ısınmaya karşı koruyan termik koruma elemanı ile donatılmıştır. Termik koruma elemanı devreye girdiğinde makinedeki kontrol lambası (3) yanar. Bu durumda kaynak makinesini belirli bir süre soğumaya bırakın.

7. Elektrik kablosunun değiştirilmesi

Tehlike!

Bu aletin elektrik kablosu hasar gördüğünde oluşabilecek herhangi bir tehlikenin önlenmesi için kablo, üretici firma veya yetkili servis veya uzman bir personel tarafından değiştirilecektir.

8. Temizleme, Bakım ve Yedek Parça Siparişi

Tehlike!

Temizlik çalışmalarından önce elektrik kablosunu prizden çıkarın.

8.1 Temizleme

• Koruma tertibatı, havalandırma delikleri ve motor gövdesini mümkün olduğunca toz ve kirden temiz tutun. Aleti temiz bir bez ile silin veya düşük basınçlı hava ile üfleyerek temizleyin. Aleti kullandıktan hemen sonra temizlemenizi tavsiye ederiz. Aleti düzenli olarak nemli bir bezle ve sıvı sabunla temizleyin. Temizleme deterjanı veya solvent malzemesi kullanmayınız, bu malzemeler aletin plastik parçalarına zarar verebilir. Cihazın içine su girmemesine dikkat edin. Elektrikli aletin içine su girmesi elektrik çarpması riskini yükseltir.

8.2 Bakım

Cihaz içinde bakımı yapılması gereken başka bir parça yoktur.

8.3 Yedek parça siparişi:

Yedek parça siparişi yapılırken şu bilgiler verilmelidir:

Cihaz tipi, Cihazın ürün numarası, Cihazın kod numarası, İstenilen yedek parçanın yedek parça numarası

Güncel bilgiler ve fiyatlar internette www.isc-gmbh.info sayfasında açıklanmıştır.

9. Bertaraf etme ve geri kazanım

Taşıma hasarlarını önlemek için alet bir ambalaj içinde sevk edilir. Bu ambalaj hammaddedir ve böylece geri kazanılabilir veya geri kazanım sistemine iade edilebilir. Alet ve aksesuarlar, örneğin metal ve plastik gibi çeşitli malzemelerden meydana gelir. Arızalı parçalar evsel atıkların atıldığı çöpe atmayın. Alet, yönetmeliklere uygun şekilde bertaraf edilmesi için özel atık toplama merkezlerine teslim edilmelidir. Bu atık toplama merkezlerinin nerede olduğunu yerel yönetimlerden öğrenebilirsiniz.

10. Depolama

Alet ve aksesuar parçalarını karanlık, kuru ve dona karşı korunmuş ve çocukların erişemeyeceği bir yerde saklayın. Optimal depolama sıcaklığı 5°C ile 30°C arasındadır. Elektrikli aleti orijinal ambalajı içinde saklayın.

11. Arıza arama

Ariza Sebebı	Giderilmesi
İlerletme makarası)dön+muyor	- Şebeke gerilimi yok - Tel ilerletme makarası regulatürü 0ayaarinda	- Bağlantıyı kontrol edin - Ayan kontrol edin
İlerletme makarası)dön+muyor fakat telbeslemesi yok	-Makarabaskmiş kottü (bkz. 5.4.3)- Makara freni çok siki olarakayarlandi (bkz. 5.4.3)- ilerletme makarası kirti / hasarlı (bkz. 5.4.3)- Hortum hasarli- Kontakt borusunun ölcösü yanlış /kirti / asinmiş (bkz. 5.4.3)- Kaynak teli gaz nozuluna /kontaktborusuna kaynamış	-Ayan kontrol edin - Ayan kontrol edin - Temizleyin ve/veyadehyegristirin - Tel beslemesi kaplamasınti kontrol edin - Temizleyin ve/veyadehyegristirin - Açın
Makine uzun birçalısma süresin-den sonra artikçalımýor, termikkoruma kontrollambasi (3) yanıyor	- Makine, çok uzun uygulama ve/veya torcu geri çekme süresinriyet edilmediğinden aşırı isinmiştr	- Makineyi en az 20-30 dakika soğumaya birakin
KaynakDMIŞkıketü	- Yanlış kaynak akimi/telel erletme.Here (bkz. 6.1.1/6.1.2)- Gaz az / yok (bkz. 6.1.3)	-Ayan kontrol edin - Ayan kontrol edin ve/veya gazın do-lum basincınti kontrol edin

TR

Sadece AB Ülkeleri İçin Geçerlidir

Elektrikli cihazları çöpe atmayınız.

Elektrikli ve elektronik aletler ile ilgili 2012/19/AB nolu Avrupa Yönetmeliğince ve ilgili yönetmeliğin ulusal normlara uyarlanması sonucunda kullanılmış elektrikli aletler ayrıştırılmış olarak toplanacak ve çevreye zarar vermeyecek şekilde geri kazanım sistemlerine teslim edilecektir.

Kullanılmış Cihazların İadesi Yerine Uygulanacak Geri Dönüşüm Alternatifi: Kullanılmış elektrikli alet ve cihaz sahipleri bu eşyalarını iade etme yerine alternatif olarak, yönetmeliklere uygun olarak çalışan geri dönüşüm merkezlerine vermekle yükümlüdür. Bunun için kullanılmış cihaz, ulusal dönüşüm ekonomisi ve atık kanununa göre atıkların ayrıştırılmasını sağlayan kullanılmış cihaz teslim alma yerine teslim edilecektir. Kullanılmış alet ve cihazlara eklenen ve elektrikli sistemi bulunmayan aksesuar ile yardımcı malzemeler bu düzenlemeden muaf tutulur.

Ürünlerinin dokümantasyonu ve evraklarının kısmen olsa dahi kopyalanması veya başka şekilde çoğaltılması, yalnızca iSC GmbH firmasının özel onayı alınmak şartıyla serbesttir.

Teknik değişiklikler olabilir

TR

Servis Bilgileri

Garanti Belgesinde belirttiğimiz ülkelerde uzman servis partnerleri ile birlikte çalışırız, bu partnerlerin irtibat bilgileri Garanti Belgesinde açıklanmıştır. Onarım, yedek parça ve sarf malzemesi ihtiyaçlarında bu partner kuruluşlarımız size memnuniyetle yardımcı olacaktır.

Bu ürünümüzde aşağıda açıklanan parçalar doğal veya kullanımdan kaynaklanan bir aşınmaya maruz kalırlar ve aşağıda açıklanan sarf malzemelerine ihtiyaç duyulur.

Kategori Örnek
Aşınma parçaları*	ilerletme makarası, kaynak teli elemani,Şase pensesi
Sarf malzemesi/Sarf parçaları* Kaynak teli,hamlac,	temas borusu
Eksik parçalar

• Sevkiyatın içeriğine dahil olması zorunlu değildir!

Ayıplı mal veya eksik parça söz konusu olduğunda durumu internette www.isc-gmbh.info sayfasına bildirmenizi rica ederiz. Arıza bildiriminizde arızayı ayrıntılı olarak açıklayın ve bunun için aşağıda açıklanan soruları cevaplayın:

Alet hiç bir kez çalışmadı mı yoksa baştan beri mi arızalıydı? - Arıza meydana gelmeden önce herhangi anormal bir durum dikkatinizi çekti mi (arıza öncesi semptomlar)? - Sizce aletin arızalı ana işlevi nedir (ana semptom)? Bu işlevi açıklayınız.

TR

Garanti belgesi

Sayın Müşterimiz,

Ürünleriniz üretim esnasında sıkı bir kalite kontrolden geçirilir. Buna rağmen alet veya cihazınız tam doğru şekilde çalışmadığında ve bozulduğunda bu durumdan dolayı üzgün olduğumuzu belirtir ve bozuk olan aleti Garanti Belgesi üzerinde açıklanan adrese göndermenizi veya aleti satın aldığınız mağazaya başvurmanızı rica ederiz. Garanti haklarından faydalanmak için aşağıdaki kurallar geçerlidir:

1. Bu garanti koşulları, ilgili üretici firmanın yasal garanti hükümlerine ek olarak müşterilerine tanıdığı ek maddeleri düzenler. Kanuni Garanti Haklarınız bu Garanti düzenlemesinden etkilenmez ve saklı kalır. Garanti kapsamında sunduğumuz hizmetler ücretsizdir.
2. Söz konusu garanti hizmeti kapsamı sadece ilgili üretici firmadan satın aldığınız yeni alet için geçerli olup malzeme veya imalat hatasını kapsar. Ayıplı malın telafisi, ilgili arızanın giderilmesi veya aletin yenisi ile değiştirilmesi ile sınırlıdır ve bu seçim firmamıza aittir. Aletlerimizin ve cihazlarımızın ticari ve endüstriyel kullanım amacı için tasarlanmadığı lütfen dikkate alınız. Bu nedenle aletin ticari ve endüstriyel işletmelerde kullanılması veya benzer çalışmalarda çalıştırılması durumunda Garanti Sözleşmesi geçerli değildir.
3. Garanti kapsamına dahil olmayan durumlar:
4. Montaj talimatına veya yönergelere aykırı yapılan montajlardan ve tesisatlardan kaynaklanan hasarlar, kullanma talimatına riayet etmeme nedeniyle oluşan hasarlar (örneğin yanlış bir şebeke gerilimine veya akım türüne bağlama gibi), kullanım amacına veya talimatlara aykırı kullanımdan kaynaklanan hasarlar veya bakım ve güvenlik talimatlarına riayet edilmemesinden kaynaklanan hasarlar veya aletin anormal çevre koşullarına maruz bırakılması veya bakım ve temizlik çalışmalarının yetersiz olmasından kaynaklanan hasarlar.
5. Kullanım amacına veya talimatlara aykırı kullanımdan kaynaklanan hasarlar (örneğin alete aşırı yüklenme veya kullanımına izin verilmeyen alet veya aksesuar), aletin/cihazın içine yabancı maddenin girmesi (örneğin kum, taş veya toz, transport hasarları), zor kullanma veya harici zorlamalardan kaynaklanan hasarlar (örneğin aşağı düşme nedeniyle oluşan hasar). -Kullanıma bağlı olağan veya diğer doğal aşınma nedeniyle oluşan hasarlar.
6. Garanti süresi 60 aydır ve garanti süresi aletin satın alındığı tarihe başlar. Arızayı tespit ettiğinizde garanti hakkından faydalanma talebi, garanti süresi dolmadan iki hafta önce bildirilmelidir. Garanti süresi dolduktan sonra garanti hakkından faydalanma talebinde bulunulamaz. Aletin onarılması veya değiştirilmesi garanti süresinin uzamasına yol açmaz; ayrıca onarılan alet veya takılan parçalar için yeni bir garanti süresi oluşmaz. Bu aynı zamanda yerinde verilen Servis Hizmetleri için de geçerlidir.
7. Garanti hakkından faydalanmak için arızalı aleti www.isc-gmbh.info sayfasına bildirin. Aletin arızası garanti kapsamına dahil olduğunda size en kısa zamanda onarılmış veya yeni bir alet gönderilecektir.

Aşınma, sarf ve eksik parçalar için bu Kullanma Talimatının servis bilgileri bölümündeki garanti koşullarında belirtilen kısıtlamalara atıfta bulunuruz.

Bu cihazı kullanmadan önce, yaralanmaları ve hasarları önlemek için belirli güvenlik kurallarına uymanız gerekir. Bu nedenle, bu kullanım kılavuzunu / güvenlik talimatlarını dikkatlice okuyun. Bunları, ihtiyaç duyduğunuzda gerekli bilgiye sahip olmak için güvenli bir yerde saklayın. Cihazı başkalarına verirseniz, bu kullanım kılavuzunu / güvenlik talimatlarını da onlara iletin. Bu kılavuzun ve güvenlik talimatlarının ihlali sonucu meydana gelen yaralanma veya hasarlardan sorumlu değiliz.

1. Güvenlik Talimatları

İlgili güvenlik talimatları ekteki broşürlerde bulunmaktadır! Tehlike! Tüm güvenlik talimatlarını ve teknik gereksinimleri okuyun. Güvenlik talimatlarına ve teknik gereksinimlere uyulmaması durumunda elektrik çarpması, yangın ve/veya ciddi yaralanma riski vardır. Gelecekte başvurmak üzere tüm güvenlik talimatlarını ve teknik gereksinimleri saklayın.

2. Cihaz Bileşenleri ve Kurulum Parçaları

2.1 Cihaz Bileşenleri (Şekil 1-8)

1. 1. Tutamak 2. Çalışma modu göstergesi
2. 3. Sıcaklık kontrol lambası
3. 4. Gövde kapağı
4. 5. Gaz tüpü montaj yeri
5. 6. Soğuk su ızgarası
6. 7. Kaynak akımı anahtarı 8. Açma-kapama / voltaj seçim anahtarı
7. 9. Seçici düğme
8. 10. Toprak kelepçesi
9. Pykab Ba6ope
10. Conno rasa
11. Topelka
12. HanpaBIAIOUne polnKu
13. Kpok uei
14. IopcoeHHe HIOB0da ra3a
15. CBapoHbI 3KpaH
16. Koruyucu gaz hortumu
17. Redüktör
18. Manometre (akan gaz miktarı)
19. Vidalı bağlantı
20. Emniyet valfi
21. Koruyucu gaz hortumu bağlantısı
22. Ayar düğmesi
23. Brülör anahtarı
24. 3-e HoHTaKTHbIe Tpy6bl
25. RyKoRTKa KpbIuKN Kopnyca
26. CtpaxoBOyHnA ueB
27. PeryIaTOp ckopocTN CBapOuHOro 3neKtpoDa
28. NepexoHbI KabeIb

31.MaHOMeTp（aBHeHnE B6aIIOHe)

a. 16-M BINTOB DJIY XOIOBbIX POINHOB

b. 16-M npyHKHHbIX CTONOPHbIX KOJIeC dIa XOIOBbIX POJIKOB

c. 16-M NOHJIaIbIX WaIbI XOIOBbIX POJIKOB

TR Ürünü ile ilgili AB direktifleri ve normlar gereğince aşağıda açıklanan uygunluk belirlenir.
