KULLANIM KILAVUZU IW 100 Herkules

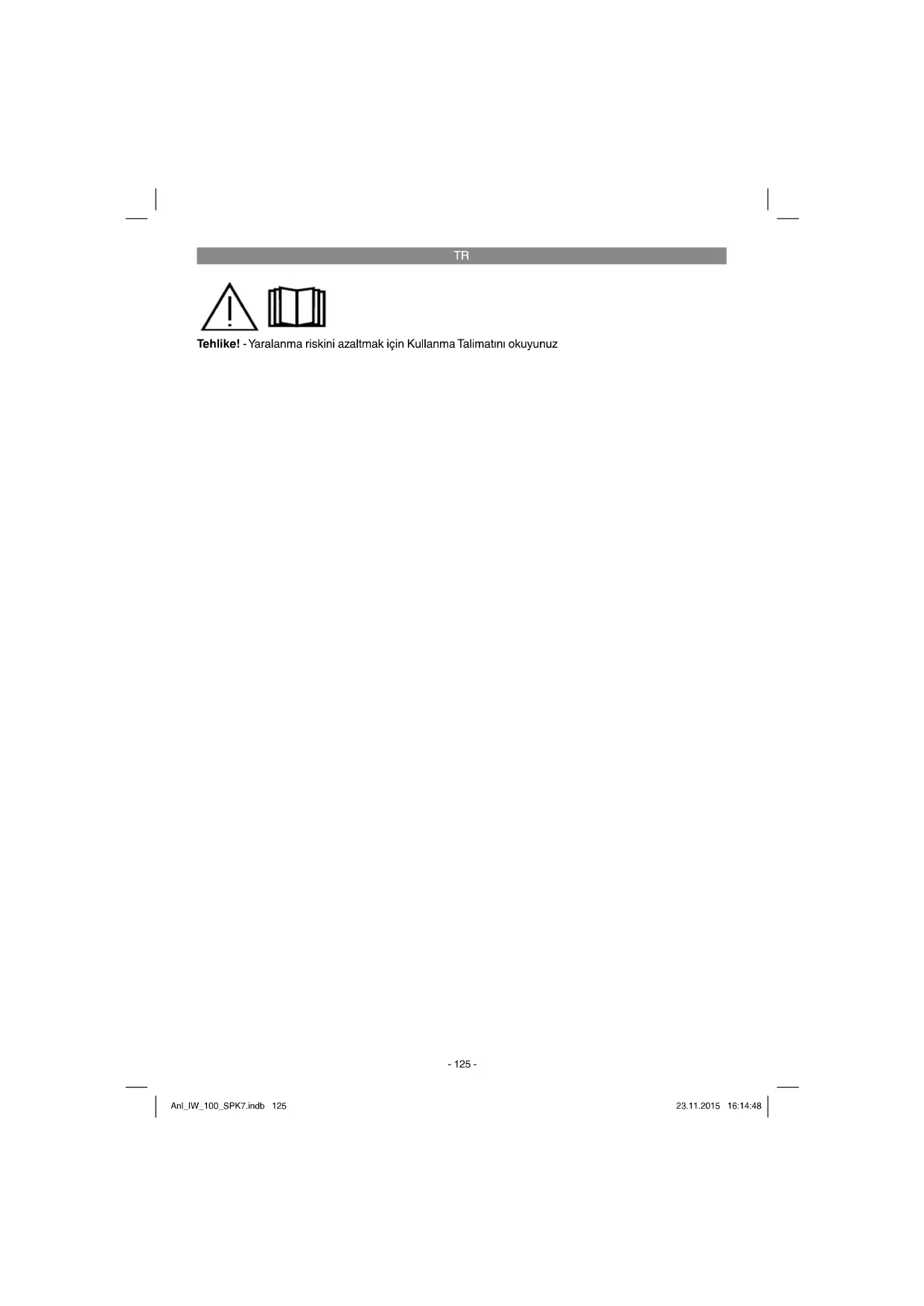

Tehlike! - Yaralanma riskini azaltmak için Kullanma Talimatını okuyunuz Anl_IW_100_SPK7.indb 125Anl_IW_100_SPK7.indb 125 23.11.2015 16:14:4823.11.2015 16:14:48TR

Tehlike! Yaralanmaları ve hasarları önlemek için alet- lerin kullanımında bazı iş güvenliği önlemleri- nin alınması gereklidir. Bu nedenle Kullanma Talimatını / Güvenlik Uyarılarını dikkatlice okuyun. İçerdiği bilgilere her zaman ulaşabilmek için kul- lanma talimatını iyi bir yerde saklayın. Aleti kullan- mak için başka kişilere verdiğinizde bu Kullanma Talimatını / Güvenlik Uyarılarını da birlikte verin. Firmamız, kullanma talimatına riayet etmemekten kaynaklanan iş kazaları ve hasarlardan herhangi bir sorumluluk üstlenmez.

1. Güvenlik uyarıları

Güvenlik uyarıları ekteki kitapçıkta bulunur! Tehlike! Tüm güvenlik bilgileri ve talimatları okuy- unuz. Güvenlik bilgileri ve talimatlarda belirtilen direktifl ere aykırı hareket edilmesi sonucunda elektrik çarpması, yangın ve/veya ağır yaralan- malar meydana gelebilir. Gelecekte kullanmak üzere tüm güvenlik bilgileri ve talimatları saklayın.

2. Alet açıklaması ve sevkiyatın

2.1 Alet açıklaması (Şekil 1)

1. Kaynak akımı ayarlama potansiyometresi/

2. Kaynak akımı skalası

3. İşletme kontrol lambası

4. Aşırı ısınma kontrol lambası

2.2 Sevkiyatın içeriği

Satın almış olduğunuz ürünün eksik parçası olup olmadığını sevkiyatın içeriği listesi ile kontrol edin. Herhangi bir parçanın eksik olması durumunda ürünü satın aldıktan sonra en geç 5 iş günü içinde geçerli fi ş veya faturayı ibraz ederek servis merke- zine veya aleti satın aldığınız mağazaya başvurun. Bu konuda kullanma talimatının sonunda bulunan servis bilgilerindeki garanti hizmetleri tablosunu dikkate alınız.

Ambalajı açın ve aleti dikkatlice ambalajın içinden çıkarın.

Ambalaj malzemelerini ve ambalaj ve trans- port emniyetlerini sökün (bulunması halinde).

Ambalaj içindeki parçaların eksik olup olmadığını kontrol edin.

Alet ve aksesuar parçalarının transport esnasında hasar görüp görmediğini kontrol edin.

Garanti süresi doluncaya kadar mümkün olduğunda ambalaj malzemelerini saklayın. Tehlike! Alet ve ambalaj malzemeleri oyuncak değildir! Çocukların plastik poşet, folyo ve küçük parçalar ile oynaması yasaktır! Çocukların küçük parçaları yutma ve poşetler nedeniyle boğulma tehlikesi vardır!

Orijinal Kullanma Talimatı

3. Kullanım amacına uygun kullanım

Makine yalnızca kullanı m amacına göre kullanılacaktır. Kullanım amacının dışındaki tüm kullanımlar makinenin kullanılması için uygun değildir. Bu tür kullanım amacı dışındaki kullanımlardan kaynaklanan hasar ve yaralan- malarda, yalnızca kullanıcı/işletici sorumlu olup üretici fi rma sorumlu tutulamaz. Lütfen cihazlarımızın ticari, zanaatkarlar veya endüstriyel kullanım için uygun olmadığını ve bu kullanımlar için tasarlanmadığını dikkate alın. Ale- tin ticari, zanaatkarlar veya endüstriyel veya ben- zer kullanımlarda kullanılmasından kaynaklanan hasarlar garanti kapsamına dahil değildir. Anl_IW_100_SPK7.indb 126Anl_IW_100_SPK7.indb 126 23.11.2015 16:14:4823.11.2015 16:14:48TR

4. Semboller ve teknik özellikler

EN 60974-1 S ınırlı çalıştırma süresine sahip el ark kaynağı ma- kineleri için geçerli Avrupa Normu.

1 max Şebekeden çekilen en büyük akım

1eff En yüksek şebeke akımının efektif değeri [A] Anma değerli sigorta Amperi

Anma açık devre gerilimi

Kaynak akımı Ø mm Elektrod çapı Düşen eğri sembolü Örtülü elektrodlar ile elden yapılan ark kaynağı çalışması sembolü 1 Faz – Şebeke bağlantısı Makineyi ıslak, rutubetli ortamlarda veya yağmur altında kullanmayın veya depolamayın Kaynak makinesini kullanmadan önce Kullanma Talimatını dikkatlice okuyun ve içindeki bilgilere riayet edin. IP 21 S Koruma türü

5. Taşıma kayışının montajı (Şekil

3/4) Ta şıma kayışını (11), Şekil (3-4)’de gösterildiği gibi takkınız.

Güç besleme kablosunun bağlanması Elektrik kablosunu (7) güç besleme kablosuna bağlamadan önce tip etiketinde belirtilen elektrik değerlerinin mevcut güç besleme kablosunun elektrik değerleri ile aynı olup olmadığını kontrol edin. Tehlike! Fiş sadece uzman elektrik personeli tarafından değiştirilecektir. Anl_IW_100_SPK7.indb 127Anl_IW_100_SPK7.indb 127 23.11.2015 16:14:4823.11.2015 16:14:48TR

Kaynak kablosunun bağlanması (Şekil 5) Tehlike! Kaynak kablosu (8/9) bağlama çalışmalarını sadece kaynak makinesinin fi şi priz- den çıkarılmış olduğunda yapın! Kaynak kablosunu Şekil 5’de gösterildiği gibi bağlayın. Bunun için elektrod pensesi (8) ve şase pensesinin (9) fi şlerini (12) makinenin ilgili so- ketlerine (5/6) takın ve fi şleri (12) saat yönünde döndürerek sabitleyin. Elektrod pensesi (8) kab- losu normal olarak artı kutup soketine (5) ve şase pensesi (9) kablosu ise eksi kutup (6) soketine bağlanır. Açma/Kapatma (Şekil 2) Potensiyometreyi (1) kaynak akımı skalasının (2) sıfır ayarından saat yönünde döndürerek kaynak makinesini çalıştırın. Bu durumda işletme kontrol lambası (3) yanar. Potensiyometreyi (1), saat yönünün aksi istika- metinde döndürerek kaynak akımı skalasının (2) sıfır pozisyonuna ayarlayarak kaynak makinesini kapatın. Bu durumda işletme kontrol lambası (3) söner.

7. Kaynak hazırlıkları

Şase pensesini (9), direkt olarak kaynatılacak iş parçasına veya iş parçasının üzerine koyulduğu altlığa bağlayın. Dikkat, kaynatılacak iş parçasının topraklama hattı ile direkt temas etmesini sağlayın. Bu nedenle penseyi bağlarken penseyi boyalı ve/veya izola- syonlu bölümlere bağlamaktan kaçının. Elektrod tutma kablosunun ucunda elektrodları sıkıştırmak için özel bir pense bulunur. Kaynak çalışması esnasında kaynak maskesini sürekli kullanın. Kaynak maskesi, gözlerin ark kaynağından kaynaklanan zararlı ışınlardan korunmasını ve kaynatılacak yere tam bakabilmeyi sağlar.

Makinenin elektrik bağlantısı ile kaynak devresi ile ilgili tüm bağlantıları gerçekleştirin. Örtülü elektrodların çoğu makinenin artı kutbuna bağlanır. Fakat bazı özel tür elektrodlar kaynak makinesinin eksi kutbuna bağlanır. Bu konuda üretici fi rmanın elektrod türü ve doğru kutba bağlama ile ilgili talimatlarına riayet ediniz. Kaynak kablolarını (8/9) makinenin ilgili soketlerine (5/6) uyarlayın. Elektrodun örtülü olmayan ucunu elektrod pensesine (8) sıkıştırın ve şase pensesini (9) kaynaklanacak iş parçasına bağlayın. Pense ile iş parçası arasında iyi bir iletkenliğin olmasına dikkat edin. Kaynak makinesinin şalterini açın ve kullanılan elektrod için uygun olan kaynak akımını potensiyometre (1) ile ayarlayın. Kaynak maskesini yüzünüze tutun ve elektrodun ucu- nu iş parçasına sürterek elektrodun aynı kibrit yakar gibi ateşlenmesini sağlayın. Bu metod ark kaynağını başlatmak için en iyi metodtur. Doğru elektrod kalınlığı ve kaynak akımını seçip seçmediğinizi deneme parçası üzerinde test edin. Elektrod Ø (mm) ........................Kaynak akımı (A) 1,6............................................................40-50 A 2 ............................................................ 40 - 80 A 2,5 ....................................................... 60 - 110 A Dikkat! Elektrodu iş parçasının üzerinde, iş parçasını delecek şekilde hareket ettirmeyin, elektrod bu şekilde hareket ettirildiğinde iş parçası hasar gö- rebilir ve ark kaynağının ateşlenmesi zorlaşır. Ark kaynağı ateşlendiği anda elektrod ile iş parças ı arasında, kullanılan elektrod kalınlığına uygun belirli bir mesafe tutun. Kaynatma işlemi boyunca bu aralık sabit tutulacaktır. Elektrod çalışma yönünde, yaklaşık 20/30 derece eğimle hareket ettirilecektir. Kullanılmış elektrodları penseden çıkarmak veya kaynatılmış iş parçalarını herhangi bir şekilde hareket ettirmek için pense kullanın. Kaynak işleminden sonra elektrod pensesinin (1) daima izolasyonlu olarak yere koyulmasına dikkat edin. Kaynak dikişi üzerinde oluşan cüruf kabuğu an- cak soğuduktan sonra temizlenecektir. Ya r ıda kesilen kaynak dikişine yarıda bırakılan ye- rinden tekrar devam etmeden önce cüruf kabuğu temizlenecektir.

9. Aşırı ısınma koruması

Kaynak makinesi, kaynak trafosunu aşırı ısınmaya karşı koruyan bir aşırı ısınma koruma düzeni ile donatılmıştır. Aşırı ısınma koruma düzeni devreye girdiğinde makinedeki kontrol lambası (4) yanar. Lamba yandığında kaynak makinesinin belirli bir süre soğumasını bekleyin. Anl_IW_100_SPK7.indb 128Anl_IW_100_SPK7.indb 128 23.11.2015 16:14:4923.11.2015 16:14:49TR

değiştirilmesi Tehlike! Bu aletin elektrik kablosu hasar gördüğünde oluşabilecek herhangi bir tehlikenin önlenmesi için kablo, üretici fi rma veya yetkili servis veya uz- man bir personel tarafından değiştirilecektir.

11. Temizleme, Bakım ve Yedek

Parça Siparişi Tehlike! Temizlik çalışmalarından önce elektrik kablosunu prizden çıkarın.

Koruma tertibatı, havalandırma delikleri ve motor gövdesini mümkün olduğunca toz ve kirden temiz tutun. Aleti temiz bir bez ile silin veya düşük basınçlı hava ile üfleyerek temiz- leyin.

Aleti kullandıktan hemen sonra temizlemenizi tavsiye ederiz.

Aleti düzenli olarak nemli bir bezle ve sıvı sabunla temizleyin. Temizleme deterjanı veya solvent malzemesi kullanmayınız, bu malze- meler aletin plastik parçalarına zarar verebilir. Cihazın içine su girmemesine dikkat edin. Elektrikli aletin içine su girmesi elektrik çarp- ma riskini yükseltir.

Cihaz içinde bakımı yapılması gereken başka bir parça yoktur.

11.3 Yedek parça siparişi:

Yedek parça siparişi yapılırken şu bilgiler verilme- lidir:

Cihazın ürün numarası

Cihazın kod numarası

İstenilen yedek parçanın yedek parça numarası Güncel bilgiler ve fi yatlar internette www.isc-gmbh.info sayfasında açıklanmıştır.

12. Bertaraf etme ve geri kazanım

Transport hasarlarını önlemek için alet bir amba- laj içinde sevk edilir. Bu ambalaj hammaddedir ve böylece geri kazanılabilir veya geri kazanım sistemine iade edilebilir. Alet ve aksesuarları örneğin metal ve plastik gibi çeşitli malzemeler- den meydana gelir. Arızalı parçaları evsel atıkların atıldığı çöpe atmayın. Alet, yönetmeliklere uygun şekilde bertaraf edilmesi için özel atık toplama merkezlerine teslim edilmelidir. Bu atık toplama merkezlerinin nerede olduğunu yerel yönetimler- den öğrenebilirsiniz.

Alet ve aksesuar parçalarını karanlık, kuru ve dona karşı korunmuş ve çocukların erişemeyeceği bir yerde saklayın. Optimal depolama sıcaklığı 5 ve 30 ˚C arasındadır. Elektrikli aleti orijinal ambalajı içinde saklayın. Anl_IW_100_SPK7.indb 129Anl_IW_100_SPK7.indb 129 23.11.2015 16:14:4923.11.2015 16:14:49TR

Sadece AB Ülkeleri İçin Geçerlidir Elektrikli cihazları çöpe atmayınız. Elektrikli ve elektronik aletler ile ilgili 2012/19/AB nolu Avrupa Yönetmeliğince ve ilgili yönetmeliğin ulusal normlara uyarlanması sonucunda kullanılmış elektrikli aletler ayrıştırılmış olarak toplanacak ve çevreye zarar vermeyecek şekilde geri kazanım sistemlerine teslim edilecektir. Kullanılmış Cihazların İadesi Yerine Uygulanacak Geri Dönüşüm Alternatifi : Kullanılmış elektrikli alet ve cihaz sahipleri bu eşyalarını iade etme yerine alternatif olarak, yönetmelikle- re uygun olarak çalışan geri dönüşüm merkezlerine vermekle yükümlüdür. Bunun için kullanılmış cihaz, ulusal dönüşüm ekonomisi ve atık kanununa göre atıkların arıtılmasını sağlayan kullanılmış cihaz teslim alma yerine teslim edilecektir. Kullanılmış alet ve cihazlara eklenen ve elektrikli sistemi bulunmayan ak- sesuar ile yardı mcı malzemeler bu düzenlemeden muaf tutulur. Ürünlerinin dokümantasyonu ve evraklarının kısmen olsa dahi kopyalanması veya başka şekilde çoğaltılması, yalnızca iSC GmbH fi rmasının özel onayı alınmak şartıyla serbesttir. Teknik değişiklikler olabilir Anl_IW_100_SPK7.indb 130Anl_IW_100_SPK7.indb 130 23.11.2015 16:14:4923.11.2015 16:14:49TR

Servis Bilgileri Garanti Belgesinde belirttiğimiz ülkelerde uzman servis partnerleri ile birlikte çalışırız, bu partnerlerin irtibat bilgileri Garanti Belgesinde açıklanmıştır. Onarım, yedek parça ve sarf malzemesi ihtiyaçlarında bu partner kuruluşlarımız sizlere memnuniyetle yardımcı olacaktır. Bu ürünümüzde aşağıda açıklanan parçalar doğal veya kullanımdan kaynaklanan bir aşınmaya maruz kalırlar ve aşağıda açıklanan sarf malzemelerine ihtiyaç duyulur. Kategori Örnek Aşınma parçaları* Elektrot pensesi, şase pensesi Sarf malzemesi/Sarf parçaları* Eksik parçalar

• sevkiyatın içeriğine dahil olması zorunlu değildir! Ayıplı mal veya eksik parça söz konusu olduğunda durumu internette www.isc-gmbh.info sayfasına bil- dirmenizi rica ederiz. Arıza bildiriminizde arızayı ayrıntılı olarak açıklayın ve bunun için aşağıda açıklanan soruları cevaplayın:

Alet hiç bir kez çalıştı mı yoksa baştan beri mi arızalıydı?

Arıza meydana gelmeden önce herhangi anormal bir durum dikkatinizi çekti mi (arıza öncesi semptomları)?

Sizce aletin arızalı ana işlevi nedir (ana semptom)? Bu işlevi açıklayınız. Anl_IW_100_SPK7.indb 131Anl_IW_100_SPK7.indb 131 23.11.2015 16:14:4923.11.2015 16:14:49TR

Garanti belgesi Sayın Müşterimiz, ürünlerimiz üretim esnasında sıkı bir kalite kontrolden geçirilir. Buna rağmen alet veya cihazınız tam doğru şekilde çalışmadığında ve bozulduğunda bu durumdan çok üzgün olduğumuzu belirtir ve bozuk olan aleti Garanti Belgesi üzerinde açıklanan adrese göndermenizi veya aleti satın aldığınız mağazaya başvurmanızı rica ederiz. Garanti haklarından faydalanmak için aşağıdaki kurallar geçerlidir:

1. Bu garanti koşulları, ilgili üretici fi rmanın yasal garanti hükümlerine ek olarak müşterilerine tanıdığı

ek maddeleri düzenler. Kanuni Garanti Haklarınız bu Garanti düzenlemesinden etkilenmez ve saklı kalır. Garanti kapsamında sunduğumuz hizmetler ücretsizdir.

2. Söz konusu garanti hizmeti kapsamı sadece ilgili üretici fi rmadan satın aldığınız yeni alet için geçerli

olup malzeme veya imalat hatasını kapsar. Ayıplı malın telafi si, ilgili arızanın giderilmesi veya aletin yenisi ile değiştirilmesi ile sınırlıdır ve bu seçim fi rmamıza aittir. Aletlerimizin ve cihazlarımızın ticari ve endüstriyel kullanım amacı için tasarlanmadığını lütfen dikkate alınız. Bu nedenle aletin ticari ve endüstriyel işletmelerde kullanılması veya benzer çalışmalarda çalıştırılması durumunda Garanti Sözleşmesi geçerli değildir.

3. Garanti kapsamına dahil olmayan durumlar:

- Montaj talimatına veya yönetmeliklere aykırı yapılan montajlardan ve tesisatlardan kaynaklanan hasarlar, kullanma talimatına riayet etmeme nedeniyle oluşan hasarlar (örneğ in yanlış bir şebeke gerilimine veya akım türüne bağlama gibi), kullanım amacına veya talimatlara aykırı kullanımdan kay- naklanan hasarlar veya bakım ve güvenlik talimatlarına riayet edilmemesinden kaynaklanan hasarlar veya aletin anormal çevre koşullarına maruz bırakılması veya bakı m ve temizlik çalışmalarının yeter- siz olmasından kaynaklanan hasarlar. - Kullanım amacına veya talimatlara aykırı kullanımdan kaynaklanan hasarlar (örneğin alete aşırı yüklenme veya kullanımına izin verilmeyen alet veya aksesuar), aletin/cihazın içine yabancı madde- nin girmesi (örneğin kum, taş veya toz, transport hasarları), zor kullanma veya harici zorlamalardan kaynaklanan hasarlar (örneğin aşağı düşme nedeniyle oluşan hasar). - Kullanıma bağlı olağan veya diğer doğal aşınma nedeniyle oluşan hasarlar.

4. Garanti süresi 60 aydır ve garanti süresi aletin satın alındığı tarihte başlar. Arızayı tespit ettiğinizde

garanti hakkından faydalanma talebi, garanti süresi dolmadan iki hafta önce bildirilmelidir. Garanti süresi dolduktan sonra garanti hakkından faydalanma talebinde bulunulamaz. Aletin onarılması veya değiştirilmesi garanti süresinin uzamasına yol açmaz ayrıca onarılan alet veya takılan parçalar için yeni bir garanti süresi oluşmaz. Bu aynı zamanda yerinde verilen Servis Hizmetleri için de geçerlidir.

5. Garanti hakkından faydalanmak için arızalı aleti www.isc-gmbh.info sayfasına bildirin. Aletin arızası

garanti kapsamına dahil olduğunda size en kısa zamanda onarılmış veya yeni bir alet gönderile- cektir. Aşınma, sarf ve eksik parçalar için bu Kullanma Talimatının servis bilgileri bölümündeki garanti koşullarında belirtilen kısıtlamalara atıfta bulunuruz. Anl_IW_100_SPK7.indb 132Anl_IW_100_SPK7.indb 132 23.11.2015 16:14:4923.11.2015 16:14:49RU
