MANUALE UTENTE IW 100 Herkules

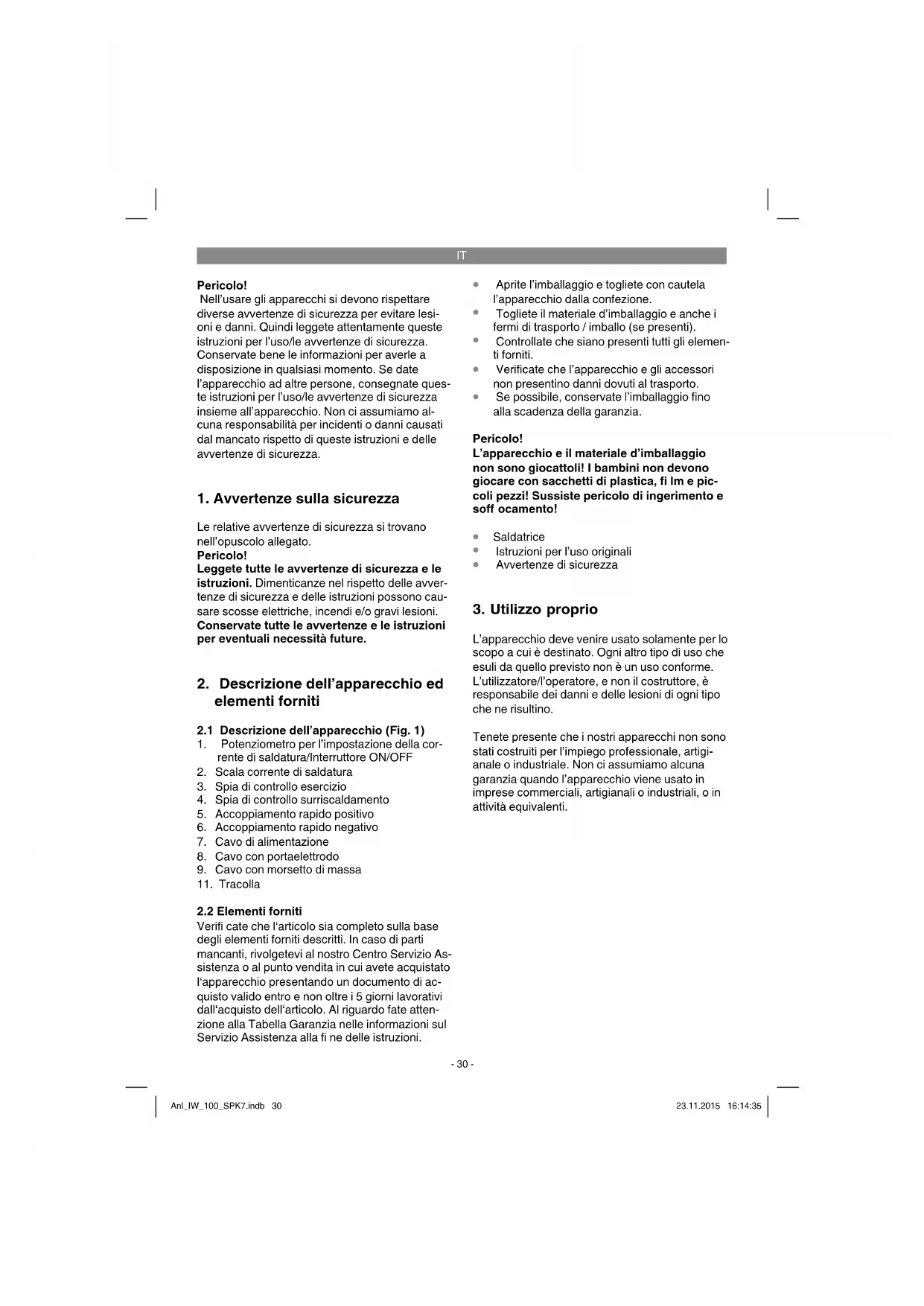

Pericolo! Nell’usare gli apparecchi si devono rispettare diverse avvertenze di sicurezza per evitare lesi- oni e danni. Quindi leggete attentamente queste istruzioni per l’uso/le avvertenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l’apparecchio ad altre persone, consegnate ques- te istruzioni per l’uso/le avvertenze di sicurezza insieme all’apparecchio. Non ci assumiamo al- cuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicurezza.

1. Avvertenze sulla sicurezza

Le relative avvertenze di sicurezza si trovano nell’opuscolo allegato. Pericolo! Leggete tutte le avvertenze di sicurezza e le istruzioni. Dimenticanze nel rispetto delle avver- tenze di sicurezza e delle istruzioni possono cau- sare scosse elettriche, incendi e/o gravi lesioni. Conservate tutte le avvertenze e le istruzioni per eventuali necessità future.

1. Potenziometro per l’impostazione della cor-

rente di saldatura/Interruttore ON/OFF

2. Scala corrente di saldatura

3. Spia di controllo esercizio

4. Spia di controllo surriscaldamento

7. Cavo di alimentazione

8. Cavo con portaelettrodo

9. Cavo con morsetto di massa

Verifi cate che l‘articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio As- sistenza o al punto vendita in cui avete acquistato l‘apparecchio presentando un documento di ac- quisto valido entro e non oltre i 5 giorni lavorativi dall‘acquisto dell‘articolo. Al riguardo fate atten- zione alla Tabella Garanzia nelle informazioni sul Servizio Assistenza alla fi ne delle istruzioni.

Aprite l’imballaggio e togliete con cautela l’apparecchio dalla confezione.

Togliete il materiale d’imballaggio e anche i fermi di trasporto / imballo (se presenti).

Controllate che siano presenti tutti gli elemen- ti forniti.

Verificate che l’apparecchio e gli accessori non presentino danni dovuti al trasporto.

Se possibile, conservate l’imballaggio fino alla scadenza della garanzia. Pericolo! L’apparecchio e il materiale d’imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, fi lm e pic- coli pezzi! Sussiste pericolo di ingerimento e soff ocamento!

Istruzioni per l’uso originali

Avvertenze di sicurezza

L’apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è un uso conforme. L’utilizzatore/l’operatore, e non il costruttore, è responsabile dei danni e delle lesioni di ogni tipo che ne risultino. Tenete presente che i nostri apparecchi non sono stati costruiti per l’impiego professionale, artigi- anale o industriale. Non ci assumiamo alcuna garanzia quando l’apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti. Anl_IW_100_SPK7.indb 30Anl_IW_100_SPK7.indb 30 23.11.2015 16:14:3523.11.2015 16:14:35IT

4. Simboli e caratteristiche tecniche

EN 60974-1 Norma europea per saldatrici per saldature ma- nuali ad arco con durata di inserimento limitata.

Invertet statico monofase-trasformatore-raddriz- zatore 50 Hz Frequenza di rete

tensione di saldatura [V]

1 max Corrente massima assorbita

1eff Valore eff ettivo della corrente massima di rete [A] Fusibile con valore nominale in Ampere

Corrente di saldatura Ø mm Diametro dell’elettrodo Simbolo per linea caratteristica discendente Simbolo per saldature manuali ad arco con elett- rodi cilindrici rivestiti Attacco di rete monofase Non tenete e usate l’apparecchio in un ambiente umido o bagnato e sotto la pioggia. Prima di usare la saldatrice leggete attentamente e rispettate le istruzioni per l’uso. IP 21 S Tipo di protezione

Classe di isolamento

5. Montaggio della tracolla (Fig. 3/4)

Montate la tracolla (11) come indicato nella fi gura (3/4).

6. Messa in esercizio

Collegamento al cavo di alimentazione Prima di collegare il cavo di rete (7) al cavo di ali- mentazione controllate che i dati della targhetta di identifi cazione corrispondano con i valori del cavo di alimentazione a disposizione. Pericolo! Il connettore di rete deve venire sosti- tuito solo da un elettricista specializzato. Collegamento dei cavi di saldatura (Fig. 5) Pericolo! Eseguite le operazioni di collega- mento di cavi di saldatura (8/9) solo quando l’apparecchio è scollegato! Collegate i cavi di Anl_IW_100_SPK7.indb 31Anl_IW_100_SPK7.indb 31 23.11.2015 16:14:3523.11.2015 16:14:35IT

saldatura come mostrato nella Fig. 5. A tale scopo collegate i due connettori (12) del portaelettrodo (8) e del morsetto di massa (9) con i relativi ac- coppiamenti rapidi (5/6) e bloccate i connettori (12) ruotandoli in senso orario. Il cavo con il portaelettrodo (8) viene collegato normalmente al polo positivo (5), mentre quello con il morsetto di massa (9) al polo negativo (6). Come accendere e spegnere (Fig. 2) Accendete l’apparecchio ruotando in senso orario il potenziometro (1) dalla posizione zero della scala della corrente di saldatura (2). La spia di controllo dell’esercizio (3) inizia ad illuminarsi. Spegnete l’apparecchio ruotando in senso anti- orario il potenziometro (1) verso la posizione zero della scala della corrente di saldatura (2). La spia di controllo dell’esercizio (3) si spegne.

7. Operazioni preliminari alla

saldatura Il morsetto di massa (9) viene fi ssato direttamen- te sul pezzo da saldare o alla base su cui esso poggia. Attenzione, assicuratevi che vi sia contatto diretto con il pezzo da saldare. Evitate quindi superfi ci verniciate e/o materiali isolanti. Il cavo portaelett- rodi è dotato all’estremità di un morsetto speciale che ha la funzione di serrare l’elettrodo. Durante la saldatura utlizzare sempre lo schermo di pro- tezione. Esso protegge gli occhi dalle radiazioni luminose provenienti dall’arco, consentendo tuttavia di guardare chiaramente il materiale da saldare.

Eseguite tutti i collegamenti per l’alimentazione di corrente come anche per il circuito della corren- te di saldatura. La maggior parte degli elettrodi rivestiti vengono collegati al polo positivo. Ci sono tuttavia alcuni tipi di elettrodi che vengono collegati al polo negativo. Seguite le istruzioni del produttore circa il tipo di elettrodi e la polarità corretta. Adattate i cavi di saldatura (8/9) rispetti- vamente agli accoppiamenti rapidi (5/6). Fissate ora l’estremità non rivestita dell’elettrodo nel portaelettrodo (8) e collegate il morsetto di massa (9) con il pezzo da saldare. Assicuratevi che vi sia un buon contatto elettrico. Attivate l’apparecchio e regolate sul potenziometro (1) la corrente di saldatura a seconda dell’elettrodo usato. Tenete lo schermo protettivo davanti al viso e sfregare la punta dell’elettrodo sul pezzo da saldare allo stesso modo in cui si accende un fi ammifero. Questo è il modo migliore per innescare un arco luminoso. Eseguite un test con un pezzo di prova per verifi care se sono stati scelti l’elettrodo e l’intensità di corrente adatti. Ø elettrodo (mm) ........... Corrente di saldatura (A) 1,6............................................................40-50 A 2 ............................................................ 40 - 80 A 2,5 ....................................................... 60 - 110 A Avviso! Non picchiettate il pezzo da saldare con l’elettrodo: potrebbero verifi carsi danni e rendere più diffi cile l’innesco dell’arco. Non appena innescato l’arco cercare di mantene- re una distanza dal pezzo da saldare che corris- ponda al diametro dell’elettrodo utilizzato. La distanza dovrebbe rimanere per quanto possi- bile costante durante la saldatura. L’inclinazione dell’elettrodo nella direzione di lavoro dovrebbe essere di 20/30 gradi. Utilizzare sempre una pinza per togliere gli elett- rodi usati o per spostare pezzi appena saldati. Fare attenzione che il portaelettrodi (1) dopo la saldatura sia sempre riposto su materiale isolan- te. Le scorie devono essere tolte solo dopo che il giunto si sia raff reddato. Se si prosegue la saldatura in un giunto che presenti un’interruzione occorre prima togliere le scorie dal punto da dove si ricomincia.

9. Protezione dal surriscaldamento

La saldatrice è dotata di una protezione dal surriscaldamento che protegge il trasformatore di saldatura. Se scatta la protezione di surris- caldamento si illumina la spia di controllo (4) dell’apparecchio. Fate raff reddare la saldatrice per qualche minuto. Anl_IW_100_SPK7.indb 32Anl_IW_100_SPK7.indb 32 23.11.2015 16:14:3523.11.2015 16:14:35IT

10. Sostituzione del cavo di

alimentazione Pericolo! Se il cavo di alimentazione di questo apparecchio viene danneggiato deve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da una persona al pari qualifi cata al fi ne di evitare pericoli.

11. Pulizia, manutenzione e

ordinazione dei pezzi di ricambio Pericolo! Prima di qualsiasi lavoro di pulizia staccate la spi- na dalla presa di corrente.

Tenete il più possibile i dispositivi di protezio- ne, le fessure di aerazione e la carcassa del motore liberi da polvere e sporco. Strofinate l’apparecchio con un panno pulito o soffiatelo con l’aria compressa a pressione bassa.

Consigliamo di pulire l’apparecchio subito dopo averlo usato.

Pulite l’apparecchio regolarmente con un panno asciutto ed un po’ di sapone. Non usa- te detergenti o solventi perché questi ultimi potrebbero danneggiare le parti in plastica dell’apparecchio. Fate attenzione che non possa penetrare dell’acqua nell’interno dell’apparecchio. La penetrazione di acqua in un elettroutensile aumenta il rischio di una scossa elettrica.

All’interno dell’apparecchio non si trovano altre parti sottoposte ad una manutenzione qualsiasi.

11.3 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezzi di ricambio, si dovrebbe dichiarare quanto segue:

numero del pezzo di ricambio del ricambio necessitato. Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info

12. Smaltimento e riciclaggio

L‘apparecchio si trova in un imballaggio per evita- re i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò es- sere utilizzato di nuovo o riciclato. L‘apparecchio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica. Gli apparecchi difettosi non devono essere gettati nei rifi uti domestici. Per uno smaltimento corretto l‘apparecchio va con- segnato ad un apposito centro di raccolta. Se non vi è noto nessun centro di raccolta, rivolgetevi per informazioni all‘amministrazione comunale.

Conservate l’apparecchio e i suoi accessori in un luogo buio, asciutto, al riparo dal gelo e non ac- cessibile ai bambini. La temperatura ottimale per la conservazione è compresa tra i 5 e i 30 °C. Conservate l’elettroutensile nell’imballaggio ori- ginale. Anl_IW_100_SPK7.indb 33Anl_IW_100_SPK7.indb 33 23.11.2015 16:14:3623.11.2015 16:14:36IT

Solo per paesi membri dell’UE Non smaltite gli elettroutensili nei rifi uti domestici! Secondo la direttiva europea 2012/19/CE sui rifi uti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile. Alternativa di riciclaggio alla richiesta di restituzione: il proprietario dell’apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l’apparecchio. L’apparecchio vec- chio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul riciclaggio e sui rifi uti. Non ne sono interessati gli accessori e i mezzi ausiliari sen- za elementi elettrici forniti insieme ai vecchi apparecchi. La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della iSC GmbH. Con riserva di apportare modifi che tecniche Anl_IW_100_SPK7.indb 34Anl_IW_100_SPK7.indb 34 23.11.2015 16:14:3623.11.2015 16:14:36IT

Informazioni sul Servizio Assistenza In tutti i Paesi indicati nel certifi cato di garanzia disponiamo di competenti partner per il Servizio Assis- tenza (per i relativi dati di contatto si veda il certifi cato di garanzia), che sono a vostra disposizione per tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita di materiali di consumo. Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo. Categoria Esempio Parti soggette ad usura * Portaelettrodo, pinza di massa Materiale di consumo/parti di consumo * Parti mancanti

• non necessariamente compreso tra gli elementi forniti! In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet www.isc-gmbh.info. Vi preghiamo di descrivere con precisione l‘anomalia e a tal riguardo di rispondere in ogni caso alle segu- enti domande:

L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?

Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?

A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)? Descrivete che cosa non funziona. Anl_IW_100_SPK7.indb 35Anl_IW_100_SPK7.indb 35 23.11.2015 16:14:3623.11.2015 16:14:36IT

Certifi cato di garanzia Gentili clienti, i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se tuttavia una volta l‘apparecchio non dovesse funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro Servizio As- sistenza all‘indirizzo indicato in questa scheda di garanzia o al punto vendita in cui avete acquistato l‘apparecchio. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplementari che il produttore

su indicato concede in aggiunta alla garanzia legale agli acquirenti di nuovi apparecchi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio da voi

acquistato del produttore di cui sopra, riconducibili a errori di materiale o di produzione, ed è li- mitata, a nostra discrezione, all‘eliminazione di questi difetti dell‘apparecchio o alla sostituzione dell‘apparecchio stesso. Tenete presente che i nostri apparecchi non sono stati costruiti per l‘impiego artigianale, professio- nale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l‘apparecchio è stato usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sotto- posto a sollecitazioni equivalenti.

3. Sono esclusi dalla nostra garanzia:

- Danni all‘apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per un‘installazione non corretta, dalla mancata osservanza delle istruzioni per l‘uso (come ad es. colle- gamento a una tensione di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle norme relative alla manutenzione e alla sicurezza, dall‘esposizione dell‘apparecchio a condizioni ambientali anomale o per la mancata esecuzione di pulizia e manutenzione. - Danni all‘apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell‘apparecchio o utilizzo di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei nell‘apparecchio (come per es. sabbia, pietre o polvere, danni dovuti al trasporto), all‘impiego della forza o a infl ussi esterni (come per es. danni causati da caduta). - Danni all‘apparecchio o a parti di esso da ricondurre a un‘usura comune, dovuta all‘uso o di altro tipo naturale.

4. Il periodo di garanzia è 60 mesi e inizia a partire dalla data di acquisto dell‘apparecchio. I diritti di

garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settima- ne dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell‘apparecchio non comporta una proroga del periodo di garanzia e con questa prestazione per l‘apparecchio o per pezzi di ricambio eventual- mente installati non inizia un nuovo periodo di garanzia. Ciò vale anche nel caso in cui si ricorra a un servizio sul posto.

5. Per rivendicare il diritto di garanzia vi preghiamo di denunciare l‘apparecchio difettoso sul sito inter-

net: www.isc-gmbh.info. Se il difetto dell‘apparecchio rientra nella nostra prestazione di garanzia, ricevete prontamente l‘apparecchio riparato o un apparecchio nuovo. Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secon- do le informazioni sul Servizio Assistenza di queste istruzioni per l‘uso. Anl_IW_100_SPK7.indb 36Anl_IW_100_SPK7.indb 36 23.11.2015 16:14:3623.11.2015 16:14:36ES
