IW 100 - Varilni aparat Herkules - Brezplačna navodila za uporabo

Vrsta izdelka	Inverterska varilna naprava
Znamka	Herkules
Model	IW 100
Napajalna napetost	230/240 V ~ 50 Hz
Varilni tok	10 - 80 A
Napetost prostega teka	85 V
Porabljena moč	2500 W (pri 80 A)
Delovni cikel	12% pri 80 A, 60% pri 40 A, 100% pri 35 A
Varovanje z varovalkami	16 A
Priporočen premer elektrode	1,6 mm / 2 mm / 2,5 mm
Teža	5 kg
Stopnja zaščite	IP 21 S
Izolacijski razred	H
Funkcije	Nastavitev varilnega toka, zaščita pred pregrevanjem, indikator delovanja
Vsebina paketa	Naprava, navodila za uporabo, varnostna navodila, naramnica, kabel z držalom elektrode, ozemljitveni kabel
Vzdrževanje in čiščenje	Čistite z vlažno krpo in blagim milom, izpihajte z nizkotlačnim stisnjenim zrakom, ne uporabljajte agresivnih sredstev
Varnost	Preberite navodila, pred čiščenjem odklopite, ne uporabljajte v vlažnem okolju
Potrošni deli	Držalo elektrode, ozemljitvena klešča (nista priložena)
Garancija	60 mesecev
Recikliranje	Ne odlagajte med gospodinjske odpadke, oddajte v zbirnem centru

Pogosto zastavljena vprašanja - IW 100 Herkules

Kako priključiti varilne kable?

Prepričajte se, da je naprava odklopljena. Priključite kabel držala elektrode na hitri priključek plus (pol +) in ozemljitveni kabel na hitri priključek minus (pol -). Zavrtite vtiče v smeri urinega kazalca, da jih zaklenete.

Kakšno vrsto elektrode uporabiti?

Uporabite obložene elektrode premera 1,6 mm, 2 mm ali 2,5 mm. Polarnost je odvisna od vrste elektrode: večina se priključi na pozitivni pol. Preverite navodila proizvajalca.

Kakšen je delovni cikel?

Delovni cikel (X) označuje čas varjenja v 10-minutnem ciklu. Na primer: 12% pri 80 A (1,2 min varjenja), 60% pri 40 A (6 min), 100% pri 35 A (10 min). Upoštevajte te vrednosti, da preprečite pregrevanje.

Kaj storiti, če zasveti lučka za pregrevanje?

Kontrolna lučka (4) zasveti, ko se aktivira zaščita pred pregrevanjem. Nehajte variti in pustite napravo, da se nekaj minut ohlaja. Lučka bo samodejno ugasnila.

Kako očistiti napravo?

Pred čiščenjem vedno odklopite napravo. Uporabite vlažno krpo z malo blagega mila. Ne dovolite vdora vode v notranjost. Prezračevalne reže izpihajte z nizkotlačnim stisnjenim zrakom. Ne uporabljajte agresivnih sredstev.

Kakšni so bistveni varnostni ukrepi?

Pozorno preberite varnostna navodila. Vedno nosite zaščitno masko za oči. Ne dotikajte se obdelovanca z elektrodo. Pred vzdrževanjem odklopite napravo. Ne uporabljajte naprave v dežju ali v vlažnem okolju.

Kako nastaviti varilni tok?

Zavrtite potenciometer (1) v smeri urinega kazalca, da povečate tok. Lestvica (2) prikazuje vrednost v amperih. Prilagodite tok premeru elektrode: 40-50 A za 1,6 mm, 40-80 A za 2 mm, 60-110 A za 2,5 mm.

Kakšna napajalna napetost je potrebna?

Naprava deluje na omrežni napetosti 230/240 V ~ 50 Hz, enofazno. Uporabite vtičnico z varovalko 16 A. Preverite, ali podatki na identifikacijski ploščici ustrezajo vaši inštalaciji.

Kakšna dodatna oprema je priložena napravi?

Paket vsebuje: varilno napravo, originalna navodila za uporabo, varnostna navodila, naramnico, kabel z držalom elektrode in kabel z ozemljitveno sponko. Elektrode niso priložene.

Kako uveljaviti garancijo?

Garancija traja 60 mesecev od datuma nakupa. V primeru napake registrirajte napravo na spletni strani www.isc-gmbh.info v roku dveh tednov po ugotovitvi. Shranite dokazilo o nakupu. Garancija pokriva proizvodne in materialne napake, ne pa normalne obrabe ali profesionalne uporabe.

NAVODILA ZA UPORABO IW 100 Herkules

Nevarnost! - Da bi zmanjšali tveganje poškodb, preberite navodila za uporabo!

SI

Nevarnost!

Pri uporabi naprav je potrebno upoštevati nekaj varnostnih ukrepov, da bi preprečili poškodbe in materialno škodo. Zato skrbno preberite ta navodila za uporabo/varnostne napotke. Le-te dobro shranite tako, da boste imeli zmeraj pri roki potrebne informacije. Če bi napravo izročili drugim osebam, Vas prosimo, da jim izročite tudi ta navodila za uporabo/varnostne napotke. Ne prevzemamo nobene odgovornosti za nezgode ali škodo, ki bi nastale zaradi neupoštevanja teh navodil za uporabo in varnostnih napotkov.

1. Varnostni napotki

Odgovarjajoče varnostne napotke lahko prebere- te v priloženi knjižici!

Nevarnost!

Preberite varnostne napotke in navodila.

Neupoštevanje varnostnih napotkov in navodil ima lahko za posledico električni udar, požar in/ali hude poškodbe. Shranite vse varnostne napotke in navodila za kasnejšo uporabo.

2. Opis naprave na obseg dobave

2.1 Opis naprave (Slika 1)

1. Potencimeter za nastavljanje varilnega toka/stikalo za vklop/izklop
2. Skala za varilni tok
3. Kontrolna lučka za delovanje
4. Kontrolna lučka za pregrevanje
5. Hitra sklopka pozitivno
6. Hitra sklopka negativno
7. Omrežni električni kabel
8. Kabel z držalom za elektrode
9. Kabel s kleščami za maso
10. Nosilni pas

2.2 Obseg dobave

S pomočjo opisanega obsega dobave preverite, ali je artikel popoln. Če deli manjkajo, se najkasneje v 5 delovnih dnevih po nakupu izdelka obrnite na naš servisni center ali na prodajno mesto, kjer ste napravo kupili, in predložite račun. Upoštevajte preglednico garancijskih storitev ob koncu tega navodila.

• Odprite embalažo in previdno vzemite napravo iz embalaže.
• Odstranite embalažni material in embalažne in transportne varovalne priprave (če obstajajo).

• Preverite,če je obseg dobave popoln.
- Preverite morebitne poškodbe naprave in delov pribora, do katerih bi lahko prišlo med transportom.
- Po možnosti shranite embalažo do poteka garancijskega roka.

Nevarnost!

Naprava in embalažni material nista igrača za otroke! Otroci se ne smejo igrati s plastičnimi vrečkami, folijo in malimi deli opreme! Obstaja nevarnost zadušitve in zaužitja takšnih delov materiala!

• Varilniaparat
• Originalna navodila za uporabo
• Varnostninapotki

3. Predpisana namenska uporaba

Ta stroj se lahko uporablja le v skladu z njegovo namembnostjo. Vsaka druga uporaba šteje kot nenamenska nedovoljena uporaba. Za kakršnekoli poškodbe ali škodo, ki bi nastale zaradi nedovoljene uporabe, nosi odgovornost uporabnik/upravljalec in ne proizvajalec.

Prosimo, da upoštevate, da naše naprave niso bile konstruirane za namene uporabe v obrtništvu ali industriji. Ne prevzemamo nobene odgovornosti, će je bila naprava uporabljana v obrtništvu ali industriji ter v podobnih dejavnostih.

4. Simboli in tehnični podatki

EN 60974-1

Evropska norma za varilne aparate za ročno obločno varjenjez omejenim časom trajanjavklopa aparata.

Enofazni statični frekvenčni pretvornik – transformator - usmernik

50 Hz

Omrežnafrekvenca

U

Omrežnanapetost

U_2

varilna napetost [V]

SI

I_1max

Največji prevzem toka

I_1eff

Največja merilna vrednost za omrežni tok [A]

Varovalka z nazivno vrednostjo v amperih

U

Simbol ročno obločno varjenje z obloženimi paličastimi elektrodami

Neskladiščite ali uporabljajte naprave v vlažnem ali mokrem okolju ali v dežju.

Pred uporabo varilnega aparata skrbno preberite in upoštevajte navodila za uporabo.

IP 21 S

Vrsta zaščite

H

Izolacijski razred

X

Trajanjevklopa

Omrežnipriključek: 230/240 V \~ 50 Hz

Varilni tok (A) 10 - 80

Trajanje vklopa X

12%....80 A

60% 40 A

100% 35 A

Napetost prostega teka (V) 85

Prevzem moči 2500 VA prii 80 A

Varovalke (A) 16

Teža 5 kg

5. Montaža nosilnega pasu (slika 3/4)

Nosilni pas (11) nadenite tako, kot je to prikazano na sliki (3/4).

6. Prvi zagon

Priključitev na oskrbovalno napeljavo

Preden električni omrežni kabel (7) priključite na oskrbovalno napeljavo preverite, će se podatki, ki se nahajajo na tipski tablici, ujemajo z vrednostmi oskrbovalne napeljave, ki je na voljo.

Nevarnost! Električni omrežni vtikač lahko zamenja le strokovnjak za elektriko.

Priključitev varilnih kablov (slika 5)

Nevarnost! Priključitev varilnih kablov (8/9) izvajajte le takrat, ko je aparat iztaknjen iz električnega omrežja! Varilne kable priključite tako, kot je to prikazano na sliki 5. Da bi to storili, je potrebno vtikač (12) držala za elektrodo (8) in vtikač klešč za maso (9) povezati z ustrezno hitro sklopko (5/6). Vtikače (12) pa lahko v obeh hitrih sklopkah aretirate tako, da hitro sklopko zavrtite v smeri urinega kazalca.

Kabel z držalom za elektrodo (8) je običajno potrebno priključiti na pozitivni pol (5), kabel s kleščami za maso (9) pa na negativni pol (6).

Vklop/izklop (slika 2)

Aparat vklopite tako, da potenciometer (1) iz ničelnega položaja na skali varilnega toka (2) obrnete v smeri urinega kazalca. Kontrolna lučka za delovanje (3) prične svetiti. Aparat pa izklopite tako, da potenciometer (1) obrnete v nasprotni smeri urinega kazalca tako daleč, da bo ta na skali varilnega toka (2) v ničelnem položaju. Kontrolna lučka za delovanje (3) se ugasne.

SI

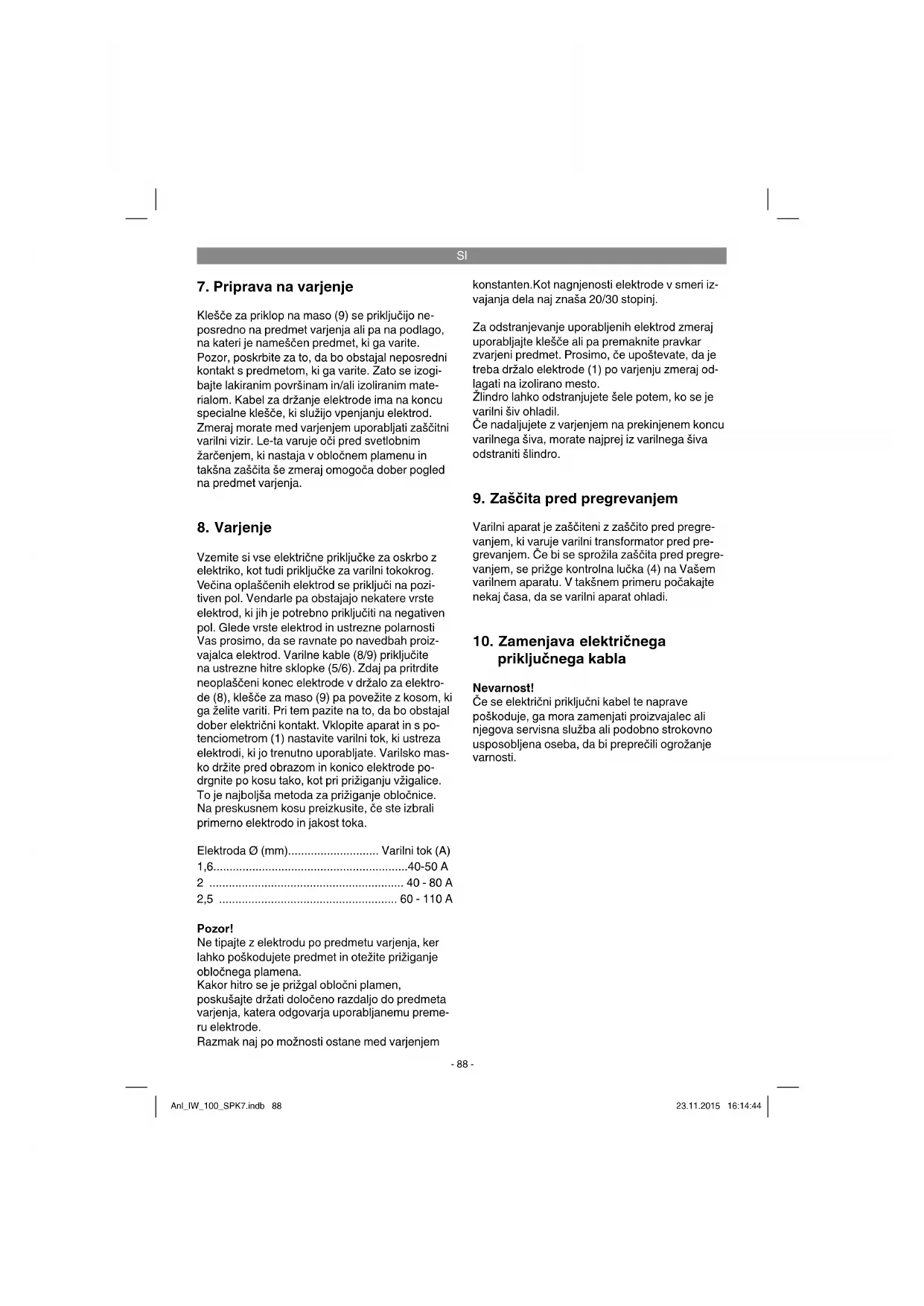

7. Priprava na varjenje

Klešče za priklop na maso (9) se priključijo neposredno na predmet varjenja ali pa na podlago, na kateri je nameščen predmet, ki ga varite. Pozor, poskrbite za to, da bo obstajal neposredni kontakt s predmetom, ki ga varite. Zato se izogibajte lakiranim površinam in/ali izoliranim materialom. Kabel za držanje elektrode ima na koncu specialne klešče, ki služijo vpenjanju elektrod. Zmeraj morate med varjenjem uporabljati zaščitni varilni vizir. Le-ta varuje oči pred svetlobnim žarčenjem, ki nastaja v obločnem plamenu in takšna zaščita še zmeraj omogoča dober pogled na predmet varjenja.

8. Varjenje

Vzemite si vse električne priključke za oskrbo z elektriko, kot tudi priključke za varilni tokokrog. Večina oplaščenih elektrod se priključi na pozitiven pol. Vendarle pa obstajajo nekatere vrste elektrod, ki jih je potrebno priključiti na negativen pol. Glede vrste elektrod in ustrezne polarnosti Vas prosimo, da se ravnate po navedbah proizvajalca elektrod. Varilne kable (8/9) priključite na ustrezne hitre sklopke (5/6). Zdaj pa pritrdite neoplaščeni konec elektrode v držalo za elektrode (8), klešče za maso (9) pa povežite z kosom, ki ga želite variti. Pri tem pazite na to, da bo obstajal dober električni kontakt. Vklopite aparat in s potenciometrom (1) nastavite varilni tok, ki ustreza elektrodi, ki jo trenutno uporabljate. Varilsko masko držite pred obrazom in konico elektrode podrgnite po kosu tako, kot pri prižiganju vžigalice. To je najboljša metoda za prižiganje obločnice. Na preskusnem kosu preizkusite, će ste izbrali primerno elektrodo in jakost toka.

Elektroda ∅ (mm)	Varilni tok (A)
1,6	40-50 A
2	40 - 80 A
2,5	60 - 110 A

Pozor!

Ne tipajte z elektrodu po predmetu varjenja, ker lahko poškodujete predmet in otežite prižiganje obločnega plamena. Kakor hitro se je prižgal obločni plamen, poskušajte držati določeno razdaljo do predmeta varjenja, katera odgovarja uporabljanemu premeru elektrode. Razmak naj po možnosti ostane med varjenjem

konstanten.Kot nagnjenosti elektrode v smeri izvajanja dela naj znaša 20/30 stopinj.

Za odstranjevanje uporabljenih elektrod zmeraj uporabljajte klešče ali pa premaknite pravkar zvarjeni predmet. Prosimo, će upoštevate, da je treba držalo elektrode (1) po varjenju zmeraj odlagati na izolirano mesto. Žlindro lahko odstranjujete šele potem, ko se je varilni šiv ohladil. Če nadaljujete z varjenjem na prekinjenem koncu varilnega šiva, morate najprej iz varilnega šiva odstraniti šlindro.

9. Zaščita pred pregrevanjem

Varilni aparat je zaščiteni z zaščito pred pregrevanjem, ki varuje varilni transformator pred pregrevanjem. Če bi se sprožila zaščita pred pregrevanjem, se prižge kontrolna lučka (4) na Vašem varilnem aparatu. V takšnem primeru počakajte nekaj časa, da se varilni aparat ohladi.

10. Zamenjava električnega priključnega kabla

Nevarnost!

Če se električni priključni kabel te naprave poškoduje, ga mora zamenjati proizvajalec ali njegova servisna služba ali podobno strokovno usposobljena oseba, da bi preprečili ogrožanje varnosti.

SI

11. Čiščenje, vzdrževanje in naročanje nadomestnih delov

Nevarnost!

Pred izvajanjem vsakega čistilnega dela izvlecite električni priključni kabel.

11.1 Čiščenje

• Zaščitno opremo, zračne reže in ohišje motorja vzdržujte kar se le da v stanju brez prisotnosti prahu in umazanije. Napravo obrišite s suho krpo ali s komprimiranim zrakom pod nizkim pritiskom.
• Priporočamo, da napravo očistite neposredno po vsakem končanem delu.
• Rednočistite napravo z vlažno krpo in nekaj milnice. Ne uporabljajte nobenih čistilnih ali razredčilnih sredstev; le-ta lahko poškodujejo plastične dele naprave. Pazite na to, da ne pride voda v notranjost naprave. Vstop vode v električno napravo povečuje tveganje električnega udara.

11.2 Vzdrževanje

V notranjosti naprave ni nobenih delov, ki bi jih bilo potrebno vzdrževati.

11.3 Naročanje nadomestnih delov:

Pri naročanju nadomestnih delov je potrebno navesti naslednje navedbe:

Tipnaprave
• Art. številko naprave
• Ident- številko naprave
• Številka potrebnega nadomestnega dela

Aktualne cene in informacije najdete na spletni strani www.isc-gmbh.info

12. Odstranjevanje in ponovna uporaba

Naprava se nahaja v embalaži, da ne bi prišlo do poškodb med transportom. Ta embalaža je surovina in s tem ponovno uporabna ali pa jo je možno reciklirati. Naprava in njen pribor sta izdelana iz različnih materialov kot npr. kovine in plastika.

Okvarjene naprave ne sodijo med gospodinjske odpadke. Napravo odložite na ustreznem zbirališču, da bo pravilno odstranjena. Če ne poznate primernih zbirališč, se pozanimajte pri svoji občinski upravi.

13. Skladiščenje

Napravo in pribor za napravo skladiščite na temnem, suhem in pred mrazom zaščitenem in za otroke nedostopnem mestu. Optimalna skladiščna temperature je med 5 in 30 °C. Električno orodje shranjujte v originalni embalaži.

SI

Samo za dežele EU

Električnega orodja ne mečite med gospodinjske odpadke!

V skladu z evropsko smernico 2012/19/EG o starih električnih in elektronskih napravah in v skladu z izvajanjem nacionalne zakonodaje morate ločeno zbirati izrabljena električna orodja in jih predati v okoljsko varno ponovno predelavo.

Reciklažna alternativa za poziv za vračanje:

Lastnik električne naprave je alternativno zavezan, da namesto vračanja sodeluje pri pri strokovno ustreznem recikliranju v primeru predaje lastnine. Staro napravo se lahko v ta namen tudi prepusti na odvzemnem mestu, ki izvaja odstranjevanje v smislu nacionalne zakonodaje o odstranjevanju takšnih odpadkov. To se ne nanaša na starim napravam priložene dele pribora in opreme brez električnih komponent.

Ponatis ali kakršnokoli razmnoževanje dokumentacije in spremljajočih papirjev o proizvodu, tudi po izvlečkih, je dovoljeno samo z izrecnim soglasjem ISC GmbH.

Pridržana pravica do tehničnih sprememb

SI

V vseh državah, ki so navedene v garancijski listini, sodelujemo s kompetentnimi servisnimi partnerji, katerih kontakti so razvidni iz garancijske listine. Na voljo so vam za vse potrebne servisne storitve, kot so popravila, oskrba z nadomestnimi in obrabnimi deli ali oskrba s potrošnimi materiali.

Upoštevajte, da so nekateri deli tega izdelka izpostavljeni naravni obrabi zaradi uporabe oz. da so nekateri deli potrošni material.

Kategorija Primer
Obrabni deli* Držalo za elektrode, klešče za maso
Obrabni material/ obrabni deli*
Manjkajoči deli

* ni nujno, da je v obsegu dobave!

Pri pomanjkljivostih ali napakah vas prosimo, da napako prijavite na www.isc-gmbh.info. Napako kar najbolj natančno opišite in v vsakem primeru odgovorite na naslednja vprašanja:

Odgovorite na naslednja vprašanja:

- Je naprava nekoč delovala, ali je bila od vsega začetka okvarjena?

• Ste pred okvaro opazili kaj neobičajnega (simptom ali okvaro)?

Kaj na napravi po vašem mnenju ne dela (glavni znak)?

Opišite to napačno delovanje.

SI

Garancijska listina

Spoštovani uporabnik,

za naše izdelke izvajamo strogo končno kontrolo kakovosti. Če ta naprava kljub temu ne deluje brezhibno, to zelo obžalujemo in vas prosimo, da se obrnete na našo servisno službo na naslovu, ki je naveden na tej garancijski kartici, ali na prodajno mesto, pri katerem ste kupili napravo. Za uveljavljanje garancijskih zahtevkov velja naslednje:

1. Ti garancijski pogoji urejajo dodatne garancijske storitve, ki jih spodaj navedeni proizvajalec zagotavlja svojim kupcem novih naprav dodatno k zakonskemu jamstvu. Ta garancija ne vpliva na vaše zakonske garancijske zahtevke. Naše garancijske storitve so za vas brezplačne.

2. Garancijske storitve se nanašajo izključno na pomanjkljivosti na novih napravah zgoraj navedenega proizvajalca, ki ste jih kupili, in so posledica materialnih ali tovarniških napak, in ki jih po lastni presoji odpravimo na tej napravi ali napravo nadomestimo z drugo.

Prosimo, upoštevajte, da naše naprave niso bile zasnovane za uporabo v poklicu, obrti ali za poklicno uporabo. Garancijska pogodba tako ne nastane, će napravo v garancijskem obdobju uporabljate za v obrtnih, rokodelskih ali industrijskih obratih ali će je bila izpostavljena obremenitvam, ki so temu enakovredna.

1. Iz garancije so izvzeti:

- Škoda na napravi, ki je nastala zaradi neupoštevanja navodil za montažo ali zaradi nestrokovne inštalacije, neupoštevanja navodil za uporabo (kot npr. s priključitvijo na napačno omrežno napetost ali vrsto toka), neupoštevanja navodil za vzdrževanje in varnostnih določil ali zaradi izpostavitve naprave nenormalnim okoljskim pogojem ali zaradi neustrezne nege in vzdrževanja.

- Škoda na napravi, ki je nastala zaradi nenamenske ali nestrokovne uporabe (npr. zaradi preobre-menitve naprave ali uporabe v orodjih ali opremi, za katera ni odobrena), vdor tujkov v napravo (npr. peska, kamnov ali prahu, poškodb pri transportu), uporabe sile ali zunanje sile (npr. poškodbe pri padcih).

- Škode na napravi ali delih naprave, ki je nastala kot posledica uporabe oz. običajne ali drugačne obrabe.

1. Garancijsko obdobje traja 60 mesecev in se začne z datumom nakupa naprave. Garancijske zahtevke je treba uveljaviti pred potekom garancijskega obdobja v roku dveh tednov, ko opazite okvaro. Uveljavljanje garancijskih zahtevkov po poteku garancijskega obdobja je izključeno. Popravilo ali menjava naprave ne podaljša garancijskega obdobja, niti ne predstavlja začetka novega garancijskega obdobja za storitev, izvedeno na napravi ali za morebitne vgrajene nadomestne dele. To velja tudi pri servisih na kraju samem.

2. Za uveljavljanje vašega garancijskega zahtevka okvarjeno napravo prijavite na: www.isc-gmbh.info. Če sodi okvara v obseg garancijske storitve, vam bomo takoj vrnili popravljeno ali novo napravo.

Opozarjamo na omejitve v okviru te garancije za obrabne, potrošne in manjkajoče dele v skladu s servisnimi informacijami, opisanimi v teh navodilih za uporabo.
