IW 100 - Svetsmaskin Herkules - Gratis bruksanvisning och manual

Produkttyp	Inverter svetsmaskin
Märke	Herkules
Modell	IW 100
Matningsspänning	230/240 V ~ 50 Hz
Svetsström	10 - 80 A
Tomgångsspänning	85 V
Effektförbrukning	2500 W (vid 80 A)
Driftstid	12% vid 80 A, 60% vid 40 A, 100% vid 35 A
Säkringsskydd	16 A
Rekommenderad elektroddiameter	1,6 mm / 2 mm / 2,5 mm
Vikt	5 kg
Skyddsklass	IP 21 S
Isolationsklass	H
Funktioner	Justerbar svetsström, överhettningsskydd, driftindikator
Leveransinnehåll	Maskin, bruksanvisning, säkerhetsanvisningar, axelrem, elektrodhållarkabel, jordkabel
Underhåll och rengöring	Rengör med fuktig trasa och mild tvål, blås ut med lågtrycksluft, använd inte aggressiva produkter
Säkerhet	Läs anvisningarna, koppla bort före rengöring, använd inte i fuktig miljö
Slitdelar	Elektrodhållare, jordklämma (ingår ej)
Garanti	60 månader
Återvinning	Släng inte med hushållsavfall, lämna på en återvinningsstation

Vanliga frågor - IW 100 Herkules

Hur ansluter jag svetskablarna?

Se till att maskinen är frånkopplad. Anslut elektrodhållarkabeln till den positiva snabbkopplingen (pol +) och jordkabeln till den negativa snabbkopplingen (pol -). Vrid kontakterna medurs för att låsa dem.

Vilken typ av elektrod ska användas?

Använd belagda elektroder med diameter 1,6 mm, 2 mm eller 2,5 mm. Polariseringen beror på elektrodtypen: de flesta ansluts till pluspolen. Kontrollera tillverkarens anvisningar.

Vad är driftstiden?

Driftstiden (X) anger svetstiden per 10-minuterscykel. Exempel: 12% vid 80 A (dvs 1,2 min svetsning), 60% vid 40 A (6 min), 100% vid 35 A (10 min). Respektera dessa värden för att undvika överhettning.

Vad gör jag om överhettningslampan tänds?

Kontrollampan (4) tänds när överhettningsskyddet aktiveras. Sluta svetsa och låt maskinen svalna några minuter. Lampan släcks automatiskt.

Hur rengör jag maskinen?

Koppla alltid bort maskinen före rengöring. Använd en fuktig trasa med lite mild tvål. Låt inte vatten tränga in i maskinen. Blås ut ventilationsöppningarna med lågtrycksluft. Använd inte aggressiva produkter.

Vilka är de viktigaste säkerhetsåtgärderna?

Läs säkerhetsanvisningarna noggrant. Använd alltid skyddsglasögon. Rör inte vid arbetsstycket med elektroden. Koppla bort maskinen före underhåll. Använd inte maskinen i regn eller fuktig miljö.

Hur ställer jag in svetsströmmen?

Vrid potentiometern (1) medurs för att öka strömmen. Skalan (2) visar värdet i ampere. Anpassa strömmen till elektroddiametern: 40-50 A för 1,6 mm, 40-80 A för 2 mm, 60-110 A för 2,5 mm.

Vilken matningsspänning krävs?

Maskinen fungerar på nätspänning 230/240 V ~ 50 Hz, enfas. Använd ett uttag med 16 A säkring. Kontrollera att märkplåtens data överensstämmer med din installation.

Vilka tillbehör medföljer maskinen?

Leveransen innehåller: svetsmaskinen, original bruksanvisning, säkerhetsanvisningar, en axelrem, en kabel med elektrodhållare och en kabel med jordklämma. Elektroder medföljer inte.

Hur utnyttjar jag garantin?

Garantin är 60 månader från inköpsdatum. Vid defekt registrera din maskin på webbplatsen www.isc-gmbh.info inom två veckor efter upptäckt. Spara kvittot. Garantin täcker tillverknings- och materialfel, men inte normalt slitage eller professionell användning.

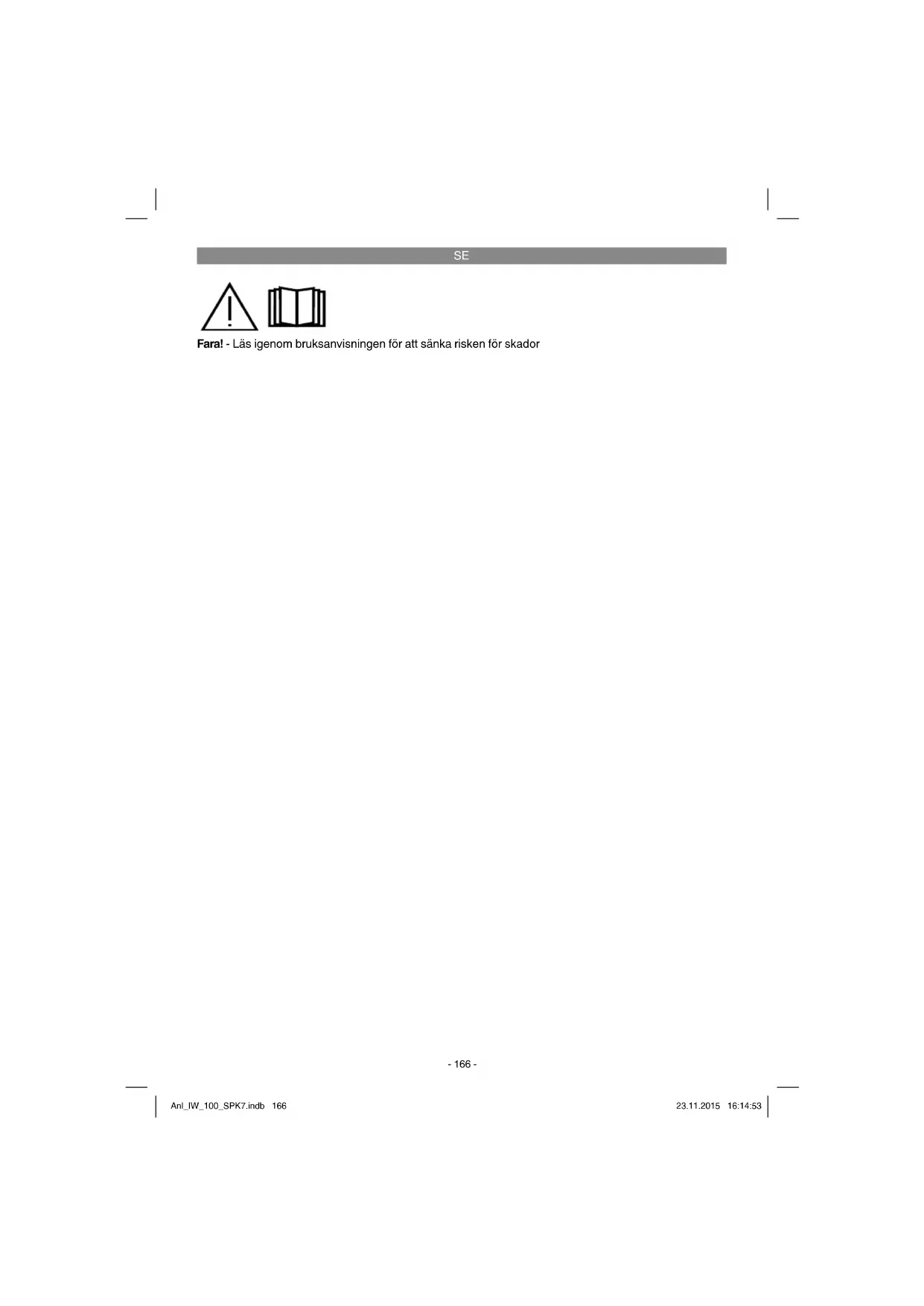

BRUKSANVISNING IW 100 Herkules

Fara! - Läs igenom bruksanvisningen för att sänka risken för skador

SE

Fara!

Innan maskinen kan användas måste särskilda säkerhetsanvisningar beaktas för att förhindra olyckor och skador. Läs därför noggrant igenom denna bruksanvisning och dessa säkerhetsanvisningar. Förvara dem på ett säkert ställe så att du alltid kan hitta önskad information. Om maskinen ska överlåtas till andra personer måste även denna bruksanvisning och dessa säkerhetsanvisningar medfölja. Vi övertar inget ansvar för olyckor eller skador som har uppstått om denna bruksanvisning eller säkerhetsanvisningarna åsidosätts.

Gällande säkerhetsanvisningar finns i det bifogade häftet.

Fara!

Läs alla säkerhetsanvisningar och instruktioner. Försummelser vid iakttagandet av säkerhetsanvisningarna och instruktionerna kan förorsaka elstöt, brand och/eller svåra skador. Förvara alla säkerhetsanvisningar och instruktioner för framtiden.

2. Beskrivning av maskinen samt leveransomfattning

2.1 Beskrivning av maskinen (bild 1)

1. Potentiometer för inställning av svetsström/ strömbrytare
2. Skala för svetsström
3. Kontrollampa för drift
4. Kontrollampa för överhettning
5. Snabbanslutning positiv
6. Snabbanslutning negativ
7. Nätkabel
8. Kabel med elektrodhållare
9. Kabel med jordklämma
10. Bärsele

2.2 Leveransomfattning

Kontrollera att produkten är komplett med hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig ta kontakt med vårt servicecenter eller butiken där du köpte produkten inom fem dagar efter att du köpte artikeln. Tänk på att du måste visa upp ett giltigt kvitto. Beakta även garantitabellen i serviceinformationen i slutet av bruksanvisningen.

- Öppna förpackningen och ta försiktigt ut produkten ur förpackningen.

• Ta bort förpackningsmaterialet samt förpacknings- och transportsäkringar (om förhanden).
• Kontrollera att leveransen är komplett.
• Kontrollera om produkten eller tillbehörsdelarna har skadats i transporten.
• Spara om möjligt på förpackningen tills garantitiden har gått ut.

Fara!

Produkten och förpackningsmaterialet är ingen leksak! Barn får inte leka med plastpåsar, folie eller smådelar! Risk för att barn sväljer delar och kvävs!

• Svetsapparat
  • Original-bruksanvisning
  • Säkerhetsanvisningar

3. Ändamålsenlig användning

Maskinen får endast användas till sitt avsedda ändamål. Användningar som sträcker sig utöver detta användningsområde är ej ändamålsenliga. För materialskador eller personskador som resulterar av sådan användning ansvarar användaren/operatören själv. Tillverkaren påtar sig inget ansvar.

Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för yrkesmässig, hantverksmässig eller industriell användning. Vi ger därför ingen garanti om produkten ska användas inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller vid liknande aktiviteter.

4. Symboler och tekniska data

EN 60974-1

Europeisk standard för svetsapparater för manuell ljusbågssvetsning med begränsad inkopplingstid.

Enfasig statisk frekvensomformare - Transformer-likriktare

50 Hz

Nätfrekvens

SE

U _1

Nätspänning

X

Inkopplingstid

U_2

Svetsspänning [V]

Nätanslutning: 230/240 V \~ 50 Hz

Svetsström (A) 10 - 80

I_1 max

Max. nätström, dimensioneringsvärde

EinschaltdauerX

12%....80 A

60% 40 A

100%....35 A

I

Effektivt värde för maximal nätström [A]

Tomgångsspänning (V) 85

Upptagen eff ekt 2500 VA vid 80 A

Säkring (A) 16

Vikt....5kg

Säkring med nominellt värde i ampere

U_0

Nominelltomgångsspänning

5. Montera bärsle (bild 3/4)

I_2

Svetsström

Montera bärselet (11) enligt beskrivningen i bild (3/4).

∅ mm

Elektrodensdiameter

6. Användning

Symbol för fallande karakteristisk kurva

Ansluta till matningsledningen

Symbol för manuell ljusbågssvetsning med överdragna stavelektroder

Innan nätkabeln (7) kan anslutas till elnätet måste man kontrollera att uppgifterna som anges på typskylten stämmer överens med värdena i matningsledningen.

Fare! Stickkontakten får endast bytas ut av en behörig elinstallatör.

Enfasnätanslutning

Ansluta svetskablarna (bild 5)

Förvara och använd inte apparaten i fuktig eller våt omgivning eller vid regn.

Fare! Svetskablarna (8/9) får endast anslutas om apparaten inte är ansluten till elnätet. Anslut svetskablarna enligt beskrivningen i bild 5. Anslut elektrodhållarens (8) och jordklämmans (9) båda stickkontakter (12) till motsvarande snabbanslutningar (5/6) och spärra kontakterna (12) genom att vrida dem i medsols riktning.

Kabeln med elektrodhållaren (8) ansluts i normalfall till pluspolen (5) och kabeln med jordklämman (9) till minuspolen (6).

Läs igenom bruksanvisningen noggrant och be- akta den innan du använder svetsapparaten.

Strömbrytare (bild 2)

IP 21 S

Kapslingsklass

Slå på apparaten genom att vrida potentiometern (1) i medsols riktning från nolläget på skalan (2) för svetsströmmen. Kontrollampan (3) för drift börjar lysa. Slå ifrån apparaten genom att vrida potentiometern (1) i motsols riktning till nolläget på skalan (2) för svetsströmmen. Kontrollampan (3) för drift slocknar.

H

Isoleringsklass

SE

7. Förberedelser inför svetsning

Fäst jordklämman (9) direkt på svetsstycket eller på underlaget som svetsstycket befi nner sig på. Obs! Se till att det fi nns direkt kontakt till svetsstycket. Undvik därför lackerade ytor och/eller isolerande material. På elektrodhållarens ände fi nns en specialklämma som används för att klämma fast elektroden.

Använd alltid svetsskärm under svetsning. Denna skärm skyddar ögonen mot ljusstrålarna från ljusbågen men gör det ändå möjligt att hålla svetsstycket under uppsikt.

8. Svetsning

Utför alla elektriska anslutningar för strömförsörjningen samt för svetsströmkretsen. De fl esta överdragna elektroder ansluts till pluspolen. Det fi nns dock andra slags elektroder som ska anslutas till minuspolen. Beakta tillverkarens instruktioner angående typ av elektrod och korrekt polaritet. Anslut svetskablarna (8/9) till snabbanslutningarna (5/6) på avsett vis. För nu in elektrodens ej överdragna del i elektrodhållaren (8) och anslut jordklämman (9) till svetsstycket. Se till att fullgod elektrisk kontakt fi nns. Slå på apparaten och ställ in svetsströmmen med potentiometern (1) beroende på vilket slags elektrod som används. Håll svetsskärmen framför ansiktet och dra med elektrodspetsen på samma sätt som om du vill tända en tändsticka. Detta är den bästa metoden för att tända en ljusbåge. Testa på ett provstycke att du har valt rätt elektrod och strömstyrka.

Elektrod (∅ mm):	Svetsström (A)
1,6	40-50 A
2	40 - 80 A
2,5	60 - 110 A

Bemærk!

För inte ned elektrodspetsen kort mot arbetsstycket. Det fi nns risk för att skador uppstår och att det blir svårt att tända ljusbågen.

Så snart ljusbågen har tänts, försök att anpassa avständet till arbetsstycket med hänsyn till den aktuella elektrodens diameter. Håll avständet så konstant som möjligt medan du svetsar. Luta elektroden i arbetsriktningen med 20-30 grader.

Använd alltid en tång för att ta bort förbrukade elektroder eller för att fl ytta arbetsstycken som just har svetsats. Tänk på att elektrodhållaren (1) alltid måste läggas ned i isolerat skick efter att du har utfört svetsningen.

Du får inte ta bort slagg från svetsen förrän den har svalnat.

Om du fortsätter att svetsa vid en avbruten svets, måste slaggen först tas bort från ansatsstället.

9. Överhettningsskydd

Svetsapparaten är utrustad med ett överhettningsskydd som ska skydda svetstransformatorn mot överhettning. Om överhettningsskyddet löser ut tänds kontrollampan (4) på svetsen. Låt då svetsapparaten svalna under en viss tid.

Om nätkabeln till denna produkt har skadats måste den bytas ut av tillverkaren, kundtjänst eller av en annan person med liknande behörighet eftersom det annars fi nns risk för personskador.

11. Rengöring, Underhåll och reservdelsbeställning

Fara!

Dra alltid ut stickkontakten inför alla rengöringsarbeten.

11.1 Rengöra maskinen

• Håll skyddsanordningarna, ventilationsöppningarna och motorkåpan i så damm- och smutsfritt skick som möjligt. Torka av maskinen med en ren duk eller blås av den med tryckluft med svagt tryck.
• Vi rekommenderar att du rengör maskinen efter varje användningstillfälle.
• Rengör maskinen med jämna mellanrum med en fuktig duk och en aning såpa. Använd inga rengörings- eller lösningsmedel. Dessa kan skada maskinens plastdelar. Se till att inga vätskor tränger in i maskinens inre. Om vatten tränger in i ett elverktyg höjs risken för elektriska slag.

SE

11.2 Underhåll

I maskinens inre fi nns inga delar som kräver underhåll.

11.3 Reservdelsbeställning

Lämna följande uppgifter vid beställning av reservdelar:

- Maskintyp

• Maskinensartikel-nr.

• Maskinensident-nr.

- Reservdelsnummer för erforderlig reservdel Aktuella priser och ytterligare information fi nns på www.isc-gmbh.info

12. Skrotning och återvinning

Produkten ligger i en förpackning som fungerar som skydd mot transportskador. Denna förpackning består av olika material som kan återvinnas. Lämna in förpackningen till ett insamlingsställe för återvinning. Produkten och dess tillbehör består av olika material som t ex metaller och plaster. Defekta produkter får inte kastas i hushållssoporna. Lämna in produkten till ett insamlingsställe i din kommun för professionell avfallshantering. Hör efter med din kommun om du inte vet var närmsta insamlingsställe fi nns.

13. Förvaring

Förvara produkten och dess tillbehör på en mörk, torr och frostfri plats samt otillgängligt för barn. Den bästa förvaringstemperaturen är mellan 5 och 30°C. Förvara elverktyget i originalförpackningen.

SE

Endast för EU-länder

Kasta inte elverktyg i hushållssoporna.

Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg källsorteras och lämnas in för miljövänlig återvinning.

Ätervinnings-alternativ till begäran om återsändning:

Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig avfallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvinning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponenter vars syfte har varit att komplettera den förbrukade utrustningen.

Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även utdrag, är endast tillåtet med uttryckligt tillstånd från iSC GmbH.

Med förbehåll för tekniska ändringar.

SE

Serviceinformation

I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa partners finns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom reparation och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial.

Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att följande delar krävs som förbrukningsmaterial.

Kategori Exempel
Slitagedelar* Elektrodhållare, jordklämma
Förbrukningsmaterial/förbrukningsdelar*
Delar som saknas

* ingår inte tvunget i leveransomfattningen!

Vid brister eller störningar kan du anmäla detta på webbplatsen www.isc-gmbh.info. Ge en detaljerad beskrivning av felet som har uppstätt och besvara alltid följande frågor:

• Fungerade produkten först eller var den defekt från början?
• Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?
  Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)?
  Beskriv den felaktiga funktionen.

SE

Garantibevis

Bästa kund,

vära produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikortet, eller vända dig till butiken där du köpte produkten. Följande punkter gäller för att du ska kunna göra anspråk på garantin:

1. Dessa garantivillkor reglerar ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter. Dessa tjänster är en komplettering till den lagstadgade garantin. Garantianspråk som regleras enligt lag påverkas inte av denna garanti. Våra garantitjänster är gratis för dig.
2. Garantitjänsterna omfattar endast sådana brister som bevisligen kan härledas till material- eller tillverkningsfel. Produkten som du har köpt ska vara ny och härstamma från nedanstående tillverkare. Vi avgör om sådana brister i produkten ska åtgärdas eller om produkten ska bytas ut. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garantiavtal sluts därför ej om produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller har utsatts för liknande påkänning.
3. Garantin omfattar inte:

- Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av felaktig installation, åsidosatt bruksanvisning (t ex anslutning till felaktig nätspänning eller strömart), missaktade underhålls- och säkerhetsbestämmelser, om produkten utsätts för onormala miljöfaktorer eller bristfällig skötsel och underhåll.

- Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t ex överbelastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande partiklar som har trängt in i produkten (t ex sand, sten eller damm, transportskador), yttre våld eller yttre påverkan (t ex skador efter att produkten fallit ned).

- Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för övrigt naturligt slitage.

1. Garantitiden uppgår till 60 månader och gäller från datumet när produkten köptes. Medan garantitiden fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hembesök.

2. Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin: www.isc-gmbh.info. Om defekten i produkten täcks av våra garantitjänster, får du genast en reparerad eller ny produkt.

För slitage- och förbrukningsdelar samt för delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges i denna bruksanvisning.
