BEDIENUNGSANLEITUNG IW 100 Herkules

IW 100 Art.-Nr.: 15.441.15 I.-Nr.: 11015

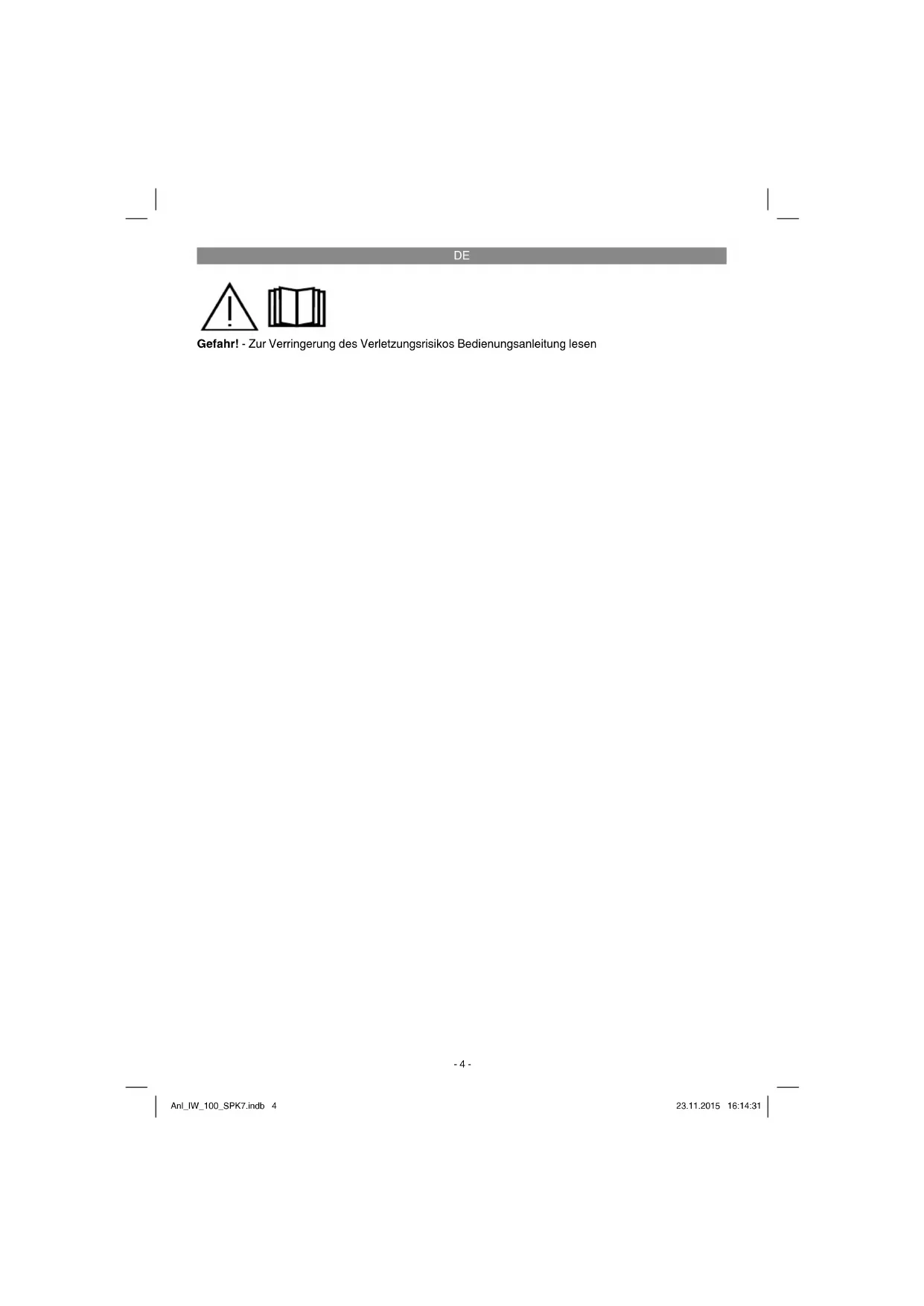

Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen Anl_IW_100_SPK7.indb 4Anl_IW_100_SPK7.indb 4 23.11.2015 16:14:3123.11.2015 16:14:31DE

Gefahr! Beim Benutzen von Geräten müssen einige Si- cherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshin- weise deshalb sorgfältig durch. Bewahren Sie die- se gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an an- dere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fi nden Sie im beiliegenden Heftchen! Gefahr! Lesen Sie alle Sicherheitshinweise und An- weisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

2. Gerätebeschreibung und

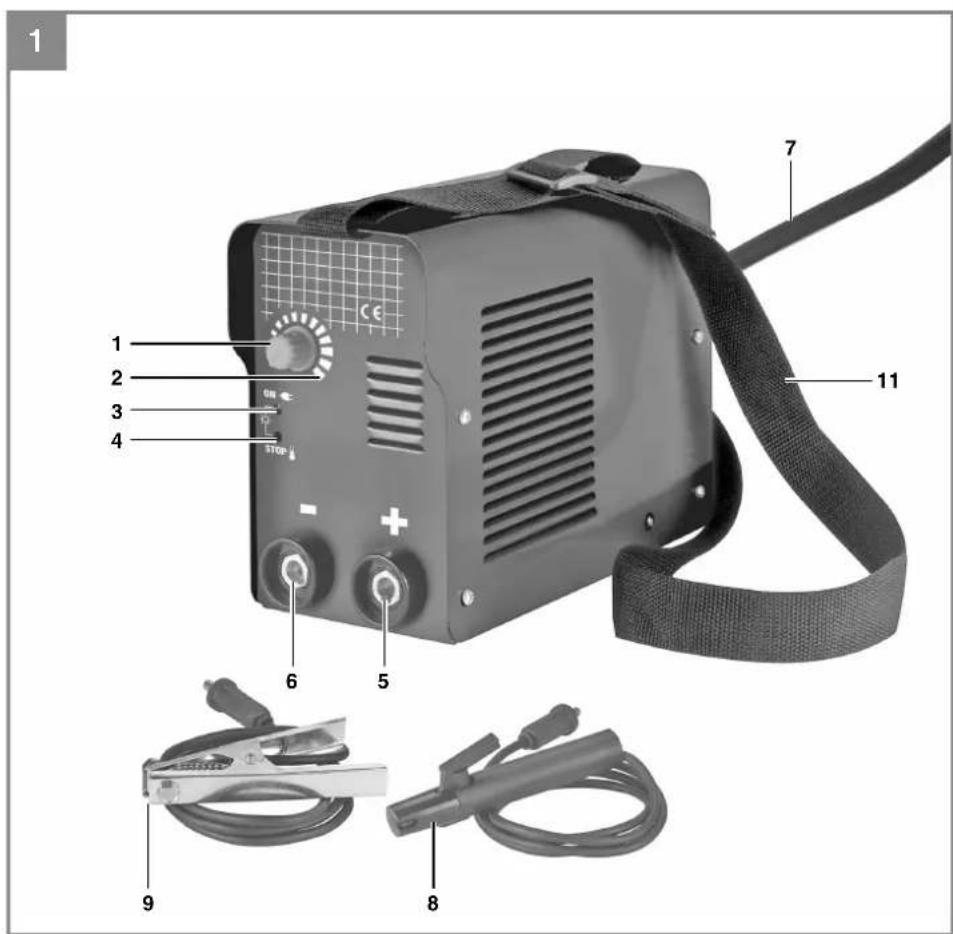

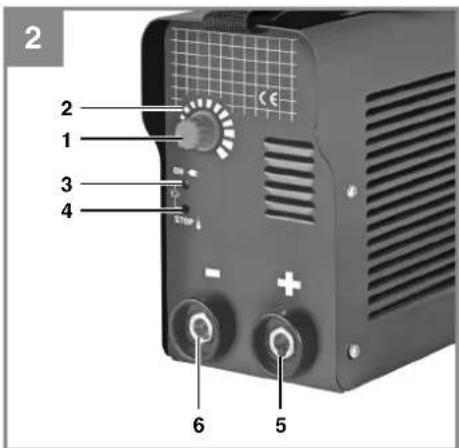

2.1 Gerätebeschreibung (Bild 1)

1. Potentiometer zur Einstellung des

Schweißstroms/Ein-/Ausschalter

2. Schweißstromskala

3. Kontrolllampe für Betrieb

4. Kontrolllampe für Überhitzung

5. Schnellkupplung positiv

6. Schnellkupplung negativ

8. Kabel mit Elektrodenhalter

9. Kabel mit Massenklemme

Bitte überprüfen Sie die Vollständigkeit des Arti- kels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sich bitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Arti- kels unter Vorlage eines gültigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Sie das Gerät erworben haben. Bitte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der An- leitung.

Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig aus der Verpackung.

Entfernen Sie das Verpackungsmaterial so- wie Verpackungs-/ und Transportsicherungen (falls vorhanden).

Überprüfen Sie, ob der Lieferumfang vollstän- dig ist.

Kontrollieren Sie das Gerät und die Zubehör- teile auf Transportschäden.

Bewahren Sie die Verpackung nach Möglich- keit bis zum Ablauf der Garantiezeit auf. Gefahr! Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Er- stickungsgefahr!

Originalbetriebsanleitung

3. Bestimmungsgemäße

Verwendung Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinaus- gehende Verwendung ist nicht bestimmungsge- mäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bedie- ner und nicht der Hersteller. Wichtiger Hinweis zum Stromanschluss Das Gerät unterfällt der Klasse A der Norm EN 60974-10, d. h. es ist nicht für den Gebrauch in Wohnbereichen, in denen die Stromversorgung über ein öff entliches Niederspannungs-Versor- gungssystem erfolgt, vorgesehen, weil es dort bei ungüns-tigen Netzverhältnissen Störungen verur- sachen kann. Wenn Sie das Gerät in Wohnberei- chen, in denen die Stromversorgung über ein öf- fentliches Niederspannungs-Versorgungssystem erfolgt, einsetzen möchten, ist der Einsatz eines elektromagnetischen Filters notwendig, welcher die elektromagnetischen Störungen so weit re- duziert, dass sie für den Benutzer nicht mehr als störend empfunden werden. Anl_IW_100_SPK7.indb 5Anl_IW_100_SPK7.indb 5 23.11.2015 16:14:3123.11.2015 16:14:31DE

In Industriegebieten oder anderen Bereichen, in denen die Stromversorgung nicht über ein öff ent- liches Niederspannungs-Versorgungssystem erfolgt, kann das Gerät ohne den Einsatz eines solchen Filters verwendet werden. Allgemeine Sicherheitsmaßnahmen Der Benutzer ist verantwortlich, das Gerät gemäß den Angaben des Herstellers fachgerecht zu installieren und zu nutzen. Soweit elektromagne- tische Störungen festgestellt werden sollten, liegt es in der Verantwortung des Benutzers, diese mit den oben unter dem Punkt „Wichtiger Hinweis zum Stromanschluss“ genannten technischen Hilfsmitteln zu beseitigen. Emissionsreduzierung Hauptstromversorgung Das Schweißgerät muss gemäß den Angaben des Herstellers an der Hauptstromversorgung angeschlossen werden. Wenn Störungen auftre- ten, kann es notwendig sein, zusätzliche Vorkeh- rungen einzu-richten, z. B. das Anbringen eines Filters an der Hauptstromversorgung (siehe oben unter dem Punkt „Wichtiger Hinweis zum Stromanschluss“). Die Schweißkabel sollten so kurz wie möglich gehalten werden. Herzschrittmacher Personen, die ein elektronisches Lebenserhal- tungs-gerät (wie z.B. Herzschrittmacher etc.) tragen, sollten Ihren Arzt befragen, bevor sie sich in die Nähe von Lichtbogen-, Schneid-, Aus- brenn- oder Punkt-schweißanlagen begeben, um sicherzustellen, dass die magnetischen Felder in Verbindung mit den hohen elektrischen Strömen ihre Geräte nicht beeinfl ussen. Die Gewährleistungszeit beträgt 12 Monate bei gewerblicher Nutzung, 24 Monate für Verbraucher und beginnt mit dem Zeitpunkt des Kaufs des Gerätes.

4. Symbole und Technische Daten

EN 60974-1 Europäische Norm für Schweißgeräte zu Licht- bogen-Handschweißen mit begrenzter Einschalt- dauer.

Einphasiger statischer Frequenzumformer-Trans- formator-Gleichrichter 50 Hz Netzfrequenz

1 max höchster Netzstrom Bemessungswert

1eff Eff ektivwert des größten Netzstromes [A] Sicherung mit Nennwert in Ampere im Netzan- schluss

Nennleerlaufspannung

Schweißstrom Ø mm Elektrodendurchmesser Symbol für fallende Kennlinie Symbol für Lichtbogen-Handschweißenmit um- hüllten Stabelektroden 1 Phasen – Netzanschluss Anl_IW_100_SPK7.indb 6Anl_IW_100_SPK7.indb 6 23.11.2015 16:14:3123.11.2015 16:14:31DE

Lagern oder verwenden Sie das Gerät nicht in feuchter oder nasser Umgebung oder im Regen Vor Gebrauch des Schweißgerätes die Bedie- nungsanleitung sorgfältig lesen und beachten IP 21S Schutzart

5. Montage Tragegurt (Bild 3/4)

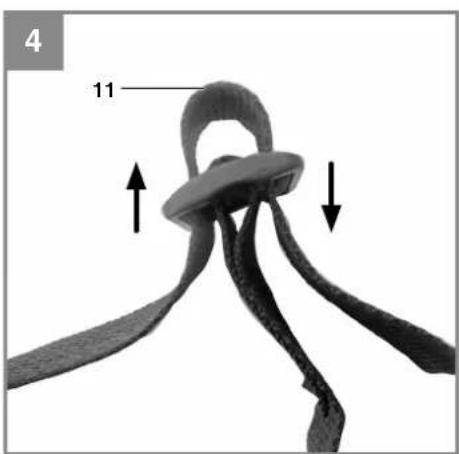

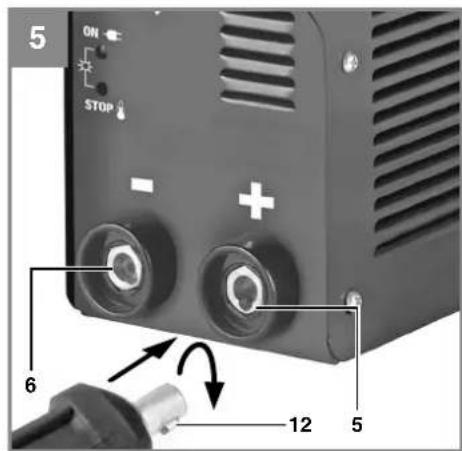

Bringen Sie den Tragegurt (11), wie in Bild (3-4) gezeigt, an.

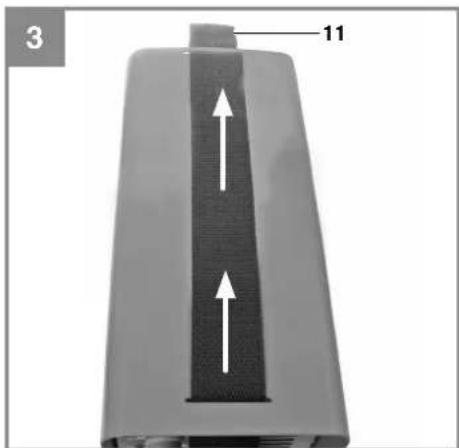

Anschluss an die Versorgungsleitung Überprüfen Sie vor dem Anschließen des Netz- kabels (7) an die Versorgungsleitung, ob die Daten des Typenschildes mit den Werten der zur Verfügung stehenden Versorgungsleitung über- einstimmen. Gefahr! Der Netzstecker darf nur durch eine Elektrofachkraft ersetzt werden. Anschluss der Schweißkabel (Bild 5) Gefahr! Führen Sie die Anschlussarbeiten der Schweißkabel (8/9) nur dann durch, wenn dass Gerät ausgesteckt ist! Schließen Sie die Schweißkabel, wie in Bild 5 ge- zeigt, an. Verbinden Sie hierzu die beiden Stecker (12) des Elektrodenhalters (8) und der Massen- klemme (9) mit den entsprechenden Schnell- kupplungen (5/6) und arretieren Sie die Stecker (12), indem Sie diese im Uhrzeigersinn drehen. Das Kabel mit dem Elektrodenhalter (8) wird normalerweise an den Plus-Pol (5) angeschlos- sen, das Kabel mit der Masseklemme (9) an den Minus-Pol (6). Ein-/Ausschalten (Bild 2) Schalten Sie das Gerät ein, indem Sie das Po- tentiometer (1) von der Nullstellung der Schweiß- stromskala (2) im Uhrzeigersinn drehen. Die Kontrolllampe für Betrieb (3) beginnt zu leuchten. Schalten Sie das Gerät aus, indem Sie das Po- tentiometer (1) gegen den Uhrzeigersinn in die Nullstellung der Schweißstromskala (2) drehen. Die Kontrolllampe für Betrieb (3) erlischt.

7. Schweißvorbereitungen

Die Masseklemme (9) wird direkt am Schweiß- stück oder an der Unterlage, auf der das Schweißstück abgestellt ist, befestigt. Achtung, sorgen Sie dafür, dass ein direkter Kon- takt mit dem Schweißstück besteht. Meiden Sie daher lackierte Oberfl ächen und / oder Isolierstof- fe. Das Elektrodenhalterkabel besitzt am Ende eine Spezialklemme, die zum Einklemmen der Elektrode dient. Das Schweißschutzschild ist während des Schweißens immer zu verwenden. Es schützt die Augen vor der vom Lichtbogen ausgehenden Licht-strahlung und erlaubt dennoch genau den Blick auf das Schweißgut.

Nehmen Sie alle elektrischen Anschlüsse für die Stromversorgung sowie für den Schweißstrom- kreis vor. Die meisten Mantelelektroden werden am Pluspol angeschlossen. Es gibt jedoch einige Arten von Elektroden, die am Minuspol ange- schlossen werden. Befolgen Sie die Angaben des Herstellers bezüglich der Elektrodenart und der richtigen Polarität. Passen Sie die Schweißkabel (8/9) an die Schnellkupplungen (5/6) entspre- chend an. Befestigen Sie nun das nicht ummantelte Ende Anl_IW_100_SPK7.indb 7Anl_IW_100_SPK7.indb 7 23.11.2015 16:14:3123.11.2015 16:14:31DE

der Elektrode im Elektrodenhalter (8) und verbin- den Sie die Masseklemme (9) mit dem Schweiß- stück. Achten Sie dabei darauf, dass ein guter elektrischer Kontakt besteht. Schalten Sie das Gerät ein und stellen Sie den Schweißstrom je nach verwendeter Elektrode am Potentiometer (1) ein. Halten Sie das Schutzschild vor das Ge- sicht und reiben Sie die Elektrodenspitze auf dem Schweißstück so, dass Sie eine Bewegung wie beim Anzünden eines Streichholzes ausführen. Dies ist die beste Methode, um einen Lichtbogen zu zünden. Testen Sie auf einem Probestück, ob Sie die rich- tige Elektrode und Stromstärke gewählt haben. Elektrode Ø (mm) .................... Schweißstrom (A) 1,6............................................................40-50 A 2 ........................................................... 40 – 80 A 2,5 ...................................................... 60 – 110 A Hinweis! Tupfen Sie nicht mit der Elektrode das Werkstück, es könnte dadurch ein Schaden auftreten und die Zündung das Lichtbogens erschweren. Sobald sich der Lichtbogen entzündet hat ver- suchen Sie eine Distanz zum Werkstück einzu- halten, die dem verwendeten Elektrodendurch- messer entspricht. Der Abstand sollte möglichst konstant bleiben, während Sie schweißen. Die Elektrodenneigung in Arbeitsrichtung sollte 20/30 Grad betragen. Benützen Sie immer eine Zange, um verbrauch- te Elektroden zu entfernen oder um eben ge- schweißte Stücke zu bewegen. Beachten Sie bitte, dass die Elektrodenhalter (1) nach den Schweißen immer isoliert abgelegt werden müs- sen. Die Schlacke darf erst nach dem Abkühlen von der Naht entfernt werden. Wird eine Schweißung an einer unterbrochenen Schweißnaht fortgesetzt, ist erst die Schlacke an der Ansatzstelle zu entfernen.

9. Überhitzungsschutz

Das Schweißgerät ist mit einem Überhitzungs- schutz ausgestattet, welches den Schweißtrafo vor Überhitzung schützt. Sollte der Überhitzungs- schutz ansprechen, so leuchtet die Kontrolllampe (4) an Ihrem Gerät. Lassen Sie das Schweißgerät einige Zeit abkühlen.

Netzanschlussleitung Gefahr! Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qua- lifi zierte Person ersetzt werden, um Gefährdun- gen zu vermeiden.

11. Reinigung, Wartung und

Ersatzteilbestellung Gefahr! Ziehen Sie vor allen Reinigungsarbeiten den Netzstecker.

Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutz- frei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.

Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.

Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Ver- wenden Sie keine Reinigungs- oder Lösungs- mittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elek- trogerät erhöht das Risiko eines elektrischen Schlages.

Im Geräteinneren befi nden sich keine weiteren zu wartenden Teile. Anl_IW_100_SPK7.indb 8Anl_IW_100_SPK7.indb 8 23.11.2015 16:14:3223.11.2015 16:14:32DE

11.3 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende An- gaben gemacht werden;

Artikelnummer des Gerätes

Ident-Nummer des Gerätes

Ersatzteilnummer des erforderlichen Ersatz- teils Aktuelle Preise und Infos fi nden Sie unter www.isc-gmbh.info

Wiederverwertung Das Gerät befi ndet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpa- ckung ist Rohstoff und ist somit wieder verwend- bar oder kann dem Rohstoff kreislauf zurückge- führt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoff e. Defekte Geräte ge- hören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle bekannt ist, sollten Sie bei der Gemeindeverwaltung nachfragen.

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 ˚C. Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf. Anl_IW_100_SPK7.indb 9Anl_IW_100_SPK7.indb 9 23.11.2015 16:14:3223.11.2015 16:14:32DE

Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt- gerechten Wiederverwertung zugeführt werden. Recycling-Alternative zur Rücksendeauff orderung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge- rechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirt- schafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile. Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig. Technische Änderungen vorbehalten Anl_IW_100_SPK7.indb 10Anl_IW_100_SPK7.indb 10 23.11.2015 16:14:3223.11.2015 16:14:32DE

Service-Informationen Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service- Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service- Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate- rialien zur Verfügung. Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden. Kategorie Beispiel Verschleißteile* Elektrodenhalter, Massezange Verbrauchsmaterial/ Verbrauchsteile* Fehlteile

• nicht zwingend im Lieferumfang enthalten! Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)? Beschreiben Sie diese Fehlfunktion. Anl_IW_100_SPK7.indb 11Anl_IW_100_SPK7.indb 11 23.11.2015 16:14:3223.11.2015 16:14:32DE
