IW 100 - Svejsemaskine Herkules - Gratis brugsanvisning og manual

Produkttype	Invertersvejser
Mærke	Herkules
Model	IW 100
Forsyningsspænding	230/240 V ~ 50 Hz
Svejsestrøm	10 - 80 A
Tomgangsspænding	85 V
Optagen effekt	2500 W (ved 80 A)
Indkoblingstid	12% ved 80 A, 60% ved 40 A, 100% ved 35 A
Sikringsbeskyttelse	16 A
Anbefalet elektrodediameter	1,6 mm / 2 mm / 2,5 mm
Vægt	5 kg
Beskyttelsesgrad	IP 21 S
Isolationsklasse	H
Funktioner	Justering af svejsestrøm, overophedningsbeskyttelse, driftsindikator
Leveringsomfang	Apparat, brugsanvisning, sikkerhedsanvisninger, skulderrem, elektrodeholderkabel, jordkabel
Vedligeholdelse og rengøring	Rengør med en fugtig klud og mild sæbe, blæs med lavtryks trykluft, brug ikke aggressive midler
Sikkerhed	Læs anvisningerne, afbryd før rengøring, brug ikke i fugtige omgivelser
Sliddele	Elektrodeholder, jordklemme (medfølger ikke)
Garanti	60 måneder
Genbrug	Må ikke smides ud med husholdningsaffald, aflever på en genbrugsstation

Ofte stillede spørgsmål - IW 100 Herkules

Hvordan tilsluttes svejsekablerne?

Sørg for, at apparatet er frakoblet. Tilslut elektrodeholderkablet til den positive hurtigkobling (pol +) og jordkablet til den negative hurtigkobling (pol -). Drej stikkene med uret for at låse dem.

Hvilken type elektrode skal bruges?

Brug belagte elektroder med diameter 1,6 mm, 2 mm eller 2,5 mm. Polariteten afhænger af elektrodetypen: de fleste tilsluttes den positive pol. Se producentens anvisninger.

Hvad er indkoblingstiden?

Indkoblingstiden (X) angiver svejsetiden pr. 10-minutters cyklus. For eksempel: 12% ved 80 A (dvs. 1,2 min svejsning), 60% ved 40 A (6 min), 100% ved 35 A (10 min). Overhold disse værdier for at undgå overophedning.

Hvad gør jeg, hvis overophedningslampen tændes?

Kontrollampen (4) tændes, når overophedningsbeskyttelsen aktiveres. Stop med at svejse, og lad apparatet køle af i et par minutter. Lampen slukker automatisk.

Hvordan rengør jeg apparatet?

Tag altid stikket ud af apparatet før rengøring. Brug en fugtig klud med lidt mild sæbe. Lad ikke vand trænge ind i apparatet. Blæs ventilationsåbningerne med lavtryks trykluft. Brug ikke aggressive midler.

Hvad er de væsentlige sikkerhedsforanstaltninger?

Læs sikkerhedsanvisningerne omhyggeligt. Brug altid beskyttelsesskærm til øjnene. Rør ikke ved emnet med elektroden. Afbryd apparatet før vedligeholdelse. Brug ikke apparatet i regn eller fugtige omgivelser.

Hvordan justeres svejsestrømmen?

Drej potentiometeret (1) med uret for at øge strømmen. Skalaen (2) viser værdien i ampere. Tilpas strømmen til elektrodens diameter: 40-50 A til 1,6 mm, 40-80 A til 2 mm, 60-110 A til 2,5 mm.

Hvad er den nødvendige forsyningsspænding?

Apparatet fungerer på en netspænding på 230/240 V ~ 50 Hz, enfaset. Brug en stikkontakt med en 16 A sikring. Kontrollér, at typeskiltets data svarer til din installation.

Hvilke tilbehør følger med apparatet?

Leveringen omfatter: svejseapparat, original brugsanvisning, sikkerhedsanvisninger, skulderrem, kabel med elektrodeholder og kabel med jordklemme. Elektroder medfølger ikke.

Hvordan gør jeg garantien gældende?

Garantien er 60 måneder fra købsdatoen. I tilfælde af fejl skal du registrere dit apparat på webstedet www.isc-gmbh.info inden for to uger efter konstatering. Gem købsbeviset. Garantien dækker fabrikations- og materialefejl, men ikke normal slitage eller professionel brug.

BRUGSANVISNING IW 100 Herkules

DK Original betjeningsvejledning Inverter-svejseapparat

NO Original-driftsveiledning Inverter-sveiseapparat

IS Upprunalegar notandaleiðbeiningar Rafsuðutæki

SE Original-bruksanvisning Invertersvets

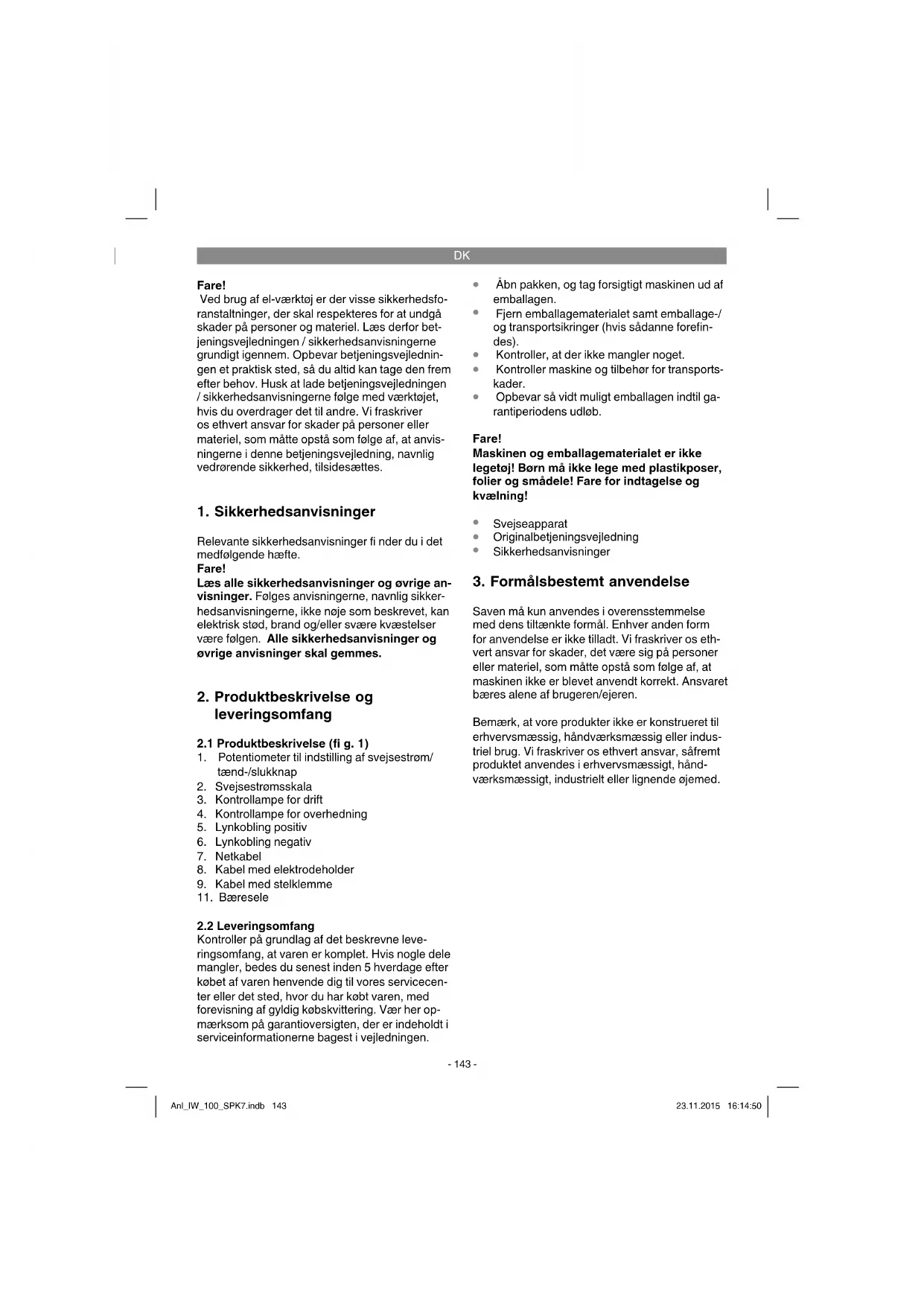

Ved brug af el-værktøj er der visse sikkerhedsforanstaltninger, der skal respekteres for at undgå skader på personer og materiel. Læs derfor betjeningsvejledningen / sikkerhedsanvisningerne grundigt igennem. Opbevar betjeningsvejledningen et praktisk sted, så du altid kan tage den frem efter behov. Husk at lade betjeningsvejledningen / sikkerhedsanvisningerne følge med værktøjet, hvis du overdrager det til andre. Vi fraskriver os ethvert ansvar for skader på personer eller materiel, som måtte opstå som følge af, at anvisningerne i denne betjeningsvejledning, navnlig vedrørende sikkerhed, tilsidesættes.

1. Sikkerhedsanvisninger

Relevante sikkerhedsanvisninger fi nder du i det medfølgende hæfte.

Fare!

Læs alle sikkerhedsanvisninger og øvrige anvisninger. Følges anvisningerne, navnlig sikkerhedsanvisningerne, ikke nøje som beskrevet, kan elektrisk stød, brand og/eller svære kvæstelser være følgen. Alle sikkerhedsanvisninger og øvrige anvisninger skal gemmes.

2. Produktbeskrivelse og leveringsomfang

1. Potentiometer til indstilling af svejsestrøm/tænd-/slukknap
2. Svejsestrømsskala
3. Kontrollampe for drift
4. Kontrollampe for overhedning
5. Lynkobling positiv
6. Lynkobling negativ
7. Netkabel
8. Kabel med elektrodeholder
9. Kabel med stelklemme
10. Bæresele

2.2 Leveringsomfang

Kontroller på grundlag af det beskrevne leveringsomfang, at varen er komplet. Hvis nogle dele mangler, bedes du senest inden 5 hverdage efter købet af varen henvende dig til vores servicecenter eller det sted, hvor du har købt varen, med forevisning af gyldig købskvittering. Vær her opmærksom på garantioversigten, der er indeholdt i serviceinformationerne bagest i vejledningen.

• Åbn pakken, og tag forsigtigt maskinen ud af emballagen.
• Fjern emballagematerialet samt emballage-/ og transportsikringer (hvis sådanne forefin- des).
  • Kontroller, at der ikke mangler noget.
• Kontroller maskine og tilbehør for transportskader.
• Opbevar så vidt muligt emballagen indtil garantiperiodens udløb.

Fare!

Maskinen og emballagematerialet er ikke legetøj! Børn må ikke lege med plastikposer, folier og smådele! Fare for indtagelse og kvælning!

• Svejseapparat
• Originalbetjeningsvejledning
• Sikkerhedsanvisninger

Saven må kun anvendes i overensstemmelse med dens tiltænkte formål. Enhver anden form for anvendelse er ikke tilladt. Vi fraskriver os ethvert ansvar for skader, det være sig på personer eller materiel, som måtte opstå som følge af, at maskinen ikke er blevet anvendt korrekt. Ansvaret bæres alene af brugeren/ejeren.

Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ethvert ansvar, såfremt produktet anvendes i erhvervsmæssigt, håndværksmæssigt, industrielt eller lignende øjemed.

DK

Europæisk norm for svejseapparater til lysbuehåndsvejsning med begrænset driftstid

Maksimaloptagelsesstrøm

I_1eff

Eff aktivværdi for største netstrøm [A]

Sikring med mærkeværdi i ampere

U _0

Mærketomgangsspænding

I_2

Svejsestrøm

∅ mm

Elektrodediameter

Symbol for lysbue-håndsvejsning med beklædte stavelektroder

Apparatet må ikke opbevares eller anvendes i fugtige eller våde omgivelser eller i regnvejr

Betjeningsvejledningen skal læses omhyggeligt, inden svejseapparatet tages i brug. Alle anvisninger skal følges uden forbehold.

IP 21 S

Beskyttelsesgrad

H

Isolationsklasse

X

Funktionstid

Nettilslutning: 230/240 V \~ 50 Hz

Svejsestrøm: 10 - 80 A

Funktionstid X:

12%....80 A

60%....40 A

100%....35 A

Tomgangsspænding: 85 V

5. Påsætning af bæresele (fi g. 3/4)

Tilslutning til forsyningsledning

Kontroller, inden du slutter netkablet (7) til forsyningsledningen, om dataene på mærkepladen svarer til stedets forsyningsledning.

Fare! Udskiftning af netstik er forbeholdt en el-fagmand.

Tilslutning af svejsekabler (fi g. 5)

Fare! Alle forsyningsledninger skal være trukket ud af apparatet, før svejsekablerne (8/9) sluttes till! Slut svejsekablet til, som vist på fi g. 5. Forbind elektrodeholderens (8) og stelklemmens (9) to stik (12) med de tilhørende lynkoblinger (5/6),

DK

Tænd for apparatet ved at dreje potentiometeret (1) med uret fra svejsestrømsskalaens (2) nulstilling. Kontrollampe for drift (3) begynder at lyse. Sluk for apparatet ved at dreje potentiometeret (1) mod uret tilbage til svejsestrømsskalaens (2) nulstilling. Kontrollampe for drift (3) går ud.

7. Svejseforberedelser

Jordklemmen (9) fastgøres direkte til svejseemnet eller til det underlag, svejseemnet ligger på. Pas på, sørg for, at der er en direkte kontakt til svejseemnet. Undgå derfor lakerede overfl ader og/eller isolerende stoff er. Elektrodeholderkablet har en specialklemme i den ene ende, som bruges til at klemme elektroden fast. Svejseskærm skal altid bruges under svejsningen. Den beskytter øjnene mod lysstrålingen fra lysbuen og tillader alligevel præcis udsigt til svejseemnet.

8. Svejsning

Etabler alle elektriske tilslutninger til strømforsyningen samt til svejsekredsløbet. De fl este beklædte elektroder sluttes til pluspolen. Der fi ndes dog nogle typer af elektroder, som sluttes til minuspolen. Følg producentens anvisninger med hensyn til elektrodetype og rigtig polaritet. Tilpas svejsekablerne (8/9) til lynkoblingerne (5/6) i overensstemmelse hermed.

Fastgør nu den ende af elektroden, der ikke er beklædt, i elektrodeholderen (8), og forbind stelklemmen (9) med svejsestykket. Sørg for, at der er en god elektrisk kontakt. Tænd for apparatet, og indstil svejsestrømmen på potentiometeret (1) alt efter, hvilken elektrode du anvender. Hold afskærmningen op foran ansigtet, og stryg elektrodespidsen på svejsestykket med samme bevægelse, som når du tænder en tændstik. Dette er den bedste måde at tænde en lysbue på. Prøv på et testemne, om du har valgt den rigtige elektrode og strømstyrke.

Elektrode ∅ (mm) ...... Svejsestrøm (A)

1,6....40-50 A

2 40 - 80 A

2,5 60 - 110 A

Pas på!

Prik ikke emnet med elektroden, da det kunne volde skader og vanskeliggøre tændingen af lysbuen.

Prøv at vare en distance til emnet, som svarer til det anvendte elektrodediameter, så snart lysbuen er tændt.

Afstanden skal være så konstant som muligt, mens du svejser. Elektrodens hældning i arbejdsretning bør være 20/30 grader.

Brug altid en tang til at fjerne brugte elektroder eller til at fl ytte emner, der lige er blevet svejset. Vær opmærksom på, at elektrodeholderne (1) altid skal lægges ned isoleret efter svejsningen. Slaggen må først fjernes fra svejsesømmen efter nedkølingen.

Hvis svejsningen fortsætter ved en afbrudt svej- sesøm, skal man først fjerne slaggen fra det sted, hvor svejsningen påbegyndes igen.

9. Beskyttelse mod overophedning

Svejseapparatet er udstyret med en beskyttelse mod overophedning, som beskytter svejsetransformeren mod overophedning. Når denne beskyttelsesanordning aktiveres, lyser kontrollampen (4) på dit apparat. Lad svejseapparatet køle ned et stykke tid.

10. Udskiftning af nettislutningsledning

Fare!

Hvis produktets nettislutningsledning beskadiges, skal den skiftes ud af producenten eller dennes kundeservice eller af person med lignende kvalifi kationer for at undgå fare for personskade.

DK

Træk stikket ud af stikkontakten inden vedligeholdelsesarbejde.

11.1 Rengøring

• Hold så vidt muligt beskyttelsesanordninger, luftsprækker og motorhuset fri for støv og snavs. Gnid maskinen ren med en ren klud, eller foretag trykluftudblæsning med lavt tryk.
• Vi anbefaler, at maskinen rengøres hver gang efter brug.
• Rengør af og til maskinen med en fugtig klud og lidt blød sæbe. Undgå brug af rengøringseller opløsningsmiddel, da det vil kunne ødelægge maskinens kunststofdele. Pas på, at der ikke kan trænge vand ind i maskinens indvendige dele. Trænger der vand ind i et elværktøj, øger det risikoen for elektrisk stød.

Der fi ndes ikke yderligere dele, som skal vedligeholdes inde i maskinen.

11.3 Reservedelsbestilling:

Ved bestilling af reservedele skal følgende oplyses:

Savens type.
• Savensartikelnummer.
• Savensidentifikationsnummer.
- Nummeret på den nødvendige reservedel.
Aktuelle priser og øvrige oplysninger fi nder du på internetadressen www.isc-gmbh.info

Produktet leveres indpakket for at undgå transportskader. Emballagen består af råmaterialer og kan genanvendes eller indleveres på genbrugsstation. Produktet og dets tilbehør består af forskelligartede materialer, f.eks. metal og plast. Defekte produkter må ikke smides ud som almindeligt husholdningsaff ald. For at sikre en fagmæssig korrekt bortskaff else skal produktet indleveres på et aff aldsdepot. Hvis du ikke har kendskab til lokalt aff aldsdepot, så kontakt din kommune.

13. Opbevaring

Maskinen og dens tilbehør skal opbevares på et mørkt, tørt og frostfrit sted uden for børns rækkevidde. Den optimale lagertemperatur ligger mellem 5 og 30°C. Opbevar el-værktøjet i den originale emballage.

DK

Kun for EU-lande

Smid ikke el-værktøj ud som almindeligt husholdningsaff ald!

I medfør af Rådets direktiv 2012/19/EF om affald af elektrisk og elektronisk udstyr og dettes omsættelse i den nationale lovgivning skal brugt el-værktøj indsamles separat og indleveres til videreanvendende formål på miljømæssig forsvarlig vis.

Ejeren af el-værktøjet er – med mindre denne tilbagesender maskinen – forpligtet til at bortskaffe maskinen og dens dele ifølge miljøforskrifterne. Den brugte maskine kan indleveres hos en genbrugsstation – spørg evt. personalet her, eller forhør dig hos din kommune. Tilbehør og hjælpemidler, som følger med maskinen, og som ikke indeholder elektriske dele, er ikke omfattet af ovenstående.

Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er kun tilladt med udtrykkelig tilladelse fra iSC GmbH.

Ret til tekniske ændringer forbeholdes

DK

Serviceinformationer

I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks. reparation, anskaffelse af reservedele og sliddele eller køb af forbrugsmaterialer.

Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt slid resp. at følgende dele anses som forbrugsmaterialer.

Kategori Eksempel
Sliddele* Elektrodeholder, jordklemme
Forbrugsmateriale/ forbrugsdele*
Manglende dele

* er ikke nødvendigvis indeholdt i leveringsomfanget!

Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.isc-gmbh.info. Det er vigtigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål:

• Har produktet fungeret, eller var det defekt fra begyndelsen?
• Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?
• Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)?
  Beskriv venligst fejlfunktionen.

DK

Garantibevis

Kære kunde!

Vore produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle ud- vise fejl, beklager vi naturligvis dette og beder dig kontakte vores kundeservice på adressen, som står angivet på dette garantibevis, eller detsted, hvor du har købt varen. For indfrielse af garantikrav gælder følgende:

1. Disse garantibetingelser regulerer ekstra garantiydelser, som nedenstående producent lover købere af sine nye apparater som supplement til den lovfastsatte garanti. Garantibestemmelser fastsat ved lov berøres ikke af nærværende garanti. Vores garantiydelse er gratis.

2. Garantiydelsen dækker udelukkende mangler på et nyt apparat fra nedenstående producent, der skyldes materiale- eller produktionsfejl, og vi har ret til at vælge, om sådanne mangler afhjælpes på produktet, eller om produktet udskiftes.

Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig brug. Garantien dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige, håndværksmæssige eller faglige virksomheder eller er blevet udsat for lignende belastning.

1. Garantien dækker ikke følgende:

- Skader på produktet som følge af tilsidesættelse af montagevejledningens anvisninger eller som følge af usagkyndig installation, tilsidesættelse af brugsanvisningen (f.eks. tilslutning til forkert netspænding eller strømtype) eller tilsidesættelse af vedligeholdelses- og sikkerhedsforskrifter eller som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje og vedligeholdelse.

- Skader på produktet som følge af misbrug eller usagkyndig anvendelse (f.eks. overbelastning af produktet eller brug af værktøj eller tilbehør, som ikke er godkendt), indtrængen af fremmedlegemer i produktet (f.eks. sand, sten eller støv, transportskader), brug af vold eller eksterne påvirkninger udefra (f.eks. fordi produktet tabes).

- Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet naturligt slid.

1. Garantiperioden udgør 60 måneder at regne fra købsdatoen. Garantikrav skal gøres gældende inden garantiperiodens udløb og inden for to uger, efter at defekten er blevet konstateret. Garantikrav kan ikke gøres gældende efter garantiperiodens udløb. Reparation eller udskiftning af produktet medfører ikke forlængelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Dette gælder også servicearbejder, der foretages på stedet.

2. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til følgende adresse: www.isc-gmbh.info. Er defekten omfattet af garantien, vil produktet omgående blive repareret og returneret, eller du vil modtage et helt nyt.

Hvad angår slid- og forbrugsdele samt manglende dele henviser vi til garantiens indskrænkninger i henhold til serviceinformationerne i nærværende betjeningsvejledning.
