LIETOŠANAS INSTRUKCIJA IW 100 Herkules

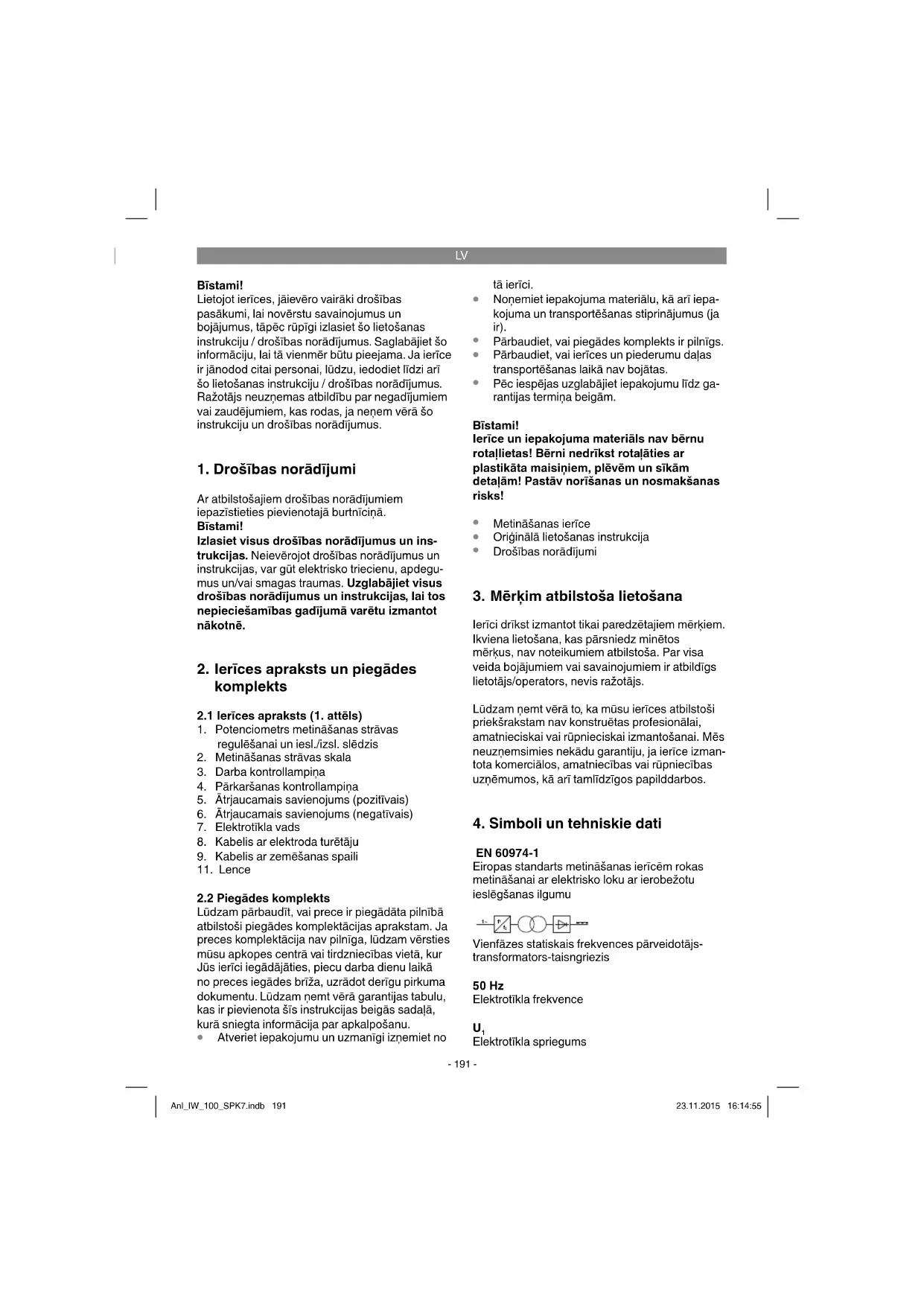

Bīstami! Lietojot ierīces, jāievēro vairāki drošības pasākumi, lai novērstu savainojumus un bojājumus, tāpēc rūpīgi izlasiet šo lietošanas instrukciju / drošības norādījumus. Saglabājiet šo informāciju, lai tā vienmēr būtu pieejama. Ja ierīce ir jānodod citai personai, lūdzu, iedodiet līdzi arī šo lietošanas instrukciju / drošības norādījumus. Ražotājs neuzņemas atbildību par negadījumiem vai zaudējumiem, kas rodas, ja neņem vērā šo instrukciju un drošības norādījumus.

1. Drošības norādījumi

Ar atbilstošajiem drošības norādījumiem iepazīstieties pievienotajā burtnīciņā. Bīstami! Izlasiet visus drošības norādījumus un ins- trukcijas. Neievērojot drošības norādījumus un instrukcijas, var gūt elektrisko triecienu, apdegu- mus un/vai smagas traumas. Uzglabājiet visus drošības norādījumus un instrukcijas, lai tos nepieciešamības gadījumā varētu izmantot nākotnē.

2. Ierīces apraksts un piegādes

2.1 Ierīces apraksts (1. attēls)

1. Potenciometrs metināšanas strāvas

regulēšanai un iesl./izsl. slēdzis

2. Metināšanas strāvas skala

3. Darba kontrollampiņa

4. Pārkaršanas kontrollampiņa

5. Ātrjaucamais savienojums (pozitīvais)

6. Ātrjaucamais savienojums (negatīvais)

7. Elektrotīkla vads

8. Kabelis ar elektroda turētāju

9. Kabelis ar zemēšanas spaili

Lūdzam pārbaudīt, vai prece ir piegādāta pilnībā atbilstoši piegādes komplektācijas aprakstam. Ja preces komplektācija nav pilnīga, lūdzam vērsties mūsu apkopes centrā vai tirdzniecības vietā, kur Jūs ierīci iegādājāties, piecu darba dienu laikā no preces iegādes brīža, uzrādot derīgu pirkuma dokumentu. Lūdzam ņemt vērā garantijas tabulu, kas ir pievienota šīs instrukcijas beigās sadaļā, kurā sniegta informācija par apkalpošanu.

Atveriet iepakojumu un uzmanīgi izņemiet no tā ierīci.

Noņemiet iepakojuma materiālu, kā arī iepa- kojuma un transportēšanas stiprinājumus (ja ir).

P ārbaudiet, vai piegādes komplekts ir pilnīgs.

P ārbaudiet, vai ierīces un piederumu daļas transportēšanas laikā nav bojātas.

P ēc iespējas uzglabājiet iepakojumu līdz ga- rantijas termiņa beigām. Bīstami! Ierīce un iepakojuma materiāls nav bērnu rotaļlietas! Bērni nedrīkst rotaļāties ar plastikāta maisiņiem, plēvēm un sīkām detaļām! Pastāv norīšanas un nosmakšanas risks!

Oriģinālā lietošanas instrukcija

3. Mērķim atbilstoša lietošana

Ierīci drīkst izmantot tikai paredzētajiem mērķiem. Ikviena lietošana, kas pārsniedz minētos mērķus, nav noteikumiem atbilstoša. Par visa veida bojājumiem vai savainojumiem ir atbildīgs lietotājs/operators, nevis ražotājs. Lūdzam ņemt vērā to, ka mūsu ierīces atbilstoši priekšrakstam nav konstruētas profesionālai, amatnieciskai vai rūpnieciskai izmantošanai. Mēs neuzņemsimies nekādu garantiju, ja ierīce izman- tota komerciālos, amatniecības vai rūpniecības uzņēmumos, kā arī tamlīdzīgos papilddarbos.

4. Simboli un tehniskie dati

EN 60974-1 Eiropas standarts metināšanas ierīcēm rokas metināšanai ar elektrisko loku ar ierobežotu ieslēgšanas ilgumu

Vienfāzes statiskais frekvences pārveidotājs- transformators-taisngriezis 50 Hz Elektrotīkla frekvence

Metināšanas spriegums [V]

1 max Maksimālās elektrotīkla strāvas aprēķinātā vērtība

1eff Lielākās elektrotīkla strāvas faktiskā vērtība [A] Drošinātājs ar nominālo vērtību ampēros elektrotīkla pieslēgumā

Nominālais tukšgaitas spriegums

Metināšanas strāva Ø mm Elektroda diametrs Pazeminošās raksturlīknes simbols Simbols manuālai metināšanai ar elektrisko loku, izmantojot stiegru elektrodus apvalkā Vienfāzes elektrotīkla pieslēgums Neglabājiet vai neizmantojiet ierīci mitrā vai slapjā vidē vai lietus laikā. Pirms metināšanas ierīces lietošanas rūpīgi izla- siet un ievērojiet lietošanas instrukciju. IP 21 S Aizsardzības pakāpe

5. Lences montāža (3./4. attēls)

Uzlieciet lenci (11), kā parādīts 3.–4. attēlā.

6. Lietošanas sākšana

Elektrotīkla kabeļa pieslēgšana Pirms elektrotīkla kabeļa (7) pieslēgšanas pie elektroapgādes līnijas pārbaudiet, vai parametri datu plāksnītē atbilst pieejamās elektroapgādes līnijas vērtībām. Bīstami! Elektrotīkla kontaktdakšu drīkst nomainīt tikai elektriķis. Metināšanas kabeļa pieslēgšana (5. attēls) Bīstami! Metināšanas kabeļa (8/9) pieslēgšanas darbus veiciet tikai tad, kad ierīce ir atvienota no elektroapgādes tīkla! Metināšanas kabeli pievienojiet, kā parādīts

5. attēlā. Šim nolūkam elektroda turētāja (8)

un zemējuma spailes (9) abus spraudņus (12) savienojiet ar atbilstošiem ātrdarbības savienoju- miem (5/6) un nofi ksējiet spraudņus, griežot tos pulksteņrādītāja virzienā. Parasti kabeli ar elektro- da turētāju (8) pievieno pie pozitīvā pola (5), ka- beli ar zemējuma spaili (9) – pie negatīvā pola (6). Ieslēgšana un izslēgšana (2. attēls) Ieslēdziet ierīci, pulksteņrādītāja virzienā pagriežot potenciometru (1) no metināšanas strāvas skalas (2) nulles pozīcijas. Iemirdzas darba kontrollampiņa (3). Izslēdziet ierīci, pretēji pulksteņrādītāja virzienam pagriežot potencio- metru (1) metināšanas strāvas skalas (2) nulles pozīcijā. Nodziest darba kontrollampiņa (3). Anl_IW_100_SPK7.indb 192Anl_IW_100_SPK7.indb 192 23.11.2015 16:14:5523.11.2015 16:14:55LV

7. Sagatavošanās metināšanas

darbiem Zemējuma spaili (9) nostiprina tieši uz metināmās detaļas vai uz paliktņa, uz kura novietota metināmā detaļa. Uzmanību! Gādājiet, lai tai būtu tieša saskare ar metināmo detaļu. Tāpēc izvairieties no lakotām virsmām un/vai izolācijas materiāliem. Elektroda turētāja kabeļa galā ir īpaša spaile, kas paredzēta elektroda iespīlēšanai. Metināšanas laikā vienmēr jāizmanto metinātāja sejas aizsargs. Tas aizsargā acis pret elektriskā loka izvadīto gaismas starojumu, tomēr nodrošina metināmās detaļas skaidru redzamību.

Izveidojiet visus elektroapgādes un metināšanas strāvas ķēdes elektriskos pieslēgumus. Lielāko daļu pārklāto elektrodu pievieno pie plusa pola. Ta ču ir daži elektrodu veidi, kurus pievieno pie mīnusa pola. Ņemiet vērā ražotāja snieg- to informāciju par elektrodu veidu un pareizo polaritāti. Metināšanas kabeļus (8/9) atbilstoši pielāgojiet ātrjaucamajiem savienojumiem (5/6). Elektroda nepārklāto galu iestipriniet elektroda turētājā (8) un zemējuma spaili (9) savienojiet ar metināmo detaļu. Turklāt ņemiet vērā, lai tai būtu labs elektriskais kontakts. Ieslēdziet ierīci un ar potenciometru (1) noregulējiet metināšanas strāvu atkarībā no izmantojamā elektroda. Turiet sejas priekšā metinātāja sejas aizsar- gu un parīvējiet elektroda galu uz metināmās detaļas, izpildot kustību, kas līdzīga sērkociņa aizdedzināšanai. Tā ir vislabākā metode, lai aizdedzinātu elektrisko loku. Izmēģiniet uz parauga, vai esat izvēlējies pareizo elektrodu un strāvas stiprumu. Elektroda Ø (mm) ...........Metināšanas strāva (A) 1,6 ...........................................................40-50 A 2 .......................................................... 40 – 80 A 2,5 ..................................................... 60 – 110 A Uzmanību! Neklaudziniet ar elektrodu pa detaļu, tādā veidā var rasties bojājums un var tikt apgrūtināta elektriskā loka aizdedzināšana. Kolīdz elektriskais loks ir aizdedzies, mēģiniet ieturēt atstatumu līdz detaļai, kas atbilstu izmantojamā elektroda diametram. Metināšanas laikā atstatumam vajadzētu saglabāties pēc iespējas nemainīgam. Elektroda slīpumam darba virzienā vajadzētu būt 20/30 grādu lielam. Izlietoto elektrodu izņemšanai vai tikko sametināto detaļu kustināšanai vienmēr izman- tojiet knaibles. Lūdzu, ņemiet vērā to, ka pēc metināšanas elektroda turētājs (1) vienmēr jānovieto izolētā veidā. Izdedžus drīkst noņemt no šuves tikai pēc atdzišanas. Ja jāturpina pārtrauktas metinātās šuves metināšana, vis- pirms no šuves atkārtotā sākuma vietas ir jānovāc izdedži.

9. Aizsardzība pret pārkaršanu

Metināšanas aparāts ir aprīkots ar aizsardzību pret pārkaršanu, kas pasargā metināšanas transformatoru no pārkaršanas. Ja nostrādā aizsardzība pret pārkaršanu, uz aparāta iedegas kontrollampiņa (4). Ļaujiet metināšanas aparātam kādu laiku atdzist.

10. Tīkla pieslēguma vada nomaiņa

Bīstami! Ja šīs ierīces tīkla pieslēguma vads tiek sabojāts, ražotājam vai servisa dienestam, vai atbilstoši kvalifi cētai personai tas ir jānomaina, lai izvairītos no iespējamā apdraudējuma. Anl_IW_100_SPK7.indb 193Anl_IW_100_SPK7.indb 193 23.11.2015 16:14:5523.11.2015 16:14:55LV

11. Tīrīšana, apkope un rezerves

daļu pasūtīšana Bīstami! Pirms jebkādiem tīrīšanas darbiem atvienojiet kontaktdakšu.

Uzturiet aizsargmehānismus, gaisa sprau- gas un motora korpusu maksimāli tīrus no putekļiem un netīrumiem. Noberziet ierīci ar tīru drānu vai nopūtiet ar zema spiediena gaisu.

Ierīci ieteicams tīrīt tūlīt pēc katras lietošanas.

Regulāri tīriet ierīci ar mitru drānu un nelielu daudzumu šķidro ziepju. Nelietojiet tīrīšanas līdzekļus vai šķīdinātājus, kas varētu bojāt ierīces plastmasas detaļas. Jārūpējas, lai ierīces iekšpusē neiekļūtu ūdens. Ūdens iekļūšana elektroierīcē palielina elektrošoka risku.

Ierīces iekšpusē neatrodas nekādas citas detaļas, kurām būtu jāveic apkope.

11.3 Rezerves daļu pasūtīšana

Pasūtot rezerves daļas, jānorāda šāda informācija:

ierīces identifikācijas numurs;

nepieciešamās rezerves daļas numurs. Pašreizējās cenas un informācija ir pieejama tīmekļa vietnē www.isc-gmbh.info.

12. Utilizācija un otrreizējā

izmantošana Ierīce atrodas iepakojumā, lai izvairītos no bojājumiem transportēšanas laikā. Iepakojums ir izejmateriāls un to var izmantot atkārtoti vai nodot izejvielu apritē. Ierīce un tās piederumi ir no dažādiem materiāliem, piemēram, metāla un plastmasas. Bojātas detaļas nav sadzīves atkri- tumi. Lai nodrošinātu tehniski pareizu utilizāciju, ierīce jānodod attiecīgā savākšanas vietā. Ja Jums nav zināma šāda savākšanas vieta, jautājiet pašvaldībā.

Glabājiet ierīci un tās piederumus tumšā, sausā, no sala pasargātā un bērniem nepieejamā vietā. Vēlamā glabāšanas temperatūra ir 5–30˚C. Uzglabājiet elektroierīci oriģinālajā iepakojumā. Anl_IW_100_SPK7.indb 194Anl_IW_100_SPK7.indb 194 23.11.2015 16:14:5523.11.2015 16:14:55LV

Tikai ES valstīm Neizmetiet elektroierīces sadzīves atkritumos! Saskaņā ar Eiropas direktīvu 2012/19/EK par nolietotajām elektriskajām un elektroniskajām ierīcēm un tās transponēšanu nacionālajā likumdošanā nolietotās elektroierīces ir jāsavāc atsevišķi un jānodod atkārtotai izmantošanai atbilstoši apkārtējās vides prasībām. Otrreizējā izmantošana kā alternatīva atpakaļnosūtīšanas prasībai: Tā vietā, lai nosūtītu atpakaļ nolietoto elektroierīci, tās īpašniekam kā alternatīva ir uzlikts pienākums sadarboties pienācīgas izmantošanas ietvaros īpašuma tiesību nodošanas gadījumā. Nolietoto ierīci šajā gadījumā var nodot arī atpakaļpieņemšanas uzņēmumā, kas veic tās likvidēšanu atbilstoši nacionālajam likumam par cirkulācijas saimniecību un atkritumiem. Tas neattiecas uz nolietotajām ierīcēm pievienoto piederumu detaļām un palīglīdzekļiem bez elektriskajām sastāvdaļām. Ražojuma dokumentācijas un pavaddokumentu pārdrukāšana vai citāda izplatīšana, arī fragmentāri ir atļauta tikai ar skaidru iSC GmbH piekrišanu. Paturētas tiesības veikt tehniskas izmaiņas Anl_IW_100_SPK7.indb 195Anl_IW_100_SPK7.indb 195 23.11.2015 16:14:5623.11.2015 16:14:56LV

Informācija par apkalpošanu Visās valstīs, kas minētas garantijas talonā, mums ir kompetenti partneri apkopes jautājumos, viņu kontaktinformācija ir norādīta garantijas talonā. Šie partneri ir Jūsu rīcībā saistībā ar visiem apkalpošanas jautājumiem, piemēram, remontu, rezerves detaļu un dilstošo detaļu nodrošināšanu vai patēriņa materiālu saņemšanu. Ņemiet vērā, ka šajā izstrādājumā ir daļas, kas nodilst atbilstošas vai dabiskas izmantošanas gaitā, respektīvi, ir detaļas, kas nepieciešamas kā patēriņa materiāli. Kategorija Piemērs Dilstošas detaļas* Elektroda turētājs, zemējuma knaibles Izlietojamie materiāli/izlietojamās detaļas* Tr ūkstošas detaļas

• Nav noteikti jābūt piegādes komplektā! Ja atklājat defektus vai kļūmes, lūdzam pieteikt kļūmes gadījumu interneta vietnē www.isc-gmbh.info. Lūdzam ņemt vērā, ka kļūmi nepieciešams precīzi aprakstīt un ir jāatbild uz šādiem jautājumiem:

Vai ierīce jau vienreiz ir darbojusies vai arī jau sākotnēji tai ir bijis kāds defekts?

Vai pirms defekta rašanās ir novērots kaut kas neparasts (simptoms pirms defekta)?

Kādā ziņā, pēc Jūsu domām, ierīce darbojas nepareizi (galvenais simptoms)? Raksturojiet šo nepareizo darbību. Anl_IW_100_SPK7.indb 196Anl_IW_100_SPK7.indb 196 23.11.2015 16:14:5623.11.2015 16:14:56LV

Garantijas talons Ļoti cienītā kliente, augsti godātais klient! Mūsu ražojumu kvalitāte tiek stingri kontrolēta. Ja šī ierīce tomēr kādreiz nedarbojas nevainojami, mēs to ļoti nožēlojam un lūdzam Jūs vērsties mūsu apkopes dienestā, kura adrese norādīta šajā garantijas talonā, vai tirdzniecības vietā, kurā Jūs šo ierīci iegādājāties. Lai iesniegtu garantijas prasības, jāievēro turpmāk minētie nosacījumi:

1. Šie garantijas noteikumi noteic papildu garantijas pakalpojumus, kurus turpmāk minētais ražotājs

apņemas veikt savu jauno ierīču pircējiem papildus likumā paredzētajai garantijai. Jūsu likumīgā

garantijas prasības šī garantija neskar. Mūsu garantijas pakalpojumi Jums ir bez maksas.

2. Garantijas pakalpojumi attiecas tikai uz jūsu iegādātās turpmāk minētā ražotāja izgatavotās jaunās

ierīces trūkumiem, kuru cēlonis ir materiāla vai ražošanas kļūda, un pēc mūsu izvēles iekļauj šo ierīces trūkumu novēršanu vai ierīces apmaiņu. Ņemiet vērā, ka mūsu ierīces nav konstruētas izmantošanai komerciālām, amatniecības vai profesionālām vajadzībām, tādēļ garantijas līgums nav spēkā, ja ierīce garantijas laikā ir tikusi iz- mantota komerciālos, amatniecības un rūpniecības uzņēmumos vai arī līdzīgi noslogota.

3. Mūsu garantija neattiecas uz šādiem defektiem:

– ierīces bojājumi, kas radušies montāžas instrukcijas neievērošanas vai nekvalitatīvas uzstādīšanas, lietošanas instrukcijas prasību neievērošanas (piemēram, neatbilstoša elektrotīkla sprieguma vai strāvas veida pieslēgšanas) vai apkopes un drošības noteikumu neievērošanas, ierīces pakļaušanas neatbilstošiem vides apstākļiem vai tās nepareizas uzturēšanas un apkopes dēļ; – ierīces bojājumi, kas radušies nepareizas un neatbilstošas izmantošanas dēļ (piemēram, ierīces pārslogošana vai neatbilstošu darba instrumentu vai piederumu izmantošana), vai, ja ierīcē iekļūst svešķermeņi (piemēram, smiltis, akmeņi vai putekļi, bojājumi transportējot), vai fi ziska spēka lietošanas vai citas iedarbības dēļ (piemēram, bojājumi, nometot zemē); – ierīces vai tās daļu bojājumi, kuru cēlonis ir to nodilums atbilstošas, parastas vai citādas izmantošanas laikā.

4. Garantijas termiņš ir 60 mēneši, un tas sākas ar ierīces pirkšanas dienu. Garantijas prasības ir

iesniedzamas pirms termiņa izbeigšanās, divu nedēļu laikā no brīža, kad esat atklājuši defektu. Ga- rantijas prasību iesniegšana pēc termiņa izbeigšanās nav iespējama. Ierīces remonta vai apmaiņas rezultātā garantijas termiņš netiek ne pagarināts, kā arī netiek noteikts jauns garantijas termiņš, ne attiecībā uz ierīci, ne uz tajā iespējams iemontētajām rezerves daļām. Tas pats ir spēkā arī, veicot apkalpošanu uz vietas.

5. Lai iesniegtu garantijas prasību, lūdzam reģistrēt bojāto ierīci šādā adresē: www.isc-gmbh.info.

Ja ierīces defekts ir attiecināms uz mūsu garantijas pakalpojumiem, Jūs nekavējoties saņemsiet saremontētu vai jaunu ierīci. Atgādinām, ka attiecībā uz dilstošajām, patēriņa un brāķētajām detaļām saskaņā ar šajā lietošanas instrukcijā minēto informāciju par apkalpošanu ir spēkā garantijas ierobežojumi. Anl_IW_100_SPK7.indb 197Anl_IW_100_SPK7.indb 197 23.11.2015 16:14:5623.11.2015 16:14:56LT
