IW 100 - Svářecí stroj Herkules - Bezplatný návod k obsluze

Typ produktu	Invertorová svářečka
Značka	Herkules
Model	IW 100
Napájecí napětí	230/240 V ~ 50 Hz
Svařovací proud	10 - 80 A
Napětí naprázdno	85 V
Příkon	2500 W (při 80 A)
Doba zatížení	12% při 80 A, 60% při 40 A, 100% při 35 A
Jištění	16 A
Doporučený průměr elektrody	1,6 mm / 2 mm / 2,5 mm
Hmotnost	5 kg
Stupeň krytí	IP 21 S
Třída izolace	H
Funkce	Nastavení svařovacího proudu, ochrana proti přehřátí, kontrolka provozu
Obsah dodávky	Přístroj, návod k obsluze, bezpečnostní pokyny, popruh, kabel s držákem elektrody, zemnící kabel
Údržba a čištění	Čistěte vlhkým hadříkem a jemným mýdlem, vyfoukejte stlačeným vzduchem o nízkém tlaku, nepoužívejte agresivní prostředky
Bezpečnost	Přečtěte si pokyny, před čištěním odpojte, nepoužívejte ve vlhkém prostředí
Spotřební díly	Držák elektrody, zemnící kleště (nejsou součástí dodávky)
Záruka	60 měsíců
Recyklace	Nevyhazujte do komunálního odpadu, odevzdejte ve sběrném centru

Často kladené otázky - IW 100 Herkules

Jak připojit svařovací kabely?

Ujistěte se, že je přístroj odpojen. Připojte kabel držáku elektrody k rychlospojce plus (pól +) a zemnící kabel k rychlospojce mínus (pól -). Otočte zástrčky ve směru hodinových ručiček pro zajištění.

Jaký typ elektrody použít?

Používejte obalené elektrody o průměru 1,6 mm, 2 mm nebo 2,5 mm. Polarita závisí na typu elektrody: většina se připojuje ke kladnému pólu. Řiďte se pokyny výrobce.

Jaká je doba zatížení?

Doba zatížení (X) udává dobu svařování v 10minutovém cyklu. Například: 12% při 80 A (tj. 1,2 min svařování), 60% při 40 A (6 min), 100% při 35 A (10 min). Dodržujte tyto hodnoty, abyste předešli přehřátí.

Co dělat, když se rozsvítí kontrolka přehřátí?

Kontrolka (4) se rozsvítí, když je aktivována ochrana proti přehřátí. Přestaňte svařovat a nechte přístroj několik minut chladnout. Kontrolka zhasne automaticky.

Jak čistit přístroj?

Před čištěním vždy odpojte přístroj. Použijte vlhký hadřík s trochou jemného mýdla. Nenechte vodu proniknout dovnitř. Vyfoukejte větrací štěrbiny stlačeným vzduchem o nízkém tlaku. Nepoužívejte agresivní čisticí prostředky.

Jaká jsou základní bezpečnostní opatření?

Pečlivě si přečtěte bezpečnostní pokyny. Vždy používejte ochranný štít na oči. Nedotýkejte se svařovaného kusu elektrodou. Před jakoukoli údržbou odpojte přístroj. Nepoužívejte přístroj v dešti nebo ve vlhkém prostředí.

Jak nastavit svařovací proud?

Otáčejte potenciometrem (1) ve směru hodinových ručiček pro zvýšení proudu. Stupnice (2) ukazuje hodnotu v ampérech. Přizpůsobte proud průměru elektrody: 40-50 A pro 1,6 mm, 40-80 A pro 2 mm, 60-110 A pro 2,5 mm.

Jaké je požadované napájecí napětí?

Přístroj pracuje na síťové napětí 230/240 V ~ 50 Hz, jednofázové. Používejte zásuvku s jističem 16 A. Zkontrolujte, zda údaje na výkonnostním štítku odpovídají vaší instalaci.

Jaké příslušenství je dodáváno s přístrojem?

Dodávka obsahuje: svářecí přístroj, původní návod k obsluze, bezpečnostní pokyny, popruh, kabel s držákem elektrody a kabel se zemnící svorkou. Elektrody nejsou součástí dodávky.

Jak uplatnit záruku?

Záruka je 60 měsíců od data nákupu. V případě vady zaregistrujte svůj přístroj na webu www.isc-gmbh.info do dvou týdnů od zjištění. Uschovejte doklad o koupi. Záruka se vztahuje na výrobní a materiálové vady, nikoli na běžné opotřebení ani profesionální použití.

NÁVOD K OBSLUZE IW 100 Herkules

CZ Originální návod k obsluze Svařovací invertor

SK Originálny návod na obsluhu Invertorová zváračka

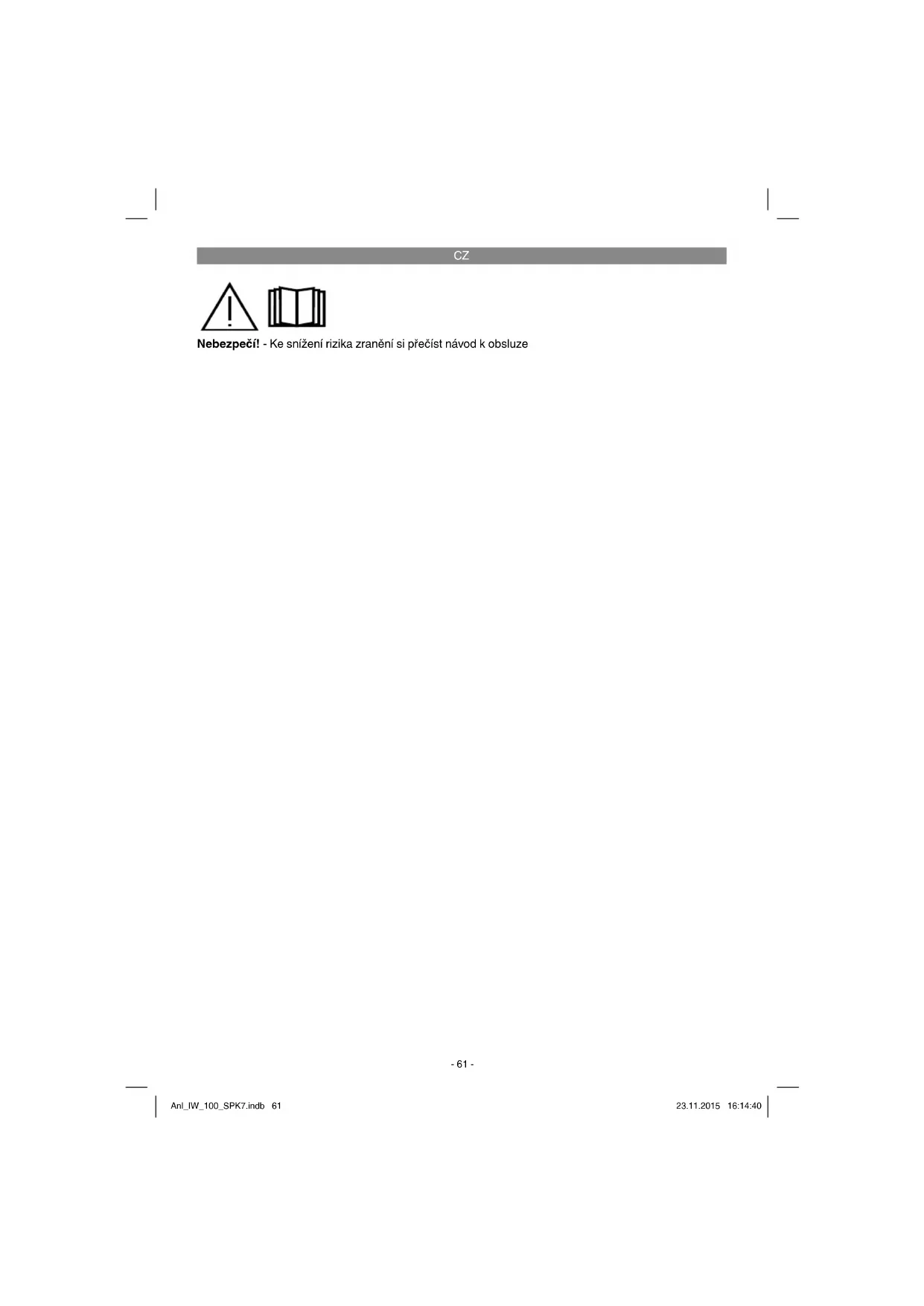

Nebezpečí! - Ke snížení rizika zranění si přečíst návod k obsluze

CZ

Nebezpečí!

Při používání přístrojů musí být dodržována určitá bezpečnostní opatření, aby se zabránilo zraněním a škodám. Přečtěte si proto pečlivě tento návod k obsluze / bezpečnostní pokyny. Dobře si ho/ je uložte, abyste měli tyto informace kdykoliv po ruce. Pokud předáte přístroj jiným osobám, předejte s ním prosím i tento návod k obsluze/ bezpečnostní pokyny. Nepřebíráme žádné ručení za škody a úrazy vzniklé v důsledku nedodržování tohoto návodu k obsluze a bezpečnostních pokynů.

1. Bezpečnostní pokyny

Příslušné bezpečnostní pokyny naleznete v přiložené brožurce.

Nebezpečí!

Přečtěte si všechny bezpečnostní pokyny a instrukce. Zanedbání při dodržování bezpečnostních pokynů a instrukcí mohou mít za následek úder elektrickým proudem, požár a/nebo těžká zranění. Všechny bezpečnostní pokyny a instrukce si uložte pro budoucí použití.

2. Popis přístroje a rozsah dodávky

1. Potenciometr na nastavení svařovacího prou-du/za-/vypínač
2. Stupnice svařovacího proudu
3. Kontrolka provozu
4. Kontrolka přehřátí
5. Rychlospojka pozitivní
6. Rychlospojka negativní
7. Sítový kabel
8. Kabel s držákem elektrod
9. Kabel s ukostřovací svorkou
10. Popruh

2.2 Rozsah dodávky

Zkontrolujte prosím úplnost výrobku na základě popsaného rozsahu dodávky. V případě chybějících dílů se prosím obraťte nejpozději během 5 pracovních dnů po zakoupení výrobku za předložení platného dokladu o koupi na naše servisní středisko nebo prodejnu, kde jste přístroj zakoupili. Dbejte prosím na tabulku o záruce v servisních informacích na konci návodu.

- Otevřete balení a přístroj opatrně vyjměte z balení.

• Odstraňte obalový materiál a ochrany balení / dopravní pojistky (jsou-li k dispozici).
• Překontrolujte, zda je rozsah dodávky úplný.
• Zkontrolujte přístroj a příslušenství, zda nebyly při přepravě poškozeny.
• Balení si pokud možno uložte až do uplynutí záruční doby.

Nebezpečí!

Přístroj a obalový materiál nejsou dětská hračka! Děti si nesmějí hrát s plastovými sáčky, fóliemi a malými díly! Hrozí nebezpečí spolknutí a udušení!

Svářečka
• Originální návod k obsluze
- Bezpečnostní pokyny

3. Použití podle účelu určení

Přístroj smí být používán pouze podle svého účelu určení. Každé další, toto překračující použití, neodpovídá použití podle účelu určení. Za z toho vyplývající škody nebo zranění všeho druhu ručí uživatel/obsluhující osoba a ne výrobce.

Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Nepřebíráme proto žádné ručení, pokud je přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech.

4. Symboly a technická data

EN 60974-1

Evropská norma pro svářečky na ruční obloukové svařování s omezenou dobou zapnutí.

Jednofázový statický měnič kmitočtu - transformátor - usměrňovač proudu

50 Hz

Kmitočet sítě

U

Sít'ovénapětí

U,

Svářecí napětí [V]

CZ

I_1 max

Maximálnípříkonový proud

I_1eff

Skutečná hodnota největšího proudu ze sítě [A]

Jištění s jmenovitou hodnotou v ampérech

U _n

Jmenoviténapětí naprázdno

I_2

Švařovací proud

∅ mm

Průměr elektrod

Symbol pro klesající charakteristickou křivku

Symbol pro ruční obloukové svařování s obalenými tyčovými elektrodami

1fázová sít'ová přípojka

Neukládejte nebo nepoužívejte přístroj ve vlhkém nebo mokrém prostředí nebo za deště.

Před použitím svářečky si řádně přecíst návod k použití a dodržovat ho.

IP 21 S

Krytí

H

Třída izolace

X

Dobazapnutí

Sít'ovápřípojka: 230/240 V \~ 50 Hz

Svařovací proud (A) 10 - 80

Doba zapnutí X

12%....80 A

60% 40 A

100% 35 A

Napětí naprázdno (V) 85

Příkon.... 2500 VA při 80 A

Jištění (A) 16

Hmotnost 5 kg

5. Upevnění popruhu (obr. 3/4)

Popruh (11) upevněte podle obrázku (3/4).

6. Uvedení do provozu

Připojení na napájecí vedení

Před připojením síťového kabelu (7) na napájecí vedení zkontrolujte, zda údaje na typovém štítku souhlasí s údaji napájecího vedení, které je k dispozici.

Nebezpečí! Sítovou zástrčku smí vyměnit pouze odborný elektrikář.

Připojení svařovacích kabelů (obr. 5)

Nebezpečí! Připojování svařovacích kabelů (8/9) provádějte pouze tehdy, když je přístroj odpojen od napájecího vedení! Svařovací kabely připojte podle obrázku 5. K tomu spojte obě zástrčky (12) držáku elektrod (8) a ukostřovací svorky (9) s příslušnými rychlospojkami (5/6) a zástrčky (12) aretujte otáčením ve směru hodinových ručiček. Kabel s držákem elektrod (8) se připojuje na kladný pól (5), kabel s ukostřovací svorkou (9) na záporný pól (6).

Za-/vypnutí (obr. 2)

Přístroj zapněte otáčením potenciometru (1) ve směru hodinových ručiček z nulové polohy stupnice svařovacího proudu (2). Kontrolka provozu (3) začne svítit. Přístroj vypněte otáčením potenciometru (1) oproti směru hodinových ručiček do nulové polohy stupnice svařovacího proudu (2). Kontrolka provozu (3) zhasne.

CZ

7. Příprava svařování

Ukostřovací svorka (9) je připevněna přímo na svařovaném kuse nebo na podložce, na které svařovaný kus stojí.

Pozor, postarejte se o to, aby existoval přímý kontakt se svařovaným kusem. Vyhýbejte se proto lakovaným povrchům a/nebo izolačním látkám. Kabel držáku elektrod disponuje na konci speciální svěrkou, která slouží k sevření elektrody. Ochranný štít je třeba během svařování stále používat. Chrání oči před zářením vycházejícím ze světelného oblouku a přesto dovoluje pohled přesně na svařovaný kus.

8. Svařování

Proved'te všechna připojení potřebná pro zásobování proudem a pro svařovací okruh. Většina oplástěných elektrod se připojuje na kladný pól. Existují ovšem některé druhy elektrod, které se připojují na záporný pól. Dodržujte údaje výrobce, co se druhu elektrod a správné polarity týče. Svařovací kabely (8/9) řádně přizpůsobte rychlospojkám (5/6). Nyní upevněte neoplástěný konec elektrody v držáku elektrod (8) a spojte ukostřovací svorku (9) se svařovaným kusem. Dbejte přitom na to, aby existoval dobrý elektrický kontakt. Přístroj zapněte a nastavte na potenciometru (1) svařovací proud podle druhu použité elektrody. Držte ochranný štít před obličejem a třete špičkou elektrody o svařovaný kus tak, jako když provádíte pohyb při zapalování zápalky. Toto je nejlepší metoda k zapálení oblouku. Na zkušebním kusu otestujte, zda jste zvolili správnou elektrodu a sílu proudu.

Elektroda ∅ (mm)......Svařovací proud (A)

1,6....40-50 A

2 40 - 80 A

2,5 60 - 110 A

Upozornění!

Nedotýkejte se elektrodou obrobku, mohlo by dojít ke škodě a ke ztížení zapálení elektrického oblouku.

Jakmile se oblouk zapálil, snažte se udržovat k obrobku vzdálenost, která odpovídá průměru použité elektrody.

Vzdálenost by měla během svařování zůstávat pokud možno konstantní. Sklon elektrody v pracovním směru by měl činit 20/30 stupňů.

Na odstranění vypotřebovaných elektrod nebo k posouvání svařovaných kusů používejte vždy kleště. Dbejte prosím na to, že držáky elektrod (1) musí být po svařování vždy odloženy izolovaně. Struska smí být ze svaru odstraněna teprve po ochlazení.

Pokud je pokračováno ve svařování na přerušeném svaru, je třeba nejdříve na tomto místě odstranit strusku.

9. Ochrana proti přehřátí

Svářečka je vybavena ochranou proti přehřátí, která chrání svařovací transformátor před přehřátím. Pokud ochrana proti přehřátí zareaguje, svítí kontrolka (4) na přístroji. Nechejte svářečku nějaký čas ochladit.

10. Výměna síťového napájecího vedení

Nebezpečí!

Pokud je sitové napájecí vedení poškozeno, musí být nahrazeno výrobcem nebo jeho zákaznickým servisem nebo kvalifi kovanou osobou, aby se zabránilo nebezpečím.

11. Čištění, údržba a objednání náhradních dílů

Nebezpečí!

Před všemi čisticími pracemi vytáhněte sitovou zástrčku.

11.1 Čištění

• Udržujte bezpečnostní zařízení, větrací otvory a kryt motoru tak prosté prachu a nečistot, jak jen to je možné. Otřete přístroj čistým hadrem nebo ho profoukněte stlačeným vzduchem při nízkém tlaku.
• Doporučujeme přímo po každém použití přístroj vyčistit.
• Pravidelně přístroj čistěte vlhkým hadrem a trochou mazlavého mýdla. Nepoužívejte čisticí prostředky nebo rozpouštědla; tyto by mohly narušit plastové díly přístroje. Dbejte na to, aby se do přístroje nedostala voda. Vniknutí vody do elektrického přístroje zvyšuje riziko úderu elektrickým proudem.

CZ

11.2 Údržba

Uvnitř prístroje se nevyskytují žádné další díly vyžadující údržbu.

11.3 Objednání náhradních dílů:

Při objednávce náhradních dílů je třeba uvést následující údaje:

• Typpřístroje
• Číslo artiklu přístroje
• Identifikační číslo přístroje
• Číslo požadovaného náhradního dílu

Aktuální ceny a informace naleznete na www.isc-gmbh.info

12. Likvidace a recyklace

Přístroj je uložen v balení, aby bylo zabráněno poškození při přepravě. Toto balení je surovina a tím znovu použitelné nebo může být dáno zpět do cirkulace surovín. Přístroj a jeho příslušenství jsou vyrobeny z rozdílných materiálů, jako např. kov a plasty. Defektní přístroje nepatří do domovního odpadu. K odborné likvidaci by měl být přístroj odevzdán na příslušném sběrném mistě. Pokud žádné takové sběrné místo neznáte, měli byste se informovat na místním zastupitelství.

13. Skladování

Skladujte přístroj a jeho příslušenství na tmavém, suchém a nezamrzajícím místě a mimo dosah dětí. Optimální teplota skladování leží mezi 5 a 30°C. Uložte elektricky přístroj v originálním balení.

CZ

Jen pro země EU

Elektrické nářadí a přístroje neodhazujte do domovního odpadu!

Podle evropské směrnice 2012/19/ES o odpadních elektrických a elektronických zařízeních (OEEZ) a při prosazování národního práva musí být spotřebované elektrické nářadí sbíráno samostatně a musí být dopraveno do odpovídajícího ekologického recyklačního závodu.

Alternativa recyklace k výzvě na zpětné odeslání výrobku:

Vlastník elektrického přístroje je povinen alternativně namísto zpětného odeslání zařízení spolupůsobit při jeho správném zužitkování v případě, že se vzdá jeho vlastnictví. Starý přístroj lze v takovém případě odevzdat také ve sbrěně, která provede odstranění ve smyslu národního zákona o recyklaci a odpadech. Tyto předpisy se nevztahují na dily příslušenství a pomocné prostředky bez elektrických součástí přidané ke starým přístrojům.

Patisk nebo jiné rozmnožování dokumentace a průvodních listin, také ve výtažcích, je přípustný pouze s výslovným souhlasem fi rmy iSC GmbH.

Technickézměny vyhrazeny

CZ

Servisní informace

Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisní požadavky jako opravy, objednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů.

Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál.

Kategorie Příklad
Rychle opotřebitelné díly*	Držák elektrod, ukostřovací kleště
Spotřební materiál/spotřební díly*
Chybějící díly

* není nutně obsaženo v rozsahu dodávky!

V případě nedostatků nebo chyb Vás žádame, abyste příslušnou chybu nahlásili na internetové stránce www.isc-gmbh.info. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém případě na následující otázky:

• Fungoval přístroj předtím nebo byl od začátku defektní?
  Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)?
  Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní přiznak)?
  Popište tuto chybnou funkci.

CZ

Záruční list

Vážená zákaznice, vážený zákazníku,

naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, je nám to velice lito a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedené na tom-to záručním listu nebo na prodejnu, kde jste přístroj zakoupili. Pro uplatňování požadavků poskytnutí záruky platí následující:

1. Tyto záruční podmínky upravují dodatečné záruky, které níže uvedený výrobce poskytuje kupujícím nových přístrojů navíc k zákonné záruce. Vaše zákonem stanovené nároky na záruku zůstanou touto zárukou nedotčeny. Naše záruka je pro Vás bezplatná.

2. Záruka se vztahuje výhradně na nedostatky na vámi zakoupeném novém přístroji níže uvedeného výrobce, které jsou způsobené chybou materiálu nebo výrobní chybou, a podle našeho uvážení je omezena na odstranění těchto nedostatků na přístroji nebo výměnu přístroje. Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo odborné použití. Záruční smlouva se proto nenaplní, pokud byl přístroj během záruční doby používán v živnostenských, řemeslnických nebo průmyslových podnicích nebo byl vystaven srovnatelnému zatížení.

3. Z naší záruky jsou vyloučeny:

- Škody na přístroji, které vznikly nedodržením montážního návodu nebo na základě neoborné instalace, nedodržením návodu k použití (jako např. připojení na chybné síťové napětí nebo druh el. proudu), nebo nedodržením pokynů k údržbě a bezpečnostních pokynů, vystavením přístroje nepřirozeným povětrnostním podmínkám nebo nedostatečnou péčí a údržbou.

- Škody na přístroji, které vznikly neoprávněným nebo nesprávným použitím (jako např. přetížení přístroje nebo použití neschválených přídavných nástrojů nebo příslušenství), vniknutím cizích těles do přístroje (jako např. písek, kameny nebo prach, škody při přepravě), použiváním násilí nebo cizím působením (jako např. škody způsobené pádem).

- Skody na přístroji nebo na dílech přístroje, které jsou způsobeny běžným opotřebením přiměřeného použití nebo jiným přirozeným opotřebením.

1. Záruční doba činí 60 měsíců a začiná datem koupě přístroje. Požadavky poskytnutí záruky musí být uplatňovány před uplynutím záruční doby během dvou týdnů poté, co byla vada zjištěna. Uplatňování požadavků poskytnutí záruky po uplynutí záruční doby je vyloučeno. Oprava nebo výměna přístroje nevede ani k prodloužení záruční doby, ani nedojde tímto výkonem k zahájení nové záruční doby pro tento přístroj nebo pro jakékoli zabudované náhradní díly. To platí také při využití místního servisu.

2. Pro uplatňování požadavků poskytnutí záruky nahlaste prosím Váš defektní přístroj na: www.isc-gmbh.info. Pokud je defekt přístroje zahrnut v naší záruce, obdržíte obratem zpátky opravený nebo nový přístroj.

V případě rychle opotřebitelných dílů, spotřebních dílů a chybějících dílů poukazujeme na omezení této záruky podle servisních informací uvedených v tomto návodu k obsluze.

SK

Nebezpečenstvo! - Aby ste znížili riziko poranenia, prečítajte si návod na obsluhu

SK

Nebezpečenstvo!

1. Bezpečnostné pokyny

• Zváračka
• Originálny návod na obsluhu
- Bezpečnostné predpisy

4. Symboly a technické údaje

EN 60974-1

zváracie napätie [V]

I_1 max

Pred použitím zváračky si dôkladne prečítajte a dodržiavajte návod na obsluhu.

IP 21 S

Stupeň ochrany

H

Trieda izolácie

X

Dobazapnutia

Sietové napájanie 230/240 V \~ 50 Hz

Zvárací prúd : .....10-80 A

Doba zapnutia X:

12%....80 A

60% 40 A

100%....35 A

5. Montáž nosného popruhu (obr. 3/4)

Pred všetkými údržbovými a čistiacimi prácami vytiahnite kábel zo siete.

11.1 Čistenie

Recyklačná alternatíva k výzve na spätné zaslanie výrobku:

* nie je bezpodmienečne obsiahnuté v objeme dodávky!

Vážená zákazníčka, vážený zákazník,
