IW 100 - Lasapparaat Herkules - Gratis gebruiksaanwijzing en handleiding

Producttype	Inverter lasapparaat
Merk	Herkules
Model	IW 100
Voedingsspanning	230/240 V ~ 50 Hz
Lasstroom	10 - 80 A
Nullastspanning	85 V
Opgenomen vermogen	2500 W (bij 80 A)
Inschakelduur	12% bij 80 A, 60% bij 40 A, 100% bij 35 A
Zekeringbeveiliging	16 A
Aanbevolen elektrodediameter	1,6 mm / 2 mm / 2,5 mm
Gewicht	5 kg
Beschermingsklasse	IP 21 S
Isolatieklasse	H
Functies	Lasstroominstelling, oververhittingsbeveiliging, bedrijfsindicator
Leveringsomvang	Apparaat, gebruiksaanwijzing, veiligheidsinstructies, schouderriem, elektrodehouderkabel, massakabel
Onderhoud en reiniging	Reinigen met een vochtige doek en milde zeep, uitblazen met lagedruk perslucht, geen agressieve producten gebruiken
Veiligheid	Lees de instructies, loskoppelen voor reiniging, niet gebruiken in vochtige omgeving
Slijtageonderdelen	Elektrodehouder, massaklem (niet inbegrepen)
Garantie	60 maanden
Recycling	Niet bij het huisvuil gooien, inleveren bij een inzamelpunt

Veelgestelde vragen - IW 100 Herkules

Hoe sluit ik de laskabels aan?

Zorg ervoor dat het apparaat is losgekoppeld. Sluit de kabel van de elektrodehouder aan op de snelle positieve aansluiting (pool +) en de massakabel op de snelle negatieve aansluiting (pool -). Draai de stekkers met de klok mee om ze te vergrendelen.

Welk type elektrode moet ik gebruiken?

Gebruik beklede elektroden met een diameter van 1,6 mm, 2 mm of 2,5 mm. De polariteit hangt af van het type elektrode: de meeste worden aangesloten op de positieve pool. Raadpleeg de aanwijzingen van de fabrikant.

Wat is de inschakelduur?

De inschakelduur (X) geeft de lastijd per cyclus van 10 minuten aan. Bijvoorbeeld: 12% bij 80 A (d.w.z. 1,2 min lassen), 60% bij 40 A (6 min), 100% bij 35 A (10 min). Houd u aan deze waarden om oververhitting te voorkomen.

Wat moet ik doen als het oververhittingslampje gaat branden?

Het controlelampje (4) gaat branden wanneer de oververhittingsbeveiliging is geactiveerd. Stop met lassen en laat het apparaat een paar minuten afkoelen. Het lampje zal automatisch uitgaan.

Hoe reinig ik het apparaat?

Koppel het apparaat altijd los voor het reinigen. Gebruik een vochtige doek met een beetje milde zeep. Laat geen water in het apparaat komen. Blaas de ventilatiesleuven uit met lagedruk perslucht. Gebruik geen agressieve producten.

Wat zijn de essentiële veiligheidsmaatregelen?

Lees de veiligheidsinstructies zorgvuldig. Draag altijd een oogbeschermingsscherm. Raak het laswerkstuk niet aan met de elektrode. Koppel het apparaat los voor elk onderhoud. Gebruik het apparaat niet in de regen of in een vochtige omgeving.

Hoe stel ik de lasstroom in?

Draai de potentiometer (1) met de klok mee om de stroom te verhogen. De schaal (2) geeft de waarde in ampère aan. Pas de stroom aan op de elektrodediameter: 40-50 A voor 1,6 mm, 40-80 A voor 2 mm, 60-110 A voor 2,5 mm.

Wat is de vereiste voedingsspanning?

Het apparaat werkt op een netspanning van 230/240 V ~ 50 Hz, eenfasig. Gebruik een stopcontact met een zekering van 16 A. Controleer of de gegevens op het typeplaatje overeenkomen met uw installatie.

Welke accessoires worden meegeleverd?

De levering omvat: het lasapparaat, de originele gebruiksaanwijzing, de veiligheidsinstructies, een schouderriem, een kabel met elektrodehouder en een kabel met massaklem. De elektroden worden niet meegeleverd.

Hoe kan ik de garantie claimen?

De garantie is 60 maanden vanaf de aankoopdatum. Bij een defect registreert u uw apparaat binnen twee weken na constatering op de website www.isc-gmbh.info. Bewaar het aankoopbewijs. De garantie dekt fabricage- en materiaalfouten, maar niet normale slijtage of professioneel gebruik.

GEBRUIKSAANWIJZING IW 100 Herkules

Gevaar! - Handleiding lezen om het letselrisico te verminderen

NL

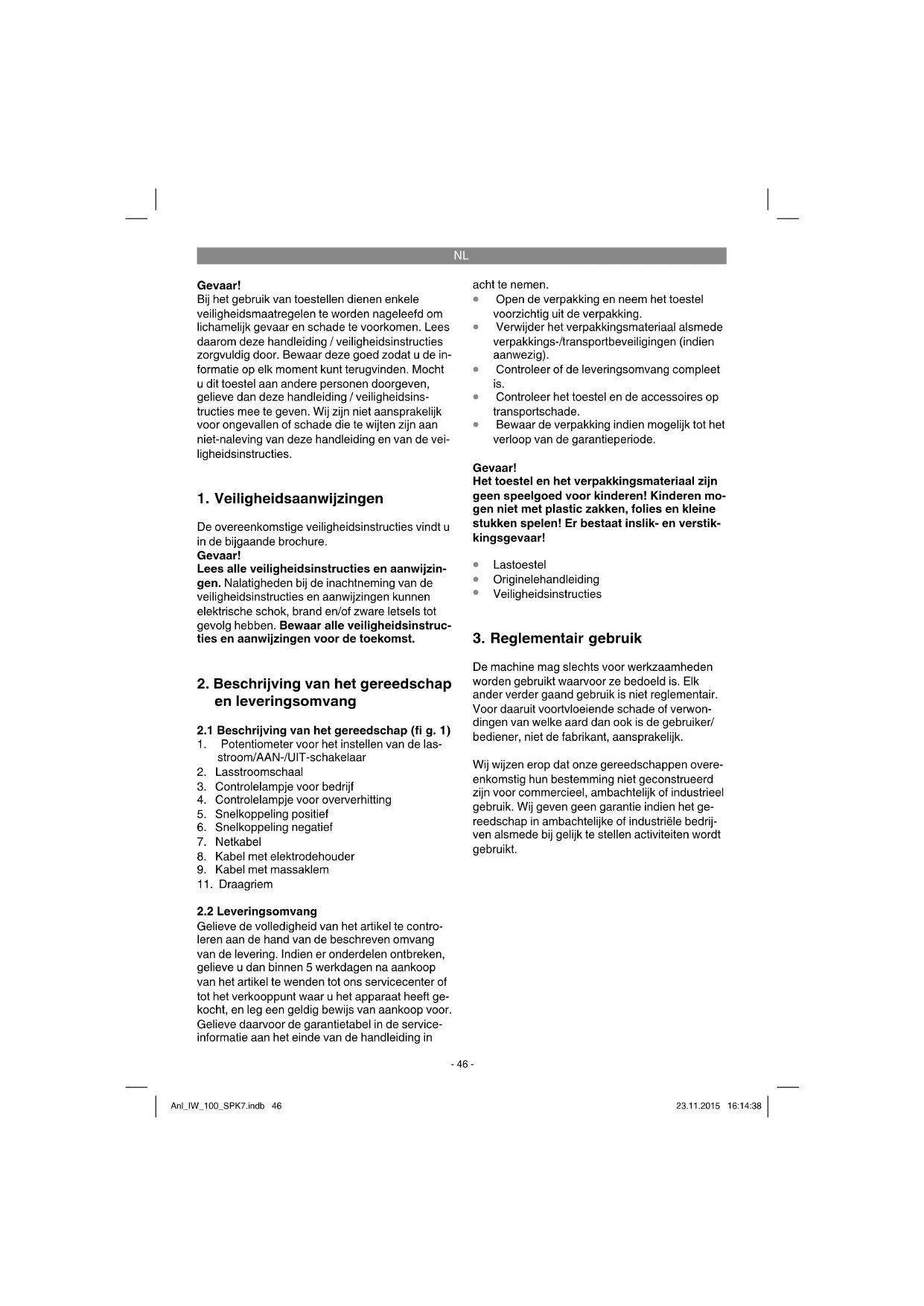

Gevaar!

Bij het gebruik van toestellen dienen enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees daarom deze handleiding / veiligheidsinstructies zorgvuldig door. Bewaar deze goed zodat u de informatie op elk moment kunt terugvinden. Mocht u dit toestel aan andere personen doorgeven, gelieve dan deze handleiding / veiligheidsin-structies mee te geven. Wij zijn niet aansprakelijk voor ongevallen of schade die te wijten zijn aan niet-naleving van deze handleiding en van de veiligheidsinstructies.

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstructies vindt u in de bijgaande brochure.

Gevaar!

Lees alle veiligheidsinstructies en aanwijzingen. Nalatigheden bij de inachtneming van de veiligheidsinstructies en aanwijzingen kunnen elektrische schok, brand en/of zware letsels tot gevolg hebben. Bewaar alle veiligheidsinstructies en aanwijzingen voor de toekomst.

2. Beschrijving van het gereedschap en leveringsomvang

2.1 Beschrijving van het gereedschap (fi g. 1)

1. Potentiometer voor het instellen van de lasstroom/AAN-/UIT-schakelaar
2. Lasstroomschaal
3. Controlelampje voor bedrijf
4. Controlelampje voor oververhitting
5. Snelkoppeling positief
6. Snelkoppeling negatief
7. Netkabel
8. Kabel met elektrodehouder
9. Kabel met massaklem
10. Draagriem

2.2 Leveringsomvang

Gelieve de volledigheid van het artikel te controleren aan de hand van de beschreven omvang van de levering. Indien er onderdelen ontbreken, gelieve u dan binnen 5 werkdagen na aankoop van het artikel te wenden tot ons servicecenter of tot het verkooppunt waar u het apparaat heeft gekocht, en leg een geldig bewijs van aankoop voor. Gelieve daarvoor de garantietabel in de service-informatie aan het einde van de handleiding in

acht te nemen.

• Open de verpakking en neem het toestel voorzichtig uit de verpakking.
• Verwijder het verpakkingsmateriaal alsmede verpakkings-/transportbeveiligingen (indien aanwezig).
• Controleer of de leveringsomvang compleet is.
• Controleer het toestel en de accessoires op transportschade.
• Bewaar de verpakking indien mogelijk tot het verloop van de garantieperiode.

Gevaar!

Het toestel en het verpakkingsmateriaal zijn geen speelgoed voor kinderen! Kinderen mogen niet met plastic zakken, folies en kleine stukken spelen! Er bestaat inslik- en verstikkingsgevaar!

• Lastoestel
  • Originelehandleiding
  • Veiligheidsinstructies

De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk ander verder gaand gebruik is niet reglementair. Voor daaruit voortvloeiende schade of verwondingen van welke aard dan ook is de gebruiker/bediener, niet de fabrikant, aansprakelijk.

Wij wijzen erop dat onze gereedschappen overeenkomstig hun bestemming niet geconstrueerd zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij geven geen garantie indien het gereedschap in ambachtelijke of industriele bedrijven alsmede bij gelijk te stellen activiteiten wordt gebruikt.

NL

Europese norm voor lastoestellen voor handmatig booglassen met beperkte inschakelduur.

Eénfase statische frequentieomzetter-transformator-gelijkrichter

50 Hz

Netfrequentie

U

Netspanning

U_2

lasspanning [V]

I_1 max

Maximaleingangsstroom

I_1eff

Eff ectieve waarde van de maximale netstroom [A]

Zekering met nominale waarde in ampère

U _0

Nominalenullastspanning

I_2

Lasstroom

∅ mm

Elektrodediameter

Symbool voor dalende karakteristiek

Symbool voor handmatig booglassen met omhulde staafelektroden

1-fasenetaansluiting

Berg het apparaat niet op of gebruik het niet in een vochtige of natte omgeving of in de regen.

Voor gebruik van het lasapparaat de handleiding zorgvuldig lezen en in acht nemen.

IP 21 S

Bescherming type

H

Isolatieklasse

x

Inschakelduur

Netaansluiting: 230/240 V \~ 50 Hz

Lasstroom: 10 - 80 A

Inschakelduur X:

12%....80 A

60%....40 A

100% 35 A

Nullastspanning: 85 V

Opgenomen vermogen: 2500VA bij 80 A

Zekering: 16 A

Gewicht: 5 kg

5. Montage draagriem (fi g. 3/4)

Breng de draagriem (11) aan, zoals getoond in fi g. 3-4.

6. Inbedrijfstelling

Aansluiting op de toevoerleiding

Controleer of de gegevens vermeld op de kenplaat overeenstemmen met de waarden van de beschikbare stroomtoevoerleiding voordat u de netkabel (7) op die leiding aansluit.

Gevaar! De netstekker mag alleen door een elektrovakman worden vervangen.

Aansluiting van de laskabels (fi g. 5)

Gevaar! Voer de aansluitwerkzaamheden van de laskabels (8/9) alleen dan uit als het apparaat gescheiden is van de stroomtoevoer! Sluit de laskabels aan, zoals getoond in fi g. 5.

NL

Verbindt hiervoor de beide stekkers (12) van de elektrodehouder (8) en de massaklem (9) met de overeenkomstige snelkoppelingen (5/6) en zet de stekkers (12) vast door ze met de wijzers van de klok mee te draaien.

De kabel met de elektrodehouder (8) wordt normal aangesloten op de PLUS-pool (5), de kabel met de massaklem (9) op de MIN-pool (6).

In-/uitschakelen (fi g. 2)

Schakel het apparaat in door de potentiometer (1) vanuit de nulstand van de lasstroomschaal (2) met de wijzers van de klok mee te draaien. Het controlelampje voor bedrijf (3) begint te schijnen. Schakel het apparaat uit door de potentiometer (1) tegen de richting van de wijzers van de klok in naar de nulstand van de lasstroomschaal (2) te draaien. Het controlelampje voor bedrijf (3) gaat uit.

7. Lasvoorbereidingen

De aardingsklem (9) wordt direct op het te lassen stuk of op de ondergrond waarop het te lassen stuk is geplaatst, bevestigd.

Opgelet! Zorg ervoor dat een direct contact met het te lassen stuk bestaat. Mijd dus gelakte oppervlakken en/of isolatiematerialen. De elektrodehouderkabel heeft aan het uiteinde een speciale klem die dient om de elektrode vast te klemmen. De laskap moet tijdens het lassen altijd worden gebruikt. Deze beschermt de ogen tegen de van de lichtboog uitgaande lichtstraling en laat toch toe de blik op het te lassen stuk te vestigen.

8. Lassen

Voer alle elektrische aansluitingen voor de stroomtoevoer alsmede voor de lasstroomkring uit. De meeste mantelelektroden worden aangesloten op de PLUS-pool. Er zijn echter enkele soorten elektroden die op de MIN-pool worden aangesloten. Volg de aanwijzingen van de fabrikant betreff ende de soort elektrode en de juiste polariteit op. Pas de laskabels (8/9) overeenkomstig aan op de snelkoppelingen (5/6).

Bevestig dan het niet beklede einde van de elektrode in de elektrodehouder (8) en verbindt de massaklem (9) met het te lassen stuk. Let er wel op dat een goed elektrisch contact bestaat. Schakel het apparaat in en stel de lasstroom naargelang de gebruikte elektrode op de potentiometer

(1) in. Houdt het lasschild voor het gezicht en wrijf het elektrodepunt zodanig op het te lassen stuk dat u een beweging uitvoert zoals bij het aanstrijken van een lucifer. Dit is de beste manier om een lichtboog tot stand te brengen.

Test op een proefstuk of u de juiste elektrode en stroomsterkte hebt gekozen.

Elektrode ∅ (mm) ……Lasstroom (A)

1,6....40-50 A

2 40 - 80 A

2,5 60 - 110 A

Opgelet!

Tik niet met de elektrode tegen het werkstuk; dit zou schade kunnen veroorzaken en de ontsteking van de lichtboog bemoeilijken.

Zodra de lichtboog ontstoken is, probeert u een afstand tot het werkstuk aan te houden die overeenstemt met de gebruikte elektrodediameter.

De afstand moet zo constant mogelijk blijven terwijl u last. De hoek van de elektrode moet in werkrichting ongeveer 20/30 grande bedragen.

Gebruik altijd een tang om gebruikte elektroden te verwijderen of om pas gelaste stukken te bewegen. Denk er a.u.b. aan dat de elektrodehouder (1) na het lassen altijd geïsoleerd moet worden weggelegd.

De slak mag pas na het afkoelen van de naad worden verwijderd.

Wordt een lasbewerking aan een onderbroken lasnaad voortgezet, dan moet eerst de slak aan het beginpunt worden verwijderd.

9. Bescherming tegen oververhitting

Het lastoestel is uitgerust met een oververhittingsveiligheid, die de lastransformator tegen oververhitting beschermt. Mocht de oververhittingsveiligheid reageren, dan gaat het controlelampje (5) aan uw toestel branden. Laat het lastoestel een tijdje afkoelen.

NL

10. Vervanging van de netaansluitleiding

Gevaar!

Als de netaansluitleiding van dit apparaat beschadigd wordt, dan moet hij door de fabrikant of diens klantendienst of door een gelijkwaardig gekwalifi ceerde persoon vervangen worden, om gevaren te vermijden.

11. Reiniging, onderhoud en bestellen van wisselstukken

Gevaar!

Trek vóór alle schoonmaakwerkzaamheden de netstekker uit het stopcontact.

11.1 Reiniging

• Hou de veiligheidsinrichtingen, de ventilatiespleten en het motorhuis zo veel mogelijk vrij van stof en vuil. Wrijf het toestel met een schone doek af of blaas het met perslucht bij lage druk schoon.
• Het is aan te bevelen het toestel direct na elk gebruik te reinigen.
• Reinig het toestel regelmatig met een vochtige doek en wat zachte zeep. Gebruik geen reinigings- of oplosmiddelen; die zouden de kunststofcomponenten van het toestel kunnen aantasten. Let er goed op dat geen water in het toestel terechtkomt. Door binnendringen van water in een elektrische apparatuur verhoogt het risico van een elektrische schok.

11.2 Onderhoud

In het toestel zijn er geen andere te onderhouden onderdelen.

11.3 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken volgende gegevens te vermelden:

• Type van het toestel
• Artikelnummer van het toestel
• Ident-nummer van het toestel
• Wisselstuknummer van het benodigd stuk
Actuele prijzen en info vindt u terug onder www.isc-gmbh.info

12. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan naar de grondstofkringloop worden teruggevoerd. Het toestel en zijn accessoires bestaan uit diverse materialen, zoals b.v. metaal en kunststof. Defecte toestellen horen niet thuis in het huisvuil. Om zich van het toestel naar behoren te ontdoen dient het naar een geschikte verzamelplaats te worden gebracht. Als u geen verzamelplaats kent gelieve u dan bij de gemeente te informeren.

13. Opbergen

Bewaar het toestel en de accessoires op een donkere, droge en vorstvrije plaats die voor kinderen ontoegankelijk is. De optimale opbergtemperatuur ligt tussen 5°C en 30°C. Bewaar het elektrische gereedschap in de originele verpakking.

NL

Enkel voor EU-landen

Elektrisch gereedschap hoort niet bij het huisvuil thuis!

Volgens de Europese richtlijn 2012/19/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden verzameld en milieuvriendelijk te worden gerecycleerd.

Recyclagealternatief i.p.v. het toestel terug te sturen:

De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen niet bij de afgedankte toestellen gevoegde accessoires en hulpmiddelen zonder elektrische componenten.

Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of gedeeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van iSC GmbH.

Technische wijzigingen voorbehouden

NL

Service-informatie

Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepartners, wier contactgegevens u kunt afleiden uit het garantiebewijs. Deze staan voor alle diensten zoals reparatie, het verschaffen van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te uwer beschikking.

U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen.

Categorie Voorbeeld
Slijstukken* Elektrodehouder, massaklem
Verbruiksmateriaal/verbruiksstukken*
Ontbrekende onderdelen

* niet verplicht bij de leveringsomvang begrepen!

Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.isc-gmbh.info. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij in elk geval de volgende vragen te beantwoorden:

• Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?
  • Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?
• Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)?
  Beschrijf deze foutieve werkwijze.

NL

Garantiebewijs

Geachte klant,

onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit niet naar behoren werken, spijt het ons ten zeerste en verzoeken wij u zich te wenden tot onze service-dienst onder het adres vermeld op dit garantiebewijs, of tot het verkooppunt waar u het toestel heeft gekocht. Voor eisen in verband met het recht garantie geldt het volgende:

1. Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder genoemde fabrikant kopers van zijn nieuwe apparaten toezegt in aanvulling tot de wettelijke garantie. Uw wettelijke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor u gratis.

2. De garantieprestatie geldt uitsluitend voor gebreken aan een door u aangekocht nieuw apparaat van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout, en is naar onze keuze beperkt tot het verhelpen van zulke gebreken aan het apparaat of de vervanging ervan.

Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet ontworpen zijn voor commercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen sprake, als het apparaat binnen de garantieperiode in commerciële, ambachtelijke of industriële bedrijven werd ingezet of aan een daarmee gelijk te stellen belasting werd blootgesteld.

1. Van onze garantie zijn uitgesloten:

- Schade aan het apparaat als gevolg van niet-inachtneming van de montagehandleiding of op grond van ondeskundige installatie, als gevolg van niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of niet-inachtneming van de onderhouds- en veiligheidsvoorschriften, door blootstelling van het apparaat aan abnormale omgevingsvoorwaarden of door nalatig onderhoud en verzorging.

- Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. overbelasting van het apparaat of de inzet van niet toegelaten gereedschappen of toebehoren), binnendringen van vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade), gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen).

- Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg van gebruik, en als gevolg van normale of andere natuurlijke slijtage.

1. De garantieperiode bedraagt 60 maanden en gaat in op de datum van aankoop van het apparaat. Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vaststellen van het defect geldend te worden gemaakt. Het indienen van garantieclaims na verloop van de garantieperiode is uitgesloten. De herstelling of vervanging van het apparaat leidt niet tot een verlenging van de garantieperiode noch wordt door deze prestatie een nieuwe garantieperiode voor het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter plaatse uitvoeren van een serviceactiviteit.

2. Gelieve om een garantieclaim geldend te maken het defecte apparaat aan te melden onder: www.isc-gmbh.info. Valt het defect van het apparaat binnen onze garantieprestatie, dan bezorgen wij u per omgaande een hersteld of nieuw apparaat terug.

Voor slijtstukken, verbruiksmateriaal en ontbrekende onderdelen wordt verwezen naar de beperkingen van deze garantie conform de service-informatie van deze handleiding.
