KASUTUSJUHEND IW 100 Herkules

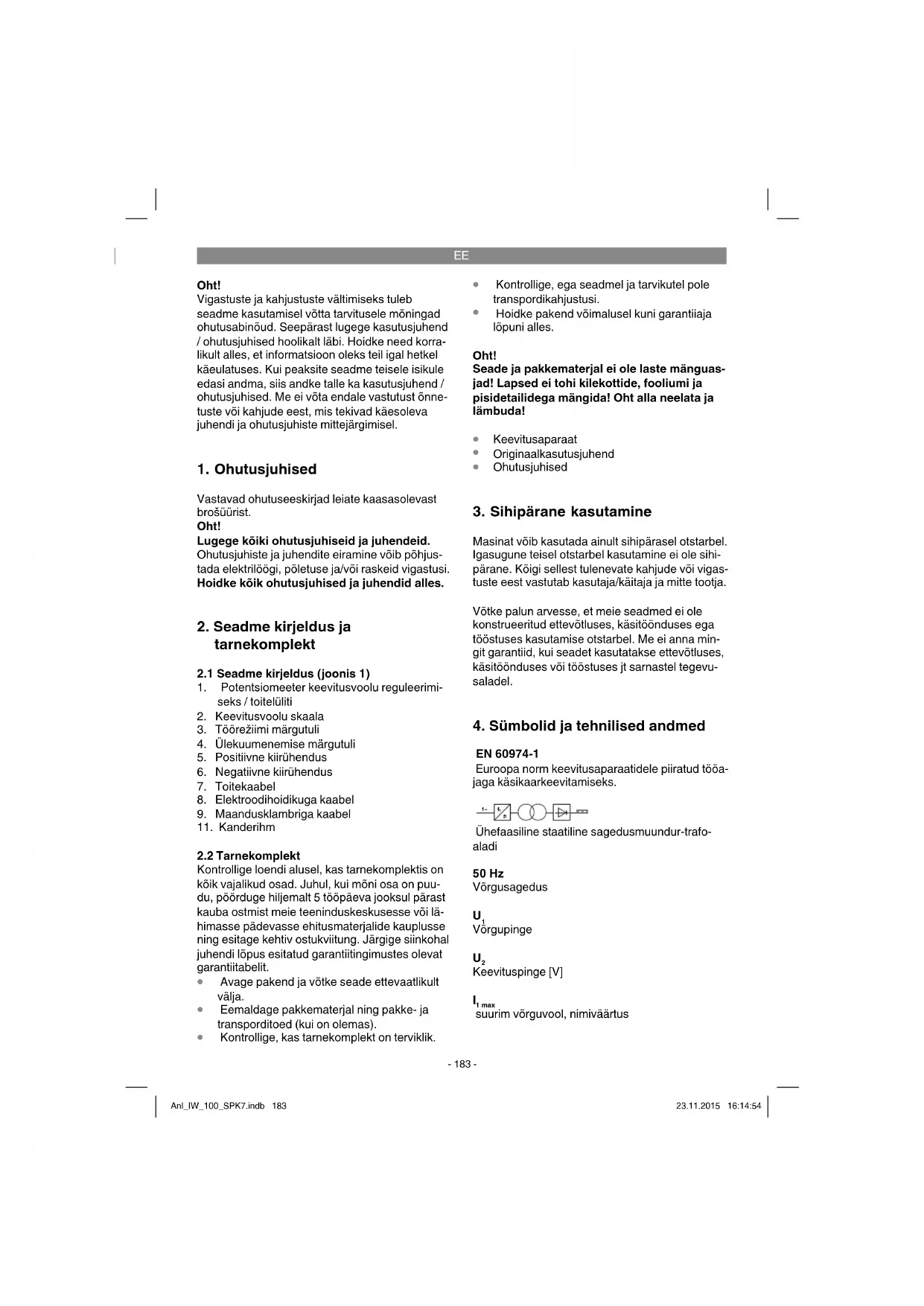

Oht! Vigastuste ja kahjustuste vältimiseks tuleb seadme kasutamisel võtta tarvitusele mõningad ohutusabinõud. Seepärast lugege kasutusjuhend / ohutusjuhised hoolikalt läbi. Hoidke need korra- likult alles, et informatsioon oleks teil igal hetkel käeulatuses. Kui peaksite seadme teisele isikule edasi andma, siis andke talle ka kasutusjuhend / ohutusjuhised. Me ei võta endale vastutust õnne- tuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste mittejärgimisel.

Vastavad ohutuseeskirjad leiate kaasasolevast brošüürist. Oht! Lugege kõiki ohutusjuhiseid ja juhendeid. Ohutusjuhiste ja juhendite eiramine võib põhjus- tada elektrilöögi, põletuse ja/või raskeid vigastusi. Hoidke kõik ohutusjuhised ja juhendid alles.

2. Seadme kirjeldus ja

2.1 Seadme kirjeldus (joonis 1)

1. Potentsiomeeter keevitusvoolu reguleerimi-

2. Keevitusvoolu skaala

3. Töörežiimi märgutuli

4. Ülekuumenemise märgutuli

5. Positiivne kiirühendus

6. Negatiivne kiirühendus

Kontrollige loendi alusel, kas tarnekomplektis on kõik vajalikud osad. Juhul, kui mõni osa on puu- du, pöörduge hiljemalt 5 tööpäeva jooksul pärast kauba ostmist meie teeninduskeskusesse või lä- himasse pädevasse ehitusmaterjalide kauplusse ning esitage kehtiv ostukviitung. Järgige siinkohal juhendi lõpus esitatud garantiitingimustes olevat garantiitabelit.

Avage pakend ja võtke seade ettevaatlikult välja.

Kontrollige, ega seadmel ja tarvikutel pole transpordikahjustusi.

Hoidke pakend võimalusel kuni garantiiaja lõpuni alles. Oht! Seade ja pakkematerjal ei ole laste mänguas- jad! Lapsed ei tohi kilekottide, fooliumi ja pisidetailidega mängida! Oht alla neelata ja lämbuda!

Originaalkasutusjuhend

3. Sihipärane kasutamine

Masinat võib kasutada ainult sihipärasel otstarbel. Igasugune teisel otstarbel kasutamine ei ole sihi- pärane. Kõigi sellest tulenevate kahjude või vigas- tuste eest vastutab kasutaja/käitaja ja mitte tootja. Võtke palun arvesse, et meie seadmed ei ole konstrueeritud ettevõtluses, käsitöönduses ega tööstuses kasutamise otstarbel. Me ei anna min- git garantiid, kui seadet kasutatakse ettevõtluses, käsitöönduses või tööstuses jt sarnastel tegevu- saladel.

4. Sümbolid ja tehnilised andmed

EN 60974-1 Euroopa norm keevitusaparaatidele piiratud tööa- jaga käsikaarkeevitamiseks.

Ühefaasiline staatiline sagedusmuundur-trafo- aladi 50 Hz Võrgusagedus

1eff Suurima võrguvoolu efektiivväärtus [A] Kaitse nimiväärtusega amprites võrguühendus- kohas

Tühijooksu nimipinge

Keevitusvool Ø mm Elektroodide läbimõõt Langeva tunnusjoone sümbol Kattega elektroodidega käsikaarkeevituse sümbol 1-faasiline võrguühendus Ärge hoide seadet niiskes või märjas keskkonnas või vihma käes. Lugege enne keevitusaparaadi kasutamise hooli- kalt kasutusjuhendit ja järgige seda. IP 21 S Kaitseklass

(joonised 3/4) Paigaldage kanderihm (11), nagu on näidatud joonistel (3/4).

Elektrivõrku ühendamine Enne toitejuhtme (7) elektrivõrku ühendamist kontrollige, kas andmesildi andmed vastavad ka- sutada oleva elektrivõrgu väärtustega. Vaara! Võrgupistikut võib vahetada ainult elektrik. Keevituskaabli ühendamine (joonis 5) Vaara! Teostage keevituskaablite (8/9) ühen- dustöid ainult siis, kui seade ei ole vooluvõrku ühendatud! Ühendage keevituskaablid, nagu on näidatud joonisel 5. Selleks ühendage elektroo- dihoidiku (8) ja massiklambri (9) pistikud (8) vas- tavatesse kiirühendustesse (5/6) ning lukustage pistikud (12), keerates neid päripäeva. Tavaliselt ühendatakse elektroodihoidikuga kaa- bel (8) plusspoolusega (5), maandusklambriga (9) kaabel miinuspoolusega (6). Sisse- ja väljalülitamine (joonis 2) Lülitage seade sisse, keerates potentsiomeetrit (1) keevitusskaala (2) nullasendist päripäeva. Töörežiimi märgulamp (3) süttib. Lülitage seade välja, keerates potentsiomeetrit (1) vastupäeva keevitusskaala (2) nullasendisse. Töörežiimi mär- gulamp (3) kustub. Anl_IW_100_SPK7.indb 184Anl_IW_100_SPK7.indb 184 23.11.2015 16:14:5523.11.2015 16:14:55EE

7. Ettevalmistused keevitamiseks

Maandusklamber kinnitatakse otse keevitatava detaili või aluse külge, millel keevitatav detail on. Pange tähele, et sel oleks keevitatava detailiga otsene kontakt. Sellepärast vältige värvitud pindu ja / või isoleermaterjale. Elektroodihoidiku kaabli otsas on spetsiaalklamber elektroodi kinnitami- seks. Keevitamise ajal tuleb alati keevitusmaski ka- sutada. See kaitseb silmi elektrikaarest tuleva valguskiirguse eest ja võimaldab siiski täpselt keevitatavat detaili näha.

Võtke kätte kõik vooluvarustuse ja keevitusvoolu elektrilised ühendused. Enamik kattega elekt- roode ühendatakse plusspoolusesse. Siiski on mõned elektroodide liigid, mida ühendatakse miinuspoolusesse. Järgige tootja andmeid elek- troodide liigi ja õige polaarsuse kohta. Pange keevituskaablid (8/9) vastavatesse kiirühendus- tesse (5/6). Siis kinnitage elektroodi katteta ots elektroodihoidikusse (8) ja ühendage maandus- klamber (9) keevitatava detailiga. Hoolitsege seejuures selle eest, et tekiks korralik elektriline kontakt. Lülitage seade sisse ja seadistage po- tentsiomeetrist (1) vastavalt kasutatavale elektro- odile keevitusvool. Hoidke näokaitset näo ees ja hõõruge elektroodi otsa keevitatava detaili vastu, tehes selliseid liigutusi nagu tuletiku süütamisel. See on elektrikaare süütamiseks parim moodus. Katsetage proovitükil, kas olete õige elektroodi ja voolutugevuse valinud. Elektroodi Ø (mm) ......................Keevitusvool (A) 1,6............................................................40-50 A 2 ............................................................40 - 80 A 2,5 .......................................................60 - 110 A Tähelepanu! Ärge toksige elektroodiga töödeldava detaili vas- tu, see võib põhjustada kahjustusi ja raskendada elektrikaare süttimist. Kohe kui elektrikaar on süttinud, püüdke hoida töödeldavast detailist vahemaad, mis vastab ka- sutatava elektroodi läbimõõdule. Keevitamise ajal peaks vahemaa jääma võimalikult konstantseks. Elektroodi kalle töösuunas peaks olema 20/30 kraadi. Kasutage ärakasutatud elektroodi eemaldami- seks ja just keevitatud detaili liigutamiseks alati tange. Arvestage sellega, et elektroodihoidik (1) tuleb pärast keevitamist alati eraldi panna. Räbu võib keevituskohalt eemaldada alles pärast jahtumist. Kui keevitamist jätkatakse katkestatud keevi- tuskohast, tuleb kõigepealt jätkukohalt räbu eemaldada.

9. Ülekuumenemiskaitse

Keevitusaparaat on varustatud ülekuumenemis- kaitsega, mis kaitseb keevitustrafot ülekuume- nemise eest. Kui ülekuumenemiskaitse peaks rakenduma, süttib seadmel märgulamp (4). Laske keevitusaparaadil mõnda aega jahtuda.

10. Toitejuhtme vahetamine

Oht! Kui käesoleva seadme toitejuhe on kahjustatud, tuleb see ohtude vältimiseks lasta tootjal või teda esindaval klienditeenindusel või sarnase kvalifi ka- tsiooniga isikul vahetada.

11. Puhastus, hooldus ja varuosade

tellimine Oht! Lahutage seade enne puhastustöid vooluvõrgust.

Hoidke kaitseseadised, õhupilud ja mootori- kestad võimalikult tolmu- ja mustusevabad. Hõõruge seade puhta rätikuga puhtaks või puhastage suruõhuga madalal survel.

Soovitame puhastada seadet otsekohe pärast iga kasutamist.

Puhastage seadet regulaarselt niiske rätikuga ja vähese koguse vedelseebiga. Ärge kasu- tage puhastusvahendeid või lahusteid; need võivad kahjustada seadme plastdetaile. Ar- vestage sellega, et seadme sisemusse ei tohi vett sattuda. Vee tungimine elektriseadmesse suurendab elektrilöögi saamise ohtu.

Varuosade tellimisel on vajalikud järgmised an- dmed:

Seadme identifitseerimisnumber

12. Jäätmekäitlus ja taaskasutus

Transpordikahjustuste vältimiseks on seade pakendis. See pakend on toormaterjal ja seega taaskasutatav ning selle saab toorainetöötlusse tagasi toimetada. Seade ja selle tarvikud koosne- vad mitmesugustest materjalidest nagu nt metall ja plast. Katkised seadmed ei kuulu olmeprügi hulka. Asjatundlikuks käitlemiseks tuleks seade anda ära vastavasse kogumiskohta. Kui Te ei tea ühtki kogumiskohta, siis küsige teavet kohalikust omavalitsusest.

Hoidke seadet ja selle lisatarvikuid pimedas, kuivas ja külmakindlas ning lastele ligipääsmatus kohas. Optimaalne laotemperatuur on vahemikus 5 kuni 30˚C. Hoidke elektritööriista originaalpa- kendis. Anl_IW_100_SPK7.indb 186Anl_IW_100_SPK7.indb 186 23.11.2015 16:14:5523.11.2015 16:14:55EE

Ainult Euroopa Liidu riikidele Ärge visake elektrilisi tööriistu olmeprügi hulka! Euroopa Liidu direktiiviga 2012/19/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ja siseriiklikele kohaldamistele tuleb kasutatud elektrilised tööriistad koguda kokku eraldi ja leida neile keskkonnasääst- lik taaskasutus. Taaskasutusalternatiiv tagasisaatmisnõudele: Elektriseadme omanik on kohustatud omandisuhte lõppemisel alternatiivina tagasisaatmisele kaasa aitama sobivale taaskasutusele. Seega võib vana seadme loovutada ka tagasivõtukohta, mis korraldab selle kõrvaldamise riikliku ringlusmajanduse ja jäätmeseadusandluse tähenduses. Asjasse ei puutu va- nade seadmete elektrikomponentideta lisaseadmed ja abivahendid. Tootedokumentatsiooni ja kaasasolevate dokumentide kordustrükk või muul viisil paljundamine, ka osa- liselt, on lubatud ainult iSC GmbH loal. Tehniliste muudatuste õigus reserveeritud Anl_IW_100_SPK7.indb 187Anl_IW_100_SPK7.indb 187 23.11.2015 16:14:5523.11.2015 16:14:55EE

Hooldusteave Meil on kõikides garantiitunnistusel loetletud riikides pädevad hoolduspartnerid, kelle kontaktandmed leiate garantiitunnistuselt. Nemad on Teie käsutuses seoses mis tahes hooldusküsimustega, nagu re- monditööd, varu- ja kuluosade muretsemine või kulumaterjalid. Tuleb tähele panna, et selle toote korral esineb kasutamisest tulenevaid või loomulikke kulumisilmin- guidjärgmistel detailidel ning neid detaile käsitletaksekulumaterjalina. Kategooria Näide Kuluosad* Elektroodihoidik, massitangid Kulumaterjal / Kuluosad* Puuduolevad detailid

• ei pruugi tingimata tarnekomplektiga kaasas olla! Puuduste või rikete korral palume Teid registreerida see internetis aadressil www.isc-gmbh.info. Märki- gekindlasti vea täpne kirjeldus ja vastake lisaks igal juhul järgmistele küsimustele.

Kas seade on töötanud või oli ta algusest peale defektne?

Garantiitunnistus Lugupeetud klient! Meie tooted läbivad range kvaliteedikontrolli. Kui seade ei peaks siiski korralikult töötama, on meil siiralt kahju ja me palume Teil pöörduda meie klienditeenindusse selle garantiitunnistuse lõpus toodud aad- ressil või kauplusesse, kust Te seadme ostsite. Garantiinõuete esitamisel kehtib järgnev:

1. Käesolevad garantiitingimused reguleerivad täiendavaid garantiiteenuseid, mida allpool nimetatud

tootja lubab oma uute seadmete ostjatele lisaks seaduslikule garantiile osutada. See garantii ei puu- duta Teie seaduslikke garantiinõudeid. Meie garantiiteenus on Teile tasuta.

2. Garantiiteenus hõlmab ainult teie poolt ostetud, allpool nimetatud tootja toodetud uue seadme neid

puudusi, mis tulenevad materjali- või tootmisvigadest, ning piirneb meie valikul nende puuduste kõr- valdamise või seadme vahetamisega. Võtke palun arvesse, et meie seadmed ei ole konstrueeritud ettevõtluses, käsitöönduses ega kutse- tegevuses kasutamise otstarbel. Seetõttu ei kehti garantiileping juhul, kui seadet kasutatakse garan- tiiajal ettevõtluses, käsitöönduses või tööstuses jt sarnastel tegevusaladel.

3. Meie garantii alla ei kuulu:

- kahjud, mis on tekkinud montaažijuhendi mittejärgimise või asjatundmatu paigalduse, kasutus- juhendi mittejärgimise (nagu nt vale võrgupinge või vooluliigi ühendamisel) või hooldusjuhendi ja ohutusnõuete eiramise tõttu, samuti seadme jätmise tõttu ebaharilike keskkonnatingimuste kätte või puuduliku hoolduse ja kontrolli tõttu. - seadme kahjustused, mis on tekkinud kuritegeliku või asjatundmatu käsitsemise tõttu (nagu nt seadme ülekoormamine või lubamatute instrumentide või tarvikute kasutamine), võõrkehade (nt liiv, kivid või tolm, transpordikahjustused) seadmesse tungimisel, jõu kasutamisel või välisjõudude mõju korral (nt kahjustused mahakukkumise tagajärjel). - kahjustused seadmel või seadme osadel, mis on põhjustatud kasutamisest tingitud, tavalise või muu loomuliku kulumise tagajärjel.

4. Garantiiaeg on 60 kuud ning see algab seadme ostmise kuupäevaga. Garantiinõuded tuleb esitada

garantiiajal kahe nädala jooksul pärast defekti tuvastamist. Garantiinõuete esitamine pärast garan- tiiaja kestuse lõppu on välistatud. Seadme remont või väljavahetamine pikendab garantiiaega või antakse nõude tõttu seadmele ja võimalikele paigaldatud varuosadele uus garantiiaeg. See kehtib ka kliendi juures kohapeal teostatud teeninduse korral.

5. Garantiinõude esitamiseks registreerige defektne seade alltoodud aadressil: www.isc-gmbh.info.

Kui seadme defekt käib meie garantii alla, saate esimesel võimalusel tagasi remonditud või uue seadme. Kulu-/tarbe- ja puuduolevate detailide osas juhime tähelepanu garantiipiirangutele vastavalt selles kasu- tusjuhendis antud hooldusteabele. Anl_IW_100_SPK7.indb 189Anl_IW_100_SPK7.indb 189 23.11.2015 16:14:5523.11.2015 16:14:55LV
