KASUTUSJUHEND HES 200 Herkules

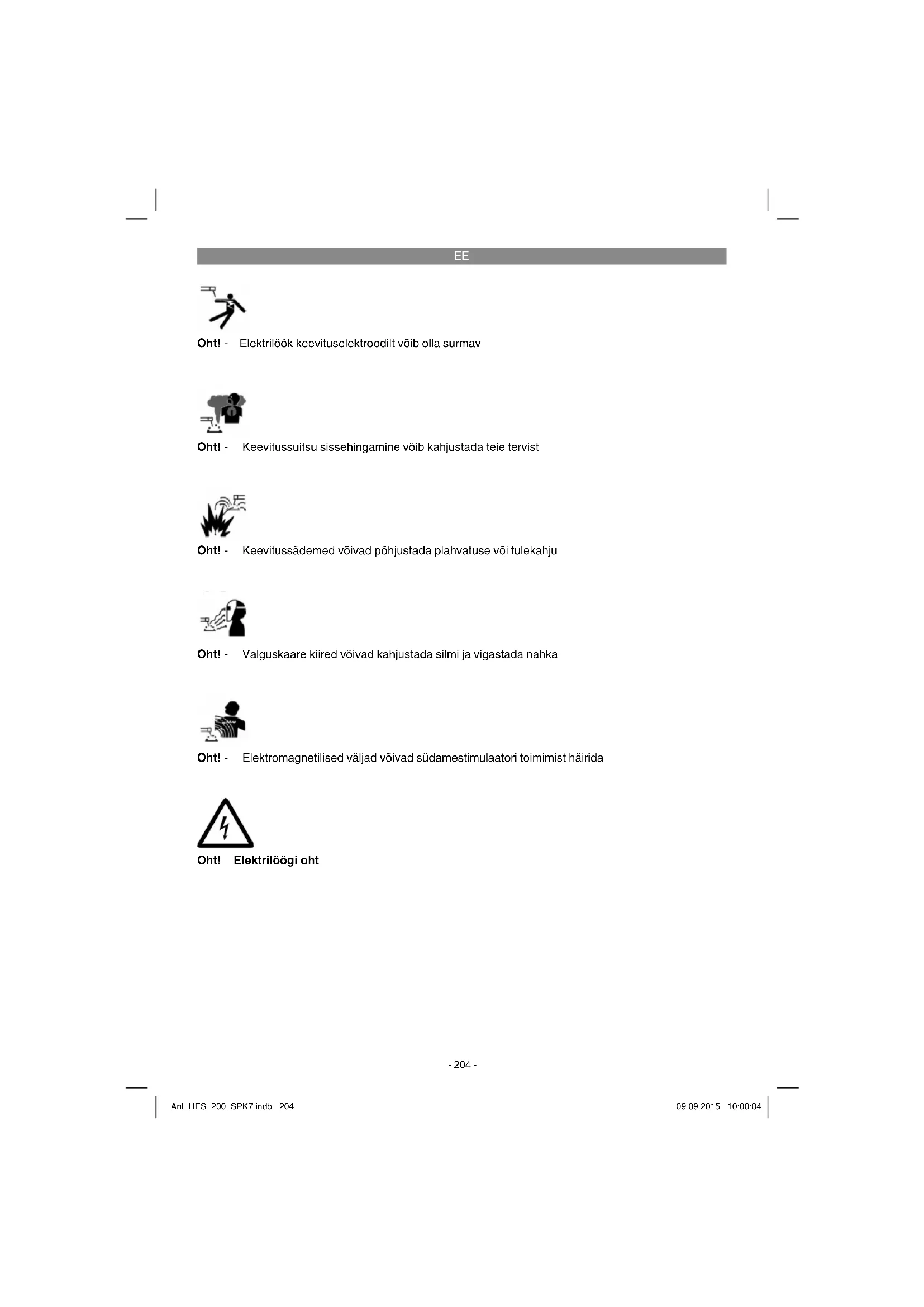

Oht! - Elektrilöök keevituselektroodilt võib olla surmav Oht! - Keevitussuitsu sissehingamine võib kahjustada teie tervist Oht! - Valguskaare kiired võivad kahjustada silmi ja vigastada nahka Oht! - Keevitussädemed võivad põhjustada plahvatuse või tulekahju Oht! - Elektromagnetilised väljad võivad südamestimulaatori toimimist häirida Oht! Elektrilöögi oht Anl_HES_200_SPK7.indb 204Anl_HES_200_SPK7.indb 204 09.09.2015 10:00:0409.09.2015 10:00:04EE

Oht! Vigastuste ja kahjustuste vältimiseks tuleb seadme kasutamisel võtta tarvitusele mõningad ohutusabinõud. Seepärast lugege kasutusjuhend / ohutusjuhised hoolikalt läbi. Hoidke need korra- likult alles, et informatsioon oleks teil igal hetkel käeulatuses. Kui peaksite seadme teisele isikule edasi andma, siis andke talle ka kasutusjuhend / ohutusjuhised. Me ei võta endale vastutust õnne- tuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste mittejärgimisel.

Vastavad ohutuseeskirjad leiate kaasasolevast brošüürist. Oht! Lugege kõiki ohutusjuhiseid ja juhendeid. Ohutusjuhiste ja juhendite eiramine võib põhjus- tada elektrilöögi, põletuse ja/või raskeid vigastusi. Hoidke kõik ohutusjuhised ja juhendid alles. Turvadetailid: a) Elektrilöögi oht: elektrilöök keevituselektroo- dilt võib olla surmav. Ärge keevitage vihma või lume korral. Kandke kuivi isolatsioonikindaid. Ärge puutuge elektroodí paljaste kätega. Ärge kandke märgi või kahjustada saanud kindaid. Kaitske end elektrilöögi eest isolatsiooniga materjali suhtes. Ärge avage seadise korpust. b) Ohtlik keevitussuits: keevitussuitsu sis- sehingamine võib kahjustada teie tervist. Ärge hoidke pead suitsu sees. Kasutage seadiseid lahtistes piirkondades. Kasutage suitsu eemaldamiseks ventilatsiooni. c) Ohtlikud keevitussädemed: keevitussä- demed võivad põhjustada plahvatuse või tulekahju. Hoidke kergsüttivad materjalid kee- vitusest eemal. Ärge keevitage põlevate ma- terjalide läheduses. Keevitussädemed võivad põhjustada tulekahju. Läheduses peab olema valmis tulekustuti ja järelevaataja, kes seda kohe kasutada oskab. Ärge keevitage trumlite või mistahes suletud mahutite peal. d) Ohtlikud valguskaare kiired: valguskaare kiired võivad kahjustada silmi ja vigastada nahka. Kandke mütsi ja kaitseprille. Kandke kuulmiskaitset ja kõrgelt suletavat särgikraed. Kandke keevitaja kaitsekiivrit ja õige suuruse- ga fi ltrit. Kandke täielikku kehakaitset. e) Ohtlikud elektromagnetilised väljad: kee- vitusvool tekitab elektromagnetilisi välju. Ärge kasutage koos meditsiiniliste implantaatidega. Ärge keerake keevitusjuhtmeid keha ümber. Viige keevitusjuhtmed kokku.

2. Seadme kirjeldus ja

2.1 Seadme kirjeldus (joonis 1)

5. Ülekuumenemise märgutuli

6. Töörežiimi märgulamp

7. Keevitusvoolu skaala

Kontrollige loendi alusel, kas tarnekomplektis on kõik vajalikud osad. Juhul, kui mõni osa on puu- du, pöörduge hiljemalt 5 tööpäeva jooksul pärast kauba ostmist meie teeninduskeskusesse või lä- himasse pädevasse ehitusmaterjalide kauplusse ning esitage kehtiv ostukviitung. Järgige siinkohal juhendi lõpus esitatud garantiitingimustes olevat garantiitabelit.

Avage pakend ja võtke seade ettevaatlikult välja.

Kontrollige, ega seadmel ja tarvikutel pole transpordikahjustusi.

Hoidke pakend võimalusel kuni garantiiaja lõpuni alles. Oht! Seade ja pakkematerjal ei ole laste mänguas- jad! Lapsed ei tohi kilekottide, fooliumi ja pisidetailidega mängida! Oht alla neelata ja lämbuda!

Paigaldusvahendid (a–s)

3. Sihipärane kasutamine

Elektrilise keevitusseadmega saab keevitada me- talle, kasutades vastavaid kattega elektroode. Masinat võib kasutada ainult sihipärasel otstarbel. Igasugune teisel otstarbel kasutamine ei ole sihi- pärane. Kõigi sellest tulenevate kahjude või vigas- tuste eest vastutab kasutaja/käitaja ja mitte tootja. Võtke palun arvesse, et meie seadmed ei ole konstrueeritud ettevõtluses, käsitöönduses ega tööstuses kasutamise otstarbel. Me ei anna min- git garantiid, kui seadet kasutatakse ettevõtluses, käsitöönduses või tööstuses jt sarnastel tegevu- saladel.

4. Sümbolid ja tehnilised andmed

EN 60974-1 Euroopa standard piiratud koormatavusega kaar- keevitusseadmete ja toiteallikate kohta (Osa 6)

Kõrgendatud elektrilise ohuga keskkonnas keevit- amiseks sobivate toiteallikate sümbol. ~ 50 Hz Vahelduvvool ja sageduse nimiväärtus [Hz]

Tühijooksu nimipinge [V] 200 A / 28 V Maksimaalne keevitusvool ja vastav normitud tööpinge [A/V]

Elektroodide läbimõõt [mm]

Keevitusvool (A) 3 ~ 50 Hz võrgusisend, faaside arv ning vahelduvvoolu sümbol ja sageduse nimiväärtus

1max Võrguvoolu suurim nimiväärtus [A]

1eff Suurima võrguvoolu efektiivväärtus [A] IP 21 S Kaitseklass

Vt jooniseid 2, 10–20.

Pange keevitusklaas (I) ja selle peale läbi- paistev kaitseklaas (m) kaitseklaasi raami (k) (joonis 3).

Suruge kaitseklaasi kinnitusnagad (q) väl- jaspool keevitusmaski raami (s) avadesse. (joonis 4)

Kaitseklaasi raami (k) kinnitamiseks asetage kaitseklaasi raam (s) koos keevitusklaasi (I) ja läbipaistva kaitseklaasiga (m) seestpoolt keevitusmaski raami (s) avasse, suruge kaitseklaasi kinnituspesad (n) kaitseklaasi kinnitusnagadele (q), kuni need fikseeruvad. Läbipaistev kaitseklaas (m) peab olema väl- jaspool. (joonis 5) Anl_HES_200_SPK7.indb 206Anl_HES_200_SPK7.indb 206 09.09.2015 10:00:0409.09.2015 10:00:04EE

Painutage keevitusmaski raami (s) ülemine serv sissepoole (joonis 6/1) ja keerake üle- mise serva nurgad kahekorra (joonis 6/2). Seejärel painutage keevitusmaski raami (s) välisküljed sissepoole (joonis 6/3) ning ühendage ülemise serva nurgad ja välisküljed tugeva kokkusurumisega. Iga külje kinnitus- nagade fikseerumisel peab olema kuulda kaks selget klõpsatust (joonis 6/4).

Kui keevitusmaski mõlemad ülemised nurgad on ühendatud (nagu joonisel 7 on kujutatud), pange käepideme kruvid (p) väljastpoolt läbi kolme keevitusmaski augu. (joonis 8)

Keerake keevitusmask ümber ja pange käepi- de (r) kolme käepidemekruvi (p) keerme otsa. Keerake käepide (r) kolme käepidememutriga (o) keevitusmaski külge kinni. (joonis 9)

Selle keevitusaparaadiga võib töötada 230 V ja 400 V nimipingega. Pöördlüliti (4) abil saab seade soovitud nimipinge. Järgige alltoodud käsitsemis- juhiseid: 3 ~ 16 A max. 200 A Pange tähele järgmisi juhiseid, et vältida inimvi- gastuste, tulekahju- või elektrilöögiohtu:

Ärge kasutage seadet kunagi 400 V nimipin- gega, kui seade on reguleeritud 230 voldile. Ettevaatust: tulekahjuoht!

Ühendage seade enne nimipinge reguleeri- mist vooluvõrgust lahti.

Nimipinget ei tohi reguleerida siis, kui keevi- tusaparaat töötab.

Enne keevitusaparaadiga töötamist kont- rollige, kas seadmel reguleeritud nimipinge vastab vooluallikale. Märkus: Keevitusaparaat on varustatud 400V~16 A-Ce- Con-pistikuga. Kui keevitusaparaadiga töötatakse 230 V pingega, tuleb kasutada kaasasolevat ad- apteriga kaablit nr 12.

7. Ettevalmistused keevitamiseks

Maandusklamber (-)(2) kinnitatakse otse keevita- tava detaili või aluse külge, millel keevitatav detail on. Pange tähele, et sel oleks keevitatava detailiga otsene kontakt. Sellepärast vältige värvitud pindu ja / või isoleermaterjale. Elektroodihoidiku kaabli otsas on spetsiaalklamber elektroodi kinnitami- seks. Keevitamise ajal tuleb alati keevitusmaski ka- sutada. See kaitseb silmi elektrikaarest tuleva valguskiirguse eest ja võimaldab siiski täpselt keevitatavat detaili näha (Ei ole kaasas).

Kui olete ühendanud kõik toite- ja keevitusvoolua- helad, võite toimida järgnevalt: Pange elektroodi katteta ots elektroodihoidikusse (1) ja ühendage maandusklamber (-)(2) keevita- tava detailiga. Hoolitsege seejuures selle eest, et tekiks korralik elektriline kontakt. Lülitage seade lülitist (4) sisse ja seadke seade- kettaga (3) keevitusvool. Vastavalt elektroodile, mida kasutatakse. Hoidke näokaitset näo ees ja hõõruge elektroodi otsa keevitatava detaili vastu, tehes selliseid liigu- tusi nagu tuletiku süütamisel. See on elektrikaare süütamiseks parim moodus. Katsetage proovitükil, kas olete õige elektroodi ja voolutugevuse valinud. Elektroodi Ø (mm) ......................Keevitusvool (A) 2...............................................................40-60 A 2,2 .......................................................60 - 110 A 3,2 .......................................................80 - 160 A 4 ........................................................120 - 200 A Tähelepanu! Ärge toksige elektroodiga töödeldava detaili vas- tu, see võib põhjustada kahjustusi ja raskendada elektrikaare süttimist. Kohe kui elektrikaar on süttinud, püüdke hoida Anl_HES_200_SPK7.indb 207Anl_HES_200_SPK7.indb 207 09.09.2015 10:00:0409.09.2015 10:00:04EE

töödeldavast detailist vahemaad, mis vastab ka- sutatava elektroodi läbimõõdule. Keevitamise ajal peaks vahemaa jääma võimalikult konstantseks. Elektroodi kalle töösuunas peaks olema 20/30 kraadi. Kasutage ärakasutatud elektroodi eemaldami- seks ja just keevitatud detaili liigutamiseks alati tange. Arvestage sellega, et elektroodihoidik (1) tuleb pärast keevitamist alati eraldi panna. Räbu võib keevituskohalt eemaldada alles pärast jahtumist. Kui keevitamist jätkatakse katkestatud keevi- tuskohast, tuleb kõigepealt jätkukohalt räbu eemaldada.

9. Ülekuumenemiskaitse

Keevitusaparaat on varustatud ülekuumenemis- kaitsega, mis kaitseb keevitustrafot ülekuume- nemise eest. Kui ülekuumenemiskaitse peaks rakenduma, süttib seadmel märgulamp (5). Laske keevitusaparaadil mõnda aega jahtuda.

10. Toitejuhtme vahetamine

Oht! Kui käesoleva seadme toitejuhe on kahjustatud, tuleb see ohtude vältimiseks lasta tootjal või teda esindaval klienditeenindusel või sarnase kvalifi ka- tsiooniga isikul vahetada.

11. Puhastus, hooldus ja varuosade

tellimine Oht! Lahutage seade enne puhastustöid vooluvõrgust.

Hoidke kaitseseadised, õhupilud ja mootori- kestad võimalikult tolmu- ja mustusevabad. Hõõruge seade puhta rätikuga puhtaks või puhastage suruõhuga madalal survel.

Soovitame puhastada seadet otsekohe pärast iga kasutamist.

Puhastage seadet regulaarselt niiske rätikuga ja vähese koguse vedelseebiga. Ärge kasu- tage puhastusvahendeid või lahusteid; need võivad kahjustada seadme plastdetaile. Ar- vestage sellega, et seadme sisemusse ei tohi vett sattuda. Vee tungimine elektriseadmesse suurendab elektrilöögi saamise ohtu.

Seadme sisemuses ei asu muid hooldust vajavaid osi.

11.3 Varuosade tellimine

Varuosade tellimisel on vajalikud järgmised an- dmed:

Seadme identifitseerimisnumber

12. Jäätmekäitlus ja taaskasutus

Transpordikahjustuste vältimiseks on seade pakendis. See pakend on toormaterjal ja seega taaskasutatav ning selle saab toorainetöötlusse tagasi toimetada. Seade ja selle tarvikud koosne- vad mitmesugustest materjalidest nagu nt metall ja plast. Katkised seadmed ei kuulu olmeprügi hulka. Asjatundlikuks käitlemiseks tuleks seade anda ära vastavasse kogumiskohta. Kui Te ei tea ühtki kogumiskohta, siis küsige teavet kohalikust omavalitsusest.

Hoidke seadet ja selle lisatarvikuid pimedas, kuivas ja külmakindlas ning lastele ligipääsmatus kohas. Optimaalne laotemperatuur on vahemikus 5 kuni 30˚C. Hoidke elektritööriista originaalpa- kendis. Anl_HES_200_SPK7.indb 208Anl_HES_200_SPK7.indb 208 09.09.2015 10:00:0409.09.2015 10:00:04EE

Ainult Euroopa Liidu riikidele Ärge visake elektrilisi tööriistu olmeprügi hulka! Euroopa Liidu direktiiviga 2012/19/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ja siseriiklikele kohaldamistele tuleb kasutatud elektrilised tööriistad koguda kokku eraldi ja leida neile keskkonnasääst- lik taaskasutus. Taaskasutusalternatiiv tagasisaatmisnõudele: Elektriseadme omanik on kohustatud omandisuhte lõppemisel alternatiivina tagasisaatmisele kaasa aitama sobivale taaskasutusele. Seega võib vana seadme loovutada ka tagasivõtukohta, mis korraldab selle kõrvaldamise riikliku ringlusmajanduse ja jäätmeseadusandluse tähenduses. Asjasse ei puutu va- nade seadmete elektrikomponentideta lisaseadmed ja abivahendid. Tootedokumentatsiooni ja kaasasolevate dokumentide kordustrükk või muul viisil paljundamine, ka osa- liselt, on lubatud ainult iSC GmbH loal. Tehniliste muudatuste õigus reserveeritud Anl_HES_200_SPK7.indb 209Anl_HES_200_SPK7.indb 209 09.09.2015 10:00:0409.09.2015 10:00:04EE

Hooldusteave Meil on kõikides garantiitunnistusel loetletud riikides pädevad hoolduspartnerid, kelle kontaktandmed leiate garantiitunnistuselt. Nemad on Teie käsutuses seoses mis tahes hooldusküsimustega, nagu re- monditööd, varu- ja kuluosade muretsemine või kulumaterjalid. Tuleb tähele panna, et selle toote korral esineb kasutamisest tulenevaid või loomulikke kulumisilmin- guidjärgmistel detailidel ning neid detaile käsitletaksekulumaterjalina. Kategooria Näide Kuluosad* Elektroodihoidik, massitangid Kulumaterjal / Kuluosad* Puuduolevad detailid

• ei pruugi tingimata tarnekomplektiga kaasas olla! Puuduste või rikete korral palume Teid registreerida see internetis aadressil www.isc-gmbh.info. Märki- gekindlasti vea täpne kirjeldus ja vastake lisaks igal juhul järgmistele küsimustele.

Kas seade on töötanud või oli ta algusest peale defektne?

Garantiitunnistus Lugupeetud klient! Meie tooted läbivad range kvaliteedikontrolli. Kui seade ei peaks siiski korralikult töötama, on meil siiralt kahju ja me palume Teil pöörduda meie klienditeenindusse selle garantiitunnistuse lõpus toodud aad- ressil või kauplusesse, kust Te seadme ostsite. Garantiinõuete esitamisel kehtib järgnev:

1. Käesolevad garantiitingimused reguleerivad täiendavaid garantiiteenuseid, mida allpool nimetatud

tootja lubab oma uute seadmete ostjatele lisaks seaduslikule garantiile osutada. See garantii ei puu- duta Teie seaduslikke garantiinõudeid. Meie garantiiteenus on Teile tasuta.

2. Garantiiteenus hõlmab ainult teie poolt ostetud, allpool nimetatud tootja toodetud uue seadme neid

puudusi, mis tulenevad materjali- või tootmisvigadest, ning piirneb meie valikul nende puuduste kõr- valdamise või seadme vahetamisega. Võtke palun arvesse, et meie seadmed ei ole konstrueeritud ettevõtluses, käsitöönduses ega kutse- tegevuses kasutamise otstarbel. Seetõttu ei kehti garantiileping juhul, kui seadet kasutatakse garan- tiiajal ettevõtluses, käsitöönduses või tööstuses jt sarnastel tegevusaladel.

3. Meie garantii alla ei kuulu:

- kahjud, mis on tekkinud montaažijuhendi mittejärgimise või asjatundmatu paigalduse, kasutus- juhendi mittejärgimise (nagu nt vale võrgupinge või vooluliigi ühendamisel) või hooldusjuhendi ja ohutusnõuete eiramise tõttu, samuti seadme jätmise tõttu ebaharilike keskkonnatingimuste kätte või puuduliku hoolduse ja kontrolli tõttu. - seadme kahjustused, mis on tekkinud kuritegeliku või asjatundmatu käsitsemise tõttu (nagu nt seadme ülekoormamine või lubamatute instrumentide või tarvikute kasutamine), võõrkehade (nt liiv, kivid või tolm, transpordikahjustused) seadmesse tungimisel, jõu kasutamisel või välisjõudude mõju korral (nt kahjustused mahakukkumise tagajärjel). - kahjustused seadmel või seadme osadel, mis on põhjustatud kasutamisest tingitud, tavalise või muu loomuliku kulumise tagajärjel.

4. Garantiiaeg on 60 kuud ning see algab seadme ostmise kuupäevaga. Garantiinõuded tuleb esitada

garantiiajal kahe nädala jooksul pärast defekti tuvastamist. Garantiinõuete esitamine pärast garan- tiiaja kestuse lõppu on välistatud. Seadme remont või väljavahetamine pikendab garantiiaega või antakse nõude tõttu seadmele ja võimalikele paigaldatud varuosadele uus garantiiaeg. See kehtib ka kliendi juures kohapeal teostatud teeninduse korral.

5. Garantiinõude esitamiseks registreerige defektne seade alltoodud aadressil: www.isc-gmbh.info.

Kui seadme defekt käib meie garantii alla, saate esimesel võimalusel tagasi remonditud või uue seadme. Kulu-/tarbe- ja puuduolevate detailide osas juhime tähelepanu garantiipiirangutele vastavalt selles kasu- tusjuhendis antud hooldusteabele. Anl_HES_200_SPK7.indb 211Anl_HES_200_SPK7.indb 211 09.09.2015 10:00:0509.09.2015 10:00:05LV
