KÄYTTÖOHJE HES 200 Herkules

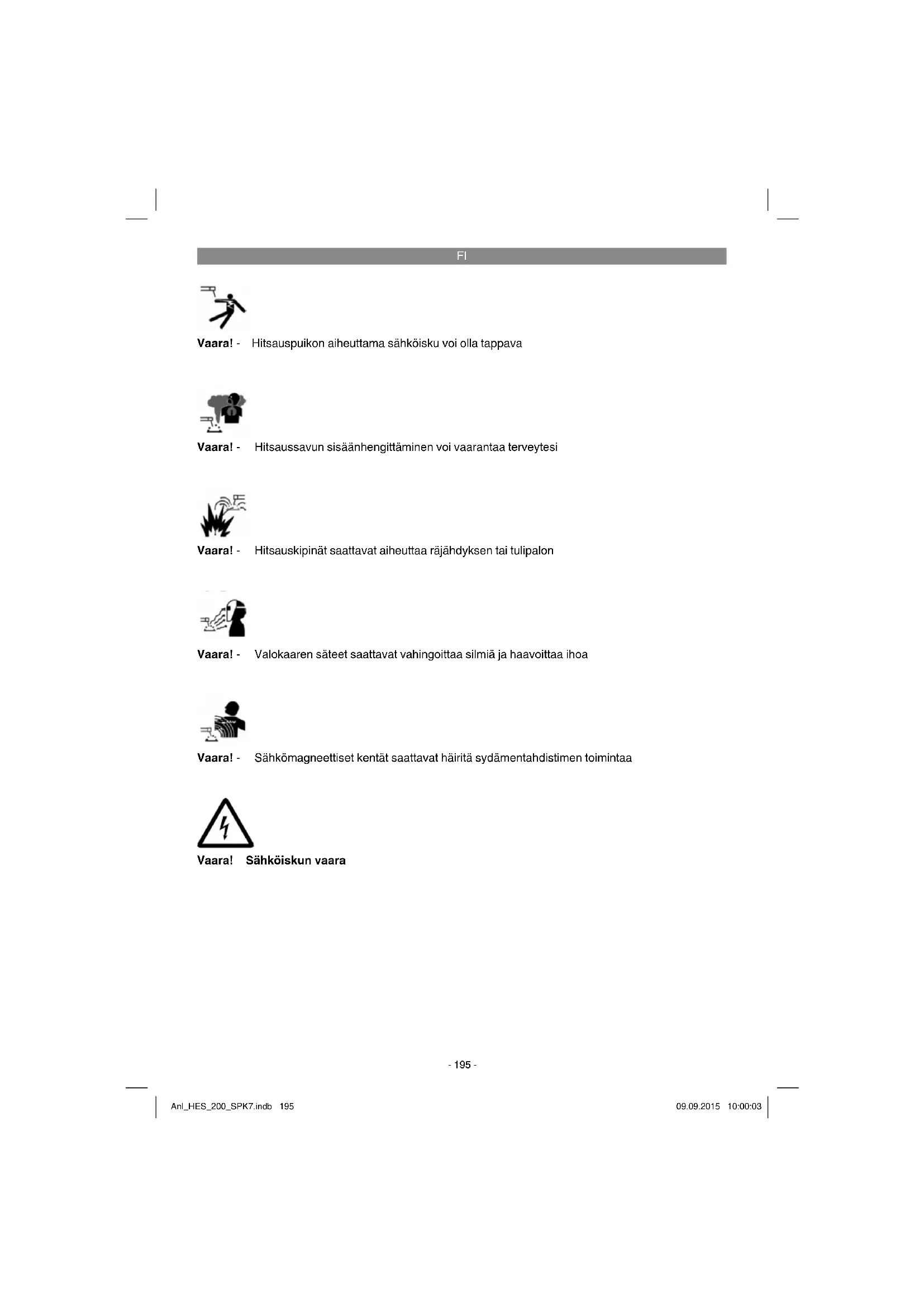

Vaara! - Hitsauspuikon aiheuttama sähköisku voi olla tappava Vaara! - Hitsaussavun sisäänhengittäminen voi vaarantaa terveytesi Vaara! - Valokaaren säteet saattavat vahingoittaa silmiä ja haavoittaa ihoa Vaara! - Hitsauskipinät saattavat aiheuttaa räjähdyksen tai tulipalon Vaara! - Sähkömagneettiset kentät saattavat häiritä sydämentahdistimen toimintaa Vaara! Sähköiskun vaara Anl_HES_200_SPK7.indb 195Anl_HES_200_SPK7.indb 195 09.09.2015 10:00:0309.09.2015 10:00:03FI

Vaara! Laitteita käytettäessä tulee noudattaa tiettyjä turvallisuusvarotoimia tapaturmien ja vaurioiden välttämiseksi. Lue sen vuoksi tämä käyttöohje / nämä turvallisuusmääräykset huolellisesti läpi. Säilytä ne hyvin, jotta niissä olevat tiedot ovat myöhemminkin milloin vain käytettävissäsi. Jos luovutat laitteen muille henkilöille, ole hyvä ja anna heille myös tämä käyttöohje / nämä turval- lisuusmääräykset laitteen mukana. Emme ota mitään vastuuta tapaturmista tai vaurioista, jotka ovat aiheutuneet tämän käyttöohjeen tai turvalli- suusohjeiden noudattamisen laiminlyönnistä.

1. Turvallisuusmääräykset

Laitetta koskevat turvallisuusmääräykset löydät oheistetusta vihkosesta. Vaara! Lue kaikki turvallisuusmääräykset ja ohjeet. Jos turvallisuusmääräyksiä tai muita ohjeita ei noudateta, saattaa tästä aiheutua sähköiskuja, tulipaloja ja/tai vaikeita vammoja. Säilytä kaikki turvallisuusmääräykset ja ohjeet myöhempää tarvetta varten. Turvallisuustiedot: a) Sähköiskun vaara: Hitsauspuikon aiheutta- ma sähköisku voi olla tappava. Älä hitsaa sateessa tai lumisateessa. Käytä kuivia eristyskäsineitä. Älä tartu hitsauspuikkoon paljain käsin. Älä käytä märkiä tai vahingoit- tuneita käsineitä. Suojaa itseäsi sähköiskulta eristämällä työstökappale. Älä avaa laitteen koteloa. b) Hitsaussavun aiheuttama vaara: Hitsaus- savun sisäänhengittäminen voi vaarantaa terveytesi. Älä pidä päätäsi savun kohdalla. Käytä laitteita avoimissa tiloissa. Käytä ilman- poistolaitetta savun poistamiseen. c) Hitsauskipinöiden aiheuttama vaara: Hits- auskipinät saattavat aiheuttaa räjähdyksen tai tulipalon. Pidä tulenarat aineet poissa hitsauksen lähettyviltä. Älä hitsaa tulenarko- jen aineiden vieressä. Hitsauskipinät voivat aiheuttaa tulipalon. Huolehdi siitä, että lä- histöllä on käyttövalmis palosammutin sekä tarkkailija, joka voi käyttää sitä heti. Älä hitsaa rumpujen tai suljettujen astioiden päällä. d) Valokaaren säteiden aiheuttama vaara: Valokaaren säteet saattavat vahingoittaa silmiä ja haavoittaa ihoa. Käytä päähinettä ja suojalaseja. Käytä kuulosuojuksia ja ylös asti suljettavaa paidankaulusta. Käytä hitsaajan suojakypärää ja moitteettomia suodattimia. Käytä kokovartalosuojausta. e) Sähkömagneettisten kenttien aiheuttama vaara: Hitsausvirta aikaaansaa sähkömag- neettisia kenttiä. Älä käytä yhdessä lääkinnäl- listen implanttien kanssa. Älä koskaan kierrä hitsausjohtoja vartalosi ympärille. Vie hitsaus- johdot yhteen.

2. Laitteen kuvaus ja toimituksen

2.1 Laitteen kuvaus (kuva 1)

3. Hitsausvirran säätöpyörä

4. Vaihtokytkin 230 V / 400 V

5. Ylikuumenemisen merkkivalo

6. Käytön merkkilamppu

7. Hitsausvirta-asteikko

10. Verkkojohto 400 V

2.2 Toimituksen sisältö

Tarkasta tässä kuvatun toimitusselostuksen avul- la, että tuote on täysimääräinen. Jos osia puuttuu, ota viimeistään 5. arkipäivänä oston jälkeen yhteyttä asiakaspalveluumme tai siihen myyn- tipisteeseen, josta olet ostanut laitteen, ja esitä vastaava ostotosite. Huomioi tässä myös tämän ohjekirjan lopussa olevat asiakaspalveluohjeet ja takuusuoritustaulukko.

Avaa pakkaus ja ota laite varovasti pakkauk- sesta.

Poista pakkausmateiriaalit sekä pakkaus- ja kuljetusvarmistukset (mikäli käytetty).

Tarkasta, onko toimitus täysilukuinen.

Tarksta, onko laitteessa ja varusteissa kulje- tusvaurioita.

Säilytä pakkaus, mikäli mahdollista, takuua- jan loppuun saakka. Vaara! Laite ja pakkausmateriaalit eivät ole lasten leikkikaluja! Lapset eivät saa leikkiä muovi- pusseilla, kelmuilla tai pienillä osilla! Niistä uhkaa nielaisu- ja tukehtumisvaara! Anl_HES_200_SPK7.indb 196Anl_HES_200_SPK7.indb 196 09.09.2015 10:00:0309.09.2015 10:00:03FI

Asennustarvikkeet (a-s)

Alkuperäiskäyttöohje

Turvallisuusmääräykset

3. Määräysten mukainen käyttö

Sähköhitsauslaitteella voidaan hitsata eri metalle- ja käyttäen vastaavantyyppisiä vaippaelektrodeja (hitsauspuikkoja). Konetta saa käyttää ainoastaan sille määrättyyn tarkoitukseen. Kaikkinainen tämän ylittävä käyttö ei ole määräysten mukaista. Kaikista tästä aiheu- tuvista vahingoista tai loukkaantumisista on vas- tuussa laitteen omistaja/käyttäjä eikä suinkaan sen valmistaja. Ole hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu ja valmistettu käytettäväksi pienteol- lisuus- tai teollisuustarkoituksiin. Emme siksi ota mitään vastuuta vaurioista, jos laitetta käytetään pienteollisuus-, käsityöläis- tai teollisuustyöpaiko- illa tai näihin verrattavissa olevissa toimissa.

4. Symbolit ja tekniset tiedot

EN 60974-1 Eurooppa-standardi rajoitetun käyttöajan v valokaarihitsaus-laitteita ja hitsausvirranlähteitä varten (osa 6).

Symboli hitsausvirranlähteille, jotka soveltuvat käytettäväksi hitsaamiseen tavallista voimak- kaammin sähköisesti vaarannetussa ympäristös- sä. ~ 50 Hz Vaihtovirta ja taajuuden mittausarvo [Hz]

Nimellisjoutokäyntijännite [V] 200 A/28 V Suurin hitsausvirta ja vastaava normitettu työjän- nite [A/V]

Elektrodin halkaisija [mm]

Hitsausvirta [A] 3 ~ 50 Hz Verkkosisääntulo; vaiheiden lukumäärä sekä vaihtovirtasym boli ja taajuuden mittausarvo

1max Suurin verkkovirran mittausarvo [A]

1eff Suurimman verkkovirran tehokkuusarvo [A] IP 21 S Suojalaji

kts. kuvia 2, 10-20.

5.1 Hitsaussuojuksen asennus (13)

Aseta hitsauslasi (l) ja sen päälle läpinäkyvä suojalasi (m) suojalasin kehykseen (k) (kuva 3).

Paina suojalasin (q) kiinnityspuikot ulkopuo- lelta hitsaussuojuksen kehyksessä (s) oleviin poranreikiin. (kuva 4)

Aseta suojalasin kehys (k) hitsauslasin (l) ja läpinäkyvän suojalasin (m) kera sisäpuolelta hitsaussuojuksen kehyksen (s) aukkoihin, paina suojalasin kiinnitysholkit (n) suojalasin kiinnitystappeihin (q), kunnes ne lukittuvat paikalleen ja varmistavat täten suojalasin ke- hyksen (k). Läpinäkyvän suojalasin (m) tulee olla ulkosivulla. (kuva 5)

Taivuta hitsaussuojuksen kehyksen (s) yläreuna sisäänpäin (kuva 6/1.) ja taita ylä- reunan kulmat sisään (kuva 6/2.). Taivuta sit- ten hitsaussuojuksen kehyksen (s) ulkoreunat sisäänpäin (kuva 6/3.) ja yhdistä yläreunan kulmia ja ulkopuolia lujasti yhteen painamalla. Kultakin sivulta tulee kuulua selvä napsahdus pidiketappien 2 lukittuessa paikalleen (kuva 6/4.)

Kun molemmat hitsaussuojuksen yläkulmat on liitetty yhteen kuten kuvassa 7 näytetään, työnnä pidikekahvan ruuvit (p) ulkopuolelta hitsaussuojuksessa olevien 3 reiän läpi. (kuva

Käännä hitsaussuojus ympäri ja vie kahva (r) pidikekahvan 3 ruuvin (p) kierteiden yli. Ruuvaa kahva (r) pidikekahvan 3 mutterilla (o) kiinni hitsaussuojukseen.(kuva 9)

Tätä hitsauslaitetta voi käyttää 230 V ja 400 V nimellisjännitteellä. Halutun nimellisjännitteen voit säätää tämän käyttöohjeen kuvissa (4) esitetyllä kiertokatkaisimella. Noudata alla annettuja käyt- töohjeita: 3 ~ 16 A max. 200 A Noudata seuraavia määräyksiä välttääksesi tuli- palon, sähköiskun tai tapaturmien vaaran:

Älä koskaan käytä laitetta 400 voltin nimellis- jännitteellä, kun se on säädetty arvoon 230 V. Varo: tulipalon vaara!

Erota laite sähköverkosta, ennen kuin säädät nimellisjännitteen.

Nimellisjännitteen säädön muuttaminen hitsauslaitteen käytön aikana on kielletty.

Varmista ennen hitsauslaitteen käyttöä, että laitteen säädetty nimellisjännite vastaa sähkönlähteen antamaa jännitettä. Huomautus: Hitsauslaite on varustettu 400 V ~ 16 A-CeCon- pistokkeella. Jos hitsauslaitetta halutaan käyttää 230 V vaihtovirralla, niin tässä tulee käyttää muka- na toimitettua sovitinjohtoa nro 12.

7. Hitsauksen valmistelu

Maadoitin (-) (2) liitetään suoraan hitsauskappa- leeseen tai siihen alustaan, jolle hitsauskappale on asetettu. Huomio, huolehdi siitä, että hitsauskappaleeseen on välitön kontakti. Vältä sen vuoksi maalattuja pintoja ja/tai eristysaineita. Elektrodinpidikkeen johdon päässä on erikoispinne, johon kiinnite- tään elektrodi. Hitsaussuojakilpeä tulee käyttää aina hitsattaessa. Se suojaa silmiä valokaaresta lähtevältä valosäteilyltä ja sallii kuitenkin tarkan katseyhteyden hitsattavaan osaan (ei kuulu toi- mitukseen). Anl_HES_200_SPK7.indb 198Anl_HES_200_SPK7.indb 198 09.09.2015 10:00:0309.09.2015 10:00:03FI

Kun olet suorittanut kaikki sähköliitännät virransy- öttöä sekä hitsausvirtapiiriä varten, voit menetellä seuraavasti: Työnnä elektrodin vaipaton pää elektrodinpidik- keeseen (1) ja liitä maadoitin (-) (2) hitsauskap- paleeseen. Huolehdi siitä, että sähkökontakti on hyvä ja kestävä. Käynnistä laite kytkimestä (4) ja säädä hitsausvir- ta käsipyörällä (3). Tämä määräytyy sen elektro- din mukaan, jota halutaan käyttää. Pidä suojakil- peä kasvojesi edessä ja hiero elektrodin kärkeä hitsattavaan kappaleeseen niin, että suorittamasi liike on kuin tulitikun sytytysraapaisu. Tämä on paras menettely valokaaren sytyttämiseksi. Kokeile koekappaleeseen, oletko valinnut oikean elektrodin ja virran vahvuuden. Elektrodi Ø (mm) ..........................Hitsausvirta (A) 1,6............................................................40-80 A 2,5 ....................................................... 60 - 110 A 3,2 ....................................................... 80 - 160 A 4 ........................................................ 120 - 200 A Huomio! Älä koputtele työkappaletta elektrodilla, tästä voi aiheutua vahinkoja, jotka vaikeuttavat valokaaren syttymistä. Heti kun valokaari on syttynyt, yritä sä- ilyttää työkappaleeseen käytetyn elektrodin läpi- mittaa vastaava välimatka. Välimatkan tulisi pysyä mahdollisimman samana hitsaustyön aikana. Elektrodin kulman tulisi olla 20/30° työsuuntaan. Käytä aina pihtejä loppuun käytettyjen elektrodien poistamiseksi tai juuri hitsattujen kappaleiden liikuttamiseksi. Muista, että elektrodien pidikkeet (1) tulee aina laskea pois erilleen työn suorittami- sen jälkeen. Kuonan saa poistaa saumasta vasta kappaleen jäähdyttyä. Jos hitsausta jatketaan siitä kohdasta, missä hitsaussauma on keskeytetty, tulee ensin poistaa kuona liitoskohdasta.

9. Ylikuumenemissuoja

Hitsauslaite on varustettu ylikuumenemissuojalla, joka suojaa hitsausmuunninta ylikuumenemiselta. Jos ylikuumenemissuojan on tarkoitus toimia, niin laitteessa oleva merkkilamppu (5) palaa. Anna hitsauslaitteen jäähtyä jonkin aikaa.

10. Verkkojohdon vaihtaminen

Vaara! Kun tämän laitteen verkkojohto vahingoittuu sen on korvattava joko valmistaja tai hänen asiakas-, huolto- ja varaosapalvelunsa tai vastaavan pä- tevyyden omaava henkilö, jotta vaaratilanteita ei pääse syntymään.

11. Puhdistus, huolto ja

varaosatilaus Vaara! Irroita verkkopistoke pistorasiasta ennen kaikkia puhdistusstoimia.

Pidä suojalaitteet, ilmaraot ja moottorin kotelo niin puhtaina pölystä ja liasta kuin suinki mah- dollista. Pyyhi laite puhtaalla rievulla tai puhal- la se puhtaaksi vähäpaineisella paineilmalla.

Suosittelemme laitteen puhdistamista heti joka käytön jälkeen.

Puhdista laite säännöllisin väliajoin käyttäen kosteaa riepua ja vähän saippuaa. Älä käytä sellaisia puhdistusaineita tai liuotteita, jotka saattavat syövyttää laitteen muoviosia. Huo- lehdi siitä, ettei laitteen sisäpuolelle pääse vettä. Veden tunkeutuminen sähkötyökaluun lisää sähköiskun vaaraa.

Laitteen sisäpuolella ei ole mitään huoltoa tarvits- evia osia.

Varaosia tilatessasi anna seuraavat tiedot:

Laitteen tuotenumero

Laitteen tunnusnumero

Tarvittavan varaosan varaosanumero. Ajankohtaiset hinnat ja muut tiedot löydät osoit- teesta www.isc-gmbh.info Anl_HES_200_SPK7.indb 199Anl_HES_200_SPK7.indb 199 09.09.2015 10:00:0409.09.2015 10:00:04FI

12. Käytöstäpoisto ja uusiokäyttö

Laite on pakattu kuljetuspakkaukseen, jotta välte- tään kuljetusvauriot. Tämä pakkaus on raaka-ai- netta ja sitä voi siksi käyttää uudelleen tai sen voi toimittaa kierrätyksen kautta takaisin raaka-aine- kiertoon. Laite ja sen varusteet on valmistettu eri materiaaleista, kuten esim. metallista ja muoveis- ta. Vialliset laitteet eivät kuulu kotitalousjätteisiin. Laite tulee toimittaa asianmukaiseen keräyspis- teeseen ammattitaitoista hävittämistä varten. Jos et tiedä, missä on tällainen keräyspiste, tiedustele asiaa kuntasi hallinnosta.

Säilytä laite ja sen varusteet valolta, kosteudelta ja pakkaselta suojatussa tilassa poissa lasten ulottuvilta. Paras säilytyslämpötila on 5°C ja 30°C välillä. Säilytä sähkötyökalut alkuperäispakkauk- sissaan. Anl_HES_200_SPK7.indb 200Anl_HES_200_SPK7.indb 200 09.09.2015 10:00:0409.09.2015 10:00:04FI

Koskee ainoastaan EU-maita Älä heitä sähkötyökaluja kotitalousjätteisiin! Euroopan direktiivin 2012/19/EY loppuunkäytetyistä sähkö- ja elektronisista laitteista ja sen kansallisek- si laiksi muuntamisen mukaan tulee käytetyt sähkötyökalut koota erikseen ja toimittaa ne ympäristöystä- välliseen kierrätykseen. Kierrätysvaihtoehto takaisinlähetykselle: Sähkölaitteen omistaja on velvoitettu laitteen palauttamisen vaihtoehtona vaikuttamaan siihen, että hänen luovuttamansa omaisuus hävitetään asianmukaisesti. Loppuun käytetty laite voidaan tätä varten luovuttaa myös keräyspisteeseen, joka suorittaa sen käytöstäpoiston kansallisten kierrätystalous- ja jätehuoltolakien tarkoittamalla tavalla. Tämä ei koske käytettyihin laitteisiin liitettyjä lisävarusteita ja apu- välineitä, joissa ei ole sähköosia. Tuotedokumentaation ja tuotteen mukana toimitettujen papereiden osittainenkin kopiointi tai muu monis- taminen on sallittu ainoastaan iSC GmbH:n nimenomaisella luvalla. Oikeus teknisiin muutoksiin pidätetään Anl_HES_200_SPK7.indb 201Anl_HES_200_SPK7.indb 201 09.09.2015 10:00:0409.09.2015 10:00:04FI

Asiakaspalvelutiedot Meillä on kaikissa takuutodistuksessa mainituissa maissa päteviä asiakaspalvelusta huolehtivia kump- paneita, joiden yhteystiedot löydät takuutodistuksesta. Heidän kauttaan voit saada kaikki asiakaspalve- lut, kuten korjaukset, varaosien ja kulumaosien sekä tarvittavien käyttömateriaalien toimitukset. Huomaa, että seuraaviin tämän tuotteen osiin kohdistuu käytöstä johtuvaa, luonnollista kulumista, ja että seuraavia osia tarvitaan käyttömateriaaleina. Laji Esimerkki Kuluvat osat* Elektrodinpidike, massapihdit Käyttömateriaali / käyttöosat* Puuttuvat osat

• ei välttämättä kuulu toimitukseen! Puutteellisuuksien tai vikojen ilmetessä pyydämme ilmoittamaan virheestä verkossa sivustoon www. isc-gmbh.info. Ole hyvä ja anna vian tarkka kuvaus ja vastaa sen lisäksi joka tapauksessa seuraaviin kysymyksiin:

Onko laite toiminut jo ainakin kerran, vai oliko se jo alusta lähtien viallinen?

Havaitsitko jotain erikoista ennen vian ilmenemistä (oireita ennen vikaa)?

Mikä mielestäsi on laitteessa vikana (pääasiallinen vika)? Kuvaa tätä toimintavirhettä. Anl_HES_200_SPK7.indb 202Anl_HES_200_SPK7.indb 202 09.09.2015 10:00:0409.09.2015 10:00:04FI
