| Tipo di prodotto | Saldatrice elettrica |
| Marca | Herkules |
| Modello | HES 200 |
| Tensione di alimentazione | 230/400 V ~ 50 Hz (monofase/trifase) |
| Corrente di saldatura | 60 - 200 A |
| Tensione a vuoto | 48 V |
| Ciclo di lavoro (X%) | 5% a 200 A (400 V), 7% a 160 A (400/230 V), 15% a 115 A, 30% a 80 A, 60% a 60 A (230 V) |
| Diametro dell'elettrodo | 2,5 - 4 mm |
| Grado di protezione | IP21S |
| Classe di isolamento | H |
| Protezione termica | Sì (spia di controllo) |
| Peso | Circa 35 kg |
| Accessori in dotazione | Portaelettrodo, pinza di massa, cavo adattatore 230 V, schermo per saldatura, manuale di istruzioni |
| Funzioni principali | Saldatura ad arco con elettrodi rivestiti, regolazione continua della corrente, invertitore 230/400 V |
| Sicurezza | Protezione contro scosse elettriche, fumi, scintille, raggi UV, campi elettromagnetici |
| Manutenzione e pulizia | Pulire con un panno umido e sapone, non usare detergenti, evitare l'ingresso di acqua |
| Ricambi | Portaelettrodo, pinza di massa |
| Garanzia | 60 mesi |
Domande frequenti - HES 200 Herkules
Domande degli utenti su HES 200 Herkules
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Saldatrice in formato PDF gratuitamente! Trova il tuo manuale HES 200 - Herkules e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. HES 200 del marchio Herkules.
MANUALE UTENTE HES 200 Herkules
IT Istruzioni per l'uso originali Saldatrice elettrica
RU OpHnHaJIbHOe pyKOBODCTBO NO 3HCnIyatauN CbapOHy annapaT

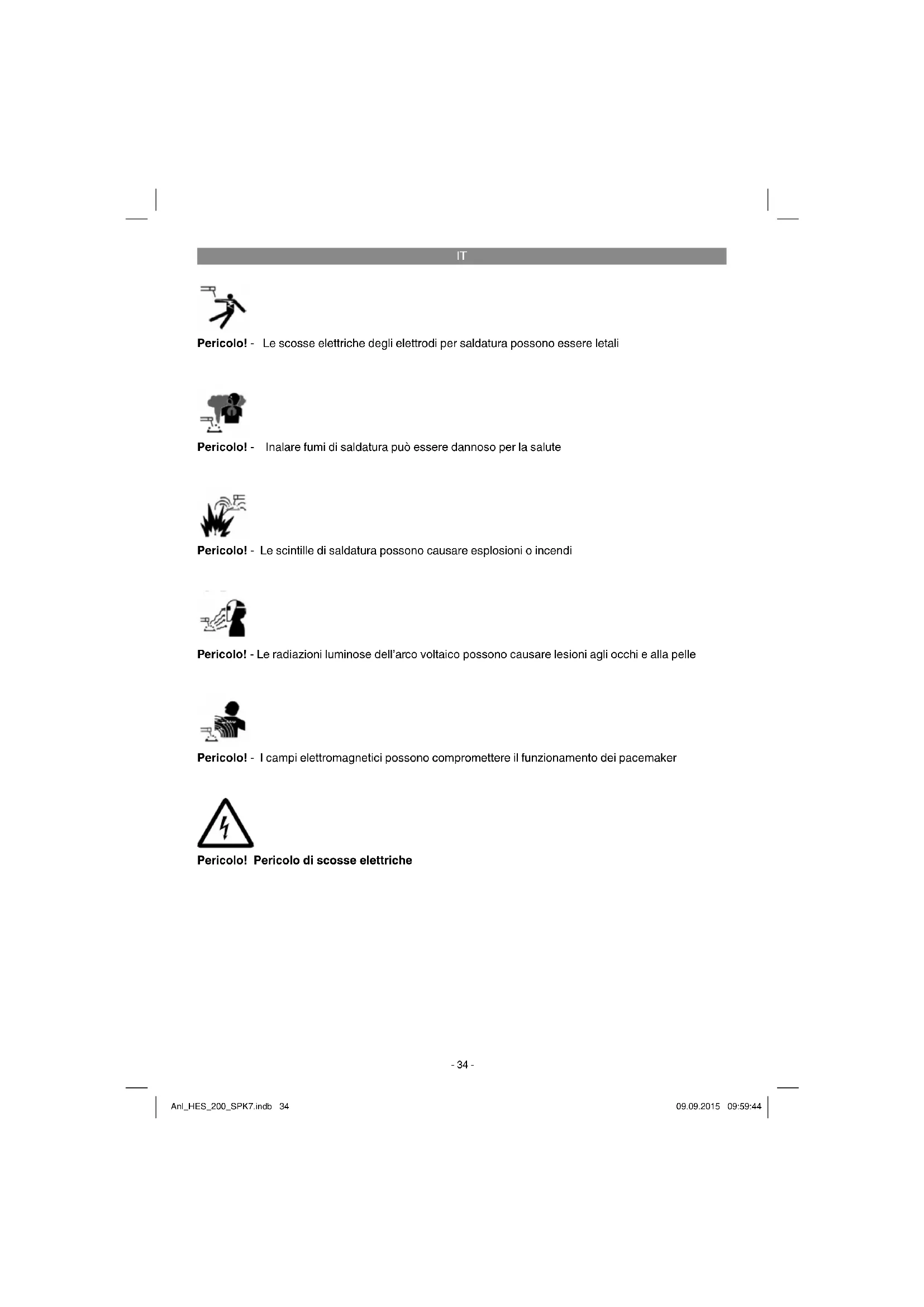

Pericolo! - Le scosse elettriche degli elettrodi per saldatura possono essere letali
Pericolo! - Inalare fumi di saldatura cui assere dannoso per la salute
Pericolo! - Le scintille di saldatura possono causare esplosioni o incendi
Pericolo! - Le radiazioni luminose dell'arco voltaico posso sono causare lesioniagli occhi e alla pelle
Pericolo! - I campi elettromagnetici possono compromettere il funzionamento dei pacemaker
Pericolo! Pericolo di scosse elettriche
IT
Pericolo!
Nell'usare gli apparecchi si devono rispetto diverse avventenze di sicurezza per evitare lesioni e danni. Quindi leggete attendamente queste istruzioni per l'uso/le avventenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiaso momento. Se date l'apparecchio ad altre persone, consignate queste istruzioni per l'uso/le avventenze di sicurezza insieme all'apparecchio. Non ci assumiamo alcuna responsabilita per incidenti o dati causati dal mancato rispetto di queste istruzioni e delle avventenze di sicurezza.
1. Avvertenze sulla sicurezza
Le relative avventenze di sicurezza si trovano nell'opuscolo allegato.
Pericolo!
Leggete tutte le avventenze di sicurezza e le instruzioni. Dimenticanze nel rispetto delle avventenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o gravi lesioni. Conservate tutte le avventenze e le istruzioni per eventuali necessità future.
Componenti di sicurezza
a) Pericolo di scosse elettriche: le scosse elettriche degli elettrodi per saldatura posso sono essere letali. Non effettuare lavori di saldatura in caso di pioggia o neve. Portare quanti isolanti asciutti. Non toccare l'elettro da mani nude. Non indossare quanti bagnati o danneggiati. Proteggersi da scosse elettriche usando materiali che isolano il pezzo. Non aprire l'involucro del dispositorio.
b) Pericolo a causa di fumi di saldatura: inalare fumi di saldatura più essere dannioso per la salute. Tenere la testa lontana dai fumi. Utilizzare gli apparecchi all'aperto. Usare lo sfi ato per rimuovere i fumi.
c) Pericolo a causa di scintille di saldatura: le scintille di saldatura sono causare esplosioni o incendi. Tenere lontane alla saldatura sostanze combustibili. Non saldare vicino a sostanze combustibili. Le scintille di saldatura sono causare incendi. Tenere a disposizione nelle immeditate vicinanze un estintore e una persona che possa usarlo immediatamente. Non eseguire operazioni di saldatura sui tamburi o altri recipienti chiusi.
d) Pericolo a causa di radiazioni luminose dell'arco voltaico: le radiazioni luminose
dell'arco voltaico possono causare lesioniagli occhi e alla pelle. Indossare elmetto e occhiali di sicurezza. Portare cuffi e antirumore e indumenti con collo alto e chiuso. Indossare maschere per saldatura e usare un fi Itro di dimensioni adequate. Proteggere tutto il corpo con indumenti adatti.
e) Pericolo a causa di campi elettromagnetic: la corrente di saldatura sviluppa campi elettromagnetic. Non uscarla insieme a dispositivi medici impiantati. Non avvolgere mai attorno al corpo i cavi per saldatura. Collegare correttamente i cavi per saldatura.
2. Descrizione dell'apparecchio ed elementi forniti
2.1 Descrizione dell'apparecchio (Fig. 1)
- Portaelettrodo
- Morsetto massa
- Manopola di regolazione per corrente di saldatura
- Selettore 230 V / 400 V
- Spia di controllo surriscaldamento
- Spia di controllo esercizio
- Scala corrente di saldatura
- Maniglia di trasporto
- Ruote
- Cavo di alimentazione 400 V
- Base di appoggio
- Cavo dell'adattatore
- Visiera protettiva
2.2 Elementi forniti
Verifi cate che l'articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio Assistenza o al punto vendita in cui avete acquistato l'apparecchio presentando un documento di acquisto valido entro e non及其他 i 5 giorni lavorativi dall'acquisto dell'articolo. Al riguardo fate attenzione alla Tabella Garanzia nelle informazioni sul Servizio Assistenza alla fine delle istruzioni.
- Aprite l'imballaggio e togliete con cautela l'apparecchio alla confezione.
- Togliete il materiale d'imballaggio e nelle fermi di trasporto / imballo (se presenti).
- Controllate che siano presenti tutti gli elementi forniti.
- Verificate che l'apparecchio e gli accessori non presentino danni dovuti al trasporto.
- Se possible, conservate l'imballaggio sino alla scadenza della garanzia.
IT
Pericolo!
L'appareccchio e il materiale d'imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, fi Im e piccoli pezzi! Sussiste pericolo di ingerimento e soff ocamento!
Saldatrice
- Maniglia di trasporto (8)
- Ruote(9)
- Base di appoggio (11)
Cavo dell'adattatore (12)
- Materiale di montaggio (a-s)
- Istruzioni per l'uso originali
- Avvertenze di sicurezza
3. Utilizzo proprio
Con la saldatrice elettrica è possibile saldare diversi metalli utilizzando i rispetti elettro di rivestiti.
L'apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altri tipo di uso che esuli da quello previsto non è un uso conforme. L'utilizzatore/l'operatore, e non il costruttore, è responsabile dei giorni e delle lesions di uomini tipo che ne risultino.
Tenete presente che i nostri apparecchi non sono stati costruii per l'impiego professionale, artigiane o industriiale. Non ci assumiamo alcuna garanzia quando l'apparecchioiene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.
4. Simboli e caratteristiche tecniche
EN 60974-1
Norma europea per apparec-chiature per saldatura ad arco e sorgenti di corrente di saldatura a servizio limitato (parte 6).
Simbolo per sorgenti di corrente di saldatura che sono adatte per la saldatura in ambiente con maggiore rischio elettrico.
\~50Hz
Corrente alternata e valore di misura della frequenza [Hz]
U
Tensione a vuoto [V]
200 A/28 V
Corrente massima di saldatura e la relativa tensione di esercizio standardizzata [A/V]
0
Diametro dell'elettro [mm]
U
tensione di saldatura [V]
1
Corrente di saldatura [A]
3-50Hz
Presa di rete, numero di fasi e symbolo della corrente alternata e valore di misura della frequenza
U,
Tensione di rete [V]
1max
Valore massimo di misura della corrente di rete [A]
1eff
Valore effettivo della corrente massima di rete [A]
IP 21S
Tipodi protezione
H
Classe di isolamento
X
Durata di inserimento
Allacciamento alla rete 230/400 V 50 Hz
Corrente di saldatura (A) 60-200
Durata di inscription X:
5% 200A(400V)
7% 160 A (400V/230V)
15% 115A (400V/230V)
30% .80A (400V/230V)
60% .60 A (230 V)
Tensione a vuoto (V) 48
Potenza assorbita 8,8 kVA per 200 A
Protezione (A) 16
I tempi di saldatura valgono solo in caso di temperatura ambiente di 40^
IT
5. Istruzioni per il montaggio
Vedi Fig. 2, 10-20.
5.1 Montaggio della visiera protettiva per saldatura (13)
- Mette t il vetro di saldatura (l) e sopra adesso il vetro protettivo trasparente (m) nel tetlaio per il vetro protettivo (k) (Fig. 3).
- Premete i prigionieri del vetro protettivo (q) all'esterno nei fori nel telaio della visiera protettiva per saldatura (s). (Fig. 4)
Per fissare il telaio per il vetro protettivo (k) inflate dall'interno il telaio per il vetro protettivo (k) assieme al vetro di saldatura (l) e al vetro protettivo trasparente (m) nella cavità nel telaio della visiera protettiva per saldatura (s) e premete le bussole di attacco (n) sui prigionieri del vetro protettivo (q) fino a che non scattano. Il vetro protettivo trasparente (m) deve essere posizionato sul lato esterno. (Fig. 5) - Piegate versus l'interno il bordo superiore del telaio della visiera protettiva per saldatura (s) (Fig. 6/1) e gli angoli del bordo superiore (Fig. 6/2.). Dopodiché piegate versus l'interno i lati esterni del telaio della visiera protettiva per saldatura (s) (Fig. 6/3.) e Collegateli premendo con forza gli angoli del bordo superiore e i lati esterni. Ad agli lato si delve sentire un chiaro click quando i prigionieri 2 scattano (Fig. 6/4.)
- Quando i due angoli superiori della visiera protettiva per saldatura sono collegati come rappresentato in Fig. 7, inserte dall'esterno le viti per l'impugnatura (p) attaverso i 3 fori nella visiera protettiva per saldatura. (Fig. 8)
Capovolgete la visiera protettiva per saldatura e,infilate the maniglia (r) attrasve i filetti delle 3 viti per I'impugnatura (p).Avvitate la maniglia (r) con i 3 dadi per I'impugnatura (o)sulla visiera protettiva per saldatura. (Fig.9)
6. Presa di rete
Questa saldatrice può essere usata con tensioni nominali di 230 V e 400 V. Con il selettore raffi - gurato (4) si cui lo impostare la tensione nominale desiderata. Seguite le avertenze per l'uso di seguito riportale.
Osservate le seguenti avverenze per evitare il pericolo di incendio, di scosse elettriche o di lesioni alle persone.
Non usate mai l'apparecchio con una tensione nominale di 400 V, se l'apparecchio è impostato su 230 V. Attenzione: pericolodi incendio!
Staccate l'apparecchio dall'alimentazione di
- corrente prima di impostare la tensione nominale.
- É viétato modificare l'impostazione della tensione nominale durante l'esercizio della saldatrice.
- Prima di usare la saldatrice accertatevi che la tensione nominale impostata per l'apparecchio corrisponda a quella della fonte di alimentazione.
Osservazione
La saldatrice è dotata di un connettore CeCon da 400V 16 A. Se la saldatrice viene fatta funzionare con 230V si deve usare il cavo dell'adattatore n. 12 accluso.
IT
7. Operazioni preliminari alla saldatura
Il morsetto di massa (-) (2) viene fi ssato diretta-mente sul pezzo da saldare o alla base su cuiesso poggia.
Attenzione, assicuratevi che vi sia contatto diretto con il pezzo da saldare. Evitate quindi superfi ci verniciate e/o materiali isolanti. Il carro portaeletro di dotato all'estremita di un morsetto speciale che ha la funzione di serrare l'elettro. Durante la saldatura utilizzare sempre lo schermo di protezione. Esso protege gli occhi delle radiazioni luminose provenienti dall'arco, consentendo tuttavia di guardare chiaramente il materiale da saldare (non compresa nella fornitura).
8. Saldatura
Dopo aver eff ettuato tutti i collegamenti elettrici per l'alimentazione di corrente e per il circuito di saldatura si pou procedere come segue. Inserite l'estremita non rivestita dell'elettro del portaelettrodi (1) e collegate il morsetto di massa (-) (2) con il pezzo da saldare. Assicuratev che vi sia un buon contatto elettrico.
Inserire l'apparecchio mediante l'interruttore (4) e regolate la corrente di saldatura con la manopola (3) a seconda dell'elettrodo che si intende usare. Tenete lo schermo protettivo davanti al viso e sfregare la punta dell'elettrodo sul pezzo da saldare allo stesso modo in cui si accende un fiammiferro. Questo è il modo migliorere per innescare l'arco luminoso.
Eseguite un test con un pezzo di prova per verifi -care se sono stati scelti l'elettrodo e l'intensità di corrente adatti.
elettrodo (mm) .Corrente di saldatura (A)
- 40-80 A
2,5 60-110A
3.2 80-160A
4 120-200A
Attenzione!
Non picchiettate il pezzo da saldare con l'elettro: potrebbero verifi carsi danni e rendere più difficile cile l'innesco dell'arco.
Non appena innescato l'arco cercare di mantene re una distanza dal pezzo da saldare che corrisponda al diametro dell'elettrodo utilizzato.
La distanza dovrebbe rimanere per quanto possi
bile costante durante la saldatura. L'inclinazione dell'elettro nella direzione di lavoro dovrebbe essere di 20/30 gradi.
Utilizzare sempre una pinza per togliere gli elettrodi usati o per spostare pezzi appena saldati. Fare attenzione che il portaelettre di (1) dopo la saldatura sua sempre riposto su materiale isolante.
Le scorie devono essere tolte solo dopo che il giunto si sia raff reddato.
Se si prosegue la saldatura in un giunto che presenti un'interruzione occorre prima togliere le scorie dal punto da dove si ricomincia.
9. Protezione dal surriscaldamento
La saldatrice è dotata di una protezione dal surriscaldamento che protege il trasformatore di saldatura. Se scatta la protezione di surriscaldamento si illumina la spia di controllo (5) dell'apparecchio. Fate raff reddare la saldatrice per quale minuto.
10. Sostituzione del cavo di alimentazione
Pericolo!
Se il cavo di alimentazione di quello apparecchio viene danneggiatto delve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da una persona al pari qualificata al fine di evitare pericoli.
IT
11. Pulizia, manutenzione e ordinazione dei pezzi di ricambio
Pericolo!
Prima di qualsiasi lavoro di pulizia staccate la spi
na alla presa di corrente.
11.1 Pulizia
- Tenete il più possibile i dispositivi di protezione, le fissure di aerazione e la carcassa del motore liberi da polvere e sporco. Strofinate l'apparecchio con un panno pulito o soffiatelo con l'aria compressa a pressione bassa.
- Consigliamo di pulire l'apparecchio subito\ ismo\ 0.000 - 100% ago\ 0.000 - 100% ago\ 0.000 - 100% ago\ 0.000 - 100% ago\ 0.000 - 100% ago\ 0.000 - 100% ago\ 0.000 - 100% ago\ 0.000 - 100% ago\
- Pulite l'apparecchio regolarmente con un panno asciutto ed un po' di sapone. Non usate detergenti o solventi perché questi ultimi potrebbero danneggiare le parti in plastica dell'apparecchio. Fate attenzione che non possa penetrare dell'acqua nell'interno dell'apparecchio. La penetrazione di acqua in un eletttroutsile aumenta il rischio di una scossa elettrica.
11.2 Manutenzione
All'interno dell'apparecchio non si trovano altre parti sottoposte ad una manutenzione qualsiasi.
11.3 Ordinazione di pezzi di ricambio:
Volendo commissionare dei pezioni di ricambio, si dovrebbe dichiarare quanto segue:
- modello dell'apparecchio
- numero dell'articolo dell'apparecchio
- numero d'ident. dell'apparecchio
- numero del pezzo di ricambio del ricambio necessitato.
Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info
12. Smaltimento e riciclaggio
L'apparecchio si trova in un imballaggio per evitare i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può essere utilizzato di nuovo o riciclato. L'apparecchio e i loro accessori sono fatti di materiali diversi, per es. metallo e plastica. Gli apparecchi difettosi non devono esseregettati nei rifi uti domestici. Per uno smaltimento corretto l'apparecchio va consegnato ad un apposto centro di racolta. Se non vi è noto nessun centro di racolta, rivolgetevi per informazioni all'amministrazione comunale.
13. Conservazione
Conservate l'apparecchio e i suoi accessori in un luogo buio, asciutto, al riparo dal gelo e non accessibile ai bambini. La temperatura ottimale per la conservazione è compresa tra i 5 e i 30^ .
Conservate l'elettROUTensile nell'imballaggio originale.
IT
Solo per paesi membri dell'UE
Non smaltite gli elettroutensili nei rifi uti domestici!
Secondo la direttiva europea 2012/19/CE sui rifiuti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettrotensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile.
Alternativa di riciclaggio alla richiesta di restituzione:
il propriétario dell'apparecchio elettrico è tenuto in alternatively,[invece della restituzione,a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda I'apparecchio. L'apparecchio vecchio piùanche venire consecnato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul riciclaggio e sui rifiuti. Non ne sono interessati gli accessori e i mezzi aesiliari senza elementi elettrici forniti insieme ai vecchi apparecchi.
La ristampa o l'ulteriore produzione,anche parziale, della documentazione o dei documenti d'accompagnamento dei prodotti è consentita solo con l'esplicita autorizzazione da parte della iSC GmbH.
Con riserva di apportare modifi che tecniche
IT
Informazioni sul Servizio Assistenza
In tutti i Paesi indicatei nel certificato di garanzia disponiamo di competenti partner per il Servizio Assistenza (per i relativi dati di contatto si veda il certificato di garanzia), che sono a vostra disposizione per tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita di materiali di consumo.
Si deve tenere presente che le seguenti parti di quello prodotto sono soggette a un'usura naturale o dovuta all'uso overo che le seguenti parti sono necessarie come materiali di consumo.
| Categoria Esempio | |
| Parti soggetti ad usura * Portaelettrodo, pinza di massa | |
| Materiale di consumo/parti di consumo * | |
| Parti mancanti | |
- non necessariamente compreso tra gli elementi forniti!
In presenza di difetti o errorsi vi preghiamo di denominare il caso sul site internet www.isc-gmbh.info. Vi preghiamo di descrivere con precisione l'anomalia e a tal riguardo di rispondere in agli caso alle seguenti domande:
L'apparecchio ha già funzionato una volta o era difettioso fin dall'inizio?
- Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?
A vosto parere che casa non funziona nell'apparecchio (sintomo principale)?
Descrivete che casa non funziona.
IT
Certificato di garanzia
Gentili clienti,
i nostri prodotti sono soggetti ad un rigido controlo di qualità. Se tuttavia una volta l'apparecchio non dovesse funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro Servizio Assistenza all'indirizzo indicate in questa schedà di garanzia o al punto vendita in cui avete acquistato l'apparecchio. Per la rivendicazione dei diritti di garanzia vale quello segue:
- Le presenti condizioni di garanzia regolano prestazioni di garanzia supplementari che il produttore su indicate concede in aggiunta alla garanzia legaleagli acquirenti di nuovi apparecchi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti alla legge. Le nostre prestazioni di garanzia sono per voi gratuite.
- La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio da voi acquistato del produttore di cui sopra, riconducibili a errorsi di materiale o di produzione, ed è limitata, a notre discrezione, all'eliminazione di questi difetti dell'apparecchio o alla sostituzione dell'apparecchio stesso.
Tenete presente che i nostri apparecchi non sono stati costruiti per l'impiego artigianale, professionale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l'apparecchio è stato usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sotto-posto a sollecitationi equivalenti.
3. Sono esclusi alla nostra garanzia:
- Danni all'apparecchio causati alla mancata osservanza delle istruzioni di montaggio o per un'installazione non corretta, alla mancata osservanza delle istruzioni per l'uso (come ad es. collegamento a una tensione di rete o a un tipo di corrente non corretti), alla mancata osservanza delle norme relative alla manutenzione e alla sicurezza, dall'esposizione dell'apparecchio a condizioni ambientali anomale o per la mancata esecuzione di pulizia e manutenzione.
- Danni all'apparecchio dovuti a usi improper o illeciti (come per es. sovraccarico dell'apparecchio o utilizzato di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei nell'apparecchio (come per es. sabbia, pietre o polvere, danni dovuti al trasporto), all'impiego della forza o a influssi esterni (come per es. danni causati da caduta).
-
Danni all'apparecchio o a parti diesso da ricondurre a un'usura comune, dovuta all'uso o di alto tipo naturale.
-
Il periodo di garanzia è 60 anni e iniziata a partire alla data di acquisto dell'apparecchio. I diritti di garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane delloève avere accertato il difetto. è escluda la rivendicazione di diritti di garanzia sulla scadenza del relativo periodo. La riparazione o la sostituzione dell'apparecchio non comporta una prerogha del periodo di garanzia e con但这a prestazione per l'apparecchio o per pezioni di ricambio eventualmente installati non iniziata un nuovo periodo di garanzia. Ciò valeanche nel caso in cui si ricorra a un servizio sul dato.
- Per rivendicare il diritto di garanzia vi preghiamo di denominciare l'apparecchio difettoso sul sito internet: www.isc-gmbh.info. Se il difetto dell'apparecchio rientra nella nostra prestazione di garanzia, ricevete prontamente l'apparecchio riparato o un apparecchio nuovo.
Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di但这a garanzia secondo le informazioni sul Servizio Assistenza di queste istruzioni per l'uso.
