Produkttype	Elektrisk sveisemaskin
Merke	Herkules
Modell	HES 200
Strømforsyning	230/400 V ~ 50 Hz (enfaset/trefaset)
Sveisestrøm	60 - 200 A
Tomgangsspenning	48 V
Arbeidssyklus (X%)	5% ved 200 A (400 V), 7% ved 160 A (400/230 V), 15% ved 115 A, 30% ved 80 A, 60% ved 60 A (230 V)
Elektrodediameter	2,5 - 4 mm
Beskyttelsesgrad	IP21S
Isolasjonsklasse	H
Termisk beskyttelse	Ja (kontrollampe)
Vekt	Ca. 35 kg
Medfølgende tilbehør	Elektrodeholder, jordklemme, 230 V adapterkabel, sveisemaske, bruksanvisning
Hovedfunksjoner	Buesveising med dekkede elektroder, kontinuerlig strømjustering, 230/400 V veksler
Sikkerhet	Beskyttelse mot elektrisk støt, røyk, gnister, UV-stråler, elektromagnetiske felt
Vedlikehold og rengjøring	Rengjør med fuktig klut og såpe, ikke bruk rengjøringsmiddel, unngå vanninntrengning
Reservedeler	Elektrodeholder, jordklemme
Garanti	60 måneder

Ofte stilte spørsmål - HES 200 Herkules

Hvilken type elektrode kan jeg bruke med HES 200?

Maskinen aksepterer dekkede elektroder med diameter 2,5 mm, 3,2 mm og 4 mm. Tilpass sveisestrømmen i henhold til tabellen: 40-80 A for 2,5 mm, 60-110 A for 3,2 mm, 80-160 A for 3,2 mm (avhengig av posisjon) og 120-200 A for 4 mm.

Hvordan justerer jeg strømforsyningen på HES 200?

Bruk dreiebryteren (4) for å velge 230 V eller 400 V. Advarsel: Koble alltid apparatet fra strømmen før du endrer spenningen. Bruk aldri 400 V hvis den er stilt inn på 230 V.

Hva gjør jeg hvis overopphetingskontrollampen tennes?

Termiske beskyttelsen har utløst. La apparatet avkjøles i noen minutter. Lampen slukker automatisk.

Hvordan kobler jeg jordkabelen og elektrodeholderen?

Fest jordklemmen (pol -) direkte til arbeidsstykket, og sørg for god elektrisk kontakt. Klemm elektroden fast i elektrodeholderen som er koblet til plusskabelen.

Kan jeg bruke HES 200 på en vanlig 230 V stikkontakt?

Ja, men kun med den medfølgende adapterkabelen (ref. 12). Koble den til apparatet og deretter til en 230 V stikkontakt. Sveisestrømmen vil være begrenset (maks 60 A ved 60% arbeidssyklus).

Hvordan tenner jeg lysbuen?

Hold sveisemasken foran ansiktet. Stryk elektroden mot arbeidsstykket som en fyrstikk. Når lysbuen er tent, hold en avstand lik elektrodediameteren. Vipp elektroden 20-30° i sveiseretningen.

Hvordan vedlikeholder jeg sveisemaskinen?

Rengjør jevnlig med en fuktig klut og litt såpe. Ikke bruk rengjøringsmidler. Tørk godt. Ikke la vann trenge inn. Sjekk kablene for skader.

Hvor kan jeg bestille reservedeler?

Oppgi apparattype, artikkelnummer, identifikasjonsnummer og delens referanse. Se www.isc-gmbh.info for priser.

Hva er de viktigste sikkerhetstiltakene?

Bruk tørre, isolerende hansker, sveisehjelm med egnet filter, og dekkende klær. Arbeid i et godt ventilert område, hold brennbare materialer unna. Ikke sveis i regn eller på lukkede beholdere.

Er HES 200 garantert ved profesjonell bruk?

Nei, garantien på 60 måneder gjelder kun for husholdningsbruk. Profesjonell, håndverksmessig eller industriell bruk utelukker den kontraktsmessige garantien.

BRUKSANVISNING HES 200 Herkules

Fare! - Lysbuestråler kan skade øynene og føre til hudskader

4. Symboler og tekniske data

EN 60974-1

Vekselstrøm og dimensjonerende tall for frekvensen [Hz]

U。

For å unngå risiko for brann, elektrisk støt og personskade, må følgende anvisninger følges:

11. Rengjøring, vedlikehold og reservedelsbestilling

Fare!

11.2 Vedlikehold

12. Avfallshåndtering og gjenvinning

Resirkuleringsalternativ til tilbakesending:

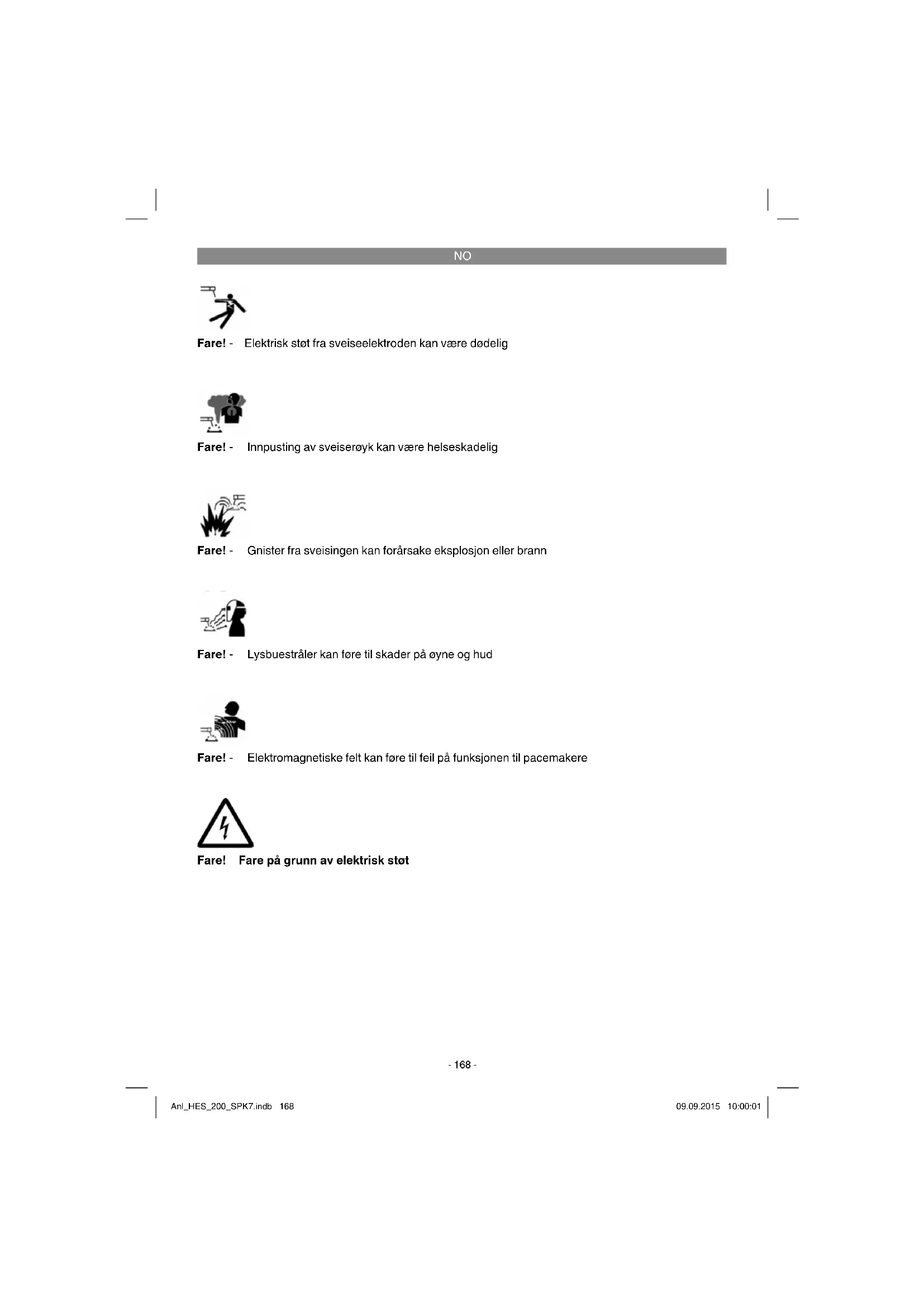

Fare! - Elektrisk støt fra sveiseelektroden kan være dødelig

Fare! - Innånding av sveiserøyk kan være helseskadelig

Fare! - Gnister fra sveising kan forårsake eksplosjon eller brann

Fare! - Lysbuestråler kan føre til skader på øyne og hud

Fare! - Elektromagnetiske felt kan føre til feil på funksjonen til pacemakere

Fare! Fare på grunn av elektrisk støt

Fare!

Når man bruker utstyr, må en del sikkerhetsregler overholdes for å forhindre personskader og materielle skader. Les derfor nøye igjennom denne bruksanvisningen / disse sikkerhetsinstruksene. Ta godt vare på bruksanvisningen, slik at du til enhver tid har informasjonen til rådighet. Dersom du gir utstyret videre til en annen person, må du også sørge for å levere bruksanvisningen / sikkerhetsinstruksene sammen med utstyret. Vi påtar oss intet ansvar for ulykker eller skader som måtte oppstå fordi denne bruksanvisningen og sikkerhetsinstruksene ikke blir fulgt.

1. Sikkerhetsinstrukser

Les gjennom alle sikkerhetsinstruksene og andre instruksjoner. Dersom du gjør feil og ikke overholder sikkerhetsinstruksjonene og veiledningene, kan dette forårsake elektrisk støt, brann og/eller alvorlige personskader. Oppbevar alle sikkerhetsinstrukser og instruksjoner for å kunne slå opp i dem senere.

Sikkerhetsdeler:

a) Fare på grunn av elektrisk støt: Elektrisk støt fra en sveiseelektrode kan være dødelig. Du må unngå å sveise når det snør eller regner. Bruk tørre isolerende hansker. Ta ikke i elektroden med bare hender. Bruk ikke hansker som er våte eller har skader. Beskytt deg mot elektrisk støt ved å isolere opp mot arbeidsstykket. Du må ikke åpne innretningens hus. b) Fare på grunn av sveiserøyk: Innånding av sveiserøyk kan være helseskadelig. Hold ikke hodet inn i røyken. Bruk innretningene i åpne omgivelser. Bruk ventilasjon for å fjerne røyken. c) Fare på grunn av gnister fra sveisingen: Gnister fra sveisingen kan forårsake eksplosjon eller brann. Hold brennbare materialer på avstand fra sveisingen. Sveising av brennbare materialer er forbudt. Gnister fra sveisingen kan forårsake brann. Hold et brannslukningsapparat klar i nærheten, og få en annen person til å observere arbeidet og samtidig være klar til å bruke brannslukningsapparatet. Du må ikke sveise på tromler eller andre typer lukkede beholdere.

d) Fare på grunn av lysbuestråler: Lysbuestråler kan føre til skader på øyne og hud. Bruk hatt og vernebriller. Bruk hørselsvern og skjortekrage som lukkes høyt oppe. Bruk sveisehjelm og forskriftsmessige filterstørrelser. Bruk komplett kroppsvern. e) Fare på grunn av elektromagnetiske felt: Sveisestrøm genererer elektromagnetiske felt. Skal ikke brukes sammen med medisinske implantater. Du må aldri vikle sveisekablene rundt kroppen. Før sveisekablene sammen.

2. Beskrivelse av maskinen og innholdet i leveransen

2.1 Beskrivelse av maskinen (figur 1)

1. Elektrodeholder 2. Godsklemme 3. Reguleringshjul for sveisestrøm 4. Vendebryter 230 V/400 V 5. Kontrollampe for overopphetning 6. Kontrollampe drift 7. Sveisestrømskala 8. Bærehåndtak 9. Hjul 10. Nettkabel 400 V 11. Fot 12. Adapterkabel 13. Sveiseskjerm

2.2 Inkludert i leveransen

Vennligst kontroller at artikkelen er komplett ut fra det som er beskrevet som innholdet i leveransen. Dersom det mangler deler, må du henvende deg til vårt Service Center, eller til forhandleren hvor du kjøpte maskinen, innen 5 arbeidsdager etter kjøpet. Du må da legge fram en gyldig kjøpskvisittering. Vær i denne forbindelse oppmerksom på garantibestemmelsene i serviceinformasjonen helt bak i veiledningen.

• Åpne emballasjen og ta maskinen forsiktig ut av emballasjen. Fjern forpakningsmaterial og forpaknings- og transportsikringene (hvis for hånden).
• Kontroller at leveringen er komplett.
• Kontroller maskinen og tilbehørsdelene med henblikk på transportskader.
• Oppbevar om mulig emballasjen til garantitiden er utløpt.

Fare!

Maskinen og forpakningsmaterial er ikke leketøy for barn! Barn må ikke leke med plast

NO

posene, foliene og smådelene! Det er fare for at de svelger dem og fare for kvelning!

Sveiseapparat Bærehåndtak(8) Hjul(9) Fot(11) Adapterskabel(12) Monteringsmateriale(a-s) Bruksanvisning Sikkerhetsinstrukser

3. Formålstjenlig bruk

Med det elektriske sveiseapparatet kan ulike metaller sveises ved hjelp av de respektive belagte elektrodene.

Maskinen skal kun brukes til arbeider den er beregnet på. All annen bruk som går ut over dette blir regnet for å være ikke-forskriftsmessig. Produsenten påtar seg intet ansvar for noen form for materielle skader eller personskader som måtte resultere av slik bruk. For slike skader er ene og alene brukeren/den som betjener anlegget ansvarlig.

Vær oppmerksom på at vårt utstyr ikke er konstruert for bruk innen næringsliv, håndverk eller industriell bruk. Slik bruk er ikke forskriftsmessig. Vi gir ingen garanti dersom maskinen brukes i næringslivet, håndverks- eller industribedrifter, eller blir brukt til arbeider som kan likestilles med slik bruk.

4. Symboler og tekniske data

EN 60974-1

Europeisk standard for lysbuesveiseinnretninger og sveisestrømkilder med begrenset innkoplingstid (del 6).

Symbol for sveisestrømkilder som er egnet til sveising i omgivelser med høyere elektrisk risiko.

~50Hz

Vekselstrøm og merkeverdi for frekvens [Hz]

U

Nominell spenning, ubelastet [V]

200A/28V

Maksimal sveisestrøm og tilsvarende normert arbeidsspenning [A/V]

0

Elektrode diameter [mm]

U

sveisespenning [V]

1

Sveisestrøm [A]

3-50Hz

Nettingang; antall faser og vekselstrømsymbol, samt merkeverdi for frekvens

U

Nettspenning [V]

Imake

Høyeste merkeverdi for nettstrømmen [A]

1

Effektiv verdi for høyeste nettstrøm [A]

IP 21 S

Innkapsling

H

Isolasjonsklasse

X

Innkoplingstid

Apparatet er radiostøydempet i samsvar med EF-direktiv 2004/108/EF

Nettilkopling: 230 V/400 V ~ 50 Hz

5.1 Montering av sveiseskjermen (13)

• Sett sveiseglasset (l) og det transparente beskyttelsesglasset (m) over det, inn i rammen for beskyttelsesglasset (k) (fig. 3). Press holdestiftene for beskyttelsesglasset (q) inn i boringene i sveiseskjermrammen (s) på utsiden. (fig. 4)
• Sett rammen for beskyttelsesglasset (k) med sveiseglasset (l) og det transparente beskyttelsesglasset (m) inn i utsparingen i sveiseskjermrammen (s) fra innsiden. Press holdebossingen for beskyttelsesglasset (n) inn på holdestiften for beskyttelsesglasset (q) til den går i lås, for å låse fast rammen for beskyttelsesglasset (k). Det transparente beskyttelsesglasset (m) må ligge på utsiden. (fig. 5) Bøy overkanten av sveiseskjermrammen (s) mot innsiden (fig. 6/1.) og brett inn hjørnene av overkanten (fig. 6/2.). Bøy deretter yttersidene av sveiseskjermrammen (s) mot innsiden (fig. 6/3) og forbind dem med hverandre ved å presse hjørnene av overkantene og yttersidene hardt sammen. Det må kunne høres at holdestiftene går i lås på hver side ved 2 tydelige klikkelyder (fig. 6/4.) Når de to øverste hjørnene på sveiseskjermen er forbundet med hverandre, som vist på figur 7, må du stikke skruene for håndtaket (p) gjennom de 3 hullene i sveiseskjermen fra utsiden. (fig. 8)
• Snu sveiseskjermen og før håndtaket (r) over gjengene til de 3 skruene for håndtaket (p). Skru fast håndtaket (r) med de 3 mutrene for håndtaket (o) på sveiseskjermen. (fig. 9)

6. Nettilkopling

Dette sveiseapparatet kan drives med nominell spenning på 230 V og 400 V. Ønsket nominell spenning kan stilles inn med den viste dreiebryteren (4). Vennligst følg de instruksjonene for betjening som er angitt nedenfor:

Følg instruksjonene nedenfor for å unngå risiko for brann, elektrisk støt eller personskader:

Du må aldri bruke apparatet med 400 V nominell spenning dersom apparatet er innstilt på 230 V. Forsiktig: Brannfare! Kople maskinen fra strømforsyningen før du stiller inn nominell spenning. Det er forbudt å justere den nominelle spenningen mens sveiseapparatet er i drift. Før du bruker sveiseapparatet, må du kontrollere at den innstilte nominelle spenningen på apparatet samsvarer med strømkilden.

Anmerkning:

Sveiseapparatet er utstyrt med en 400 V ~ 16 A CeCon-plugg. Dersom sveiseapparatet skal brukes med 230 V ~, må den vedlagte adapterkabelen nr. 12 brukes.

7. Forberedelse av sveisingen

Godsklemmen (-) (2) festes direkte på sveiseemnet eller på underlaget som sveiseemnet er plassert på.

OBS: Sørg for at det opprettes en direkte kontakt med sveiseemnet. Unngå derfor lakkerte overflater og/eller isolasjonsmaterialer. Elektrodeholderkabelen er utstyrt med en spesialklemme i enden. Denne brukes til å klemme fast elektroden.

Det skal alltid brukes sveisemaske under sveisingen. Den beskytter øynene mot de lysstrålene som kommer fra lysbuen, samtidig som den gjør det mulig å holde blikket nøyaktig på materialet som

NO

sveises.

8. Sveising

Når du har opprettet alle elektriske tilkoplinger for strømforsyninger og for sveisestrømkretsen, kan du gå fram på følgende måte: Før den enden av elektroden som er uten belegg, inn i elektrodeholderen (1) og kople godsklemmen (-) (2) til sveiseemnet.

Pass i denne forbindelse på at det opprettes en god elektrisk kontakt. Slå sveiseapparatet på med bryteren (4) og still inn sveisestrømmen med håndrattet (3), alt etter hvilken elektrode man vil benytte.

Hold sveisemasken foran ansiktet og gni elektrodespissene mot sveiseemnet slik at du utfører samme type bevegelse som når du tenner på en fyrstikk. Dette er den beste metoden for å tenne lysbuen. Test på et prøveemne om du har valgt riktig elektrode og strømstyrke.

Elektrode-Ø (mm) Sveisestrøm (A)

2 40-80A 2.5 60-110A 3.2 80-160A 4 120-200A

OBS!

Ikke støt elektroden mot arbeidsstykket. Da kan det oppstå skade, og det kan bli vanskeligere å tenne lysbuen.

Så snart lysbuen er tent, må du forsøke å holde en viss avstand til arbeidsstykket, tilsvarende den benyttede elektrodediameter. Avstanden bør holdes så konstant som mulig under sveisingen. Elektroden bør ha en vinkel på 20 - 30 grader i arbeidsretningen.

Bruk alltid en tang for å fjerne utbrukte elektroder, eller for å flytte på arbeidsstykker som nettopp er blitt sveiset. Vær oppmerksom på at elektrodeholderne (1) alltid må legges ned isolert fra hverandre etter sveisingen. Slagget må ikke fjernes før sveisesømmen er blitt kald. Dersom en sveising fortsettes på en sveisesøm som ble avbrutt, må man først fjerne slagget på startpunktet.

9. Overopphetningsvern

Sveiseapparatet er utstyrt med et overopphetningsvern. Dette beskytter sveisetransformatoren mot å bli for varm. Dersom overopphetningsvernet utløses, så lyser kontrollampen (5) på sveiseapparatet. La sveiseapparatet få anledning til å avkjøles en stund.

10. Utskiftning av nettkabelen

Fare!

Hvis nettkabelen til denne maskinen blir skadet, må den skiftes ut av produsenten, av produsentens kundeservice eller tilsvarende kvalifisert person, slik at risikoer unngås.

11. Rengjøring, vedlikehold og bestilling av reservedeler

Fare!

Trekk alltid ut nettpluggen når det skal utføres rengjøringsarbeider.

11.1 Rengjøring

Hold sikkerhetsinnretningene, ventilasjonsåpningene og motorhuset så fritt for støv og smuss som mulig. Gni maskinen ren med en ren klut, eller blås den ren med trykkluft med lavt trykk. Vi anbefaler å rengjøre maskinen omgående etter bruk. - Rengjør maskinen med jevne mellomrom med en fuktig klut og litt smøresåpe. Ikke bruk rengjørings- eller løsningsmidler. Disse kan angripe delene av kunststoff på maskinen. Pass på at det ikke kan komme vann inn i maskinen. Dersom det trenger vann inn i et elektroverktøy, er det høyere risiko for elektrisk støt.

11.2 Vedlikehold

Det befinner seg ingen deler som kan vedlikeholdes inne i maskinen.

NO

Du finner aktuelle priser og informasjon under www.isc-gmbh.info

12. Avfallsbehandling og gjenvinning

Utstyret er pakket inn i emballasje for å forhindre transportskader. Denne emballasjen er et råstoff og kan dermed brukes om igjen, eller den kan føres tilbake til råstoffkretsløpet. Maskinen og tilbehøret består av ulike materialer, f.eks. metall og kunststoff. Defekte maskiner skal ikke kastes i husholdningsavfallet. Maskinen bør leveres inn til et egnet depot for forskriftsmessig avfallsbehandling. Spør hos kommunen, dersom du ikke vet hvor et slikt deponi finnes.

13. Lagring

Lagre maskinen og tilbehøret på et mørkt, tørt og frostfritt sted som ikke er tilgjengelig for barn. Den optimale lagertemperaturen ligger mellom 5 og 30°C. Oppbevar elektroverktøyet i originalemballasjen.

NO

Kun for EU-land

Ikke kast elektroverktøy i husholdningsavfallet!

I henhold til EU-direktiv 2012/19/EF om avfall fra elektrisk og elektronisk utstyr og gjennomføring i nasjonal lovgivning, må utbrukt elektroverktøy samles inn separat og tilføres miljøvennlig gjenvinning.

Recycling-alternativ til oppfordring om returnering: Eieren av elektroverktøyet er alternativt forpliktet til å være med og sørge for at utstyret blir tilført en forskriftsmessig gjenvinning i stedet for returnering, når vedkommende vil kvitte seg med det. Det gamle utstyret kan i denne forbindelse også leveres til et mottakspunkt, som gjennomfører en destruksjon i samsvar med gjeldende nasjonale lover om resirkulering og avfall. De tilbehørsdeler og hjelpemidler uten elektriske bestanddeler som fulgte med utstyret, berøres ikke av dette.

Gjentrykk eller annen mangfoldiggjøring av dokumentasjon og ledsagende papirer til produktene, også i utdrag, er bare tillatt når ISC GmbH har gitt sitt uttrykkelige samtykke til dette.

Med forbehold om tekniske endringer

NO

Serviceinformasjon

Vi har kompetente servicepartnere i alle land som er angitt i garantidokumentet. Du finner kontaktopplysningene i garantidokumentet. Disse står til disposisjon for deg i alle servicesaker som for eksempel reparasjoner, levering av reservedeler og slitedeler eller bestilling av forbruksmateriell.

Vær oppmerksom på at for dette produkt er følgende deler utsatt for slitasje under bruk eller naturlig slitasje, eller følgende deler er nødvendige som forbruksmateriell.

Kategori Eksempel
Slitedeler* Elektrodeholder, jordingstang
Forbruksmaterialie/ forbruksdeler*
Manglende deler

• Virket maskinen noen gang, eller var den defekt helt fra start av?
• Ble du oppmerksom på noe spesielt før defekten oppstod (symptom før defekten)?
• Hvilken feilfunksjon har maskinen etter din mening (viktigste symptom)?

Beskriv denne feilfunksjonen.

Garantidokument

Kjære kunde!

Våre produkter er underlagt streng kvalitetskontroll. Dersom denne maskinen en gang likevel ikke skulle fungere forskriftsmessig, beklager vi dette sterkt og ber deg henvende deg til vår kundeservice, under den adresse som er angitt på dette garantikortet, eller til forhandleren hvor du kjøpte maskinen. Følgende vilkår gjelder for å gjøre gjeldende garantikrav:

1. Disse garantivilkårene gjelder for ekstra garantitilbud som ovennevnte produsent lover dem som kjøper produsentens nye maskiner, i tillegg til den lovfestede garantien. Dine lovfestede krav på garantitilbud berøres ikke av disse vilkårene. Vår garantitilbud er gratis for deg.
2. Garantitilbudet dekker kun mangler på en maskin som du har kjøpt ny fra ovennevnte produsent, og som påviselig skyldes material- eller produksjonsfeil. Det er opp til oss å velge om vi vil utbedre slike mangler på maskinen eller erstatte maskinen.

Vær oppmerksom på at vårt utstyr ikke er konstruert for bruk innen næringsliv, håndverk eller yrkesmessig bruk. Slik bruk er ikke forskriftsmessig. En garantiavtale er dermed ikke inngått, dersom maskinen i løpet av garantitiden brukes innen næringsliv, håndverk eller industri, eller dersom den utsettes for tilsvarende belastninger.

• Skader som skyldes at monteringsveiledningen ikke er blitt fulgt, eller som skyldes ikke-forskriftsmessig installasjon, som skyldes at bruksanvisningen ikke er blitt fulgt (f.eks. ved at maskinen kobles til feil nettspenning eller strømtype), eller som skyldes at vedlikeholds- eller sikkerhetsforskriftene ikke er blitt fulgt, at maskinen er utsatt for unormale miljøbetingelser, eller som har oppstått på grunn av manglende stell og vedlikehold.
• Skader på maskinen som skyldes feil eller ukyndig bruk (for eksempel overbelastning av maskinen eller bruk av uegnede verktøy), inntrengning av uvedkommende gjenstander i maskinen (for eksempel sand, steiner eller støv), transportskader, bruk av makt eller ekstern påvirkning (for eksempel skader som skyldes at maskinen har falt ned).
• Skader på maskinen eller deler av maskinen som kan tilbakeføres på vanlig slitasje under bruk eller annen naturlig slitasje.
• Garantitiden gjelder i 60 måneder og begynner å løpe fra og med kjøpsdatoen for maskinen. Garantikrav skal gjøres gjeldende før utløpet av garantitiden og innen to uker etter at du har oppdaget defekten. Det er ikke mulig å gjøre gjeldende garantikrav etter at garantitiden er utløpt. Reparasjon eller utskiftning av maskinen fører verken til en forlengelse av garantitiden eller at ny garantitid begynner å gjelde for maskinen eller eventuelle monterte reservedeler på grunn av dette garantitilbudet. Dette gjelder også ved anvendelse av service på stedet.
• Vennligst registrer den defekte maskinen som du vil gjøre gjeldende garantikrav for på internettadressen: www.isc-gmbh.info. Dersom den defekte maskinen dekkes av vår garantiytelse, vil du omgående få i retur en reparert eller en ny maskin.

Når det gjelder slitedeler, forbruksdeler og manglende deler, henviser vi til de begrensningene som gjelder for garantien i henhold til serviceinformasjonen i denne bruksanvisningen.

2. Teknisk beskrivelse og innhold
