Produkttype	Inverter sveisemaskin
Merke	Herkules
Modell	IW 100
Forsyningsspenning	230/240 V ~ 50 Hz
Sveisestrøm	10 - 80 A
Tomgangsspenning	85 V
Opptatt effekt	2500 W (ved 80 A)
Innkoblingstid	12% ved 80 A, 60% ved 40 A, 100% ved 35 A
Sikringsbeskyttelse	16 A
Anbefalt elektrodediameter	1,6 mm / 2 mm / 2,5 mm
Vekt	5 kg
IP-klasse	IP 21 S
Isolasjonsklasse	H
Funksjoner	Justering av sveisestrøm, overopphetingsbeskyttelse, driftsindikator
Leveringsinnhold	Apparat, bruksanvisning, sikkerhetsinstruksjoner, skulderreim, elektrodeholderkabel, jordkabel
Vedlikehold og rengjøring	Rengjør med en fuktig klut og mild såpe, blås med lavtrykksluft, ikke bruk aggressive produkter
Sikkerhet	Les instruksjonene, koble fra før rengjøring, ikke bruk i fuktige omgivelser
Slitedeler	Elektrodeholder, jordklemme (ikke inkludert)
Garanti	60 måneder
Resirkulering	Ikke kast med husholdningsavfall, lever på en innsamlingsstasjon

Ofte stilte spørsmål - IW 100 Herkules

Hvordan koble til sveisekablene?

Sørg for at apparatet er frakoblet. Koble elektrodeholderkabelen til den positive hurtigkoblingen (pol +) og jordkabelen til den negative hurtigkoblingen (pol -). Drei pluggene med klokken for å låse dem.

Hvilken type elektrode skal brukes?

Bruk belagte elektroder med diameter 1,6 mm, 2 mm eller 2,5 mm. Polariteten avhenger av elektrodetypen: de fleste kobles til positiv pol. Se produsentens anvisninger.

Hva er innkoblingstiden?

Innkoblingstiden (X) angir sveisetiden per 10-minutters syklus. For eksempel: 12% ved 80 A (dvs. 1,2 min sveising), 60% ved 40 A (6 min), 100% ved 35 A (10 min). Overhold disse verdiene for å unngå overoppheting.

Hva gjør jeg hvis overopphetingslampen tennes?

Kontrollampen (4) tennes når overopphetingsbeskyttelsen aktiveres. Stopp sveisingen og la apparatet kjøle seg ned i noen minutter. Lampen slukkes automatisk.

Hvordan rengjøre apparatet?

Koble alltid apparatet fra strømmen før rengjøring. Bruk en fuktig klut med litt mild såpe. Ikke la vann trenge inn. Blås ventilasjonsspaltene med lavtrykksluft. Ikke bruk aggressive produkter.

Hva er de viktigste sikkerhetstiltakene?

Les sikkerhetsinstruksjonene nøye. Bruk alltid øyebeskyttelse. Ikke berør sveiseemnet med elektroden. Koble fra apparatet før vedlikehold. Ikke bruk apparatet i regn eller fuktige omgivelser.

Hvordan justere sveisestrømmen?

Drei potensiometeret (1) med klokken for å øke strømmen. Skalaen (2) viser verdien i ampere. Tilpass strømmen til elektrodens diameter: 40-50 A for 1,6 mm, 40-80 A for 2 mm, 60-110 A for 2,5 mm.

Hva er den nødvendige forsyningsspenningen?

Apparatet fungerer på en nettspenning på 230/240 V ~ 50 Hz, enfaset. Bruk en stikkontakt med en sikring på 16 A. Kontroller at dataene på typeskiltet samsvarer med installasjonen din.

Hvilke tilbehør følger med apparatet?

Leveringen inkluderer: sveiseapparatet, original bruksanvisning, sikkerhetsinstruksjoner, en skulderreim, en kabel med elektrodeholder og en kabel med jordterminal. Elektroder følger ikke med.

Hvordan gjøre garantien gjeldende?

Garantien er på 60 måneder fra kjøpsdato. Ved feil må du registrere apparatet på nettstedet www.isc-gmbh.info innen to uker etter oppdagelse. Ta vare på kjøpsbeviset. Garantien dekker produksjons- og materialfeil, men ikke normal slitasje eller profesjonell bruk.

BRUKSANVISNING IW 100 Herkules

2.1 Produktbeskrivelse (fi g. 1)

3. Formålsbestemt anvendelse

4. Symboler og tekniske data

EN 60974-1

Enfaset statisk frekvensomformer-transformator-ensretter

50 Hz

Netfrekvens

U _1

Netspænding

U,

Svejsespænding [V]

I_1 max

Symbol for nedgående karakteristisk kurve

Enfasetnettilslutning

Tilført effekt: 2500 VA ved 80 A

Sikring (A): 16

Vægt....5 kg

Anbring bæreselen (11), som vist på fi g. (3-4).

6. Ibrugtagning

og fi kser stikkene (12) ved at dreje dem i urets retning.

Kablet med elektrodeholderen (8) tilsluttes normalt plus-polen (5), kablet med stelklemmen (9) minus-polen (6).

Tænd/Sluk (fi g. 2)

11. Rengøring, vedligeholdelse og reservedelsbestilling

Fare!

11.2 Vedligeholdelse

12. Bortskaff else og genanvendelse

Recycling-alternativ til tilbagesendelse:

Fare! - Les bruksanvisningen for å redusere faren for personskader

NO

Fare!

Når man bruker utstyr, må en del sikkerhetsregler overholdes for å forhindre personskader og materielle skader. Les derfor nøye igjennom denne bruksanvisningen / disse sikkerhetsinstruksene. Ta godt vare på bruksanvisningen, slik at du til enhver tid har informasjonen til rådighet. Dersom du gir utstyret videre til en annen person, må du også sørge for å levere bruksanvisningen / sikkerhetsinstruksene sammen med utstyret. Vi påtar oss intet ansvar for ulykker eller skader som måtte oppstå fordi denne bruksanvisningen og sikkerhetsinstruksene ikke blir fulgt.

1. Sikkerhetsinstrukser

Les gjennom alle sikkerhetsinstruksene og andre instruksjoner. Dersom du gjør feil og ikke overholder sikkerhetsinstruksjonene og veiledningene, kan dette forårsake elektrisk støt, brann og/eller alvorlige personskader. Oppbevar alle sikkerhetsinstrukser og instruksjoner for å kunne slå opp i dem senere.

2. Beskrivelse av maskinen og innholdet i leveransen

2.1 Beskrivelse av maskinen (fi gur 1)

1. Potensiometer for innstilling av sveisestrømmen/PÅ/AV-bryter
2. Sveisestrømskala
3. Kontrollampe for drift
4. Kontrollampe for overopphetning
5. Hurtigkopling positiv
6. Hurtigkopling negativ
7. Nettkabel
8. Kabel med elektrodeholder
9. Kabel med jordklemme
10. Bærestropp

2.2 Inkludert i leveransen

Vennligst kontroller at artikkelen er komplett ut fra det som er beskevet som innholdet i leveransen. Dersom det mangler deler må du henvende deg til vårt Service Center, eller til forhandleren hvor du kjøpte maskinen, innen 5 arbeidsdager etter kjøpet. Du må da legge fram en gyldig kjøpskvittering. Vær i denne forbindelse oppmerksom på garantiytelsestabellen i serviceinformasjonen helt

bak i veiledningen.

• Åpne emballasjen og ta maskinen forsiktig ut av emballasjen.
• Fjern forpakningsmaterialet og forpaknings- og transportsikringene (hvis for hånden).
  • Kontroller at leveringen er komplett.
• Kontroller maskinen og tilbehørsdelene med henblikk på transportskader.
• Oppbevar om mulig emballasjen til garantitiden er utløpt.

Fare!

Maskinen og forpakningsmaterialet er ikke leketøy for barn! Barn må ikke leke med plastposene, foliene og smådelene! Det er fare for at de svelger dem og fare for kvelning!

• Sveiseapparat
• Bruksanvisning
• Sikkerhetsinstrukser

3. Formålstjenlig bruk

Maskinen skal kun brukes til arbeider den er beregnet på. All annen bruk som går ut over dette blir regnet for å være ikke-forskriftsmessig. Produsenten påtar seg intet ansvar for noen form for materielle skader eller personskader som måtte resultere av slik bruk. For slike skader er ene og alene brukeren/den som betjener anlegget ansvarlig.

Vær oppmerksom på at vårt utstyr ikke er konstruert for bruk innen næringsliv, håndverk eller industriell bruk. Slik bruk er ikke forskriftsmessig. Vi gir ingen garanti dersom maskinen brukes i næringslivet, håndverks- eller industribedrifter, eller blir brukt til arbeider som kan likestilles med en slik bruk.

NO

4. Symboler og tekniske data

EN 60974-1

Europeisk standard for sveiseapparater for manuell lysbuesveising med begrenset innkoplingstid.

Enfaset, statisk frekvensomformer/transformator/ likeretter

50 Hz

Nettfrekvens

U.

Nettspenning

U,

sveisespenning [V]

I_1 max

Høyeste måleverdi for nettstrømmen

I_1eff

Eff aktiv verdi for høyeste nettstrøm [A]

Sikring med nominell verdi i ampere i nettilkoplingen

U _0

Nominell spenning ubelastet

I_2

Šveisestrom

∅ mm

Elektrodediameter

Symbol for fallende karakteristikk

Symbol for manuell lysbuesveising med mantlede stavelektroder

1 fase - nettkopling

Du må ikke lagre eller bruke apparatet i fuktige eller våte omgivelser eller i regn.

Les bruksanvisningen nøye før du tar sveiseapparatet i bruk og følg instruksjonene.

IP 21 S

Innkapsling

H

Isolasjonsklasse

X

Innkoplingstid

Nettilkopling: 230/240 V \~ 50 Hz

Sveisestrom 10 - 80 A

Innkoplingstid X

12% 80 A

60% 40A

100% 35 A

Spenning ubelastet 85 V

Opptatt eff ekt 2500 VA ved 80 A

Sikring (A) 16

Vekt 5 kg

5. Montering av bærestropp (fi gur 3/4)

Monter bærestroppen (11) som vist på fi gur (3-4).

6. Oppstart

Tilkopling av forsyningsledningen: Før du kopler nettkabelen (7) til forsyningsledningen, må du kontrollere om opplysningene på merkeplaten stemmer overens med den forsyningsledningen som står til rådighet.

Fare! Nettpluggen skal bare skiftes ut av en autorisert elektriker.

NO

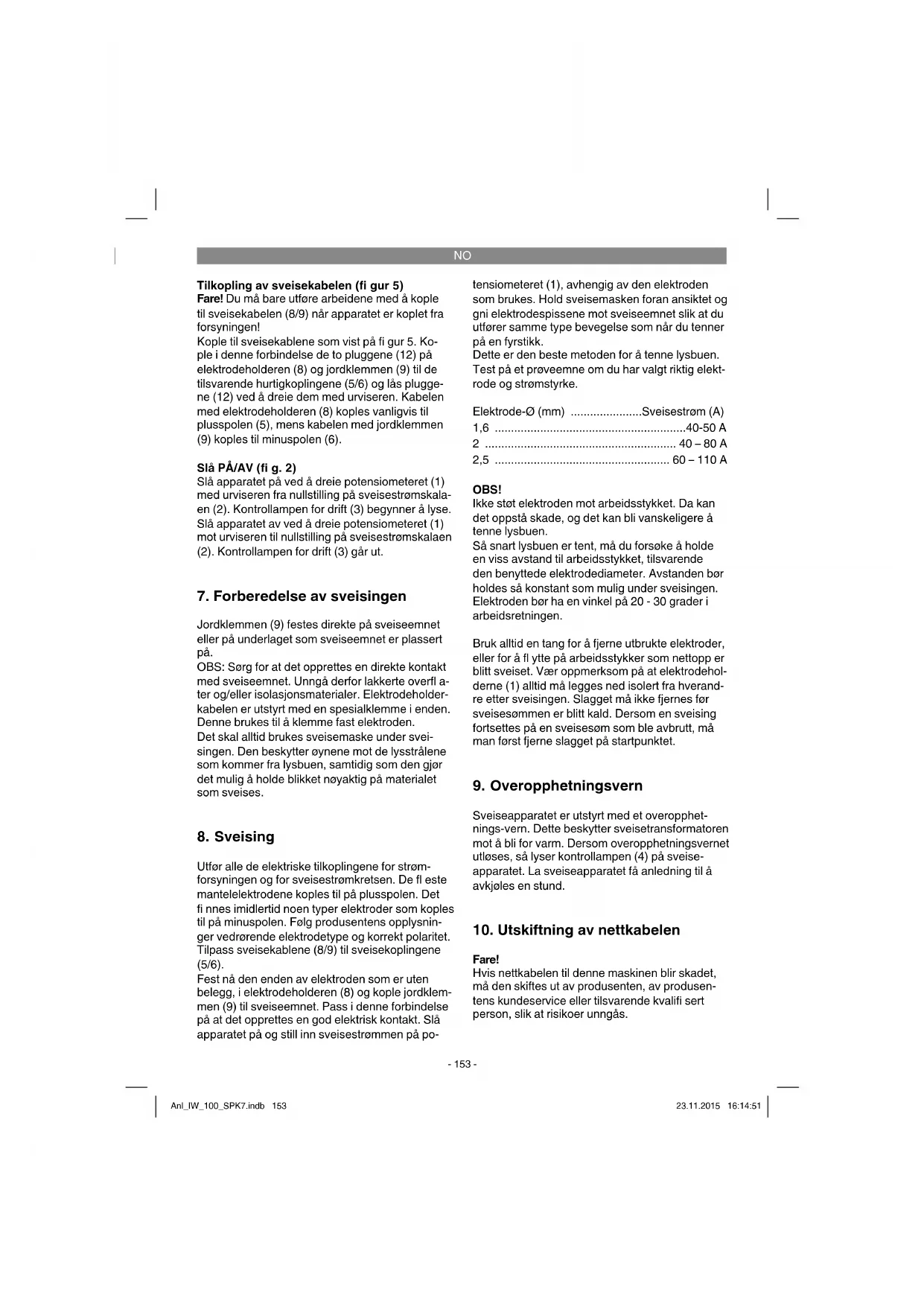

Tilkopling av sveisekabelen (fi gur 5)

Fare! Du må bare utføre arbeidene med å kople til sveisekabelen (8/9) när apparatet er koplet fra forsyningen!

Kople til sveisekablene som vist på fi gur 5. Kople i denne forbindelse de to pluggene (12) på elektrodeholderen (8) og jordklemmen (9) til de tilsvarende hurtigkoplingene (5/6) og lås pluggene (12) ved å dreie dem med urviseren. Kabelen med elektrodeholderen (8) koples vanligvis til plusspolen (5), mens kabelen med jordklemmen (9) koples til minuspolen (6).

Slå PÅ/AV (fi g. 2)

Slå apparatet på ved å dreie potensiometeret (1) med urviseren fra nullstilling på sveisestrømskalaen (2). Kontrollampen for drift (3) begynner å lyse. Slå apparatet av ved å dreie potensiometeret (1) mot urviseren til nullstilling på sveisestrømskalaen (2). Kontrollampen for drift (3) går ut.

7. Forberedelse av sveisingen

Jordklemmen (9) festes direkte på sveiseemnet eller på underlaget som sveiseemnet er plassert på.

OBS: Sørg for at det opprettes en direkte kontakt med sveiseemnet. Unngå derfor lakkerte overfl a-ter og/eller isolasjonsmaterialer. Elektrodeholder-kabelen er utstyrt med en spesialklemme i enden. Denne brukes til å klemme fast elektroden.

Det skal alltid brukes sveisemaske under sveisingen. Den beskytter øynene mot de lysstrålene som kommer fra lysbuen, samtidig som den gjør det mulig å holde blikket nøyaktig på materialet som sveises.

8. Sveising

Utfør alle de elektriske tilkoplingene for strømforsyningen og for sveisestromkretsen. De fl este mantelelektrodene koples til på plusspolen. Det fi nnes imidlertid noen typer elektroder som koples til på minuspolen. Følg produsentens opplysninger vedrørende elektrodetype og korrekt polaritet. Tilpass sveisekablene (8/9) til sveisekoplingene (5/6).

Fest nå den enden av elektroden som er uten belegg, i elektrodeholderen (8) og kople jordklemmen (9) til sveiseemnet. Pass i denne forbindelse på at det opprettes en god elektrisk kontakt. Slå apparatet på og still inn sveisestrømmen på po-

tensiometeret (1), avhengig av den elektroden som brukes. Hold sveisemasken foran ansiktet og gni elektrodespissene mot sveiseemnet slik at du utfører samme type bevegelse som når du tenner på en fyrstikk.

Dette er den beste metoden for å tenne lysbuen. Test på et prøveemne om du har valgt riktig elektrode og strømstyrke.

Elektrode-∅ (mm) ......Sveisestrom (A)

1,6 40-50 A

2 40-80A

2,5 60-110 A

OBS!

Ikke støt elektroden mot arbeidsstykket. Da kan det oppstå skade, og det kan bli vanskeligere å tenne lysbuen.

Så snart lysbuen er tent, må du forsøke å holde en viss avstand til arbeidsstykket, tilsvarende den benyttede elektrodediameter. Avstanden bør holdes så konstant som mulig under sveisingen. Elektroden bør ha en vinkel på 20 - 30 grader i arbeidsretningen.

Bruk alltid en tang for å fjerne utbrukte elektroder, eller for å fl ytte på arbeidsstykker som nettopp er blitt sveiset. Vær oppmerksom på at elektrodeholderne (1) alltid må legges ned isolert fra hverandre etter sveisingen. Slagget må ikke fjernes før sveisesømmen er blitt kald. Dersom en sveising fortsettes på en sveisesøm som ble avbrutt, må man først fjerne slagget på startpunktet.

9. Overopphetningsvern

Sveiseapparatet er utstyrt med et overopphetnings-vern. Dette beskytter sveisetransformatoren mot å bli for varm. Dersom overopphetningsvernet utløses, så lyser kontrollampen (4) på sveise-apparatet. La sveiseapparatet få anledning til å avkjøles en stund.

10. Utskiftning av nettkabelen

Fare!

Hvis nettkabelen til denne maskinen blir skadet, må den skiftes ut av produsenten, av produsentens kundeservice eller tilsvarende kvalifi sert person, slik at risikoer unngås.

NO

11. Rengjøring, vedlikehold og bestilling av reservedeler

Fare!

Trekk alltid ut nettpluggen när det skal utføres rengjøringsarbeider.

11.1 Rengjøring

• Hold sikkerhetsinnretningene, ventilasjonsåpningene og motorhuset så fri for støv og smuss som mulig. Gni maskinen ren med en ren klut, eller blås den ren med trykkluft med lavt trykk.
• Vi anbefaler å rengjøre maskinen omgående etter bruk.
• Rengjør maskinen med jevne mellomrom med en fuktig klut og litt smøresåpe. Ikke bruk rengjørings- eller løsningsmidler. Disse kan angripe delene av kunststoff på maskinen. Pass på at det ikke kan komme vann inn i maskinen. Dersom det trenger vann inn i et elektroverktøy, er det høynet risiko for elektrisk støt.

11.2 Vedlikehold

Det befi nner seg ingen deler som kan vedlikeholdes inne i maskinen.

11.3 Bestilling av reservedeler:

Når man bestiller reservedeler, bør følgende opp- lysninger angis:

- Maskintype

• Maskinensartikkelnummer
• Maskinensidentifikasjonsnummer
- Reservedelsnummeret til den nødvendige reservedelen

Du fi nner aktuelle priser og informasjon under www.isc-gmbh.info

12. Avfallsbehandling og gjenvinning

Utstyret er pakket inn i emballasje for å forhindre transportskader. Denne emballasjen er et råstoff og kan dermed brukes om igjen, eller den kan føres tilbake til råstoff kretsøpet. Maskinen og tilbehøret består av ulike materialer, f.eks. metall og kunststoff er. Defekte maskiner skal ikke kastes i husholdningsavfallet. Maskinen bør leveres inn til et egnet depot for forskriftsmessig avfallsbehandling. Spør hos kommuneadministrasjonen, dersom du ikke vet hvor et slikt deponi fi nnes.

13. Lagring

Lagre maskinen og tilbehøret på et mørkt, tørt og frostfritt sted som ikke er tilgjengelig for barn. Den optimale lagertemperaturen ligger mellom 5 og 30 °C. Oppbevar elektroverktøyet i originalemballasjen.

NO

Kun for EU-land

Ikke kast elektroverktøy i husholdningsavfallet!

I henhold til EU-direktiv 2012/19/EF om utbrukt elektro- og elektronisk utstyr og gjennomføring i nasjonal lovgivning må utbrukt elektroverktøy samles inn separat og tilføres miljøvennlig gjenvinning.

Recycling-alternativ til oppfordring om returnering:

Eieren av elektroutstyret er alternativt forpliktet til å være med og sørge for at utstyret blir tilført en forskriftsmessig gjenvinning i stedet for returnering, når vedkommende vil kvitte seg med det. Det gamle utstyret kan i denne forbindelse også leveres til et returdeponi, som gjennomfører en destruksjon i samsvar med gjeldende nasjonale lover om resirkulering og avfall. De tilbehørsdeler og hjelpemidler uten elektobestanddeler som fulgte med utstyret, berøres ikke av dette.

Gjentrykk eller annen mangfoldiggjøring av dokumentasjon og ledsagende papirer til produktene, også i utdrag, er bare tillatt når ISC GmbH har gitt sitt uttrykkelige samtykke til dette.

Med forbehold om tekniske endringer

NO

Serviceinformasjon

Vi har kompetente servicepartnere i alle land som er angitt i garantidokumentet. Du finner kontaktopplysningene i garantidokumentet. Disse står til disposisjon for deg i alle servicesaker som for eksempel reparasjoner, levering av reservedeler og slitedeler eller bestilling av forbruksmateriell.

Vær oppmerksom på at for dette produktet er følgende deler utsatt for slitasje under bruk eller naturlig slitasje, eller følgende deler er nødvendige som forbruksmateriell.

Kategori Eksempel
Slitedeler* Elektrodeholder, jordingstang
Forbruksmateriale/ forbruksdeler*
Manglende deler

Ved mangler eller feil ber vi deg registrere feilen på internettadressen: www.isc-gmbh.info. Sørg for å gi en nøyaktig beskrivelse av feilen, og svar i denne forbindelse alltid på følgende spørsmål:

• Virket maskinen noen gang, eller var den defekt helt fra start av?
• Ble du oppmerksom på noe spesielt før defekten oppstod (symptom før defekten)?
  • Hvilken feilfunksjon har maskinen etter din mening (viktigste symptom)?
  Beskriv denne feilfunksjonen.

NO

Garantidokument

Kjære kunde!

Våre produkter er underlagt streng kvalitetskontroll. Dersom denne maskinen en gang likevel ikke skulle fungere forskriftsmessig, beklager vi dette sterkt og ber deg henvende deg til vår kundeservice, under den adresse som er angitt på dette garantikortet, eller til forhandleren hvor du kjøpte maskinen. Følgen-de vilkår gjelder for å gjøre gjeldende garantikrav:

1. Disse garantivilkårene gjelder for ekstra garantiytelser som ovenfor nevnte produsent lover dem som kjøper produsentens nye maskiner, i tillegg til den lovfestede garantien. Dine lovfestede krav på garantiytelser berøres ikke av denne garantien. Vår garantiytelse er gratis for deg.

2. Garantiytelsen dekker kun mangler på en maskinen som du har kjøpt ny fra ovenfor nevnte produsent, og som påviselig skyldes material- eller produksjonsfeil. Det er opp til oss å velge om vi vil utbedre slike mangler på maskinen eller erstatte maskinen.

Vær oppmerksom på at vårt utstyr ikke er konstruert for bruk innen næringsliv, håndverk eller yrkesmessig bruk. Slik bruk er ikke forskriftsmessig. En garantiavtale er dermed ikke inngått, dersom maskinen i løpet av garantitiden brukes innen næringsliv, håndverk eller industri, eller dersom den utsettes for tilsvarende belastninger.

- Skader som skyldes at monteringsveiledningen ikke er blitt fulgt, eller som skyldes ikke-forskriftsmessig installasjon, som skyldes at bruksanvisningen ikke er blitt fulgt (f.eks. ved at maskinen koples til feil nettspenning eller strømtype), eller som skyldes at vedlikeholds- eller sikkerhetsforskriftene ikke er blitt fulgt, at maskinen er utsatt for unormale miljøbetingelser, eller som har oppstått på grunn av manglende stell og vedlikehold.

- Skader på maskinen som skyldes feil eller ikke-forskriftsmessig bruk (for eksempel overbelastning av maskinen eller bruk av ikke tillatte redskaper og tilbehør), inntrenging av uvedkommende gjenstander i maskinen (for eksempel sand, steiner eller støv, transportskader), bruk av makt eller ekstern påvirkning (for eksempel skader som skyldes at maskinen har falt ned).

- Skader på maskinen eller deler av maskinen som kan tilbakeføres på vanlig slitasje under bruk eller annen naturlig slitasje.

1. Garantitiden gjelder i 60 måneder og begynner å løpe fra og med kjøpsdatoen for maskinen. Garantikrav skal gjøres gjeldende før utløpet av garantitiden og innen to uker etter at du har oppdaget defekten. Det er ikke mulig å gjøre gjeldende garantikrav etter at garantitiden er utløpt. Reparasjon eller utskiftning av maskinen fører verken til en forlengelse av garantitiden eller til at en ny garantitid begynner å gjelde for maskinen eller eventuelle monterte reservedeler på grunn av denne garantiytelsen. Dette gjelder også ved anvendelse av service på stedet.

2. Vennligst registrer den defekte maskinen som du vil gjøre gjeldende garantikrav for på internettadressen: www.isc-gmbh.info. Dersom defekten på maskinen dekkes av vår garantiytelse, vil du omgående få i retur en reparert eller en ny maskin.

Når det gjelder slitedeler, forbruksdeler og manglende deler, henviser vi til de begrensningene som gjelder for garantien i henhold til serviceinformasjonen i denne bruksanvisningen.
