IW 100 - Suvirinimo aparatas Herkules - Nemokama naudojimo instrukcija

Produkto tipas	Inverterinis suvirinimo aparatas
Prekės ženklas	Herkules
Modelis	IW 100
Maitinimo įtampa	230/240 V ~ 50 Hz
Suvirinimo srovė	10 - 80 A
Tuščiosios eigos įtampa	85 V
Sunaudojama galia	2500 W (esant 80 A)
Įjungimo trukmė	12% esant 80 A, 60% esant 40 A, 100% esant 35 A
Apsauga saugikliais	16 A
Rekomenduojamas elektrodo skersmuo	1,6 mm / 2 mm / 2,5 mm
Svoris	5 kg
Apsaugos klasė	IP 21 S
Izoliacijos klasė	H
Funkcijos	Suvirinimo srovės reguliavimas, apsauga nuo perkaitimo, darbo indikatorius
Pristatymo turinys	Aparatas, naudojimo instrukcija, saugos instrukcijos, petnešėlė, elektrodo laikiklio kabelis, masės kabelis
Priežiūra ir valymas	Valyti drėgna šluoste su švelniu muilu, išpūsti žemo slėgio suslėgtu oru, nenaudoti agresyvių priemonių
Sauga	Perskaityti instrukcijas, atjungti prieš valymą, nenaudoti drėgnoje aplinkoje
Dėvimi elementai	Elektrodo laikiklis, masės replės (nepridedami)
Garantija	60 mėnesių
Perdirbimas	Neišmesti su buitinėmis atliekomis, pristatyti į surinkimo centrą

Dažnai užduodami klausimai - IW 100 Herkules

Kaip prijungti suvirinimo kabelius?

Įsitikinkite, kad aparatas atjungtas. Prijunkite elektrodo laikiklio kabelį prie teigiamo greitojo jungties (polių +), o masės kabelį prie neigiamo greitojo jungties (polių -). Pasukite kištukus pagal laikrodžio rodyklę, kad užfiksuotumėte.

Kokio tipo elektrodą naudoti?

Naudokite dengtus elektrodus, kurių skersmuo 1,6 mm, 2 mm arba 2,5 mm. Poliarinumas priklauso nuo elektrodo tipo: dauguma jungiami prie teigiamo poliaus. Kreipkitės į gamintojo nurodymus.

Kokia yra įjungimo trukmė?

Įjungimo trukmė (X) nurodo suvirinimo laiką per 10 minučių ciklą. Pavyzdžiui: 12% esant 80 A (t. y. 1,2 min suvirinimo), 60% esant 40 A (6 min), 100% esant 35 A (10 min). Laikykitės šių verčių, kad išvengtumėte perkaitimo.

Ką daryti, jei užsidega perkaitimo lemputė?

Kontrolinė lemputė (4) užsidega, kai įsijungia apsauga nuo perkaitimo. Nustokite suvirinti ir leiskite aparatui atvėsti keletą minučių. Lemputė užges automatiškai.

Kaip valyti aparatą?

Prieš valydami visada atjunkite aparatą. Naudokite drėgną šluostę su šiek tiek švelnaus muilo. Neleiskite vandeniui patekti į vidų. Išpūskite ventiliacijos angas žemo slėgio suslėgtu oru. Nenaudokite agresyvių priemonių.

Kokios yra pagrindinės saugos priemonės?

Atidžiai perskaitykite saugos instrukcijas. Visada dėvėkite apsauginį skydelį akims. Nelieskite suvirinamo ruošinio elektrodu. Prieš bet kokią priežiūrą atjunkite aparatą. Nenaudokite aparato lietuje ar drėgnoje aplinkoje.

Kaip nustatyti suvirinimo srovę?

Sukite potenciometrą (1) pagal laikrodžio rodyklę, kad padidintumėte srovę. Skalė (2) rodo vertę amperais. Pritaikykite srovę prie elektrodo skersmens: 40-50 A, kai 1,6 mm, 40-80 A, kai 2 mm, 60-110 A, kai 2,5 mm.

Kokia reikalinga maitinimo įtampa?

Aparatas veikia su 230/240 V ~ 50 Hz vienfaze tinklo įtampa. Naudokite kištukinį lizdą su 16 A saugikliu. Patikrinkite, ar vardinės lentelės duomenys atitinka jūsų instaliaciją.

Kokie priedai tiekiami su aparatu?

Pristatymą sudaro: suvirinimo aparatas, originali naudojimo instrukcija, saugos instrukcijos, petnešėlė, kabelis su elektrodo laikikliu ir kabelis su masės gnybtu. Elektrodai nepridedami.

Kaip pasinaudoti garantija?

Garantija yra 60 mėnesių nuo pirkimo datos. Jei atsiranda defektas, užregistruokite savo aparatą svetainėje www.isc-gmbh.info per dvi savaites po nustatymo. Išsaugokite pirkimo įrodymą. Garantija apima gamybos ir medžiagų defektus, bet ne normalų susidėvėjimą ar profesionalų naudojimą.

NAUDOJIMO INSTRUKCIJA IW 100 Herkules

Pavojus! - Norėdami sumažinti susižeidimo riziką, perskaitykite naudojimo instrukcija

LT

Pavojus!

Naudodami prietaisus, būtinai laikykitės kai kurių saugumo taisyklių – nesusižalosite ir nepatirsite nuostolių. Todėl atidžiai perskaitykite šią naudojimo ir saugos instrukciją. Kruopščiai ją saugokite, kad visada galėtumėte pasinaudoti informacija. Jei prietaisą perduodate kitiems asmenims, kartu perduokite ir šią naudojimo ir saugos instrukciją. Neatsakome už nelaimingus atsitikimus ar žalą, patirtą nesilaikant instrukcijos ir saugos nurodymų.

1. Saugos nurodymai

Atitinkamus saugos nurodymus rasite pridedamo-je knygelėje.

Pavojus!

Perskaitykite visus saugos nurodymus. Nesilaikydami saugos nurodymų galite gauti elektros smūgį, sukelti gaisrą arba sunkiai susižaloti.

Visus saugos nurodymus išsaugokite ateičiai.

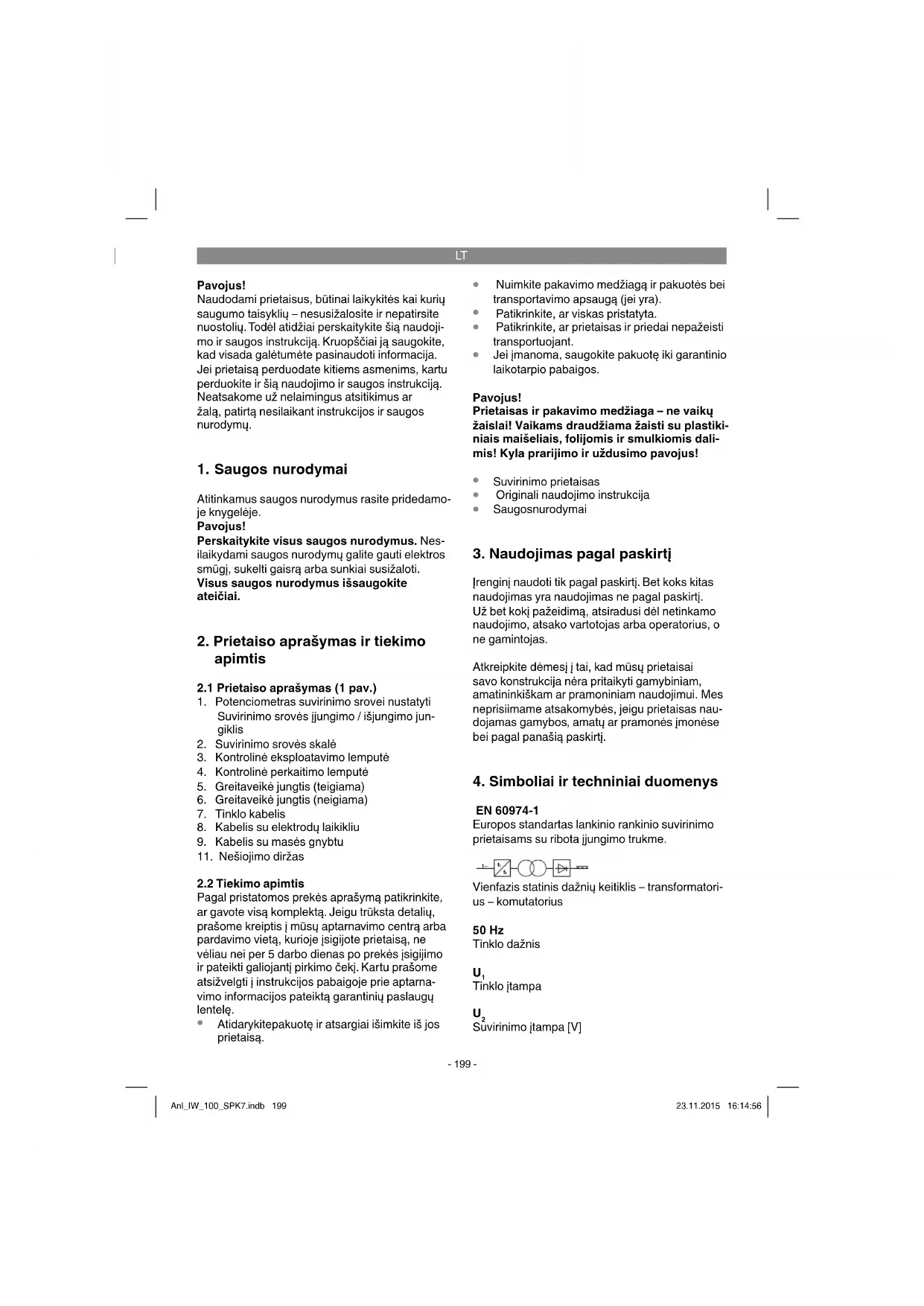

2. Prietaiso aprašymas ir tiekimo apimtis

2.1 Prietaiso aprašymas (1 pav.)

1. Potenciometras suvirinimo srovei nustatyti Suvirinimo srovės jungimo / išjungimo jungiklis
2. Suvirinimo srovės skalė
3. Kontrolinė eksploatavimo lemputė
4. Kontrolinė perkaitimo lemputė
5. Greitaveiké jungtis (teigiama)
6. Greitaveiké jungtis (neigiama)
7. Tinklo kabelis
8. Kabelis su elektrodų laikikliu
9. Kabelis su masès gnybtu
10. Nešiojimo diržas

2.2 Tiekimo apimtis

Pagal pristatomos prekės aprašymą patikrinkite, ar gavote visą komplektą. Jeigu trūksta detalių, prašome kreiptis i mūsų aptarnavimo centrą arba pardavimo vietą, kurioje įsigijote prietaisą, ne vėliau nei per 5 darbo dienas po prekės įsigijimo ir pateikti galiojanti pirkimo čekį. Kartu prašome atsižvelgti i instrukcijos pabaigoje prie aptarnavimo informacijos pateiktą garantinių paslaugų lentelę.

- Atidarykitepakuotę ir atsargiai išimkite iš jos prietaisą.

• Nuimkite pakavimo medžiagą ir pakuotės bei transportavimo apsaugą (jei yra).
• Patikrinkite, ar viskas pristatyta.
• Patikrinkite, ar prietaisas ir priedai nepažeisti transportuojant.
• Jei jmanoma, saugokite pakuotę iki garantinio laikotarpio pabaigos.

Pavojus!

Prietaisas ir pakavimo medžiaga – ne vaikų žaislai! Vaikams draudžiama žaisti su plastikiniais maišeliais, folijomis ir smulkiomis dalimis! Kyla prarijimo ir uždusimo pavojus!

• Suvirinimo prietaisas
• Originali naudojimo instrukcija
• Saugosnurodymai

3. Naudojimas pagal paskirti

Jrenginj naudoti tik pagal paskirtj. Bet koks kitas naudojimas yra naudojimas ne pagal paskirtj. Už bet kokj pažeidimą, atsiradusi dėl netinkamo naudojimo, atsako vartotojas arba operatorius, o ne gamintojas.

Atkreipkite dėmesį į tai, kad mūsų prietaisai savo konstrukcija nėra pritaikyti gamybiniam, amatininkiškam ar pramoniniam naudojimui. Mes neprisiimame atsakomybės, jeigu prietaisas naudojamas gamybos, amatų ar pramonės įmonėse bei pagal panašią paskirtį.

4. Simboliai ir techniniai duomenys

EN 60974-1

Europos standartas lankinio rankinio suvirinimo prietaisams su ribota jungimo trukme.

Vienfazis statinis dažnių keitiklis – transformatorius – komutatorius

50 Hz

Tinklo dažnis

U _1

Tinklo jtampa

U _2

Súvirinimo jtampa [V]

LT

I_1 max

Didžiausias tinklo srovės matavimo dydis

I_1eff

Efektyvioji didžiausios tinklo srovės [A] vertė

Saugiklis su nominaliuoju dydžiu amperais prijun- gus prie tinklo

U_0

Nominali tuščios eigos įtampa

I_2

Suvirinimo srové

∅ mm

Elektrodų skersmuo

Krentančios kreivės simbolis

Lankinio suvirinimo su glaistytais strypiniais elektrodais simbolis

1 fazès tinklo prijungimas

Prietaisą laikykite ir naudokite ne drėgnoje ar šlapioje aplinkoje arba lyjant

Prieš pradedant naudoti suvirinimo prietaisą, atidžiai perskaityti naudojimo instrukciją ir jos laikytis

IP 21 S

Apsaugos tipas

H

Izoliacijos klasė

x

ljungimo trukmè

Tinklo jtampa: 230/240 V \~ 50 Hz

Suvirinimo srové 10 – 80 A

Jjungimo trukmè X

12% 80 A

60% 40 A

100% 35 A

Tuščios eigos įtampa 85 V

5. Nešiojimo diržo montavimas (3/4 pav.)

Uždėkite nešiojimo diržą (11), kaip parodyta pav. (3–4).

6. Naudojimas

Prieš prijungdami tinklo kabelį (7) prie elektros tiekimo linijos, patikrinkite, ar modelio specifikacijų lentelėje nurodyti duomenys sutampa su esamos elektros tiekimo linijos vertėmis. Pavojus! Tinklo kištuką gali pakeisti tik kvalifikuotas elektrikas.

Suvirinimo kabelio prijungimas (5 pav.)

Pavojus! Suvirinimo kabelio (8/9) prijungimo darbus atlikite tik tada, kai prietaisas išjungtas! Prijunkite suvirinimo kabelj taip, kaip parodyta 5 pav. Abu elektrodo laikiklio (8) ir masės gnybto (9) kištukus (12) sujunkite su atitinkamomis greitaveikėmis jungtimis (5/6) ir užfiksuokite kištukus (12), kad jie suktųsi laikrodžio rodyklės kryptimi. Kabelis su elektrodo laikikliu (8) pa-prastai prijungiamas prie teigiamo poliaus (5), o kabelis su masės gnybtu (9) – prie neigiamo poliaus (6).

ljungimo / išjungimo jungiklis (2 pav.)

ljunkite prietaisą, suvirinimo srovės skalėje (2) potenciometra (1) iš neutralios pozicijos pasukdami laikrodžio rodyklės kryptimi. Užsidegs kontrolinė eksploatavimo lemputė (3). Junkite prietaisą, suvirinimo srovės skalėje (2) potenciometra (1) iš neutralios pozicijos pasukdami prieš laikrodžio rodyklę. Kontrolinė eksploatavimo lemputė (3) užges.

LT

7. Pasiruošimas suvirinimo darbams

Masės gnybtas (9) tvirtinamas tiesiai prie detalės, kuri bus virinama, arba pagrindo, ant kurio deda-ma ši detalė.

Démesio: užtikrinkite tiesioginj kontaktą su detale, kurią virinsite. Todėl venkite lakuotų paviršių ir (arba) izoliuojančiųjų medžiagų. Elektrodo laikiklio kabelio gale yra specialus gnybtas, skirtas elektrodui sugnybti.

Virinant būtina naudoti apsauginį skydelį. Jis apsaugo akis nuo šviesos lanko skleidžiamų spindulių ir suteikia galimybę žiūrėti į virinamą detalę.

8. Suvirinimas

Prijunkite visas elektros tiekimo linijos jungtis bei suvirinimo srovės grandinę. Dauguma glaistytų elektrodų prijungiami prie teigiamo poliaus. Tačiau yra kai kurių rūšių elektrodų, kurie prijungiami prie neigiamo poliaus. Dėl elektrodų rūšies ir teisingo poliaus parinkimo vadovaukitės gamintojo nurodymais. Suvirinimo kabelį (8/9) atitinkamai pritaikykite prie greitaveikių jungčių (5/6).

Neglaistytą elektrodo galą įdėkite į laikikli (8), o masės gnybtą (9) sujunkite su detale, kurią virinsite. Patikrinkite, ar geras elektros kontaktas. Ijunkite prietaisą ir priklausomai nuo naudojamo elektrodo, potenciemetru (1) nustatykite suvirinimo srove. Priešais veidą laikydami apsauginį skydelį, elektrodo galiuką braukite per virinamą detalę taip, lyg atliktumėte degtuko įžiebimo judesį.

Tai geriausias šviesos lanko ižiebimo metodas. Bandomaja detale išbandykite, ar pasirinkote tinkamą elektrodą ir srovės stiprumą.

Elektrodų skersmuo (mm): ... Suvirinimo srovė (A)

1,6....40-50 A

1. 40-80 A

2,5....60-110 A

Pastaba!

Nelieskite elektrodu ruošinio, nes tai gali lemti gedimus ir gali sunkiau įsižiebti šviesos lankas. įsižiebus šviesos lankui, pasistenkite nuo ruošinio išlaikyti atstumą, atitinkantį naudojamo elektrodo skersmenį. Virinant turėtų būti išlaikomas vienodas atstumas. Darbinė elektrodo pakreipimo kryptis turėtų būti 20/30 laipsnių.

Naudotiems elektrodams pašalinti arba ką tik suvirintai detalei pajudinti visada naudokite reples. Baigus virinti elektrodo laikiklius (1) būtina izoliuoti.

Atliekas galima pašalinti tik siūlei atvėsus. Jei ties nutrūkusia suvirinimo siūle reikia virinti toliau, pirmiausia iš virinimo vietos pašalinkite atliekas.

9. Apsauga nuo perkaitimo

Suvirinimo prietaisas turi apsaugą nuo per-kaitimo. Ji apsaugo nuo perkaitimo suvirinimo transformatorių. Jei apsauga nuo perkaitimo suveiktų, užsidegtų prietaiso kontrolinė lemputė (4). Leiskite suvirinimo prietaisui atvėsti.

10. Tinklo kabelio pakeitimas

Pavojus!

Jei pažeidžiamas šio prietaiso tinklo kabelis, kad būtų išvengta grėsmės, jį pakeisti turi gamintojas arba jo klientų aptarnavimo servisas, arba kitas kvalifi kuotas asmuo.

11. Valymas, techninė priežiūra ir atsarginių dalių užsakymas

Pavojus!

Prieš pradėdami bet kokius valymo darbus iš tinklo ištraukite kištuką.

11.1 Valymas

• Pasirūpinkite, kad ant apsauginių įtaisų, ventiliacinėse angose ir variklio korpusuose nebūtų dulkių bei nešvarumų. Prietaisą nuvalykite švaria šluoste arba išpūskite suspausto oro srove, esant žemam slėgiui.
• Rekomenduojameprietaisą iš karto išvalyti po kiekvieno panaudojimo.
• Prietaisą valykite reguliariai drėgna šluoste su trupučiu skysto muilo. Nenaudokite jokių valiklių ar tirpiklių; jie gali pažeisti prietaiso plastikines dalis. Būkite atidūs, kad i prietaiso vidų nepatektų vandens. Vandeniuį patekus į elektros prietaisą padidėja elektros smūgio rizika.

LT

11.2 Techninė priežiūra

Prietaiso viduje nėra jokių dalių, kurioms būtina techninė priežiūra.

11.3 Atsarginių dalių užsakymas:

Užsakant atsargines dalis, būtina nurodyti tokius duomenis;

• Prietaisotipa

• Prietaiso artikulo numerj

• Prietaisotapatybės numerį

- Reikiamos dalies atsarginės dalies numerį. Dabartines kainas ir naujausią informaciją rasite tinklalapyje www.isc-gmbh.info

12. Utilizavimas ir antrinis panaudojimas

Prietaisas yra jpakuotas, kad gabenamas nebūtų sugadintas. Ši pakuotė yra žaliavinė medžiaga, tinkama panaudoti dar kartą arba perdirbti. Prietaisas ir jo priedai yra iš įvairių medžiagų, tokių kaip metalas ir plastikas. Sugedusių prietaisų negalima išmesti kartu su buitinėmis atliekomis. Siekiant prietaisą tinkamai utilizuoti, jį reikia atiduoti atitinkamam surinkimo punktui. Jeigu nežinote kur toks surinkimo punktas yra, pasiteiraukite komunaliniame ūkyje.

13. Laikymas

Prietaisą ir jo priedus laikykite tamsioje, sausoje, nešaltoje ir vaikams neprieinamoje vietoje. Geriausia laikyti 5–30 °C temperatūroje. Elektros prietaisą laikykite originalioje pakuotėje.

LT

Tik ES šalims

Elektros prietaisų neišmeskite kartu su buitinėmis atliekomis!

Remiantis ES elektros ir elektronikos atlieku direktyva 2012/19/EB ir jos perkélimu i nacionalinę teisinę bazę, panaudotus elektros prietaisus reikia surinkti ir perdirbti nekenkiant aplinkai.

Perdirbimas - gražinimo alternatyva:

Elektros prietaiso savininkas jpareigotas negražinti pasirinkta prietaisą, bet tinkamai jį utilizuoti. Tuo tikslu elektros ir elektronikos atliekos gali būti perduotos atliekų tvarkymu užsiimančioms įmonėms, kurios jas utilizuoja remdamiesi nacionaliniu atliekų perdirbimo pramonės ir atliekų tvarkymo įstatymu. Šis reikalavimas netaikomas elektros prietaisuose panaudotiems priedams ir pagalbinėms priemonėms, kurių sudėtyje nėra elektros dalių.

Perspausdinimas ar bet koks visų gaminio dokumentų visas ar dalinis dauginimas leidžiamas tik gavus aiškų iSC GmbH leidimą.

Teisę atlikti techninius pakeitimus pasiliekame sau

LT

Aptarnavimo informacija

Mes palaikome santykius visose šalyse, kurios nurodytos garantiniame dokumente. Kompetentingi aptarnavimo partnerių kontaktai yra pateikti garantinio dokumento kontaktuose. Jie yra Jūsų paslaugoms atliekant remontą, keičiant atsargines ir nusidėvėjusias dalis arba prireikus darbinių medžiagų.

Reikia atsižvelgti j tai, kad atitinkamos šio produkto detalės priklausomai nuo naudojimo arba natūraliai nusidėvi, arba yra reikalingos kaip darbinė medžiaga.

Kategorija Pavyzdys
Besidėvinčios detalės*	Elektrodų laikiklis, žirklės
Naudojamos medžiagos / dalys*
Detalių trūkumas

* netiekiamos kartu su prietaisu!

Esant defektui arba trükumui, prašome gedimo atveji registruoti internetu www.isc-gmbh.info. Prašome gedimą aprašyti tiksliai ir atsakyti j bet kokuu atveju pateikiamus klausimus:

• Ar prietaisas veikė, ar jau iš pradžių buvo sugedęs?
• Ar prieš sugendant ką nors pastebėjote (gedimo simptomas)?
- Nokia, jūsų nuomone, prietaiso funkcija veikia netinkamai (pagrindinis simptomas)? Aprašykite netinkamai veikiančią funkciją.

LT

Garantinis dokumentas

Gerbiami pirkėjai,

mūsų produktai yra prižiūrimi pagal griežtą kokybės kontrolę. Tačiau, jei šis prietaisas funkcionuotų netinkamai, kreipkitės į mūsų serviso tarnybą garantinėje kortelėje nurodytu adresu arba į artimiausius įgaliotuosius prekybos atstovus, iš kurių jsigijote prietaasą. Garantiniai reikalavimai galioja šiais atvejais:

1. Sios garantinės sąlygos reglamentuoja papildomas garantines paslaugas, kurias žemiau nurodytas gamintojas papildomai prie teisėtų garantijų suteikia savo naujo prietaiso pirkėjui. Ši garantija neturi įtakos teisėtiems garantinių paslaugų reikalavimams. Mūsų garantinio remonto darbai atliekami nemokamai.

2. Garantija suteikiama tik naujai jsigyto žemiau nurodyto gamintojo prietaiso defektams, kurie atsiran-da del medžiagos arba gamintojo klaidos. Mums nusprendus tokie prietaiso defektai yra pašalinami arba pakeičiamas prietaisas.

Isidémékite, kad mūsų prietaisai dėl savo konstrukcijos nepritaikyti naudoti gamyboje, amatuose ar pramonėje. Todėl garantijos sutartis negalioja, jeigu garantiniu laikotarpiu prietaisas buvo naudojamas verslo, amatų arba pramonės įmonėse arba buvo naudojamas atliekant panašios apkrovos darbus.

1. Garantijos nesuteikiame:

– Prietaiso gedimams, kurie atsiranda neatsižvelgus i montavimo instrukciją arba dėl neprofesionalios installacijos, neatsižvelgus i naudojimo instrukciją (pvz., prijungus prie netinkamos įtampos arba srovės) arba i techninės priežiūros ir saugos potvarkius, arba naudojant prietaisą nenormaliomis aplinkos sąlygomis, arba esant per mažai priežiūrai ir nepakankamai techninei priežiūrai.

– Prietaiso gedimams, kurie atsirado dėl neleistino arba netinkamo naudojimo (pvz., per daug ap-kraunant prietaisą arba naudojant neleistinus darbo įrankius ar reikmenis), dėl į prietaisą patekusių svetimkūnių (pvz., smėlio, akmenų arba dulkių, transportavimo pažeidimų), naudojant jėgą arba dėl kitų poveikių (pvz., gedimas nukritus ant žemės).

– Prietaiso gedimams arba jo dalims, susijusiems su naudojimo nulemtu, įprastu ir kitu natūraliu dévėjimusi.

1. Garantija galioja 60 mėnesius ir prasideda nuo prietaiso įsigijimo dienos. Atpažinus defektą, garantiniai reikalavimai turi būti pateikti per dvi savaites prieš pasibaigiant garantiniam laikotarpiui. Pasi-baigus garantiniam laikotarpiui, garantiniai reikalavimai nebepriimami. Atlikus remonta arba pakeitus prietaisą, garantinis laikotarpis nei prasitęsia, nei suteikiama prietaisui arba galbūt pakeistoms atsarginėms dalims nauja garantija. Tai galioja naudojantis ir technine priežiūra darbo vietoje.

2. Norėdami pateikti garantinį reikalavimą, užregistruokite sugedusį prietaisą svetainėje www.isc-gmbh.info. Jeigu mūsų garantija apima prietaiso gedimą, nedelsiant Jums bus grąžintas suremon-tuotas arba naujas prietaisas.

Pagal šios naudojimo instrukcijos aptarnavimo informaciją atkreipiame dėmesį dėl garantinių apribojimų, susijusių su nusidėvėjusiomis, darbinėmis ir trūkstamomis dalimis.
