LIETOŠANAS INSTRUKCIJA HES 200 Herkules

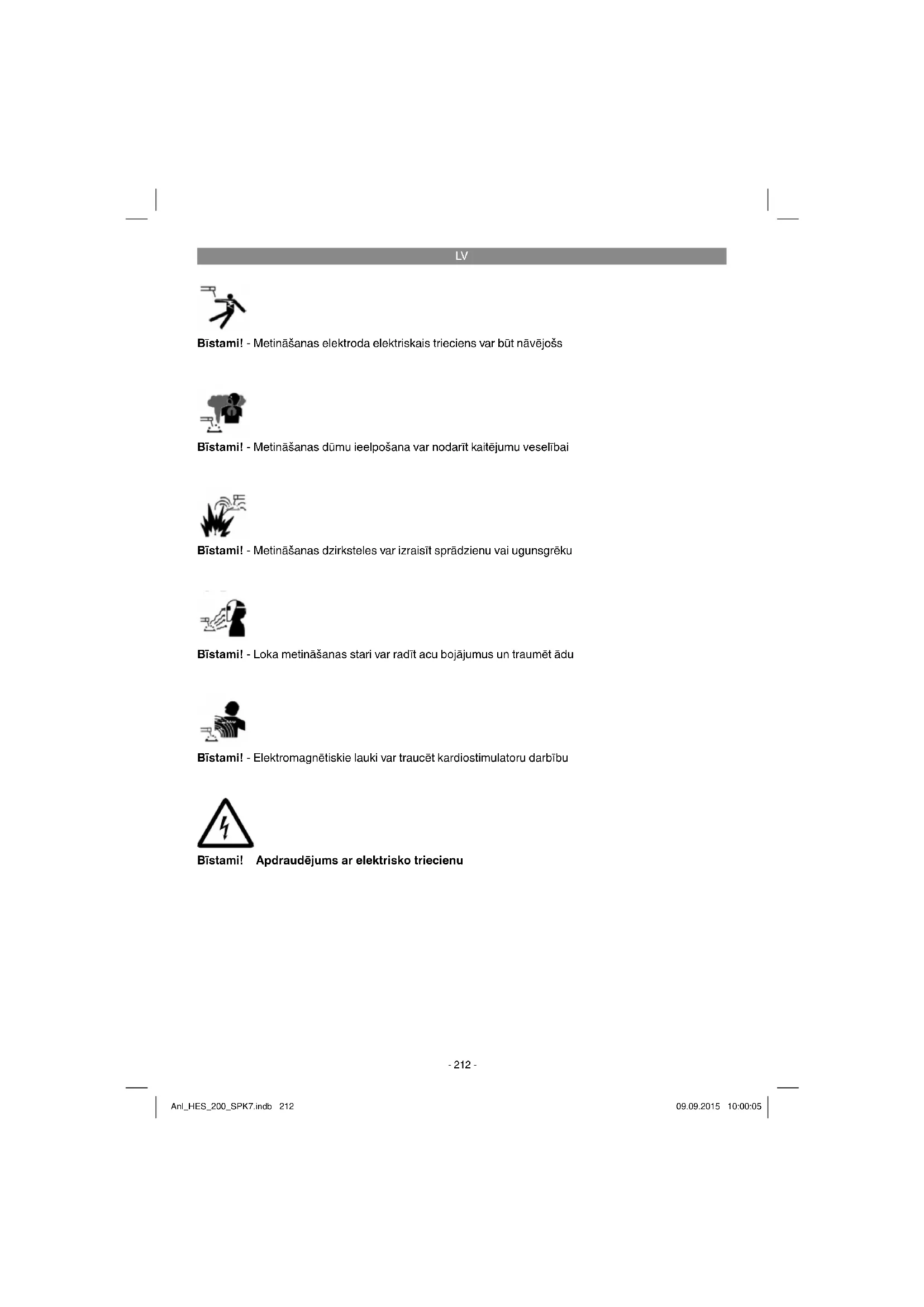

Bīstami! - Metināšanas elektroda elektriskais trieciens var būt nāvējošs Bīstami! - Metināšanas dūmu ieelpošana var nodarīt kaitējumu veselībai Bīstami! - Loka metināšanas stari var radīt acu bojājumus un traumēt ādu Bīstami! - Metināšanas dzirksteles var izraisīt sprādzienu vai ugunsgrēku Bīstami! - Elektromagnētiskie lauki var traucēt kardiostimulatoru darbību Bīstami! Apdraudējums ar elektrisko triecienu Anl_HES_200_SPK7.indb 212Anl_HES_200_SPK7.indb 212 09.09.2015 10:00:0509.09.2015 10:00:05LV

Bīstami! Lietojot ierīces, jāievēro vairāki drošības pasākumi, lai novērstu savainojumus un bojājumus, tāpēc rūpīgi izlasiet šo lietošanas instrukciju / drošības norādījumus. Saglabājiet šo informāciju, lai tā vienmēr būtu pieejama. Ja ierīce ir jānodod citai personai, lūdzu, iedodiet līdzi arī šo lietošanas instrukciju / drošības norādījumus. Ražotājs neuzņemas atbildību par negadījumiem vai zaudējumiem, kas rodas, ja neņem vērā šo instrukciju un drošības norādījumus.

1. Drošības norādījumi

Ar atbilstošajiem drošības norādījumiem iepazīstieties pievienotajā burtnīciņā. Bīstami! Izlasiet visus drošības norādījumus un ins- trukcijas. Neievērojot drošības norādījumus un instrukcijas, var gūt elektrisko triecienu, apdegu- mus un/vai smagas traumas. Uzglabājiet visus drošības norādījumus un instrukcijas, lai tos nepieciešamības gadījumā varētu izmantot nākotnē. Drošības elementi a) Apdraudējums ar elektrisko triecienu: metināšanas elektroda elektriskais trieci- ens var būt nāvējošs. Nemetiniet lietus vai snigšanas laikā. Lietojiet sausus, izolējošus cimdus. Nesatveriet elektrodu kailām rokām. Nelietojiet slapjus vai bojātus cimdus. Aizsargājiet sevi pret elektrisko triecienu ar izolāciju attiecībā pret darba detaļu. Neatve- riet iekārtas vāku. b) Apdraudējums ar metināšanas dūmiem: metināšanas dūmu ieelpošana var nodarīt kaitējumu veselībai. Neturiet galvu dūmos. Lietojiet iekārtas atvērtās zonās. Dūmu izvadīšanai lietojiet ventilāciju. c) Apdraudējums ar metināšanas dzirkstelēm: metināšanas dzirksteles var izraisīt sprādzienu vai ugunsgrēku. Metināšanas vietas tuvumā nedrīkst at- rasties uzliesmojošas vielas. Nemetiniet blakus uzliesmojošām vielām. Metināšanas dzirksteles var izraisīt ugunsgrēku. Tuvumā jābūt sagatavotam ugunsdzēsības aparātam un novērotājam, kurš to nekavējoties var izmantot. Nemetiniet uz bunkuriem vai citām slēgtām tvertnēm. d) Apdraudējums ar loka metināšanas sta- riem: loka metināšanas stari var radīt acu bojājumus un traumēt ādu. Lietojiet cepuri un aizsargbrilles. Lietojiet trokšņu slāpēšanas austiņas un apģērbu ar augstu, noslēgtu apkakli. Lietojiet metināšanas aizsargķiveri un nevainojama izmēra fi ltrus. Lietojiet pilnīgu ķermeņa aizsardzību. e) Apdraudējums ar elektromagnētiskajiem laukiem: metināšanas strāva rada elektromagnētiskos laukus. Nelietojiet kopā ar medicīniskajiem implantātiem. Nekad netiniet metināšanas vadus ap ķermeni. Ar savilcēju sasieniet kopā metināšanas vadus.

2. Ierīces apraksts un piegādes

2.1 Ierīces apraksts (1. attēls)

1. Elektroda turētājs

3. Metināšanas strāvas regulēšanas disks

4. Pārslēdzējs (230 V/400 V)

5. Pārkaršanas kontrollampiņa

6. Darba kontrollampiņa

7. Metināšanas strāvas skala

8. Rokturis pārnēsāšanai

13. Metināšanas aizsargs

2.2 Piegādes komplekts

Lūdzam pārbaudīt, vai prece ir piegādāta pilnībā atbilstoši piegādes komplektācijas aprakstam. Ja preces komplektācija nav pilnīga, lūdzam vērsties mūsu apkopes centrā vai tirdzniecības vietā, kur Jūs ierīci iegādājāties, piecu darba dienu laikā no preces iegādes brīža, uzrādot derīgu pirkuma dokumentu. Lūdzam ņemt vērā garantijas tabulu, kas ir pievienota šīs instrukcijas beigās sadaļā, kurā sniegta informācija par apkalpošanu.

Atveriet iepakojumu un uzmanīgi izņemiet no tā ierīci.

Noņemiet iepakojuma materiālu, kā arī iepa- kojuma un transportēšanas stiprinājumus (ja ir).

P ārbaudiet, vai piegādes komplekts ir pilnīgs.

P ārbaudiet, vai ierīces un piederumu daļas transportēšanas laikā nav bojātas.

P ēc iespējas uzglabājiet iepakojumu līdz ga- rantijas termiņa beigām. Anl_HES_200_SPK7.indb 213Anl_HES_200_SPK7.indb 213 09.09.2015 10:00:0509.09.2015 10:00:05LV Bīstami! Ierīce un iepakojuma materiāls nav bērnu rotaļlietas! Bērni nedrīkst rotaļāties ar plastikāta maisiņiem, plēvēm un sīkām detaļām! Pastāv norīšanas un nosmakšanas risks!

Rokturis pārnēsāšanai (8)

Montāžas materiāls (a-s)

Oriģinālā lietošanas instrukcija

3. Mērķim atbilstoša lietošana

Ar elektrometināšanas ierīci var metināt dažādus materiālus, izmantojot atbilstīgus segtos elektro- dus. Ierīci drīkst izmantot tikai paredzētajiem mērķiem. Ikviena lietošana, kas pārsniedz minētos mērķus, nav noteikumiem atbilstoša. Par visa veida bojājumiem vai savainojumiem ir atbildīgs lietotājs/operators, nevis ražotājs. Lūdzam ņemt vērā to, ka mūsu ierīces atbilstoši priekšrakstam nav konstruētas profesionālai, amatnieciskai vai rūpnieciskai izmantošanai. Mēs neuzņemsimies nekādu garantiju, ja ierīce izman- tota komerciālos, amatniecības vai rūpniecības uzņēmumos, kā arī tamlīdzīgos papilddarbos.

4. Simboli un tehniskie dati

EN 60974-1 Eiropas standarts „Lokmetināšanas iekārtas.

6. daļa: Iekārtas ar ierobežotām funkcijām”

Simbols apzīmē metināšanas strāvas avotus, kas piemēroti metināšanai vidē ar paaugstinātu elekt- risko bīstamību! ~ 50 Hz Maiņstrāva un frekvences aprēķinātā vērtība [Hz]

Nominālais tukšgaitas spriegums [V] 200A/28 V Maksimālā metināšanas strāva un atbilstīgs normētais darba spriegums [A/V]

Metināšanas spriegums [V]

Metināšanas strāva [A] 3 ~ 50 Hz Elektrotīkla ieeja; fāzu skaits, kā arī maiņstrāvas simbols un frekvences aprēķinātā vērtība

1max Elektrotīkla strāvas lielākā aprēķinātā vērtība [A]

1eff Lielākās elektrotīkla strāvas faktiskā vērtība [A] IP 21 S Aizsardzības pakāpe

Skat. 2., 10.-20. attēlu. 5.1. Metināšanas aizsarga (13) montāža

Metināšanas stiklu (l) un tam virsū esošo caurspīdīgo aizsargstiklu (m) ievietojiet aiz- sargstikla rāmī (k) (3. attēls).

Aizsargstikla aiztures tapas (q) iespiediet metināšanas aizsarga rāmja (s) ārējos urbu- mos (4. attēls).

Aizsargstikla rāmi (k) ar metināšanas stiklu (l) un caurspīdīgo aizsargstiklu (m) ievietojiet metināšanas aizsarga rāmja (s) padziļinājumā no iekšpuses, aizsargstikla turētājieliktņus (n) spiediet uz aizsargstikla aiztures tapām (q), līdz tie nofiksējas, lai nostiprinātu aizsargsti- kla rāmi (k). Caurspīdīgajam aizsargstiklam (m) ir jāatrodas ārpusē (5. attēls).

Metināšanas aizsarga rāmja (s) augšmalu lociet uz iekšu (6./1. attēls) un ielociet augšmalas stūrus (6./2. attēls). Tagad metināšanas aizsarga rāmja (s) ārmalas lociet uz iekšu (6./3. attēls) un augšmalas stūrus savienojiet ar ārmalām, stipri saspiežot tos savā starpā. Nofiksējot aiztures tapas, katrā pusē ir jāsadzird 2 skaidri klikšķi (6./4. attēls).

Ja metināšanas aizsarga abi augšējie stūri ir savienoti atbilstoši tam, kā ir parādīts

7. attēlā, roktura skrūves (p) no ārpuses ievi-

etojiet metināšanas aizsarga 3 caurumos (8. attēls).

Apgrieziet otrādi metināšanas aizsar- gu un uzvirziet rokturi (r) uz 3. roktura skrūvju (p) vītnes. Rokturi (r) pieskrūvējiet pie metināšanas aizsarga ar 3. roktura uzgriežņiem (o) (9. attēls).

Šo metināšanas ierīci var lietot ar 230 V un 400 V lielu nominālo spriegumu. Ar attēloto grozāmo slēdzi (4) var noregulēt nepieciešamo nominālo spriegumu. Lūdzam ievērot turpmāk norādītos lietošanas noteikumus: 3 ~ 16 A max. 200 A Ievērojiet šādus norādījumus, lai izvairītos no ugunsgrēka, elektrošoka vai cilvēku savainošanas riska:

Nekad nelietojiet ierīci ar 400 V lielu nominālo spriegumu, ja ierīce ir iestatīta lietošanai ar 230 V spriegumu. Uzmanību! Ugunsgrēka bīstamība!

Pirms nominālā sprieguma regulēšanas atvi- enojiet ierīci no elektrotīkla.

Nominālā sprieguma regulēšana metināšanas ierīces darbības laikā ir aizlieg- ta.

Pirms metināšanas ierīces lietošanas nodrošiniet, lai noregulētais ierīces nominālais spriegums atbilstu strāvas avota nominālajam spriegumam. Piezīme: Metināšanas ierīce ir aprīkota ar 400V~16 A Ce- Con kontaktdakšu. Ja metināšanas ierīce ir jālieto ar 230 V~ spriegumu, ir jāizmanto klātpievienotais adaptera kabelis Nr. 12. Anl_HES_200_SPK7.indb 215Anl_HES_200_SPK7.indb 215 09.09.2015 10:00:0509.09.2015 10:00:05LV

7. Sagatavošanās metināšanas

darbiem Zemējuma spaili (-) (2) nostiprina tieši uz metināmās detaļas vai uz paliktņa, uz kura novie- tota metināmā detaļa. Uzmanību, gādājiet, lai tai būtu tiešs kontakts ar metināmo detaļu. Tādēļ izvairieties no lakotām virsmām un/vai izolācijas materiāliem. Elektroda turētāja kabeļa galā ir īpaša spaile, kas paredzēta elektroda iespīlēšanai. Metināšanas laikā vienmēr jāizmanto metinātāja sejas aizsargs. Tas aizsargā acis pret elektriskā loka izvadīto gaismas starojumu un tomēr nodrošina metināmās detaļas skaidru redzamību.

• Pēc tam, kad esat saslēguši visus elektroapgādes un metināšanas strāvas ķēdes elektriskos sa- vienojumus, varat rīkoties sekojoši: Ievadiet elektroda nesegto galu elektroda turētājā (1) un zemējuma spaili (-) (2) savienojiet ar metināmo detaļu. Turklāt ievērojiet, lai tai būtu labs elektriskais kontakts. Ar slēdzi (4) ieslēdziet aparātu un noregulējiet metināšanas strāvu ar rokriteni (3). Atkarībā no elektroda, kādu gribat izmantot. Turiet sejas priekšā metinātāja sejas aizsar- gu un parīvējiet elektroda galu uz metināmās detaļas, izpildot kustību, kas līdzīga sērkociņa aizdedzināšanai. Tā ir vislabākā metode, lai aizdedzinātu elektrisko loku. Izmēģiniet uz parau- ga, vai esat izvēlējušies pareizo elektrodu un strāvas stiprumu. Elektroda Ø (mm)
• Metināšanas strāva (A) 2 p. 40
• -80 A 2,5 p. 60
• - 110 A 3,2 p. 80
• - 160 A 4 - 200 A Uzmanību! Neklaudziniet ar elektrodu pa detaļu, tādā veidā var rasties bojājums un var tikt apgrūtināta elektriskā loka aizdedzināšana. Kolīdz elektriskais loks ir aizdedzies, mēģiniet ieturēt atstatumu līdz detaļai, kas atbilstu izmantojamā elektroda diametram. Metināšanas laikā atstatumam vajadzētu saglabāties pēc iespējas nemainīgam. Elektroda slīpumam darba virzienā vajadzētu būt 20/30 grādu lielam. Izlietoto elektrodu izņemšanai vai tikko sametināto detaļu kustināšanai vienmēr izman- tojiet knaibles. Lūdzu, ņemiet v ērā to, ka pēc metināšanas elektroda turētājs (1) vienmēr jānovieto izolētā veidā. Izdedžus drīkst noņemt no šuves tikai pēc atdzišanas. Ja jāturpina pārtrauktas metinātās šuves metināšana, vis- pirms no šuves atkārtotā sākuma vietas ir jānovāc izdedži. p. 120

9. Aizsardzība pret pārkaršanu

Metināšanas aparāts ir aprīkots ar aizsardzību pret pārkaršanu, kas pasargā metināšanas transformatoru no pārkaršanas. Ja nostrādā aizsardzība pret pārkaršanu, uz aparāta iedegas kontrollampiņa (5). Ļaujiet metināšanas aparātam kādu laiku atdzist.

10. Tīkla pieslēguma vada nomaiņa

Bīstami! Ja šīs ierīces tīkla pieslēguma vads tiek sabojāts, ražotājam vai servisa dienestam, vai atbilstoši kvalifi cētai personai tas ir jānomaina, lai izvairītos no iespējamā apdraudējuma.

11. Tīrīšana, apkope un rezerves

daļu pasūtīšana Bīstami! Pirms jebkādiem tīrīšanas darbiem atvienojiet kontaktdakšu.

Uzturiet aizsargmehānismus, gaisa sprau- gas un motora korpusu maksimāli tīrus no putekļiem un netīrumiem. Noberziet ierīci ar tīru drānu vai nopūtiet ar zema spiediena gaisu.

Ierīci ieteicams tīrīt tūlīt pēc katras lietošanas.

Regulāri tīriet ierīci ar mitru drānu un nelielu daudzumu šķidro ziepju. Nelietojiet tīrīšanas līdzekļus vai šķīdinātājus, kas varētu bojāt ierīces plastmasas detaļas. Jārūpējas, lai ierīces iekšpusē neiekļūtu ūdens. Ūdens iekļūšana elektroierīcē palielina elektrošoka risku. Anl_HES_200_SPK7.indb 216Anl_HES_200_SPK7.indb 216 09.09.2015 10:00:0509.09.2015 10:00:05LV

Ierīces iekšpusē neatrodas nekādas citas detaļas, kurām būtu jāveic apkope.

11.3 Rezerves daļu pasūtīšana

Pasūtot rezerves daļas, jānorāda šāda informācija:

ierīces identifikācijas numurs;

nepieciešamās rezerves daļas numurs. Pašreizējās cenas un informācija ir pieejama tīmekļa vietnē www.isc-gmbh.info.

12. Utilizācija un otrreizējā

izmantošana Ierīce atrodas iepakojumā, lai izvairītos no bojājumiem transportēšanas laikā. Iepakojums ir izejmateriāls un to var izmantot atkārtoti vai nodot izejvielu apritē. Ierīce un tās piederumi ir no dažādiem materiāliem, piemēram, metāla un plastmasas. Bojātas detaļas nav sadzīves atkri- tumi. Lai nodrošinātu tehniski pareizu utilizāciju, ierīce jānodod attiecīgā savākšanas vietā. Ja Jums nav zināma šāda savākšanas vieta, jautājiet pašvaldībā.

Glabājiet ierīci un tās piederumus tumšā, sausā, no sala pasargātā un bērniem nepieejamā vietā. Vēlamā glabāšanas temperatūra ir 5–30˚C. Uzglabājiet elektroierīci oriģinālajā iepakojumā. Anl_HES_200_SPK7.indb 217Anl_HES_200_SPK7.indb 217 09.09.2015 10:00:0509.09.2015 10:00:05LV

Tikai ES valstīm Neizmetiet elektroierīces sadzīves atkritumos! Saskaņā ar Eiropas direktīvu 2012/19/EK par nolietotajām elektriskajām un elektroniskajām ierīcēm un tās transponēšanu nacionālajā likumdošanā nolietotās elektroierīces ir jāsavāc atsevišķi un jānodod atkārtotai izmantošanai atbilstoši apkārtējās vides prasībām. Otrreizējā izmantošana kā alternatīva atpakaļnosūtīšanas prasībai: Tā vietā, lai nosūtītu atpakaļ nolietoto elektroierīci, tās īpašniekam kā alternatīva ir uzlikts pienākums sadarboties pienācīgas izmantošanas ietvaros īpašuma tiesību nodošanas gadījumā. Nolietoto ierīci šajā gadījumā var nodot arī atpakaļpieņemšanas uzņēmumā, kas veic tās likvidēšanu atbilstoši nacionālajam likumam par cirkulācijas saimniecību un atkritumiem. Tas neattiecas uz nolietotajām ierīcēm pievienoto piederumu detaļām un palīglīdzekļiem bez elektriskajām sastāvdaļām. Ražojuma dokumentācijas un pavaddokumentu pārdrukāšana vai citāda izplatīšana, arī fragmentāri ir atļauta tikai ar skaidru iSC GmbH piekrišanu. Paturētas tiesības veikt tehniskas izmaiņas Anl_HES_200_SPK7.indb 218Anl_HES_200_SPK7.indb 218 09.09.2015 10:00:0509.09.2015 10:00:05LV

Informācija par apkalpošanu Visās valstīs, kas minētas garantijas talonā, mums ir kompetenti partneri apkopes jautājumos, viņu kontaktinformācija ir norādīta garantijas talonā. Šie partneri ir Jūsu rīcībā saistībā ar visiem apkalpošanas jautājumiem, piemēram, remontu, rezerves detaļu un dilstošo detaļu nodrošināšanu vai patēriņa materiālu saņemšanu. Ņemiet vērā, ka šajā izstrādājumā ir daļas, kas nodilst atbilstošas vai dabiskas izmantošanas gaitā, respektīvi, ir detaļas, kas nepieciešamas kā patēriņa materiāli. Kategorija Piemērs Dilstošas detaļas* Elektroda turētājs, zemējuma knaibles Izlietojamie materiāli/izlietojamās detaļas* Tr ūkstošas detaļas

• Nav noteikti jābūt piegādes komplektā! Ja atklājat defektus vai kļūmes, lūdzam pieteikt kļūmes gadījumu interneta vietnē www.isc-gmbh.info. Lūdzam ņemt vērā, ka kļūmi nepieciešams precīzi aprakstīt un ir jāatbild uz šādiem jautājumiem:

Vai ierīce jau vienreiz ir darbojusies vai arī jau sākotnēji tai ir bijis kāds defekts?

Vai pirms defekta rašanās ir novērots kaut kas neparasts (simptoms pirms defekta)?

Kādā ziņā, pēc Jūsu domām, ierīce darbojas nepareizi (galvenais simptoms)? Raksturojiet šo nepareizo darbību. Anl_HES_200_SPK7.indb 219Anl_HES_200_SPK7.indb 219 09.09.2015 10:00:0509.09.2015 10:00:05LV

Garantijas talons Ļoti cienītā kliente, augsti godātais klient! Mūsu ražojumu kvalitāte tiek stingri kontrolēta. Ja šī ierīce tomēr kādreiz nedarbojas nevainojami, mēs to ļoti nožēlojam un lūdzam Jūs vērsties mūsu apkopes dienestā, kura adrese norādīta šajā garantijas talonā, vai tirdzniecības vietā, kurā Jūs šo ierīci iegādājāties. Lai iesniegtu garantijas prasības, jāievēro turpmāk minētie nosacījumi:

1. Šie garantijas noteikumi noteic papildu garantijas pakalpojumus, kurus turpmāk minētais ražotājs

apņemas veikt savu jauno ierīču pircējiem papildus likumā paredzētajai garantijai. Jūsu likumīgā

garantijas prasības šī garantija neskar. Mūsu garantijas pakalpojumi Jums ir bez maksas.

2. Garantijas pakalpojumi attiecas tikai uz jūsu iegādātās turpmāk minētā ražotāja izgatavotās jaunās

ierīces trūkumiem, kuru cēlonis ir materiāla vai ražošanas kļūda, un pēc mūsu izvēles iekļauj šo ierīces trūkumu novēršanu vai ierīces apmaiņu. Ņemiet vērā, ka mūsu ierīces nav konstruētas izmantošanai komerciālām, amatniecības vai profesionālām vajadzībām, tādēļ garantijas līgums nav spēkā, ja ierīce garantijas laikā ir tikusi iz- mantota komerciālos, amatniecības un rūpniecības uzņēmumos vai arī līdzīgi noslogota.

3. Mūsu garantija neattiecas uz šādiem defektiem:

– ierīces bojājumi, kas radušies montāžas instrukcijas neievērošanas vai nekvalitatīvas uzstādīšanas, lietošanas instrukcijas prasību neievērošanas (piemēram, neatbilstoša elektrotīkla sprieguma vai strāvas veida pieslēgšanas) vai apkopes un drošības noteikumu neievērošanas, ierīces pakļaušanas neatbilstošiem vides apstākļiem vai tās nepareizas uzturēšanas un apkopes dēļ; – ierīces bojājumi, kas radušies nepareizas un neatbilstošas izmantošanas dēļ (piemēram, ierīces pārslogošana vai neatbilstošu darba instrumentu vai piederumu izmantošana), vai, ja ierīcē iekļūst svešķermeņi (piemēram, smiltis, akmeņi vai putekļi, bojājumi transportējot), vai fi ziska spēka lietošanas vai citas iedarbības dēļ (piemēram, bojājumi, nometot zemē); – ierīces vai tās daļu bojājumi, kuru cēlonis ir to nodilums atbilstošas, parastas vai citādas izmantošanas laikā.

4. Garantijas termiņš ir 60 mēneši, un tas sākas ar ierīces pirkšanas dienu. Garantijas prasības ir

iesniedzamas pirms termiņa izbeigšanās, divu nedēļu laikā no brīža, kad esat atklājuši defektu. Ga- rantijas prasību iesniegšana pēc termiņa izbeigšanās nav iespējama. Ierīces remonta vai apmaiņas rezultātā garantijas termiņš netiek ne pagarināts, kā arī netiek noteikts jauns garantijas termiņš, ne attiecībā uz ierīci, ne uz tajā iespējams iemontētajām rezerves daļām. Tas pats ir spēkā arī, veicot apkalpošanu uz vietas.

5. Lai iesniegtu garantijas prasību, lūdzam reģistrēt bojāto ierīci šādā adresē: www.isc-gmbh.info.

Ja ierīces defekts ir attiecināms uz mūsu garantijas pakalpojumiem, Jūs nekavējoties saņemsiet saremontētu vai jaunu ierīci. Atgādinām, ka attiecībā uz dilstošajām, patēriņa un brāķētajām detaļām saskaņā ar šajā lietošanas instrukcijā minēto informāciju par apkalpošanu ir spēkā garantijas ierobežojumi. Anl_HES_200_SPK7.indb 220Anl_HES_200_SPK7.indb 220 09.09.2015 10:00:0509.09.2015 10:00:05LT
