LIETOŠANAS INSTRUKCIJA HSG 190D Herkules

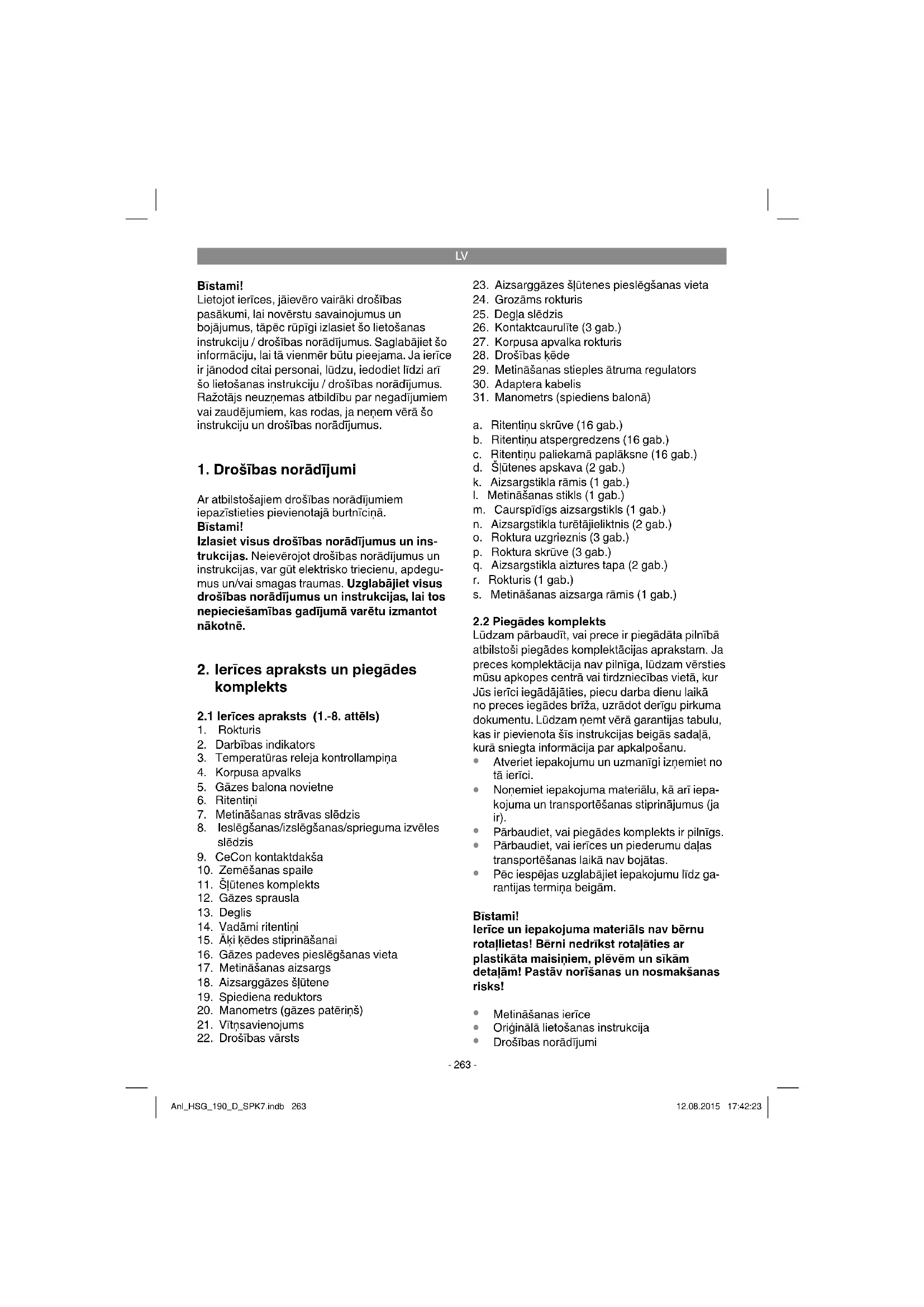

Bīstami! Lietojot ierīces, jāievēro vairāki drošības pasākumi, lai novērstu savainojumus un bojājumus, tāpēc rūpīgi izlasiet šo lietošanas instrukciju / drošības norādījumus. Saglabājiet šo informāciju, lai tā vienmēr būtu pieejama. Ja ierīce ir jānodod citai personai, lūdzu, iedodiet līdzi arī šo lietošanas instrukciju / drošības norādījumus. Ražotājs neuzņemas atbildību par negadījumiem vai zaudējumiem, kas rodas, ja neņem vērā šo instrukciju un drošības norādījumus.

1. Drošības norādījumi

Ar atbilstošajiem drošības norādījumiem iepazīstieties pievienotajā burtnīciņā. Bīstami! Izlasiet visus drošības norādījumus un ins- trukcijas. Neievērojot drošības norādījumus un instrukcijas, var gūt elektrisko triecienu, apdegu- mus un/vai smagas traumas. Uzglabājiet visus drošības norādījumus un instrukcijas, lai tos nepieciešamības gadījumā varētu izmantot nākotnē.

2. Ierīces apraksts un piegādes

2.1 Ierīces apraksts (1.-8. attēls)

2. Darbības indikators

3. Temperatūras releja kontrollampiņa

7. Metināšanas strāvas slēdzis

8. Ieslēgšanas/izslēgšanas/sprieguma izvēles

10. Zemēšanas spaile

14. Vadāmi ritentiņi

15. Āķi ķēdes stiprināšanai

16. Gāzes padeves pieslēgšanas vieta

17. Metināšanas aizsargs

20. Manometrs (gāzes patēriņš)

23. Aizsarggāzes šļūtenes pieslēgšanas vieta

29. Metināšanas stieples ātruma regulators

Lūdzam pārbaudīt, vai prece ir piegādāta pilnībā atbilstoši piegādes komplektācijas aprakstam. Ja preces komplektācija nav pilnīga, lūdzam vērsties mūsu apkopes centrā vai tirdzniecības vietā, kur Jūs ierīci iegādājāties, piecu darba dienu laikā no preces iegādes brīža, uzrādot derīgu pirkuma dokumentu. Lūdzam ņemt vērā garantijas tabulu, kas ir pievienota šīs instrukcijas beigās sadaļā, kurā sniegta informācija par apkalpošanu.

Atveriet iepakojumu un uzmanīgi izņemiet no tā ierīci.

Noņemiet iepakojuma materiālu, kā arī iepa- kojuma un transportēšanas stiprinājumus (ja ir).

P ārbaudiet, vai piegādes komplekts ir pilnīgs.

P ārbaudiet, vai ierīces un piederumu daļas transportēšanas laikā nav bojātas.

P ēc iespējas uzglabājiet iepakojumu līdz ga- rantijas termiņa beigām. Bīstami! Ierīce un iepakojuma materiāls nav bērnu rotaļlietas! Bērni nedrīkst rotaļāties ar plastikāta maisiņiem, plēvēm un sīkām detaļām! Pastāv norīšanas un nosmakšanas risks!

Oriģinālā lietošanas instrukcija

3. Mērķim atbilstoša lietošana

Aizsarggāzes metināšanas ierīce ir piemērota tikai tērauda metināšanai ar MAG metināšanas metodi (elektriskā loka metināšana aktīvās gāzes vidē), izmantojot atbilstošas metināšanas stieples un gāzes. Ierīci drīkst izmantot tikai paredzētajiem mērķiem. Ikviena lietošana, kas pārsniedz minētos mērķus, nav noteikumiem atbilstoša. Par visa veida bojājumiem vai savainojumiem ir atbildīgs lietotājs/operators, nevis ražotājs. Būtiska norāde par elektropieslēgumu Ierīce atbilst A klasei saskaņā ar standartu EN 60974-10, proti, tā nav paredzēta lietošanai dzīvojamās zonās, kur elektroapgāde notiek no publiskas zemsprieguma apgādes sistēmas, jo nelabvēlī gos elektrotīkla apstākļos ierīce var izraisīt traucējumus. Ja vēlaties lietot ierīci dzīvojamās zonās, kur elektroapgāde notiek no publiskas zemsprieguma apgādes sistēmas, ir jāizmanto elektromagnētiskais fi ltrs, kas elektromagnētiskos traucējumus mazina tiktāl, ka tie vairs netraucē lietotājus. Rūpnieciskās vai citās zonās, kur elektroapgāde nenotiek no publiskas zemsprieguma apgādes sistēmas, ierīci var lietot, neizmantojot šādu fi ltru. Vispārīgi drošības pasākumi Lietotājs ir atbildīgs par ierīces tehniski pareizu uzstādīšanu un lietošanu atbilstoši ražotāja norādījumiem. Ja tiek konstatēti elektromagnētiskie traucējumi, lietotājs ir atbildīgs par to novēršanu ar iepriekš sadaļā „Būtiska norāde par elektropieslēgumu” minētajiem tehnis- kajiem palīglīdzekļiem. Emisijas mazināšana Galvenā elektroapgāde Metināšanas ierīce jāpieslēdz galvenajai elektroapgādei saskaņā ar ražotāja norādījumiem. Ja rodas traucējumi, iespējams, jāveic papildu pasākumi, piemēram, galvenajai elektroapgādei jāuzstāda fi ltrs (skat. iepriekš sadaļu „Būtiska norāde par elektropieslēgumu”). Metināšanas vadam jābūt iespējami ī sam. Elektrokardiostimulatori Pirms tuvošanās elektriskā loka, griešanas, izdedzināšanas vai punktu metināšanas iekārtām personām, kuras lieto elektronisku dzīvības uzturēšanas ierīci (piemēram, elektrokardiosti- mulatoru u. c.), ir jākonsultējas ar savu ārstu, lai pārliecinātos, ka magnētiskie lauki savienojumā ar stipru elektrisko strāvu neietekmēs viņu ierīces. Komerciālajā lietošanā garantijas laiks ir 12 mēnešu, patērētājiem — 24 mēneši, un tas sākas no ierīces iegādes brīža.

4. Simboli un tehniskie dati

EN 60974-1 Eiropas standarts par lokmetināšanas iekārtām un barošanas avotiem ar ierobežotu ieslēgšanas ilgumu

Nominālais tukšgaitas spriegums

1 max Maksimālās elektrotīkla strāvas aprēķinātā vērtība

Metināšanas strāva ~ 50 Hz Elektrotīkla frekvence IP 21 Aizsardzības pakāpe

Elektriskā lokmetināšana inertās un aktīvās gāzes vidē, iekļaujot pulvera stieples lietošanu Pazeminošās raksturlīknes simbols Transformators Drošinātājs ar nominālo vērtību ampēros elektrotīkla pieslēgumā Neglabājiet vai neizmantojiet ierīci mitrā vai slapjā vidē vai lietus laikā Pirms metināšanas ierīces lietošanas rūpīgi izla- siet un ievērojiet lietošanas instrukciju T īkla pieslēgums: ................ 230 V/400 V ~ 50 Hz Metināšanas strāva: ....... 25-160 A (maks. 190 A) Ieslēgšanas ilgums X%:

Metināšanas strāva I

• V Metināšanas stieples spole (maks.): p. 5
• kg Metināšanas stieples diametrs: p. 0
• ,6/0,8/1,0 mm Drošinātājs: p. 16
• A Svars: ,3 kg Metināšanas laiks ir norādīts darbam 40°C apkārtējās vides temperatūrā. p. 36

5. Darbības pirms ekspluatācijas

uzsākšanas 5.1. Montāža (5.-21. attēls)

5.1.1. Nevadāmo un vadāmo ritentiņu (6/14)

montāža Uzmontējiet nevadāmos ritentiņus (6) un vadāmos ritentiņus atbilstoši (14) tam, kā parādīts 7., 9., 10. un 11. attēlā.

5.1.2. Metināšanas aizsarga (17) montāža

Metināšanas stiklu (l) un tam virsū esošo caurspīdīgo aizsargstiklu (m) ievietojiet aiz- sargstikla rāmī (k) (12. attēls).

Aizsargstikla aiztures tapas (q) iespiediet metināšanas aizsarga rāmja (s) ārējos urbu- mos (13. attēls).

Aizsargstikla rāmi (k) ar metināšanas stiklu (l) un caurspīdīgo aizsargstiklu (m) ievietojiet metināšanas aizsarga rāmja (s) padziļinājumā no iekšpuses, aizsargstikla turētājieliktņus (n) spiediet uz aizsargstikla aiztures tapām (q), līdz tie nofiksējas, lai nostiprinātu aizsargsti- kla rāmi (k). Caurspīdīgajam aizsargstiklam (m) ir jāatrodas ārpusē (14. attēls).

Metināšanas aizsarga rāmja (s) augšmalu lociet uz iekšu (15./1. attēls) un ielociet augšmalas stūrus (15./2. attēls). Tagad metināšanas aizsarga rāmja (s) ārmalas lociet uz iekšu (15./3. attēls) un augšmalas stūrus savienojiet ar ārmalām, stipri saspiežot tos savā starpā. Nofiksējot aiztures tapas, katrā pusē ir jāsadzird 2 skaidri klikšķi (15./4. attēls).

Ja metināšanas aizsarga abi augšējie stūri ir savienoti atbilstoši tam, kā ir parādīts 16. attēlā, roktura skrūves (p) no ārpuses ievie- tojiet metināšanas aizsarga 3 caurumos (17. attēls).

Apgrieziet otrādi metināšanas aizsar- gu un uzvirziet rokturi (r) uz 3. roktura skrūvju (p) vītnes. Rokturi (r) pieskrūvējiet pie metināšanas aizsarga ar 3. roktura uzgriežņiem (o) (18. attēls). Anl_HSG_190_D_SPK7.indb 265Anl_HSG_190_D_SPK7.indb 265 12.08.2015 17:42:2312.08.2015 17:42:23LV

5.2.Gāzes pieslēgšanas vieta

(4.-6., 19.-25. attēls)

Metinot ar vienlaidu stiepli, ir nepieciešama gāzes aizsardzība, aizsarggāzes komponējums ir atkarīgs no izvēlētās metināšanas metodes: Aizsarggāze CO2 Argon/CO2 Metināmais metāls Neleģēts tērauds

5.2.2. Gāzes balona montāža uz ierīces

(19.-25. attēls) Gāzes balons nav iekļauts piegādes komplektā! Uzmontējiet gāzes balonu atbilstoši tam, kā parādīts 19.-21. attēlā. Pievērsiet uzmanību drošības ķēdes (28) nostiprinājumam un tam, lai metināšanas ierīce atrastos stabilā pozīcijā. Bīstami! Uz gāzes balona novietnes (19./5. attēls) drīkst uzstādīt tikai gāzes balonus, kuru maksimālais tilpums nepārsniedz 20 litrus. Iz- mantojot lielāka tilpuma gāzes balonus, pastāv apgāšanās risks, tādēļ tos drīkst uzstādīt tikai bla- kus ierīcei. Ja gāzes balons tiek uzstādīts blakus ierīcei, tad tas ir jāaizsargā pret apgāšanos!

5.2.3. Gāzes balona pieslēgšana

Pēc aizsargvāciņa (22./A attēls) noņemšanas mazliet atveriet balona ventili (22./B attēls) virzienā prom no sevis. Vajadzības gadījumā notīriet savienojuma vītni (22./C attēls) no netīrumiem ar sausu lupa- tu, neizmantojot nekādus tīrīšanas līdzekļus. Pārbaudiet, vai ir pieejams spiediena reduktora (19) blīvējums un vai tas atrodas nevainojamā stāvoklī. Spiediena reduktoru (19) uzskrūvējiet uz gāzes balona savienojuma vītnes (23./C attēls) pulksteņrādītāja virzienā (23. attēls). Abas šļūtenes apskavas (d) uzvirziet uz aizsarggāzes šļūtenes (18). Aizsarggāzes šļūteni (18) uzsprau- diet uz aizsarggāzes šļūtenes pieslēgšanas vietas (23) pie spiediena reduktora (19) un uz gāzes pa- deves pieslēgšanas vietas (16) pie metināšanas ierīces un abas pieslēgšanas vietas nostipriniet ar šļūtenes apskavām (d) (24.-25. attēls). Bīstami! Ievērojiet visu gāzes pieslēgšanas vietu un savienojumu hermētiskumu! Pārbaudiet visas pieslēgšanas vietas un savienojuma vietas, izmantojot sūču noteikšanas aerosolu vai ziepju ūdeni.

5.2.4. Skaidrojums spiediena reduktoram

(4./19. attēls) Manometrā (31) ir redzams spiediens balonā bāros. Ar grozāmo rokturi (24) var noregulēt gāzes patēriņu. Noregulēto gāzes patēriņu var nolasīt manometrā (20) litros minūtē (l/min).Gāze izplūst pa aizsarggāzes šļūtenes pieslēgšanas vietu (23), un pa aizsarggāzes šļūteni (3/18 attēls) tā tiek nogādāta uz metināšanas ierīci (skat.

Norādījums! Lai noregulētu gāzes patēriņu, vienmēr rīkojieties, kā aprakstīts 6.1.3. punktā. Spiediena reduktoru uzmontē uz gāzes balona ar vītņsavienojuma (21) palīdzību (skat. 5.2.3. punktu). Bīstami! Iejaukties ierīces darbībā un veikt spiediena reduktora remontdarbus drīkst tikai speciālisti. Vajadzības gadījumā bojātos spiedie- na reduktorus nosūtiet uz norādīto servisa adresi. 5.3. Tīkla pieslēgums

Pirms ierīces pieslēgšanas pārliecinieties, ka parametri uz datu plāksnītes atbilst tīkla para- metriem.

Ierīci drīkst lietot tikai tādā gadījumā, ja tā ir pienācīgi iezemēta un aizsargāta ar kontakt- ligzdu. Ievērojiet šādus norādījumus, lai izvairītos no ugunsgrēka, elektrošoka vai cilvēku savainošanas riska:

Nekad nelietojiet ierīci ar 400 V lielu nominālo spriegumu, kad ierīce ir noregulēta uz 230 V spriegumu. Uzmanību! Ugunsgrēka bīstamība!

Pirms nominālā sprieguma regulēšanas atvi- enojiet ierīci no elektroapgādes tīkla.

Nominālā sprieguma regulēšana metināšanas ierīces darbības laikā ir aizlieg- ta.

Pirms metināšanas ierīces lietošanas nodrošiniet, lai noregulētais ierīces nominālais spriegums atbilstu strāvas avota nominālajam spriegumam. Piezīme: Metināšanas ierīce ir aprīkota ar 400V~ 16 A Ce- Con kontaktdakšu. Ja metināšanas ierīce ir jālieto ar 230 V~ spriegumu, ir jāizmanto klātpievienotais adaptera kabelis Nr. 30. Anl_HSG_190_D_SPK7.indb 266Anl_HSG_190_D_SPK7.indb 266 12.08.2015 17:42:2312.08.2015 17:42:23LV

5.4. Stieples spoles montāža (1., 5., 6., 26.-34. attēls) Stieples spole nav iekļauta piegādes komplektā!

5.4.1. Stieples veidi

Atkarībā no lietošanas veida ir nepieciešamas dažādas metināšanas stieples. Metināšanas ierīcei var izmantot metināšanas stieples, kuru diametrs ir 0,6; 0,8 un 1,0 mm. Atbilstošs padeves rullītis un kontaktcaurulīte ir iekļauti ierīces piegādes komplektā. Padeves rullītim, kontaktcaurulītei un stieples šķērsgriezumam vienmēr ir jāsader.

5.4.2. Stieples spoles ietilpība

Ierīcei var uzstādīt tādas stieples spoles, kuru maksimālais svars nepārsniedz 5 kg.

Atveriet korpusa apvalku (2./4. attēls), pa- virzot uz aizmuguri korpusa apvalka rokturi (2./27. attēls) un atvāžot korpusa apvalku (2./4. attēls).

P ārbaudiet, vai tinumi uz spoles neuzslāņojas, lai nodrošinātu stieples vienmērīgu notīšanu. Stieples padeves mehānisma apraksts (26.-27. attēls) A Spoles fi ksators B Spoles turētājs C Aizķeres tapa D Rullīšu bremzes regulācijas skrūve E Padeves rullīšu turētāja skrūves F Padeves rullīša turētājs G Padeves rullītis H Šļūtenes komplekta stiprinājums I Piespiedējrullītis J Piespiedējrullīša turētājs K Piespiedējrullīša atspere L Pretspiediena regulācijas skrūve M Virzītājcaurulīte N Stieples spole O Stieples spoles aizķeres atvere Stieples spoles ievietošana (26. un 27. attēls) Stieples spoli (N) uzlieciet uz spoles turētāja (B). Uzmaniet, lai metināšanas stieples gals tiktu notīts stieples padeves pusē (skat. bultiņu). Ievērojiet, lai spoles fi ksators (A) tiktu iespiests un aizķeres tapa (C) atrastos stieples spoles aizķeres atverē (O). Spoles fi ksatoram (A) atkal ir jānofi ksējas virs stieples spoles (N) (27. attēls). Metināšanas stieples ievadīšana un stieples padeves pieregulēšana (28.-34. attēls)

Piespiedējrullīša atsperi (K) nospiediet uz augšu un pagrieziet uz priekšu (28. attēls).

Piespiedējrullīša turētāju (J) kopā ar piespiedējrullīti (I) un piespiedējrullīša atsperi (K) nolieciet uz leju (29. attēls).

Atskrūvējiet padeves rullīša turētāja skrūves (E) un padeves rullīša turētāju (F) noņemiet virzienā uz augšu (30. attēls).

P ārbaudiet padeves rullīti (G). Padeves rullīša (G) augšpusē ir jābūt norādītam atbilstošam stieples diametram. Padeves rullītis (G) ir aprīkots ar 2 vadgropēm. Vajadzības gadījumā apgrieziet vai apmainiet padeves rullīti (G) (31. attēls).

Uzmauciet atpakaļ padeves rullīša turētāju (F) un pieskrūvējiet to līdz galam.

G āzes sprauslu (5./12. attēls) noņemiet no degļa (5./13. attēls), griežot pa labi, un noskrūvējiet kontaktcaurulīti (6./26. attēls) (5.-6. attēls). Šļūtenes komplektu (1./11. attēls), to pēc iespējas taisnāk virzot prom no metināšanas ierīces, novietojiet uz grīdas.

Metināšanas stieples pirmos 10 cm no- grieziet tā, lai izveidotos taisns griezums bez izciļņiem, izliekšanās un netīrumiem. Atgratējiet metināšanas stieples galu.

Metināšanas stiepli caur virzītājcaurulīti (M) starp piespiedējrullīti un padeves rullīti (G/I) ievirziet šļūtenes komplekta stiprinājumā (H) (32. attēls). Metināšanas stiepli ar roku uzmanīgi ievirziet šļūtenes komplektā, līdz tā no degļa (5./13. attēls) izvirzās par apm. 1 cm.

Par dažiem apgriezieniem atskrūvējiet pret- spiediena regulācijas skrūvi (L) (34. attēls).

Piespiedējrullīša turētāju (J) kopā ar piespiedējrullīti (I) un piespiedējrullīša atsperi (K) atkal atlieciet uz augšu un piespiedējrullīša atsperi (K) atkal iekabiniet pretspiediena regulācijas skrūvē (L) (33. attēls).

Tagad pretspiediena regulācijas skrūve (L) ir jānoregulē tā, lai metināšanas stieple būtu stingri ievietota starp piespiedējrullīti (I) un padeves rullīti (G), taču lai tā nebūtu saspies- ta (34. attēls).

Uz degļa (5./13. attēls) uzskrūvējiet piemērotu kontaktcaurulīti (6./26. attēls), kas atbilst iz- mantotajam metināšanas stieples diametram, un uzmauciet gāzes sprauslu, griežot to pa labi (5./12. attēls).

Rullīšu bremzes regulācijas skrūvi (D) noregulējiet tā, lai stiepli būtu iespējams virzīt un lai rullītis pēc stieples padeves Anl_HSG_190_D_SPK7.indb 267Anl_HSG_190_D_SPK7.indb 267 12.08.2015 17:42:2312.08.2015 17:42:23LV

apturēšanas automātiski apstātos.

6.1. Regulēšana Tā kā metināšanas ierīces regulēšana ir veicama atšķirīgi atkarībā no tās lietošanas veida, regulējumi ir jāveic, pamatojoties uz izmēģinājuma metinājumu.

6.1.1. Metināšanas strāvas regulēšana

Metināšanas strāvu ir iespējams noregulēt 6 pakāpēs ar metināšanas strāvas slēdzi (1./7. attēls). Nepieciešamā metināšanas strāva ir atkarīga no materiāla biezuma, vajadzīgā iededzināšanas dziļuma un izmantotā metināšanas stieples diametra.

6.1.2. Stieples padeves ātruma regulēšana

Stieples padeves ātrums tiek automātiski pielāgots izmantotajam strāvas regulējumam. Stieples padeves ātruma precīzu regulējumu var panākt ar metināšanas stieples ātruma regula- toru (1./29. attēls). Ir ieteicams sākt regulēšanu ar 5. pakāpi, kas ir vidējā vērtība, un vajadzības gadījumā pieregulēt. Vajadzīgais stieples daudzums ir atkarīgs no materiāla biezuma, iededzināšanas dziļuma, izmantotā metināšanas stieples diametra un arī no atstarpēm, kas jāpārvar uz sametināmajām detaļām.

6.1.3. Gāzes patēriņa regulēšana

Gāzes patēriņu var laideni noregulēt ar spie- diena reduktoru (4./19. attēls). Tas tiek norādīts manometrā (4./20. attēls) litros minūtē (l/min). Ieteicamais gāzes patēriņš telpās, kurās nav caurvēja: 5 – 15 l/min. Gāzes patēriņa regulēšanai vispirms atbrīvojiet stieples padeves mehānisma spriegotājsviru (26./K attēls), lai izvairītos no lieka stieples nodiluma (skat. 5.4.3. punktu). Izveidojiet tīkla pieslēgumu (skat. 5.3. punktu), ieslēgšanas/ izslēgšanas/metināšanas strāvas slēdzi (1./7.;

8. attēls) novietojiet uz 1.; 230 V/400 V pakāpes

un nospiediet degļa slēdzi (5./25. attēls), lai atbloķētu gāzes caurplūdumu. Tagad ar spiediena reduktoru (4./19. attēls) noregulējiet vajadzīgo gāzes patēriņu. Griežot grozāmo rokturi pa kreisi (4./24. attēls): tiek samazināts gāzes patēriņš. Griežot grozāmo rokturi pa labi (4./24. attēls): tiek palielināts gāzes patēriņš. Atkal pievelciet stieples padeves mehānisma piespiedējrullīša atsperi (26./K attēls). 6.2. Pieslēgšana elektrotīklam

6.2.1. Tīkla pieslēgums

6.2.2. Zemējuma spailes (1./10. attēls)

pieslēgšana Ierīces zemējuma spaili (10) piestipriniet maksimāli tiešā tuvumā metināšanas vietai. Ievērojiet, lai kontakta vietā būtu metāla neizolēta pāreja. 6.3. Metināšana Kad visi elektroapgādes un metināšanas strāvas ķēdes elektriskie savienojumi, kā arī aizsarggāzes savienojums ir saslēgti, var rīkoties šādi: Metināmās detaļas metināšanas zonā notīriet no krāsas, metāla pārklājumiem, netīrumiem, rūsas, smērvielas un mitruma. Atbilstoši noregulējiet metināšanas strāvu, stiep- les padevi un gāzes patēriņu (skat. 6.1.1. – 6.1.3. punktu). Turiet sejai priekšā metināšanas aizsargu (3./17. attēls) un gāzes sprauslu pievirziet detaļas vietai, kur būs jāmetina. Tagad nospiediet degļa slēdzi (5./25. attēls). Ja elektriskais loks deg, ierīce padod stiepli uz metināšanas vannu. Ja metinājuma punkta kodols ir pietiekami liels, degli lēnām virza gar vajadzīgo malu. Vajadzības gadījumā mazliet pašūpojiet de- gli, lai nedaudz palielinātu metināšanas vannu. Metināšanas strāvas, stieples padeves ātruma un gāzes patēriņa ideālo regulējumu nosakiet, veicot izmēģinājuma metinājumu. Ideālajā gadījumā ir jādzird vienmērīgs metināšanas troksnis. Iededzināšanas dziļumam vajadzētu būt maksimāli dziļam, taču tādam, lai metināšanas vanna neizkristu cauri detaļai. Anl_HSG_190_D_SPK7.indb 268Anl_HSG_190_D_SPK7.indb 268 12.08.2015 17:42:2312.08.2015 17:42:23LV

Metināšanas ierīce ir aprīkota ar aizsardzību pret pārkaršanu, kas pasargā metināšanas transformatoru no pārkaršanas. Ja nostrādā aizsardzība pret pārkaršanu, uz ierīces iedegas kontrollampiņa (3). Ļaujiet metināšanas ierīcei kādu laiku atdzist.

7. Tīkla pieslēguma vada nomaiņa

Bīstami! Ja šīs ierīces tīkla pieslēguma vads tiek sabojāts, ražotājam vai servisa dienestam, vai atbilstoši kvalifi cētai personai tas ir jānomaina, lai izvairītos no iespējamā apdraudējuma.

8. Tīrīšana, apkope un rezerves daļu

pasūtīšana Bīstami! Pirms jebkādiem tīrīšanas darbiem atvienojiet kontaktdakšu.

Uzturiet aizsargmehānismus, gaisa sprau- gas un motora korpusu maksimāli tīrus no putekļiem un netīrumiem. Noberziet ierīci ar tīru drānu vai nopūtiet ar zema spiediena gaisu.

Ierīci ieteicams tīrīt tūlīt pēc katras lietošanas.

Regulāri tīriet ierīci ar mitru drānu un nelielu daudzumu šķidro ziepju. Nelietojiet tīrīšanas līdzekļus vai šķīdinātājus, kas varētu bojāt ierīces plastmasas detaļas. Jārūpējas, lai ierīces iekšpusē neiekļūtu ūdens. Ūdens iekļūšana elektroierīcē palielina elektrošoka risku.

Ierīces iekšpusē neatrodas nekādas citas detaļas, kurām būtu jāveic apkope.

8.3 Rezerves daļu pasūtīšana

Pasūtot rezerves daļas, jānorāda šāda informācija:

ierīces identifikācijas numurs;

nepieciešamās rezerves daļas numurs. Pašreizējās cenas un informācija ir pieejama tīmekļa vietnē www.isc-gmbh.info.

9. Utilizācija un otrreizējā

izmantošana Ierīce atrodas iepakojumā, lai izvairītos no bojājumiem transportēšanas laikā. Iepakojums ir izejmateriāls un to var izmantot atkārtoti vai nodot izejvielu apritē. Ierīce un tās piederumi ir no dažādiem materiāliem, piemēram, metāla un plastmasas. Bojātas detaļas nav sadzīves atkri- tumi. Lai nodrošinātu tehniski pareizu utilizāciju, ierīce jānodod attiecīgā savākšanas vietā. Ja Jums nav zināma šāda savākšanas vieta, jautājiet pašvaldībā.

Glabājiet ierīci un tās piederumus tumšā, sausā, no sala pasargātā un bērniem nepieejamā vietā. Vēlamā glabāšanas temperatūra ir 5–30˚C. Uzglabājiet elektroierīci oriģinālajā iepakojumā. Anl_HSG_190_D_SPK7.indb 269Anl_HSG_190_D_SPK7.indb 269 12.08.2015 17:42:2312.08.2015 17:42:23LV

11. Traucējumu atklāšana

Tr ūkums Cēlonis Novēršana Padeves rullītis negriežas - Nav tīkla sprieguma - Stieples padeves regulators atro- das pozīcijā „0“ - Pārbaudiet savienojumu - Pārbaudiet regulējumu Padeves rullītis griežas, taču stiep- les padeve nenotiek - Nepareizs rullīša spiediens (skat.

- Pārāk spēcīgi noregulēta rullīšu bremze (skat. 5.4.3. punktu) - Netīrs/bojāts padeves rullītis (skat.

- Bojāts šļūtenes komplekts - Nepareiza izmēra/netīra/ nodilusi kontaktcaurulīte (skat. 5.4.3. punk- tu) - Metināšanas stieple ir piemetināta pie gāzes sprauslas/ kontaktcaurulītes - Pārbaudiet regulējumu - Pārbaudiet regulējumu - Notīriet vai apmainiet - Pārbaudiet stieples padeves apval-

- Notīriet vai apmainiet - Atbrīvojiet Pēc ilgākas lietošanas ierīce vairs nedarbojas, deg temperatūras relejs (3) - Ierīce ir pārkarsusi pārāk ilgas lietošanas vai atjaunošanas laika neievērošanas dēļ - Ļaujiet ierīcei atdzist vismaz 20-30 minūtes Metinātai šuvei ir ļoti zema kvalitāte - Nepareizs strāvas/padeves regulējums (skat. 6.1.1./6.1.2. punk- tu) - Gāzes nav vispār/ir par maz (skat.

Tikai ES valstīm Neizmetiet elektroierīces sadzīves atkritumos! Saskaņā ar Eiropas direktīvu 2012/19/EK par nolietotajām elektriskajām un elektroniskajām ierīcēm un tās transponēšanu nacionālajā likumdošanā nolietotās elektroierīces ir jāsavāc atsevišķi un jānodod atkārtotai izmantošanai atbilstoši apkārtējās vides prasībām. Otrreizējā izmantošana kā alternatīva atpakaļnosūtīšanas prasībai: Tā vietā, lai nosūtītu atpakaļ nolietoto elektroierīci, tās īpašniekam kā alternatīva ir uzlikts pienākums sadarboties pienācīgas izmantošanas ietvaros īpašuma tiesību nodošanas gadījumā. Nolietoto ierīci šajā gadījumā var nodot arī atpakaļpieņemšanas uzņēmumā, kas veic tās likvidēšanu atbilstoši nacionālajam likumam par cirkulācijas saimniecību un atkritumiem. Tas neattiecas uz nolietotajām ierīcēm pievienoto piederumu detaļām un palīglīdzekļiem bez elektriskajām sastāvdaļām. Ražojuma dokumentācijas un pavaddokumentu pārdrukāšana vai citāda izplatīšana, arī fragmentāri ir atļauta tikai ar skaidru iSC GmbH piekrišanu. Paturētas tiesības veikt tehniskas izmaiņas Anl_HSG_190_D_SPK7.indb 271Anl_HSG_190_D_SPK7.indb 271 12.08.2015 17:42:2312.08.2015 17:42:23LV

Informācija par apkalpošanu Visās valstīs, kas minētas garantijas talonā, mums ir kompetenti partneri apkopes jautājumos, viņu kontaktinformācija ir norādīta garantijas talonā. Šie partneri ir Jūsu rīcībā saistībā ar visiem apkalpošanas jautājumiem, piemēram, remontu, rezerves detaļu un dilstošo detaļu nodrošināšanu vai patēriņa materiālu saņemšanu. Ņemiet vērā, ka šajā izstrādājumā ir daļas, kas nodilst atbilstošas vai dabiskas izmantošanas gaitā, respektīvi, ir detaļas, kas nepieciešamas kā patēriņa materiāli. Kategorija Piemērs Dilstošas detaļas* Padeves rullītis, stiepļu karkass, zemējuma knai- bles Izlietojamie materiāli/izlietojamās detaļas* Metināšanas stieple, sprauslas, kontaktcaurulīte Tr ūkstošas detaļas

• Nav noteikti jābūt piegādes komplektā! Ja atklājat defektus vai kļūmes, lūdzam pieteikt kļūmes gadījumu interneta vietnē www.isc-gmbh.info. Lūdzam ņemt vērā, ka kļūmi nepieciešams precīzi aprakstīt un ir jāatbild uz šādiem jautājumiem:

Vai ierīce jau vienreiz ir darbojusies vai arī jau sākotnēji tai ir bijis kāds defekts?

Vai pirms defekta rašanās ir novērots kaut kas neparasts (simptoms pirms defekta)?

Kādā ziņā, pēc Jūsu domām, ierīce darbojas nepareizi (galvenais simptoms)? Raksturojiet šo nepareizo darbību. Anl_HSG_190_D_SPK7.indb 272Anl_HSG_190_D_SPK7.indb 272 12.08.2015 17:42:2312.08.2015 17:42:23LV

Garantijas talons Ļoti cienītā kliente, augsti godātais klient! Mūsu ražojumu kvalitāte tiek stingri kontrolēta. Ja šī ierīce tomēr kādreiz nedarbojas nevainojami, mēs to ļoti nožēlojam un lūdzam Jūs vērsties mūsu apkopes dienestā, kura adrese norādīta šajā garantijas talonā, vai tirdzniecības vietā, kurā Jūs šo ierīci iegādājāties. Lai iesniegtu garantijas prasības, jāievēro turpmāk minētie nosacījumi:

1. Šie garantijas noteikumi noteic papildu garantijas pakalpojumus, kurus turpmāk minētais ražotājs

apņemas veikt savu jauno ierīču pircējiem papildus likumā paredzētajai garantijai. Jūsu likumīgā

garantijas prasības šī garantija neskar. Mūsu garantijas pakalpojumi Jums ir bez maksas.

2. Garantijas pakalpojumi attiecas tikai uz jūsu iegādātās turpmāk minētā ražotāja izgatavotās jaunās

ierīces trūkumiem, kuru cēlonis ir materiāla vai ražošanas kļūda, un pēc mūsu izvēles iekļauj šo ierīces trūkumu novēršanu vai ierīces apmaiņu. Ņemiet vērā, ka mūsu ierīces nav konstruētas izmantošanai komerciālām, amatniecības vai profesionālām vajadzībām, tādēļ garantijas līgums nav spēkā, ja ierīce garantijas laikā ir tikusi iz- mantota komerciālos, amatniecības un rūpniecības uzņēmumos vai arī līdzīgi noslogota.

3. Mūsu garantija neattiecas uz šādiem defektiem:

– ierīces bojājumi, kas radušies montāžas instrukcijas neievērošanas vai nekvalitatīvas uzstādīšanas, lietošanas instrukcijas prasību neievērošanas (piemēram, neatbilstoša elektrotīkla sprieguma vai strāvas veida pieslēgšanas) vai apkopes un drošības noteikumu neievērošanas, ierīces pakļaušanas neatbilstošiem vides apstākļiem vai tās nepareizas uzturēšanas un apkopes dēļ; – ierīces bojājumi, kas radušies nepareizas un neatbilstošas izmantošanas dēļ (piemēram, ierīces pārslogošana vai neatbilstošu darba instrumentu vai piederumu izmantošana), vai, ja ierīcē iekļūst svešķermeņi (piemēram, smiltis, akmeņi vai putekļi, bojājumi transportējot), vai fi ziska spēka lietošanas vai citas iedarbības dēļ (piemēram, bojājumi, nometot zemē); – ierīces vai tās daļu bojājumi, kuru cēlonis ir to nodilums atbilstošas, parastas vai citādas izmantošanas laikā.

4. Garantijas termiņš ir 60 mēneši, un tas sākas ar ierīces pirkšanas dienu. Garantijas prasības ir

iesniedzamas pirms termiņa izbeigšanās, divu nedēļu laikā no brīža, kad esat atklājuši defektu. Ga- rantijas prasību iesniegšana pēc termiņa izbeigšanās nav iespējama. Ierīces remonta vai apmaiņas rezultātā garantijas termiņš netiek ne pagarināts, kā arī netiek noteikts jauns garantijas termiņš, ne attiecībā uz ierīci, ne uz tajā iespējams iemontētajām rezerves daļām. Tas pats ir spēkā arī, veicot apkalpošanu uz vietas.

5. Lai iesniegtu garantijas prasību, lūdzam reģistrēt bojāto ierīci šādā adresē: www.isc-gmbh.info.

Ja ierīces defekts ir attiecināms uz mūsu garantijas pakalpojumiem, Jūs nekavējoties saņemsiet saremontētu vai jaunu ierīci. Atgādinām, ka attiecībā uz dilstošajām, patēriņa un brāķētajām detaļām saskaņā ar šajā lietošanas instrukcijā minēto informāciju par apkalpošanu ir spēkā garantijas ierobežojumi. Anl_HSG_190_D_SPK7.indb 273Anl_HSG_190_D_SPK7.indb 273 12.08.2015 17:42:2412.08.2015 17:42:24LT
