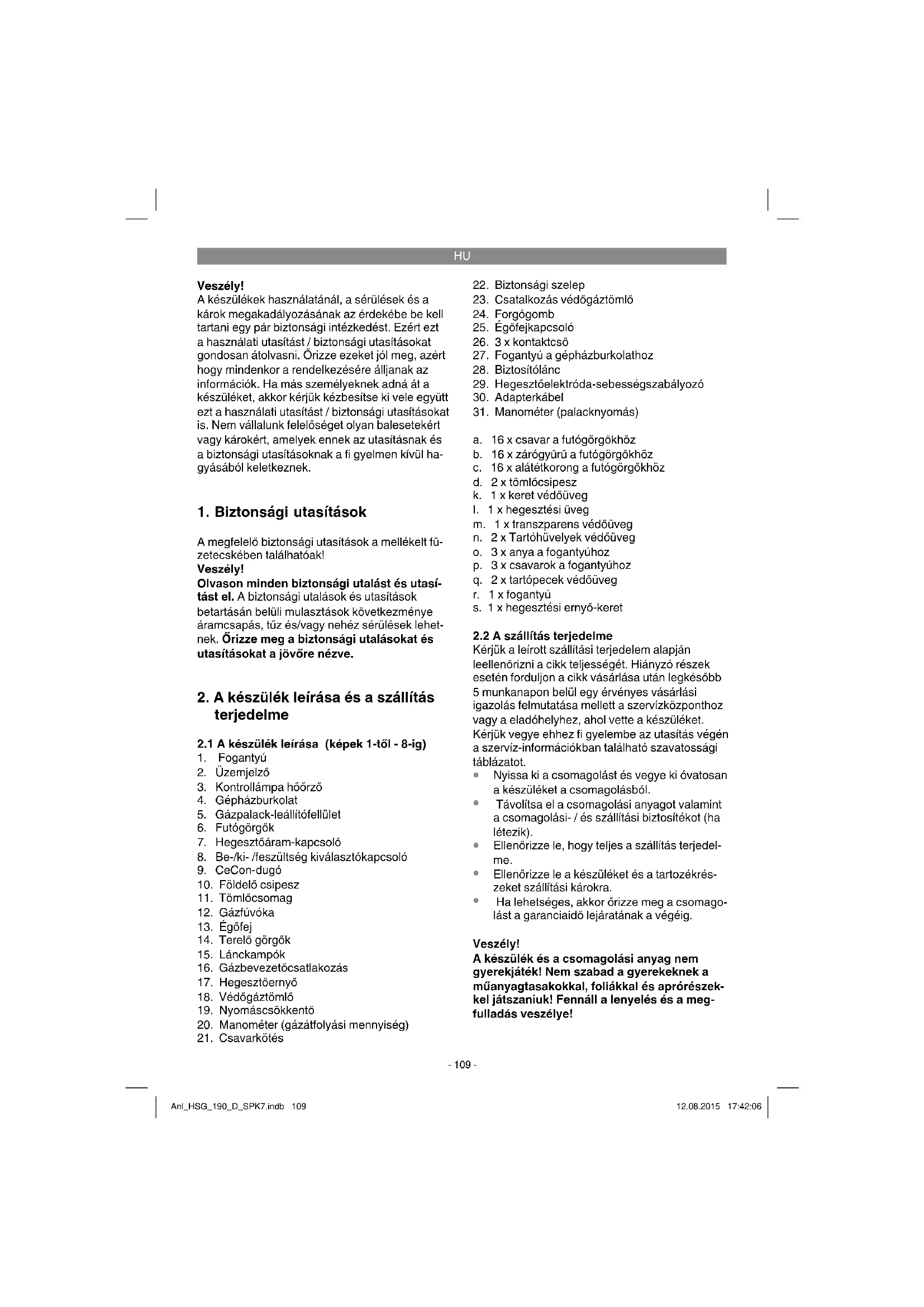

HASZNÁLATI ÚTMUTATÓ HSG 190D Herkules

Veszély! A készülékek használatánál, a sérülések és a károk megakadályozásának az érdekébe be kell tartani egy pár biztonsági intézkedést. Ezért ezt a használati utasítást / biztonsági utasításokat gondosan átolvasni. Őrizze ezeket jól meg, azért hogy mindenkor a rendelkezésére álljanak az információk. Ha más személyeknek adná át a készüléket, akkor kérjük kézbesítse ki vele együtt ezt a használati utasítást / biztonsági utasításokat is. Nem vállalunk felelőséget olyan balesetekért vagy károkért, amelyek ennek az utasításnak és a biztonsági utasításoknak a fi gyelmen kívül ha- gyásából keletkeznek.

1. Biztonsági utasítások

A megfelelő biztonsági utasítások a mellékelt fü- zetecskében találhatóak! Veszély! Olvason minden biztonsági utalást és utasí- tást el. A biztonsági utalások és utasítások betartásán belüli mulasztások következménye áramcsapás, tűz és/vagy nehéz sérülések lehet- nek. Őrizze meg a biztonsági utalásokat és utasításokat a jövőre nézve.

2. A készülék leírása és a szállítás

2.1 A készülék leírása (képek 1-től - 8-ig)

3. Kontrollámpa hőőrző

5. Gázpalack-leállítófellület

7. Hegesztőáram-kapcsoló

8. Be-/ki- /feszültség kiválasztókapcsoló

16. Gázbevezetőcsatlakozás

20. Manométer (gázátfolyási mennyiség)

22. Biztonsági szelep

23. Csatalkozás védőgáztömlő

27. Fogantyú a gépházburkolathoz

29. Hegesztőelektróda-sebességszabályozó

31. Manométer (palacknyomás)

a. 16 x csavar a futógörgőkhöz b. 16 x zárógyűrű a futógörgőkhöz c. 16 x alátétkorong a futógörgőkhöz d. 2 x tömlőcsipesz k. 1 x keret védőüveg

I. 1 x hegesztési üveg

m. 1 x transzparens védőüveg n. 2 x Tartóhüvelyek védőüveg o. 3 x anya a fogantyúhoz p. 3 x csavarok a fogantyúhoz q. 2 x tartópecek védőüveg r. 1 x fogantyú s. 1 x hegesztési ernyő-keret

2.2 A szállítás terjedelme

Kérjük a leírott szállítási terjedelem alapján leellenőrizni a cikk teljességét. Hiányzó részek esetén forduljon a cikk vásárlása után legkésőbb 5 munkanapon belül egy érvényes vásárlási igazolás felmutatása mellett a szervízközponthoz vagy a eladóhelyhez, ahol vette a készüléket. Kérjük vegye ehhez fi gyelembe az utasítás végén a szervíz-információkban található szavatossági táblázatot.

Nyissa ki a csomagolást és vegye ki óvatosan a készüléket a csomagolásból.

Távolítsa el a csomagolási anyagot valamint a csomagolási- / és szállítási biztosítékot (ha létezik).

Ellenőrizze le, hogy teljes a szállítás terjedel- me.

Ellenőrizze le a készüléket és a tartozékrés- zeket szállítási károkra.

Ha lehetséges, akkor őrizze meg a csomago- lást a garanciaidő lejáratának a végéig. Veszély! A készülék és a csomagolási anyag nem gyerekjáték! Nem szabad a gyerekeknek a műanyagtasakokkal, foliákkal és aprórészek- kel játszaniuk! Fennáll a lenyelés és a meg- fulladás veszélye! Anl_HSG_190_D_SPK7.indb 109Anl_HSG_190_D_SPK7.indb 109 12.08.2015 17:42:0612.08.2015 17:42:06HU

Eredeti használati utasítás

Biztonsági utasítások

3. Rendeltetésszerűi használat

A védőgázhegesztőkészülék a megfelelő hegesztődrótok és gázok használata melett ki- zárólagosan acéloknak az MAG-(fém-Aktiv-gáz)- eljárásban történő hegesztésre alkalmas. Az excenter csiszológép nem alkalmas nedves csiszolásra. A gépet csak rendeltetése szerint szabad has- ználni. Ezt túlhaladó bármilyen használat, nem számít rendeltetésszerűnek. Ebből adódó bármi- lyen kárért vagy bármilyen fajta sérülésért a hasz- náló ill. a kezelő felelős és nem a gyártó. Fontos utasítás a villanybekötéshez A készülék az EN 60974-10 norma A osztálya alá esik ez annyit jelent, hogy nem olyan lakór- észeken belüli használatra lett előrelátva, ahol az áramellátás egy nyílvános kisfeszültségű- ellátószisztémán keresztül történik, mivel ott kedvezőtlen hálózati viszonyok esetében zava- rokat okozhat. Ha olyan lakórészekben szeretné használni a készüléket, ahol az áramellátás egy nyílvános kisfeszültségű-ellátószisztémán keresz- tül történik, akkor szükséges egy elektromágne- ses szűrő használata, amely annyira leredukálja az elektromágneses zavarokat, hogy azok nem lesznek továbbá a használó által zavaróként észlelve. Az iparvidéken vagy más részlegeken, ahol az áramellátás nem egy nyílvános kisfeszültségű- ellátószisztémán keresztül történik, egy ilyen szűrő használata nélkül használni lehet a készü- léket. Általános biztonsági intézkedések A használó felelős a készüléknek a gyártó mega- dásai szerinti szakszerű installációjáért és hasz- nálatáért. Ha elektromágneses zavarokat tapas- ztalna, akkor a használó felelőségének a körébe esik, a fenti „Fontos utasítás a villanybekötéshez” pont szerint megnevezett technikai segédeszkö- zök által ezeknek az elhárítása. Emisszíó redukálás Fő áramellátás A hegesztő készüléket a gyártó használati utasí- tásban megadottak szerint a fő áramellátásra kell csatlakoztatni. Ha zavarok lépnének fell, akkor szükséges lehet kiegészítő intézkedések felsze- relése, mint például egy szűrőnek a felszerelése a fő áramellátásra (lásd fent a „Fontos utasítás a villanybekötéshez” pont alatt). A hegesztőkábelt olyan röviden kell tartani amennyire csak lehet. Szívritmusszabályozó Olyan személyek akik egy elektronikus élet- fontosságú készüléket (mint például egy szív- ritmusszabályozót stb.) hordanak, kérjék ki az orvosuk véleményét, mielőtt villamos ív-, vágó- , kiégető- vagy ponthegesztő szerelvények közelé- be mennének, azért hogy biztosítva legyen, hogy a magas elektromos áramlatokkal összekötte- tésben nem befolyásolyák a mágneses terek a készülékeit. A szavatosság időtartama ipari használatnál,12 hónap, végfogyasztóknál 24 hónap és a készülék vásárlásának az időpontjával kezdődik.

4. Szimbólumok és technikai adatok

EN 60974-1 Europai norma az ívhegesztőberendezésekhez és a hegesztőáramforrásokhoz korlátolt bekapc- solási időtartalommal

Névleges üresjárati feszültség

Hálózati feszültség Ø mm A hegesztődrót átmérője

1 max Legmagasabb hálózati áram méretezési érték

Bekapcsolási időtartam Hálózati csatlakozás Fém-iners- és aktívgáz-hegesztés beleértve a töltődrót használatát is. Szimbólum az eső jelleggörbéhez Transzformátor Biztosíték névleges értékkel amperben, a hálózati csatlakozásban. Ne tárolja vagy használja a készüléket nedves vagy vizes környezetben vagy esőben A hegesztőkészülék használata előtt gondosan elolvasni és fi gyelembe venni a használati utasí- tást Hálózati csatlakozás: .......... 230 V/400 V ~ 50 Hz Hegesztőáram: .................25-160 A (max. 190 A) Bekapcsolási időtartam X%:

(A): 400 V: 160 130 100 85 65 / 230 V: / 115 90 70 60 40 25 Névleges üresjárati feszültség U

• V Hegesztődrótdob max.: p. 5
• kg Hegesztődrótátmérő: p. 0
• ,6/0,8/1,0 mm Óvintézkedés: p. 16
• A Tömeg: ,3 kg A hegesztési idők 40 °C-os környezeti hőmérsékleten érvényesek. p. 36

5. Beüzemeltetés előtt

5.1 Összeszerelés (5-21-es ábra)

5.1.1 A futó- és terelő görgők felszerelése

(6/14) A 7-es, 9-es, 10-es, 11-es ábrákon mutatottak szerint felszerelni a futógörgőket (6) és a terelő görgőket (14).

5.1.2 A hegesztőernyő felszerelése (17)

A hegesztési üveget (l) és afelett a transzpa- rens védőüveget (m) a védőüveg (k) keretébe fektetni (12-ös ábra).

A védőüveg (q) tartószegeit kívülről a hegesztőernyő keretének (s) a furataiba dug- ni. (13-os ábra)

A védőüveg (k) keretét a hegesztő üveg- gel (l) és a transzparens védőüveggel (m) belülről a hegesztőernyő-keretének (s) az üregébe fektetni, a védőüveg (n) tartóhü- velyeit a védőüveg (q) tartószegeire dugni, amig be nem reteszel, azért hogy biztosítsa a védőüveg (k) keretét. A transzparens védőüvegnek (m) a külső oldalon kell feküd- nie. (14-es ábra)

A hegesztőernyő-keretének (s) a felső szélét befelé hajlítani (ábra 15/1.) és begörbíteni a felüső szél sarkait (ábra 15/2.). Most a hegesztőernyő-keretének (s) a külső oldalait befelé hajlítani (ábra 15/3.) és ezeket a felülső szélek sarkainak és a külsö oldalak erős összenyomása által összekötni. A tartósze- gek beretszelésénél, oldalanként 2 tisztán hallható kattanási zajnak kell észlelhetőnek lennie (ábra 15/4).

Ha a hegesztőernyőnek mind a két sarka, a 16-es ábrán mutatottak szerint, össze van kapcsolva, akkor a tartófogantyúnak (p) levő csavarokat kívülről a hegesztőernyőben levő 3 lyukon keresztül dugni. (17-as ábra)

Megfordítani a hegesztőernyőt és a fogan- tyút (r), a tartófogantyú (p) 3 csavarjának a menetére vezetni. A fogantyút (r) a tartó- fogantyúhoz (o) való 3 anyával feszesen a hegesztőernyőn odacsavrozni. (18-es ábra) Anl_HSG_190_D_SPK7.indb 111Anl_HSG_190_D_SPK7.indb 111 12.08.2015 17:42:0712.08.2015 17:42:07HU

5.2 Gázcsatlakoztatás (ábrák 4-től – 6-ig, 19-

Folyamatos dróttal való hegeszténél gázvédőre van szükség, a védőgáz összetétele a vállasztott hegesztési eljárástól függ: Védőgáz CO2 Argon/CO2 Hegesztendő fém: Ötvözetlen acél

5.2.2 Felszerelni a gázpalackot a készülékre

(ábrák 19-től – 25-ig) A gázpalack nincs a szállítás terjedelmében! Szerelje fel a gázpalackot a 19-től - 21-ig levő ábrákon mutatottak szerint. Ügyeljen a bizto- sítólánc (28) feszes ülésére és arra, hogy a hegesztőkészülék billenésbiztosan álljon. Veszély! A gázpalack leállítóhelyre (ábra 19/5) csak maximálisan 20 literig terjedő gázpalacko- kat szabad felszerelni. Nagyobb gázpalackok használatánál felbillenés veszélye áll fenn, ezért ezeket csak a készülék melett szabad felállíta- ni. Ha ez lenne az eset, akkor a gázpalackot elegendően biztosítani kell felbillenés ellen!

5.2.3 A gázpalack csatlakoztatása

A védősisak levétele után (ábra 22/A) röviden a testől elfordított irányba kinyitni a palackszelepet (ábra 22/B). Adott esetben a csatlakozószelepet (ábra 22/C), minden féle tisztítószer segítsége nélkül, egy száraz ronggyal megtisztítani szennyeződésektől. Kontrollálni, hogy a nyomáscsökkentőn (19) rajta van e a tömítés és hogy kifogástalan állapotban van. Az óramutató forgási irányá- ba rácsavarozni a nyomáscsökkentőt (19) a gázpalack csatlakoztatási menetére (ábra 23/C) (23-ös ábra). A védőgáztömlőre (18) vezetni a két tömlőszorítót (d). Rádugni a védőgáztömlőt (18) a nyomáscsökkentőn (19) és a gázbevezetőcsatlakozáson (16) levő védőgáztömlőnek (23) a csatlakozására és mind a két csatlakozóhelyet a tömlőszorítóval (d) bizto- sítani. (ábrák 24-tól – 25-ig) Veszély! Ügyeljen minden gázcsatlakoztatásnak és összeköttetésnek a tömörségét! Ellenőrizze le a csatlakozattásokat és összekötési helyeket egy léksprayal vagy szappanos vízzel.

5.2.4 A nyomáscsökkentő magyarázata

(ábra 4/19) A manométer (31) a palacknyomást jelzi ki, bar-ban. A forgógombon (24) lehet a gázát- folyási mennyiséget beállítani. A beállított gázátfolyási mennyiséget a manométeren (20) lehet percenkénti literben (l/min) leolvasni. A gáz a védőgáztölmlő (23) végén lép ki és a védőgáztömlőn (ábra 3/18) keresztül lesz a hegesztőkészülékhez továbbszállítva. (lásd az

Utalás! A gázátfolyási mennyiség beállításához járjon mindig a 6.1.3-as pont alatt leírottak szerint el. A nyomáscsökkentő a csavarkötés (21) segít- ségével lesz a gázpalackon felszerelve (lásd az

Veszély! A nyomáscsökkentőn történő benyú- lásokat és javításokat csak szakszemélyzet vé- gezheti el. Defektes nyomáscsökkentőket adott esetben a szervízcímre beküldeni.

5.3 Hálózati csatlakozás

Győződjön meg a rákapcsolás előtt arról, hogy a típustáblán megadott adatok mege- gyeznek a hálózati adatokkal.

A készüléket csak egy szabályszerűen földelt és lebiztosított dugaszoló aljzatokon keresztül szabad üzemeltetni. Kérjük vegye fi gyelembe a következő utasíá- sokat, azért hogy elkerülje a tűz, elektromos áramcsapás vagy személyek sérülését:

Ne használja a készüléket sohasem 400 V-os névleges feszültséggel, ha a készülék 230 V-ra van beállítva. Vigyázat: Tűzveszély!

Kérjük válassza le a készüléket az áramellá- tásról mielőtt beállítaná a névleges feszültsé- get.

Tilos a hegesztőkészülék üzemeltetési ideje alatt elállítani a névleges feszültséget.

A hegesztőkészülék üzemeltetése előtt kérjük biztosítani, hogy a készülék beállított névle- ges feszültsége megegyezzik az áramforrá- séval. Megjegyzés: A hegesztőkészülék egy 400V~ 16 A-CeCon- dugóval van felszerelve. Ha a hegesztőkészüléket 230 V~ -al kell üzemeltetni, akkor használni kell a 30-as számú mellékelt adapterkábelt. Anl_HSG_190_D_SPK7.indb 112Anl_HSG_190_D_SPK7.indb 112 12.08.2015 17:42:0712.08.2015 17:42:07HU

5.4 A dróttekercs felszerelése

(ábrák 1-es, 5-ös, 6-os, 26-tól – 34-ig) A dróttekercs nincs a szállítás terjedelmében!

A használati esettől függően különböző hegesz- tési drótokra van szükség. A hegesztőkészüléket 0,6/0,8 és 1,0 mm-es átmérőjű hegesztődróttal lehet használni. A megfelelő előretolóhengerek és kontaktus csövek a készülékhez mellékelve van- nak. Előretolóhengernek, kontaktus csőnek és a drótátmérőnek mindig össze kell passzolniuk.

5.4.2 Dróttekercskapacitás

A készülékbe maximálisam 5 kg-ig terjedő drótte- kercseket lehet beszerelni.

5.4.3 A dróttekercs betétele

Kinyitni a gépházburkolatot (ábra 2/4), ehhez a gépházburkolathoz levő fogantyút (ábra 2/27) hátra tolni és felhajtani a gépházburko- latot (ábra 2/4).

Kontrollálni, hogy a tekercsen levő felcsavará- sok nem fedik egymást, azért hogy garantálja a drót egyenletes letekeredését. A drótvezetőegység leírása (ábrák 26-tól – 27-ig) A Tekercsarretálás B Tekercstartó C Menesztőpecek D Jusztírozócsavar a görgőfékhez E Csavarok az előretolóhengertartóhoz F Előretolóhengertartó G Előretolóhenger H Tömlőcsomagbefogadó I Nyomóhenger J Nyomóhengertartó K Nyomóhengerrugó L Jusztírozócsavar az ellennyomáshoz M Vezetőcső N Dróttekercs O A dróttekercs menesztőnyílása A dróttekercs betétele (ábrák 26-as, 27-es) Ráfektetni a dróttekercset (N) a tekercstartóra (B). Ügyelni arra, hogy a hegesztődrót vége a drótvezető oldalán legyen letekerve, lásd a nyilat. Figyelembe venni, hogy a tekercsarretálás (A) be legyen nyomva és a menesztőpecek (C) a dróttekercs (O) menesztőnyílásában feküdjön. A tekercsarretálásnak (A) ismét be kell reteszelni a dróttekercs (N) felett. (27-es ábra) A hegesztődrót bevezetése és a drótvezető jusztírozása (ábrák 28-tól – 34-ig)

Felfelé nyomni a nyomóhengerrugót (K) és előre dönteni (28-as ábra).

A nyomóhengerrugótartót (J) a nyomóhen- gerrel (l) és a nyomóhengerrugót (K) lehajlíta- ni (29-es ábra).

Megereszteni az előretolóhengertartó (E) csavarjait és felfelé lehúzni a előretolóhengertartó (F) (30-as ábra).

Leellenőrizni az előretolóhengert (G). Az előretolóhenger (G) felülső oldalán a megfelelő dróterősségnek kell megadva len- nie. Az előretolóhenger (G) 2 vezetőhoronnyal val ellátva. Adott esetben megfordítani vagy kicserélni az előretolóhengert (G). (31-as ábra)

Ismét feltenni az előretolóhengertartót (F) és feszesre odacsavarozni.

Jobbra cavarás által lehuzni a gázfúvókát (ábra 5/12) az égőfejről (ábra 5/13), lecsavar- ni a kontaktuscsövet (ábra 6/26) (ábrák 5-től – 6-ig). A tömlőcsomagot (ábra 1/11) lehetőleg egyenesen a hegesztőkészüléktől elvezetően a földre fektetni.

A hegesztődrót első 10 cm-ét úgy levágni, hogy egy egyenes vágás keletkezzen, kiál- lások, torzulások és szennyeződések nélkül. Sorjátlanítani a hegesztődrót végét.

A hegesztődrótot a vezetőcsőn (M) keresztül, a nyomó- és előretolóhenger (G/I) henger között a tömlőcsomagbefogadóba (H) áttolni. (32-es ábra) A hegesztődrótot óvatosan kéz- zel addig betolni a tömlőcsomagba amig az égőfej (ábra 5/13) cca. 1 cm-re ki nem nyúl.

Egy pár fordulatra meglazítani az ellenn- yomás jusztírozócsavarját (L). (34-os ábra)

Ismét felhajtani a nyomóhengertartót (J) a nyomóhengerrel (I) és a nyomóhengerrugóval (K) majd a nyomóhengerrugót (K) ismét be- akasztani az ellennyomásra szolgáló jusztíro- zócsavarba (L) (33-as ábra).

Most úgy beállítani az ellennyomás (L) jusztírozó csavarját, hogy a hegesztődrót feszesen üljön a nyomóhenger (I) és az előretolóhenger (G) között, anélkül hogy öss- ze lenne zúzva. (34-os ábra)

Rácsavarni az égetőfejre (ábra 5/13) a használt hegesztődrótátmérőnek megfelelő kontaktcsövet (ábra 6/26) és feldugni jobbra csavarás alatt a gázfúvókát (ábra 5/12).

A görgőfékek (D) jusztírozó csavarját úgy beállítani, hogy a drótot még mindig vezetni lehesen és a görgő a drótvezető lefékezése után automatikusan leálljon. Anl_HSG_190_D_SPK7.indb 113Anl_HSG_190_D_SPK7.indb 113 12.08.2015 17:42:0712.08.2015 17:42:07HU

Mivel a hegesztőkészülék beállítása a használati esettől függően különbözően történik, azt ajánl- juk, hogy a beállítást egy próbahegesztés alapján végezze el.

6.1.1 A hegesztőáram beállítása

A hegesztőáramot 6 fokozatban lehet a hegesztőáram-kapcsolón (ábra 1/7) beállítani. A szükséges hegesztőáram az anyagvastagságtól, a kívánt behatolási mélységtől és a használt hegesztőelektródaátmerőtöl függ.

6.1.2 A drótelőretolási-sebesség beállítása

A drótelőretolási-sebesség automatikusan hozzá lesz igazítva a használt árambeállításhoz. A drótelőretolási-sebesség fi nombeállítását a drótelőretolási-sebességszabályozón (ábra 1/29) lehet fokozatmentesen elvégezni. A kezdetnél ajánlatos az 5-ös fokozattal kezdeni, amely egy középértéket jelent, és adott esetben utánszabá- lyozni. A szükséges drótmennyiség az anyag- vastagságtól, a beégetési mélységtől, a használt hegesztődrótátmérőtől és az összehegsztendő munkadarabok áthidalandó távoságától is függ.

6.1.3 Gázátfolyási mennyiség beállítása

A gázátfolyási mennyiséget a nyomáscsökkentőn (ábra 4/19) lehet fokozatmentesen beállítani. Ez a manométeren (ábra 4/20) lesz percenkénti literben megadva (l/min). Légáramlás nélküli termekben az ajánlott gázátfolyási mennyiség: 5 – 15 l/min A gázátfolyási mennyiség beállításához, a nem szükséges drótkopás elkerüléséhez elősször a drótelőretoló egység feszítőkarját megereszteni (ábra 26/K) (lásd az 5.4.3-at). Létrehozni a há- lózati csatlakozást (lásd az 5.3-as pontot), a be-/ ki-/hegesztőáram-kapcsolót (ábra 1/7; 8) az 1; 230 V/400 V es fokra állítani és üzemeltetni az égőfejkapcsolót (ábra 5/25), azért hogy szaba- dra bocsátsa a gázátfolyást. Most beállítani a nyomáscsökkentőn (ábra 4/19) a kívánt gázátfo- lyásmennyiséget. A forgógomb balracsavarása (ábra 4/24): Kisebb átfolyási mennyiség A forgógomb jobbracsavarása (ábra 4/24): Nagyobb gázátfolyási mennyiség Ismét feszesen beszorítani a drótelőretoló-egység nyomóhengerrugóját (ábra 26/K).

6.2 Elektromos csatlakozás

6.2.1 Hálózati csatlakozás

lásd az 5.3-as pontot

6.2.2 A földelő csipesz csatlakoztatása

(ábra 1/10) A készülék földelő csipeszét (10) lehetőleg a hegesztőhely közvetlen közelébe rácsíptetni. Ügyelni a kontakhelyek fémileg csupasz átme- netére.

Ha az áramellátás és a hegesztőáramkör vala- mint a védőgázcsatlakozás minden elektromos csatlakozása el van végezve, akkor a következő képpen lehet eljárni: A hegesztendő munkadaraboknak a hegesztés területén festék, fémes bevonatok, piszok, rozs- da, zsír és nedvesség mentesnek kell lennie. Állítsa megfelelően be a hegesztőáramot, a drótelőretolást és a gázátfolyási mennyiséget (lásd a 6.1.1 – 6.1.3-at). Tartsa a hegesztési ernyőt (ábra 3/17) az arca elé, és vezesse a gázfúvókát a munkadarbnak arra a helyére ahol hegeszteni kell. Üzemeltese most az égőfejkapcsolót (ábra 5/25). Ég az elektromos ív, a készülék drótot szállít a zsírtalanító fürdőbe. Ha elég nagy a hegesztőlencse, akkor az égetőfej lassan a kívánt szél mentén lesz vezetve. Adott esetben enyhén lengetni, azért hogy egy kicsit megnagyobbítsa a zsírtalanító fürdőt. Egy próba hegesztés által kipuhatolni az ideális hegesztőáram, drótelőretolási-sebesség és a gázátfolyási mennyiség beállítását. Ideális eset- ben egy egyenletes hegesztési zaj hallható. A beégetési mélységnek lehetőleg mélynek kell lennie, de a zsírtalanító fürdő ne essen át a mun- kadarabon keresztül. Anl_HSG_190_D_SPK7.indb 114Anl_HSG_190_D_SPK7.indb 114 12.08.2015 17:42:0712.08.2015 17:42:07HU

6.4 Védőberendezések

A hegesztőkészülék egy túlhevítés elleni védelemmel van felszerelve, amely óvja a hegesztőtrafót túlhevítés elöl. Ha kioldana a túl- hevítés elleni védő, akkor világit a készülékén a kontrollámpa (3). Hagyja a hegesztőkészüléket egy ideig lehülni.

7. A hálózati csatlakozásvezeték

kicserélése Veszély! Ha ennek a készüléknek a hálózatra csatla- koztató vezetéke megsérült, akkor ezt a gyártó vagy annak a vevőszolgáltatása, vagy egy hason- lóan szakképzett személy által ki kell cseréltetni, azért hogy elkerülje a veszélyeztetéseket.

8. Tisztítás, karbantartás és

pótalkatrészmegrendelés Veszély! Tisztítási munkák előtt húzza ki a hálózati csatla- kozót.

Tartsa a védőberendezéseket, szellőztető réseket és a gépházat annyira por- és piszok- mentesen, amennyire csak lehet. Dörzsölje le a készüléket egy tiszta posztóval vagy pedig fújja ki alacsony nyomás alatt sűrített levegővel.

Ajánljuk, hogy minden használat után azonnal kitisztítsa a készüléket.

A készüléket rendszeresen egy nedves posztóval és egy kevés kenőszappannal megtisztítani. Ne használjon tisztító vagy oldó szereket; ezek megtámadhatják a készülék műanyagrészeit. Ügyeljen arra, hogy ne kerül- jön víz a készülék belsejébe. A víz elektromos készülékbe való behatolása megnöveli az áramcsapás veszélyét.

A készülék belsejében nem található további karbantartandó rész.

8.3 A pótalkatrész megrendelése:

Pótalkatrész megrendésénél a következő adato- kat kellene megadni:

A készülék cikk-számát

A készülék ident- számát

A szükséges pótalkatrész pótalkatrész számát Aktuális árak és inforációk a www.isc-gmbh.info alatt találhatóak.

újrahasznosítás A szállítási károk megakadályozásához a készü- lék egy csomagolásban található. Ez a csoma- golás nyersanyag és ezáltal ismét felhasználható vagy pedig visszavezethető a nyersanyagi körforgáshoz. A készülék és annak a tartozé- kai különböző anyagokból állnak, mint például fémből és műanyagokból. Defektes készülékek nem tartoznak a házi hulladékok közé. Szakszerű megsemmisítéshez le kellene adni a készüléket egy megfelelő gyűjtőhelyen. Ha nem ismer gyűjtőhelyeket, akkor érdeklődjön ütánna a köz- ségi önkormányzatnál.

A készüléket és a készülék tartozékait egy sötét, száraz és fagymentes valamint gyerekek számára nem hozzáférhető helyen tárolni. Az optimális tárolási hőmérséklet 5 és 30 °C között van. Az elektromos szerszámot az eredeti csomagolás- ban őrizni. Anl_HSG_190_D_SPK7.indb 115Anl_HSG_190_D_SPK7.indb 115 12.08.2015 17:42:0712.08.2015 17:42:07HU

Hiba Ok Elhárítás Nem forog az előretolóhenger - Hiányzik a hálózati feszültség - A drótelőretoló szabályozója 0-án áll - Leellenőrizni a csatlakozást - Leellenőrizni a beállítást Forog az előretolótekercs, de nem nem adagolja a drótot - Rossz a tekercsnyomás (lásd az

- Túl feszesen van beállítva a görgőfék (lásd az 5.4.3-at). - Szennyezett / megrongálódott előretolóhenger (lásd az 5.4.3-at) - Károsult tömlőcsomag - Rossz a kontaktcső nagysága / szennyezett / elkopott (lásd az

- Oda van hegesztve a hegesztődrót a gázfúvókához/kontaktcsőhöz - Leellenőrizni a beállítást - Leellenőrizni a beállítást - Megtisztítani ill. kicserélni - Leellenőrizni a drótvezetés köpen- yét - Megtisztítani / kicserélni - kioldani Hosszabb üzem után nem működik a készülék, vilagít a hőőrző (3) kontrol- lámpa - A túl hosszú használat által íll. a visszahelyezési idő nem betartása által túlhevült a készülék. - Hagyni a készüléket legalább 20-30 percre lehülni Nagyon rossz a he- gesztési varrat - Rossz az áram / előretolási beállí- tás (lásd a 6.1.1/6.1.2-őt) - Nincs / túl kevés gáz (lásd a 6.1.3- at) - Leellenőrizni a beállítást - Leellenőrizni a beállításokat ill. kon- trollálni a gázpalack töltésnyomását Anl_HSG_190_D_SPK7.indb 116Anl_HSG_190_D_SPK7.indb 116 12.08.2015 17:42:0712.08.2015 17:42:07HU

Csak az EU-országoknak Ne dobja az elektromos szerszámokat a háztartási hulladék közé! Az elektromos és elektronikus-öregkészülékek 2012/19/EG európai irányvonala és anemzeti jogba való átvétele szerint az elhasznált elektromos szerszámokat szétválasztva kell összegyüjteni és vissza kell vezetni egy környezetvédelemnek megfelelő újrafelhasználáshoz. Recycling-alternatívák a visszaküldési felszólításhoz: Az elektromos készülék tulajdonosa, a tulajdon feladása esetében köteles a visszaküldés helyett alter- nativ a szakszerű értékesítéssel kapcsolatban összedolgozni. Az öreg készüléket ehhez egy visszavevő helynek is át lehet hagyni, amely elvégzi a nemzeti körforgásipari- és hulladéktörvények értelmében levő megsemmisítést. Ez nem érrinti az öreg készülékek mellékelt elektromos alkotórészek nélküli tarto- zékait és segítőeszközeit A termékek dokumentációjának és a kisérőpapírjainak az utánnyomtatása vagy egyébb sokszorosítása, kivonatosan is csak az iSC GmbH kihangsúlyozott beleegyezésével engedélyezett. Technikai változtatások jogát fenntartva Anl_HSG_190_D_SPK7.indb 117Anl_HSG_190_D_SPK7.indb 117 12.08.2015 17:42:0712.08.2015 17:42:07HU

Szervíz-információk A garanciaokmányokban megnevezett minden országban kompetens szervíz-partnereket tartunk fenn, akik kontaktusi lehetőségét kérjük vegye ki a garanciaokmányból. Ezek minden szervíz-ügyben mint javítás, pótalkatrész- és gyorsan kopó rész-ellátás vagy a fogyóeszközök megrendelhetőségével kapc- solatban a rendelkezésére állnak. Figyelembe kell venni, hogy ennél a terméknél a következő részek már használat szerinti vagy termés- zetes kopásnak vannak alávetve ill. a következő részekre van mint fogyóeszközökre szükség. Kategória Példa Gyorsan kopó részek* Előretoló henger, sodronybél, tömegfogó Fogyóeszköz/ fogyórészek* Hegesztőhuzal, fúvókák, kontaktuscső Hiányzó részek

• nincs okvetlenül a szállítás terjedelmében! Hiányok vagy hibák esetén kérjük a hibaesetet a www.isc-gmbh.info alatt bejelenteni. Kérjük ügyeljen egy pontos hibaleírásra és felelje meg mindenesetre a következő kérdéseket:

Működött már egyszer a készülék, vagy elejétől kezdve már defekt volt?

Feltünt Önnek a defekt fellépése előtt valami a készüléken (tünet a defekt előtt)?

Az Ön véleménye szerint mi a készülék hibás működése (főtünet)? Írja le ezt a hibás működést. Anl_HSG_190_D_SPK7.indb 118Anl_HSG_190_D_SPK7.indb 118 12.08.2015 17:42:0812.08.2015 17:42:08HU
