РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ HSG 190D Herkules

1. Инструкции за безопасност

2.1 Описание на уреда (фиг. 1-8)

5.1 Moнтаж (фиг. 5 - 21)

Развийте с няколко оборота регулиращия болт за противонатиск (L) (фиг. 34).

6.4 Защитни приспособления

11. Откриване на смущения

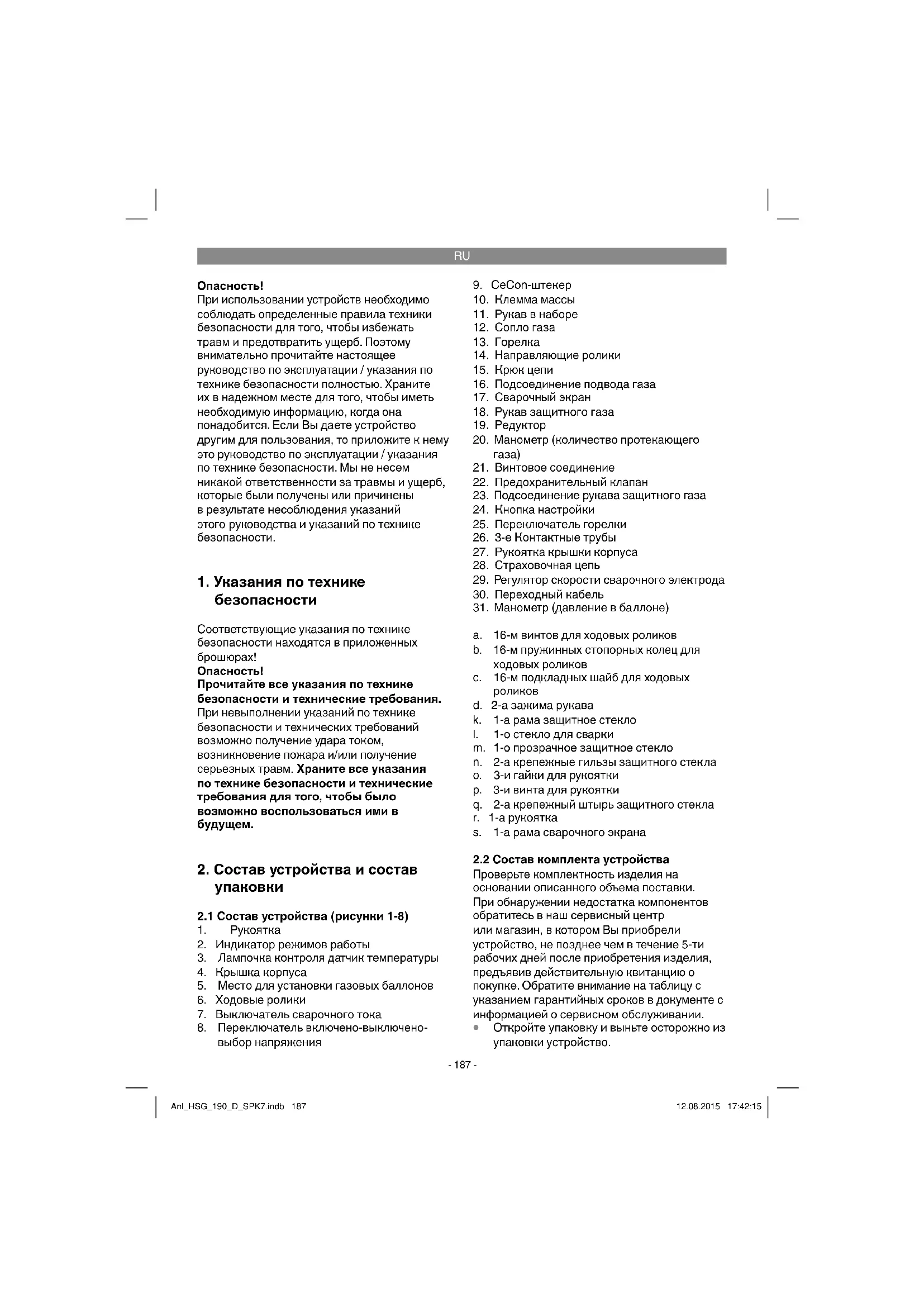

При использовании устройств необходимо соблюдать определенные правила техники безопасности для того, чтобы избежать травм и предотвратить ущерб. Поэтому внимательно прочитайте настоящее руководство по эксплуатации / указания по технике безопасности полностью. Храните их в надежном месте для того, чтобы иметь необходимую информацию, когда она понадобится. Если Вы даете устройство другим для пользования, то приложите к нему это руководство по эксплуатации / указания по технике безопасности. Мы не несем никакой ответственности за травмы и ущерб, которые были получены или причинены в результате несоблюдения указаний этого руководства и указаний по технике безопасности.

1. Указания по технике

безопасности Соответствующие указания по технике безопасности находятся в приложенных

Прочитайте все указания по технике безопасности и технические требования. При невыполнении указаний по технике безопасности и технических требований возможно получение удара током, возникновение пожара и/или получение серьезных травм. Храните все указания по технике безопасности и технические требования для того, чтобы было возможно воспользоваться ими в

2. Состав устройства и состав

2.1 Состав устройства (рисунки 1-8)

2. Индикатор режимов работы

3. Лампочка контроля датчик температуры

5. Место для установки газовых баллонов

7. Выключатель сварочного тока

8. Переключатель включено-выключено-

14. Направляющие ролики

16. Подсоединение подвода газа

18. Рукав защитного газа

20. Манометр (количество протекающего

21. Винтовое соединение

22. Предохранительный клапан

23. Подсоединение рукава защитного газа

24. Кнопка настройки

25. Переключатель горелки

26. 3-е Контактные трубы

27. Рукоятка крышки корпуса

28. Страховочная цепь

29. Регулятор скорости сварочного электрода

30. Переходный кабель

31. Манометр (давление в баллоне)

a. 16-м винтов для ходовых роликов b. 16-м пружинных стопорных колец для ходовых роликов c. 16-м подкладных шайб для ходовых

d. 2-а зажима рукава k. 1-а рама защитное стекло l. 1-о стекло для сварки m. 1-о прозрачное защитное стекло n. 2-а крепежные гильзы защитного стекла o. 3-и гайки для рукоятки p. 3-и винта для рукоятки q. 2-а крепежный штырь защитного стекла r. 1-а рукоятка s. 1-а рама сварочного экрана

2.2 Состав комплекта устройства

Проверьте комплектность изделия на основании описанного объема поставки. При обнаружении недостатка компонентов обратитесь в наш сервисный центр или магазин, в котором Вы приобрели устройство, не позднее чем в течение 5-ти рабочих дней после приобретения изделия, предъявив действительную квитанцию о покупке. Обратите внимание на таблицу с указанием гарантийных сроков в документе с информацией о сервисном обслуживании.

Откройте упаковку и выньте осторожно из упаковки устройство. Anl_HSG_190_D_SPK7.indb 187Anl_HSG_190_D_SPK7.indb 187 12.08.2015 17:42:1512.08.2015 17:42:15RU

Удалите упаковочный материал, а также приспособления защиты устройства при упаковывании и транспортировке (при

Проверьте комплектность устройства.

Проверьте устройство и принадлежности на наличие возникших при транспортировке повреждений.

Сохраняйте упаковку по возможности до истечения срока гарантийных обязательств.

Устройство и упаковка не являются детскими игрушками! Запрещено детям играть с пластиковыми пакетами, пленками и мелкими деталями! Опасность заключается в том, что они могут проглотить или погибнуть от удушья!

Оригинальное руководство по эксплуатации

Указания по технике безопасности

3. Использование в соответствии

с предназначением Сварочный аппарат в среде инертного газа предназначен исключительно для сварки стали методом MAG-(металл-активный газ) с использованием соответствующих сварочных электродов и газов. Устройство можно использовать только в соответствии с его предназначением. Любое другое, выходящее за эти рамки использование, считается не соответствующим предписанию. За возникшие в результате этого ущерб или травмы любого рода несет ответственность пользователь или работающий с инструментом, а не изготовитель. Важное указание касательно подключения к источнику тока Устройство относится к оборудованию класса A согласно стандарту EN 60974-10, то есть оно не предназначено для применения в жилых зонах, в которых энергоснабжение осуществляется посредством низковольтной системы питания общего пользования, так как в таких случаях при неблагоприятных условиях сети оно может служить причиной возникновения помех. Если Вы хотите использовать устройство в жилых зонах, в которых энергоснабжение осуществляется посредством низковольтной системы питания общего пользования, требуется применение электромагнитного фильтра, который уменьшит электромагнитные помехи настолько, что они не будут больше мешать пользователю. В промышленных или других зонах, в которых энергоснабжение осуществляется не посредством низковольтной системы питания общего пользования, устройство можно использовать без такого фильтра. Общие меры безопасности Пользователь отвечает за правильную установку и применение устройства согласно данным производителя. При обнаружении электромагнитных помех пользователь отвечает за их устранение путем установки технических вспомогательных средств, указанных в пункте «Важное указание касательно подключения к источнику тока». Уменьшение эмиссий Электроснабжение от основного источника

Сварочный аппарат необходимо подключить к основному источнику тока в соответствии с данными производителя. При возникновении помех может потребоваться принятие дополнительных мер, например, установка фильтра на основном источнике тока (см. выше пункт «Важное указание касательно подключения к источнику тока»). Сварочные кабели должны быть максимально коротким. Электрокардиостимулятор Лица с электронным устройством для сохранения жизни (например, электрокардиостимулятор и т. д.) должны проконсультироваться со своим врачом, прежде чем приближаться к установкам для дуговой сварки, резательным установкам, установкам для сжигания или установкам точечной сварки, чтобы удостовериться в отсутствии влияния на их устройства магнитных полей в сочетании с электрическим током большой силы. Anl_HSG_190_D_SPK7.indb 188Anl_HSG_190_D_SPK7.indb 188 12.08.2015 17:42:1512.08.2015 17:42:15RU

Гарантийный срок составляет 12 месяцев при промышленном использовании и 24 месяца при обычном использовании. Отсчет гарантийного срока начинается с момента приобретения устройства.

4. Символы и технические данные

EN 60974-1 Европейские нормы для сварочных устройств электрической дугой сварки вручную с ограниченной продолжительностью фазы

Номинальное значение напряжения холостого

Напряжение сети Ø мм Диаметр сварочного электрода

1 max Наивысшая измеренная величина тока электрической сети

Сварочный ток ~ 50 Гц Частота электрической сети IP 21 Класс защиты

Продолжительность фазы включения Параметры электросети Дуговая сварка плавящимся электродом в инертном и активном газах, включая использование сварочной проволоки Символ нисходящей кривой Трансформатор Предохранитель подключения к сети с номинальным значением в амперах Запрещено хранить или использовать устройство во влажной или сырой окружающей среде или под дождем Перед использованием сварочного аппарата необходимо внимательно прочитать руководство по эксплуатации и следовать его

Параметры электросети: ~230 в/~400 в ~ 50 Гц Cварочный ток: ....25 А -160 A (максим. 190 A) Продолжительность включения: X%:

(A): 400 V: 160 130 100 85 65 / 230 V: / 115 90 70 60 40 25 Номинальное значение напряжения холостого хода U

• в Барабан сварочного электрода максим.: p. 5
• кг Диаметр сварочного электрода: 0,6/0,8/1,0 мм Предохранитель: p. 16
• A Вес: ,3 кг Продолжительность сварки при температуре окружающей среды 40°C. Anl_HSG_190_D_SPK7.indb 189Anl_HSG_190_D_SPK7.indb 189 12.08.2015 17:42:1612.08.2015 17:42:16RU p. 36

5. Перед вводом в эксплуатацию

5.1 Сборка (рис. 5-21)

5.1.1 Монтаж ходовых и поворотных

роликов (6/14) Установить ходовые ролики (6) и поворотные ролики (14) так как показано на рисунках 7, 9, 10, 11.

5.1.2 Установка защитного экрана (17)

Вложить стекло для сварки (l) и на него прозрачное защитное стекло (м) в рамку для защитного стекла (k) (рис. 12).

Крепежные штифты защитного стекла (q) вдавить в отверстие в раме защитного экрана (s). (рис. 13)

Вложить раму для защитного стекла (k) с стеклом для сварки (l) и прозрачным защитным стеклом (m) изнутри в выемку в раме защитного экрана (s), вдавить крепежные гнезда защитного стекла (n) в крепежные штифты защитного стекла (q) до тех пор, пока они не войдут в зацепление для того, чтобы зафиксировать раму для защитного стекла (k). Прозрачное защитное стекло (m) должно находиться снаружи. (рис. 14)

Загнуть верхний кант рамы защитного экрана (s) (рис. 15/1.), а также углы верхнего канта (рис. 15/2.) вовнутрь. Затем загнуть внешнюю сторону рамы защитного экрана (s) вовнутрь (рис. 15/3.) и затем путем сильного сжимания соединить углы верхнего канта и внешние боковины. На каждой стороне при фиксации крепежных штифтов должно быть слышно 2-а отчетливых щелчка (рис. 15/4.)

Если оба верхних угла защитного экрана соединены так, как показано на рисунке 16, то нужно вставить винты для рукоятки (p) снаружи сквозь 3 отверстия в защитном экране. (рис. 17)

Развернуть защитный экран и вставить рукоятку (r) через резьбу 3 винтов для рукоятки (p). Прочно привинтить рукоятку (r) при помощи 3 гаек для рукоятки (o) к защитному экрану (рис. 18).

5.2 Подключение газа (рис. 4-6, 19-25)

При сварке с помощью поступающего непрерывно электрода необходима защита газом, составление защитного газа зависит от выбранного метода сварки: Защитный газ CO2 Argon/CO2 свариваемый металл нелегированная сталь

5.2.2 Установка газового баллона на

устройстве (рис. 19-25) Газовый баллон не входит в объем поставки! Установите газовый баллон, так как показано на рисунках 19 - 21. Внимательно следите за прочностью крепления страховочной цепи (28) и затем, чтобы сварочный аппарат стоял

Опасность! На подставке для установки газовых баллонов (рис. 19/5) разрешается устанавливать только газовые баллоны емкостью до максимально 20 литров. При использовании газовых баллонов большего размера возникает опасность опрокидывания, поэтому такие баллоны разрешается устанавливать только рядом с устройством. В таких случаях необходимо в достаточной степени защитить газовый баллон от опрокидывания!

5.2.3 Подсоединение газового баллона

После удаления защитной крышки (рис. 22/A) откройте на короткое время вентиль баллона (рис. 22/B) в направлении в сторону от себя. При необходимости очистите от грязи резьбу подсоединения (рис. 22/C) сухой тряпкой без использования каких либо очистительных средств. Проверьте наличие уплотнителя на редукторе (19) и убедитесь в безукоризненности его состояния. Навинтите редуктор (19) в направлении вращения часовой стрелки на резьбу подсоединения (рис. 23/C) газового баллона (рис. 23). Надеть оба хомута рукава (d) на рукав защитного газа (18). Вставить рукав защитного газа (18) на подсоединение рукава защитного газа (23) на редукторе (19) и подсоединение подвода газа (16) на сварочном аппарате и зафиксировать в обоих местах подсоединения при помощи хомутов рукава (d) (рис. 24-25). Anl_HSG_190_D_SPK7.indb 190Anl_HSG_190_D_SPK7.indb 190 12.08.2015 17:42:1612.08.2015 17:42:16RU

Опасность! Внимательно следите за герметичностью всех подключений газовой системы и соединений! Проверьте места подключений и соединений при помощи аэрозоли для обнаружения утечки или мыльной воды.

5.2.4 Пояснение работы редуктора

(рис. 4/19) Манометр (31) показывает давление в баллоне в барах. С помощью кнопки настройки (24) можно отрегулировать количество пропускаемого газа. Установленное количество пропускаемого газа можно считать на манометре (20) в литрах в минуту (l/min). Газ выходит из подсоединения рукава защитного газа (23) и подается дальше по рукаву защитного газа (рис. 3/18) к сварочному аппарату (смотрите

Указание! Регулировку количества пропускаемого газа осуществляйте всегда так, как это описано в разделе 6.1.3. Редуктор крепится при помощи винтового соединения (21) к газовому баллону (смотрите

Опасность! Вмешательства в устройство редуктора и ремонтные работы на нем разрешается осуществлять только специалистам. Вышлите неисправный редуктор при необходимости по адресу службы сервиса.

Перед тем как включить устройство убедитесь, что данные на типовой табличке соответствуют параметрам электрической сети.

Устройство разрешается подключать только к надлежащим образом заземленным и защищенным предохранителем штепсельным розеткам. Необходимо следовать следующим указаниям для того, чтобы избежать опасности пожара, удара током и травмирования людей:

Запрещено подключать к устройству номинальное напряжение 400 в, если устройство переключено на 230 в. Осторожно: опасность пожара!

Необходимо отсоединить устройство от питания электричеством прежде, чем переключать номинальное напряжение.

Запрещено переключение номинального напряжения во время работы сварочного

Перед эксплуатацией сварочного аппарата необходимо убедиться, что установленное номинальное напряжение устройства соответствует напряжению сети электропитания. Информация: Сварочный аппарат снабжен CeCon- штекером, рассчитанным на ~400 в, 16 A. Если сварочный аппарат должен эксплуатироваться с напряжением ~230 в, то необходимо использовать приложенный адаптерный кабель № 30.

5.4 Монтаж катушки электродов

(рис. 1, 5, 6, 26 – 34) Катушка электродов не входит в объем

5.4.1 Типы электродов

В зависимости от вида работ используются различные сварочные электроды. Сварочный аппарат можно использовать с сварочными электродами диаметром 0,6; 0,8 mm мм и 1,0 мм. Соответствующие подающие ролики и контактные трубыe приложены к устройству. Подающий ролик, контактные трубы и сечение электрода должны всегда соответствовать друг другу.

5.4.2 Емкость катушки электродов

В устройство можно устанавливать катушки электродов величиной максимально до 5 кг.

5.4.3 Установка катушки электродов

Открыть крышку корпуса (рис. 2/4), для этого сдвинуть рукоятку крышки корпуса (рис. 2/27) назад и откинуть крышку корпуса (рис. 2/4).

Проверьте отсутствие перехлеста навивки на катушке для того, чтобы обеспечить равномерное разматывание электрода. Описание узла подачи электрода (рис. 26-27) A Устройство фиксации катушки B Крепление катушки C Захватывающий палец D Юстировочный винт для тормоза роликов E Винты для крепление роликов подачи F Крепление роликов подачи Anl_HSG_190_D_SPK7.indb 191Anl_HSG_190_D_SPK7.indb 191 12.08.2015 17:42:1612.08.2015 17:42:16RU

G Подающий ролик H Приемник комплекта рукава I Нажимной ролик J Крепление нажимного ролика K Пружина нажимного ролика L Юстировочный винт противодавления M Направляющая труба N Катушка проволоки O Отверстие захвата катушки электрода Установка катушки электродов (рис. 26,27) Поставить катушку электродов (N) на крепление катушки (B). Внимательно следить за тем, чтобы конец сварочного электрода разматывался со стороны направляющей электрода, смотрите направление стрелки. Внимательно проследите, чтобы фиксатор катушки (A) был вдавлен, а захватывающий палец (C) находился в отверстии захвата катушки электродов (O). Фиксатор катушки (A) должен защелкнуться над катушкой электродов (N) (рис. 27). Введение сварочного электрода и юстировка направляющей электрода (рис. 28-34)

Нажать вверх пружину нажимного ролика (K) и повернуть вперед (рис. 28).

Откинуть вниз крепление нажимного ролика (J) с нажимным роликом (I) и пружиной нажимного ролика (K) (рис. 29)

Вывинтить винты для крепления роликов подачи (E) и вытянуть крепление роликов подачи (F) вверх (рис. 30).

Перепроверить подающий ролик (G). На верхней стороне подающего ролика (G) должен быть указана соответствующая толщина электрода. Подающий ролик (G) снабжен 2-я направляющими пазами. Подающий ролик (G) нужно при необходимости перевернуть или заменить (рис. 31).

Установить крепление роликов подачи (F) назад и прочно привинтить.

Вынуть сопло газа (рис. 5/12) вращая вправо из горелки (рис. 5/13), отвинтить контактную трубу (рис. 6/26) (рис. 5 - 6). Рукава в наборе (рис. 1/11) проложить по полу насколько можно по прямой и в направлении от сварочного аппарата.

Отрезать 10 см от начала сварочного электрода так, чтобы образовался прямой срез без выступов, искривлений и загрязнений. Снять заусеницы с конца сварочного электрода.

Вставить сварочный электрод через направляющую трубу (M), между нажимным и подающим роликом (G/I) внутрь в приемное устройство рукава в наборе (H). Вставить (рис. 32) сварочный электрод осторожно рукой так далеко в рукав в наборе, пока он не выйдет наружу в горелке (рис. 5/13) примерно на 1 см.

Ослабить юстировочный винт противодавления (L) несколькими вращениями (рис. 34).

Откинуть вновь крепление нажимного ролика (J) с нажимным роликом (I) и пружиной нажимного ролика (K) вверх и снова зацепить пружину нажимного ролика (K) за юстировочный винт противодавления (L) (рис. 33)

Затем установить юстировочный винт противодавления (L) таким образом, чтобы сварочный электрод удерживался прочно между нажимным роликом (I) и подающим роликом (G) без раздавливания (рис. 34).

Привинтить контактную трубу (рис. 6/26), соответствующую диаметру используемого сварочного электрода, к горелке (рис. 5/13) и вставить сопло газа, повернув его вправо (рис. 5/12).

Отрегулировать юстировочный винт тормоза роликов (D) таким образом, чтобы электрод все еще мог проходить и ролик при торможении направляющей электрода автоматически останавливался.

6. Обращение с устройством

Так как регулировка сварочного аппарата в зависимости от случая использования осуществляется по разному, то мы рекомендуем осуществить регулировку путем осуществления пробной сварки.

6.1.1 Регулировка сварочного тока

Сварочный ток можно регулировать 6-ти ступенчато переключателем сварочного тока (рис. 1/7). Выбор силы сварочного тока зависит от толщины деталей, необходимой глубины прожигания и диаметра используемого сварочного электрода. Anl_HSG_190_D_SPK7.indb 192Anl_HSG_190_D_SPK7.indb 192 12.08.2015 17:42:1612.08.2015 17:42:16RU

6.1.2 Регулировка скорости подачи

Скорость подачи электрода подстраивается автоматически под величину установленного тока. Точную подстройку скорости подачи электрода можно осуществить бесступенчато при помощи регулятора скорости сварочного электрода (рис. 1/29). Рекомендуется при регулировке начинать с 5 ступени, которая представляет собой среднее значение, и при необходимости подстроить. Необходимое количество подачи электрода зависит от толщины обрабатываемого предмета, желаемой глубины прожигания и диаметра используемого сварочного электрода, а также от величины перекрываемого расстояния между свариваемыми деталями.

6.1.3 Регулировка количества

пропускаемого газа Количество пропускаемого газа можно отрегулировать бесступенчато на редукторе (рис.4/19). Его можно определить на манометре (рис. 4/20) в литрах в минуту (l/min.). Рекомендуемое количество пропускаемого газа в помещениях с притоком и оттоком воздуха: 5 л/мин – 15 l/min. Для регулировки количества пропускаемого газа необходимо вначале ослабить зажимной рычаг (рис. 26/K) узла подачи электрода для того, чтобы избежать ненужного износа электрода (смотрите 5.4.3). Подсоединить устройство к электрической сети (смотрите пункт 5.3), установить переключатель сварочный ток включен-выключен (рис.1/7; 8) на 1; 230 V/400 V -ю ступень и задействовать переключатель горелки (рис. 5/25) для того, чтобы открыть подачу потока газа. Затем установить на редукторе давления (рис. 4/19) желаемое количество пропускаемого газа. Вращение влево ручки настройки (рис. 4/24): уменьшение количества пропускаемого газа Вращение вправо ручки настройки (рис. 4/24): повышение количества пропускаемого газа Вновь закрепить пружину нажимного ролика (рис. 26/K) на узле подачи электрода.

6.2 Подключение электрического питания

6.2.2 Подсоединение клеммы заземления

(рис. 1/10) Клемму заземления (10) устройства прикрепить по возможности в непосредственной близи от места сварки. Обеспечить переход металлов без покрытия в месте осуществления контакта.

После того, как осуществлены все электрические подключения для электропитания и сварочного контура, а также подключен защитный газ, то можно действовать следующим образом: Свариваемые детали должны в области сварки быть свободными от краски, металлических покрытий, грязи, ржавчины, жира и влаги. Отрегулируйте сварочный ток, подачу электрода и количество пропускаемого газа (смотрите 6.1.1 – 6.1.3) соответствующим

Держите сварочный экран (рис. 3/17) перед лицом, и поднесите газовое сопло к месту, где нужно осуществить сварку. Затем задействуйте переключатель горелки (рис. 5/25). Если горит электрическая дуга, то устройство подает электрод в сварочную ванну. Если размер ядра сварной точки будет достаточен, то нужно медленно вести горелку вдоль канта в необходимом месте. При необходимости осуществляйте легкие покачивания для того, чтобы немного увеличить сварочную ванну. Выявите идеальные установки сварочного тока, скорости подачи электрода и количество пропускаемого газа путем проведения пробной сварки. При идеальном осуществлении слышен равномерный шум сварки. Глубина прожигания должна быть как можно большей, но сварочная ванна все же не должна провалиться сквозь обрабатываемую деталь. Anl_HSG_190_D_SPK7.indb 193Anl_HSG_190_D_SPK7.indb 193 12.08.2015 17:42:1612.08.2015 17:42:16RU

6.4 Защитные приспособления

6.4.1 Датчик температуры

Сварочный аппарат снабжен приспособлением защиты от перегрева, которое защищает сварочный трансформатор от перегрева. В том случае, если сработает защита от перегрева, то светится контрольная лампочка (3) на Вашем устройстве. Сварочный аппарат должен в течении некоторого времени охлаждаться.

7. Замена кабеля питания

Если будет поврежден кабель питания от электросети этого устройства, то его должен заменить изготовитель устройства, его служба сервиса или другое лицо с подобной квалификацией для того, чтобы избежать опасностей.

8. Очистка, техобслуживание и

заказ запасных деталей

Перед всеми работами по очистке необходимо вынуть штекер из розетки электросети.

Содержите защитные приспособления, вентиляционные щели и корпус двигателя свободными насколько это возможно от пыли и грязи. Протрите устройство чистой ветошью или продуйте сжатым воздухом под низким давлением.

Мы рекомендуем очищать устройство сразу после каждого использования.

Регулярно очищайте устройство влажной ветошью с небольшим количеством жидкого мыла. Не используйте средства для очистки или растворы; они могут повредить пластмассовые части устройства. Следите за тем, чтобы вода не попала вовнутрь устройства. Попадание воды в электрическое устройство повышает опасность получения удара

Внутри устройства нет никаких деталей, нуждающихся в техническом уходе.

8.3 Заказ запасных деталей:

При заказе запасных деталей необходимо указать следующие данные;

Номер артикула устройства

Идентификационный номер устройства

Номер необходимой запасной детали Актуальные цены и информация находятся на странице www.isc-gmbh.info

9. Утилизация и вторичное

использование Устройство поставляется в упаковке для предотвращения повреждений при транспортировке. Эта упаковка является сырьем и поэтому может быть использована вновь или направлена на повторную переработку сырья. Устройство и его принадлежности изготовлены из различных материалов, например, металла и пластмасс. Не выбрасывайте дефектные устройства вместе с бытовыми отходами. Для правильной утилизации устройство необходимо сдать в подходящий пункт приема. Если Вы не знаете, где находится пункт приема, уточните это в органах коммунального управления.

Храните устройство и его принадлежности в темном, сухом и неподверженном воздействию мороза, а также недоступном для детей месте. Оптимальная температура хранения находится между 5 ˚C и 30 ˚C. Храните электроинструмент в оригинальной

11. Поиск неисправностей

Неисправность Причина Устранение Подающий ролик не вращается - Напряжение электросети отсутствует - Регулятор подачи электрода стоит на 0 - Проверить подсоединение - Проверить регулировку Подающий ролик вращается, но отсутствует подача

- Слабое давление ролика (смотрите 5.4.3) - Тормоза роликов срабатывают слишком сильно (смотрите 5.4.3) - Подающий ролик загрязнен или поврежден (смотрите 5.4.3) - Поврежден рукав в наборе - Загрязнение, неправильный размер или износ контактной трубы (смотрите 5.4.3) - Сварочный электрод приварен к соплу газа или к контактной

- Проверить регулировку - Проверить регулировку - Очистить или заменить - Проверить кожух направляющей

- Очистить или заменить

Устройство после длительного

работы больше не работает, светится лампочка контроля датчик температуры (3) - Устройство перегрелось в результате длительной эксплуатации или в

- Дать устройству остыть минимально 20-30 минут Очень плохое качество сварного

- Неправильна регулировка тока и подачи (смотрите 6.1.1/6.1.2) - Газ отсутствует или его слишком мало (смотрите 6.1.3) - Проверить регулировку - Проверить регулировку, а также давление наполнения газового

Только для стран ЕС Запрещено выбрасывать электроинструмент в обычный домашний мусор. Согласно европейской директиве 2012/19/EG об использованных электрических и электронных устройствах и реализации в правовой системе соответствующей страны необходимо использованный электрический инструмент утилизировать отдельно и направлять на вторичную переработку для охраны окружающей среды. Вторичная переработка - альтернатива обязятельной отсылке устройства назад изґотовителю: Владелец электрическоґо устройства в случае избавления от собственности обязан,в качестве альтернативы отсылки назад изґотовителю, содействовать надлежащей утилизации. Пришедшее в неґодность устройство может быть передано в приемный пункт, который осуществит ликвидацию в соответствии с законом страны о цикличном производстве и обращении с мусором. Это не относится к приложенным к пришедшему в неґодность оборудованию дополнительным устройствам и вспомоґательным средствам, не содержащим электрические части. Перепечатывание или прочие виды размножения документации и сопроводительных листов продукции фирмы, полностью или частично, разрешено производить только с однозначного разрешения ISC GmbH. Сохpaняeтcя прaво на тeхничeскиe изменения Anl_HSG_190_D_SPK7.indb 196Anl_HSG_190_D_SPK7.indb 196 12.08.2015 17:42:1612.08.2015 17:42:16RU

Информация о сервисном обслуживании Во всех странах, указанных в гарантийном свидетельстве, у нас имеются компетентные сервисные партнеры, контактные данные которых Вы найдете в гарантийном свидетельстве. Они всегда в Вашем распоряжении для решения любых вопросов, связанных с обслуживанием, например, для ремонта, поставки запчастей и быстроизнашивающихся деталей, а также приобретения расходных материалов. Следует обратить внимание на то , что в этом изделии следующие детали подвержены естественному износу или износу в связи с эксплуатацией / следующие детали требуются в качестве расходных материалов. Категория Пример Быстроизнашивающиеся детали* Подающий ролик, направляющий канал, зажим для заземления Расходный материал/расходные части* Сварочный электрод, сопла, контактная

Недостающие компоненты

• Не обязательно входят в объем поставки! При обнаружении дефектов или неисправностей мы просим Вас заявить о таком случае в сети Интернет на сайте www.isc-gmbh.info. Обратите внимание на точное описание неисправности и в любом случае ответьте на следующие вопросы:

Устройство уже работало или оно было неисправным с самого начала?

Вам бросилось что-либо в глаза перед возникновением неисправности (признак перед неисправностью)?

Какую неисправность имеет устройство, по Вашему мнению (основной признак)? Опишите эту неисправность. Anl_HSG_190_D_SPK7.indb 197Anl_HSG_190_D_SPK7.indb 197 12.08.2015 17:42:1612.08.2015 17:42:16RU

Гарантийное свидетельство Уважаемая покупательница, уважаемый покупатель, наши продукты проходят тщательнейший контроль качества. Если это устройство все же не будет функционировать безупречно, мы просим Вас обратиться в наш сервисный отдел по адресу, указанному в этом гарантийном талоне, или в магазин, в котором Вы приобрели устройство. При предъявлении гарантийных требований действуют следующие условия.

правила гарантии регулируют дополнительные условия оказания гарантийных услуг, которые нижеупомянутый производитель обеспечивает покупателям своих новых устройств в дополнение к условиям гарантии в соответствии с законом. Эти гарантийные обязательства не затрагивают Ваши законные гарантийные требования. Наши гарантийные услуги для Вас бесплатны.

2. Гарантийные услуги распространяются только на дефекты нового устройства

нижеупомянутого производителя, которое вы приобрели, связанные с недостатком материала или производственным браком, и ограничиваются по нашему выбору устранением таких дефектов устройства или заменой устройства. Учтите, что наши устройства не предназначены для использования в промышленных целях, в ремесленном производстве и на профессиональной основе. Поэтому гарантийный договор считается недействительным, если устройство использовалось в течение гарантийного срока на кустарных, промышленных предприятиях или в ремесленном производстве, а также подвергалось сопоставимой нагрузке.

3. Наша гарантия не распространяется на:

- повреждения устройства, возникшие в результате несоблюдения руководства по монтажу или неправильного монтажа, несоблюдения руководства по эксплуатации (например, при подключении к сети с неправильным напряжением или родом тока), несоблюдения требований касательно технического обслуживания и требований техники безопасности, воздействия на устройство аномальных условий окружающей среды или недостаточного ухода и технического обслуживания; - повреждения устройства, возникшие в результате неправильного или ненадлежащего использования (например, перегрузка устройства или применение не допущенных к использованию насадок или принадлежностей), попадания в устройство посторонних предметов (например, песка, камней или пыли, повреждения при транспортировке), применения силы или внешних воздействий (например, повреждения при падении); - повреждения устройства или частей устройства, связанные с износом в связи с эксплуатацией, обычным или другим естественным износом.

4. Гарантийный срок составляет 60 месяца, отсчет начинается со дня покупки устройства.

Гарантийные права необходимо предъявлять до истечения срока гарантии в течении двух недель после того как будет обнаружена неисправность. Заявления на гарантийное обслуживание после истечения срока гарантии не принимаются. Ремонт или замена устройства не ведет к продлению гарантийного срока, также при оказании такой услуги отсчет нового гарантийного срока на устройство или возможно установленные детали не начинается заново. Это условие действует также при обращении в местный сервисный

5. Для предъявления гарантийного требования зарегистрируйте дефектное устройство на

сайте: www.isc-gmbh.info. Если наша гарантия распространяется на дефект устройства, Вы незамедлительно получите отремонтированное или новое устройство. Что касается быстроизнашивающихся, расходных деталей и недостающих компонентов, мы обращаем внимание на ограничения этой гарантии согласно информации о сервисном обслуживании настоящего руководства по эксплуатации. Anl_HSG_190_D_SPK7.indb 198Anl_HSG_190_D_SPK7.indb 198 12.08.2015 17:42:1712.08.2015 17:42:17DK
