GEBRUIKSAANWIJZING HES 200 Herkules

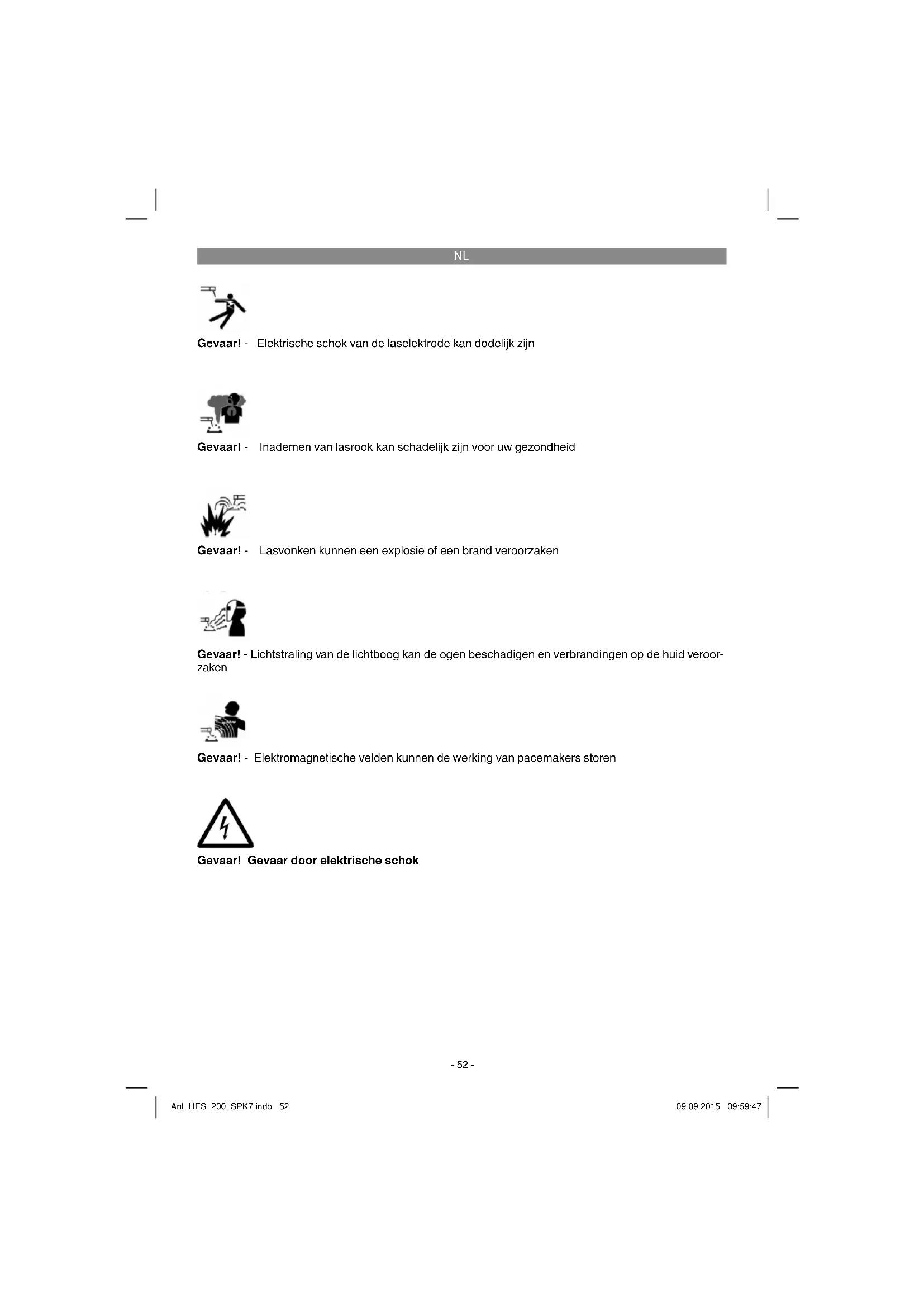

Gevaar! - Elektrische schok van de laselektrode kan dodelijk zijn Gevaar! - Inademen van lasrook kan schadelijk zijn voor uw gezondheid Gevaar! - Lichtstraling van de lichtboog kan de ogen beschadigen en verbrandingen op de huid veroor- zaken Gevaar! - Lasvonken kunnen een explosie of een brand veroorzaken Gevaar! - Elektromagnetische velden kunnen de werking van pacemakers storen Gevaar! Gevaar door elektrische schok Anl_HES_200_SPK7.indb 52Anl_HES_200_SPK7.indb 52 09.09.2015 09:59:4709.09.2015 09:59:47NL

Gevaar! Bij het gebruik van toestellen dienen enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees daarom deze handleiding / veiligheidsinstructies zorgvuldig door. Bewaar deze goed zodat u de in- formatie op elk moment kunt terugvinden. Mocht u dit toestel aan andere personen doorgeven, gelieve dan deze handleiding / veiligheidsins- tructies mee te geven. Wij zijn niet aansprakelijk voor ongevallen of schade die te wijten zijn aan niet-naleving van deze handleiding en van de vei- ligheidsinstructies.

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstructies vindt u in de bijgaande brochure. Gevaar! Lees alle veiligheidsinstructies en aanwijzin- gen. Nalatigheden bij de inachtneming van de veiligheidsinstructies en aanwijzingen kunnen elektrische schok, brand en/of zware letsels tot gevolg hebben. Bewaar alle veiligheidsinstruc- ties en aanwijzingen voor de toekomst. Veiligheidsdelen: a) Gevaar door elektrische schok: Elektrische schok van een laselektrode kan dodelijk zijn. Niet lassen bij regen of sneeuw. Droge iso- lerende handschoenen dragen. De elektrode niet aanraken met blote handen. Geen natte of beschadigde handschoenen dragen. Zich beschermen tegen een elektrische schok door isolatie tegen het werkstuk. De behui- zing van de inrichting niet openen. b) Gevaar door lasrook: Het inademen van lasrook kan schadelijk zijn voor de gezond- heid. Het hoofd niet in de rook houden. Inrichtingen gebruiken in de openlucht. Ont- luchting gebruiken om de rook te verwijderen. c) Gevaar door lasvonken: Lasvonken kun- nen een explosie of een brand veroorzaken. Brandbare stoff en ver houden van de plaats waar gelast wordt. Niet lassen naast brand- bare stoff en. Lasvonken kunnen branden veroorzaken. Een brandblusser bij de hand houden in de buurt, en ervoor zorgen dat iemand toeziet op de laswerkzaamheden om deze eventueel meteen te kunnen inzetten. Niet lassen op trommels of gesloten reser- voirs van welke aard dan ook. d) Gevaar door lichtstraling van de lichtb- oog: Lichtstraling van de lichtboog kan de ogen beschadigen en verbrandingen op de huid veroorzaken. Helm en veiligheidsbril dra- gen. Gehoorbescherming en hoog gesloten hemdskraag dragen. Veiligheidshelmen voor laswerkzaamheden met de juiste fi ltergrootte dragen. Volledige lichaamsbescherming dra- gen. e) Gevaar door elektromagnetische velden: Lasstroom genereert elektromagnetische velden. Niet gebruiken in combinatie met medische implantaten. De lasleidingen nooit rond het lichaam wikkelen. Lasleidingen sa- menbrengen.

2. Beschrijving van het gereedschap

2.1 Beschrijving van het gereedschap (fi g. 1)

3. Instelknop voor lasstroom

4. Omschakelaar 230 V / 400 V

5. Controlelampje voor oververhitting

6. Controlelamp bedrijf

Gelieve de volledigheid van het artikel te contro- leren aan de hand van de beschreven omvang van de levering. Indien er onderdelen ontbreken, gelieve u dan binnen 5 werkdagen na aankoop van het artikel te wenden tot ons servicecenter of tot het verkooppunt waar u het apparaat heeft ge- kocht, en leg een geldig bewijs van aankoop voor. Gelieve daarvoor de garantietabel in de service- informatie aan het einde van de handleiding in acht te nemen.

Open de verpakking en neem het toestel voorzichtig uit de verpakking.

Verwijder het verpakkingsmateriaal alsmede verpakkings-/transportbeveiligingen (indien aanwezig).

Bewaar de verpakking indien mogelijk tot het verloop van de garantieperiode. Gevaar! Het toestel en het verpakkingsmateriaal zijn geen speelgoed voor kinderen! Kinderen mo- gen niet met plastic zakken, folies en kleine stukken spelen! Er bestaat inslik- en verstik- kingsgevaar!

Veiligheidsinstructies

3. Reglementair gebruik

Met het elektrisch lasapparaat kunnen verschil- lende metalen met gebruik van de juiste mantel- elektroden worden gelast. De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk ander verder gaand gebruik is niet reglementair. Voor daaruit voortvloeiende schade of verwon- dingen van welke aard dan ook is de gebruiker/ bediener, niet de fabrikant, aansprakelijk. Wij wijzen erop dat onze gereedschappen overe- enkomstig hun bestemming niet geconstrueerd zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij geven geen garantie indien het ge- reedschap in ambachtelijke of industriële bedrij- ven alsmede bij gelijk te stellen activiteiten wordt gebruikt.

4. Symbolen en technische

gegevens EN 60974-1 Europese norm voor vlambooglasinrichtingen en lasstroombronnen met beperkte inschakelduur (deel 6)

Symbool voor lasstroombronnen die geschikt zijn voor het lassen in een omgeving met verhoogd schokgevaar. ~ 50 Hz Wisselstroom en toegekende waarde van de fre- quentie [Hz]

Lasstroom [A] 3 ~ 50 Hz Netvoeding; aantal fasen alsmede wisselstroom- symbool en toegekende waarde van de frequen- tie

1max Grootste toegekende waarde van de netstroom [A]

1eff Eff ectieve waarde van de maximale netstroom [A] IP 21 S Bescherming type

5. Montage-instructies

5.1 Montage van het lasscherm (13)

Lasglas (l) en daarover een transparant beschermglas (m) in het frame voor het be- schermglas (k) leggen (fig. 3).

Borgstiften van het beschermglas (q) buiten in de boringen in het frame van het lasscherm (s) drukken. (fig. 4)

Frame voor het beschermglas (k) met het lasglas (l) en het transparante beschermglas (m) van binnen in de uitsparing in het frame van het lasscherm (s) leggen, bevestigings- bussen van het beschermglas (n) op de borg- stiften van het beschermglas (q) drukken, tot deze arrêteren, om het frame voor het beschermglas (k) te borgen. Het transparante beschermglas (m) moet op de buitenkant lig- gen. (fig. 5)

Bovenkant van het frame van het lasscherm (s) naar binnen buigen (fig. 6/1.) en de hoeken van de bovenkant inknikken (fig. 6/2.). Alleen buitenkanten van het frame van het lasscherm (s) naar binnen buigen (fig. 6/3.) en deze verbinden door de hoeken van de bovenkant en de buitenkanten samen te druk- ken. Aan elke kant moeten bij het arrêteren van de borgstiften 2 duidelijke klikgeluiden waarneembaar zijn (fig. 6/4.)

Als beide hoeken van het lasscherm, zoals getoond in afbeelding 7, verbonden zijn, steek dan de schroeven voor de handgreep (p) van buiten door de 3 gaten in het las- scherm. (fig. 8)

Lasscherm omdraaien en de handgreep (r) over de schroefdraden van de 3 schroeven voor de handgreep (p) leiden. Handgreep (r) met de 3 moeren voor de handgreep (o) aan het lasscherm vastschroeven (fig. 9).

Dit lastoestel werkt op 230 V en 400 V nominale spanning. De gewenste nominale spanning kan worden ingesteld m.b.v. de voorgestelde draai- schakelaar (4). Gelieve de hieronder vermelde bedieningsinstructies in acht te nemen: 3 ~ 16 A max. 200 A Gelieve de volgende instructies na te leven om brandgevaar, gevaar voor een elektrische schok of letsel van personen te voorkomen.

Gebruik het toestel nooit met een nominale spanning van 400 V als het toestel op 230 V is ingesteld. Wees voorzichtig: Brandgevaar!

Gelieve de stroomtoevoer van het toestel te onderbreken voordat u de nominale spanning instelt.

Het is verboden een andere nominale span- ning in te stellen terwijl het lastoestel in wer- king is.

U dient er zich van te vergewissen dat de ingestelde nominale spanning van het toestel overeenkomt met de spanning van de stro- ombron voordat u het lastoestel in gebruik neemt. Opmerking: Het lasapparaat is voorzien van een 400 V ~ 16 A-CeCon-stekker. Indien u het lasapparaat op 230 V ~ wilt laten draaien, dient de bijgaande ad- apterkabel nr. 12 te worden gebruikt. Anl_HES_200_SPK7.indb 55Anl_HES_200_SPK7.indb 55 09.09.2015 09:59:4709.09.2015 09:59:47NL

De aardingsklem (-) (2) wordt direct op het te lassen stuk of op de ondergrond waarop het te lassen stuk is geplaatst, bevestigd. Opgelet! Zorg ervoor dat een direct contact met het te lassen stuk bestaat. Mijd dus gelakte op- pervlakken en/of isolatiematerialen. De elektrode- houderkabel heeft aan het uiteinde een speciale klem die dient om de elektrode vast te klemmen. De laskap moet tijdens het lassen altijd worden gebruikt. Deze beschermt de ogen tegen de van de lichtboog uitgaande lichtstraling en laat toch toe de blik op het te lassen stuk te vestigen (Niet bij de leveringsomvang begrepen).

Nadat u alle aansluitingen voor de stroomtoevoer en voor de lasstroomkring tot stand hebt ge- bracht, kunt u als volgt te werk gaan: Steek het niet omhulde uiteinde van de elektrode in de elektrodehouder (1) en verbind de aardings- klem (-) (2) met het te lassen stuk. Let erop dat hierbij een goed elektrisch contact bestaat. Schakel het toestel in via de schakelaar (4) en stel de lasstroom in met behulp van de knop (3), al naargelang de elektrode die men wil gebruiken. Houd de laskap voor het gezicht en wrijf de staa- felektrode zo over het te lassen stuk, dat u een beweging zoals bij het aanstrijken van een lucifer uitvoert. Dit is de beste methode om de lichtboog te ontsteken. Test eerst op een proefstuk of u de juiste elektrode en stroomsterkte hebt geselec- teerd. Elektrode Ø (mm) ..........................Lasstroom (A) 2...............................................................40-80 A 2,5 ....................................................... 60 - 110 A 3,2 ....................................................... 80 - 160 A 4 ........................................................ 120 - 200 A Opgelet! Tik niet met de elektrode tegen het werkstuk; dit zou schade kunnen veroorzaken en de ontsteking van de lichtboog bemoeilijken. Zodra de lichtboog ontstoken is, probeert u een afstand tot het werkstuk aan te houden die overeenstemt met de gebruikte elektrodediame- ter. De afstand moet zo constant mogelijk blijven terwijl u last. De hoek van de elektrode moet in werkrichting ongeveer 20/30 grande bedragen. Gebruik altijd een tang om gebruikte elektroden te verwijderen of om pas gelaste stukken te bewegen. Denk er a.u.b. aan dat de elektrode- houder (1) na het lassen altijd geïsoleerd moet worden weggelegd. De slak mag pas na het afkoelen van de naad worden verwijderd. Wordt een lasbewerking aan een onderbroken lasnaad voortgezet, dan moet eerst de slak aan het beginpunt worden verwijderd.

9. Bescherming tegen oververhitting

Het lastoestel is uitgerust met een overver- hittingsveiligheid, die de lastransformator tegen oververhitting beschermt. Mocht de overver- hittingsveiligheid reageren, dan gaat het controle- lampje (5) aan uw toestel branden. Laat het lasto- estel een tijdje afkoelen.

10. Vervanging van de

netaansluitleiding Gevaar! Als de netaansluitleiding van dit apparaat be- schadigd wordt, dan moet hij door de fabrikant of diens klantendienst of door een gelijkwaardig gekwalifi ceerde persoon vervangen worden, om gevaren te vermijden.

11. Reiniging, onderhoud en

bestellen van wisselstukken Gevaar! Trek vóór alle schoonmaakwerkzaamheden de netstekker uit het stopcontact.

Hou de veiligheidsinrichtingen, de ventila- tiespleten en het motorhuis zo veel mogelijk vrij van stof en vuil. Wrijf het toestel met een schone doek af of blaas het met perslucht bij lage druk schoon.

Het is aan te bevelen het toestel direct na elk gebruik te reinigen.

Reinig het toestel regelmatig met een vochti- ge doek en wat zachte zeep. Gebruik geen reinigings- of oplosmiddelen; die zouden de Anl_HES_200_SPK7.indb 56Anl_HES_200_SPK7.indb 56 09.09.2015 09:59:4809.09.2015 09:59:48NL

kunststofcomponenten van het toestel kun- nen aantasten. Let er goed op dat geen water in het toestel terechtkomt. Door binnendrin- gen van water in een elektrische apparatuur verhoogt het risico van een elektrische schok.

In het toestel zijn er geen andere te onderhouden onderdelen.

11.3 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken vol- gende gegevens te vermelden:

Type van het toestel

Artikelnummer van het toestel

Ident-nummer van het toestel

Wisselstuknummer van het benodigd stuk Actuele prijzen en info vindt u terug onder www.isc-gmbh.info

12. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan naar de grondstofkringloop worden teruggevo- erd. Het toestel en zijn accessoires bestaan uit diverse materialen, zoals b.v. metaal en kunststof. Defecte toestellen horen niet thuis in het huisvuil. Om zich van het toestel naar behoren te ontdoen dient het naar een geschikte verzamelplaats te worden gebracht. Als u geen verzamelplaats kent gelieve u dan bij de gemeente te informeren.

Bewaar het toestel en de accessoires op een donkere, droge en vorstvrije plaats die voor kinderen ontoegankelijk is. De optimale opberg- temperatuur ligt tussen 5° C en 30° C. Bewaar het elektrische gereedschap in de originele ver- pakking. Anl_HES_200_SPK7.indb 57Anl_HES_200_SPK7.indb 57 09.09.2015 09:59:4809.09.2015 09:59:48NL

Enkel voor EU-landen Elektrisch gereedschap hoort niet bij het huisvuil thuis! Volgens de Europese richtlijn 2012/19/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden ver- zameld en milieuvriendelijk te worden gerecycleerd. Recyclagealternatief i.p.v. het toestel terug te sturen: De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen niet bij de afgedankte toestellen gevoegde accessoires en hulpmiddelen zonder elektrische componenten. Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of ge- deeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van iSC GmbH. Technische wijzigingen voorbehouden Anl_HES_200_SPK7.indb 58Anl_HES_200_SPK7.indb 58 09.09.2015 09:59:4809.09.2015 09:59:48NL

Service-informatie Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepart- ners, wier contactgegevens u kunt afl eiden uit het garantiebewijs. Deze staan voor alle diensten zoals reparatie, het verschaff en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te uwer beschikking. U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen. Categorie Voorbeeld Slijtstukken* Elektrodehouder, massaklem Verbruiksmateriaal/verbruiksstukken* Ontbrekende onderdelen

• niet verplicht bij de leveringsomvang begrepen! Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.isc-gmbh.info. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij in elk geval de volgende vragen te beantwoorden:

Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?

Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?

Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)? Beschrijf deze foutieve werkwijze. Anl_HES_200_SPK7.indb 59Anl_HES_200_SPK7.indb 59 09.09.2015 09:59:4809.09.2015 09:59:48NL

Garantiebewijs Geachte klant, onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit niet naar behoren werken, spijt het ons ten zeerste en verzoeken wij u zich te wenden tot onze service- dienst onder het adres vermeld op dit garantiebewijs, of tot het verkooppunt waar u het toestel heeft gekocht. Voor eisen in verband met het recht garantie geldt het volgende:

1. Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder genoemde

fabrikant kopers van zijn nieuwe apparaten toezegt in aanvulling tot de wettelijke garantie. Uw wette- lijke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor u gratis.

2. De garantieprestatie geldt uitsluitend voor gebreken aan een door u aangekocht nieuw apparaat

van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout, en is naar onze keuze beperkt tot het verhelpen van zulke gebreken aan het apparaat of de vervan- ging ervan. Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet ontworpen zijn voor com- mercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen sprake, als het apparaat binnen de garantieperiode in commerciële, ambachtelijke of industriële bedrijven werd ingezet of aan een daarmee gelijk te stellen belasting werd blootgesteld.

3. Van onze garantie zijn uitgesloten:

- Schade aan het apparaat als gevolg van niet-inachtneming van de montagehandleiding of op grond van ondeskundige installatie, als gevolg van niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of niet-inachtneming van de onderhouds- en veiligheidsvoorschriften, door blootstelling van het apparaat aan abnormale omgevingsvoorwaarden of door nalatig onderhoud en verzorging. - Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. over- belasting van het apparaat of de inzet van niet toegelaten gereedschappen of toebehoren), binnen- dringen van vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade), gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen). - Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg van gebruik, en als gevolg van normale of andere natuurlijke slijtage.

4. De garantieperiode bedraagt 60 maanden en gaat in op de datum van aankoop van het apparaat.

Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vast- stellen van het defect geldend te worden gemaakt. Het indienen van garantieclaims na verloop van de garantieperiode is uitgesloten. De herstelling of vervanging van het apparaat leidt niet tot een verlenging van de garantieperiode noch wordt door deze prestatie een nieuwe garantieperiode voor het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter plaatse uitvoeren van een serviceactiviteit.

5. Gelieve om een garantieclaim geldend te maken het defecte apparaat aan te melden onder: www.

isc-gmbh.info. Valt het defect van het apparaat binnen onze garantieprestatie, dan bezorgen wij u per omgaande een hersteld of nieuw apparaat terug. Voor slijtstukken, verbruiksmateriaal en ontbrekende onderdelen wordt verwezen naar de beperkingen van deze garantie conform de service-informatie van deze handleiding. Anl_HES_200_SPK7.indb 60Anl_HES_200_SPK7.indb 60 09.09.2015 09:59:4809.09.2015 09:59:48PL
