IW 160 Wig - Poste à souder Herkules - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Poste à souder inverter pour soudage TIG et électrode enrobée
Marque	Herkules
Modèle	IW 160 Wig
Dimensions du kit (emballage)	550 x 220 x 420 mm
Poids net de la machine seule	11,5 kg
Poids net du kit (machine + torche TIG)	13,1 kg
Poids brut du kit	14,6 kg
Alimentation électrique	230 V ~ 50 Hz, fusible 16 A
Courant de soudage (électrode enrobée)	20 - 150 A
Courant de soudage (TIG)	20 - 160 A
Tension à vide	80 V
Diamètre des électrodes	1,6 – 4,0 mm
Facteur de marche (électrode enrobée)	25 % à 150 A / 60 % à 105 A / 100 % à 20 A
Facteur de marche (TIG)	25 % à 160 A / 60 % à 103 A / 100 % à 80 A
Refroidissement	Ventilateur intégré
Accessoires inclus	Torche TIG avec faisceau de 4 m, valve rotative, 3 douilles de serrage, 2 électrodes tungstène Ø 1,6 mm, 6 buses céramique (3 tailles)
Fonctions principales	Soudage à l'arc avec électrode enrobée et soudage TIG (avec torche fournie)
Entretien et nettoyage	Débrancher l'appareil avant nettoyage ; utiliser un chiffon sec ; vérifier régulièrement les connexions et les câbles
Sécurité	Utiliser un équipement de protection (masque, gants, vêtements ignifugés) ; éviter les environnements humides ; respecter les consignes de la notice
Pièces détachées et réparabilité	Électrodes tungstène, buses céramique et douilles de serrage disponibles ; contacter le service après-vente Herkules
Informations générales	Kit complet prêt à souder ; code-barres 4006825 556773 ; unité de vente : 2 pièces

FOIRE AUX QUESTIONS - IW 160 Wig Herkules

Quel type de courant puis-je utiliser avec le Herkules IW 160 Wig ?

Ce poste à souder fonctionne sur courant alternatif monophasé 230 V ~ 50 Hz avec un fusible de 16 A. Il supporte le soudage à l'électrode enrobée (MMA) et le soudage TIG.

Quelle est la différence entre le soudage MMA et TIG ?

En soudage MMA (électrode enrobée), l'électrode fond et forme le cordon de soudure. En soudage TIG, une électrode en tungstène infusible produit l'arc, tandis qu'un métal d'apport est ajouté manuellement. Le TIG offre plus de précision et est souvent utilisé pour les métaux minces.

Puis-je souder de l'aluminium avec ce poste ?

Oui, le soudage TIG est adapté à l'aluminium, à condition d'utiliser un courant alternatif (AC). Cependant, ce modèle fonctionne uniquement en courant continu (DC). Pour l'aluminium, un poste TIG AC/DC serait recommandé. Consultez la notice pour les limites.

Quel est le facteur de marche à 160 A en TIG ?

Le facteur de marche en TIG à 160 A est de 25 %. Cela signifie que vous pouvez souder en continu pendant 1,5 minute sur un cycle de 10 minutes (soit 25 % du temps). Pour un fonctionnement à plus faible courant, le facteur de marche augmente.

Comment entretenir la torche TIG ?

Après chaque utilisation, nettoyez les buses céramique avec une brosse métallique pour enlever les projections. Vérifiez l'état des électrodes tungstène – elles doivent être affûtées. Remplacez les douilles de serrage si elles sont usées. Stockez la torche à l'abri de l'humidité.

Le ventilateur s'arrête-t-il automatiquement ?

Oui, le ventilateur de refroidissement fonctionne uniquement lorsque la température interne dépasse un seuil. Il peut se déclencher après une période de soudage intense et s'arrêter une fois refroidi.

Quels diamètres d'électrodes puis-je utiliser ?

Pour le soudage à l'électrode enrobée, les diamètres autorisés vont de 1,6 mm à 4,0 mm. Pour le TIG, les électrodes tungstène fournies sont de Ø 1,6 mm.

Que faire si la machine ne s'allume pas ?

Vérifiez d'abord la prise secteur et le fusible (16 A max). Assurez-vous que le câble d'alimentation n'est pas endommagé. Si le problème persiste, contactez le service après-vente Herkules – ne tentez pas d'ouvrir l'appareil vous-même.

Est-il possible de souder en continu à 150 A ?

Non, à 150 A en mode électrode enrobée, le facteur de marche est de 25 %. Vous devez laisser refroidir la machine après 1,5 minute de soudage continu pour éviter la surchauffe.

Où puis-je trouver des pièces de rechange ?

Les pièces détachées comme les électrodes tungstène, les buses céramique et les douilles de serrage sont disponibles chez les revendeurs spécialisés ou directement auprès de Herkules. Utilisez le code-barres du produit (4006825 556773) pour identifier le modèle.

MODE D'EMPLOI IW 160 Wig Herkules

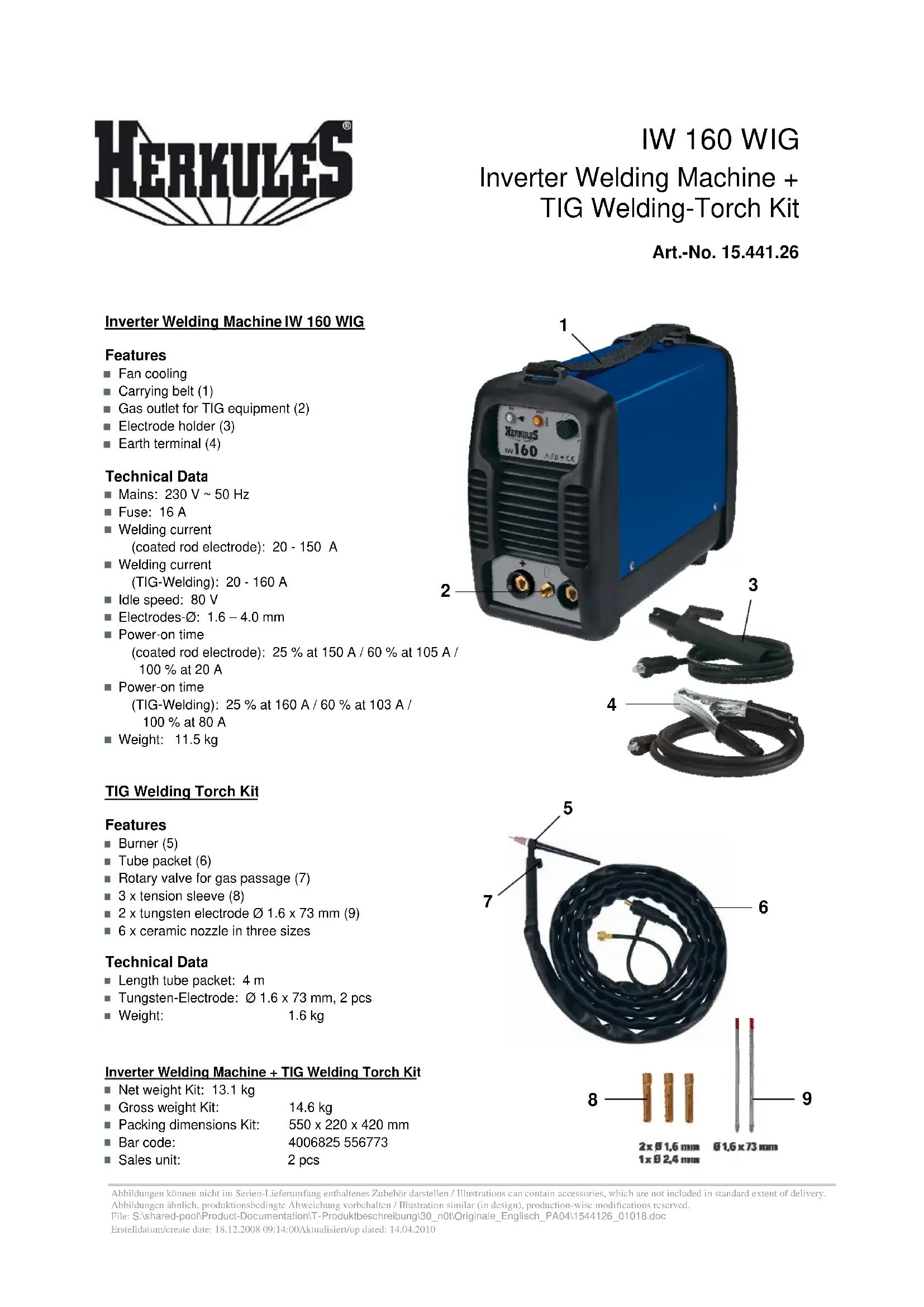

Inverter Welding Machine IW 160 WIG

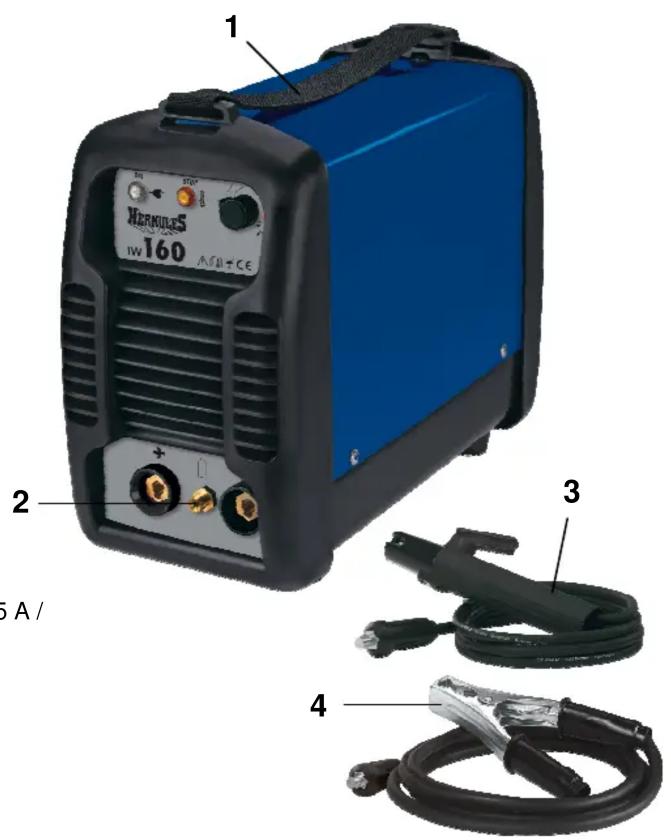

Features

Fan cooling
- Carrying belt (1)
■ Gas outlet for TIG equipment (2)
■ Electrode holder (3)
Earth terminal (4)

Technical Data

■ Mains: 230 V \~ 50 Hz
Fuse: 16 A
■ Welding current (coated rod electrode): 20 - 150 A

■ Welding current (TIG-Welding): 20 - 160 A

■ Idle speed: 80 V

■ Electrodes-∅: 1.6 – 4.0 mm

■ Power-on time (coated rod electrode): 25 % at 150 A / 60 % at 105 A / 100 % at 20 A

■ Power-on time (TIG-Welding): 25 % at 160 A / 60 % at 103 A / 100 % at 80 A

■ Weight: 11.5 kg

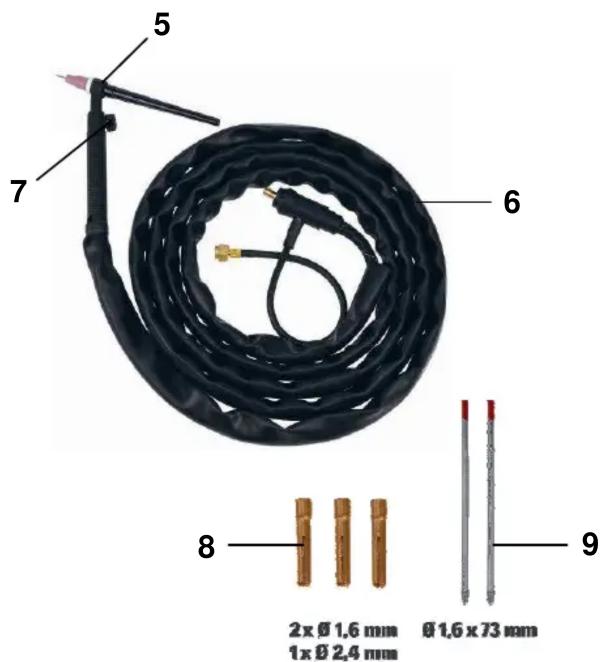

TIG Welding Torch Kit

Features

Burner (5)
■ Tube packet (6)
■ Rotary valve for gas passage (7)
■ 3 x tension sleeve (8)
■ 2 x tungsten electrode ∅ 1.6 x 73 mm (9)
■ 6 x ceramic nozzle in three sizes

Technical Data

■ Length tube packet: 4 m
■ Tungsten-Electrode: ∅ 1.6 x 73 mm, 2 pcs
■ Weight: 1.6 kg

Inverter Welding Machine + TIG Welding Torch Kit

Net weight Kit: 13.1 kg
Gross weight Kit:	14.6 kg
Packing dimensions Kit:	550 x 220 x 420 mm
Bar code:	4006825 556773
Sales unit:	2 pcs
