MODE D'EMPLOI Profi III LED Testboy

Profi III LED+ Manuel d'utilisation

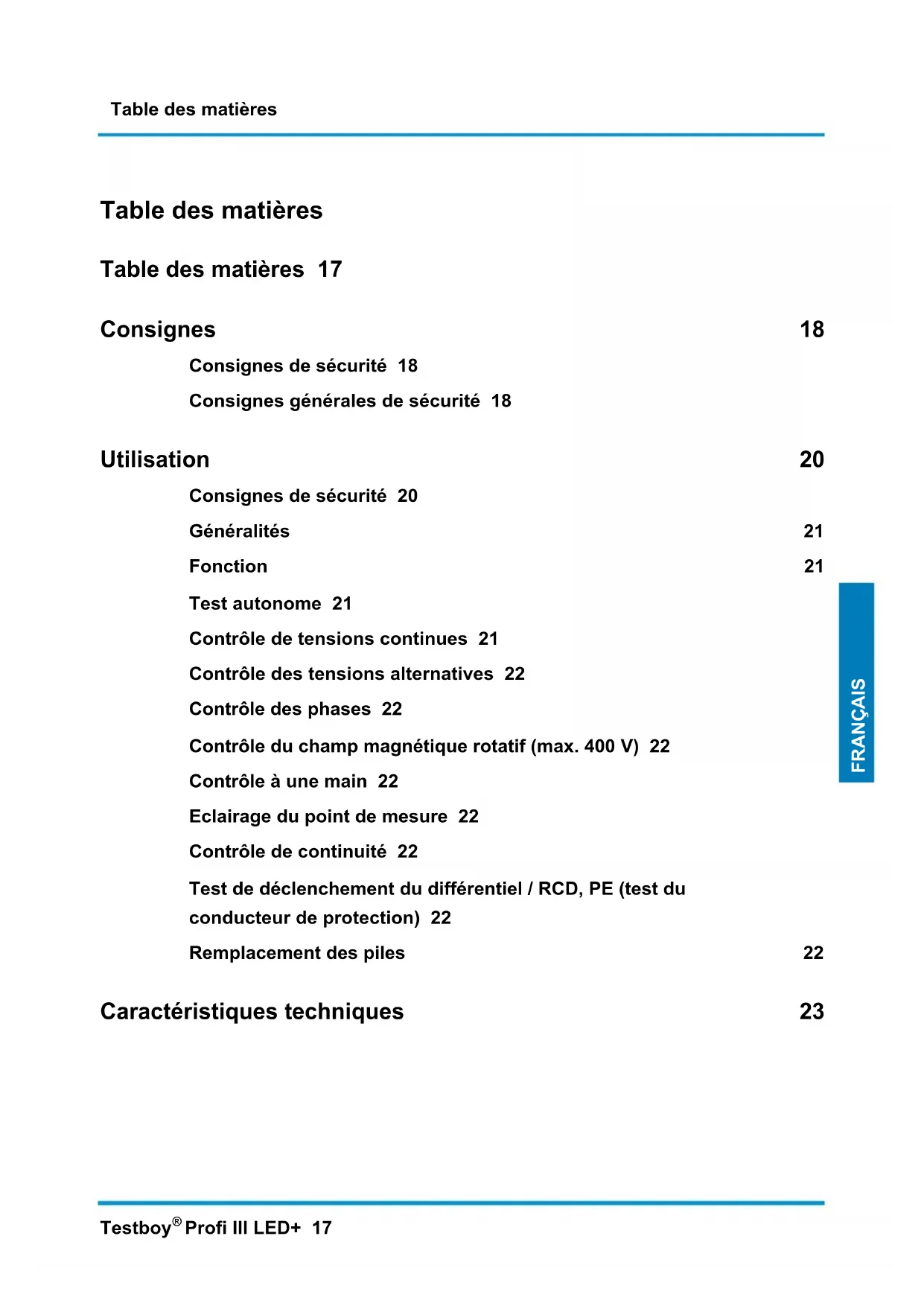

AIS Table des matières Table des matières 17 Consignes 18 Consignes de sécurité 18 Consignes générales de sécurité 18 Utilisation 20 Consignes de sécurité 20 Généralités 21 Fonction 21 Test autonome 21 Contrôle de tensions continues 21 Contrôle des tensions alternatives 22 Contrôle des phases 22 Contrôle du champ magnétique rotatif (max. 400 V) 22 Contrôle à une main 22 Eclairage du point de mesure 22 Contrôle de continuité 22 Test de déclenchement du différentiel / RCD, PE (test du conducteur de protection) 22 Remplacement des piles 22 Caractéristiques techniques 23Consignes 18 Testboy

Profi III LED+ Consignes Consignes de sécurité

AVERTISSEMENT Les sources de danger sont, p.ex., les éléments mécaniques pouvant causer de gra- ves blessures aux personnes. Il existe également des dangers pour les biens matériels (p.ex. un endommagement de l'appareil).

AVERTISSEMENT L'électrocution peut entraîner la mort ou des blessures graves et nuire au fonctionne- ment de biens matériels (p.ex. en endommageant l'appareil).

AVERTISSEMENT N'orientez jamais le rayon laser directement ou indirectement – en l'orientant sur une surface ré- fléchissante – vers les yeux. Le rayonnement laser peut causer des lésions irréversibles aux yeux. Le rayon laser doit être désactivé lors des mesures effectuées à proximité de personnes. Consignes générales de sécurité

AVERTISSEMENT Pour des raisons de sécurité et d'homologation (CE), il est interdit de transformer et/ou modifier l'appareil sans autorisation. Afin de garantir un fonctionnement sûr de l'appa- reil, les consignes de sécurité et avertissements, ainsi que le chapitre "Utilisation con- forme" doivent impérativement être respectés.

AVERTISSEMENT Avant toute utilisation de l'appareil, veuillez respecter les consignes suivantes : | Evitez d'utiliser l'appareil à proximité de postes de soudure électriques, de chauffa- ges à induction et d'autres champs électromagnétiques. | Après un changement soudain de température, l'appareil doit être placé env. 30 minutes à la nouvelle température ambiante avant son utilisation afin de permet- tre la stabilisation du capteur IR. | Ne pas soumettre l'appareil à des températures élevées pendant des périodes pro- longées. | Evitez les conditions ambiantes poussiéreuses et humides. | Les appareils de mesure et leurs accessoires ne sont pas des jouets et doivent être tenus hors de portée des enfants ! | Dans les établissements industriels, les règlements de prévention des accidents de l'Association des syndicats professionnels en charge des installations et équipe- ments électriques doivent être respectés.

Veuillez respecter les cinq règles de sécurité : 1 Déconnecter l'appareil. 2 Empêcher son redémarrage. 3 Le mettre hors tension (la mise hors tension doit être constatée sur les deux pôles). 4 Mettre à la terre et court-circuiter. 5 Couvrir les éléments sous tension voisins.Consignes Testboy

AIS Utilisation conforme L'appareil a exclusivement été conçu pour les applications décrites dans le manuel d'utilisation. Toute autre utilisation est interdite et peut être la cause d'accidents ou de dommages sur l'appareil. Ces applications entraînent l'extinction immédiate de la garantie dont bénéficie l'utilisateur vis-à-vis du fabricant.

Afin de protéger l'appareil contre d'éventuels dommages, retirez les piles en cas de non- utilisation prolongée.

Nous n'endossons aucune responsabilité en cas de dommages matériels ou corporels résultant d'une manipulation inappropriée ou du non-respect des consignes de sécurité. La garantie s'éteint dans de tels cas. Un point d'exclamation dans un triangle renvoie aux consignes de sécurité du présent manuel d'utilisation. Veuillez lire les instructions dans leur intégralité avant la mise en service. Cet appareil a fait l'objet d'un contrôle CE et satisfait aux normes pertinentes. Nous nous réservons le droit de modifier les spécifications de cet appareil sans préavis. © 2014 Testboy GmbH, Allemagne. Exclusion de responsabilité La garantie s'éteint en cas de dommages résultant du non-respect du présent manuel d'utilisation ! Nous n'endossons aucune responsabilité pour les dommages consécutifs en résultant ! Testboy n'assume aucune responsabilité pour les dommages résultant | du non-respect du présent manuel d'utilisation, | de modifications apportées au produit sans l'accord de Testboy, | de l'utilisation de pièces de rechange n'ayant pas été fabriquées ou homologuées par Testboy, | de l'influence de l'alcool, de drogues ou de médicaments. Exactitude du manuel d'utilisation Ces instructions de service ont été rédigées avec le plus grand soin. Nous n'endossons aucune responsabilité pour l'exactitude et l'intégralité des données, illustrations et schémas qu'elles contiennent. Sous réserve de modifica- tions, d'erreurs d'impression et d'erreurs. Elimination Cher client Testboy, en acquérant notre produit, vous avez la possibilité de déposer le produit en fin de vie dans un centre de collecte pour déchets électriques.

La directive WEEE (2002/96/CE) réglemente la reprise et le recyclage des appareils électriques usagés. Les fabricants d'appareils électriques sont tenus depuis le

13.08.2005 de reprendre et de recycler gratuitement les appareils électriques vendus

après cette date. Les appareils électriques ne peuvent donc plus être jetés avec les dé- chets "normaux". Les appareils électriques doivent être recyclés et éliminés séparément. Tous les appareils soumis à cette directive portent ce logo.Utilisation 20 Testboy

Profi III LED+ Elimination des piles usagées En tant qu'utilisateur, vous être légalement (loi allemande sur les piles) de déposer toutes vos piles et batteries usagées dans des centres agréés ; il est interdit de jeter celles-ci dans les ordures ménagères ! Les piles et batteries contenant des substances toxiques portent les symboles illustrés ci-contre, indiquant qu'il est interdit de les jeter dans les ordures ménagères. Les symboles des métaux lourds concernés sont : Cd = cadmium, Hg = mercure, Pb = plomb. Vous pouvez ramener gratuitement vos piles et batteries usagées dans un centre de collecte de votre commune ou partout où des piles / batteries sont vendues ! Garantie de 5 ans Les appareils Testboy sont soumis à des contrôles de qualité stricts. Si des erreurs devaient cependant survenir pendant leur utilisation quotidienne, ceux-ci sont couverts par une garantie de 5 ans (uniquement sur présentation de la facture). Les défauts de fabrication et de matériel sont éliminées gratuitement par nos soins dans la mesure où l'appareil nous est renvoyé sans avoir été ouvert et ne présente aucune marque d'intervention extérieure. Les dommages causés par des chutes ou une mauvaise manipulation ne sont pas couverts par la garantie. Veuillez vous adresser à : Testboy GmbH Tél.: [phone] Elektrotechnische Spezialfabrik Fax: [phone] Beim Alten Flugplatz 3 D-49377 Vechta www.testboy.de Germany [e-mail] Certificat de qualité L'ensemble des activités et processus pertinents en matière de qualité effectués au sein de l'entreprise Testboy GmbH est contrôlé en permanence par un système de gestion de la qualité. Testboy GmbH confirme ainsi que les équipe- ments de contrôle et instruments utilisés pendant l'étalonnage sont soumis à des contrôles permanents. Déclaration de conformité Le produit est conforme avec les dernières directives. Plus d'informations sur www.testboy.de Utilisation Nous vous remercions d'avoir acheté notre Testboy

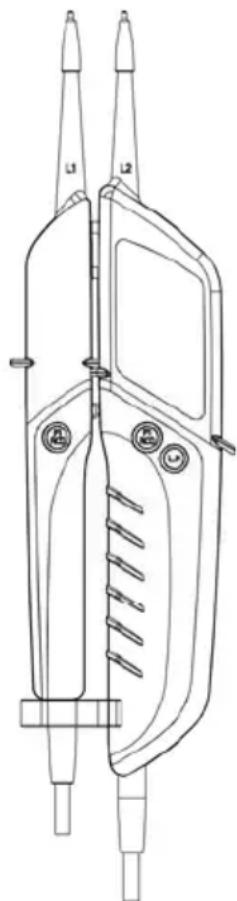

Profi III LED+, un contrôleur bipolaire de tension avec indica- teur LED. permettant de contrôler des tensions continues de 6 à 1400 V, ainsi que des tensions alternatives de 6 à 1000 V, mais aussi la polarité, le sens de rotation du champ magnétique et la continue jusqu'à 50 k et de procéder à des tests de différentiel / RCD. Grâce à sa classe de protection élevée (IP65), le Testboy

Profi III LED+ peut être utilisé dans des conditions difficiles. Consignes de sécurité Vous avez choisi un appareil garantissant une sécurité élevée. Pour garantir une utilisation sans risque et correcte, il est indispensable d'avoir lu l'intégralité du présent mode d'emploi avant la première utilisation.Utilisation Testboy

AIS Les précautions de sécurité suivantes s'appliquent : | Le fonctionnement du contrôleur de tension doit être contrôlé peu avant son utilisation (prescription VDE 0105, partie 1). Assurez- vous que les lignes de mesure et l'appareil sont en parfait état. Contrôlez l'appareil sur une source de tension connue, telles qu'une prise 230 V. | Si l'affichage d'une ou plusieurs fonctions est défaillant, l'appareil ne peut plus être utilisé et doit être contrôlé par un spécialiste. | Ne saisissez l'appareil que par ses poignées et évitez de toucher les pointes d'essai ! | Contrôlez l'absence de tension sur les deux poles ! | L'appareil ne peut pas être utilisé dans un environnement humide ! | N'utilisez l'appareil que lorsque le compartiment à piles est ou- vert ! Les pointes d'essai doivent être retirées du circuit de me- sure pendant le remplacement des piles. | Un affichage correct est garanti entre -10 et +55 °C. | Conservez toujours l'appareil dans un endroit sec et propre. Le boîtier peut être nettoyé au moyen d'un chiffon humide. | Le symbole d'avertissement, le signal acoustique et les vibrations

à des tensions > 35 V indiquent uniquement les tensions dange- reuses, mais ne servent pas à des fins de mesure. | Vérifiez sur le signal sonore est audible dans votre environne- ment de travail avant de procéder au contrôle. | Remplacez immédiatement les piles lorsqu'un signal continu re- tentit au démarrage.

Généralités Les tensions ont la priorité. Si la pointe d'essai ne perçoit aucune tension (< 3 V), l'appareil se trouve en mode de contrôle de la continuité. En mode de veille, la LED orange "Rx/" s'allume. Fonction Maintenez simplement les pointes d'essai l'une contre l'autre pour démarrer l'appareil. La possibilité de visser / dévisser des adaptateurs sur les pointes d'essai rend les mesures sur les prises de cou- rant plus confortables. L'affichage des tensions est également possible sans piles. Test autonome Pour procéder au test, maintenez les pointes d'essai l'une contre l'autre. La LED verte "Rx/" doit s'allumer clairement et un signal sonore retentit. (L'appareil s'éteint automatiquement après un bref instant grâce à la fonction "Auto Power Off".) Si la LED ne s'allume pas ou ne s'allume que faible- ment, les piles doivent être remplacées. Si l'appareil devait ne pas fonctionner même avec de nouvelles piles, des mesures doivent être prises afin d'éviter tout problème lors de l'utilisation. Contrôle de tensions continues Lors de la mise en place des pointes d'essai sur une source de tension continue comprise dans la plage de tension nominale, une des LEDs inférieures (12 V +~-), ainsi que les LEDs supérieures s'allument en fonction de la tension en présence. Les LEDs inférieures indiquent la polarité conformément au marquage des pointes d'essai ! (+, -) Un signal sonore et des vibrations prononcées indiquent un dépassement de la valeur limite de 35 V. Ceci indique que la tension en présence est dangereuse !Utilisation 22 Testboy

Profi III LED+ Contrôle des tensions alternatives Lors de la mise en place des pointes d'essai sur une source de tension alternative comprise dans la plage de ten- sion nominale, les deux LEDs inférieures (12 V +~-), ainsi que les LEDs supérieures s'allument en fonction de la tension en présence. L'allumage simultané des LEDs inférieures indique une tension alternative (~). Un signal sonore et des vibrations prononcées indiquent un dépassement de la valeur limite de 35 V. Ceci indique que la tension en présence est dangereuse ! Contrôle des phases Touchez un conducteur avec la pointe de test "L2". La LED "<L" s'allume en présence d'une phase, min. 100 V~. La perceptibilité de l'affichage peut être altérée pour déterminer les fils de phase, p.ex. en raison d'un dispositif d'isolation visant à éviter tout contact direct ou dans des positions défavorables, comme sur des échelles en bois ou des revêtements de sol isolés, en cas de tension n'étant pas mise à la terre ou encore lorsque l'éclairage n'est pas adapté. Contrôle du champ magnétique rotatif (max. 400 V) Les vêtements de protection et isolants peuvent nuire au bon fonctionnement. Entourez totalement les poignées L1 et L2. Placez les pointes d'essai L1 t L2 sur deux conducteurs extérieurs (phases) et vérifiez si la tension des conduc- teurs extérieurs est de 400 V, p.ex. Les phases tournent en sens horaire (droite) (phase L1 avant phase L2) lorsque la LED "R" s'allume. Les phases tournent en sens anti-horaire (gauche) (phase L2 avant phase L1) lorsque la LED "L" s'allume. L'ordre des phases est toujours déterminer en inversant les pointes d'essai. Le sens de rotation doit ici changer. Remarque : Le contrôle du champ magnétique rotatif est possible à partir de 200 V / 50/60 Hz (phase contre phase) sur un ré- seau de courant triphasé mis à la terre. Contrôle à une main Il est possible de bloquer les deux éléments à main au moyen de l'écarteur se trouvant sur la ligne de mesure. L'écart entre les pointes d'essai peut être réglé d'une simple rotation. (Schuko/CEE) Eclairage du point de mesure Il est possible d'activer / de désactiver l'éclairage du point de mesure en appuyant sur la touche L.H. Contrôle de continuité (Placez les pointes d'essai l'une sur l'autre pour démarrer l'appareil.) Placez les pointes d'essai sur la ligne, le fusible, etc. à contrôler. Lorsque la résistance est comprise entre 0 et 50 k, la LED verte "Rx/" s'allume et un signal sonore retentit . Test de déclenchement du différentiel / RCD, PE (test du conducteur de protection) Le Testboy

Profi III LED+ est doté d'une charge permettant de déclencher un disjoncteur différentiel / RCD au moyen de deux boutons (FI/RCD). Le différentiel / RCD (max. 30 mA) est contrôlé entre la phase et le conducteur de protection (max. 240 V). Remplacement des piles Un signal sonore retentit et l'appareil s'éteint lorsque les piles sont vides. Remplacez immédiatement les piles pour garantir la précision des valeurs de mesure. Pour remplacer les piles, ouvrez le compartiment à piles du boîtier principal. Pour cela, desserrez les vis au moyen d'un tournevis. Veillez à la polarité des piles lors de la mise en place de nouvelles piles. Refermez et revissez le compartiment à piles.Caractéristiques techniques Testboy

AIS Les piles ne peuvent pas être jetées dans les ordures ménagères. Vous trouverez un centre de collecte proche de chez vous !

Caractéristiques techniques Affichage 16 LEDs pour la tension (12, 24, 48, 120, 230, 400, 690 et 1000 V), la polarité (+~-), la continuité (Rx/) et la phase / le champ magnétique rotatif (R/L) +PELV Plage de tension nominale 6...1000 V AC 6…1400 V DC Affichage du champ magnétique rotatif oui Impédance d'entrée 285 k Indication 0,85 Un Plage de fréquence 0...1000 Hz Charge activable de 30 mA à 230 V Facteur de marche 30 s (marche) \ 240 s (arrêt) Contrôle de continuité 0...50 k Classe de protection IP 65 Catégorie de surtension CAT IV 1000 V Norme de contrôle IEC/EN 61243-3 Alimentation en tension 2x piles 1,5 V de type AAA MicroÍndice 24 Testboy
